Radiator & Water Outlet

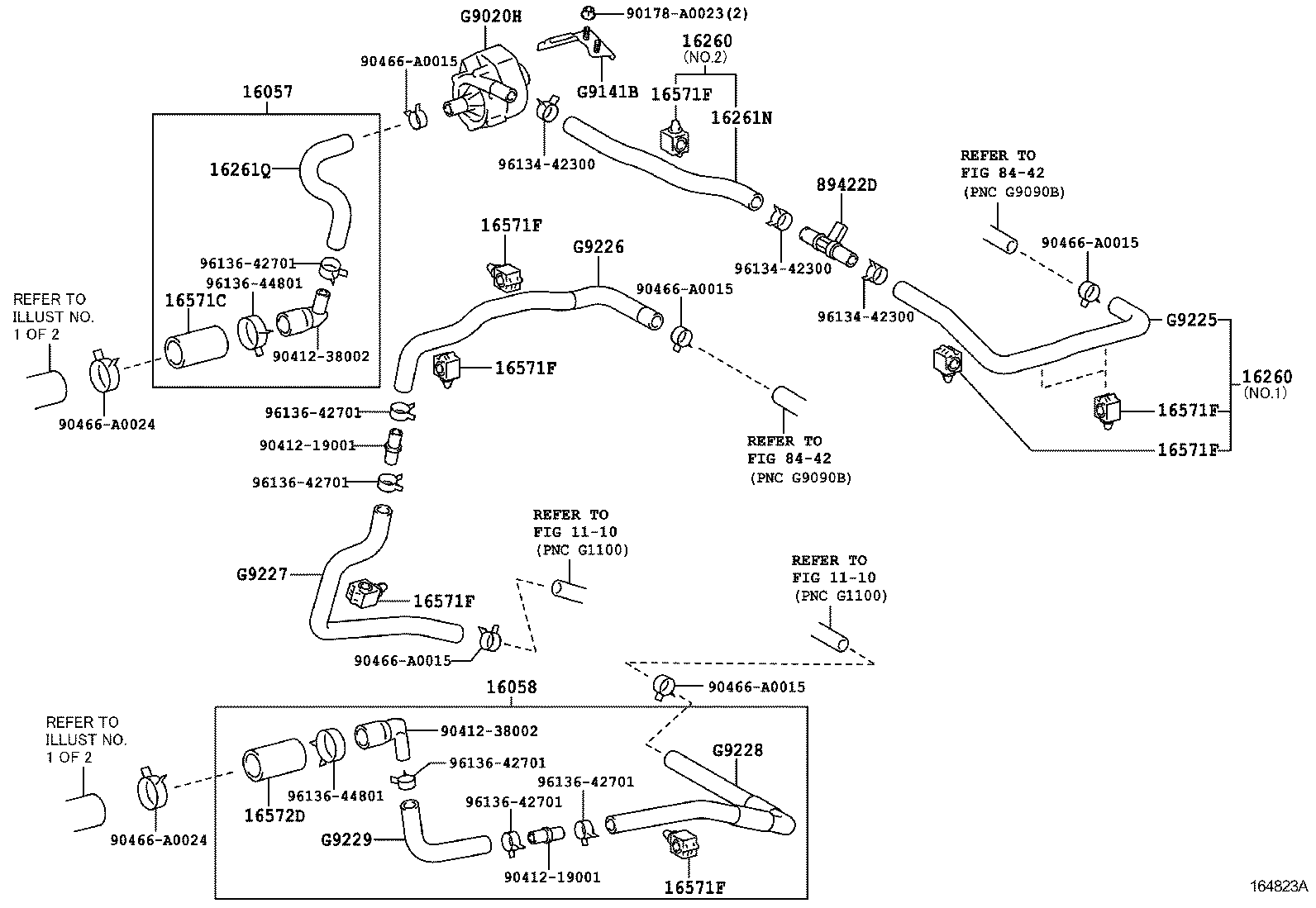

43 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 11285E | Label, Coolant System Information |
| 16057 | Hose Sub-assy, Radiator |
| 16058 | Hose Sub-assy, Radiator, NO.2 |
| 16260 | Hose Assy, Water By-pass |
| 16261 | Hose, Water By-pass |
| 16261H | Clip(FOR WATER BY-PASS HOSE NO.1) |
| 16261N | Hose, Water By-pass, NO.2 |
| 16261Q | Hose, Water By-pass |
| 16264 | Hose, Water By-pass, NO.2 |
| 16264E | Clip(FOR WATER BY-PASS HOSE NO.2) |
| 16268 | Pipe, Water By-pass, NO.1 |
| 16282 | Hose, Water By-pass, NO.5 |
| 16282A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.5) |
| 16360A | Fan Assy, W/Motor |
| 16361 | Fan |
| 16361B | Fan, NO.2 |
| 16363 | Motor, Cooling Fan |
| 16363A | Motor, Cooling Fan, NO.2 |
| 16400 | Radiator Assy |
| 16400B | Plug, Radiator Drain Cock |
| 16400F | Packing(FOR RADIATOR DRAIN COCK) |
| 16470 | Tank Assy, Radiator Reserve |
| 16471 | Cap Sub-assy, Reserve Tank |
| 16523A | Cushion, Radiator Support |
| 16533 | Support, Radiator, Upper |
| 16535 | Support, Radiator, Lower |
| 16561 | Seal, Radiator TO Support, NO.1 |
| 16562 | Seal, Radiator TO Support, NO.2 |
| 16563 | Seal, Radiator TO Support, NO.3 |
| 16571C | Hose, Radiator, NO.1 |
| 16571F | Clamp OR Clip(FOR WATER HOSE) |
| 16572D | Hose, Radiator, NO.2 |
| 16611 | Bracket, Radiator Reserve Tank |
| 16711 | Shroud, Fan |
| 16712 | Shroud, Fan, NO.2 |
| 89422D | Sensor, Water Temperature |
| G9020H | Pump Assy, Water W/Motor & Bracket |
| G9141B | Bracket, EV Water Pump |
| G9225 | Hose, Inverter Cooling, NO.1 |
| G9226 | Hose, Inverter Cooling, NO.2 |
| G9227 | Hose, Inverter Cooling, NO.3 |
| G9228 | Hose, Inverter Cooling, NO.4 |
| G9229 | Hose, Inverter Cooling, NO.5 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
