Toyota RAV4 (NAP)
2008-11 → 2013-01 · chassis ASA3#,GSA3# · catalogue 665410 · United States
Supported model
Data version 2011-12

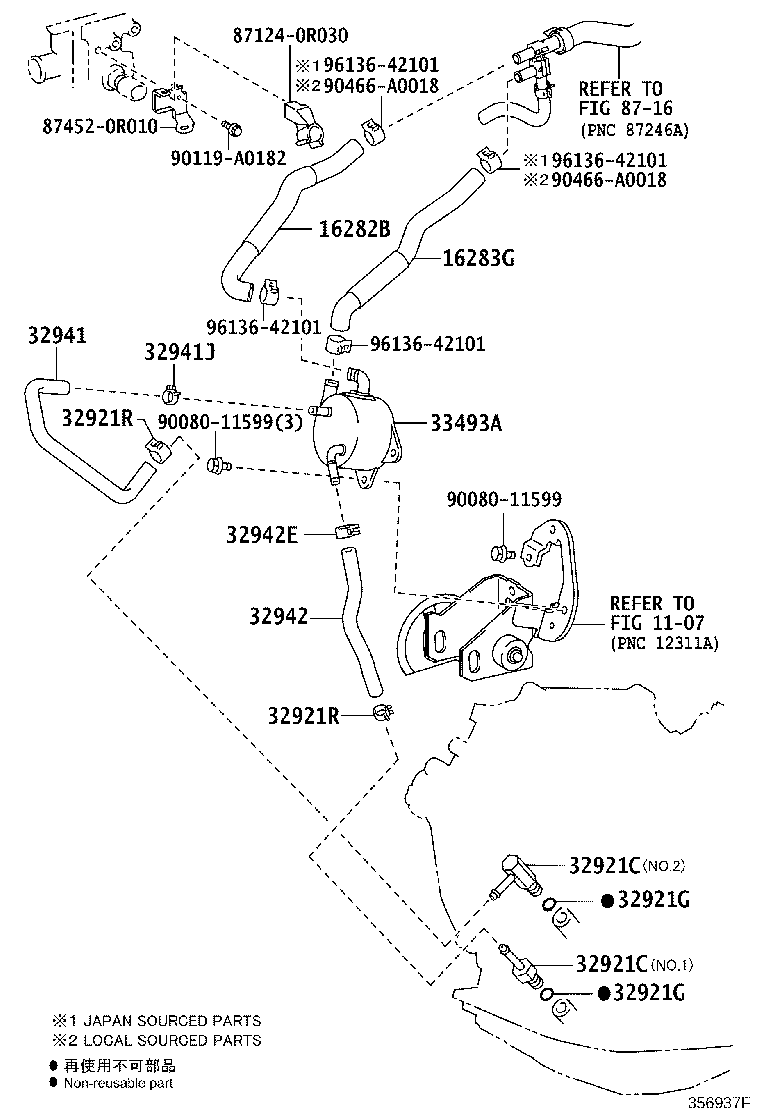

Oil Cooler & Tube (ATM)
16 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 16282B | Hose, Water By-pass, NO.5 |
| 16283G | Hose, Water By-pass, NO.6 |
| 32906 | Tube Sub-assy, Oil Cooler |
| 32921C | Union(FOR OIL COOLER TUBE) |
| 32921G | Ring, O(FOR OIL COOLER TUBE UNION) |
| 32921R | Clip, NO.2(FOR OIL COOLER HOSE) |
| 32923 | Clamp, Automatic Transmission Oil Cooler Tube |
| 32928 | Clamp, Flexible Hose, NO.1 |
| 32941 | Hose, Oil Cooler Inlet, NO.1 |
| 32941J | Clip, NO.1(FOR OIL COOLER HOSE) |
| 32942 | Hose, Oil Cooler Outlet, NO.1 |
| 32942E | Clip, NO.2(FOR OIL COOLER HOSE) |
| 32943 | Hose, Transmission Oil Cooler, NO.1 |
| 32943A | Hose, Transmission Oil Cooler, NO.2 |
| 32943E | Clip, NO.3(FOR OIL COOLER HOSE) |
| 33493A | Cooler, Transmission Oil(ATF WARMER) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
