Toyota RAV4 (NAP)
2013-01 → 2018-11 · chassis ASA4# · catalogue 665420 · United States
Supported model
Data version 2019-04

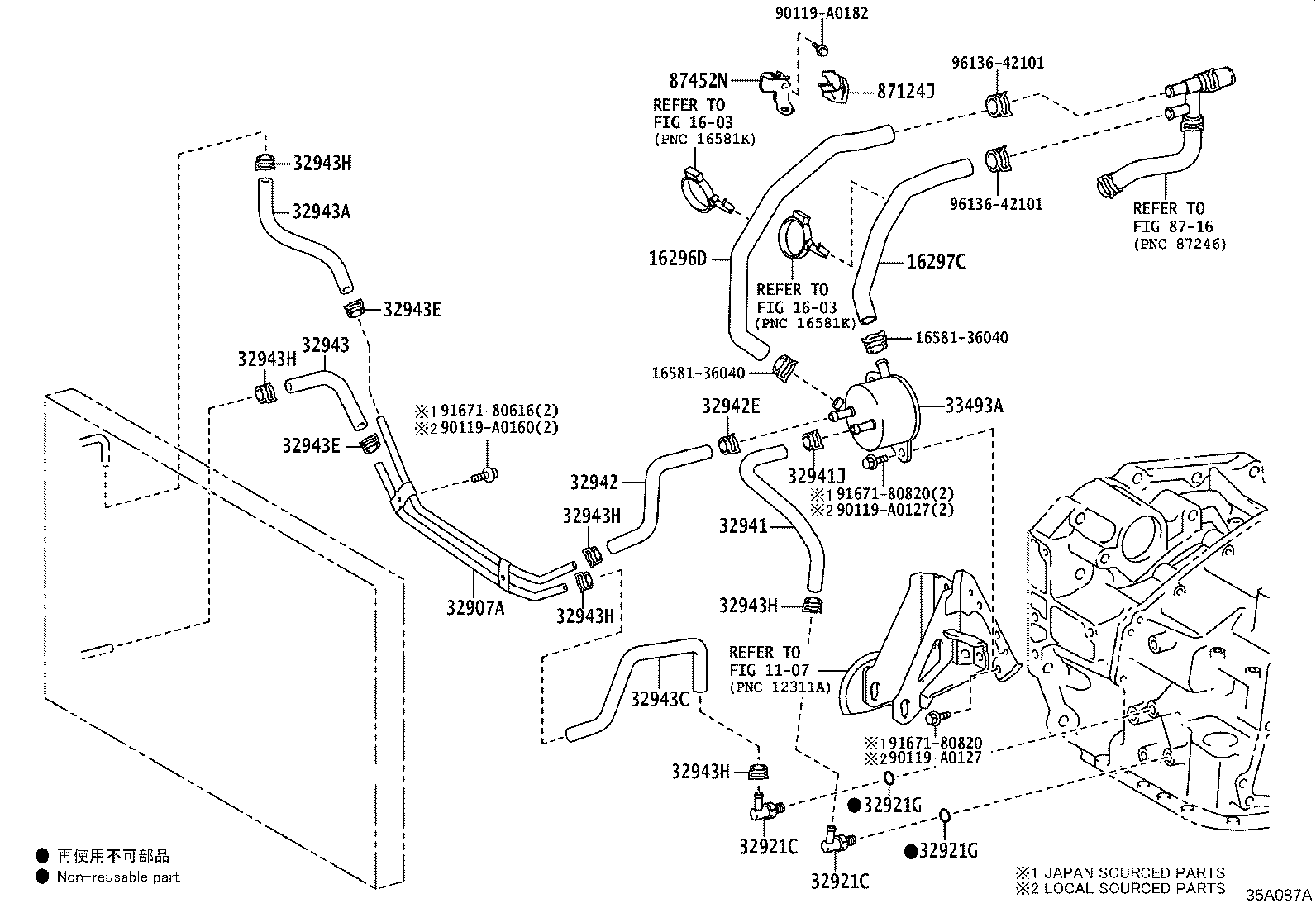

Oil Cooler & Tube (ATM)
17 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 16296D | Hose, Water By-pass, NO.8 |
| 16297C | Hose, Water By-pass, NO.9 |
| 32907A | Tube, Oil Cooler |
| 32921C | Union(FOR OIL COOLER TUBE) |
| 32921G | Ring, O(FOR OIL COOLER TUBE UNION) |
| 32941 | Hose, Oil Cooler Inlet, NO.1 |
| 32941J | Clip, NO.1(FOR OIL COOLER HOSE) |
| 32942 | Hose, Oil Cooler Outlet, NO.1 |
| 32942E | Clip, NO.2(FOR OIL COOLER HOSE) |
| 32943 | Hose, Transmission Oil Cooler, NO.1 |
| 32943A | Hose, Transmission Oil Cooler, NO.2 |
| 32943C | Hose, Transmission Oil Cooler, NO.3 |
| 32943E | Clip, NO.3(FOR OIL COOLER HOSE) |
| 32943H | Clip, NO.4(FOR OIL COOLER HOSE) |
| 33493A | Cooler, Transmission Oil(ATF WARMER) |
| 87124J | Clamp, Heater |
| 87452N | Bracket, Heater |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
