Toyota RAV4 (NAP)
2018-12 → present · chassis AXAA5#,AXAH54,AXAL54 · catalogue 665430 · United States
Supported model
Data version 2022-10

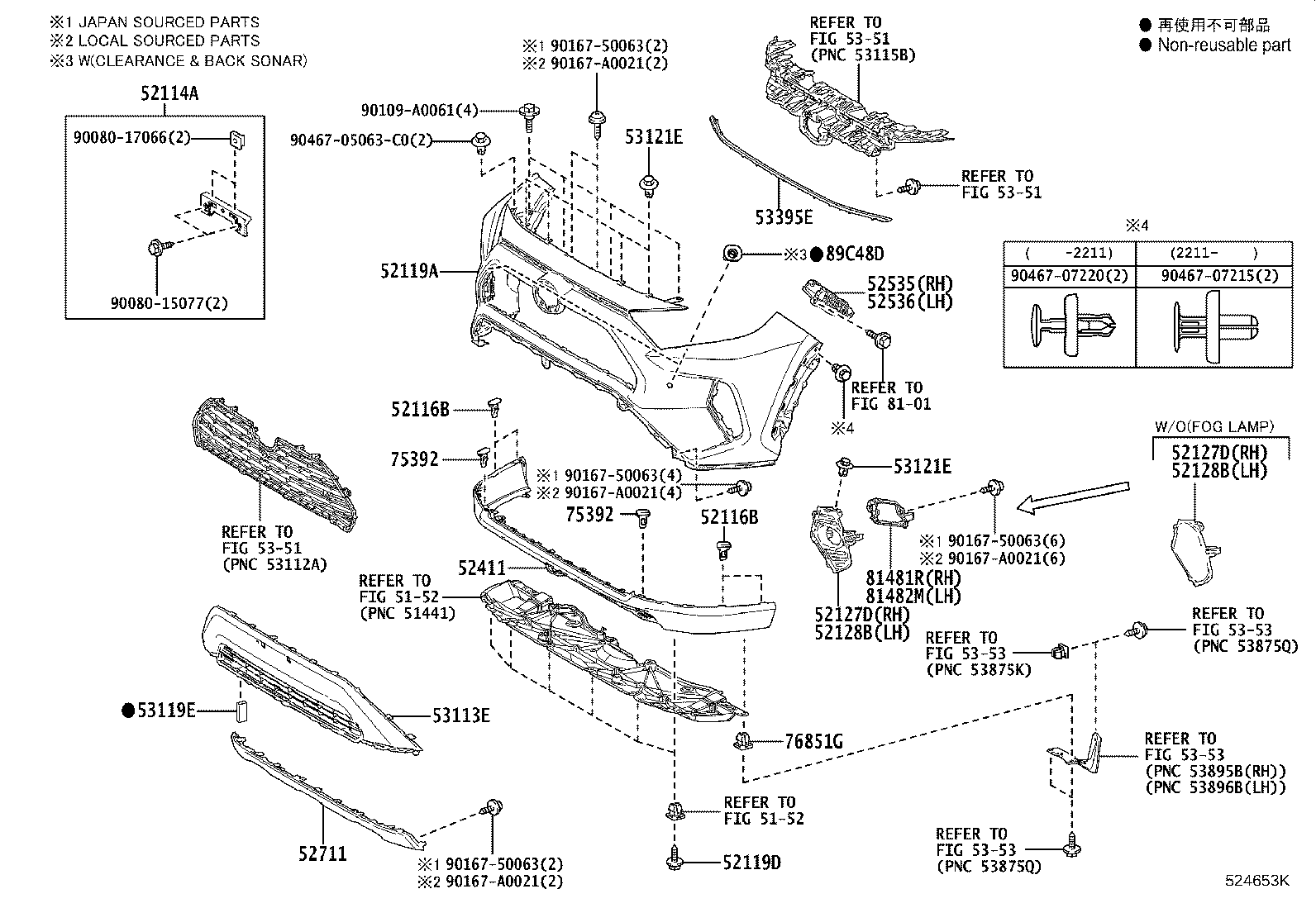

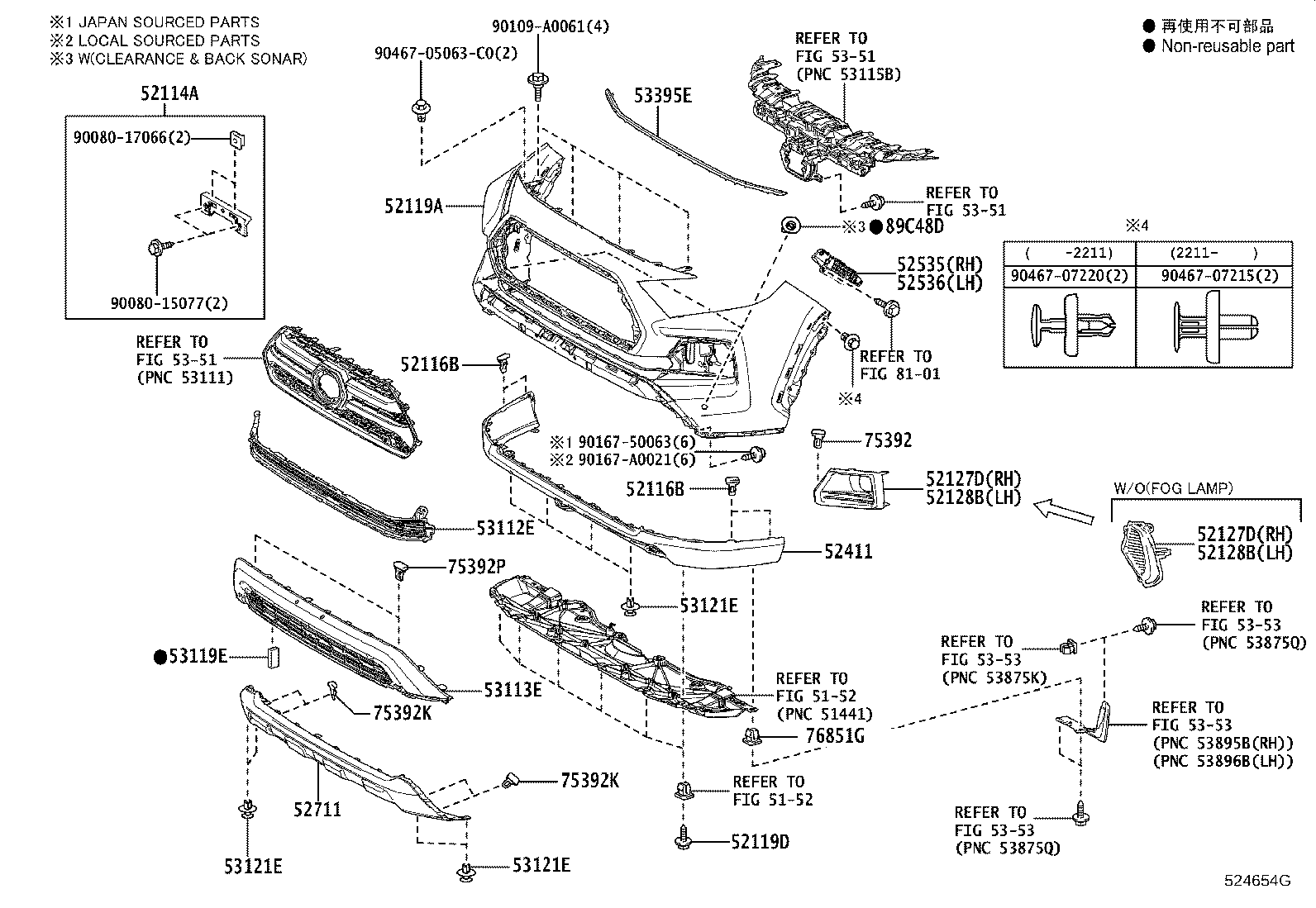

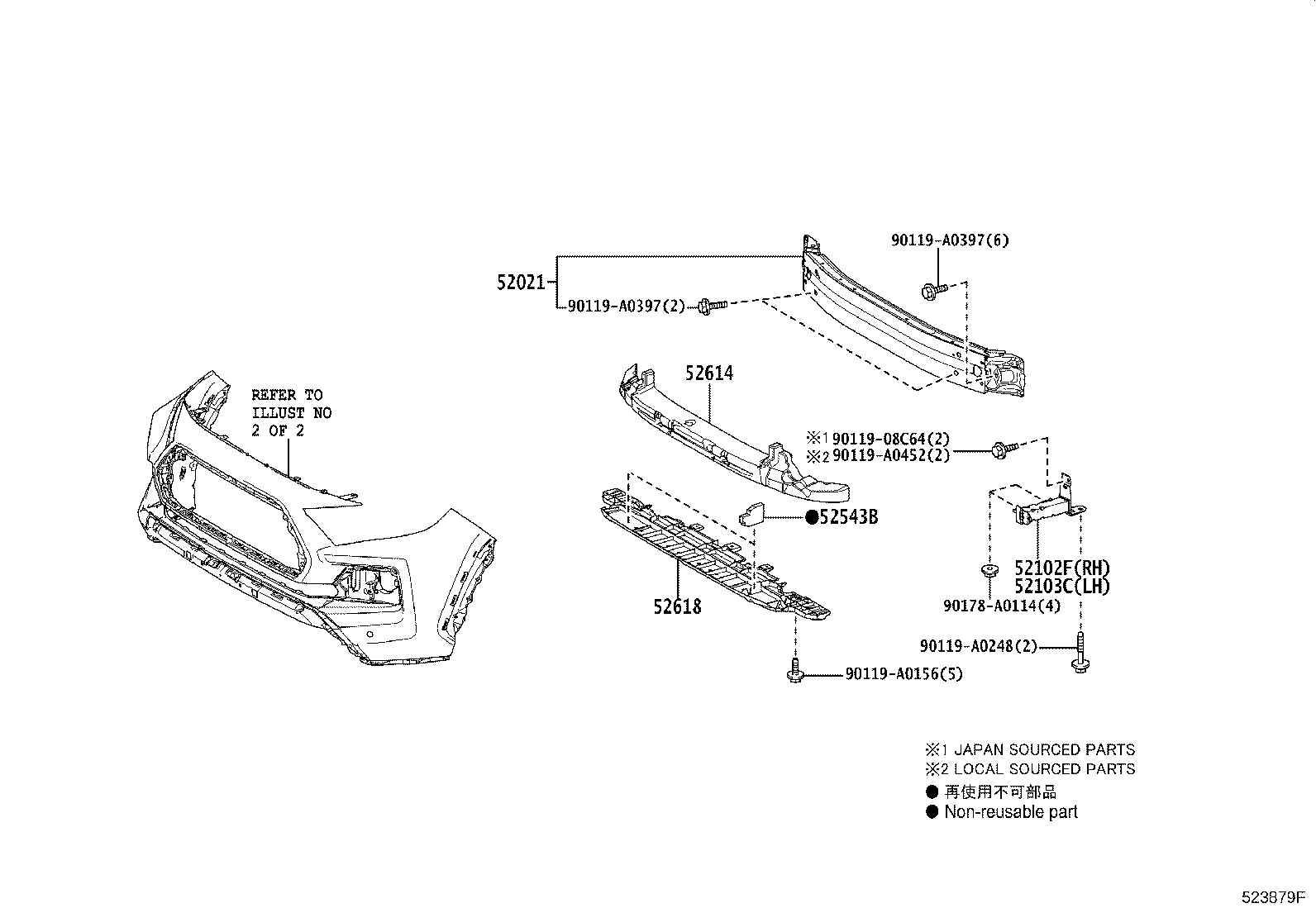

Front Bumper & Bumper Stay
29 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 52021 | Reinforcement Sub-assy, Front Bumper |
| 52102F | Extension Sub-assy, Front Bumper, RH |
| 52103C | Extension Sub-assy, Front Bumper, LH |
| 52114A | Bracket, Front Bumper Extension Mounting |
| 52116B | Retainer, Front Bumper |
| 52119A | Cover, Front Bumper |
| 52119D | Screw, NO.1 |
| 52127D | Cover, Front Bumper Hole, RH |
| 52128B | Cover, Front Bumper Hole, LH |
| 52132A | Reinforcement, Front Bumper, NO.2 |
| 52411 | Guard, Front Bumper |
| 52535 | Retainer, Front Bumper Side, RH |
| 52536 | Retainer, Front Bumper Side, LH |
| 52543B | Seal, Front Bumper |
| 52614 | Absorber, Front Bumper Energy, NO.2 |
| 52618 | Absorber, Front Bumper, Lower |
| 52711 | Moulding, Front Bumper |
| 53112E | Grille, Radiator, Lower NO.1 |
| 53113E | Grille, Radiator, Lower NO.2 |
| 53119E | Protector, Radiator Grille |
| 53121E | Clip(FOR FRONT BUMPER), NO.1 |
| 53395E | Seal, Hood TO Front End Panel |
| 75392 | Retainer, Outside Moulding |
| 75392K | Retainer, Outside Moulding, NO.2 |
| 75392P | Retainer, Outside Moulding, NO.3 |
| 76851G | Grommet, Screw, NO.1 |
| 81481R | Bracket, Fog Lamp, RH |
| 81482M | Bracket, Fog Lamp, LH |
| 89C48D | Retainer, Ultrasonic Sensor, Front Corner |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
