Toyota RAV4 (NAP)
2018-12 → present · chassis AXAA5#,AXAH54,AXAL54 · catalogue 665430 · United States
Supported model
Data version 2022-10

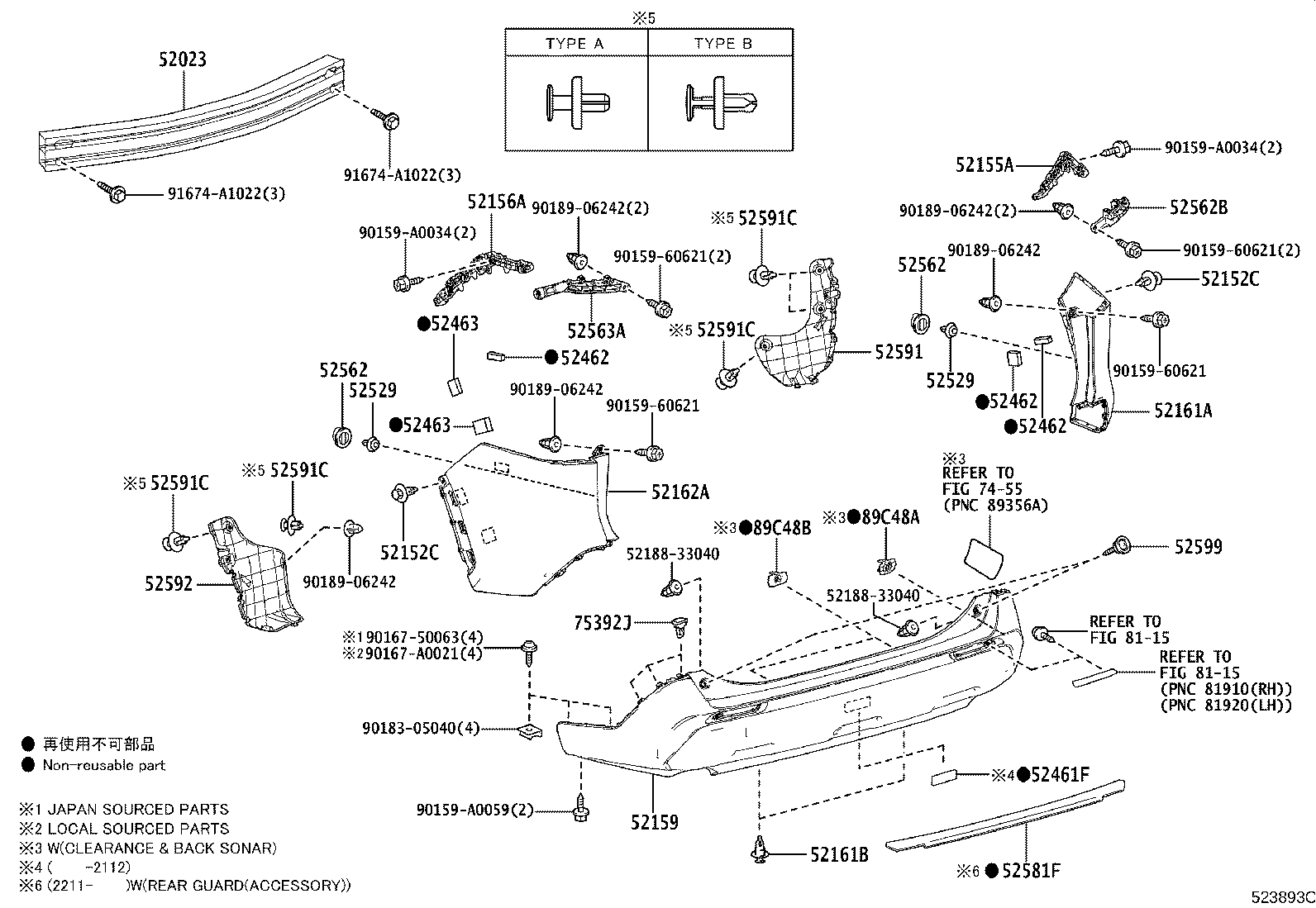

Rear Bumper & Bumper Stay
25 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 52023 | Reinforcement Sub-assy, Rear Bumper |
| 52152C | Clip, Rear Bumper Side |
| 52155A | Support, Rear Bumper Side, RH |
| 52156A | Support, Rear Bumper Side, LH |
| 52159 | Cover, Rear Bumper |
| 52161A | Piece, Rear Bumper, RH |
| 52161B | Piece, Rear Bumper |
| 52162A | Piece, Rear Bumper, LH |
| 52453 | Guard, Rear Bumper, Center |
| 52461F | Pad, Rear Bumper |
| 52462 | Pad, Rear Bumper, RH |
| 52463 | Pad, Rear Bumper, LH |
| 52529 | Retainer, Rear Bumper, Upper Corner |
| 52562 | Retainer, Rear Bumper, Upper Side |
| 52562B | Retainer, Rear Bumper, Upper RH |
| 52563A | Retainer, Rear Bumper, Upper LH |
| 52581F | Protector, Rear Bumper |
| 52591 | Seal, Rear Bumper Side, RH |
| 52591C | Clip, Rear Bumper Side Seal |
| 52592 | Seal, Rear Bumper Side, LH |
| 52599 | Stopper, Rear Bumper, Upper |
| 75392J | Retainer, Outside Moulding |
| 75392Q | Retainer, Outside Moulding, NO.2 |
| 89C48A | Retainer, Ultrasonic Sensor, Rear Corner |
| 89C48B | Retainer, Ultrasonic Sensor, Rear Center |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
