Toyota RAV4 (NAP)
2018-12 → present · chassis AXAA5#,AXAH54,AXAL54 · catalogue 665430 · United States
Supported model
Data version 2022-10

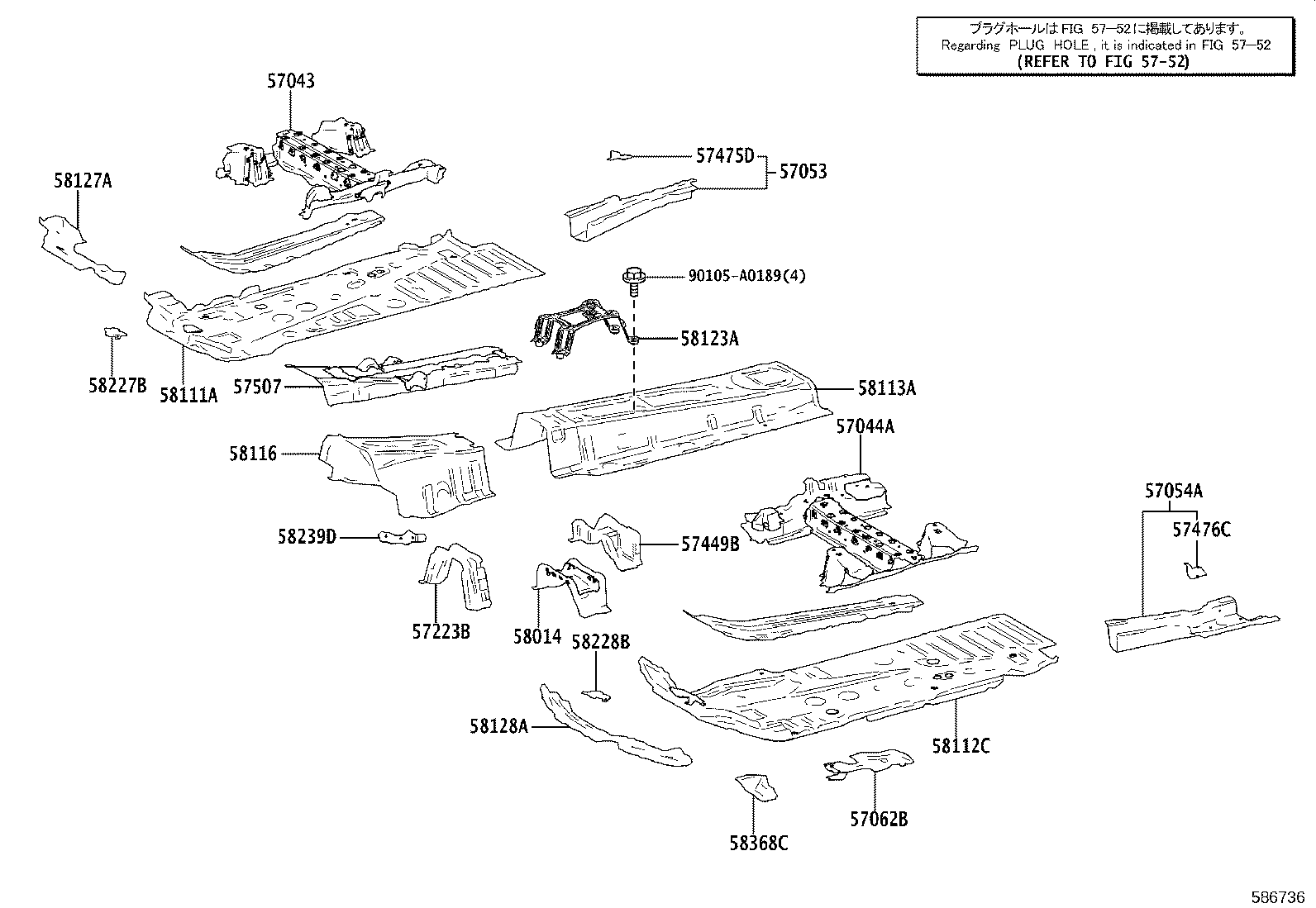

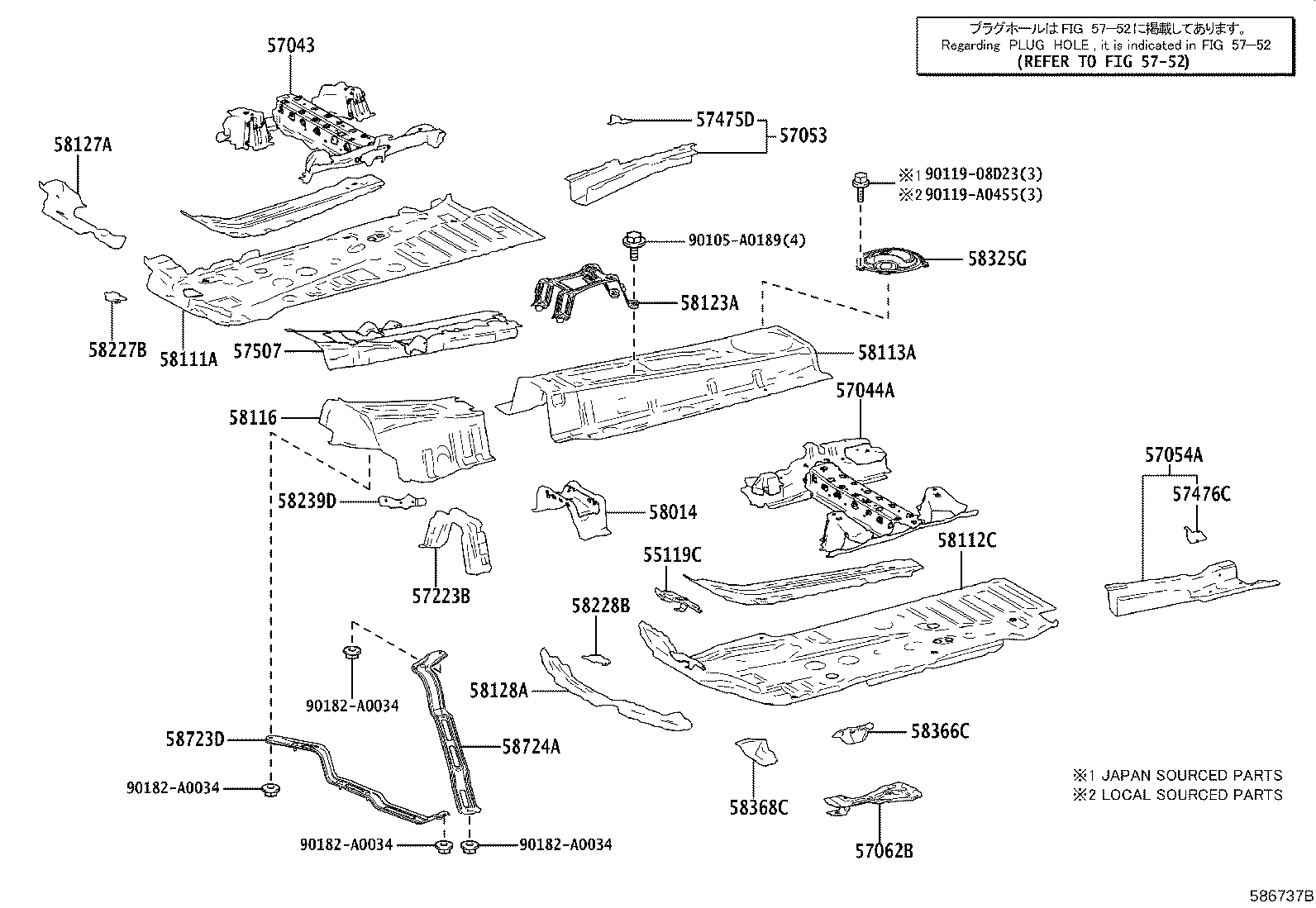

Front Floor Panel & Front Floor Member
39 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 55119C | Bracket, Clutch Booster |
| 57013C | Bracket Sub-assy, Front Side Member, RH |
| 57014A | Bracket Sub-assy, Front Side Member, LH |
| 57016 | Reinforcement Sub-assy, Front Side Member, RH |
| 57017 | Reinforcement Sub-assy, Front Side Member, LH |
| 57027B | Member Sub-assy, Front Side, Inner RH |
| 57028B | Member Sub-assy, Front Side, Inner LH |
| 57043 | Reinforcement Sub-assy, Front Side Member, Rear RH |
| 57044A | Reinforcement Sub-assy, Front Side Member, Rear LH |
| 57053 | Reinforcement Sub-assy, Front Floor Crossmember, RH |
| 57054A | Reinforcement Sub-assy, Front Floor Crossmember, LH |
| 57062B | Bracket Sub-assy, Fuel Tank Support, LH |
| 57101 | Member Sub-assy, Front Side, RH |
| 57102 | Member Sub-assy, Front Side, LH |
| 57111 | Member, Front Side, RH |
| 57112 | Member, Front Side, LH |
| 57223B | Bracket, Front Mounting |
| 57401C | Member Sub-assy, Floor Side, Inner RH |
| 57402A | Member Sub-assy, Floor Side, Inner LH |
| 57449B | Retainer, Center Floor Crossmember, LH |
| 57475D | Plate, Front Floor Crossmember, RH |
| 57476C | Plate, Front Floor Crossmember, LH |
| 57507 | Reinforcement Sub-assy, Parking Brake |
| 58014 | Panel Sub-assy, Front Floor, Rear Lower |
| 58111A | Pan, Front Floor, RH |
| 58112C | Pan, Front Floor, LH |
| 58113A | Panel, Front Floor, Center |
| 58116 | Plate, Shift Cable Mounting |
| 58123A | Support, Shift & Select Lever |
| 58127A | Reinforce, Front Cross TO Front Panel Member, RH |
| 58128A | Reinforcement, Front Cross TO Front Panel Member, LH |
| 58227B | Plate, Front Floor Panel Side, RH |
| 58228B | Plate, Front Floor Panel Side, LH |
| 58239D | Bracket, Cable Clamp |
| 58325G | Cover, Rear Floor Service Hole |
| 58366C | Reinforcement, Fuel Tank Support, Rear |
| 58368C | Bracket, Fuel Tube, NO.3 |
| 58723D | Cushion, Engine Service Cover |
| 58724A | Cushion, Engine Service Cover, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
