Toyota RAV4 (NAP)
2018-12 → present · chassis AXAA5#,AXAH54,AXAL54 · catalogue 665430 · United States
Supported model
Data version 2022-10

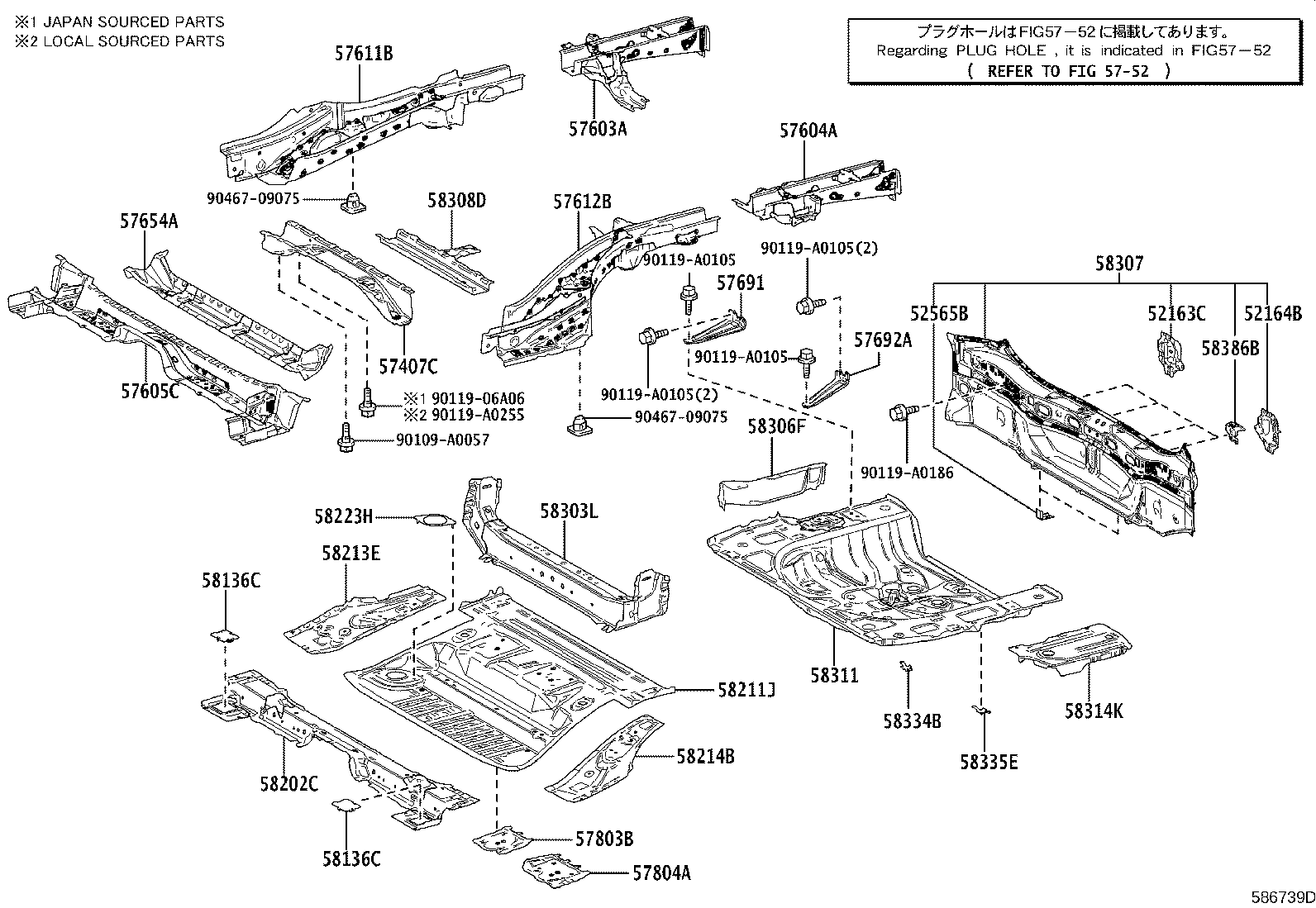

Rear Floor Panel & Rear Floor Member
31 part groups · 2 illustrations
Part groups
| PNC | Description |
|---|---|
| 52163C | Plate, Rear Bumper Reinforcement, RH |
| 52164B | Plate, Rear Bumper Reinforcement, LH |
| 52565B | Retainer, Rear Bumper, Lower |
| 57407C | Member Sub-assy, Center Floor Cross, NO.1 |
| 57603A | Member Sub-assy, Rear Floor Side, Rear RH |
| 57604A | Member Sub-assy, Rear Floor Side, Rear LH |
| 57605C | Member Sub-assy, Rear Floor Cross |
| 57611B | Member, Rear Floor Side, Front RH |
| 57612B | Member, Rear Floor Side, Front LH |
| 57654A | Member, Rear Floor Cross, NO.3 |
| 57691 | Brace, Rear Floor NO.2 Crossmember, Inner RH |
| 57692A | Brace, Rear Floor NO.2 Crossmember, Inner LH |
| 57803B | Reinforce Sub-assy, Belt Anchor, NO.2 RH |
| 57804A | Reinforce Sub-assy, Belt Anchor, NO.2 LH |
| 58136C | Cover, Rear Floor Hole |
| 58202C | Pan Sub-assy, Center Floor, Front |
| 58211J | Pan, Center Floor |
| 58213E | Panel, Seat Floor Side, RH |
| 58214B | Panel, Seat Floor Side, LH |
| 58223H | Reinforcement, Floor Panel Side, RH |
| 58303L | Panel Sub-assy, Rear Floor Partition |
| 58306F | Panel Sub-assy, Rear Floor Side, LH |
| 58307 | Panel Sub-assy, Body Lower Back |
| 58308D | Bracket Sub-assy, Rear Floor Crossmember |
| 58311 | Pan, Rear Floor |
| 58313K | Panel, Rear Floor, RH |
| 58314K | Panel, Rear Floor, Center |
| 58325E | Cover, Rear Floor Service Hole |
| 58334B | Plate, Rear Floor Crossmember, Center RH |
| 58335E | Plate, Rear Floor Crossmember, Center LH |
| 58386B | Bracket, Rear Bumper Cover, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
