Toyota Hilux
2015-05 → 2021-05 · chassis GGN1##,GUN1##,KUN1##,LAN125,TGN1## · catalogue 672390 · United States
Supported model
Data version 2022-11

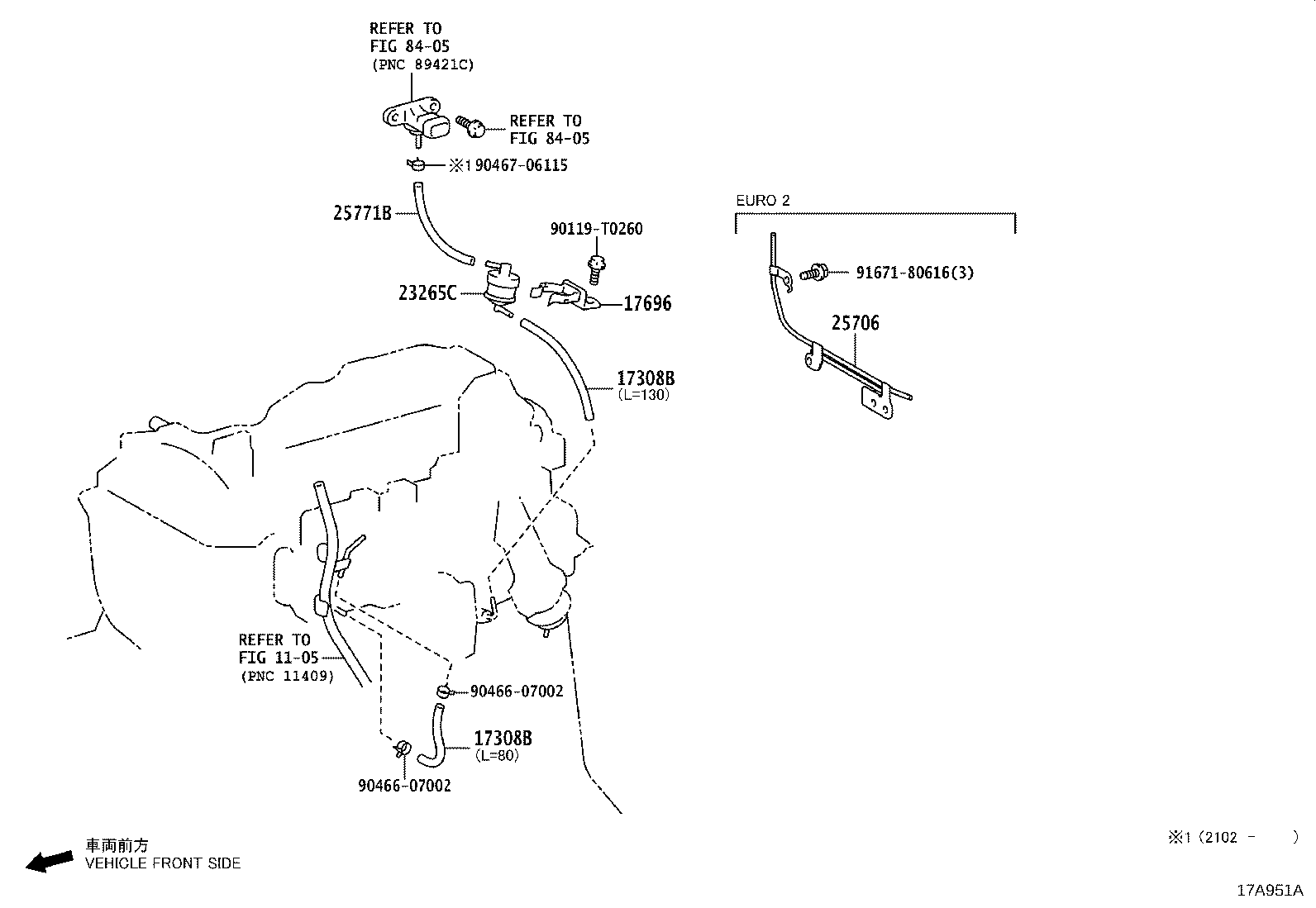

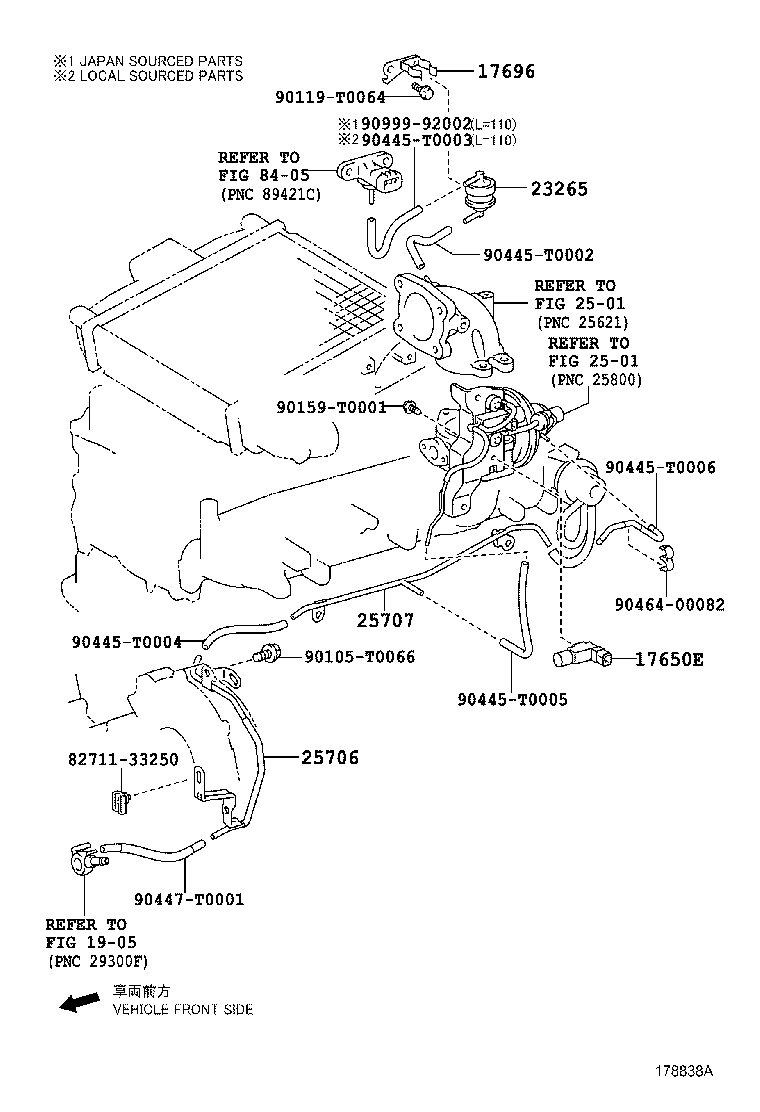

Vacuum Piping
35 part groups · 16 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 17308B | Hose Sub-assy, Vacuum |
| 17341P | Hose, Air |
| 17341T | Hose, Air, NO.1 |
| 17342L | Hose, Air, NO.2 |
| 17578B | Clamp, Pipe |
| 17650E | Valve, Vacuum Switching |
| 17650G | Valve, Duty Vacuum Switching |
| 17696 | Bracket, Gas Filter |
| 23265 | Filter, Gas, NO.1 |
| 23265C | Filter, Gas |
| 23292F | Protector, Fuel Hose |
| 23826 | Hose, Fuel Vapor Feed, NO.1 |
| 23827A | Hose, Fuel Vapor Feed, NO.2 |
| 23827B | Clip(FOR FUEL VAPOR FEED HOSE, NO.2) |
| 23829A | Hose, Fuel Vapor Feed |
| 23829B | Clip(FOR FUEL VAPOR FEED HOSE) |
| 25706 | Pipe Sub-assy, Vacuum Transmitting, NO.1 |
| 25707 | Pipe Sub-assy, Vacuum Transmitting, NO.2 |
| 25733A | Pipe, Vacuum, NO.1 |
| 25734 | Pipe, Vacuum, NO.2 |
| 25760 | Hose Assy, Vacuum Transmitting |
| 25760A | Hose Assy, Vacuum Transmitting |
| 25761B | Hose, Vaccum Transmitting, NO.1 |
| 25770 | Hose Assy, Vacuum Transmitting, NO.2 |
| 25771B | Hose, Vaccum Transmitting, NO.2 |
| 25781A | Hose, Vacuum Transmitting, NO.3 |
| 257A1 | Hose, Vacuum Transmitting, NO.5 |
| 25804 | Valve Set, Vacuum Control |
| 25860 | Valve Assy, Vacuum Switching, NO.1 |
| 25860D | Valve Assy, Vacuum Switching, NO.2 |
| 25860E | Valve, Vacuum Switching, NO.2 |
| 25861 | Bracket, Vacuum Switching Valve |
| 25861A | Bracket, Vacuum Switching Valve, NO.2 |
| 25894 | Filter, NO.1 |
| 89639E | Clamp |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
