Toyota Hilux (SCB/XTR)
2023-08 → present · chassis GUN11#,12#,13#,LAN125,TGN11#,12#,136,XPN135 · catalogue 6723D0 · United States
Supported model
Data version 2024-11

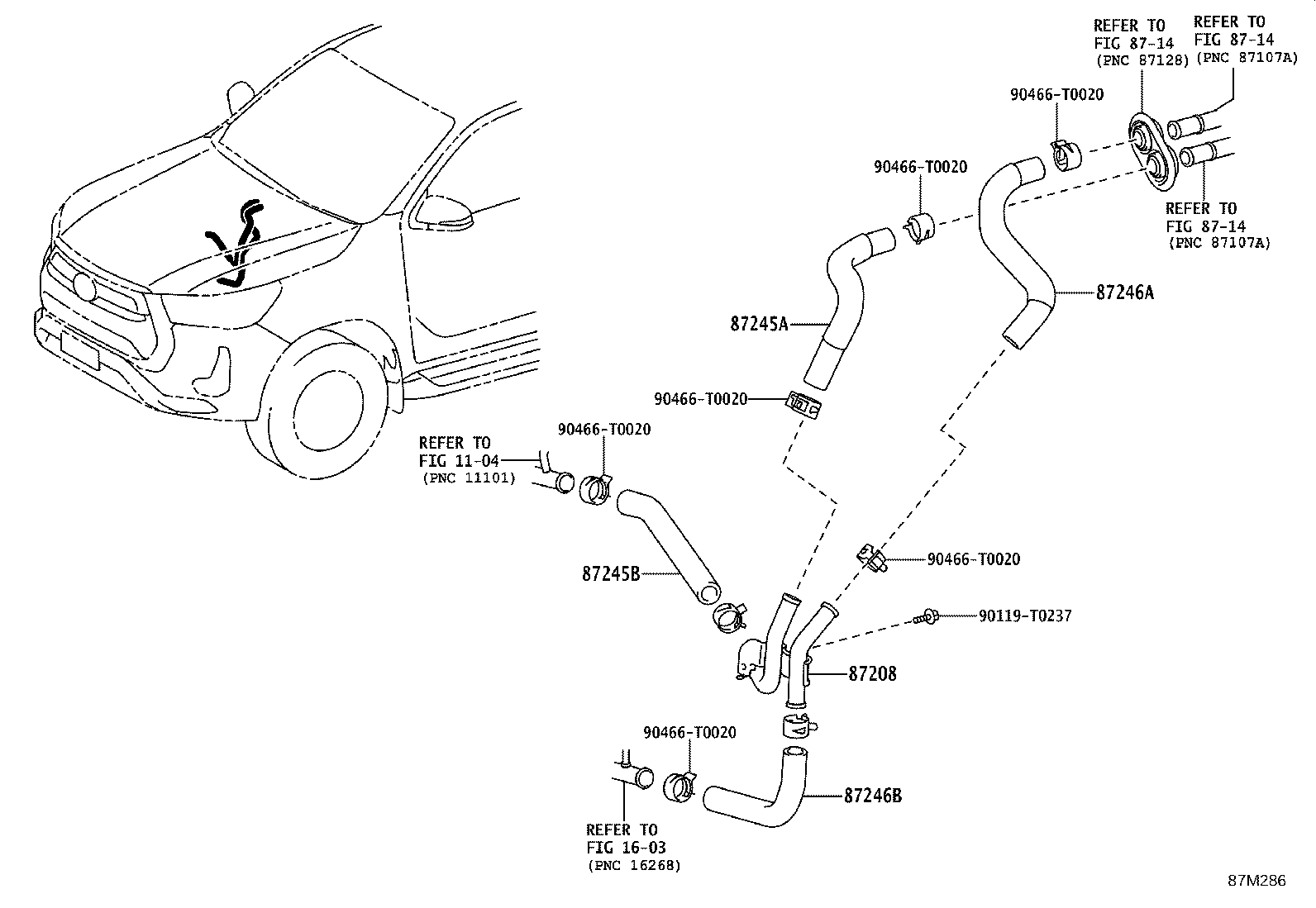

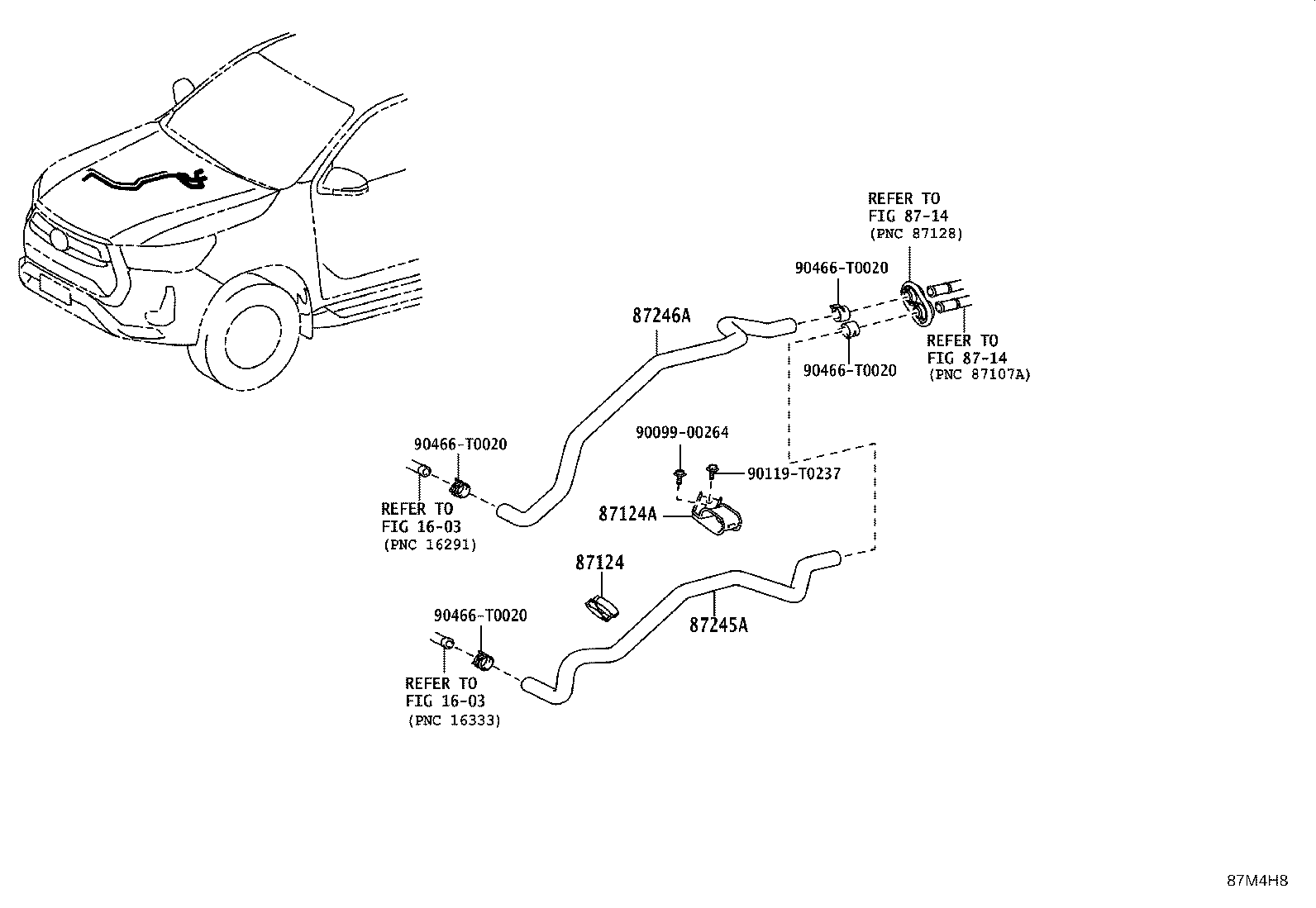

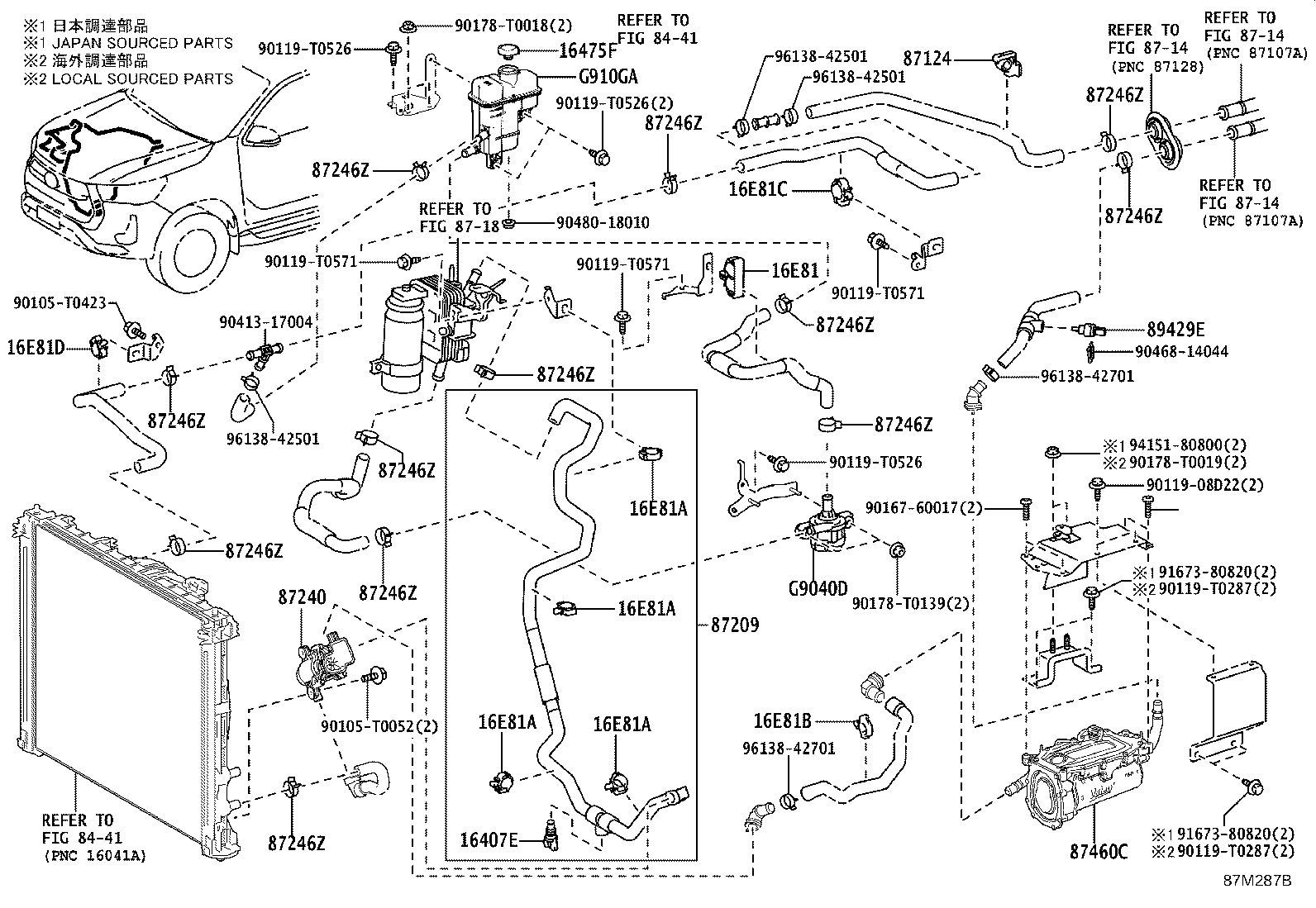

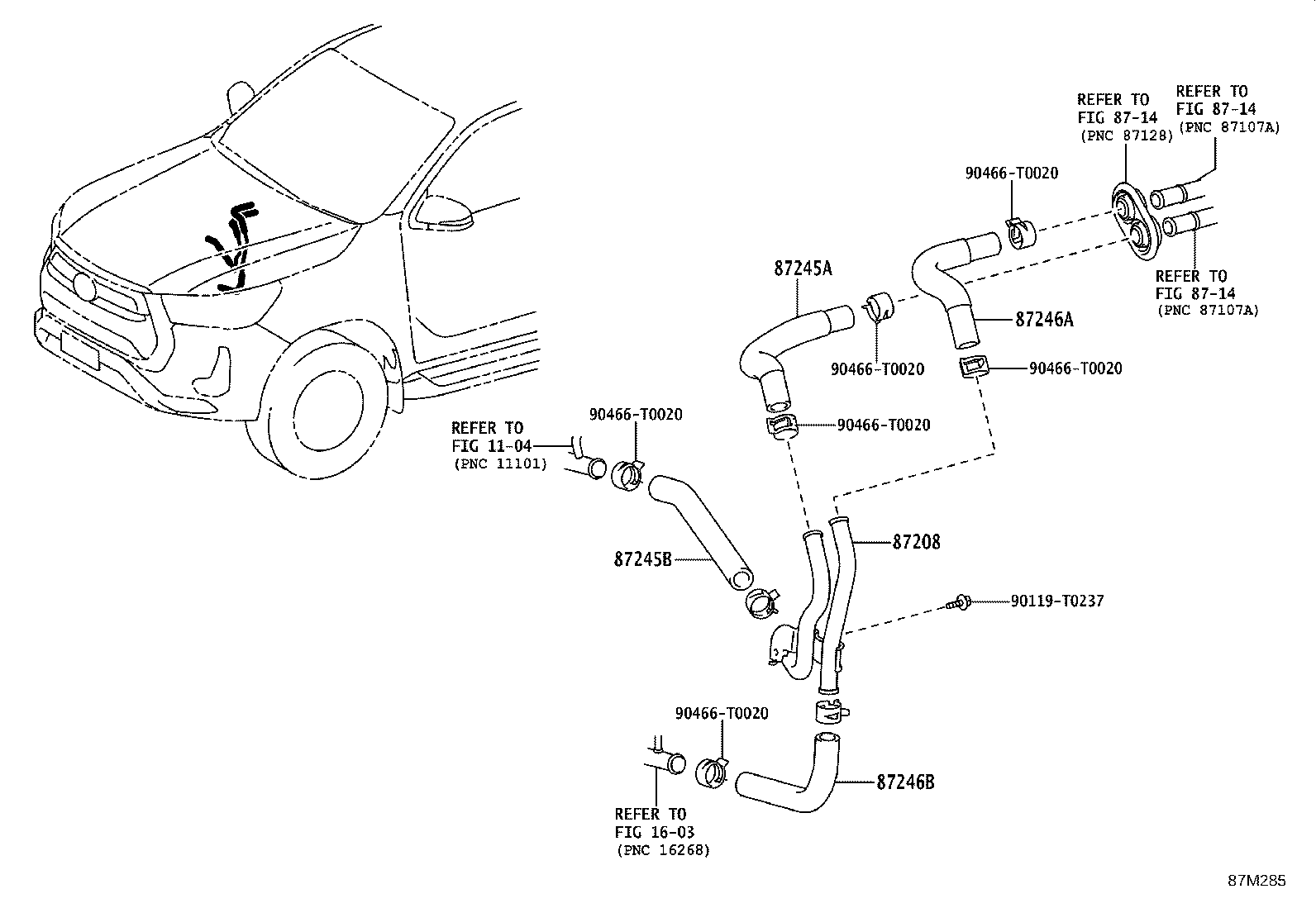

Heating & Air Conditioning - Water Piping
21 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 16407E | Cock Sub-assy, Radiator Drain |
| 16475F | Cap, Reserve Tank |
| 16E81 | Clamp, Hose(FOR WATER HOSE) |
| 16E81A | Clamp, Hose (FOR WATER HOSE), NO.2 |
| 16E81B | Clamp, Hose (FOR WATER HOSE), NO.3 |
| 16E81C | Clamp, Hose (FOR WATER HOSE), NO.4 |
| 16E81D | Clamp, Hose (FOR WATER HOSE), NO.5 |
| 87124 | Clamp, Heater |
| 87124A | Clamp, Heater |
| 87208 | Pipe Sub-assy, Heater Water |
| 87209 | Hose Sub-assy, Water |
| 87240 | Valve Assy, Heater Water |
| 87245A | Hose, Heater Water, Inlet A |
| 87245B | Hose, Heater Water, Inlet B |
| 87246A | Hose, Heater Water, Outlet A |
| 87246B | Hose, Heater Water, Outlet B |
| 87246Z | Clip |
| 87460C | Parts Assy, Electrical |
| 89429E | Sensor, Water Temperature |
| G9040D | Pump Assy, Water W/Motor |
| G910GA | Tank Sub-assy, Inverter Reserve W/O Cap |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
