Toyota Hilux (DOUBLE CAB)
2021-08 → present · chassis GGN125,GUN12#,13#,LAN125,TGN12#,13# · catalogue 6733B0 · United States
Supported model
Data version 2022-02

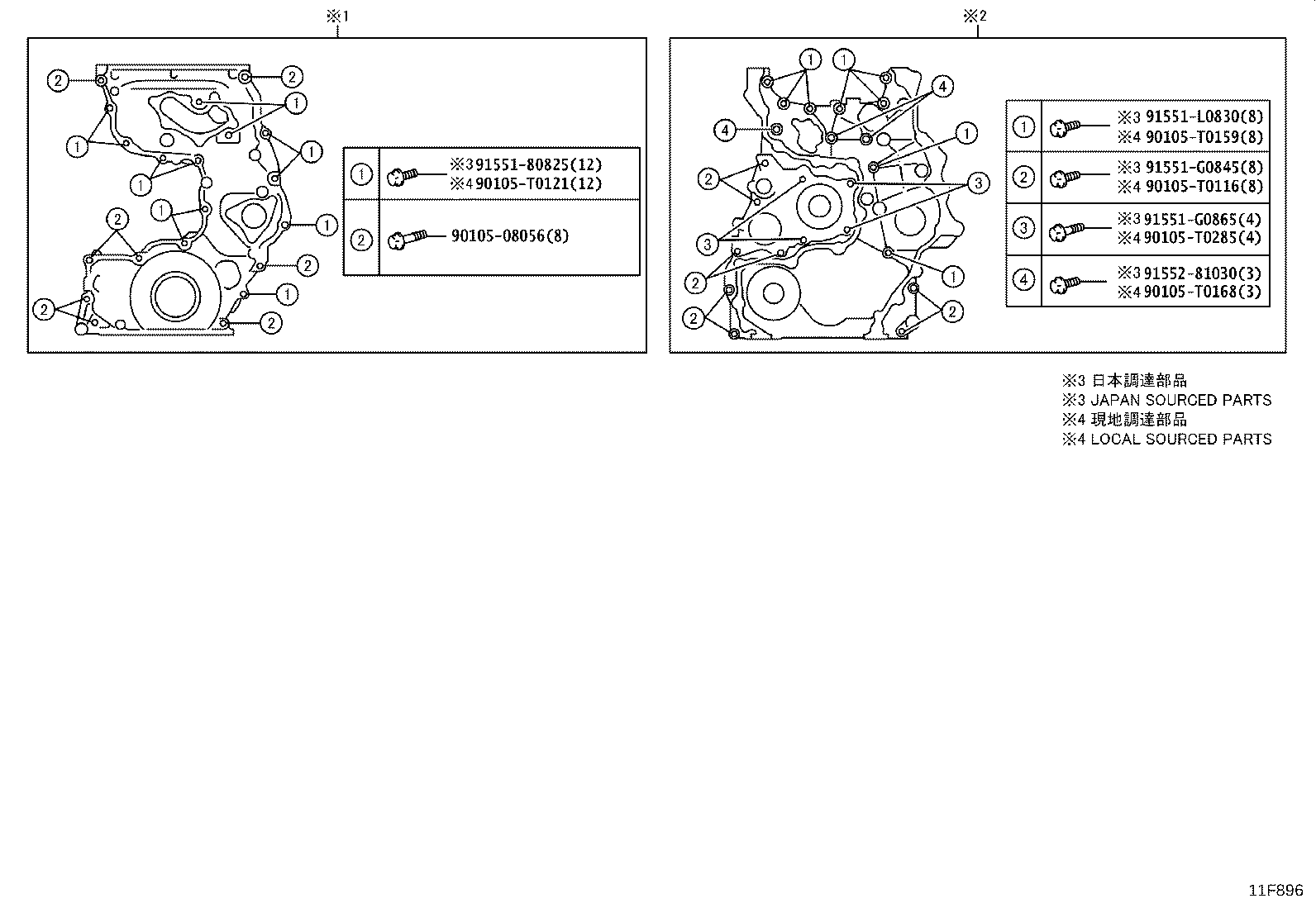

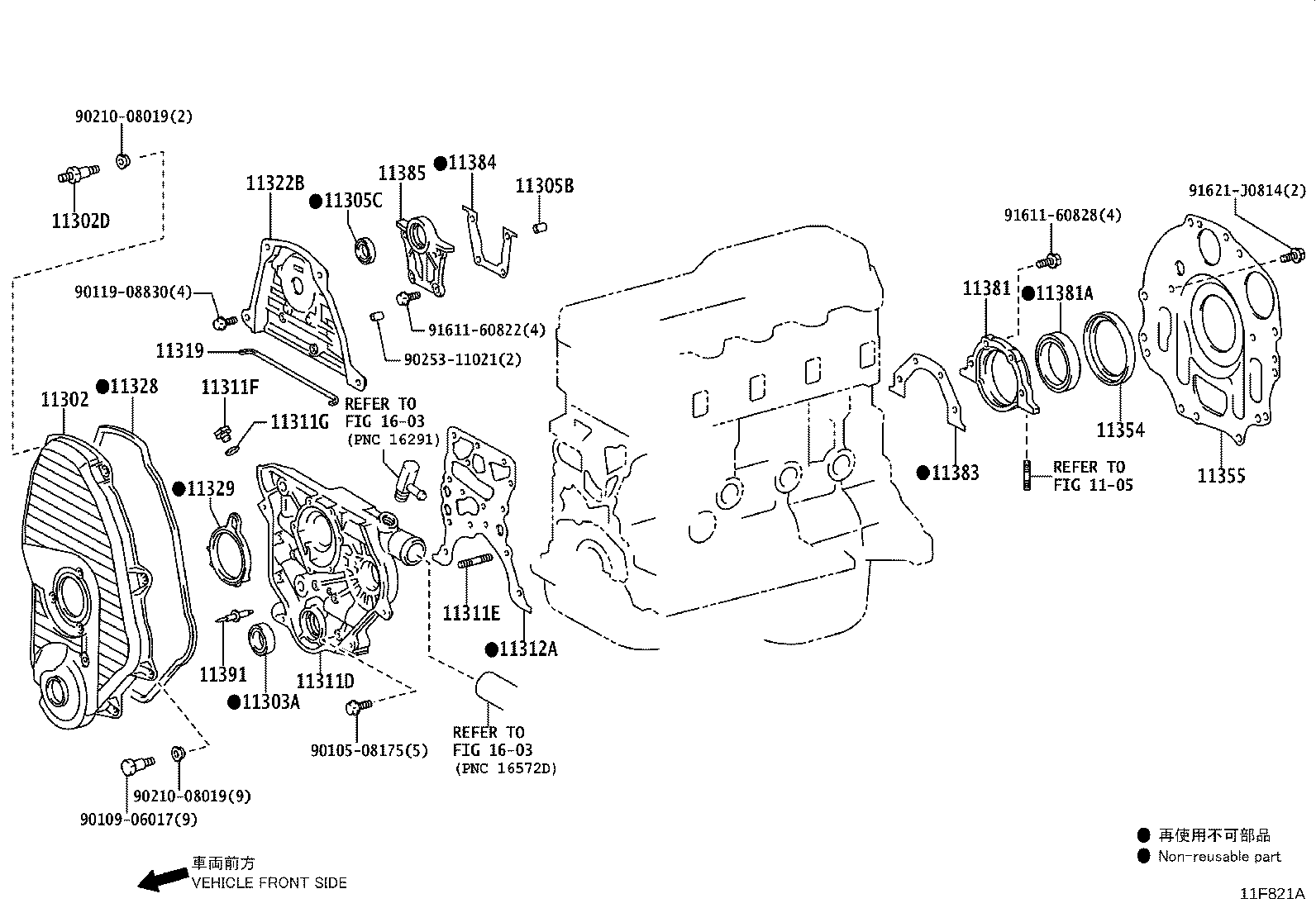

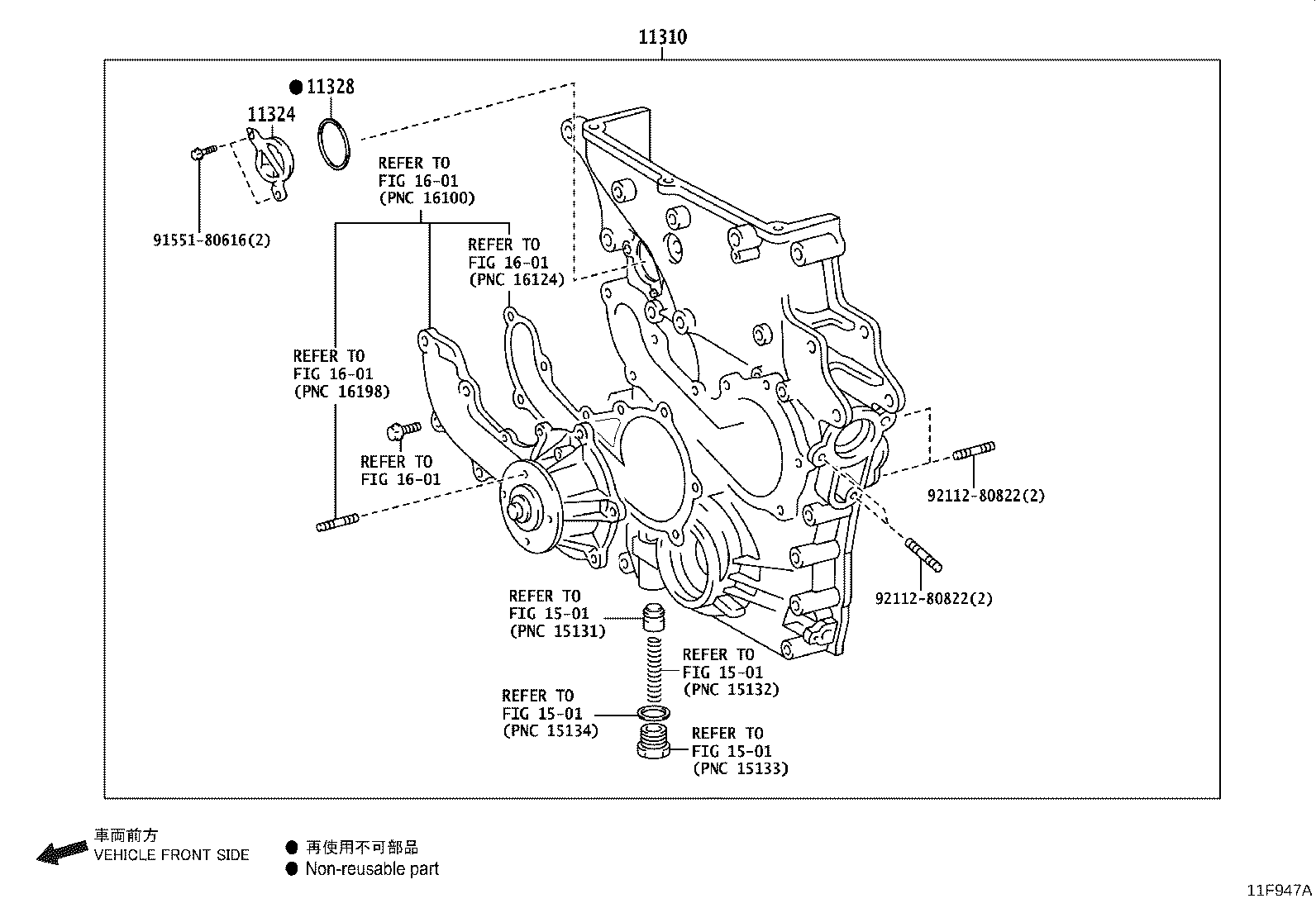

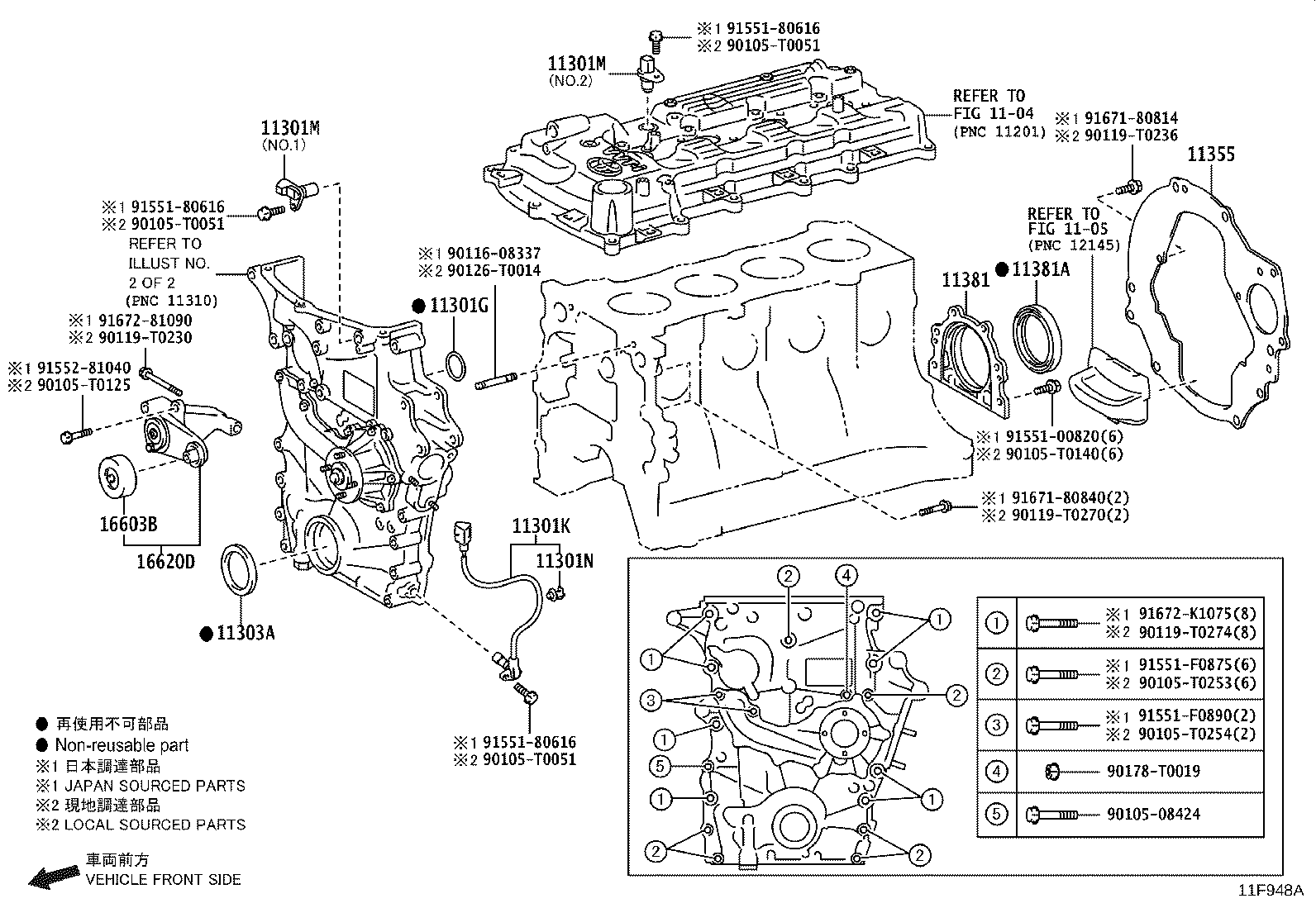

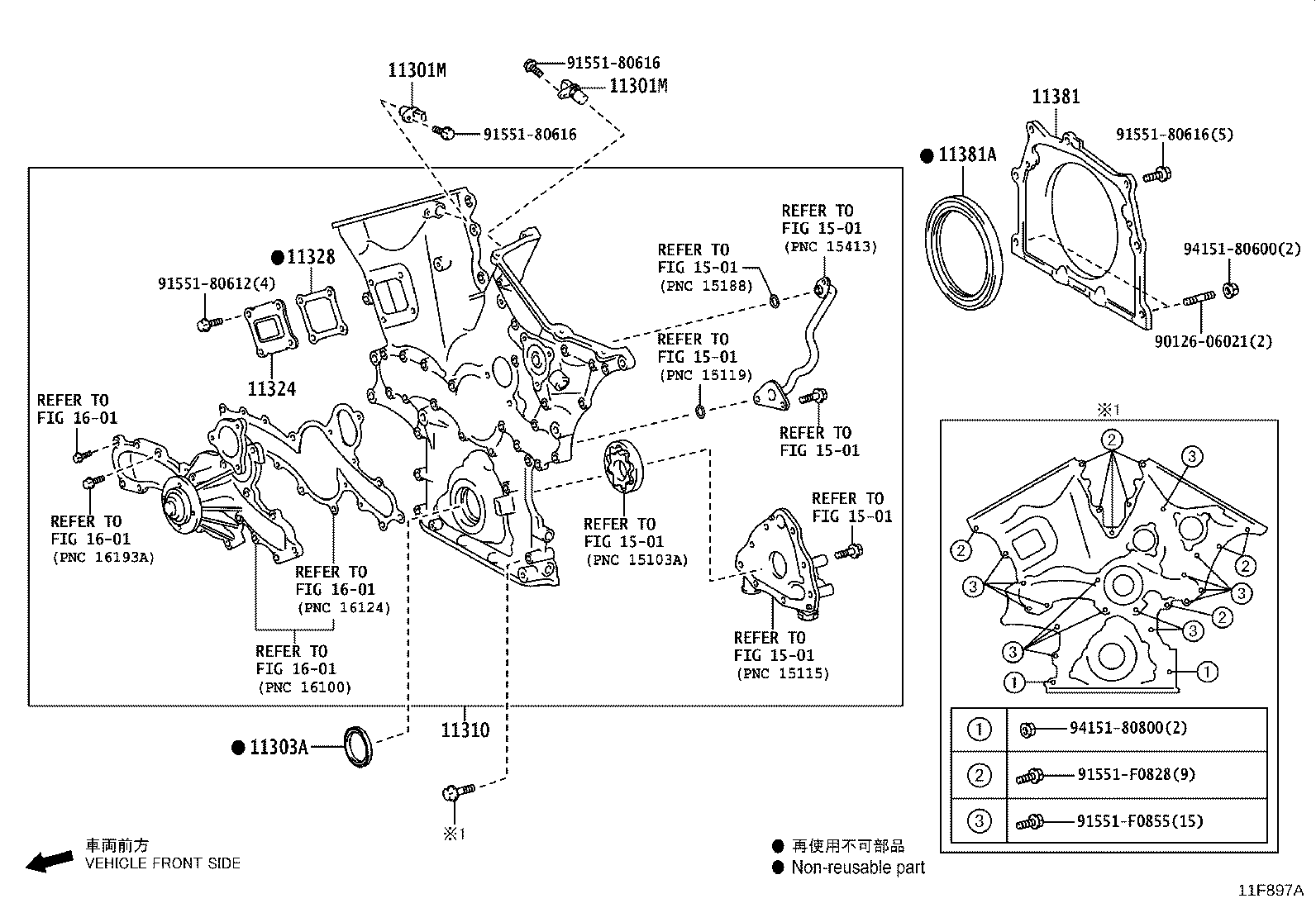

Timing Gear Cover & Rear End Plate
38 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 11301G | Ring, O(FOR TIMING GEAR CASE, UPPER) |
| 11301K | Sensor, Crank Position |
| 11301M | Sensor, Cam Position |
| 11301N | Clamp |
| 11302 | Cover Sub-assy, Timing Chain OR Belt |
| 11302D | Bolt, Stud(FOR TIMING GEAR COVER) |
| 11303A | Seal, Oil(FOR CRANKSHAFT FRONT) |
| 11305B | Pin, Ring(FOR OIL SEAL RETAINER, NO.2) |
| 11305C | Seal, Oil(FOR CAMSHAFT) |
| 11310 | Cover Assy, Timing Chain |
| 11311D | Case, Timing Belt |
| 11311E | Bolt, Stud(FOR TIMING BELT CASE) |
| 11311F | Plug, W/Head Straight Screw(FOR TIMING BALT CASE) |
| 11311G | Ring, O(FOR TIMING BELT CASE) |
| 11312A | Gasket, Timing Belt Case |
| 11319 | Gasket, Timing Belt Cover, NO.3 |
| 11322B | Cover, Timing Belt, NO.2 |
| 11324 | Plate, Timing Chain Cover |
| 11328 | Gasket, Timing Gear OR Chain Cover |
| 11328A | Gasket, Timing Belt Cover, NO.1 |
| 11329 | Gasket, Timing Gear Rear Cover |
| 11329A | Gasket, Timing Belt OR Chain Cover, NO.2 |
| 11354 | Seal, Flywheel Housing Dust |
| 11355 | Plate, Rear End |
| 11356 | Plate, Rear End, NO.2 |
| 11366 | Seal, Flywheel Housing Under Cover Dust |
| 11381 | Retainer, Engine Rear Oil Seal |
| 11381A | Seal, Engine Rear Oil |
| 11383 | Gasket, Engine Rear Oil Seal Retainer |
| 11384 | Gasket, Oil Seal Retainer, NO.2 |
| 11385 | Retainer, Camshaft Oil Seal |
| 11391 | Pointer, Timing |
| 15133B | Plug, Oil Pump Relief Valve |
| 15350 | Valve Assy, Oil Pressure Switching |
| 15605C | Valve Sub-assy, Oil Check |
| 16603B | Pulley Sub-assy, Idler |
| 16620D | Tensioner Assy, V-ribbed Belt |
| 31121C | Cover, Clutch Housing Adapter Plate |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
