Toyota Hiace
2005-01 → 2014-02 · chassis KDH2##,LH2##,TRH2## · catalogue 711350 · United States
Supported model
Data version 2014-08

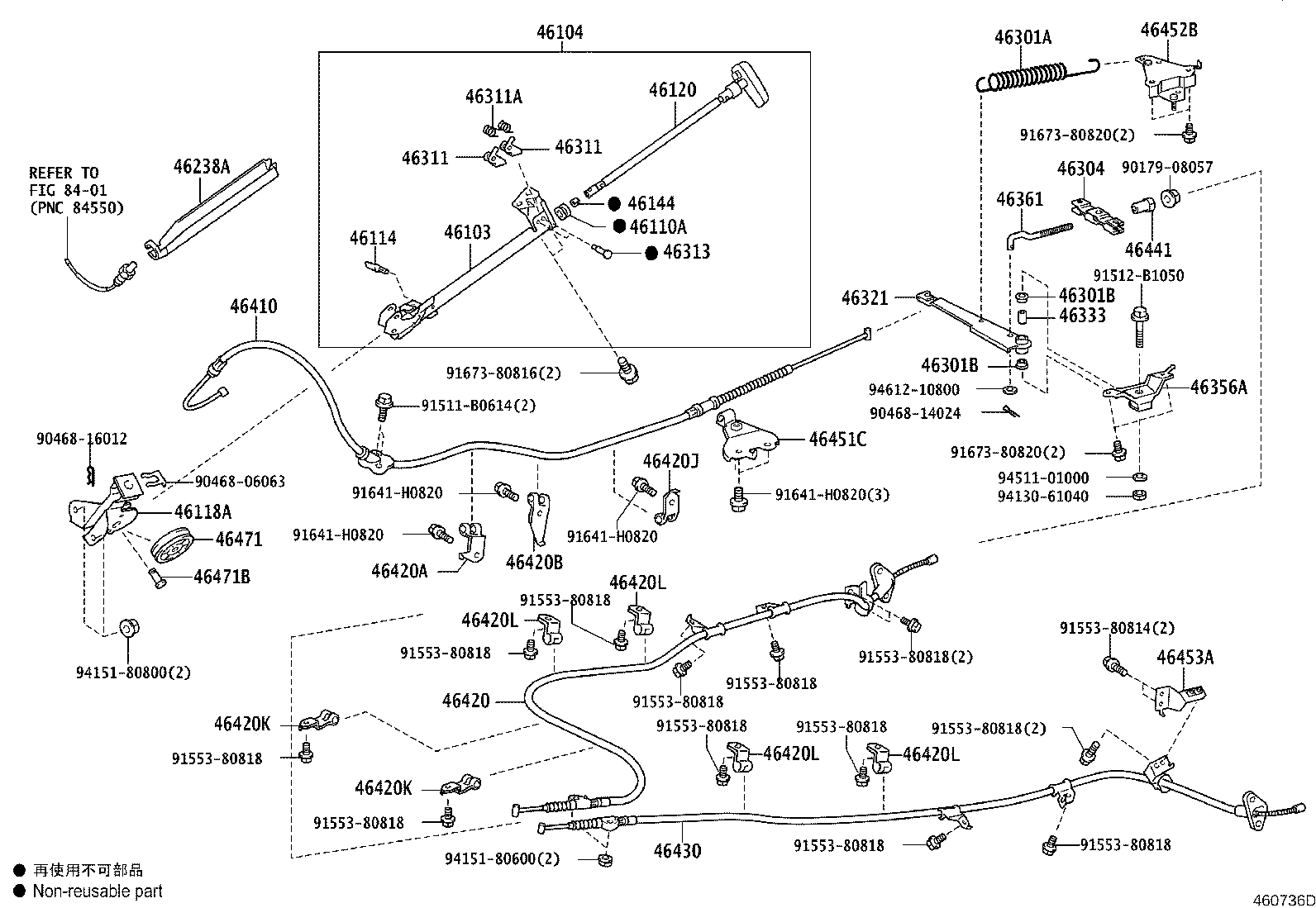

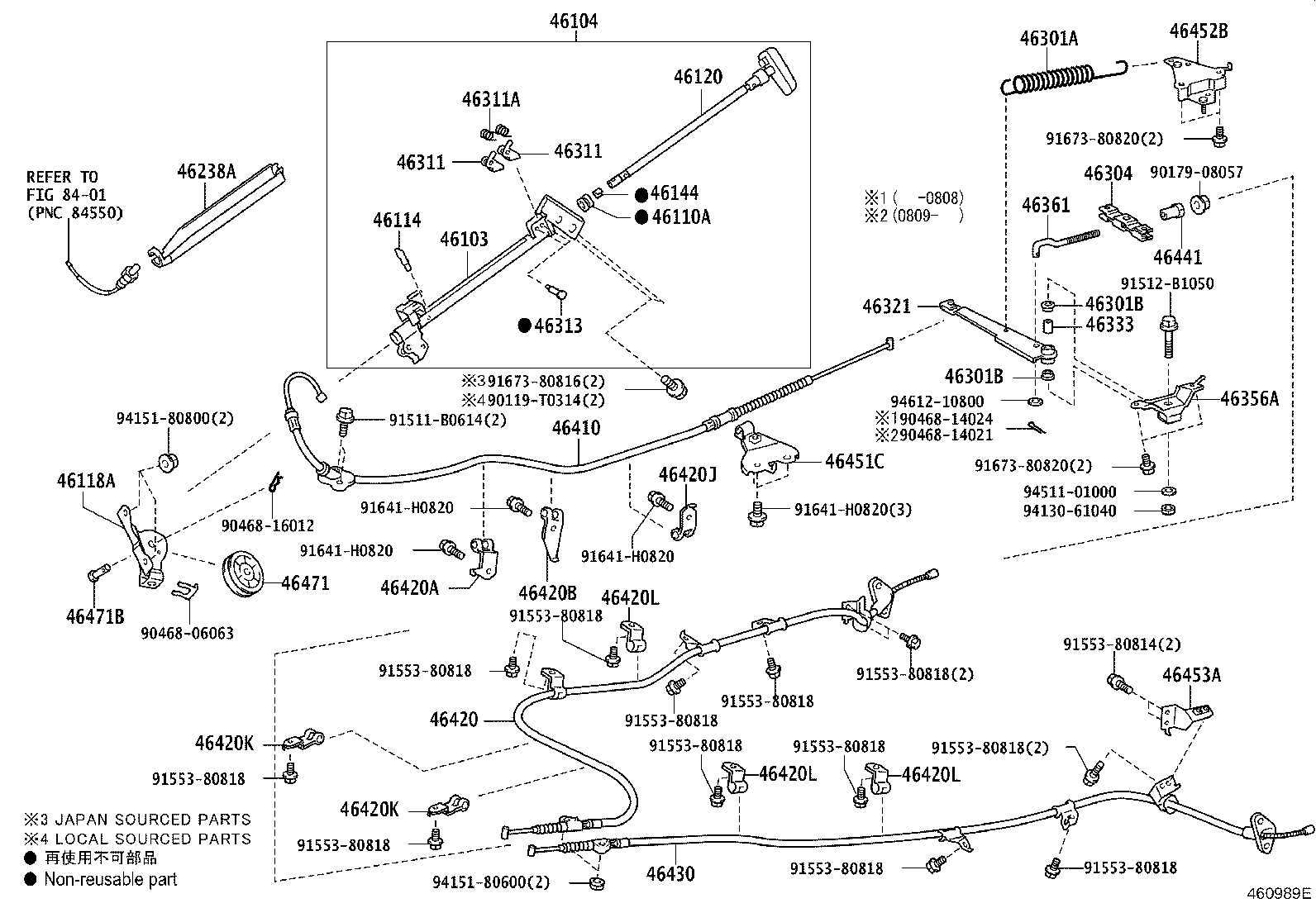

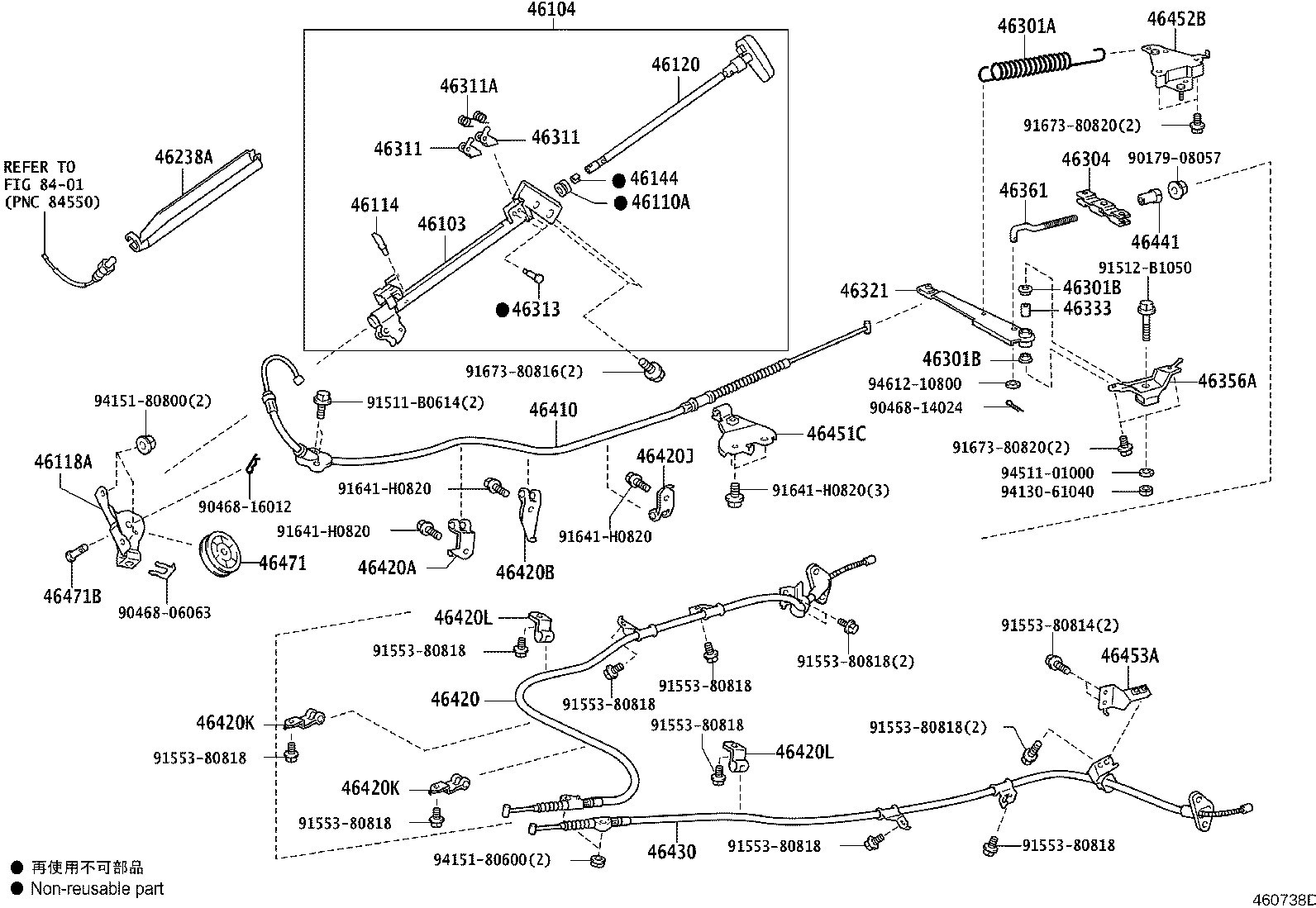

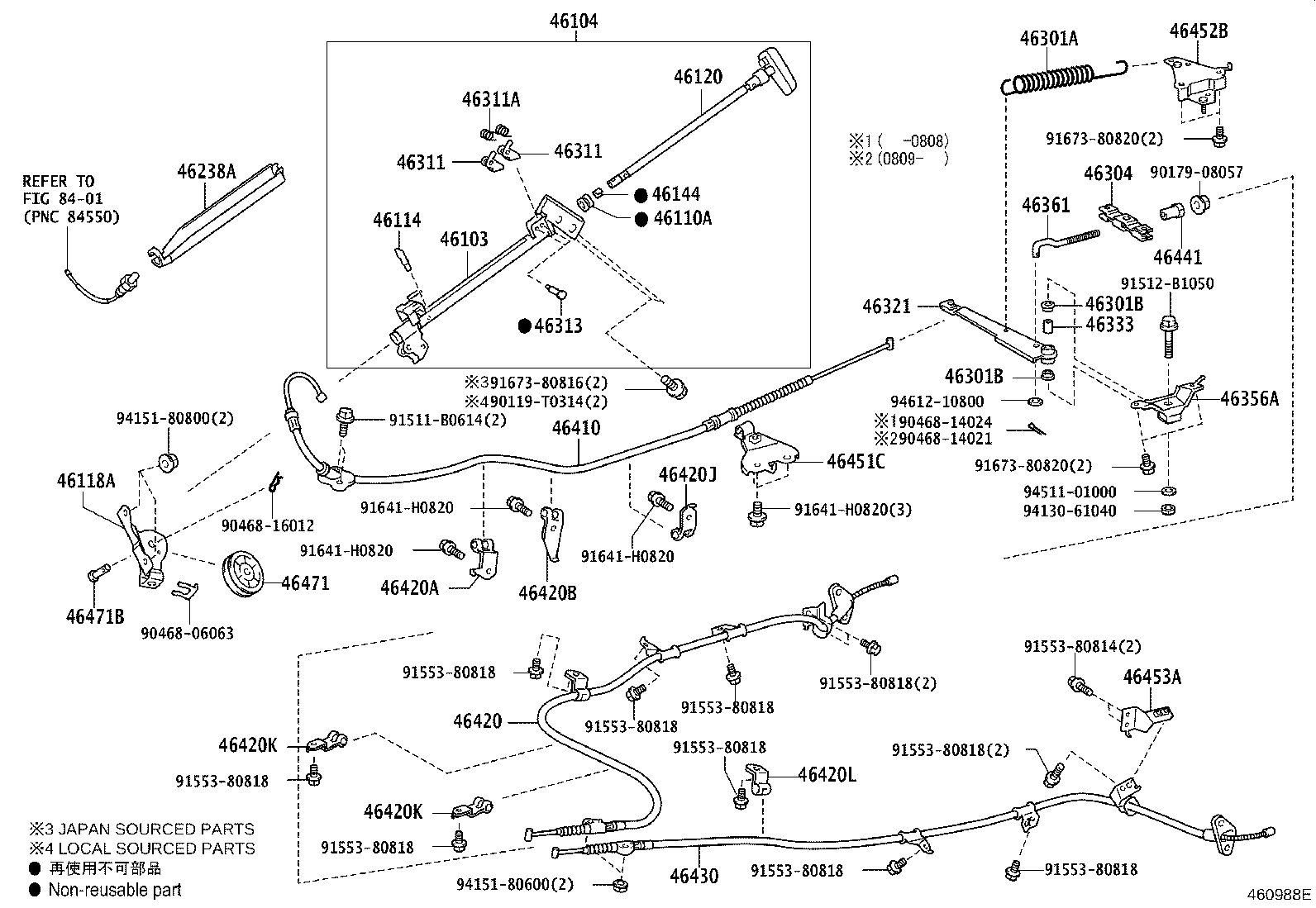

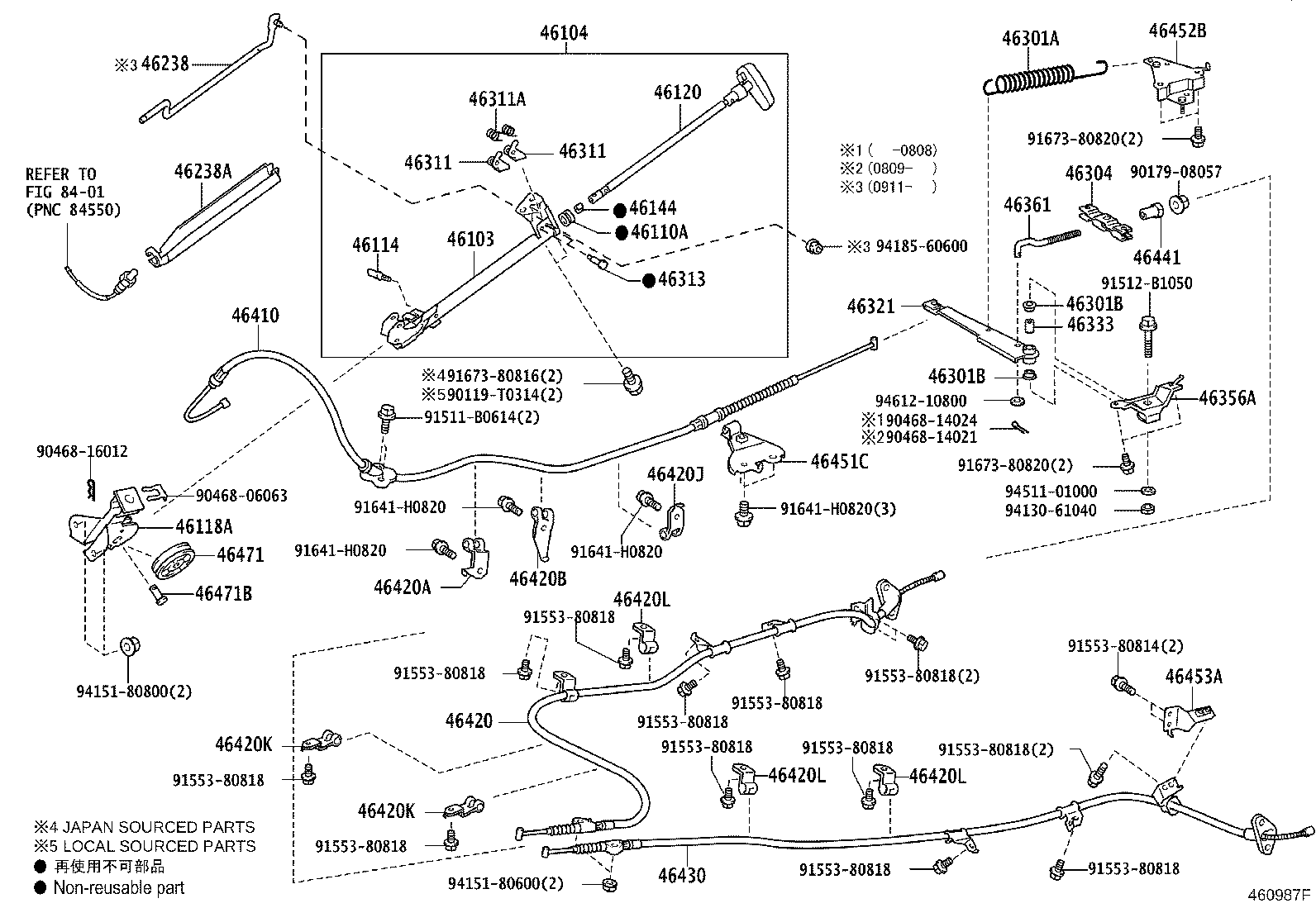

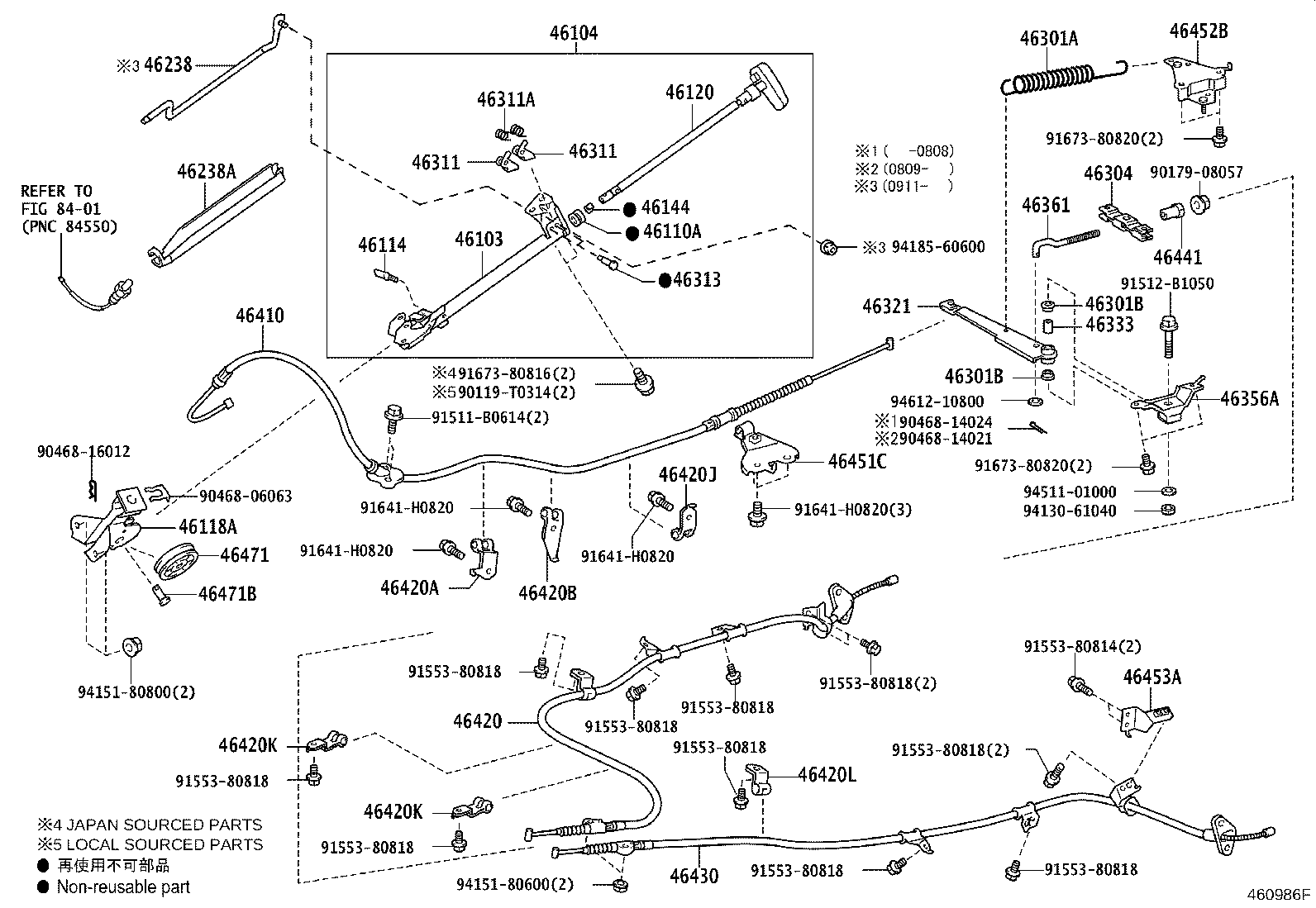

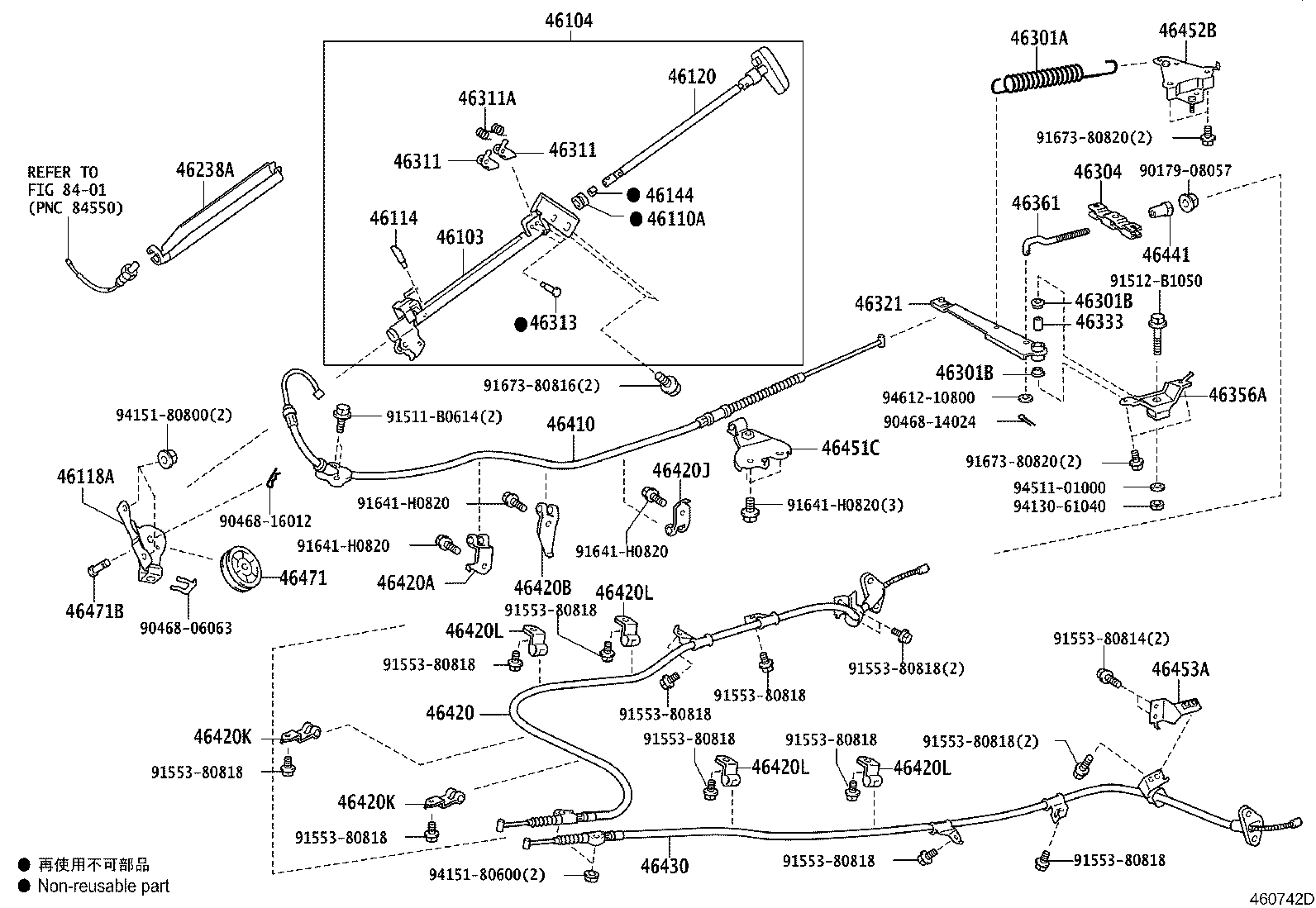

Parking Brake & Cable
33 part groups · 8 illustrations
Part groups
| PNC | Description |
|---|---|
| 46103 | Guide Sub-assy, Parking Brake Plunger |
| 46104 | Handle Sub-assy, Parking Brake Control |
| 46110A | Bush OR Ring, O (FOR PARKING BRAKE PLUNGER) |
| 46114 | Pin, Parking Brake Plunger |
| 46118A | Bracket, Plunger Guide Support |
| 46120 | Plunger Assy, Parking Brake |
| 46144 | Anti-rattle, Parking Brake Plunger |
| 46238 | Protector, Plunger Lock Pin |
| 46238A | Protector, Parking Brake Plunger |
| 46301A | Spring, Tension(FOR INTERMEDIATE LEVER) |
| 46301B | Bush(FOR INTERMEDIATE LEVER) |
| 46304 | Equalizer Sub-assy, Parking Brake |
| 46311 | Pawl, Parking Brake |
| 46311A | Spring(FOR PARKING BRAKE PAWL) |
| 46313 | Pin, Parking Brake Pawl |
| 46321 | Lever, Parking Brake Intermediate |
| 46333 | Pipe, Intermediate Lever |
| 46356A | Bracket, Intermediate Lever(FOR PARKING BRAKE) |
| 46361 | Rod, Parking Brake Pull |
| 46410 | Cable Assy, Parking Brake, NO.1 |
| 46420 | Cable Assy, Parking Brake, NO.2 |
| 46420A | Clamp, NO.1(FOR PARKING BRAKE CABLE) |
| 46420B | Clamp, NO.2(FOR PARKING BRAKE CABLE) |
| 46420J | Clamp, NO.3(FOR PARKING BRAKE CABLE) |
| 46420K | Clamp, NO.4(FOR PARKING BRAKE CABLE) |
| 46420L | Clamp, NO.5(FOR PARKING BRAKE CABLE) |
| 46430 | Cable Assy, Parking Brake, NO.3 |
| 46441 | Nut, Wire Adjusting, NO.1 |
| 46451C | Bracket, Parking Brake Cable Support, NO.1 |
| 46452B | Bracket, Cable Support, NO.2 |
| 46453A | Bracket, Cable Support, NO.3 |
| 46471 | Pulley, Wire |
| 46471B | Pin, W/Hole(FOR WIRE PULLEY SET) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
