Toyota Hiace
2005-01 → 2014-02 · chassis KDH2##,LH2##,TRH2## · catalogue 711350 · United States
Supported model
Data version 2014-08

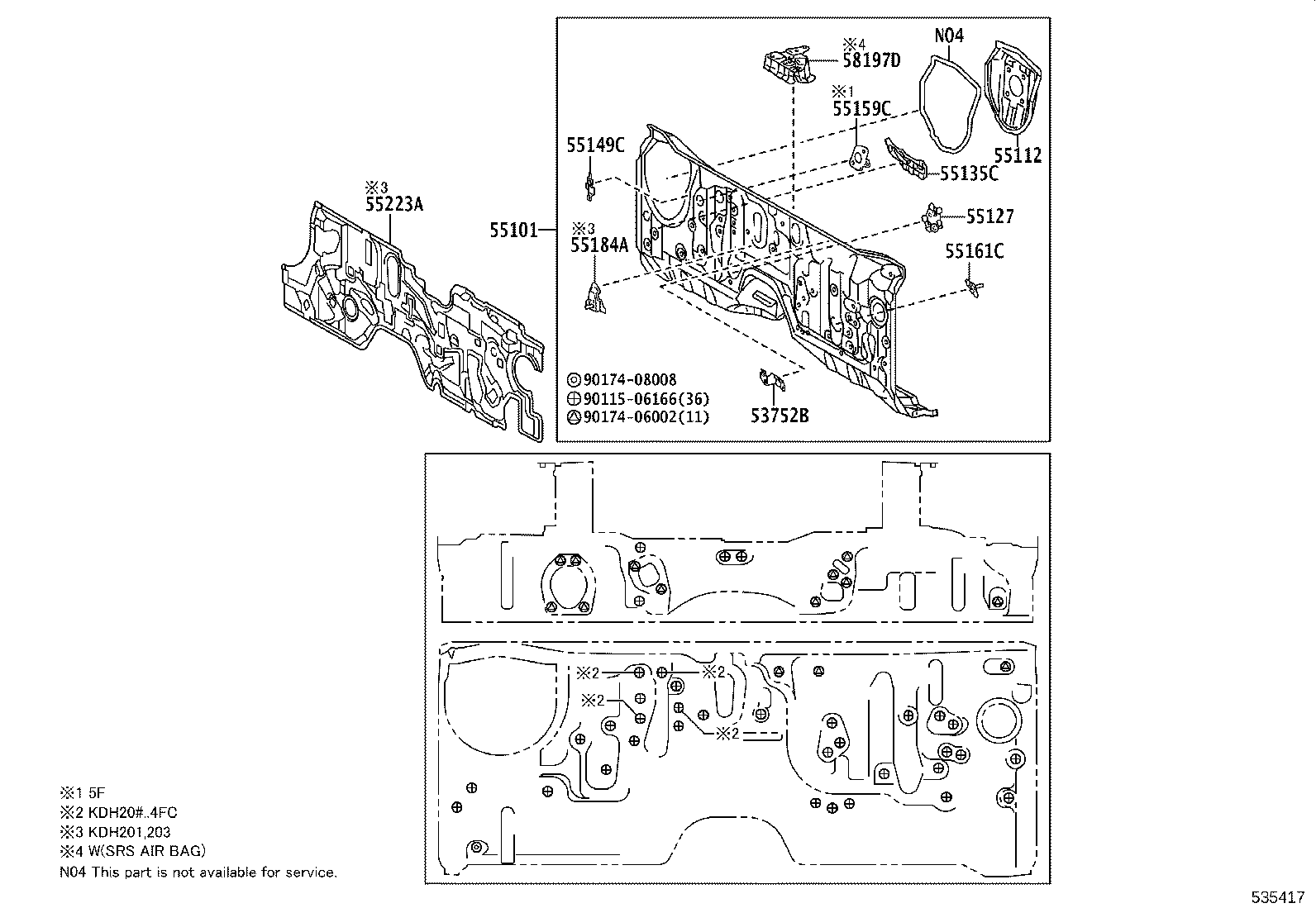

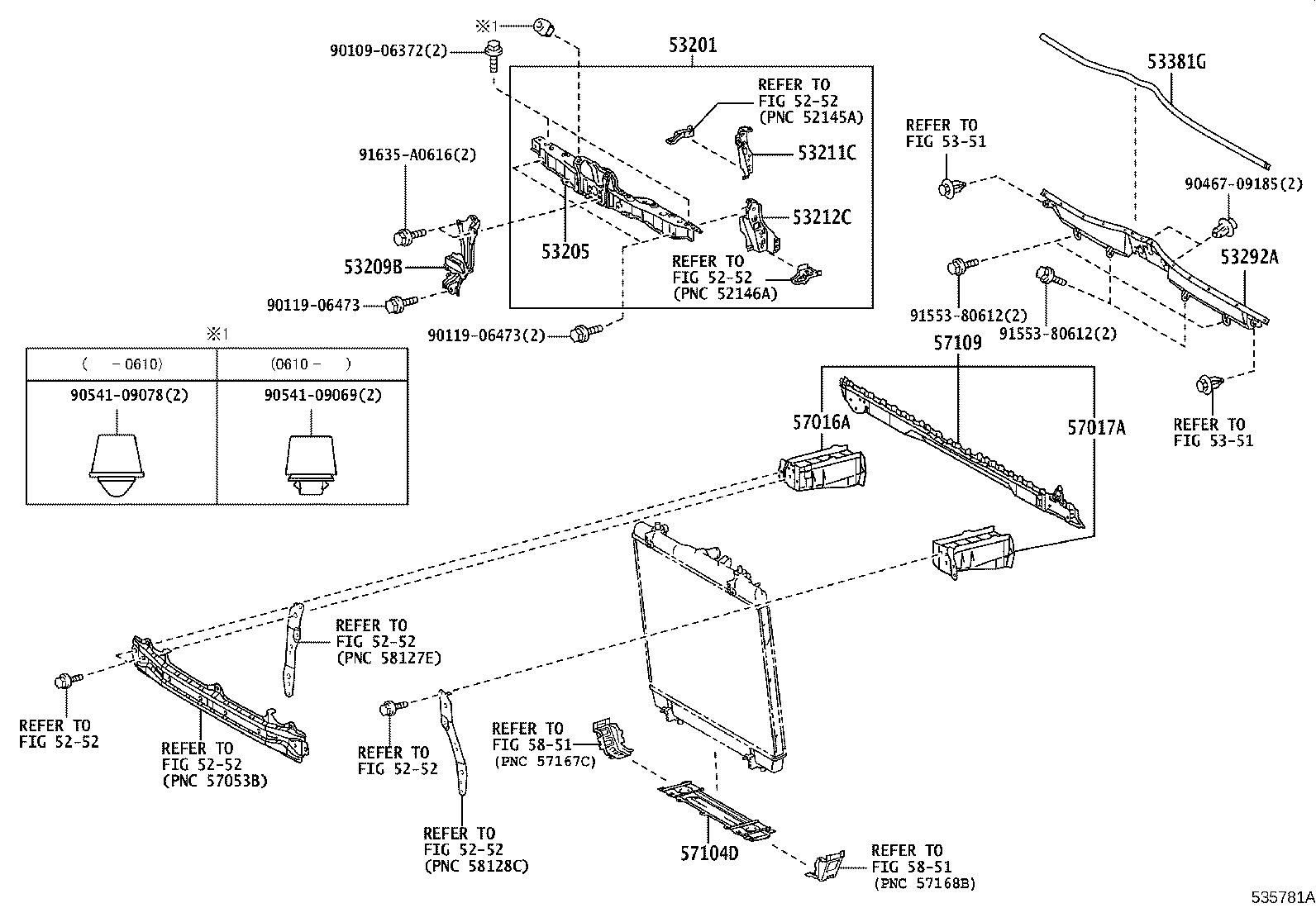

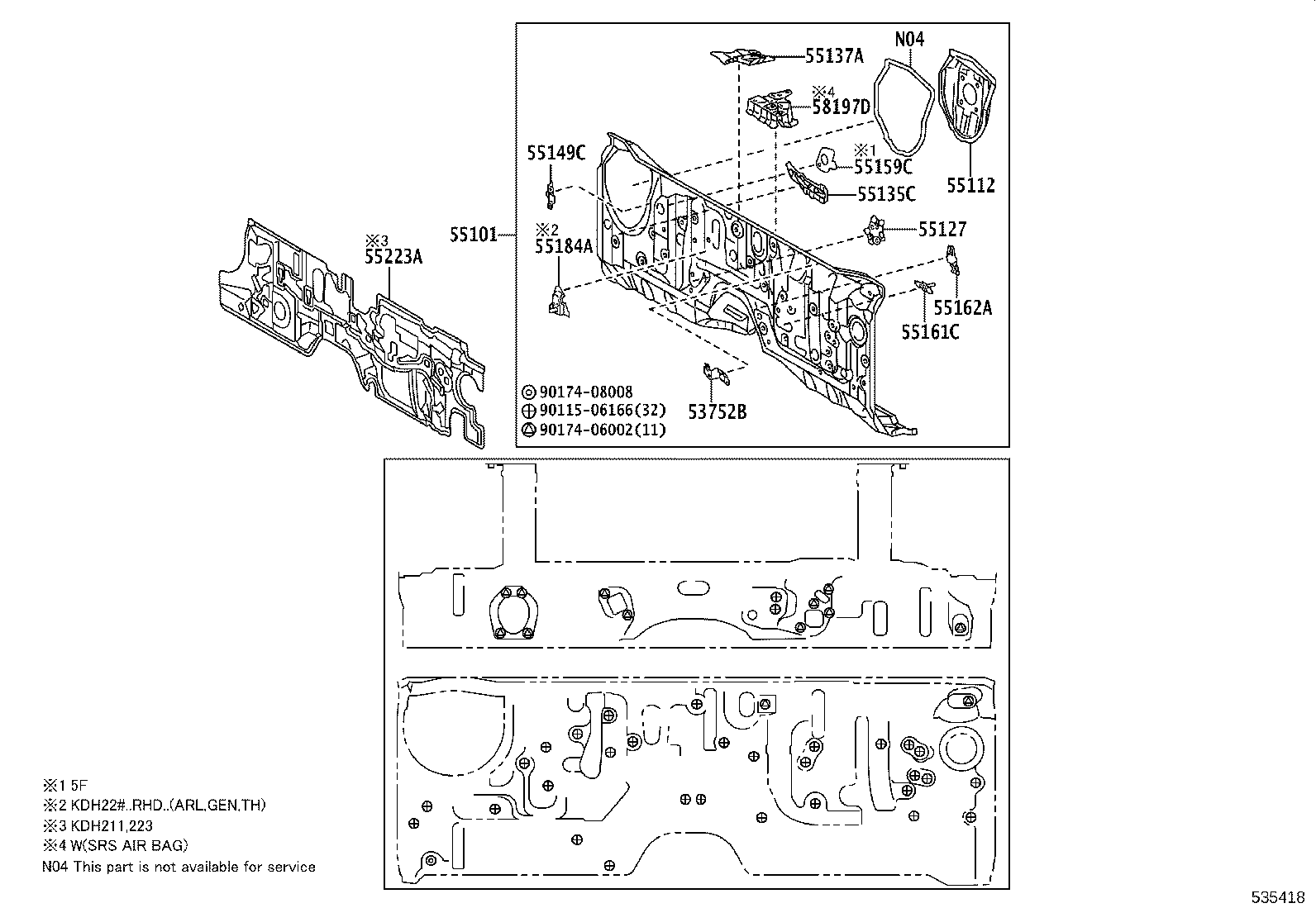

Front Fender Apron & Dash Panel
24 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 53201 | Support Sub-assy, Radiator |
| 53205 | Support Sub-assy, Radiator, Upper |
| 53209B | Brace Sub-assy, Hood Lock Support |
| 53211C | Support, Radiator, RH |
| 53212C | Support, Radiator, LH |
| 53292A | Seal, Radiator Support, Upper |
| 53381G | Seal, Hood TO Radiator Support, NO.1 |
| 53752B | Bracket, Washer Tank Mounting |
| 55101 | Panel Sub-assy, Dash |
| 55112 | Panel, Dash, NO.2 |
| 55127 | Reinforcement, Parking Brake |
| 55135C | Bracket, Brake Pedal, NO.2 |
| 55137A | Brace, Dash TO Frame, RH |
| 55149C | Bracket, Dash Wiring Harness |
| 55159C | Stay, Pedal Bracket |
| 55161C | Bracket, Heater Mounting |
| 55162A | Bracket, Heater Mounting, Lwr |
| 55184A | Bracket, Dash Panel |
| 55223A | Insulator, Dash Panel, Outer |
| 57016A | Reinforcement Sub-assy, Front Side Member, RH |
| 57017A | Reinforcement Sub-assy, Front Side Member, LH |
| 57104D | Member Sub-assy, Front Cross |
| 57109 | Reinforcement Sub-assy, Dash Panel Crossmember |
| 58197D | Retainer, Instr Panel Brace MT Bracket |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
