Toyota Hiace
2005-01 → 2014-02 · chassis KDH2##,LH2##,TRH2## · catalogue 711350 · United States
Supported model
Data version 2014-08

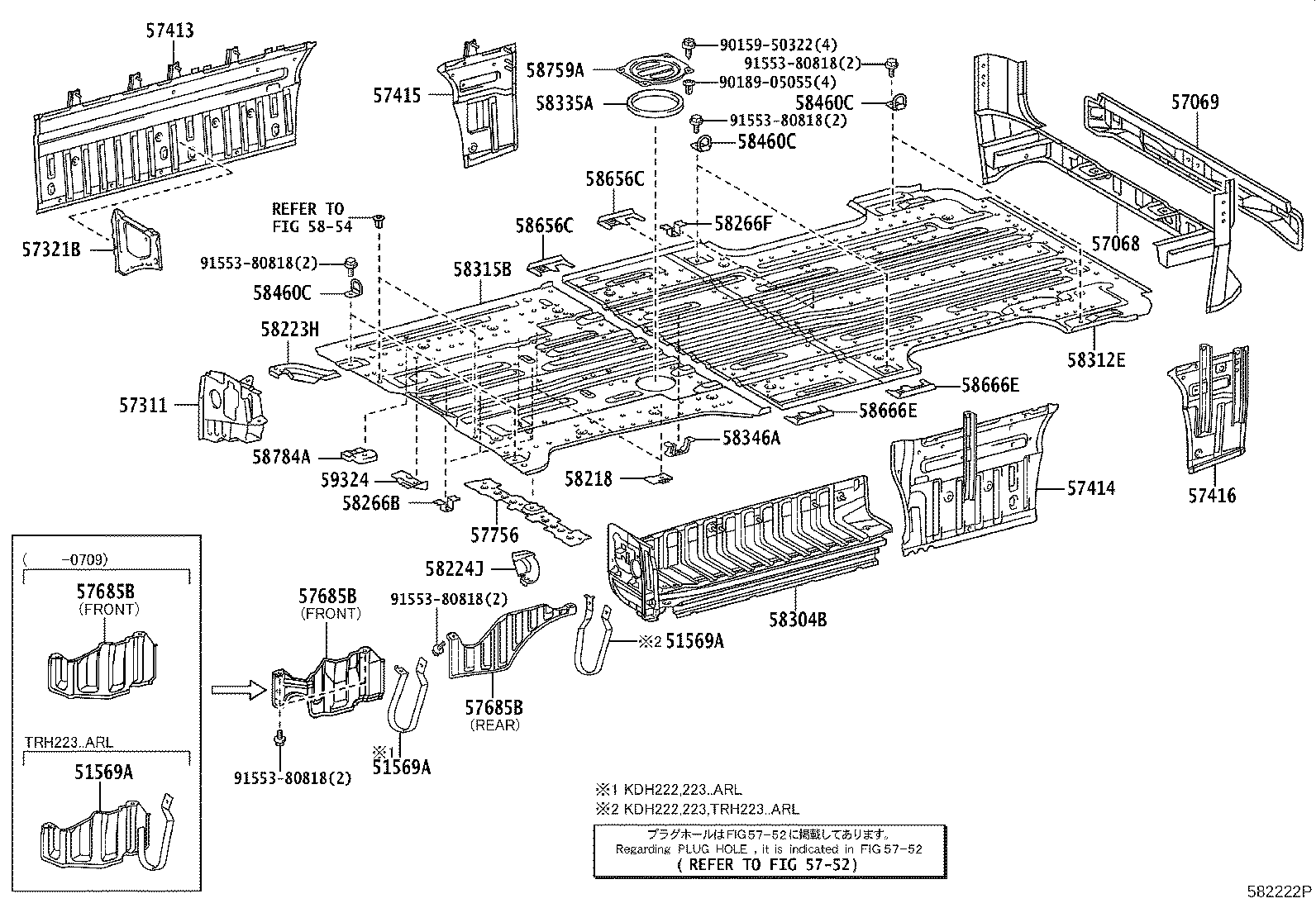

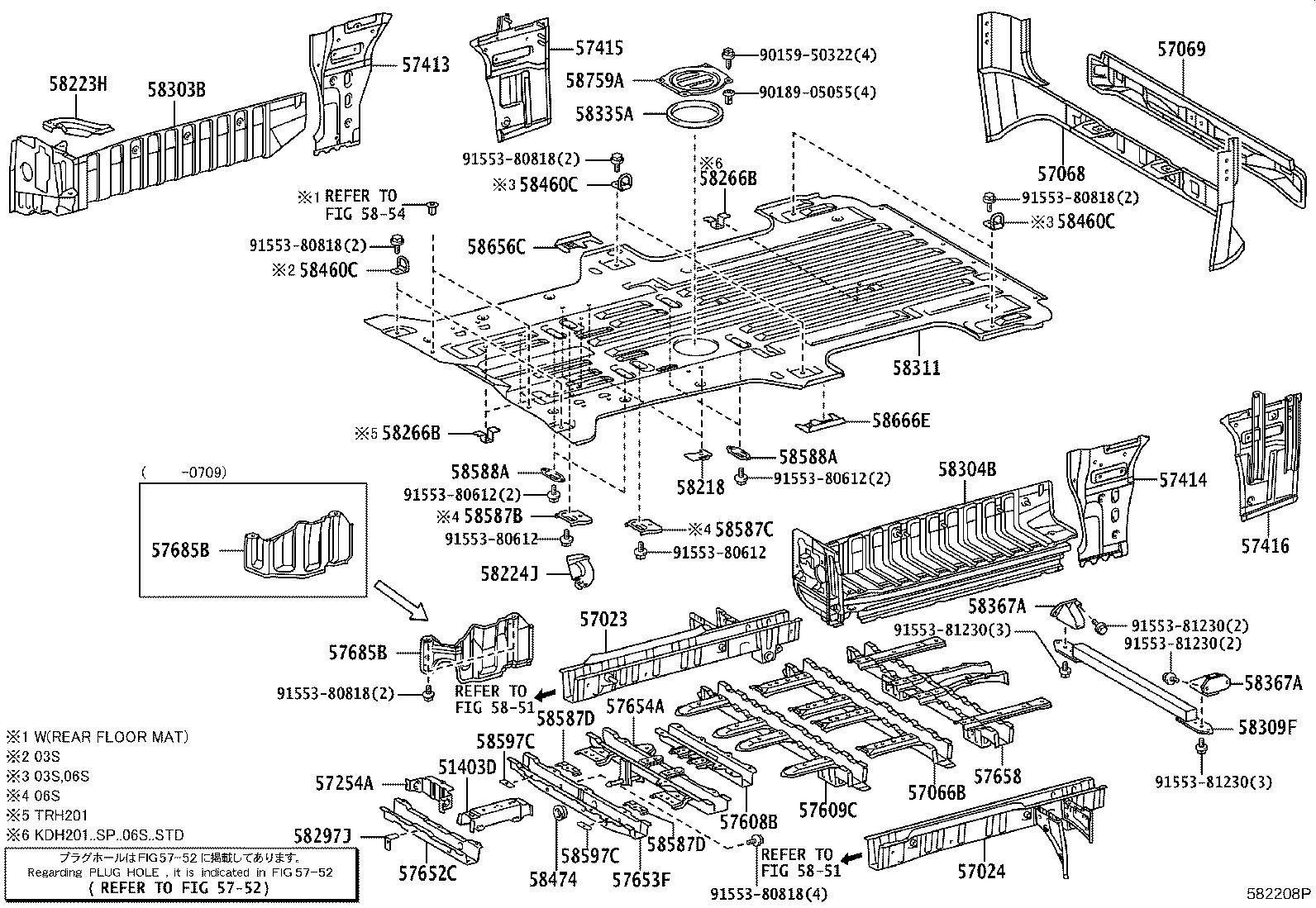

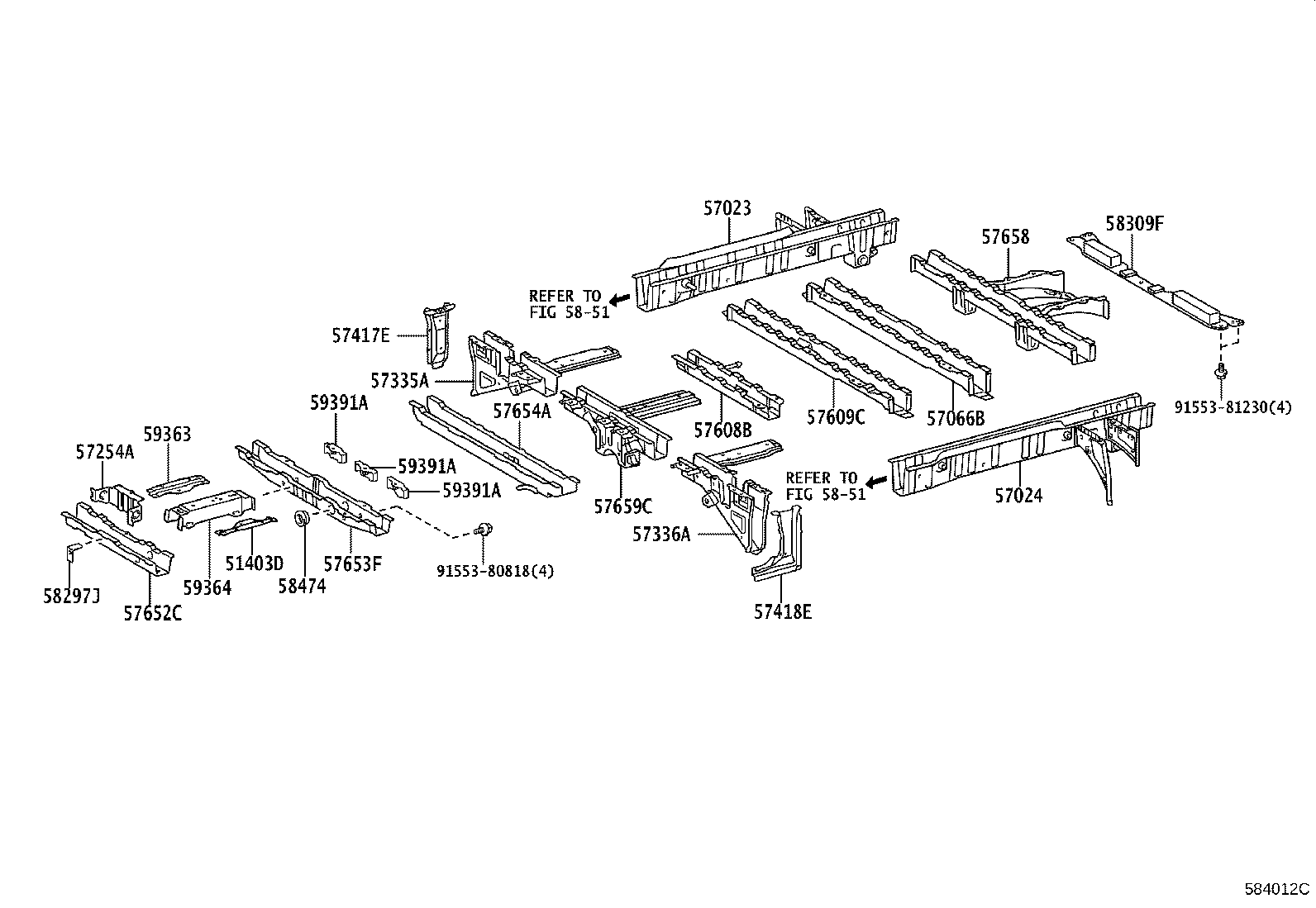

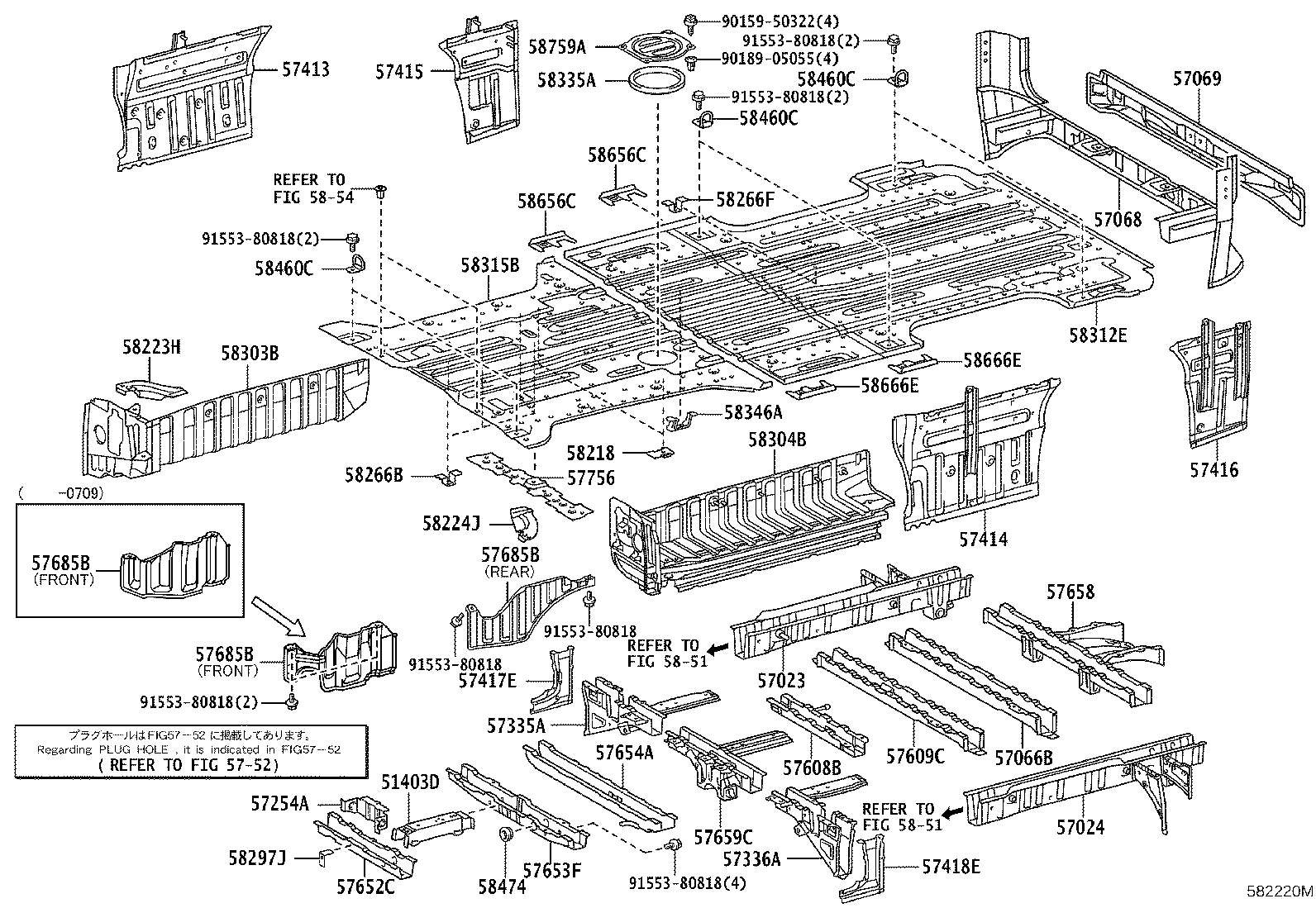

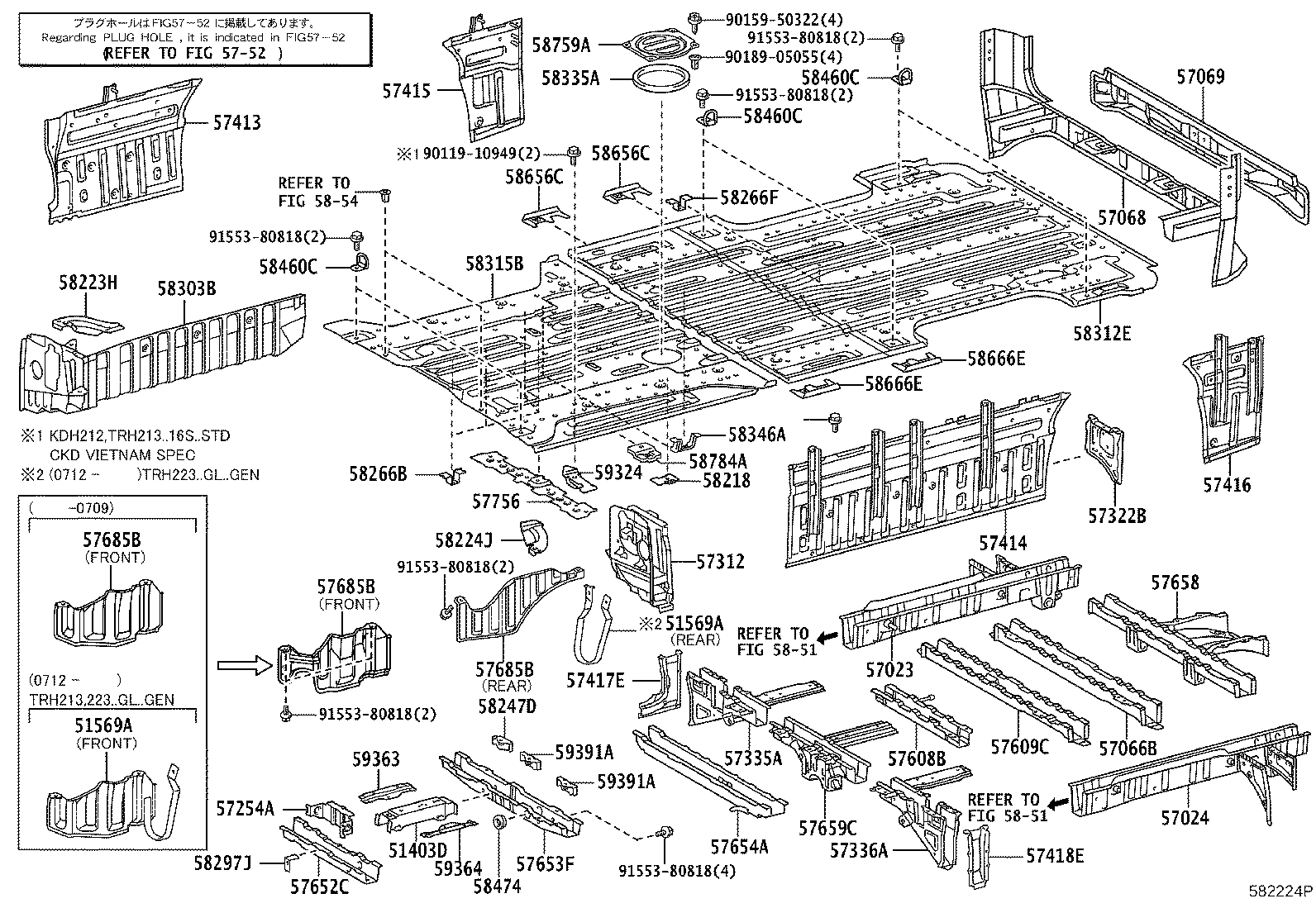

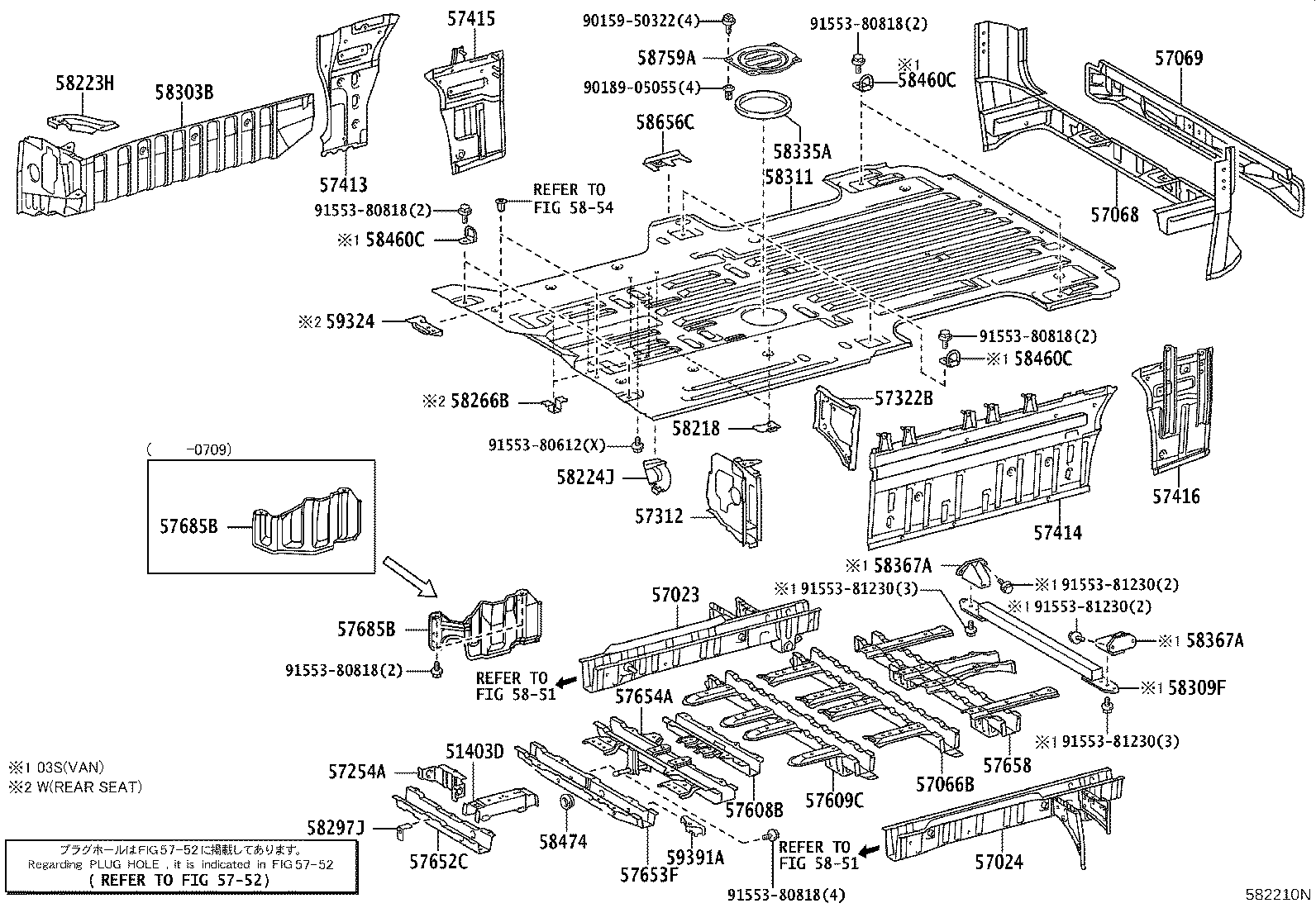

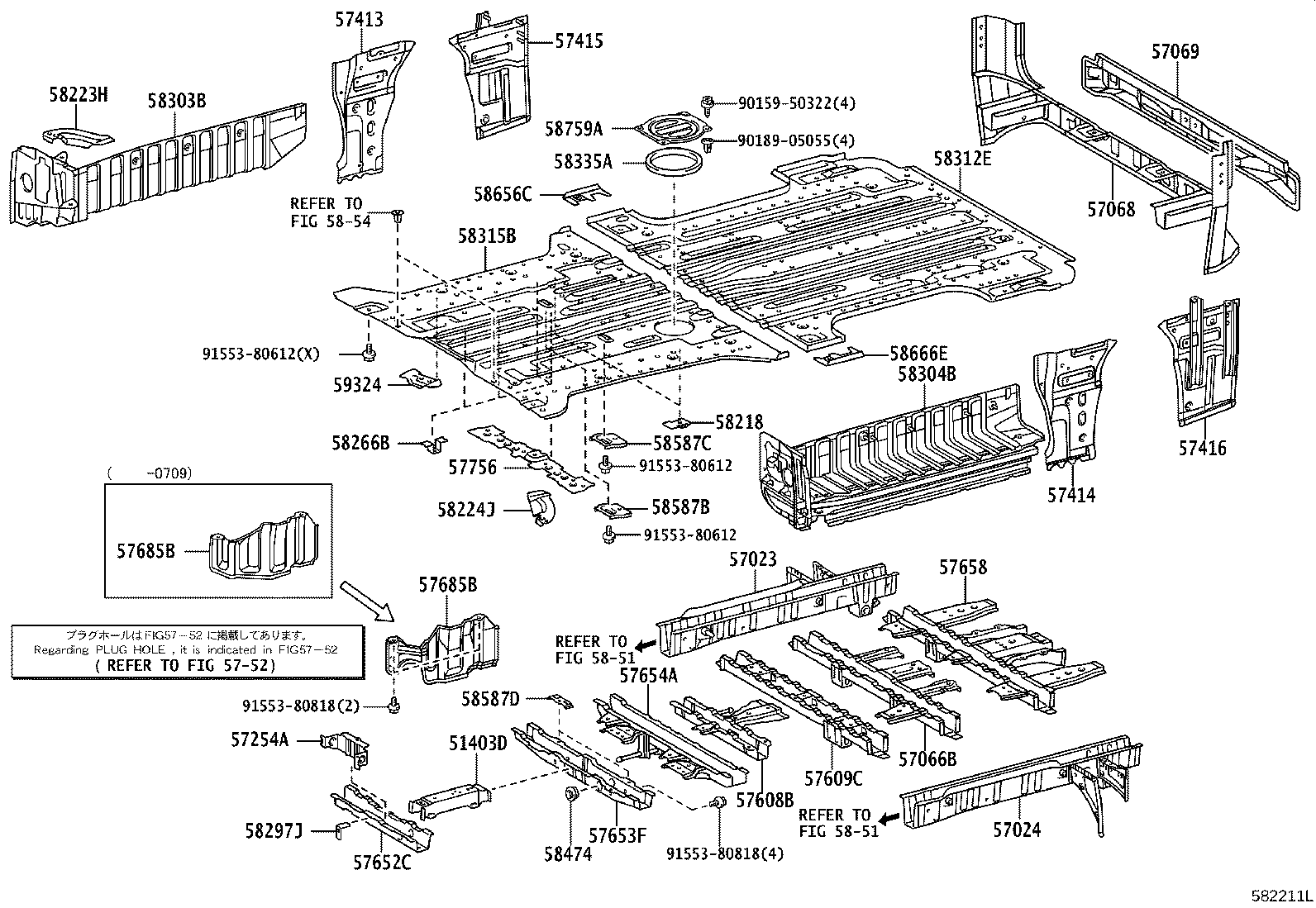

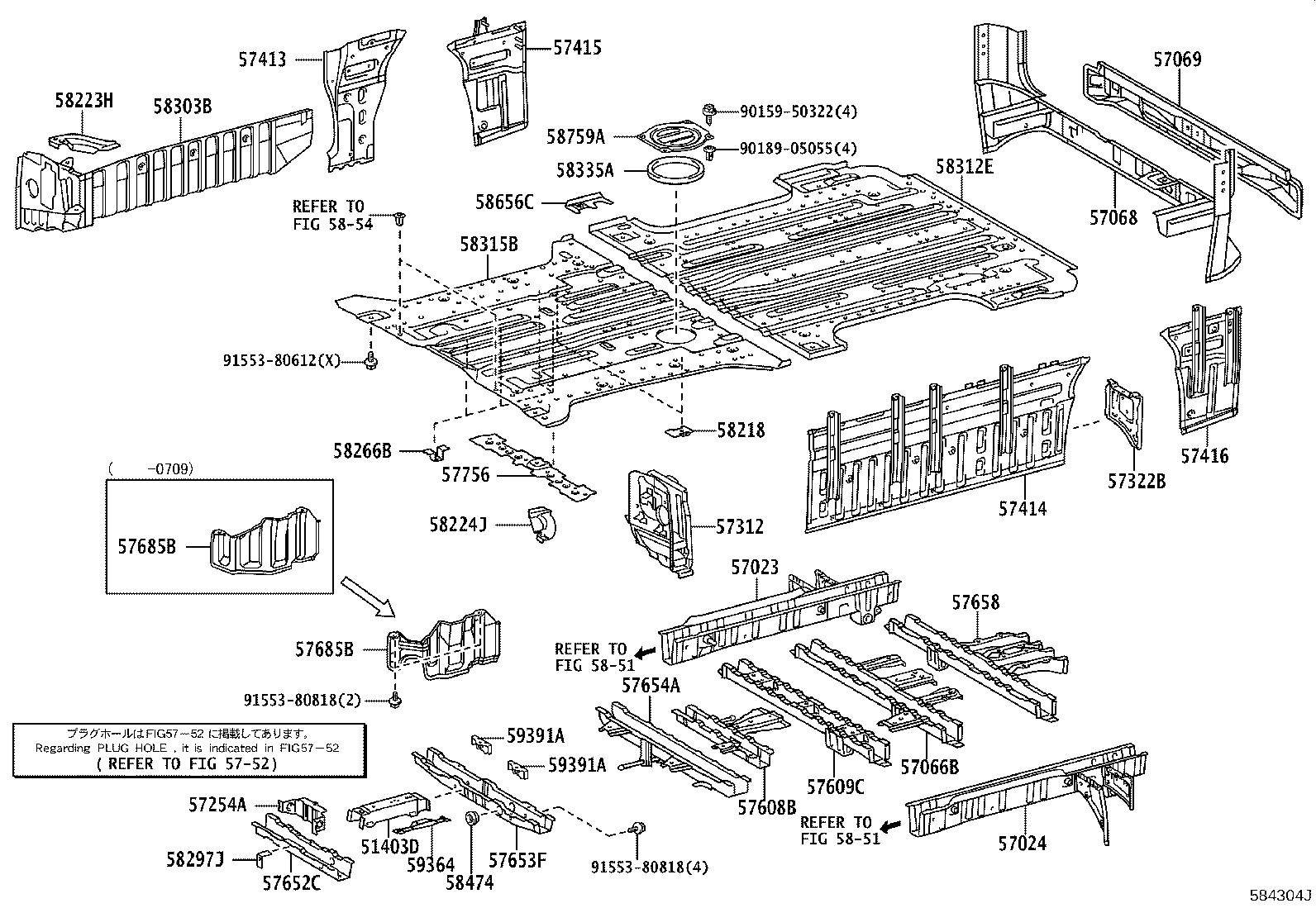

Rear Floor Panel & Rear Floor Member
60 part groups · 9 illustrations
Part groups
| PNC | Description |
|---|---|
| 51403D | Bracket Sub-assy, Engine Rear Mounting |
| 51569A | Guard, Propeller Shaft |
| 57023 | Member Sub-assy, Rear Side, RH |
| 57024 | Member Sub-assy, Rear Side, LH |
| 57066B | Member Sub-assy, Rear Floor Cross, NO.6 |
| 57068 | Member Sub-assy, Rear Floor Rear Cross, Inner |
| 57069 | Member Sub-assy, Rear Floor Rear Cross, Outer |
| 57254A | Reinforcement, Engine Rear Mounting Member |
| 57311 | Outrigger, NO.1 RH |
| 57312 | Outrigger, NO.1 LH |
| 57321B | Outrigger, NO.5, RH |
| 57322B | Outrigger, NO.5, LH |
| 57335A | Outrigger, NO.2 Front RH |
| 57336A | Outrigger, NO.2 Front LH |
| 57413 | Rail, Floor Side, Center RH |
| 57414 | Rail, Floor Side, Center LH |
| 57415 | Rail, Floor Side, Rear RH |
| 57416 | Rail, Floor Side, Rear LH |
| 57417E | Reinforcement, Floor Side, Inner RH |
| 57418E | Reinforcement, Floor Side, Inner LH |
| 57608B | Member Sub-assy, Rear Floor Cross, NO.4 |
| 57609C | Member Sub-assy, Rear Floor Cross, NO.5 |
| 57652C | Member, Rear Floor Cross, NO.1 |
| 57653F | Member, Rear Floor Cross, NO.2 |
| 57654A | Member, Rear Floor Cross, NO.3 |
| 57658 | Member, Rear Floor Cross, NO.7 |
| 57659C | Member, Rear Floor Cross, NO.8 |
| 57685B | Guard, Fuel Tank |
| 57756 | Plate, Rear Floor NO.2 Crossmember |
| 58218 | Plate, Seat Floor Panel |
| 58223H | Reinforcement, Floor Panel Side, RH |
| 58224J | Reinforcement, Floor Panel Side, LH |
| 58247D | Bracket, Rear Seat Hinge, Outer RH |
| 58266B | Bracket, Fuel Tube Clamp |
| 58266F | Bracket, Fuel Tube Clamp, Rear |
| 58297J | Retainer, Floor Clamp |
| 58303B | Step Sub-assy, Rear Floor, RH |
| 58304B | Step Sub-assy, Rear Floor, LH |
| 58309F | Balancer Sub-assy, Rear Floor |
| 58311 | Pan, Rear Floor |
| 58312E | Panel, Rear Floor, Rear |
| 58315B | Panel, Rear Floor, Front |
| 58335A | Seal, Rear Floor Side Service Hole Cover |
| 58346A | Bracket, Rear Floor Heat Insulator, NO.2 |
| 58367A | Bracket, Rear Floor Balancer |
| 58460C | Striker Assy, Luggage Hold Belt |
| 58474 | Cover, Inspection Hole |
| 58587B | Plate, NO.3 Seat Leg Space Pocket, NO.1 RH |
| 58587C | Plate, NO.3 Seat Leg Space Pocket, NO.1 LH |
| 58587D | Plate, NO.3 Seat Leg Space Pocket, NO.1 |
| 58588A | Plate, NO.3 Seat Leg Space Pocket, NO.2 |
| 58597C | Plate, Seat Track Set |
| 58656C | Plate, Rear Floor, Center Lower NO.2 RH |
| 58666E | Plate, Rear Floor, Center Lower NO.2 LH |
| 58759A | Cover, Fuel Tank Inspection Hole |
| 58784A | Support, Tool Bag |
| 59324 | Base, Sub Floor Leg, NO.2 |
| 59363 | Retainer, Rear Seat, NO.1 C |
| 59364 | Retainer, Rear Seat, NO.1 D |
| 59391A | Retainer, Rear Floor, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
