Toyota Land Cruiser
1990-01 → 2008-08 · chassis FJ,FZJ,HDJ,HJ,HZJ,KZJ,LJ,PZJ,RJ7# · catalogue 781330 · United States
Discontinued model
Data version 2014-05

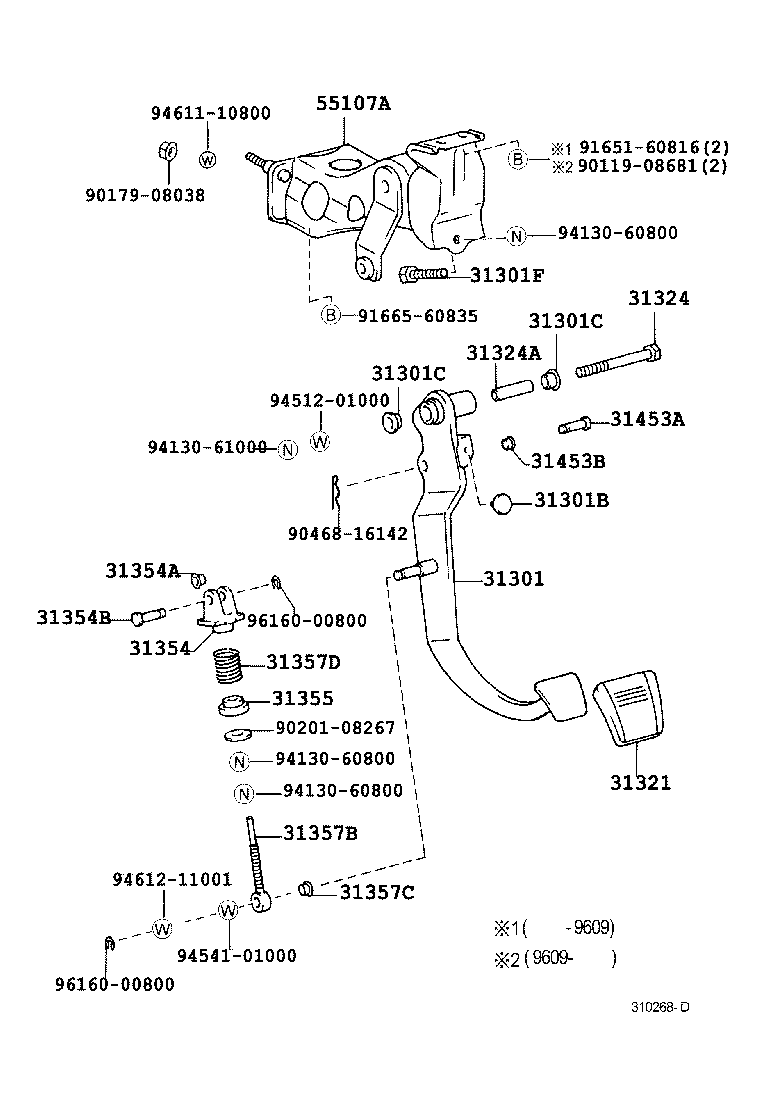

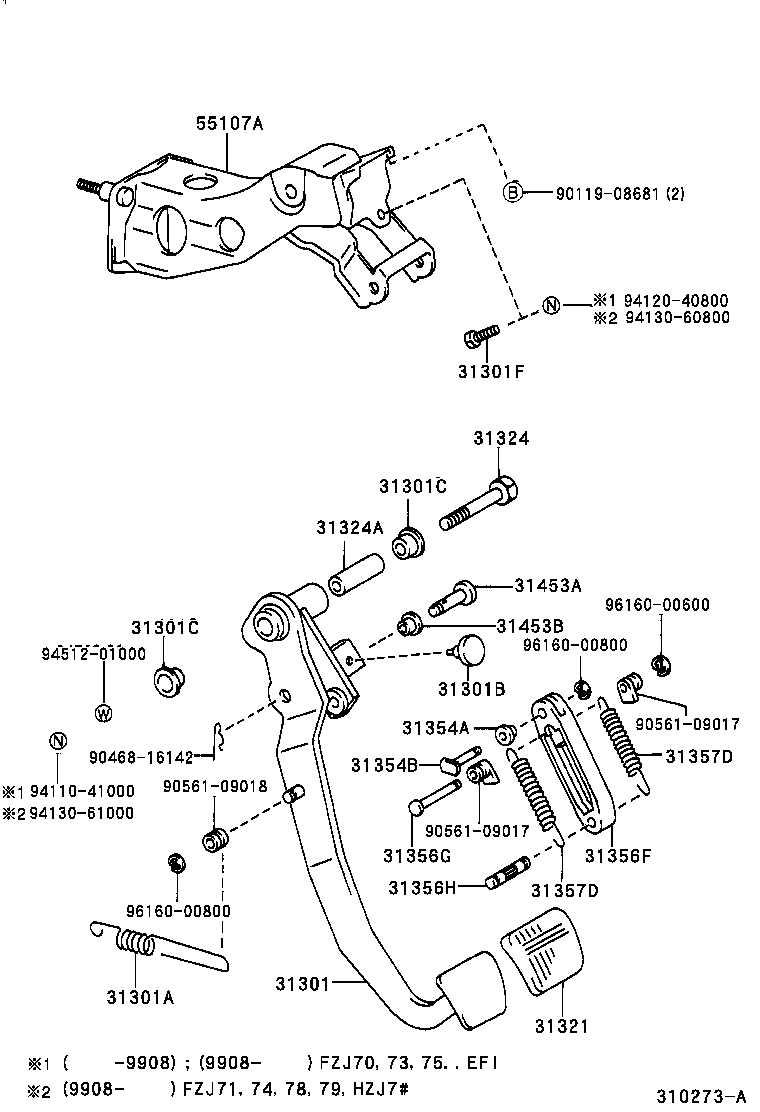

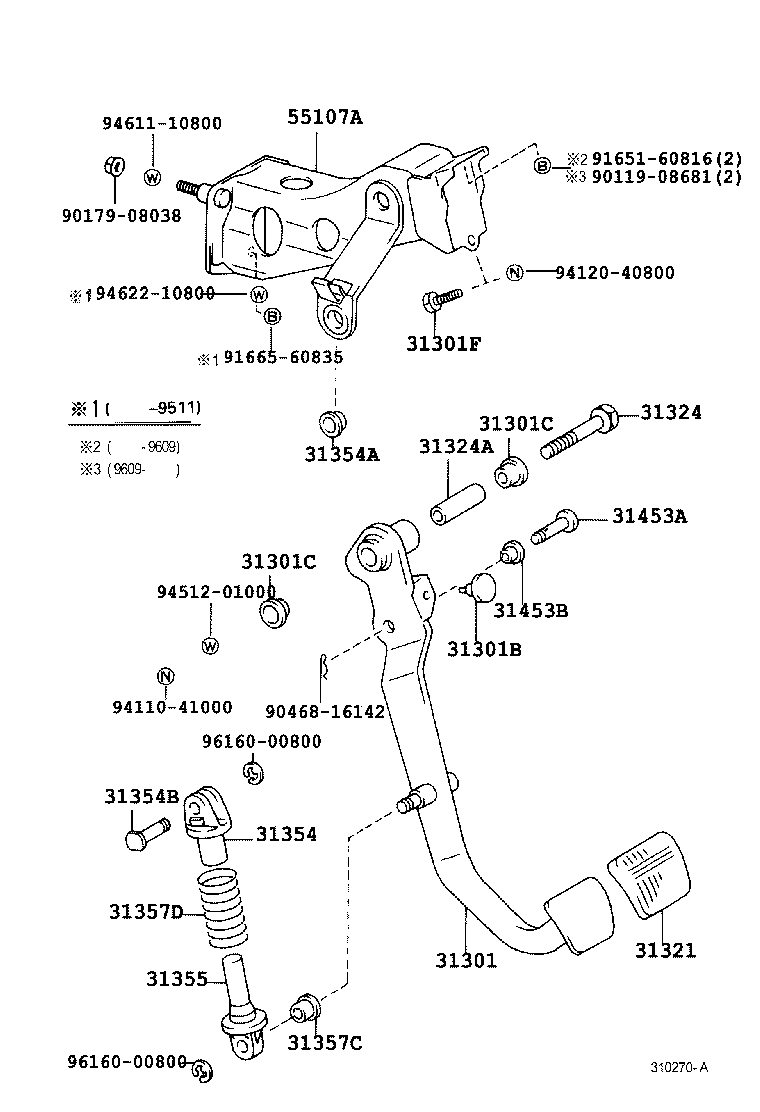

Clutch Pedal & Flexible Hose
32 part groups · 21 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 31301 | Pedal Sub-assy, Clutch |
| 31301A | Spring(FOR CLUTCH PEDAL) |
| 31301B | Cushion, NO.1(FOR CLUTCH PEDAL) |
| 31301C | Bush(FOR CLUTCH PEDAL) |
| 31301F | Bolt(FOR CLUTCH PEDAL STOPPER) |
| 31321 | Pad, Clutch Pedal |
| 31324 | Shaft, Clutch Pedal |
| 31324A | Collar, Clutch Pedal Shaft |
| 31354 | Seat, Clutch Pedal Spring, Upper |
| 31354A | Bush(FOR CLUTCH PEDAL SPRING SEAT UPPER) |
| 31354B | Pin, W/Hole(FOR CLUTCH PEDAL SPRING SEAT UPPER) |
| 31355 | Seat, Clutch Pedal Spring, Lower |
| 31356F | Plate, Clutch Pedal Over Center, NO.1 |
| 31356G | Pin(FOR CLUTCH PEDAL SUPPORT OVER CENTER PLATE) |
| 31356H | Pin, NO.2(FOR CLUTCH PEDAL SUPPORT OVER CENTER PLATE) |
| 31357B | Rod, Over Center Adjusting |
| 31357C | Bush(FOR OVER CENTER ADJUSTING ROD) |
| 31357D | Spring, Compression(FOR OVER CENTER ADJUSTING ROD) |
| 31418 | Hose, Clutch |
| 31453A | Pin, W/Hole(FOR CLUTCH MASTER CYLINDER PUSH ROD CLEVIS) |
| 31453B | Bush(FOR CLUTCH MASTER CYLINDER PUSH ROD CLEVIS) |
| 31481 | Tube, Clutch Master Cylinder TO Flexible Hose |
| 31481A | Hose, Clutch, NO.1 |
| 31481B | Way(FOR CLUTCH TUBE) |
| 31481J | Tube, Clutch Master Cylinder TO 2 Way |
| 31481K | Tube, Master Cylinder TO Tube Connector |
| 31484 | Bracket, Flexible Hose(FOR CLUTCH) |
| 31484A | Bracket, Flexible Hose, NO.1(FOR CLUTCH) |
| 31485 | Bracket, Flexible Hose, NO.2(FOR CLUTCH) |
| 31489 | Tube, Tube Connector TO Flexible Hose |
| 31495 | Way, Clutch Tube |
| 55107A | Support Sub-assy, Clutch Pedal |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
