Toyota Land Cruiser
1990-01 → 2008-08 · chassis FJ,FZJ,HDJ,HJ,HZJ,KZJ,LJ,PZJ,RJ7# · catalogue 781330 · United States
Discontinued model
Data version 2014-05

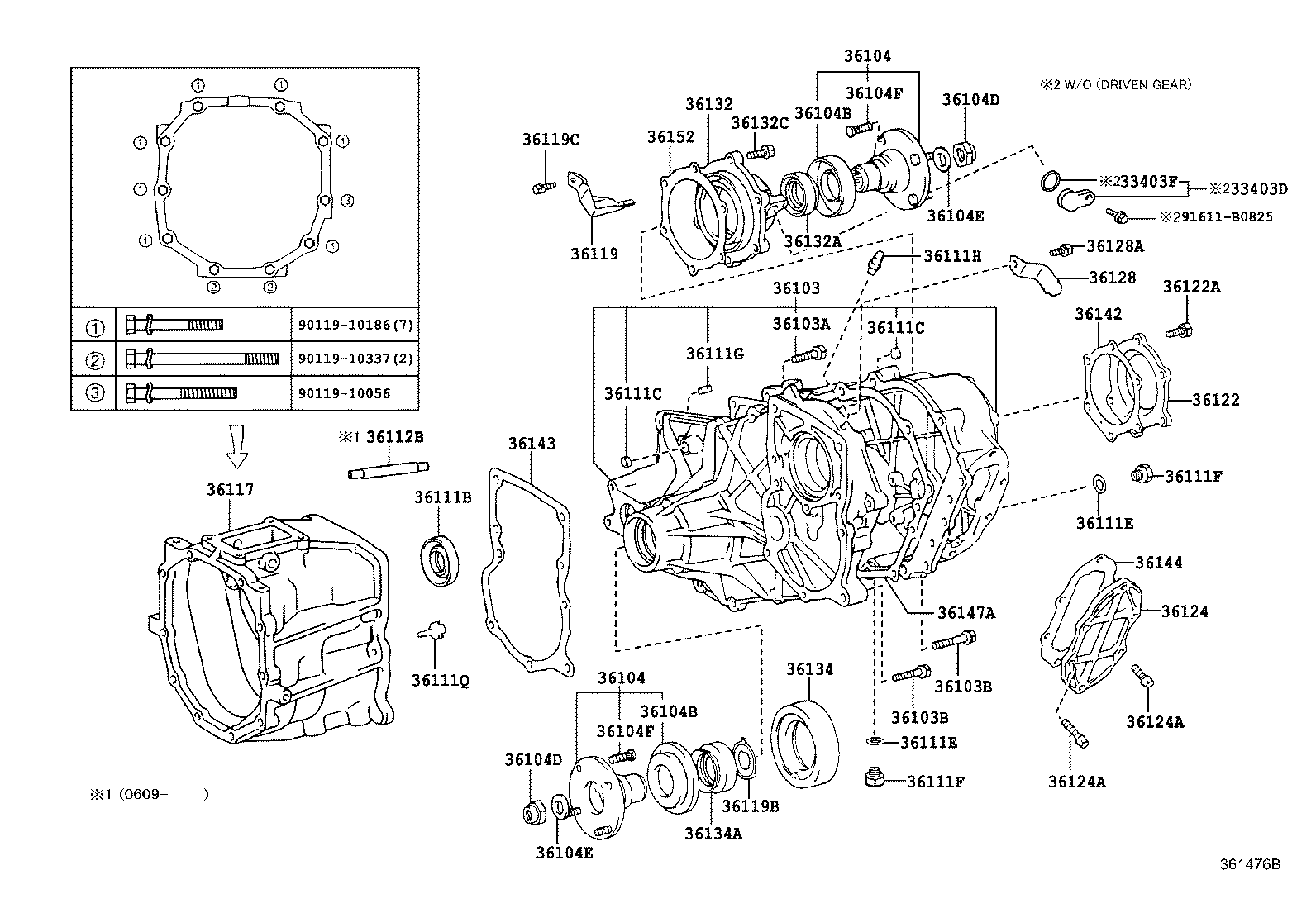

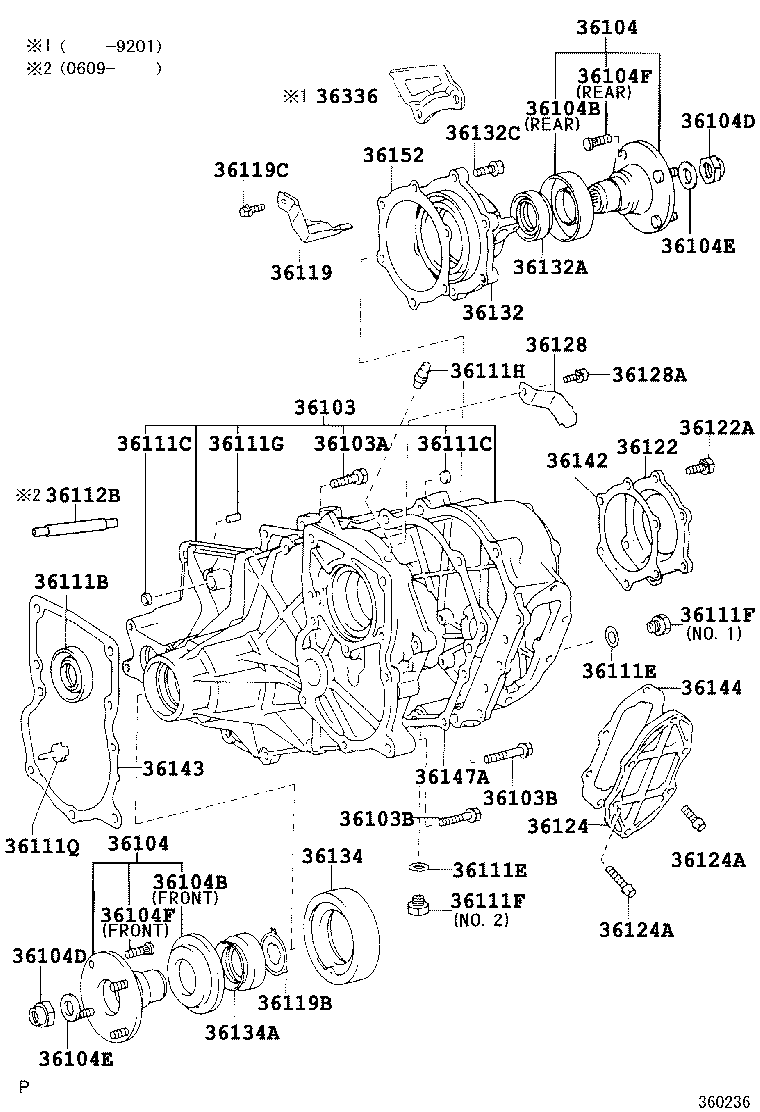

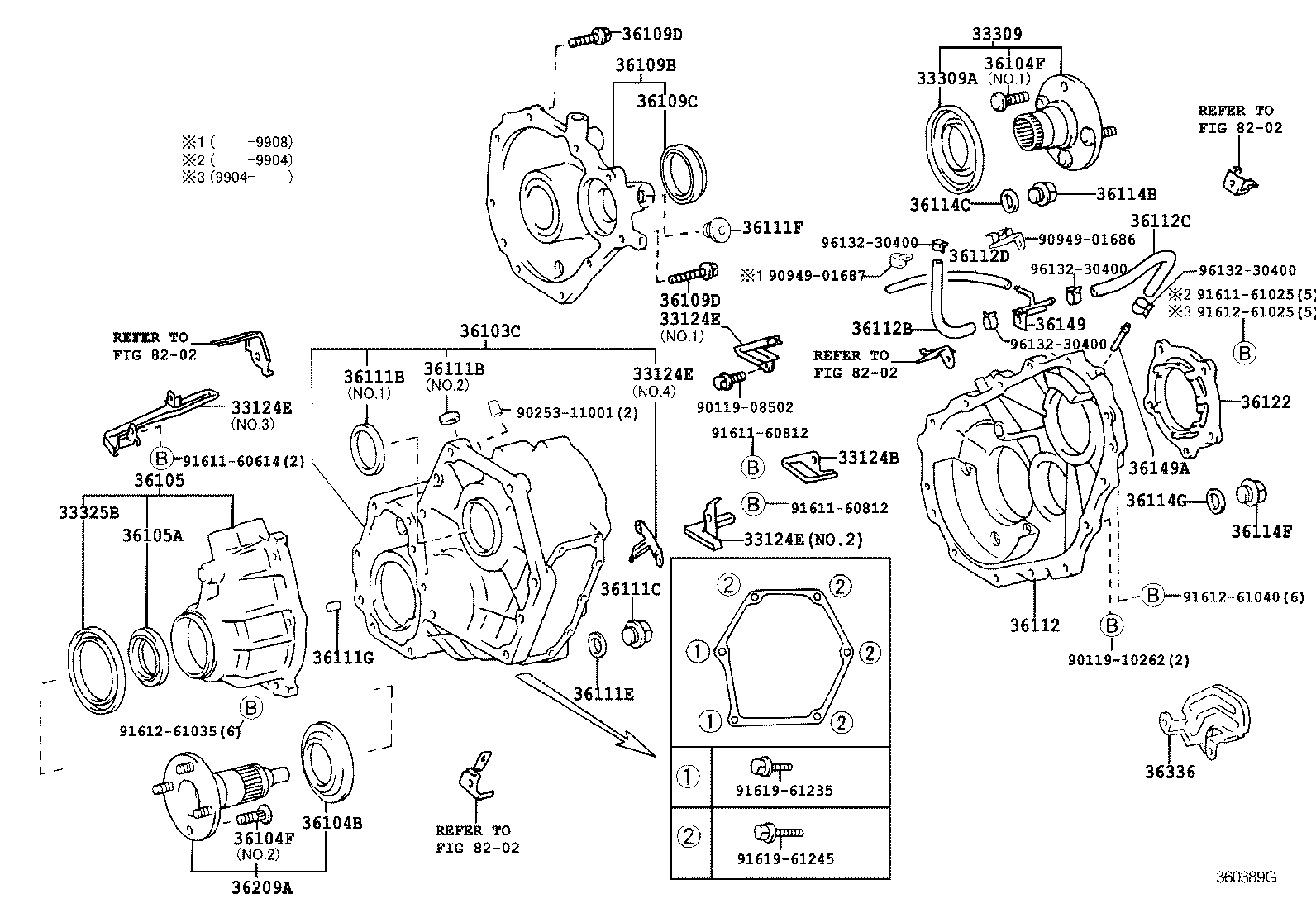

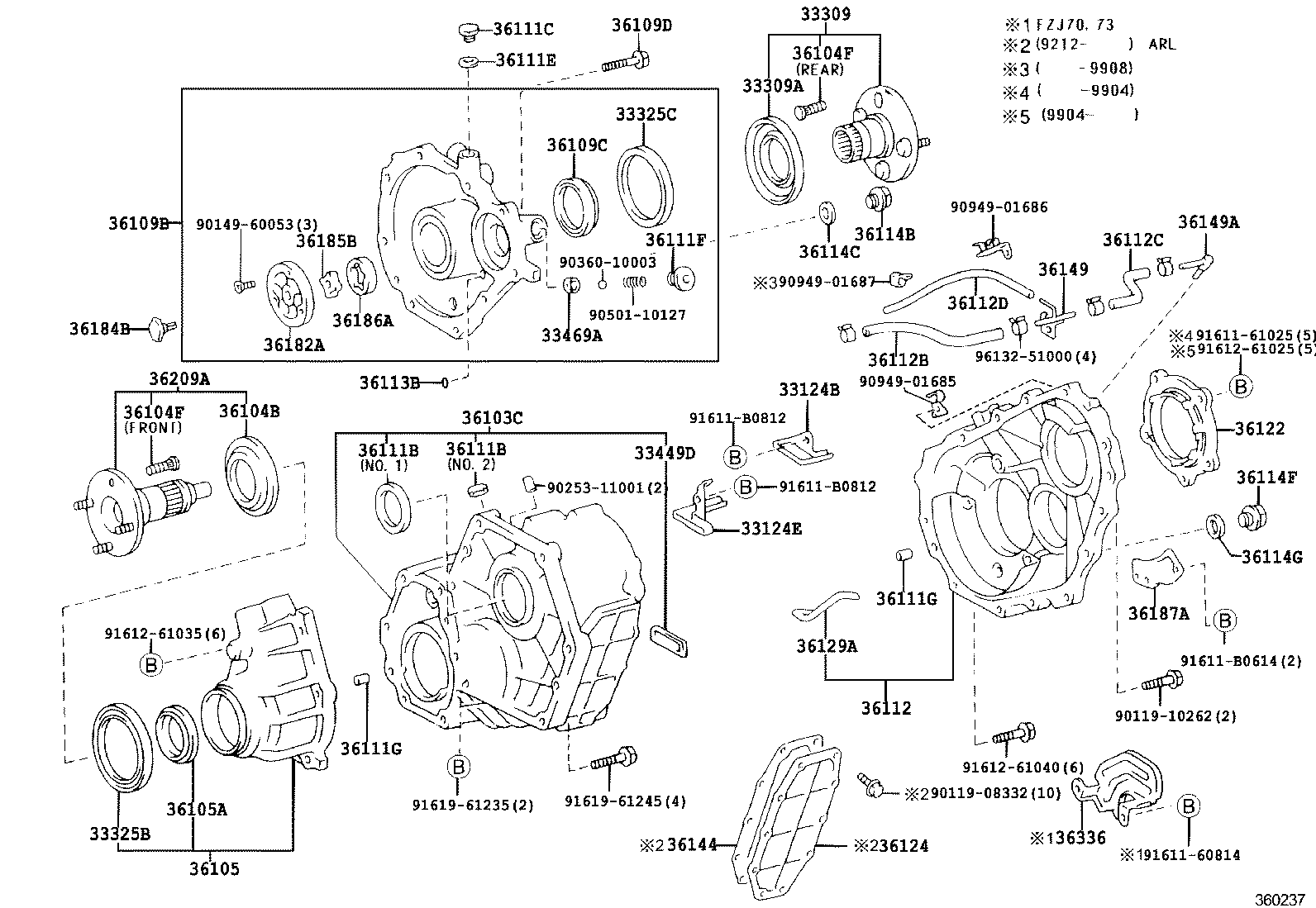

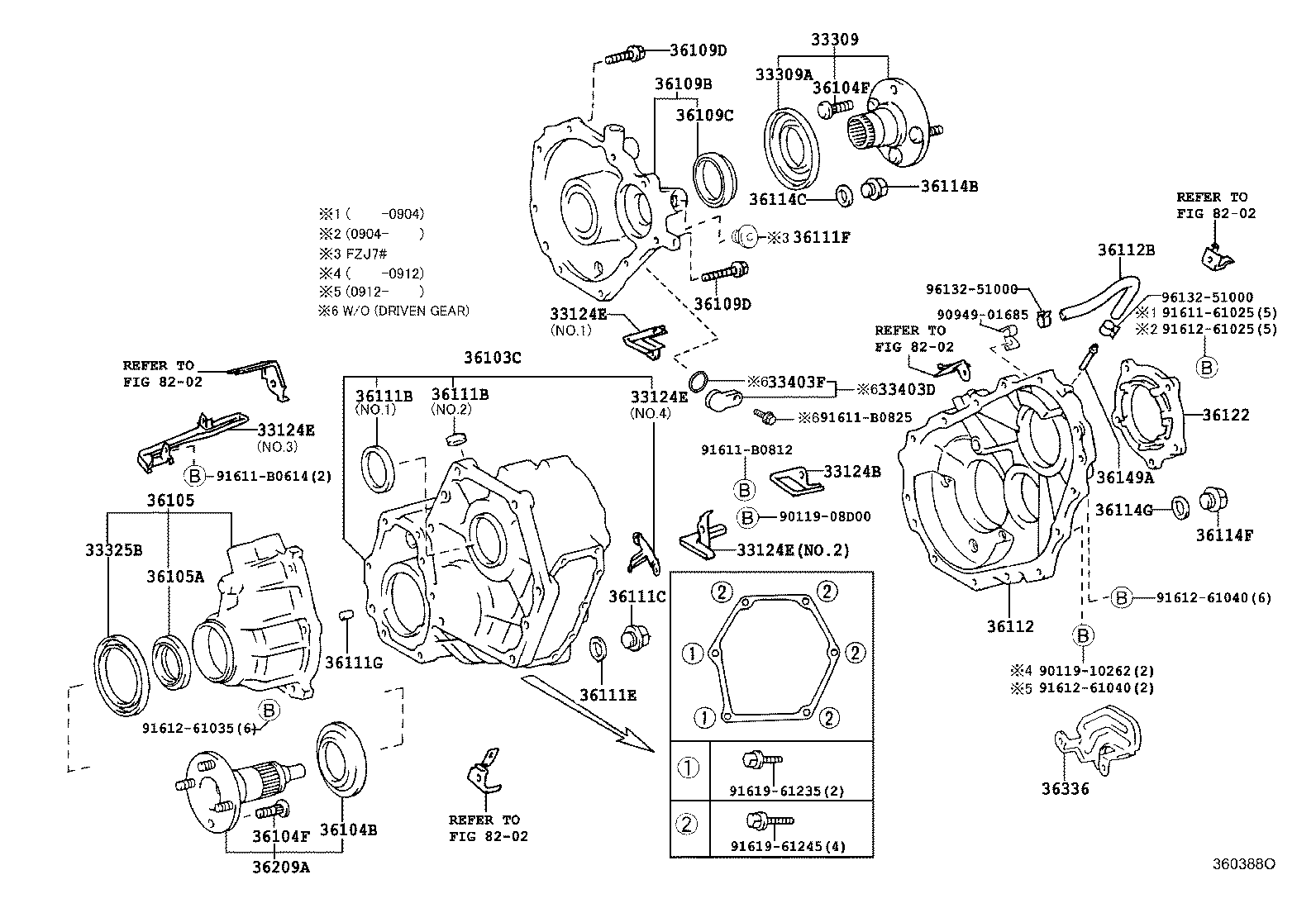

Transfer Case & Extension Housing
68 part groups · 9 illustrations
Part groups
| PNC | Description |
|---|---|
| 33124B | Pipe, Oil Receiver(FOR TRANSFER REAR CASE) |
| 33124E | Pipe, Oil Receiver(FOR TRANSFER) |
| 33309 | Flange Sub-assy, Transfer Output Shaft Companion |
| 33309A | Deflector, Dust |
| 33325B | Deflector, Dust (FOR TRANSFER EXTENSION FRONT HOUSING) |
| 33325C | Deflector, Dust (FOR TRANSFER EXTENSION REAR HOUSING) |
| 33449D | Magnet (FOR TRANSFER CASE) |
| 33469A | Seat, Relief Valve (FOR TRANSFER EXTENSION REAR HOUSING) |
| 36103 | Case Sub-assy, Transfer |
| 36103A | Bolt (FOR TRANSFER CASE) |
| 36103B | Bolt (FOR TRANSFER CASE & ADAPTER SETTING) |
| 36103C | Case, Transfer, Front |
| 36104 | Flange, Companion (FOR TRANSFER OUTPUT SHAFT) |
| 36104B | Deflector, Dust (FOR TRANSFER OUTPUT SHAFT) |
| 36104D | Nut (FOR TRANSFER OUTPUT SHAFT) |
| 36104E | Washer, Plate (FOR TRANSFER OUTPUT SHAFT) |
| 36104F | Bolt (FOR TRANSFER OUTPUT SHAFT COMPANION FLANGE) |
| 36105 | Housing Sub-assy, Transfer Extension, Front |
| 36105A | Seal, Oil (TRANSFER EXTENSION FRONT HOUSING SUB-ASSY) |
| 36109B | Housing Sub-assy, Transfer Extension, Rear |
| 36109C | Seal, Oil (TRANSFER EXTENSION REAR HOUSING SUB-ASSY) |
| 36109D | Bolt (FOR TRANSFER EXTENSION REAR HOUSING) |
| 36111B | Seal, Oil (FOR TRANSFER CASE) |
| 36111C | Plug (FOR TRANSFER CASE) |
| 36111E | Gasket (FOR TRANSFER CASE) |
| 36111F | Plug (FOR TRANSFER CASE) |
| 36111G | Pin, Straight (FOR TRANSFER CASE) |
| 36111H | Plug, Breather (FOR TRANSFER CASE) |
| 36111Q | Pipe, Oil Receiver |
| 36112 | Case, Transfer, Rear |
| 36112B | Hose, NO.1 (FOR TRANSFER REAR CASE) |
| 36112C | Hose, NO.2 (FOR TRANSFER REAR CASE) |
| 36112D | Hose, NO.3 (FOR TRANSFER REAR CASE) |
| 36113B | Ring, O (FOR TRANSFER CASE PLUG) |
| 36114B | Plug, NO.1 (FOR TRANSFER CASE) |
| 36114C | Gasket, NO.1 (FOR TRANSFER CASE) |
| 36114F | Plug (FOR TRANSFER DRAIN) |
| 36114G | Gasket (FOR TRANSFER DRAIN PLUG) |
| 36117 | Adapter, Transfer |
| 36119 | Receiver, Transfer Oil, NO.1 |
| 36119B | Receiver, Transfer Oil, NO.2 |
| 36119C | Bolt (FOR TRANSFER OIL RECEIVER NO.1) |
| 36122 | Cover, Transfer Case, NO.2 |
| 36122A | Bolt (FOR TRANSFER CASE)Cover NO.2 |
| 36124 | Cover, Transfer Power Take-off |
| 36124A | Bolt (FOR TRANSFER POWER TAKE-OFF COVER) |
| 36128 | Deflector, Breather Oil |
| 36128A | Bolt (FOR BREATHER OIL DEFLECTOR) |
| 36129A | Tube, Transfer Oil |
| 36132 | Retainer, Output Shaft Bearing, Rear NO.1 |
| 36132A | Seal, Oil (FOR OUTPUT SHAFT RETAINER) |
| 36132C | Bolt (FOR OUTPUT SHAFT BEARING RETAINER REAR NO.1) |
| 36134 | Retainer, Output Shaft Bearing, Front |
| 36134A | Seal, Oil (FOR OUTPUT SHAFT BEARING FRONT RETAINER) |
| 36142 | Gasket, Transfer Cover |
| 36143 | Gasket, Transfer Case, Front |
| 36144 | Gasket, Transfer Power Take-off Cover |
| 36147A | Gasket, Transfer Case |
| 36149 | Pipe, Transfer Breather |
| 36149A | Pipe, Transfer Breather, NO.2 |
| 36152 | Gasket, Output Shaft Bearing Retainer |
| 36182A | Cover, Transfer Oil Pump |
| 36184B | Shaft, Transfer Oil Pump Drive |
| 36185B | Rotor, Transfer Oil Pump Drive |
| 36186A | Rotor, Transfer Oil Pump Driven |
| 36187A | Strainr, Transfer Oil, NO.1 |
| 36209A | Shaft, Transfer Output, Front |
| 36336 | Insulator, Transfer Heat |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
