Toyota Land Cruiser
2007-01 → present · chassis FZJ7#,GDJ7#,GDJL7#,GRJ7#,HZJ7#,VDJ7#,VDJL7# · catalogue 781370 · United States
Supported model
Data version 2024-10

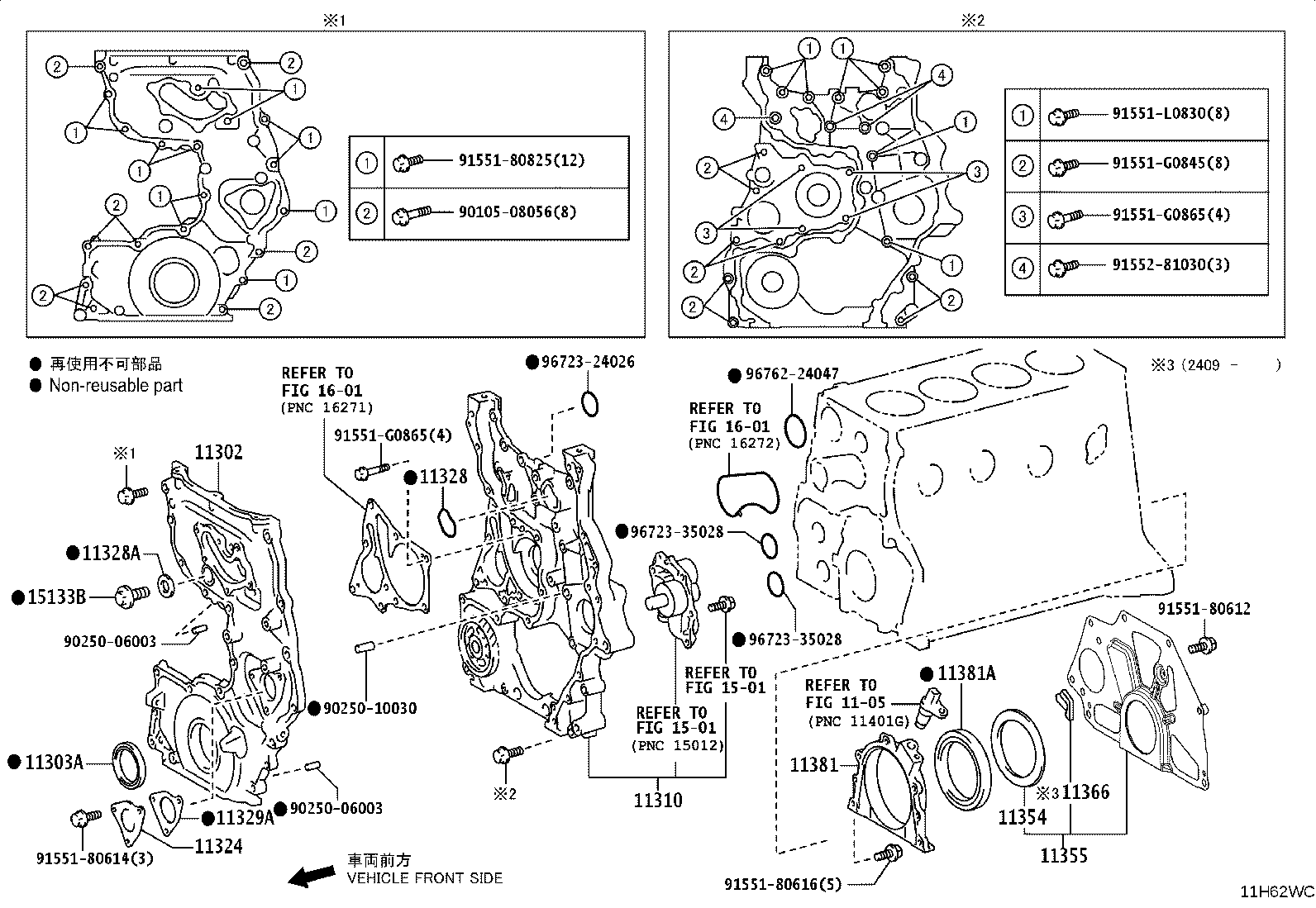

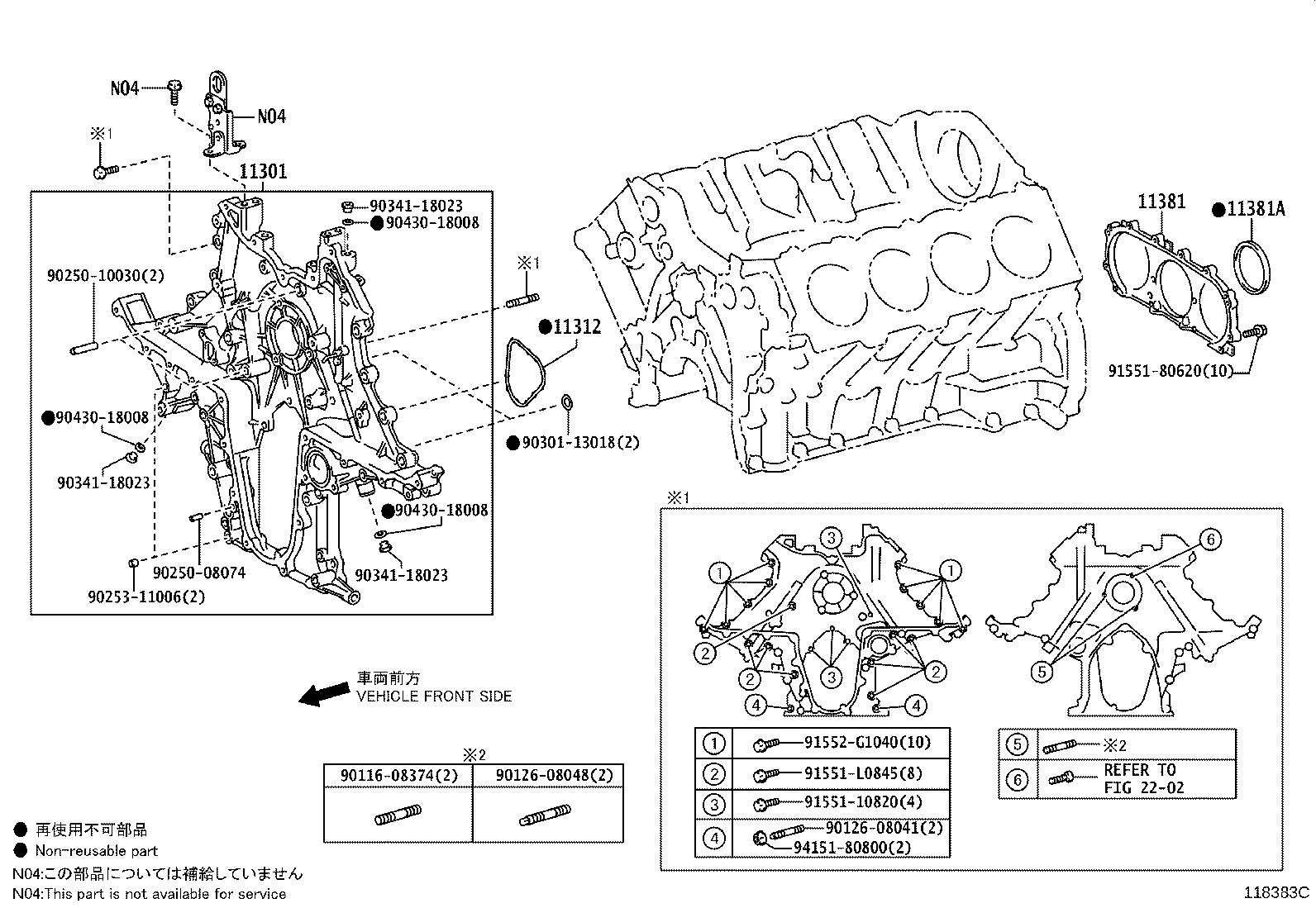

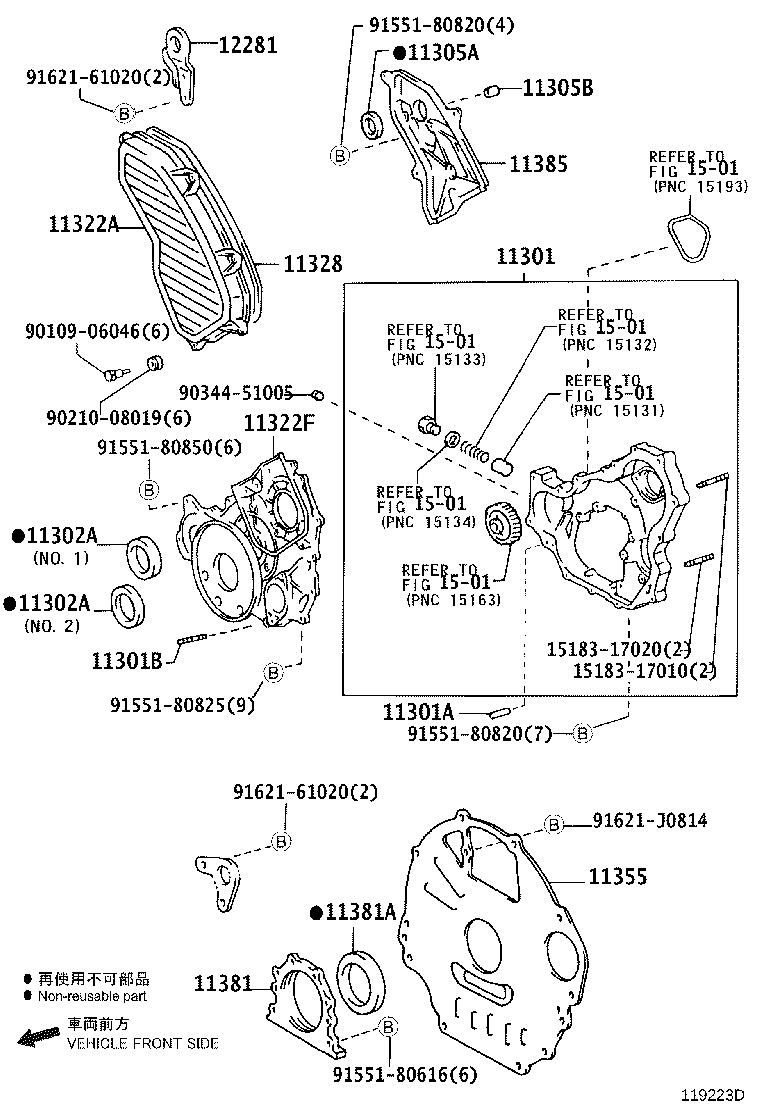

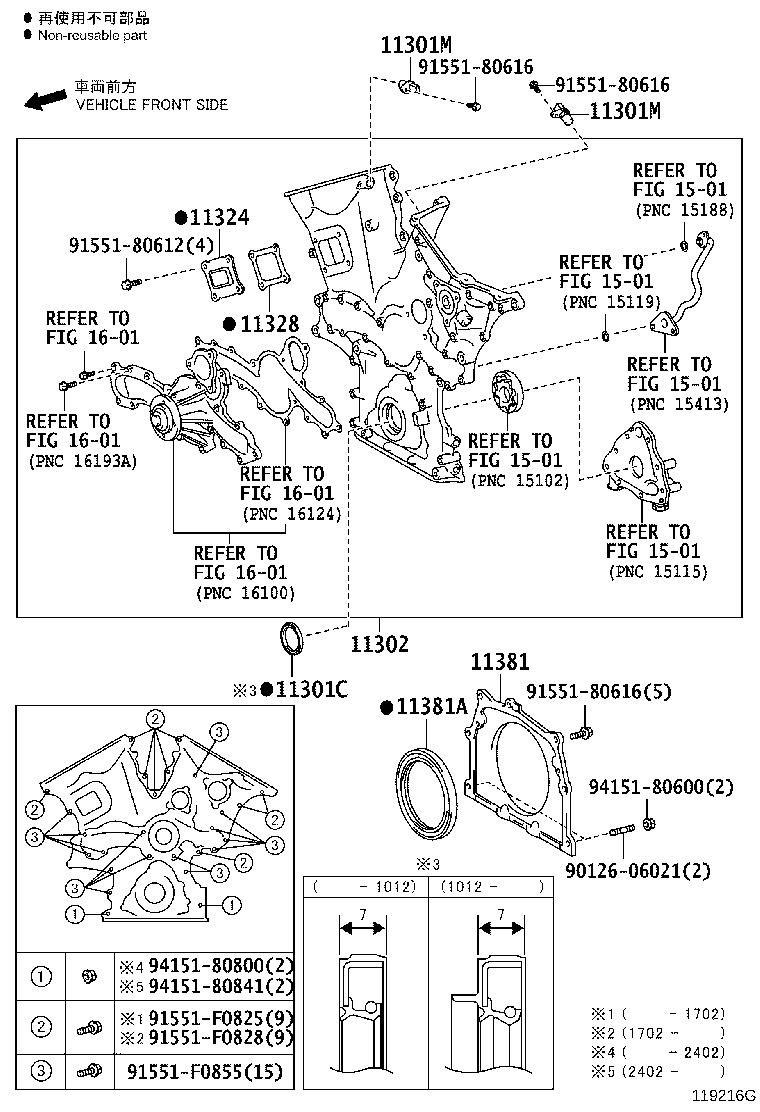

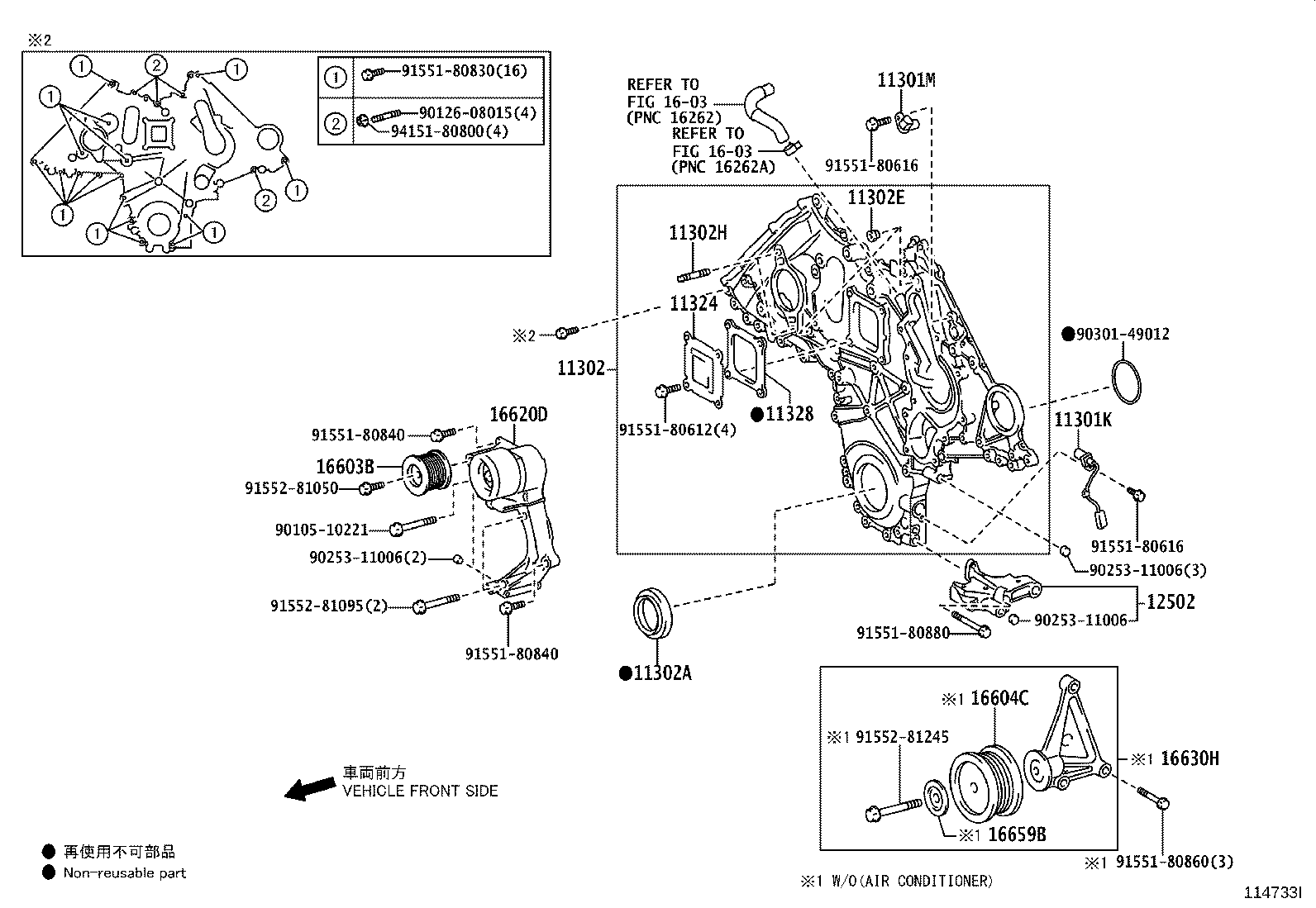

Timing Gear Cover & Rear End Plate
38 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 11301 | Case Sub-assy, Timing Gear |
| 11301A | Pin, Straight(FOR TIMING GEAR CASE) |
| 11301B | Bolt,Stud(FOR TIMING GEAR CASE) |
| 11301C | Seal, Oil(FOR TIMING GEAR CASE OR TIMING CHAIN CASE) |
| 11301F | Plate, Water Pump Thermostat Guide |
| 11301K | Sensor, Crank Position |
| 11301M | Sensor, Cam Position |
| 11302 | Cover Sub-assy, Timing Chain OR Belt |
| 11302A | Seal, Oil(FOR TIMING CHAIN OR BELT COVER) |
| 11302E | Plug, Straight(FOR TIMING GEAR COVER) |
| 11302H | Bolt, Stud(FOR TIMING GEAR COVER) |
| 11302U | Pin, Ring |
| 11303A | Seal, Oil(FOR CRANKSHAFT FRONT) |
| 11305A | Seal, Oil(FOR OIL SEAL RETAINER, NO.2) |
| 11305B | Pin, Ring(FOR OIL SEAL RETAINER, NO.2) |
| 11310 | Cover Assy, Timing Chain |
| 11312 | Gasket, Front End Plate |
| 11322A | Cover, Timing Belt, NO.1 |
| 11322F | Cover, Timing Gear, NO.2 |
| 11324 | Plate, Timing Chain Cover |
| 11328 | Gasket, Timing Gear OR Chain Cover |
| 11328A | Gasket, Timing Belt Cover, NO.1 |
| 11329A | Gasket, Timing Belt OR Chain Cover, NO.2 |
| 11354 | Seal, Flywheel Housing Dust |
| 11355 | Plate, Rear End |
| 11366 | Seal, Flywheel Housing Under Cover Dust |
| 11381 | Retainer, Engine Rear Oil Seal |
| 11381A | Seal, Engine Rear Oil |
| 11385 | Retainer, Camshaft Oil Seal |
| 12281 | Hanger, Engine, NO.1 |
| 12502 | Bracket Sub-assy, Chain Cover & Compressor |
| 15133B | Plug, Oil Pump Relief Valve |
| 15785B | Gasket, Oil Cooler |
| 16603B | Pulley Sub-assy, Idler |
| 16604C | Pulley Sub-assy, Idler, NO.2 |
| 16620D | Tensioner Assy, V-ribbed Belt |
| 16630H | Pulley Assy, Idler |
| 16659B | Plate, Idler Pulley Cover, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
