Toyota Land Cruiser
2007-01 → present · chassis FZJ7#,GDJ7#,GDJL7#,GRJ7#,HZJ7#,VDJ7#,VDJL7# · catalogue 781370 · United States
Supported model
Data version 2024-10

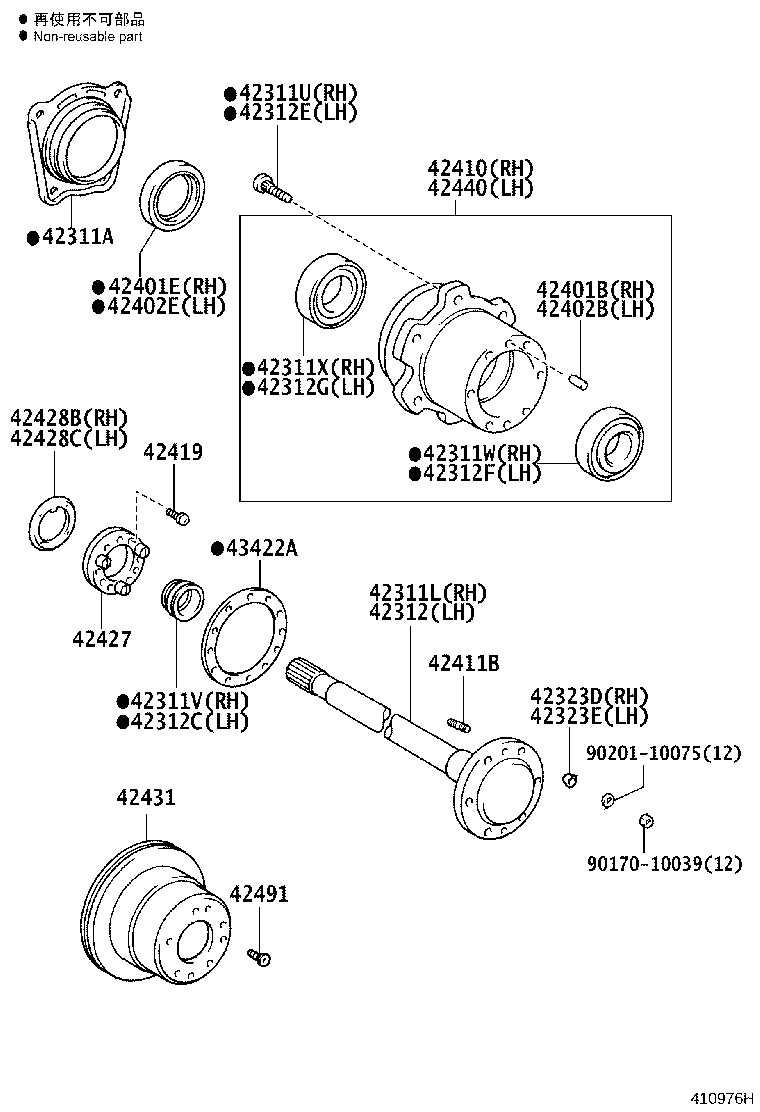

Rear Axle Shaft & Hub
32 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|
| 42311A | Seal, Oil(FOR REAR AXLE SHAFT) |
| 42311L | Shaft, Rear Axle, RH |
| 42311U | Bolt, Hub(FOR REAR AXLE RH) |
| 42311V | Seal, Oil(FOR REAR AXLE SHAFT RH) |
| 42311W | Bearing(FOR REAR AXLE SHAFT OUTER RH) |
| 42311X | Bearing(FOR REAR AXLE SHAFT INNER RH) |
| 42312 | Shaft, Rear Axle, LH |
| 42312C | Seal, Oil(FOR REAR AXLE SHAFT LH) |
| 42312E | Bolt, Hub(FOR REAR AXLE LH) |
| 42312F | Bearing(FOR REAR AXLE SHAFT OUTER LH) |
| 42312G | Bearing(FOR REAR AXLE SHAFT INNER LH) |
| 42323D | Washer, Cone (FOR REAR AXLE SHAFT RH) |
| 42323E | Washer, Cone (FOR REAR AXLE SHAFT LH) |
| 42401B | Pin, Straight (FOR REAR AXLE HUB RH) |
| 42401E | Seal, Oil (FOR REAR AXLE HUB RH) |
| 42402B | Pin, Straight (FOR REAR AXLE HUB LH) |
| 42402E | Seal, Oil (FOR REAR AXLE HUB LH) |
| 42403 | Drum Sub-assy, Rear Brake |
| 42403A | Piece, Balance (FOR REAR BRAKE DRUM) |
| 42403B | Bolt, Set (FOR REAR BRAKE DRUM SETTING) |
| 42410 | Hub & Bearing Assy, Rear Axle, RH |
| 42411B | Bolt, Stud (FOR REAR AXLE HUB) |
| 42419 | Screw, Rear Axle Bearing Lock Nut |
| 42420 | Hub (OR SHAFT) & Brake Drum Rear Axle, RH |
| 42427 | Nut, Rear Axle Bearing Lock |
| 42428B | Plate, Rear Axle Lock Nut, RH |
| 42428C | Plate, Rear Axle Lock Nut, LH |
| 42430 | Hub (OR SHAFT) & Brake Drum Rear Axle, LH |
| 42431 | Disc, Rear |
| 42440 | Hub & Bearing Assy, Rear Axle, LH |
| 42491 | Plug, Shoe Adjusting Hole (FOR PARKING BRAKE) |
| 43422A | Gasket, Rear Axle Outer Shaft Flange |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
