Toyota Land Cruiser
2007-01 → present · chassis FZJ7#,GDJ7#,GDJL7#,GRJ7#,HZJ7#,VDJ7#,VDJL7# · catalogue 781370 · United States
Supported model
Data version 2024-10

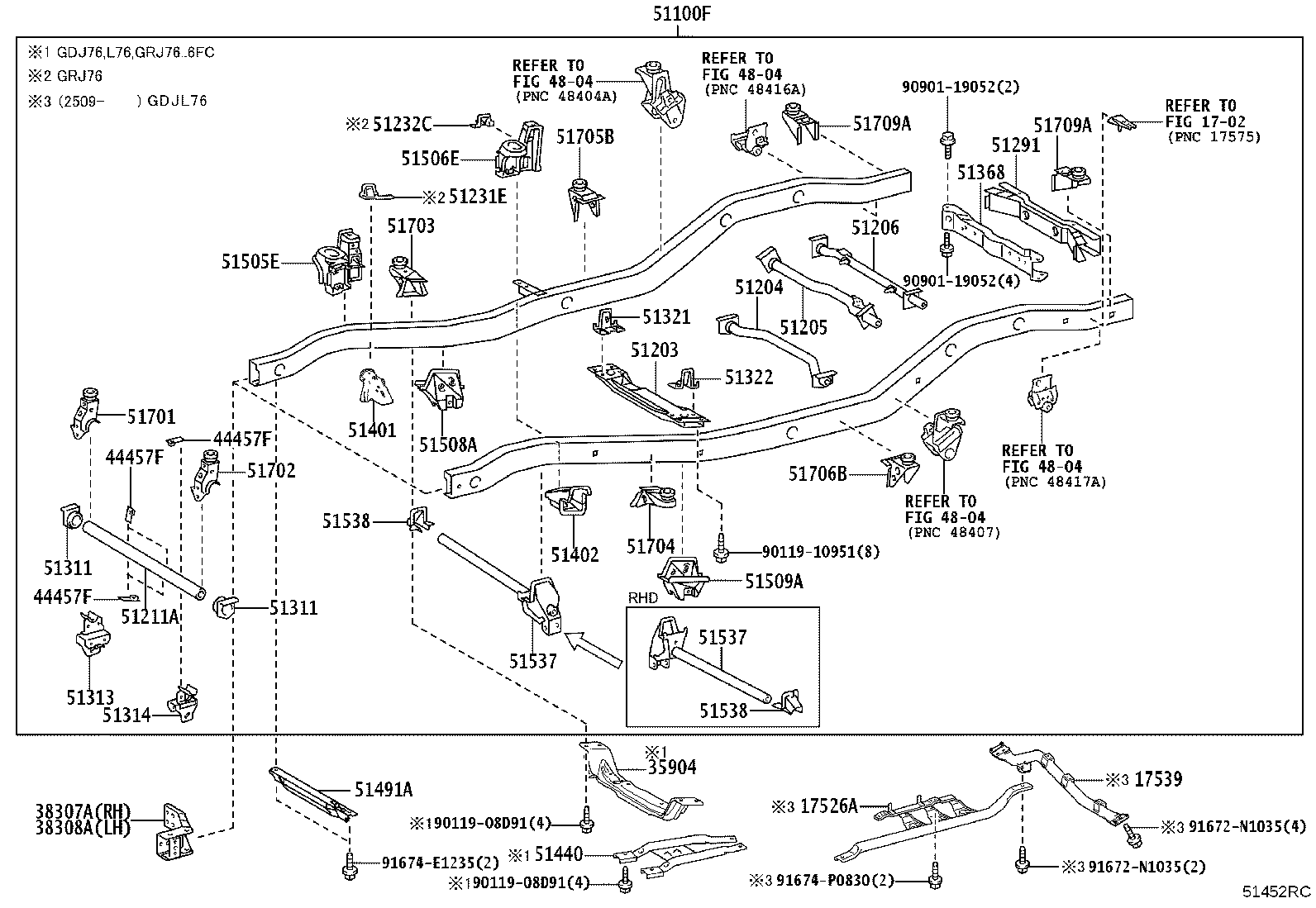

Frame
68 part groups · 21 illustrations

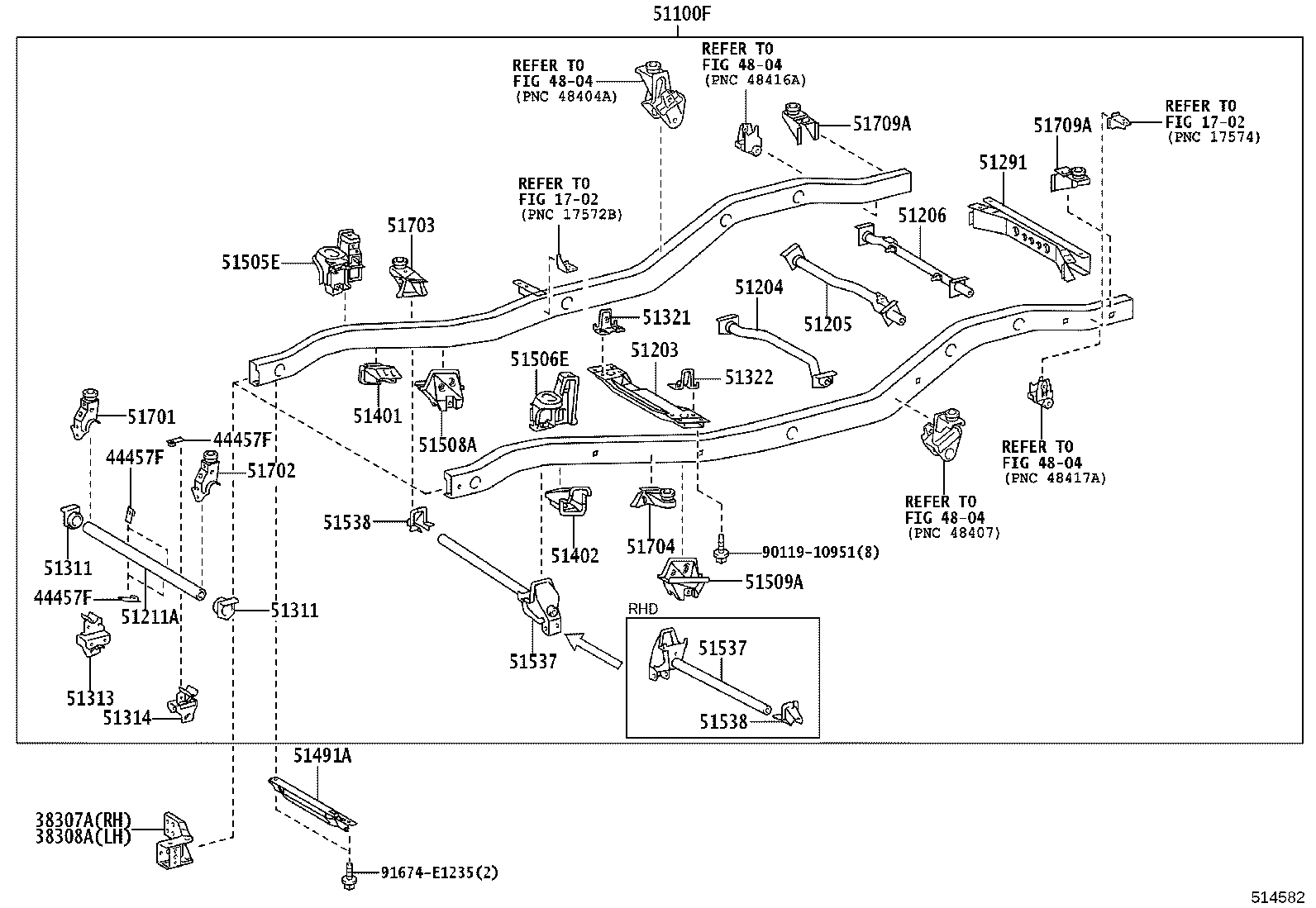

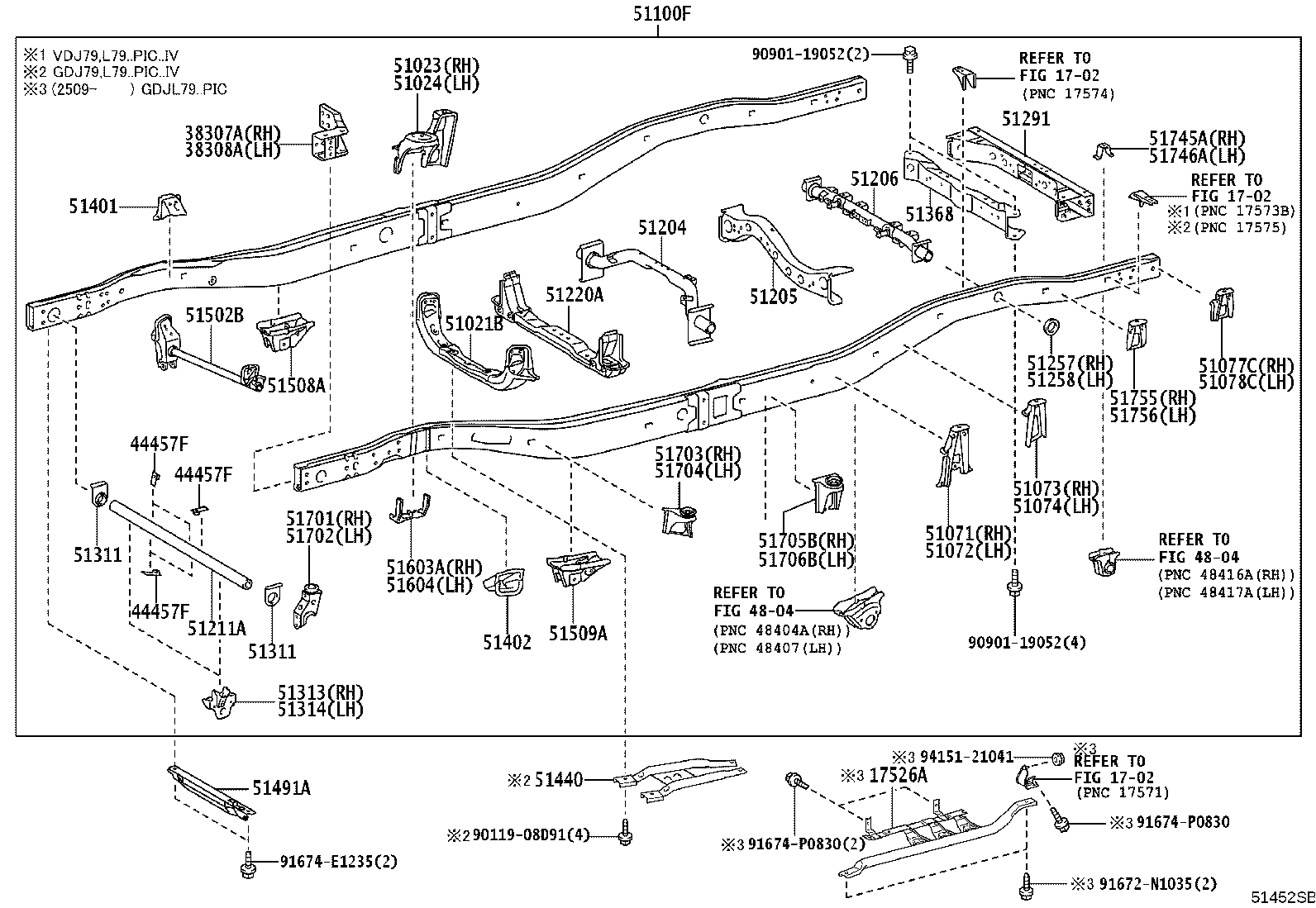

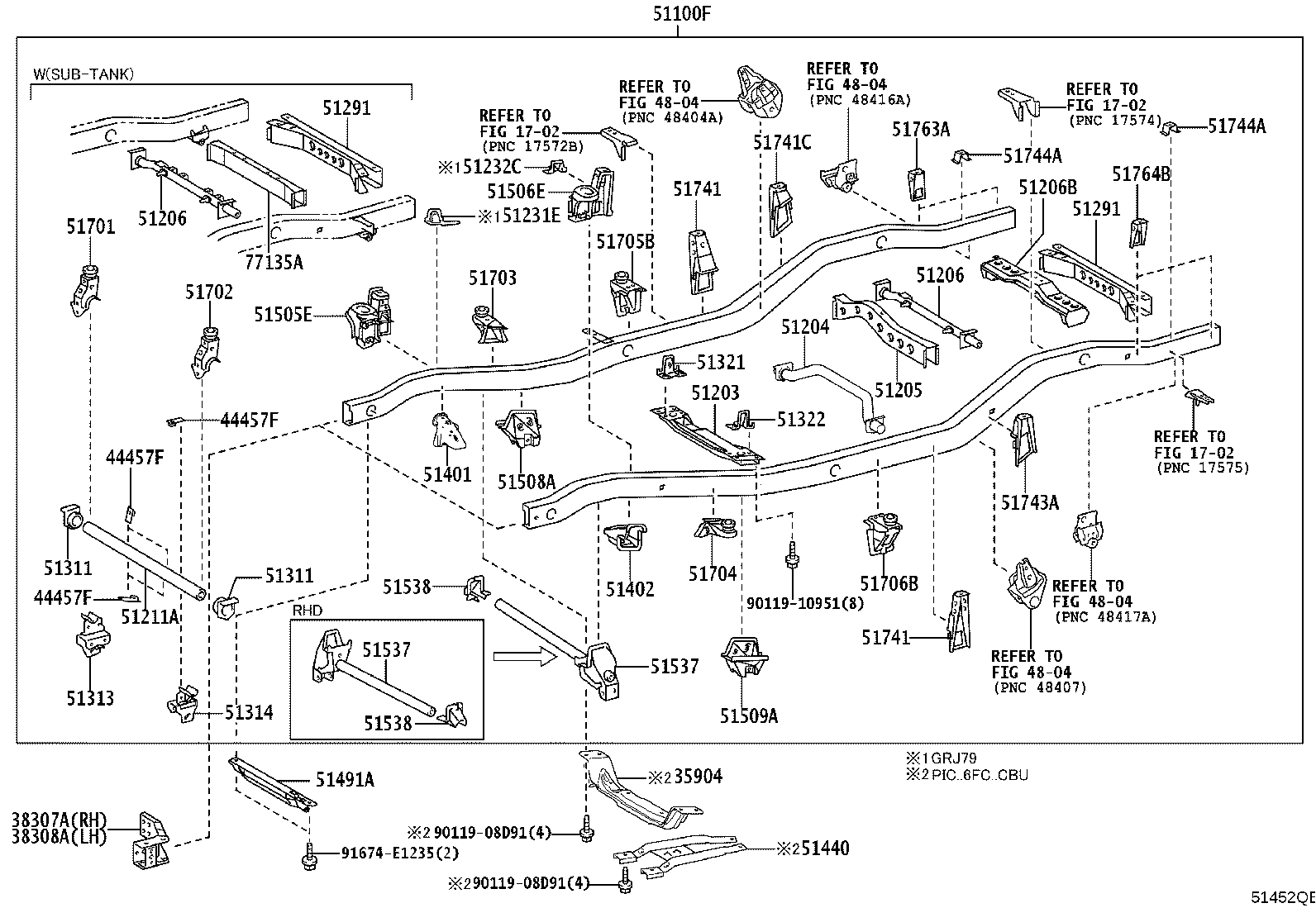

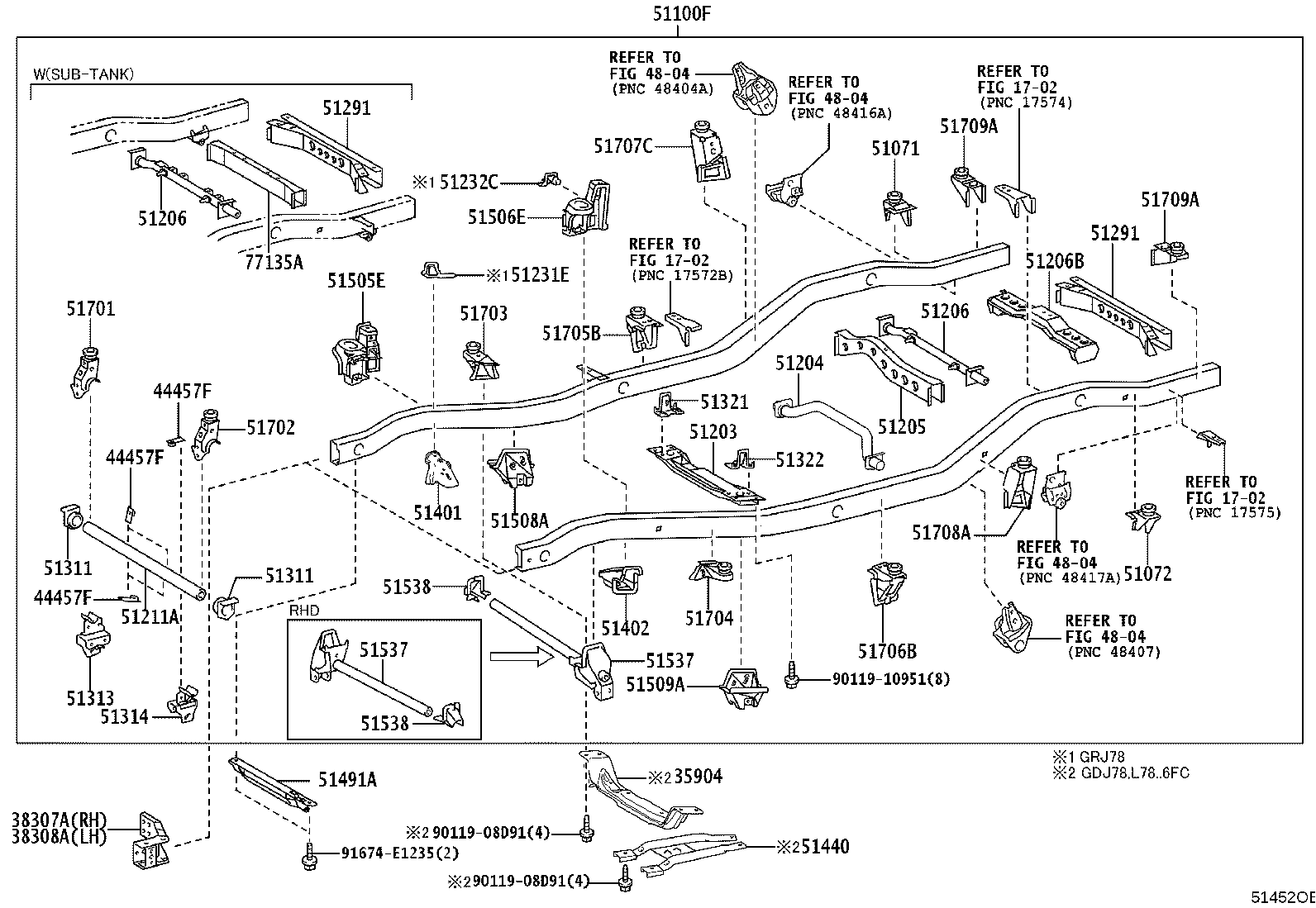

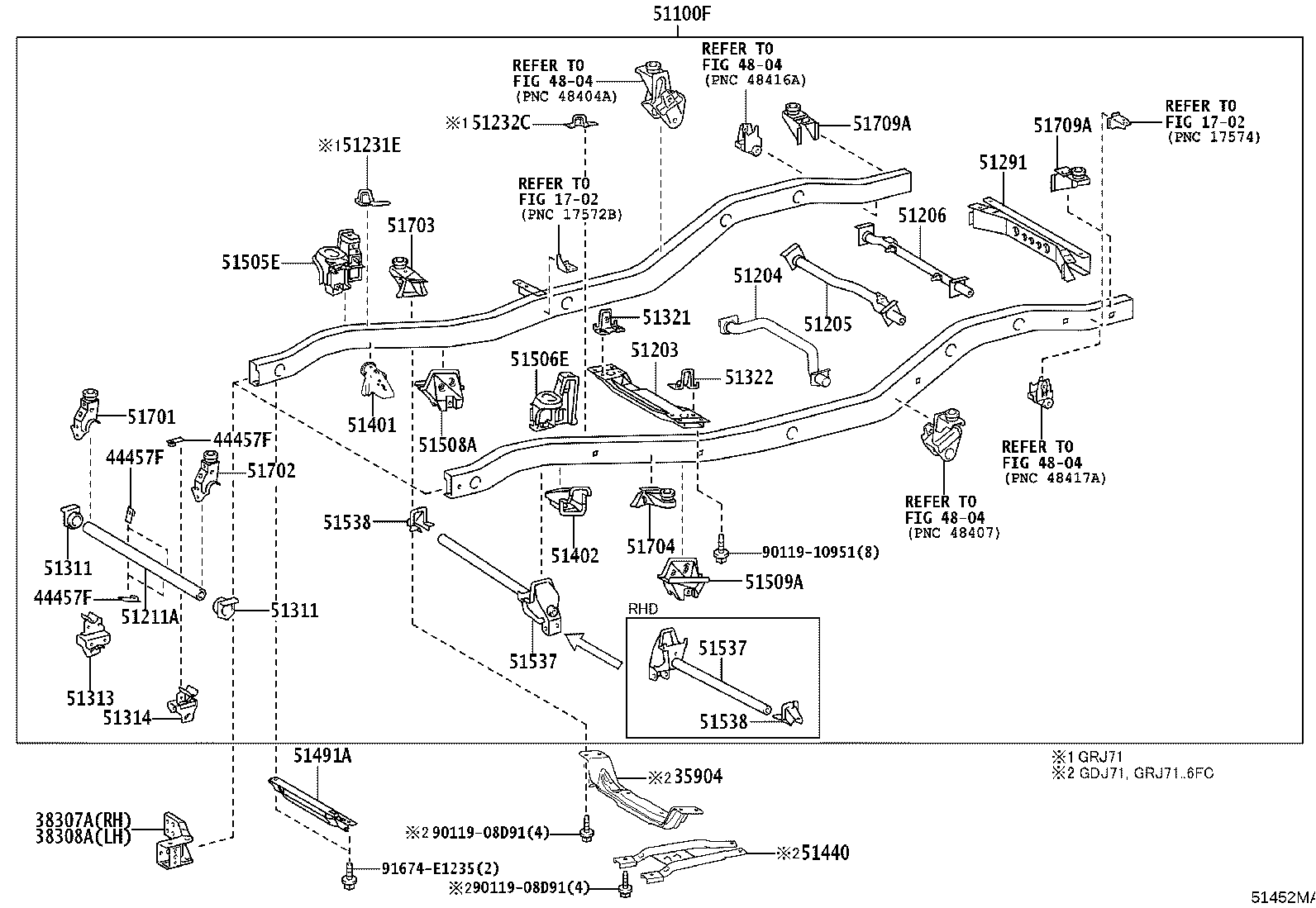

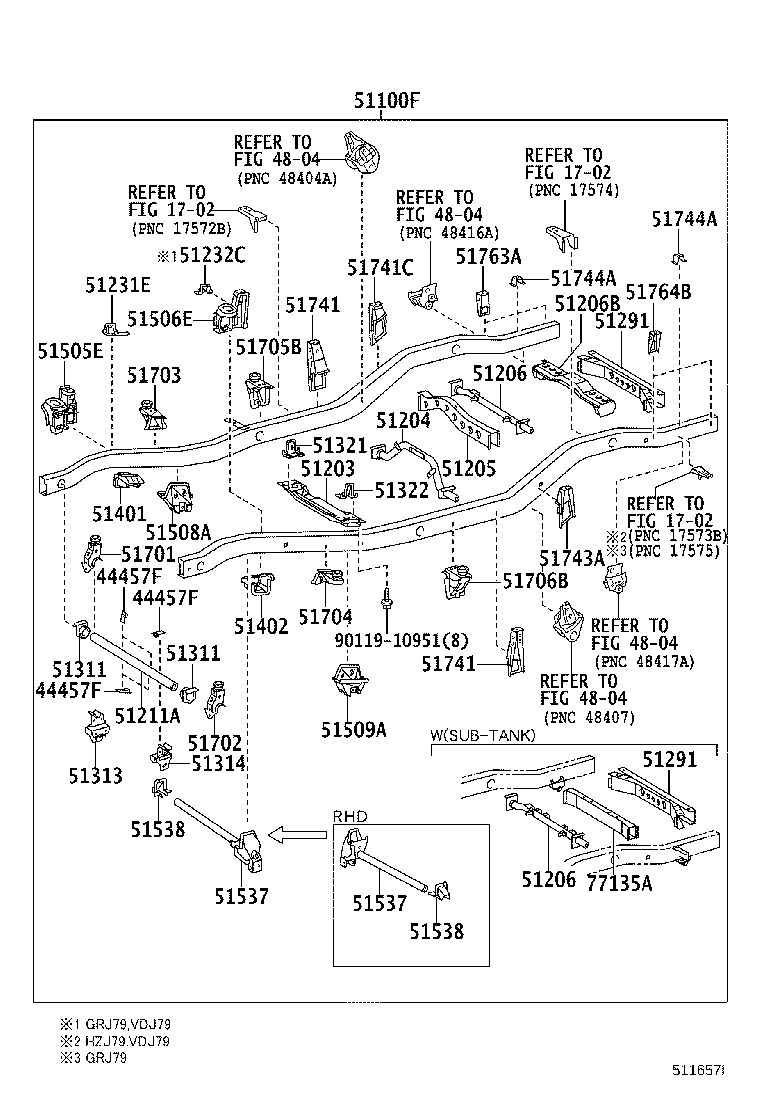

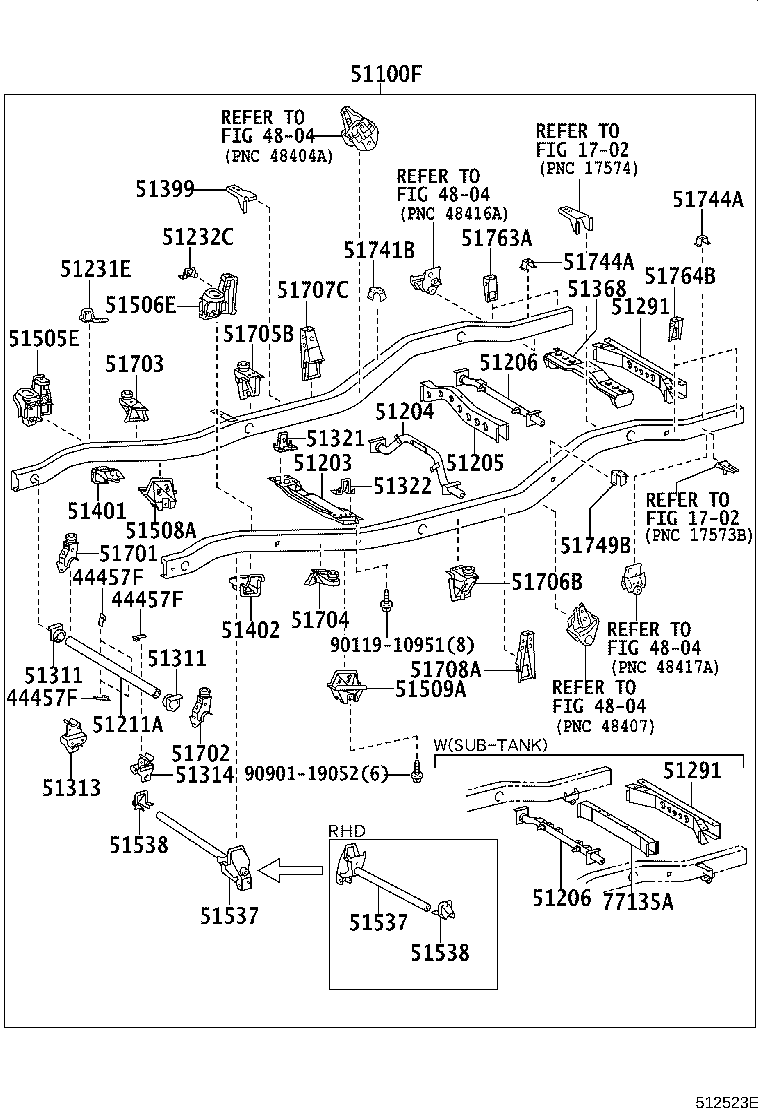

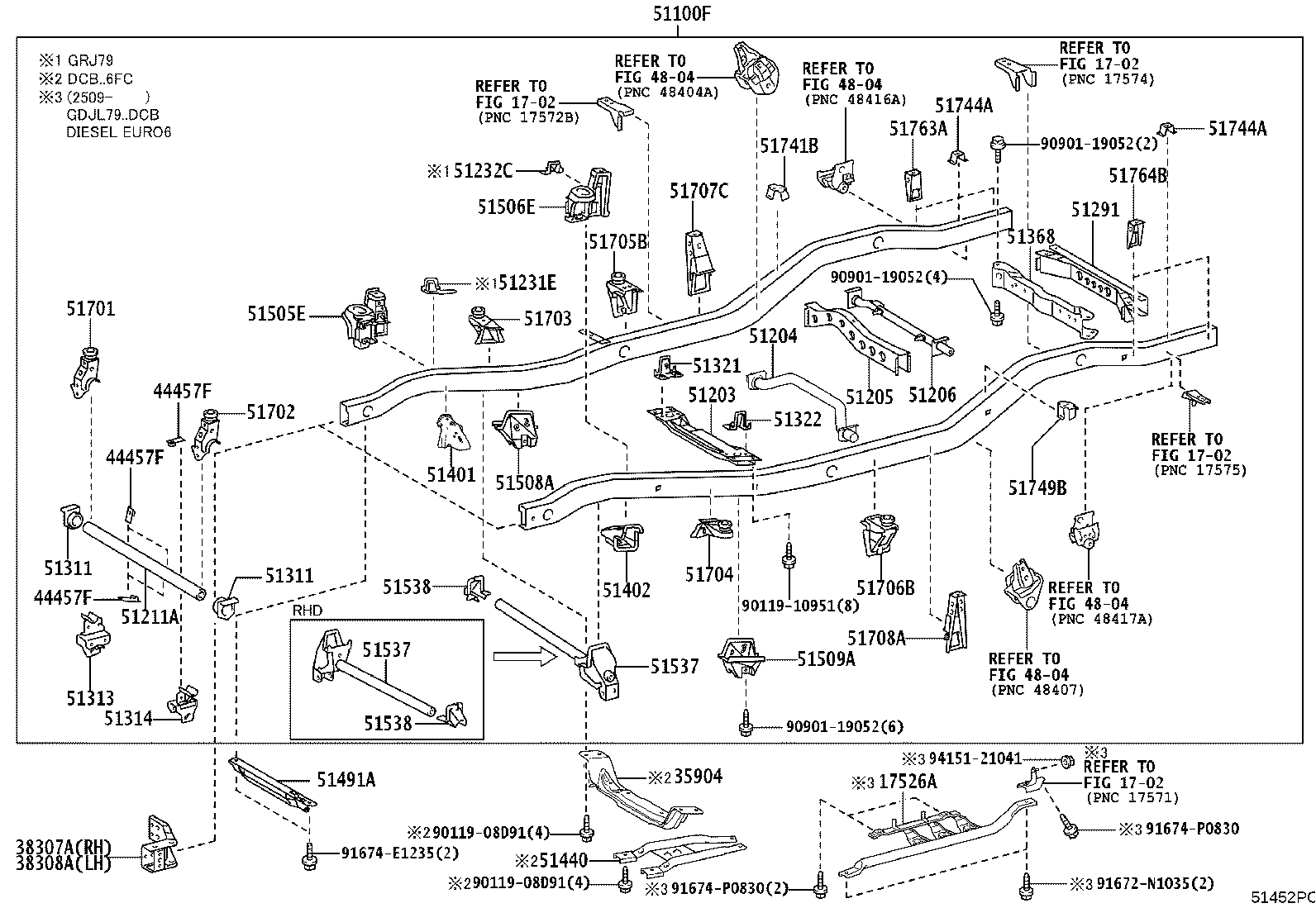

Illustrations
Part groups
| PNC | Description |
|---|---|
| 35904 | Bracket Sub-assy, Side Rail Oil Pan Protector |
| 38307A | Support Sub-assy, Winch Base, RH |
| 38308A | Support Sub-assy, Winch Base, LH |
| 44457F | Bracket, Tube Support |
| 51021B | Crossmember Sub-assy, Frame Auxiliary |
| 51023 | Bracket Sub-assy, Front Suspension Member, RH |
| 51024 | Bracket Sub-assy, Front Suspension Member, LH |
| 51071 | Bracket Sub-assy, Rear Body Mounting, NO.1 RH |
| 51072 | Bracket Sub-assy, Rear Body Mounting, NO.1 LH |
| 51073 | Bracket Sub-assy, Rear Body Mounting, NO.2 RH |
| 51074 | Bracket Sub-assy, Rear Body Mounting, NO.2 LH |
| 51077C | Bracket Sub-assy, Rear Body Mounting, NO.4 RH |
| 51078C | Bracket Sub-assy, Rear Body Mounting, NO.4 LH |
| 51100F | Frame Sub-assy |
| 51203 | Crossmember Sub-assy, Frame, NO.2 |
| 51204 | Crossmember Sub-assy, Frame, NO.3 |
| 51205 | Crossmember Sub-assy, Frame, NO.4 |
| 51206 | Crossmember Sub-assy, Frame, NO.5 |
| 51206B | Crossmember Sub-assy, Frame, NO.6 |
| 51211A | Crossmember, Frame, Front |
| 51220A | Crossmember Assy, Frame, NO.2 |
| 51231E | Bracket, Front Shock Absorber, LH |
| 51232C | Bracket, Front Shock Absorber, LH |
| 51257 | Reinforcement, Frame NO.5 Crossmember, RH |
| 51258 | Reinforcement, Frame NO.5 Crossmember, LH |
| 51291 | Crossmember, Frame, Rear |
| 51311 | Gusset, Frame Front Crossmember |
| 51313 | Gusset, Front Frame, Lower RH |
| 51314 | Gusset, Front Frame, Lower LH |
| 51321 | Gusset, Crossmember, NO.2 RH |
| 51322 | Gusset, Crossmember, NO.2 LH |
| 51368 | Member, Frame Fuel Tank Mounting |
| 51399 | Bracket, Exhaust Pipe Clamp, NO.2 |
| 51401 | Bracket Sub-assy, Engine Front Mounting, RH |
| 51402 | Bracket Sub-assy, Engine Front Mounting, LH |
| 51440 | Protector Assy, Oil Pan |
| 51491A | Bar, Under Guard, Front NO.1 |
| 51502B | Bracket Sub-assy, Lateral Rod Support |
| 51505E | Bracket Sub-assy, Front Spring Support, RH |
| 51506E | Bracket Sub-assy, Front Spring Support, LH |
| 51508A | Bracket Sub-assy, Lower Arm, RH |
| 51509A | Bracket Sub-assy, Lower Arm, LH |
| 51537 | Bracket, Lateral Rod Support |
| 51538 | Stay, Lateral Rod Support |
| 51603A | Bracket Sub-assy, Front Bound Stopper, RH |
| 51604 | Bracket Sub-assy, Front Bound Stopper, LH |
| 51701 | Bracket Sub-assy, Cab Mounting, NO.1 RH |
| 51702 | Bracket Sub-assy, Cab Mounting, NO.1 LH |
| 51703 | Bracket Sub-assy, Cab Mounting, NO.2, RH |
| 51704 | Bracket Sub-assy, Cab Mounting, NO.2 LH |
| 51705B | Bracket Sub-assy, Cab Mounting, NO.3 RH |
| 51706B | Bracket Sub-assy, Cab Mounting, NO.3 LH |
| 51707C | Bracket Sub-assy, Cab Mounting, NO.4 RH |
| 51708A | Bracket Sub-assy, Cab Mounting, NO.4 LH |
| 51709A | Bracket Sub-assy, Body Rear End Mounting |
| 51741 | Bracket, Rear Body Mounting, NO.1 |
| 51741B | Bracket, Body Rear Mounting, NO.1 RH |
| 51741C | Bracket, Rear Body Mounting, NO.2 RH |
| 51743A | Bracket, Rear Body Mounting, NO.2 LH |
| 51744A | Bracket, Rear Body Mounting, NO.4 |
| 51745A | Bracket, Rear Body Mounting, NO.5 RH |
| 51746A | Bracket, Rear Body Mounting, NO.5 LH |
| 51749B | Bracket, Body Rear Mounting, NO.1 LH |
| 51755 | Bracket, Body Support, NO.3 RH |
| 51756 | Bracket, Body Support, NO.3 LH |
| 51763A | Bracket, Body Support, NO.6 RH |
| 51764B | Bracket, Body Support, NO.6 LH |
| 77135A | Protector, Fuel Tank Side |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
