Toyota Land Cruiser
2007-01 → present · chassis FZJ7#,GDJ7#,GDJL7#,GRJ7#,HZJ7#,VDJ7#,VDJL7# · catalogue 781370 · United States
Supported model
Data version 2024-10
Switch & Relay & Computer
206 part groups · 49 illustrations
Illustrations
84F225C
84F226B

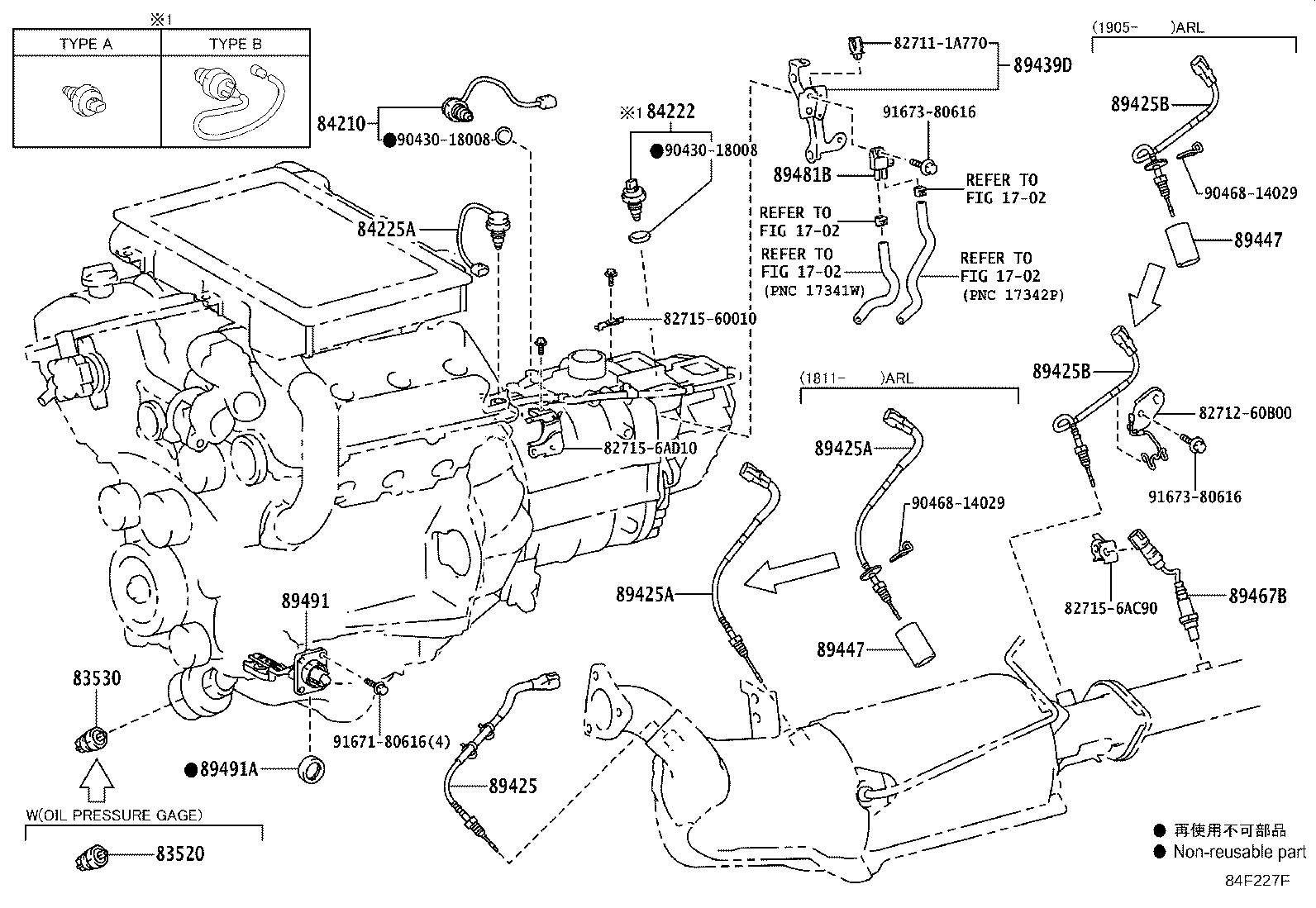

84F227F

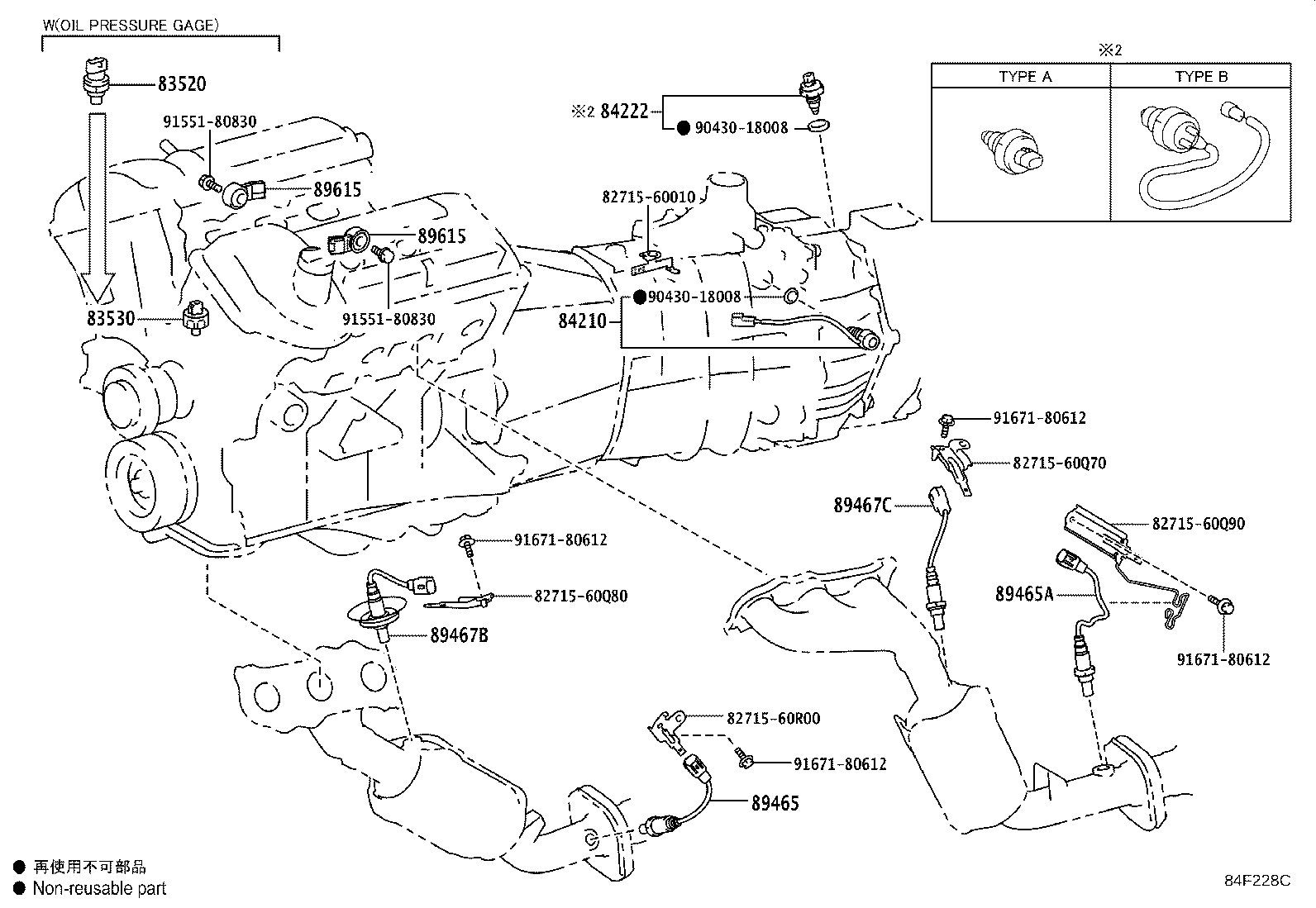

84F228C
84F229A

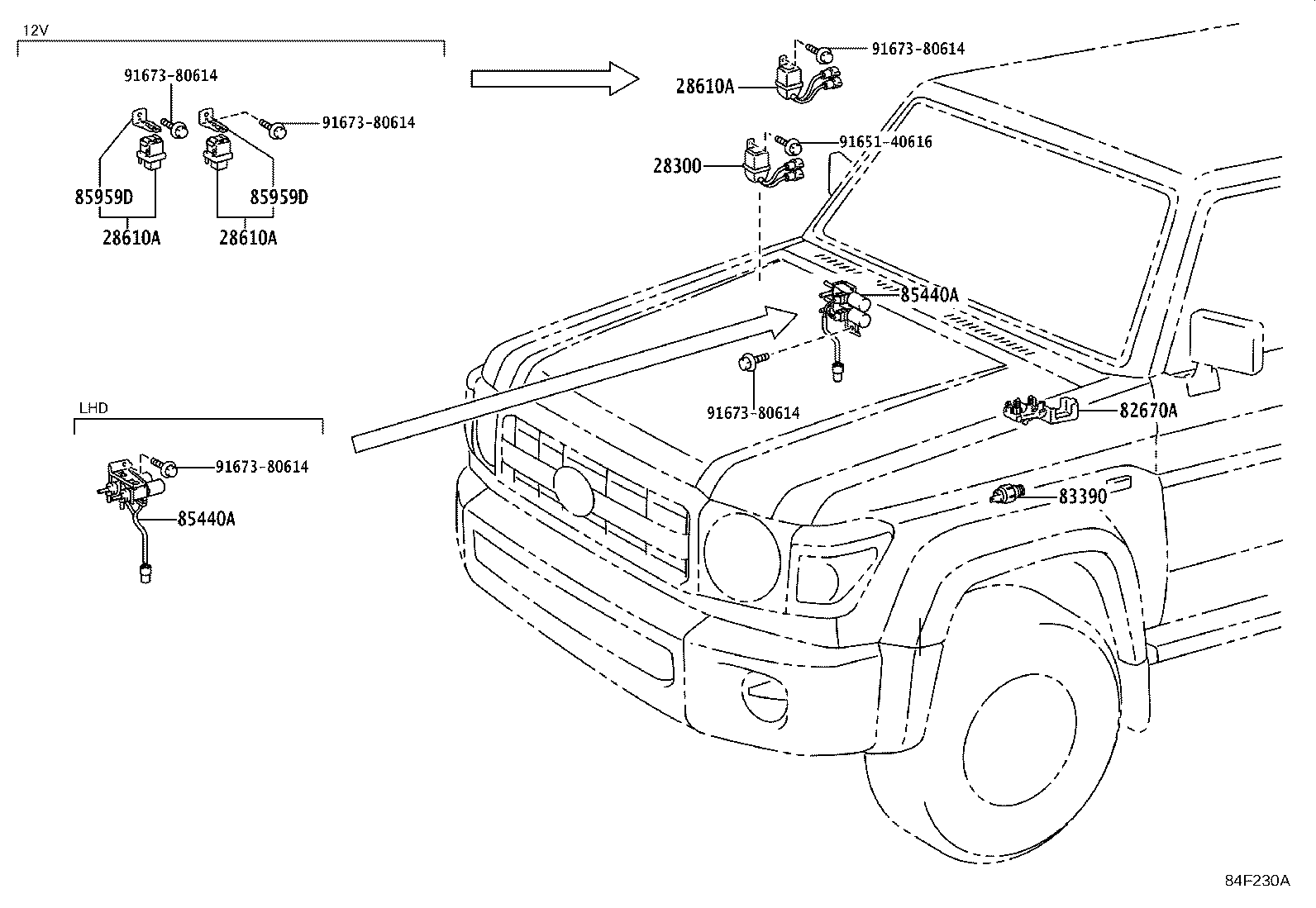

84F230A

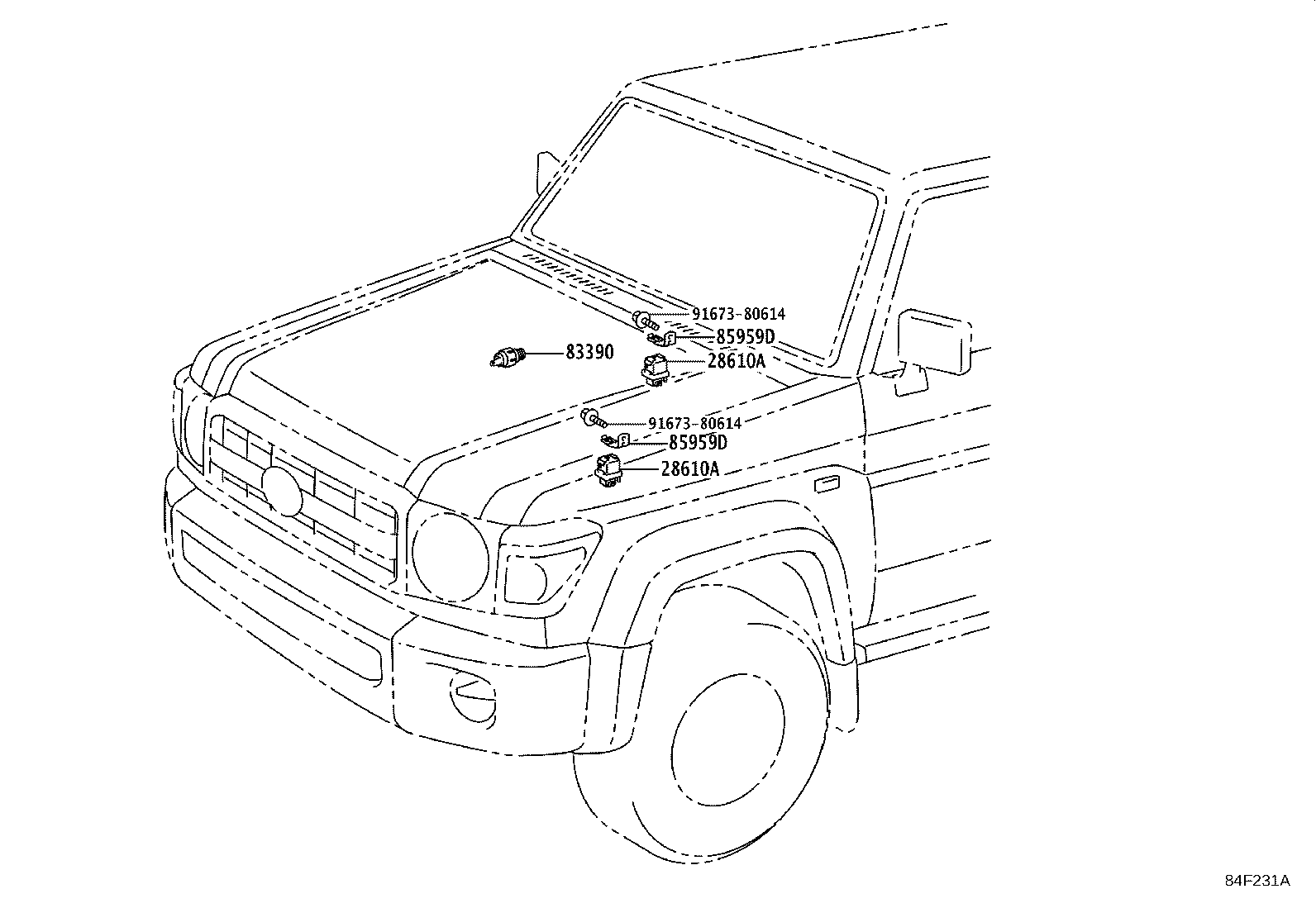

84F231A

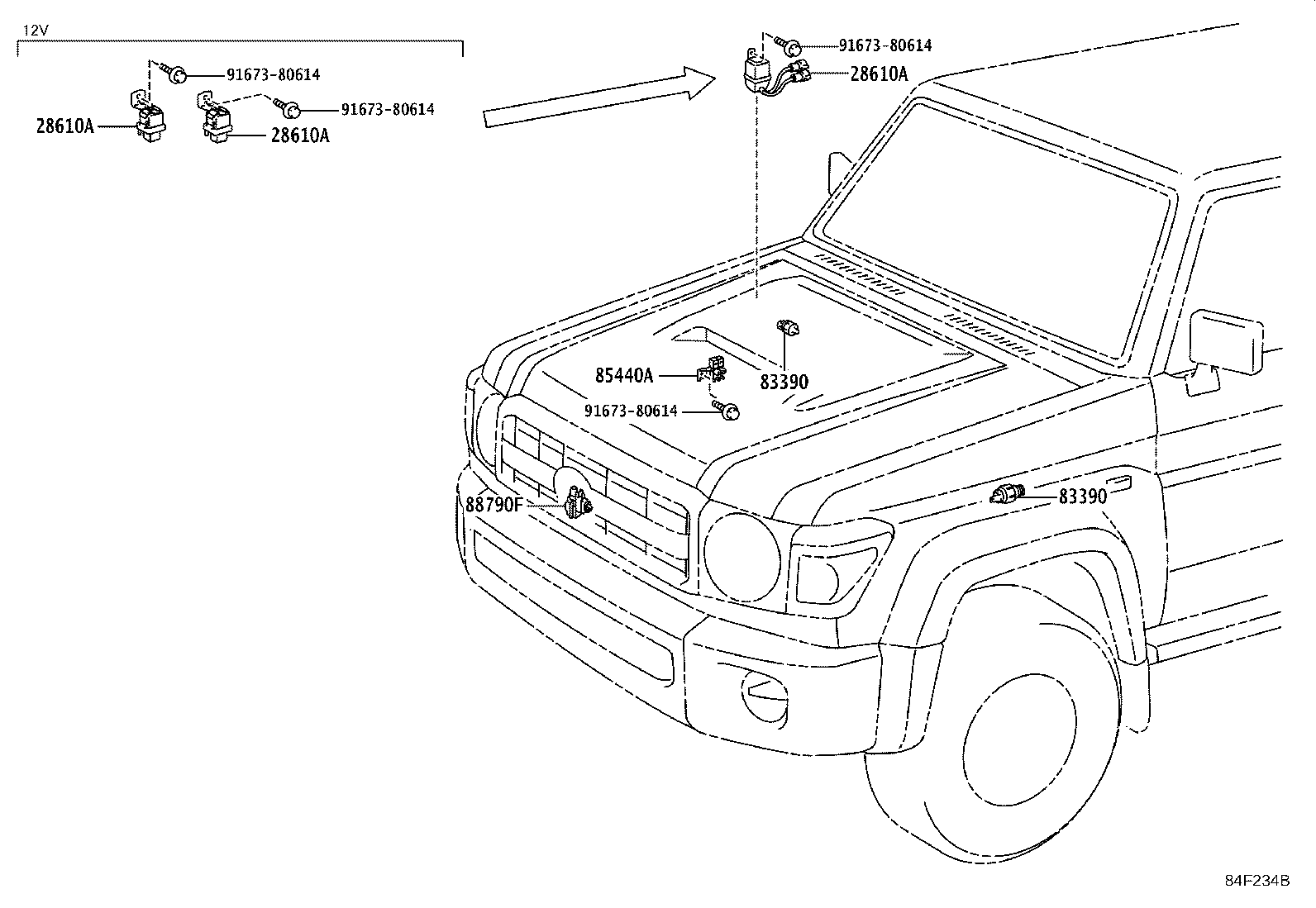

84F234B

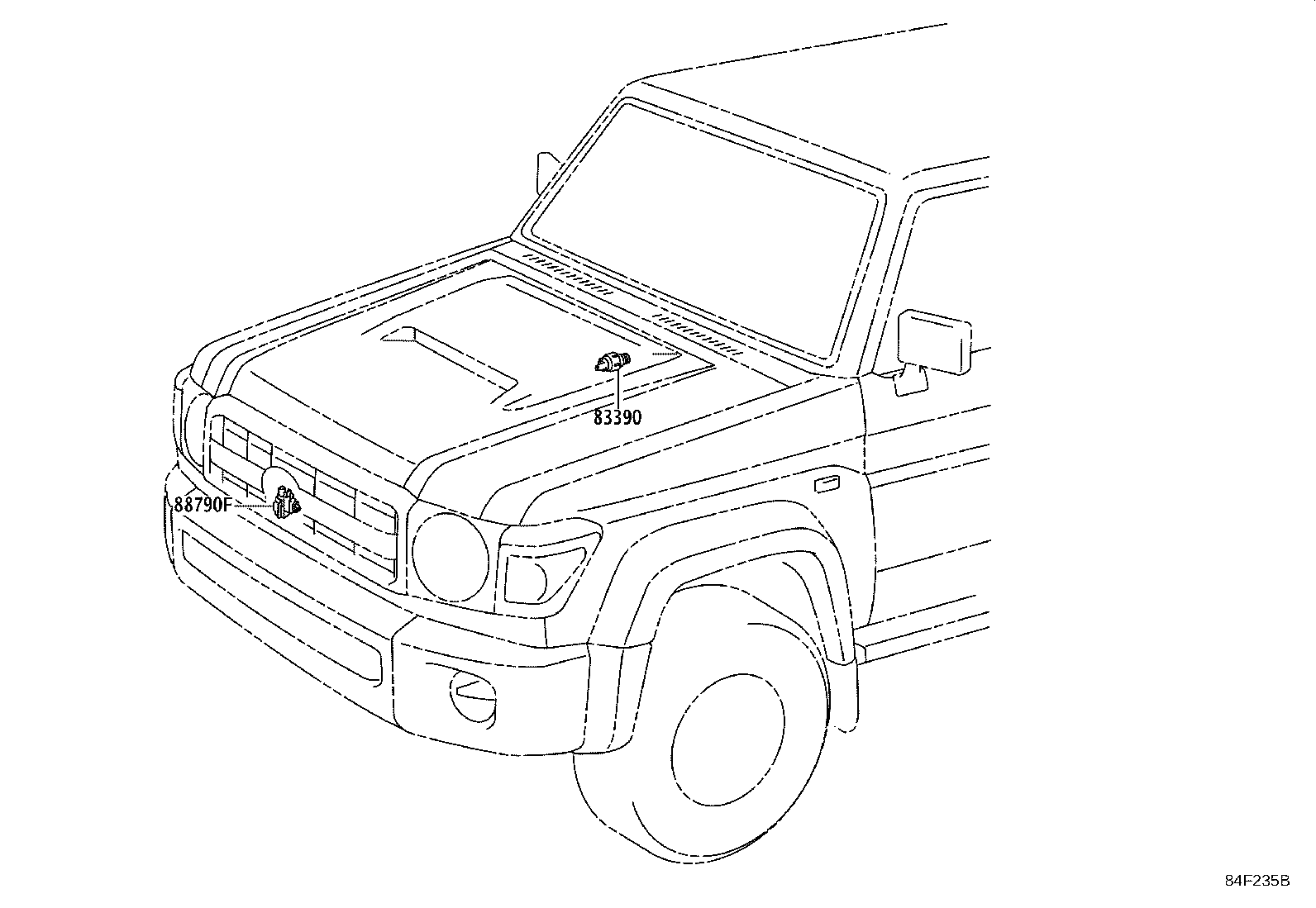

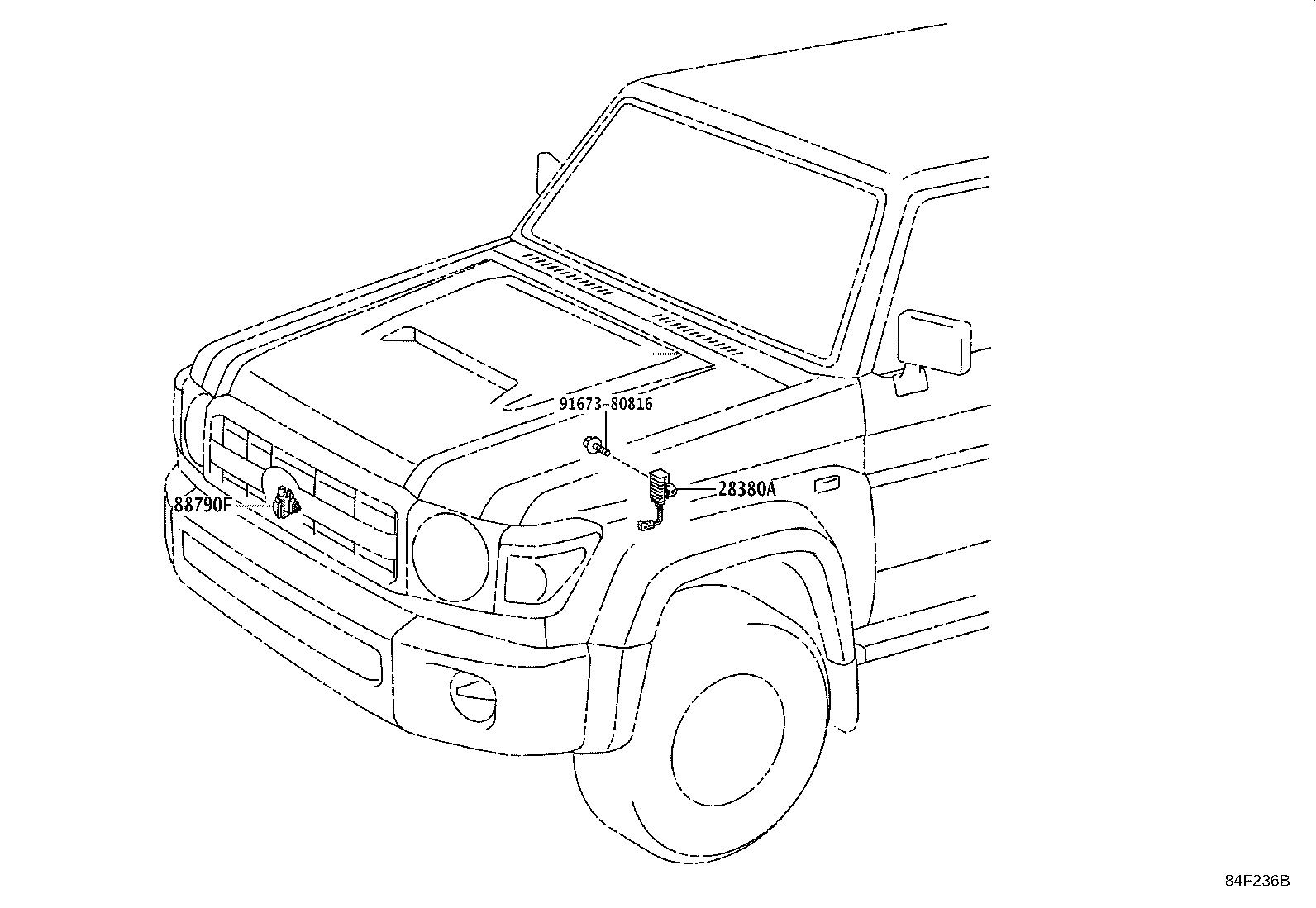

84F235B
84F236B

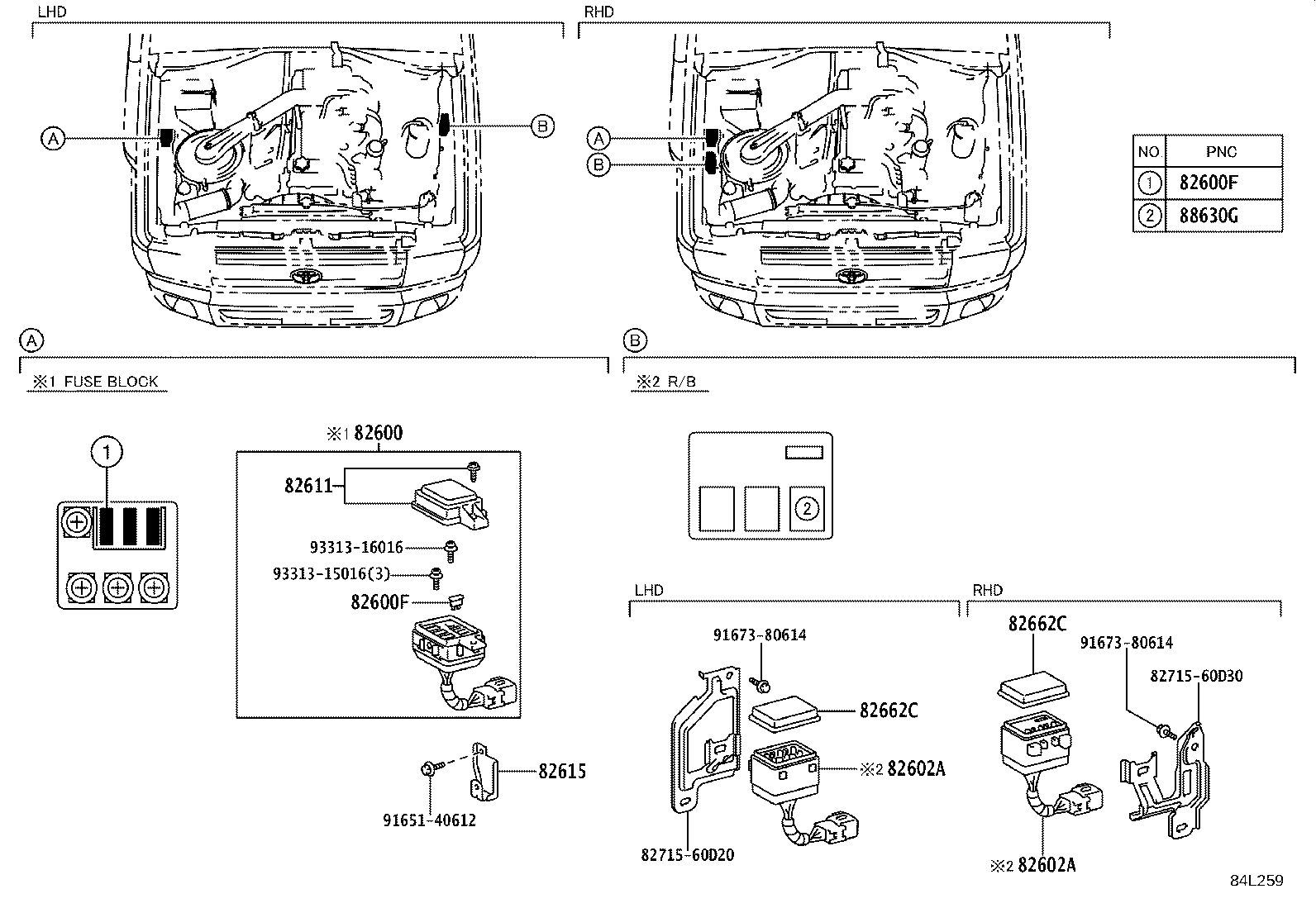

84L259

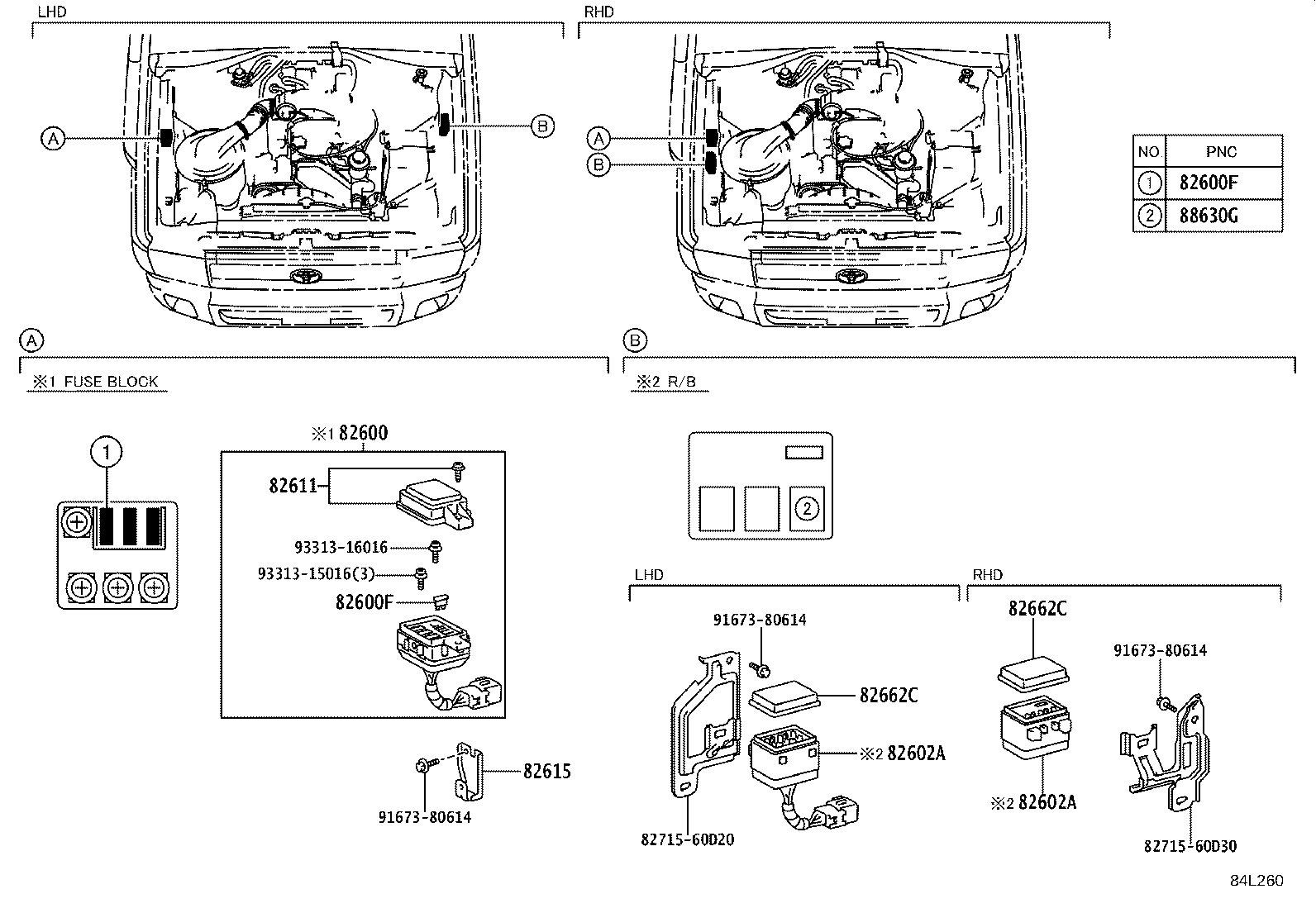

84L260

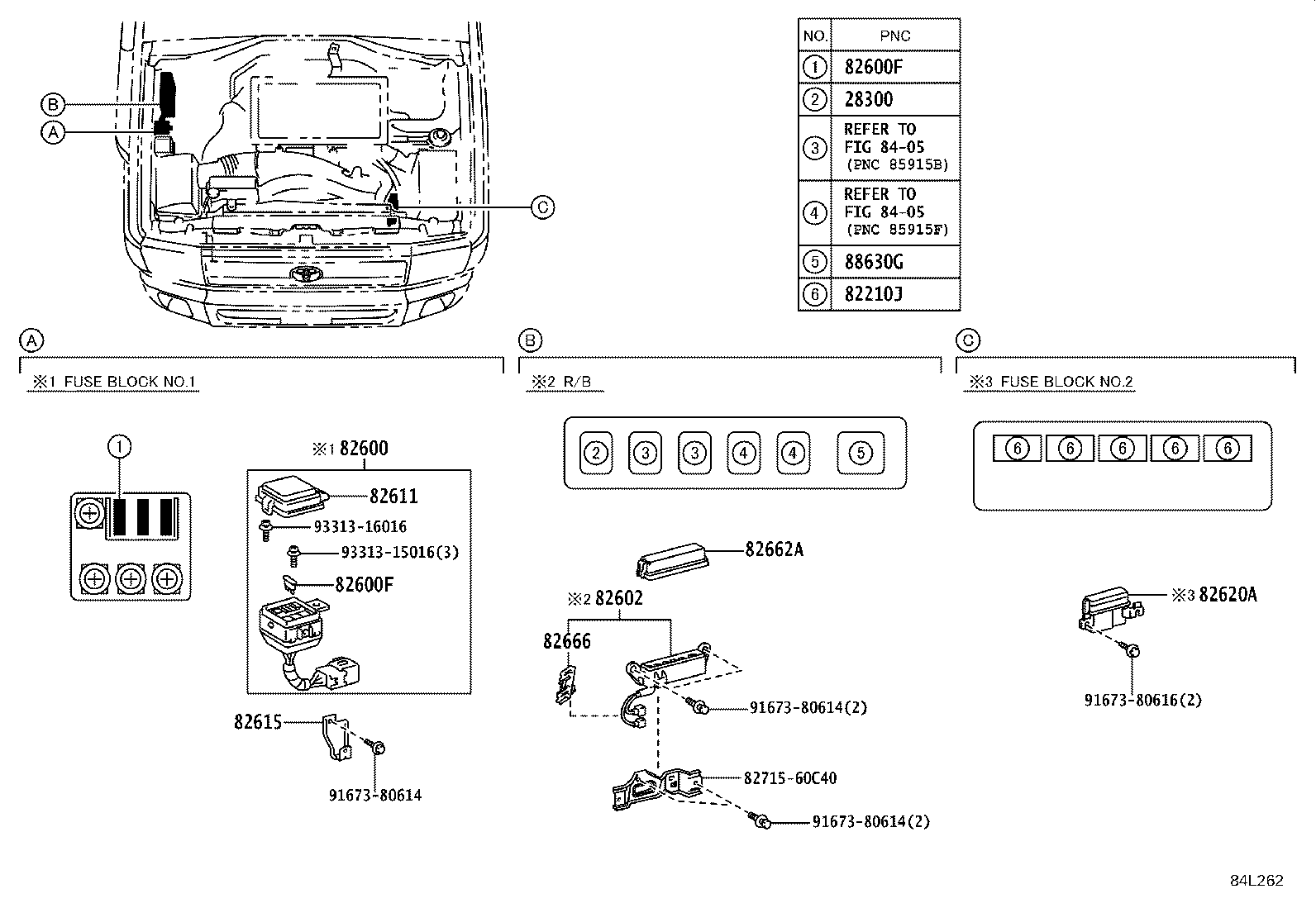

84L262

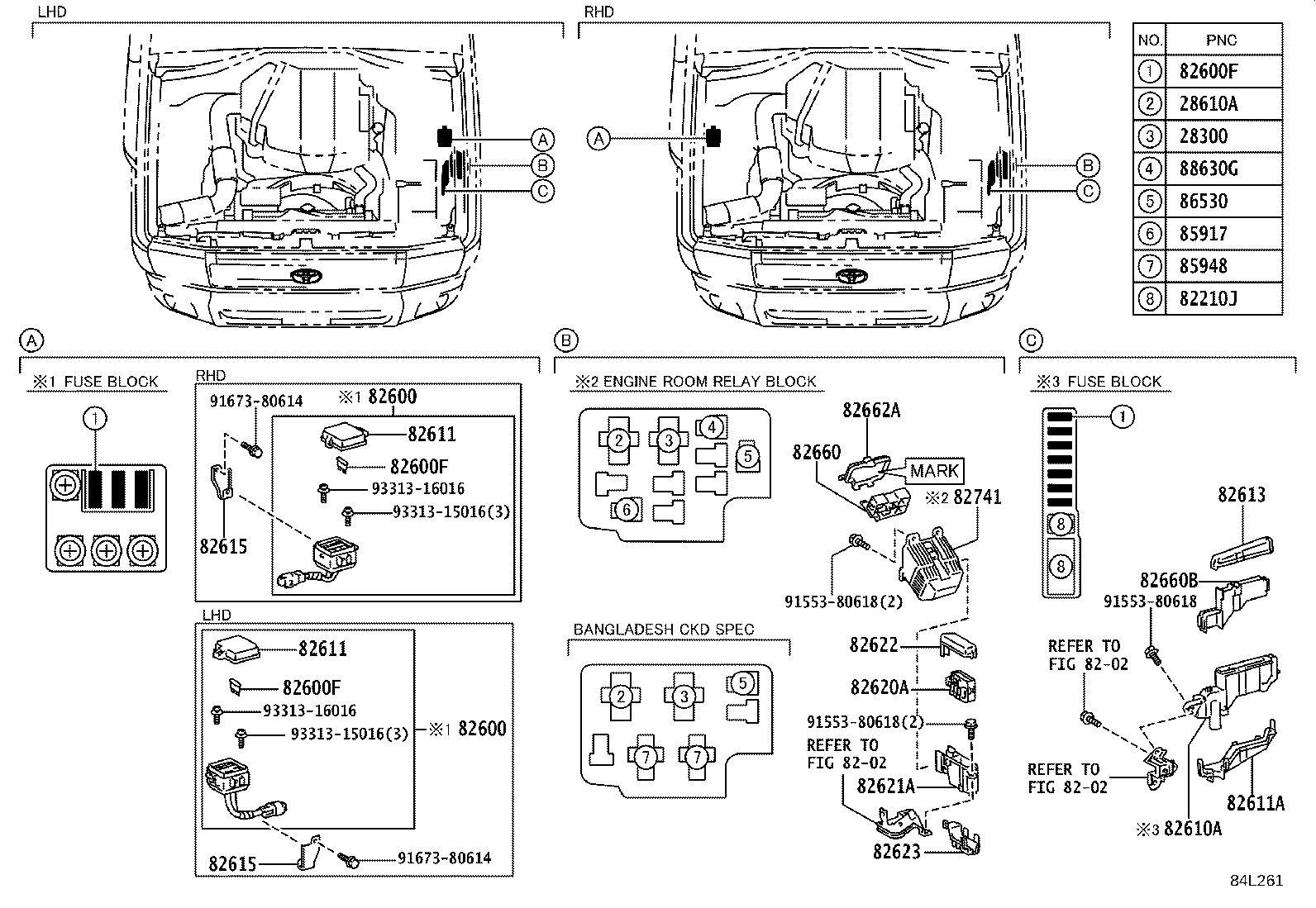

84L261

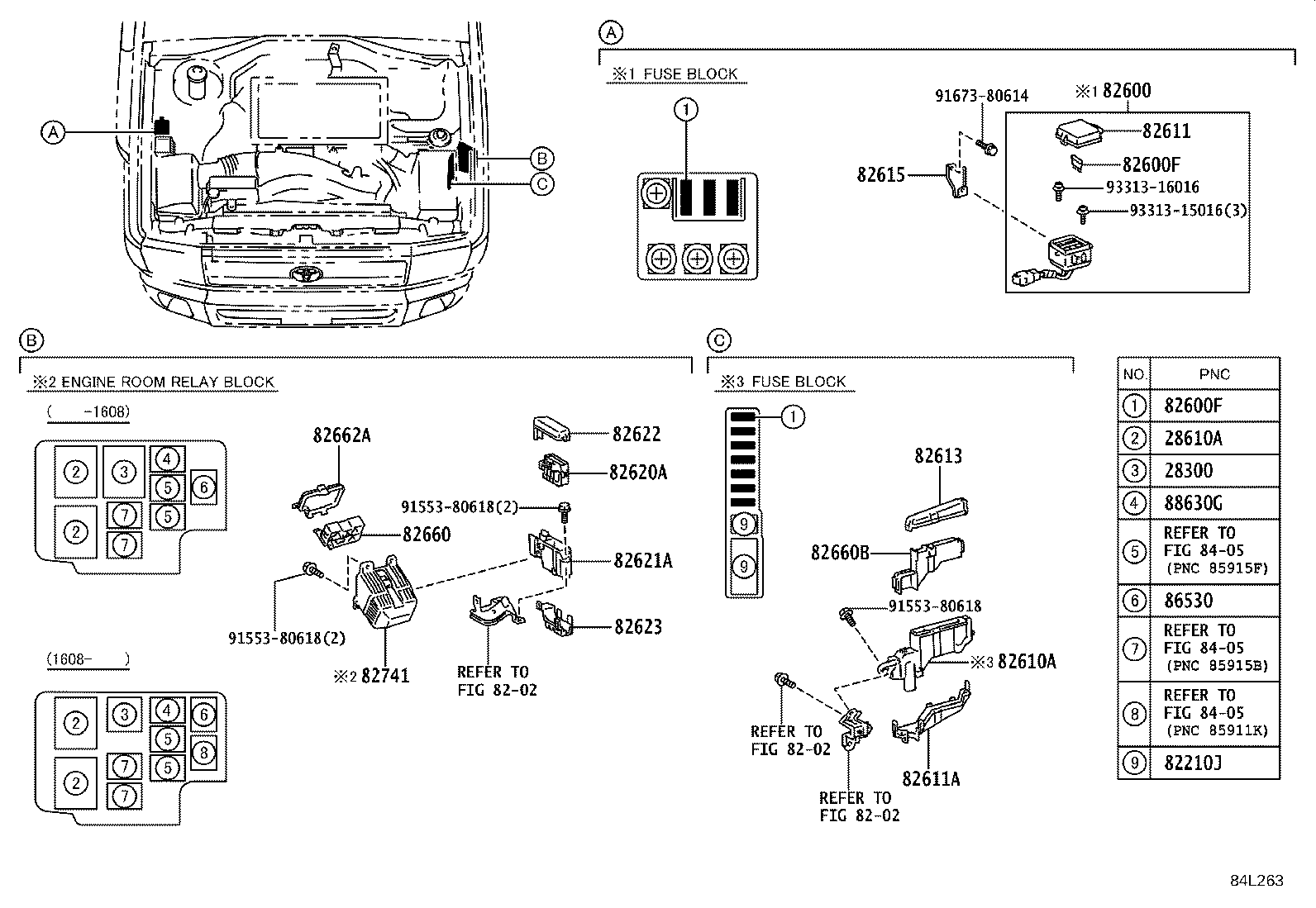

84L263

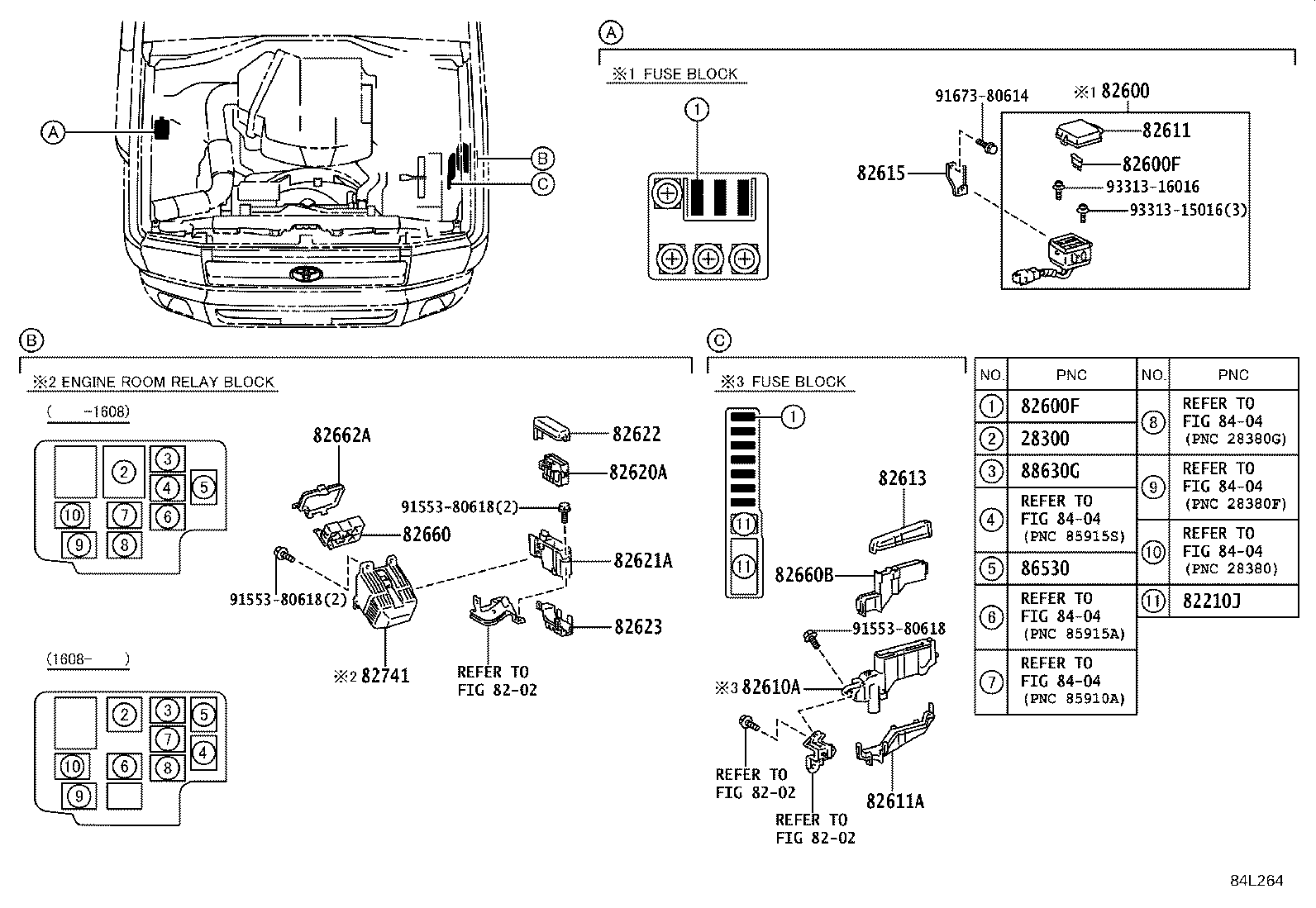

84L264

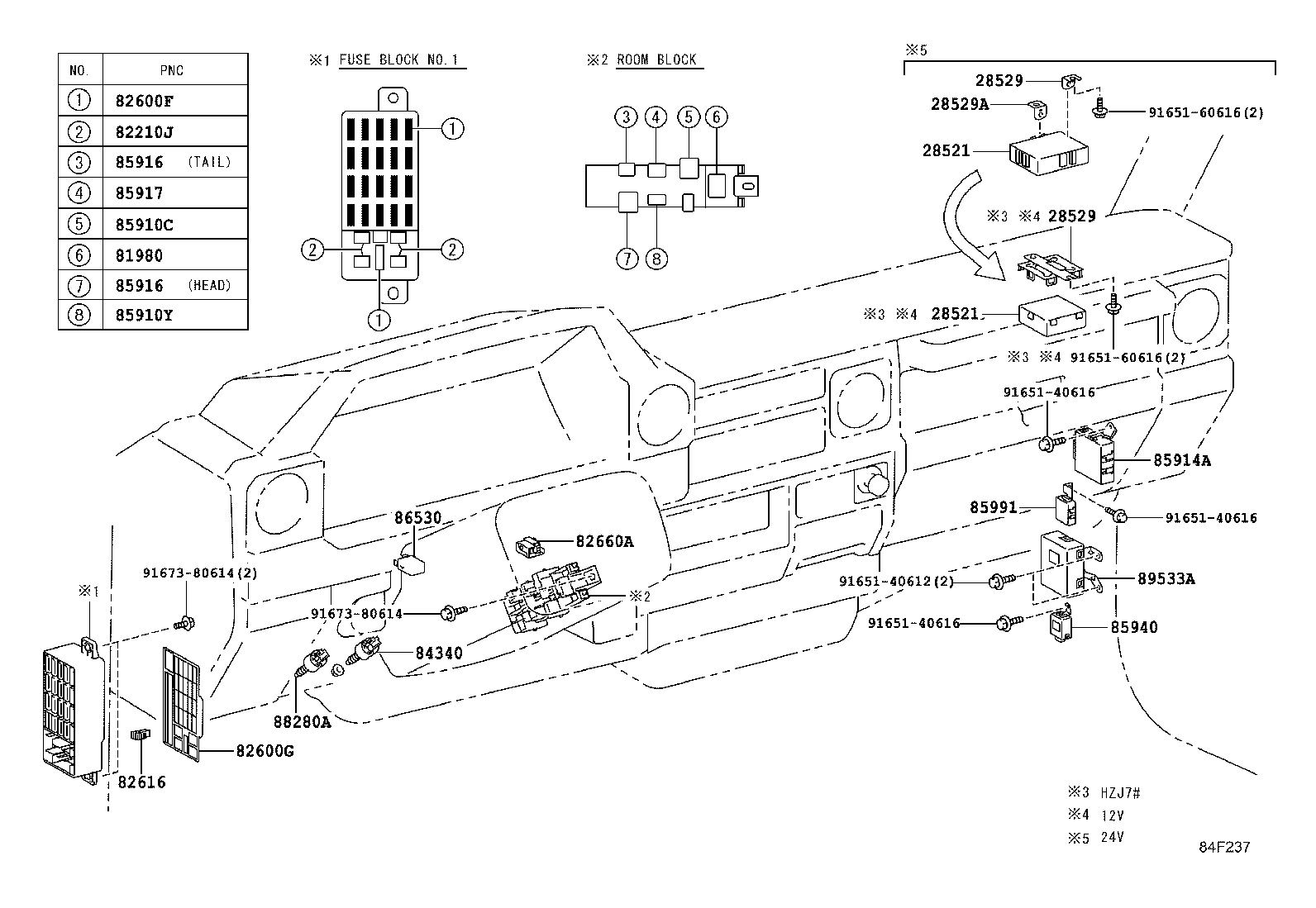

84F237

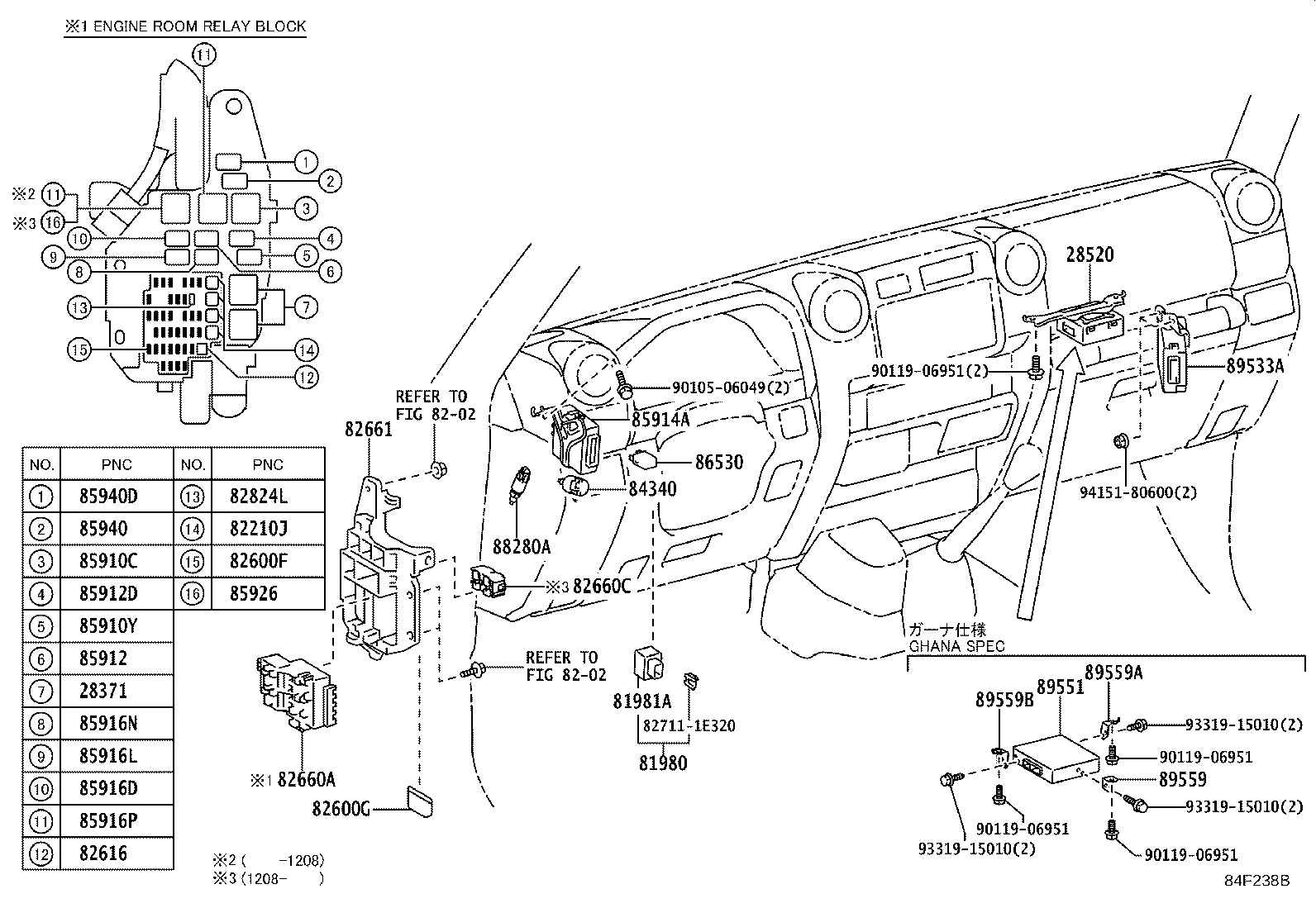

84F238B

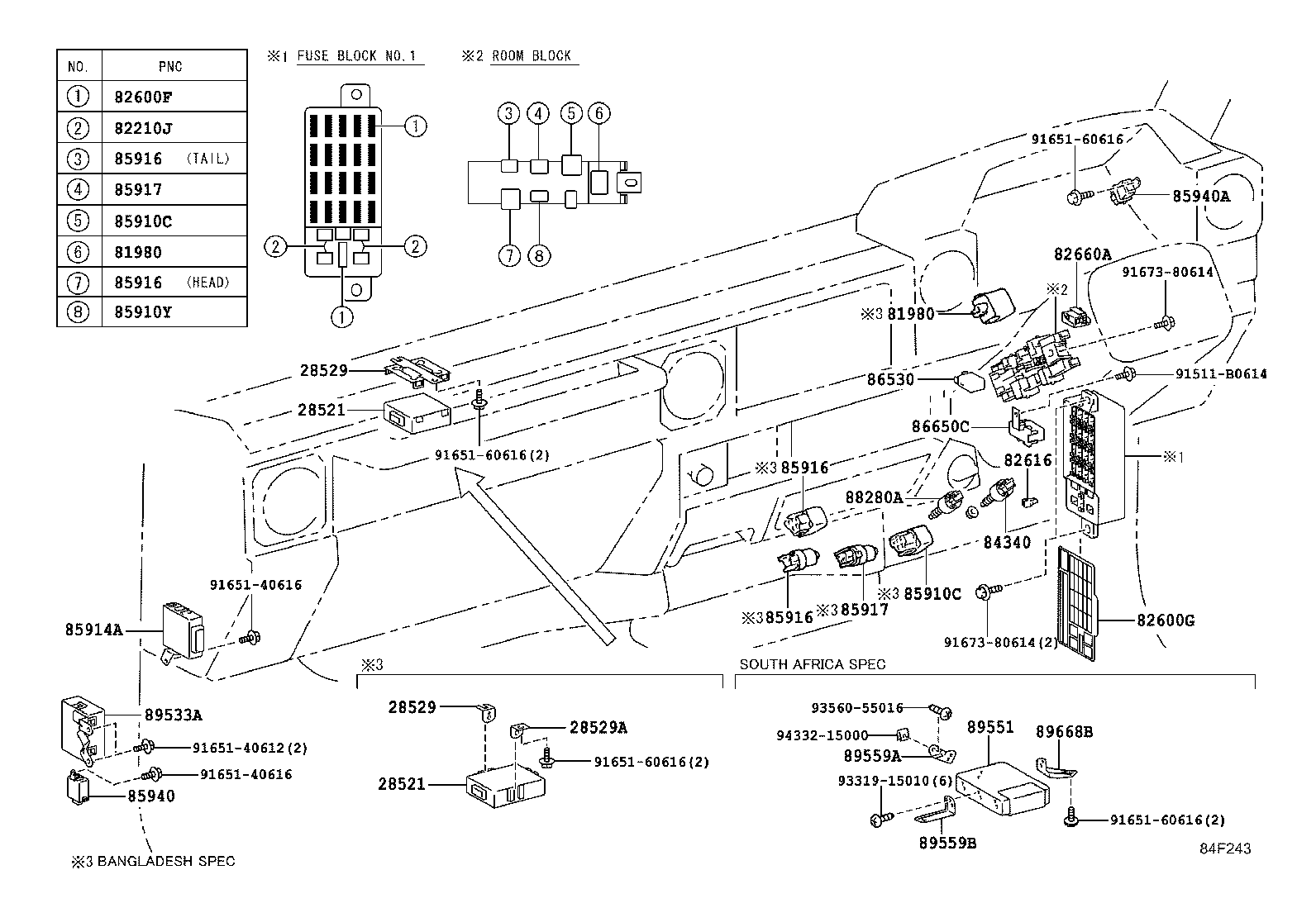

84F243

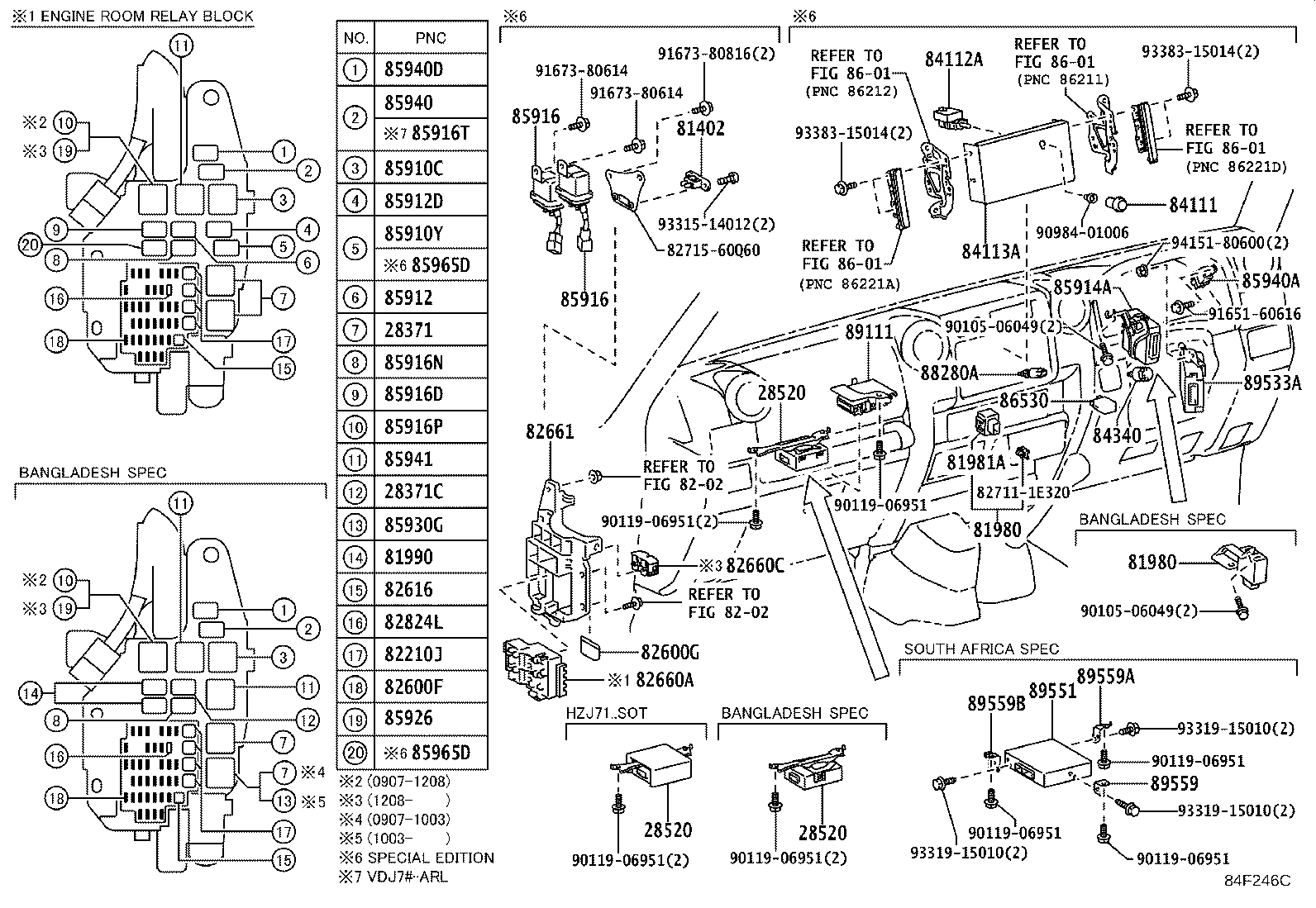

84F246C

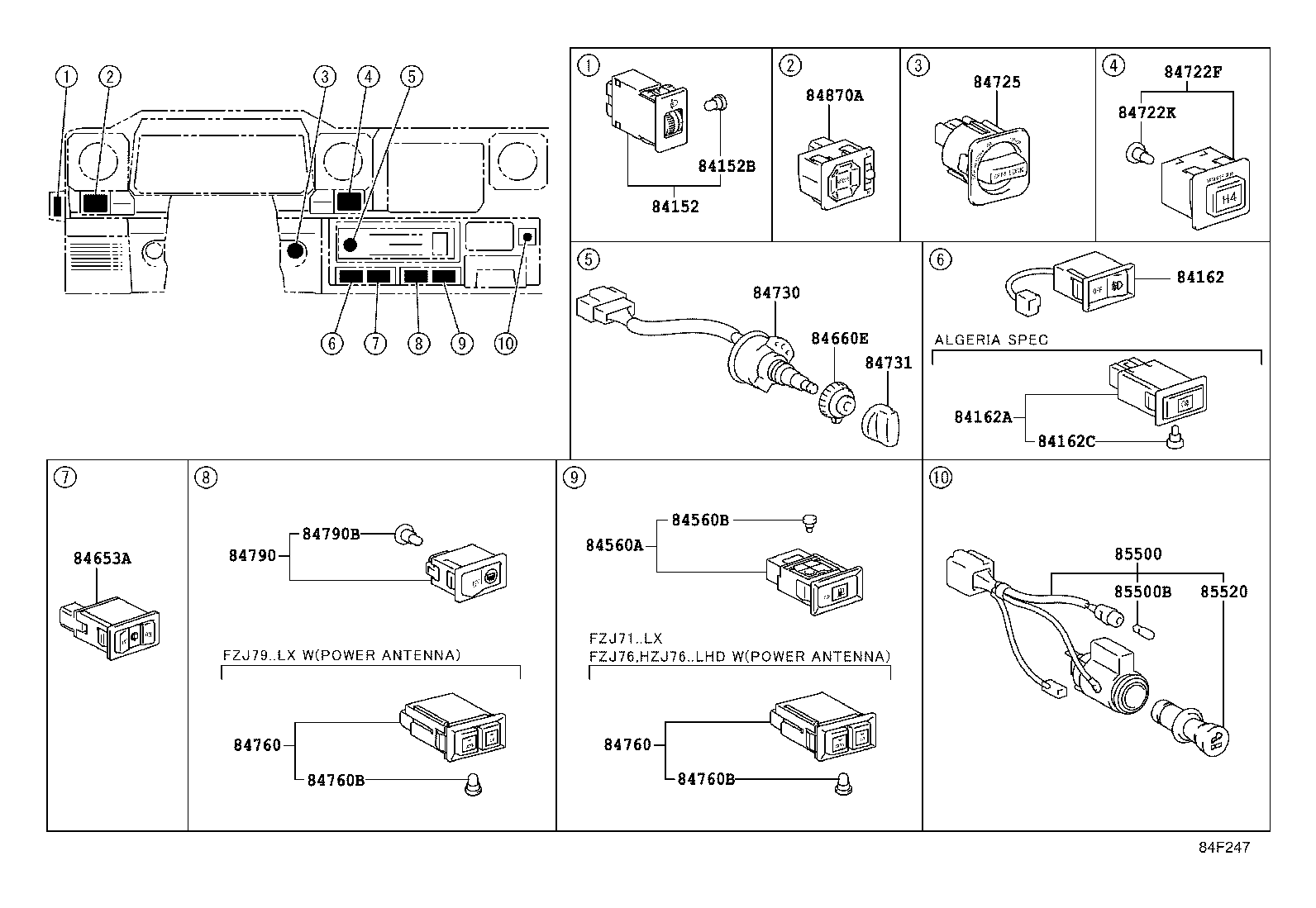

84F247

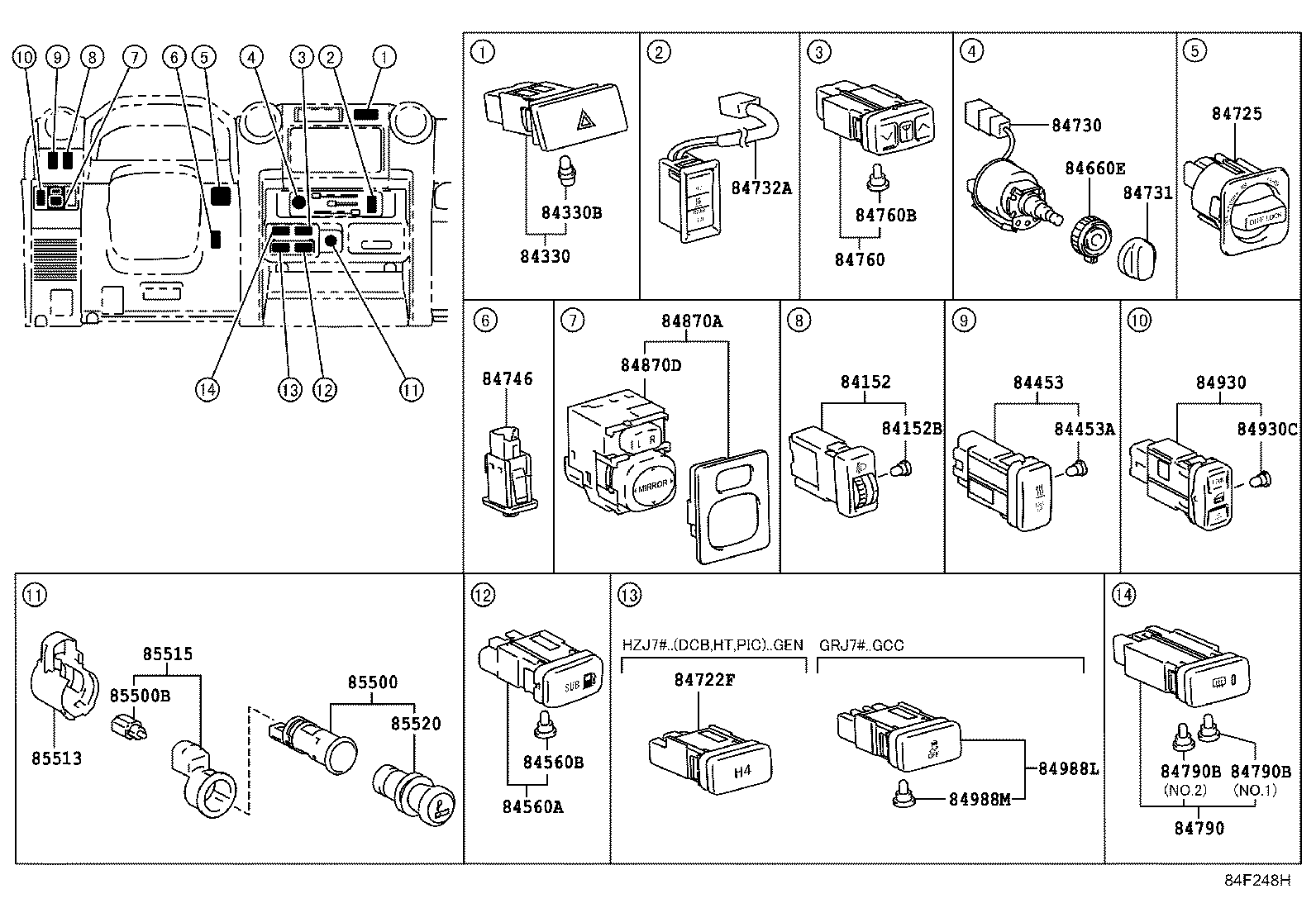

84F248H

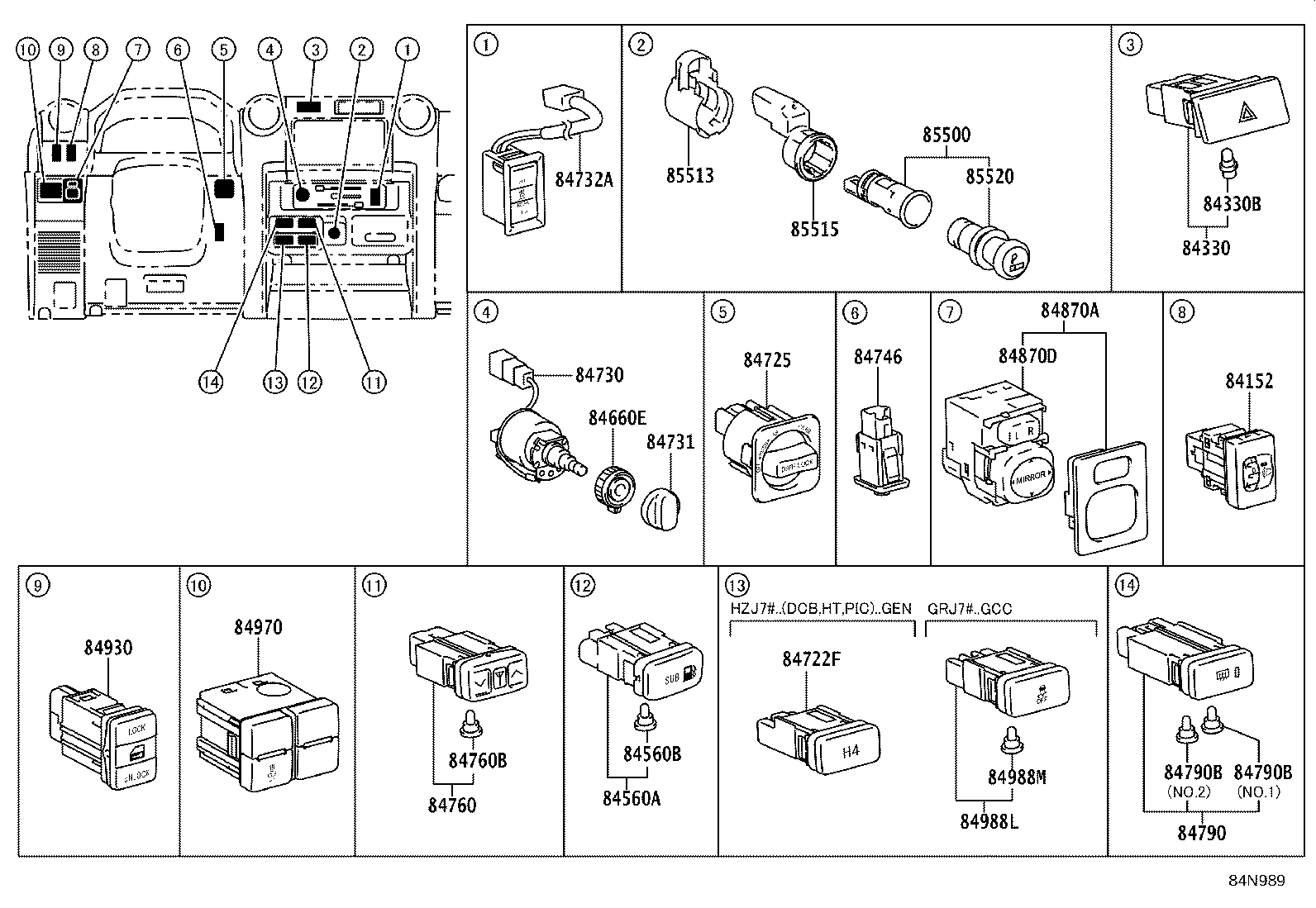

84N989

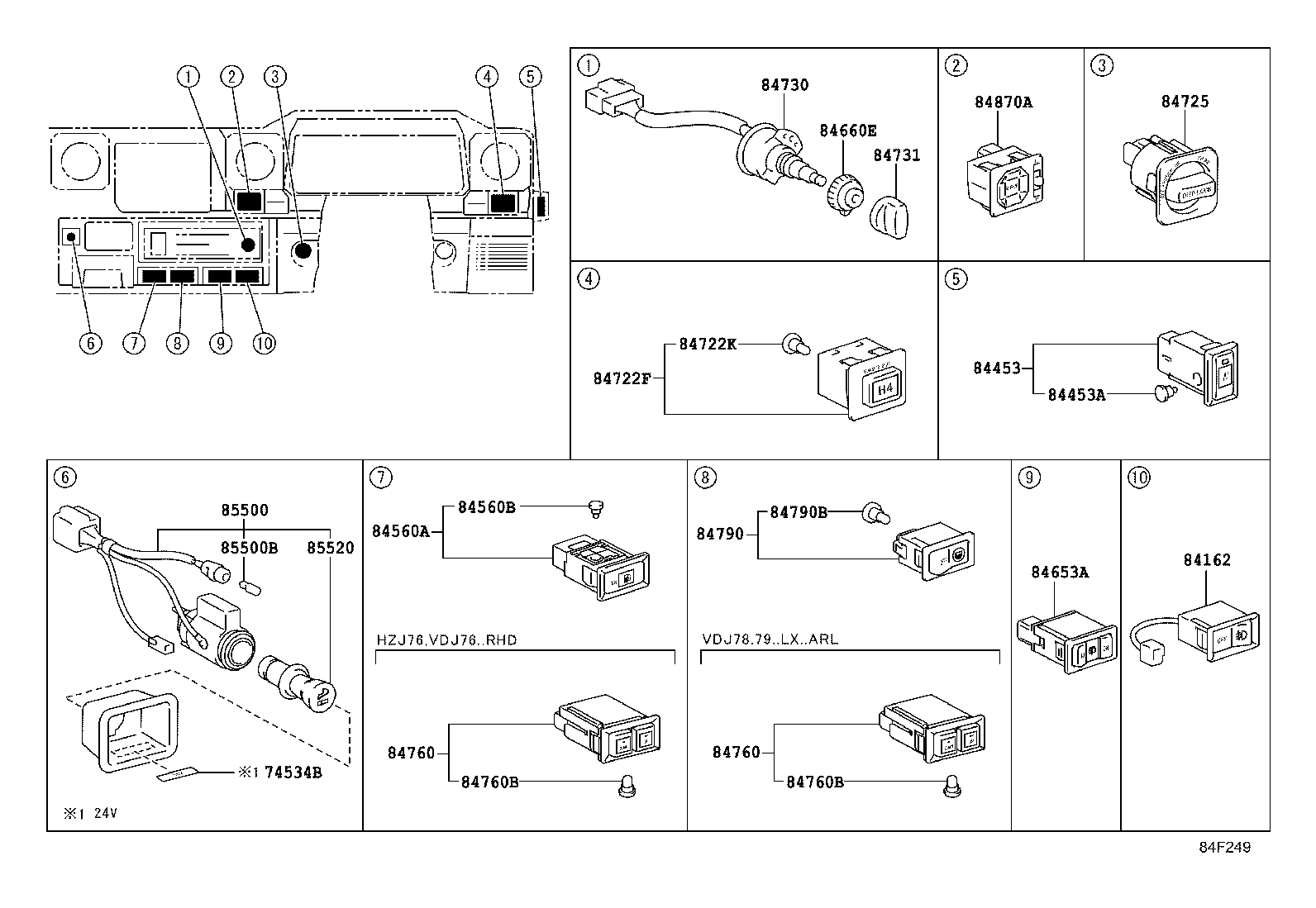

84F249

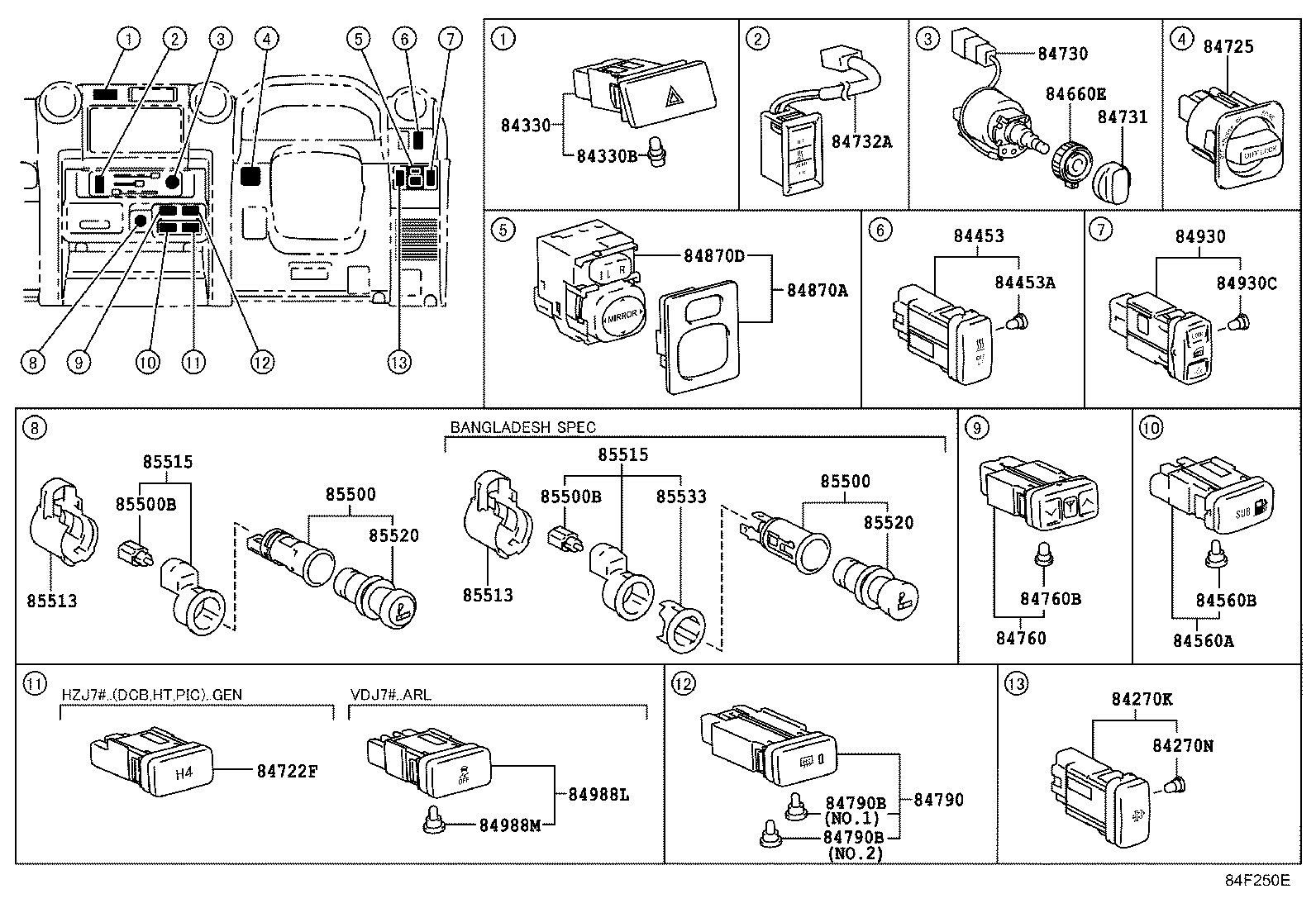

84F250E

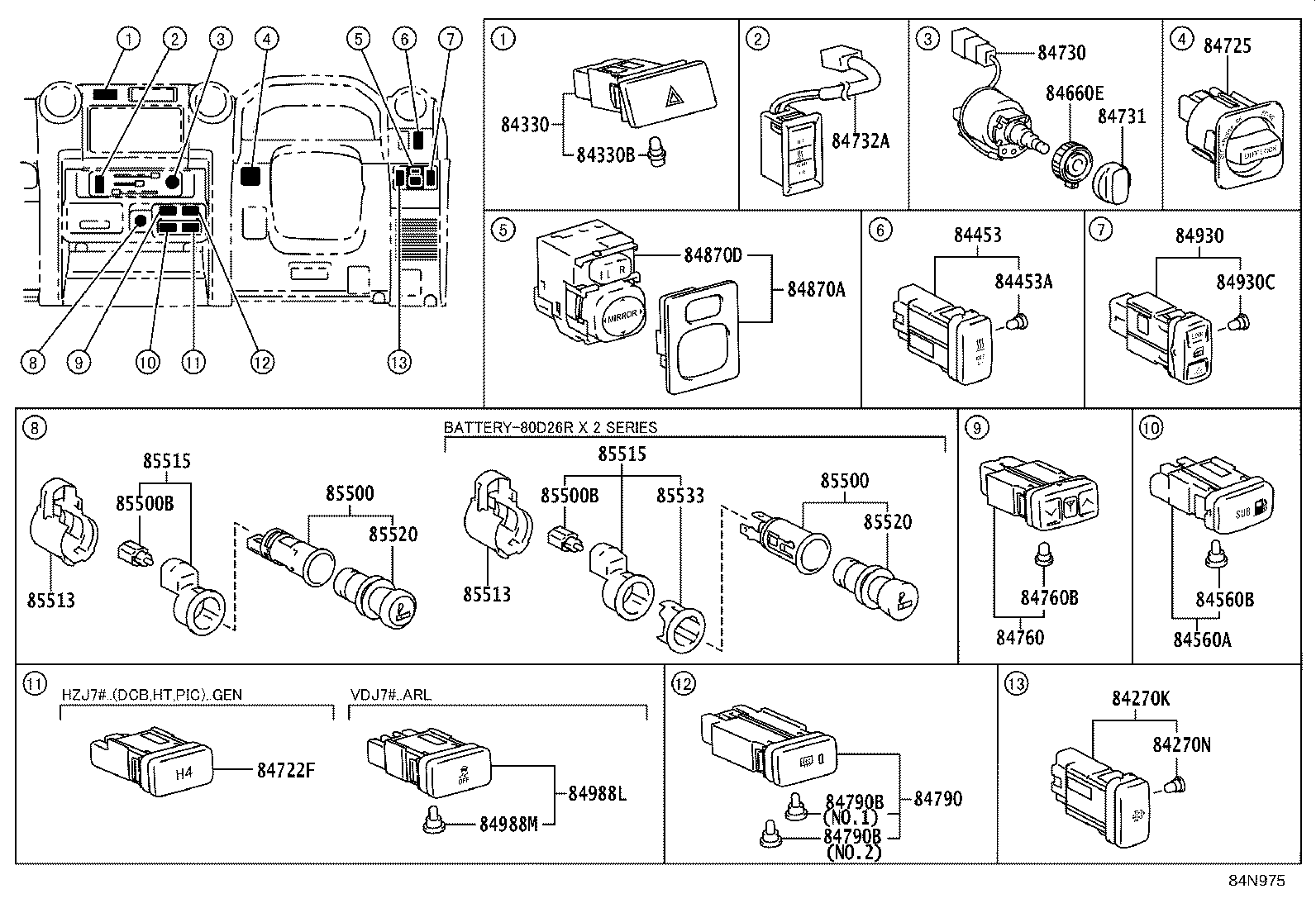

84N975

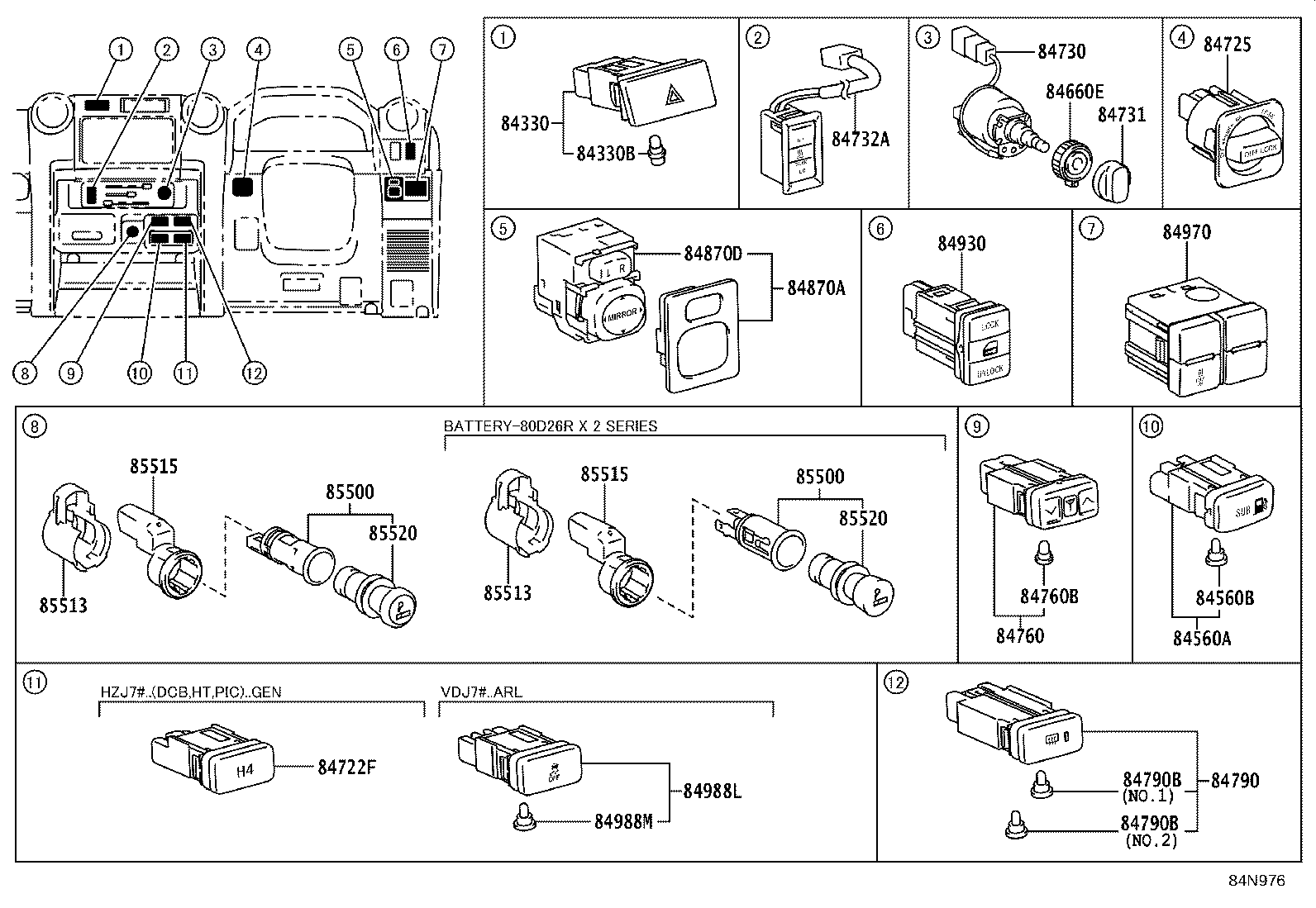

84N976

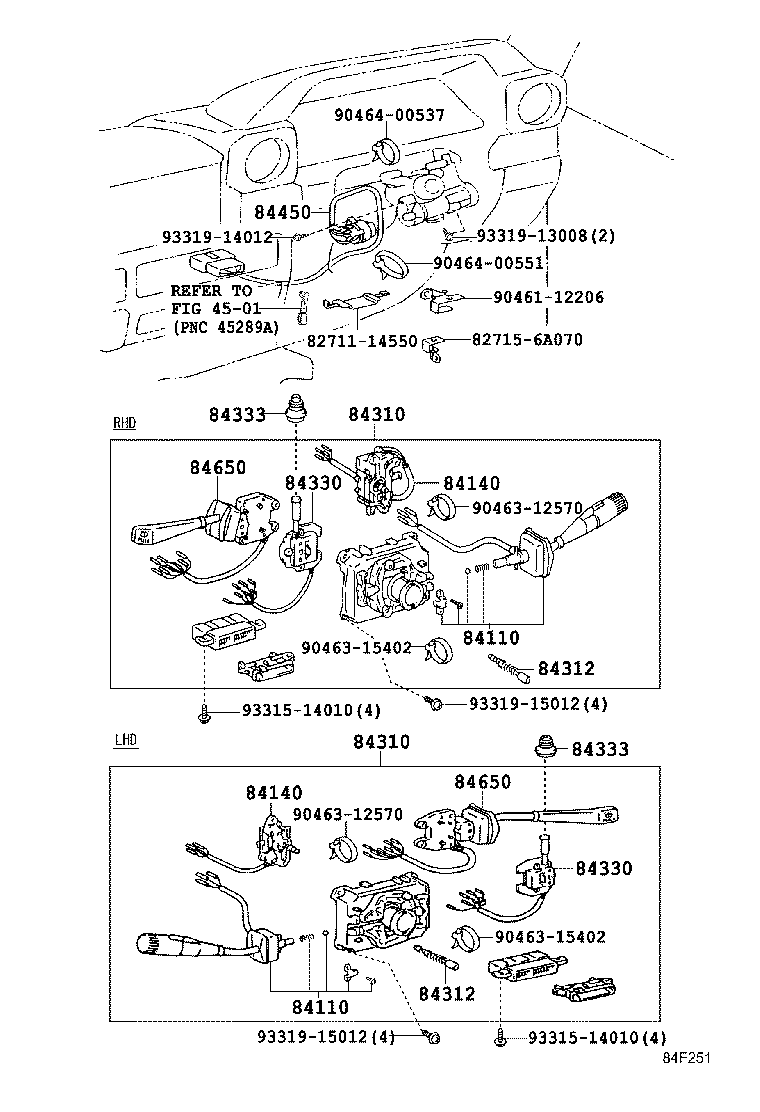

84F251

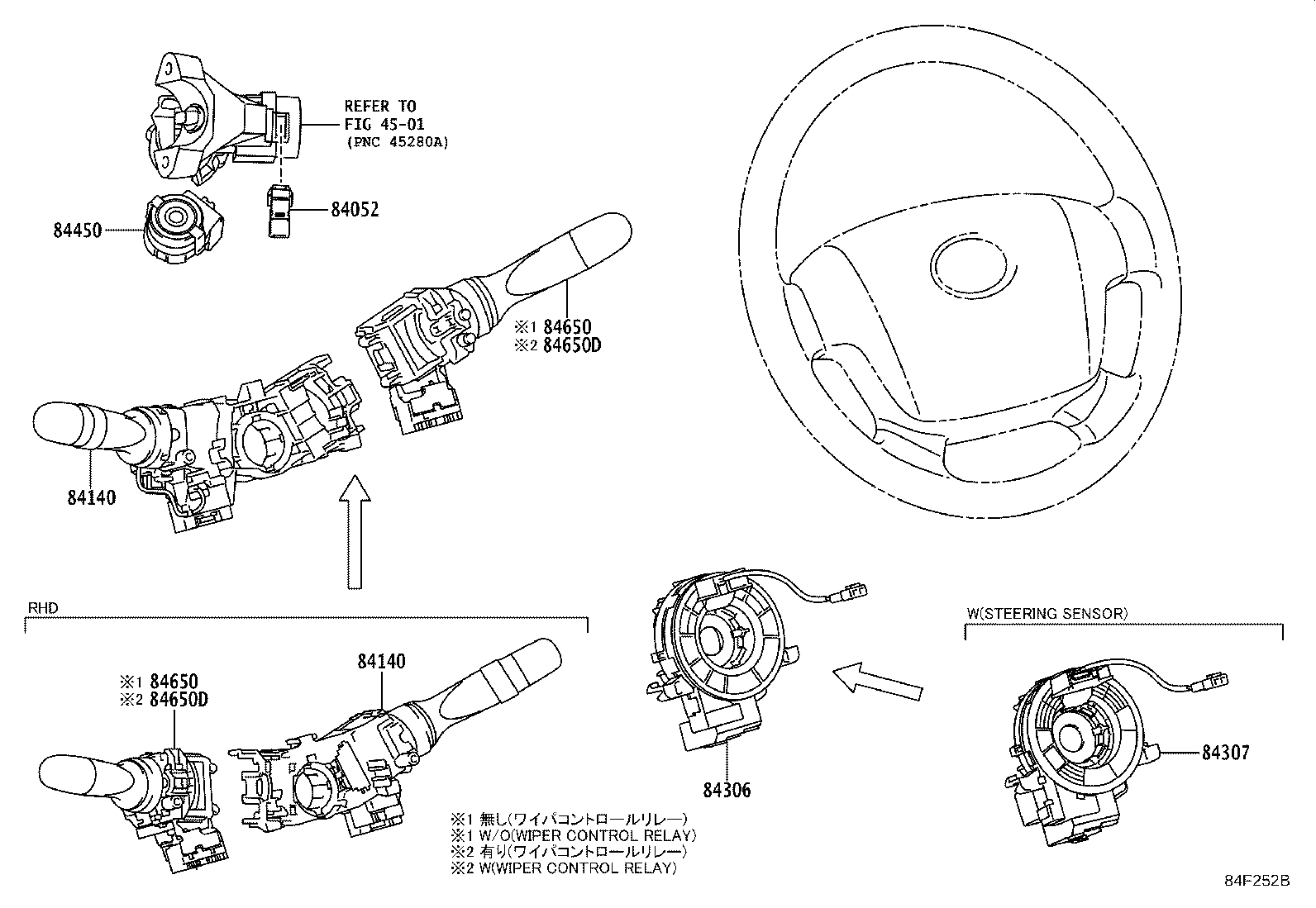

84F252B

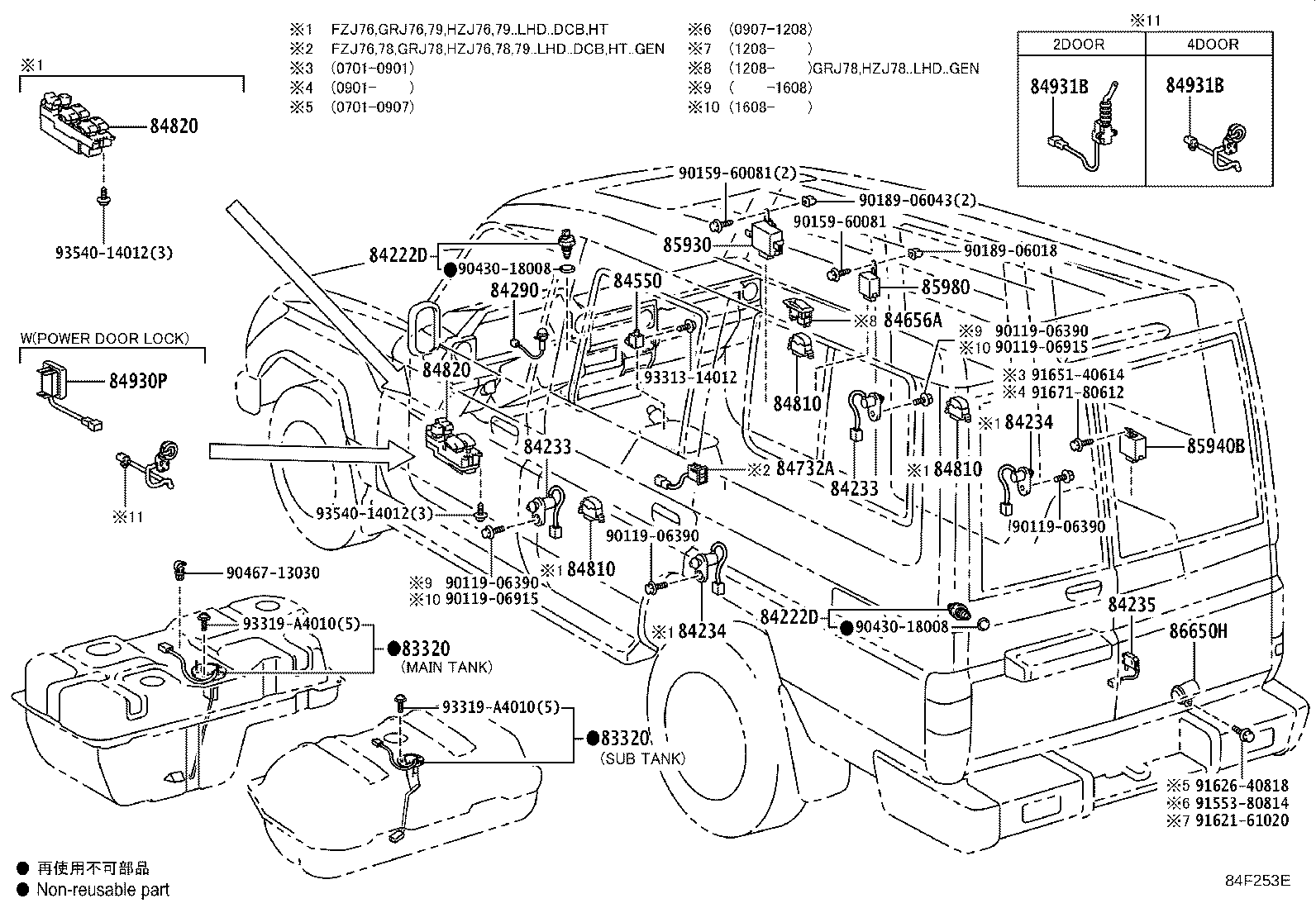

84F253E

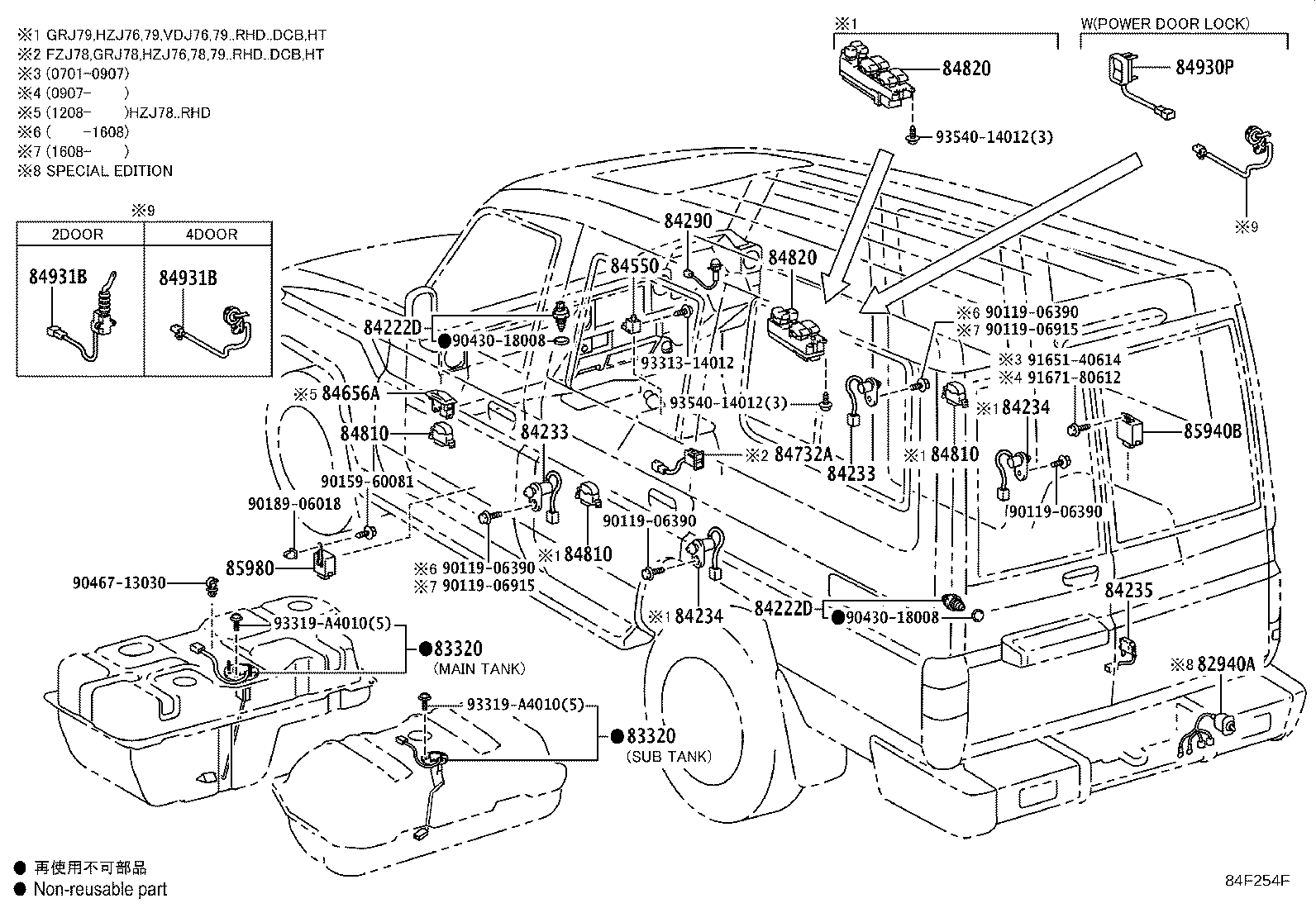

84F254F

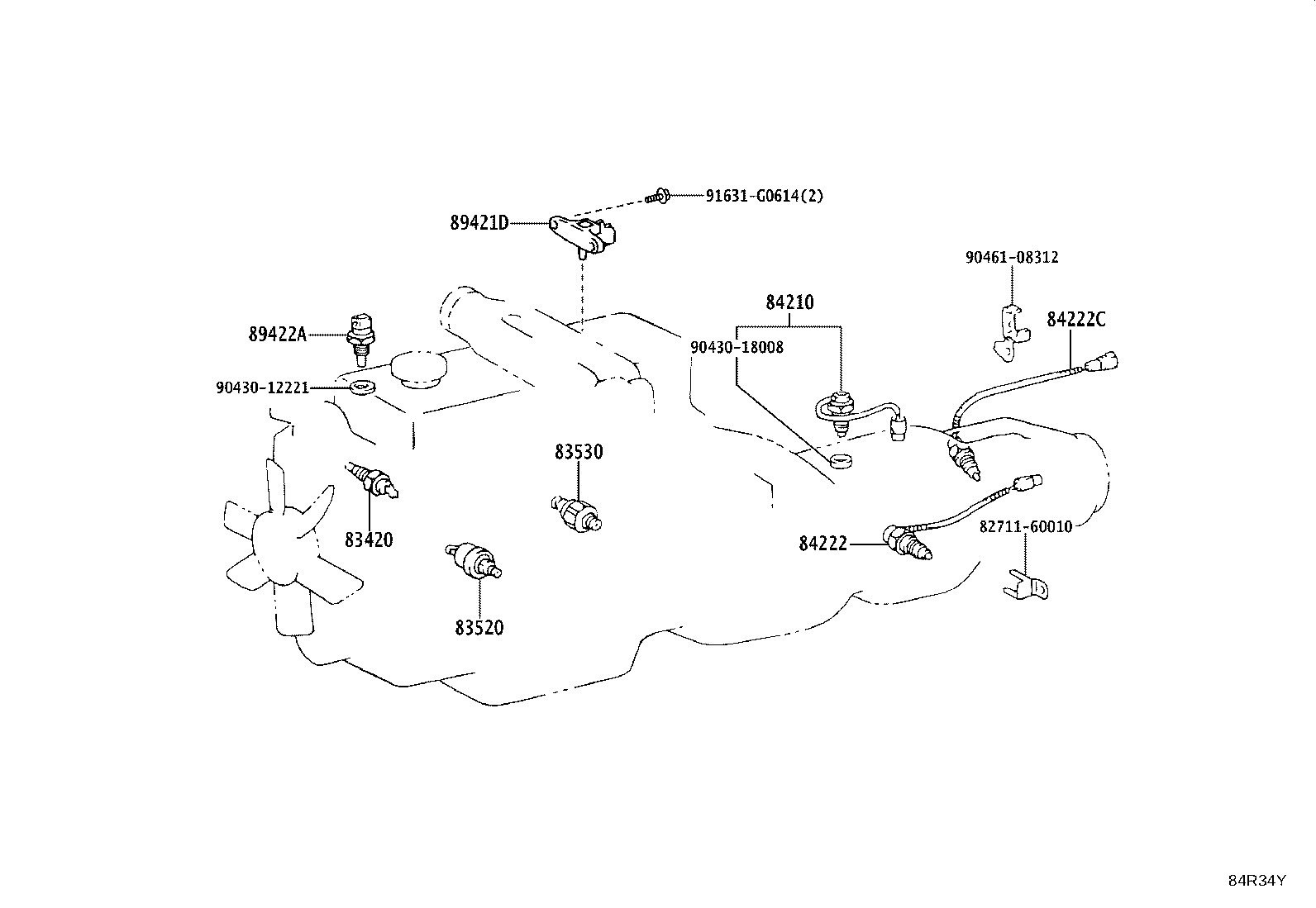

84R34Y

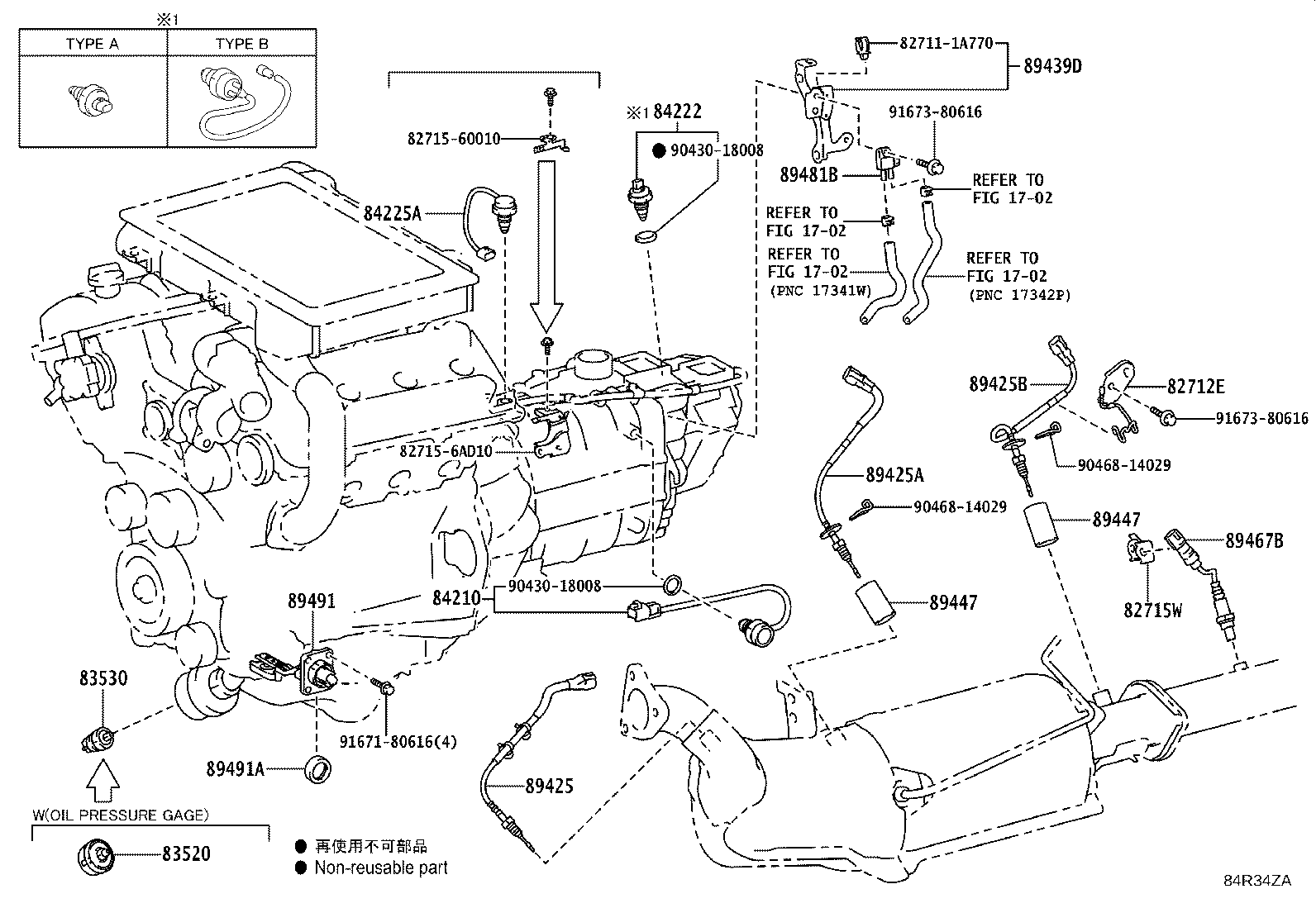

84R34ZA

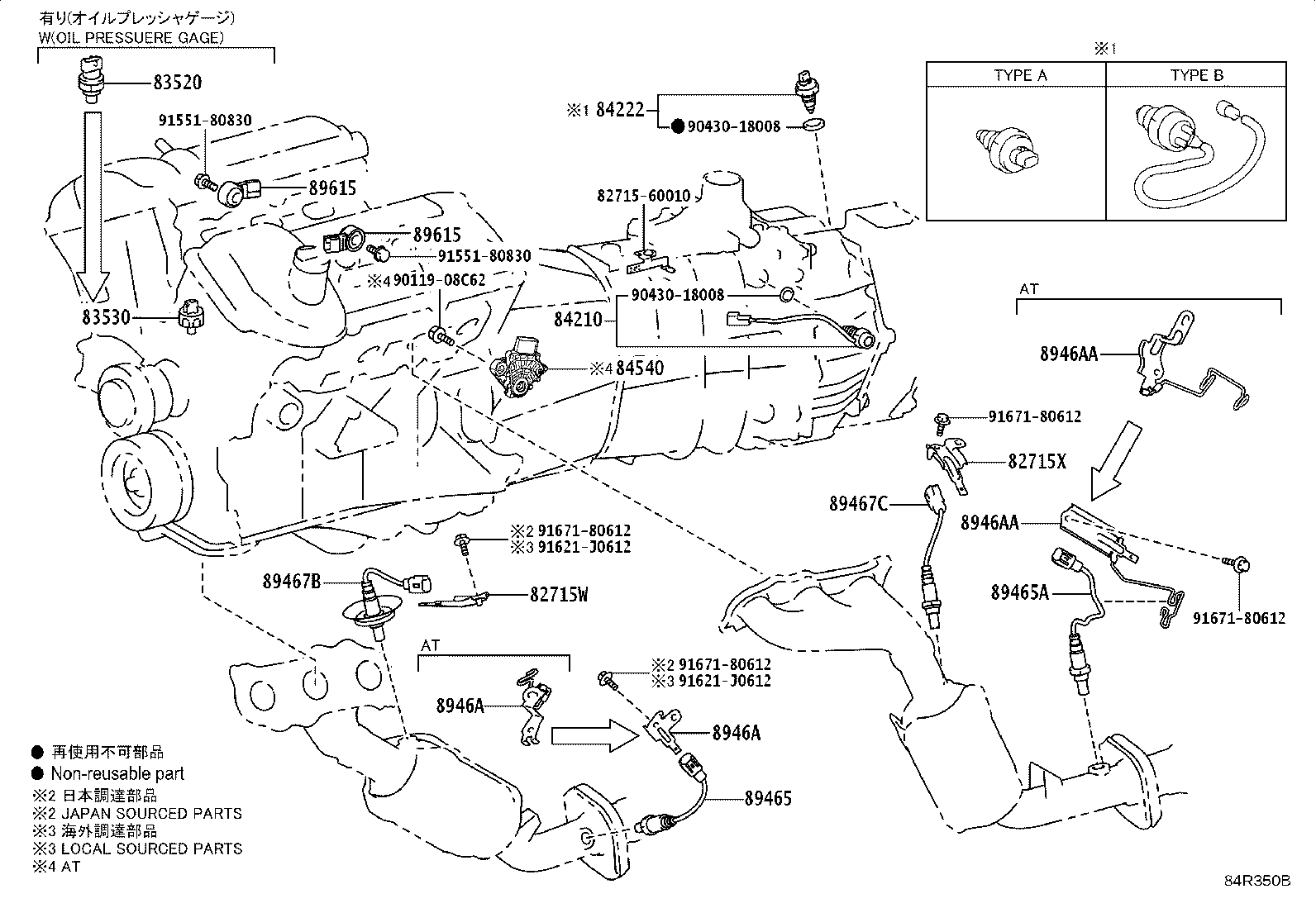

84R350B

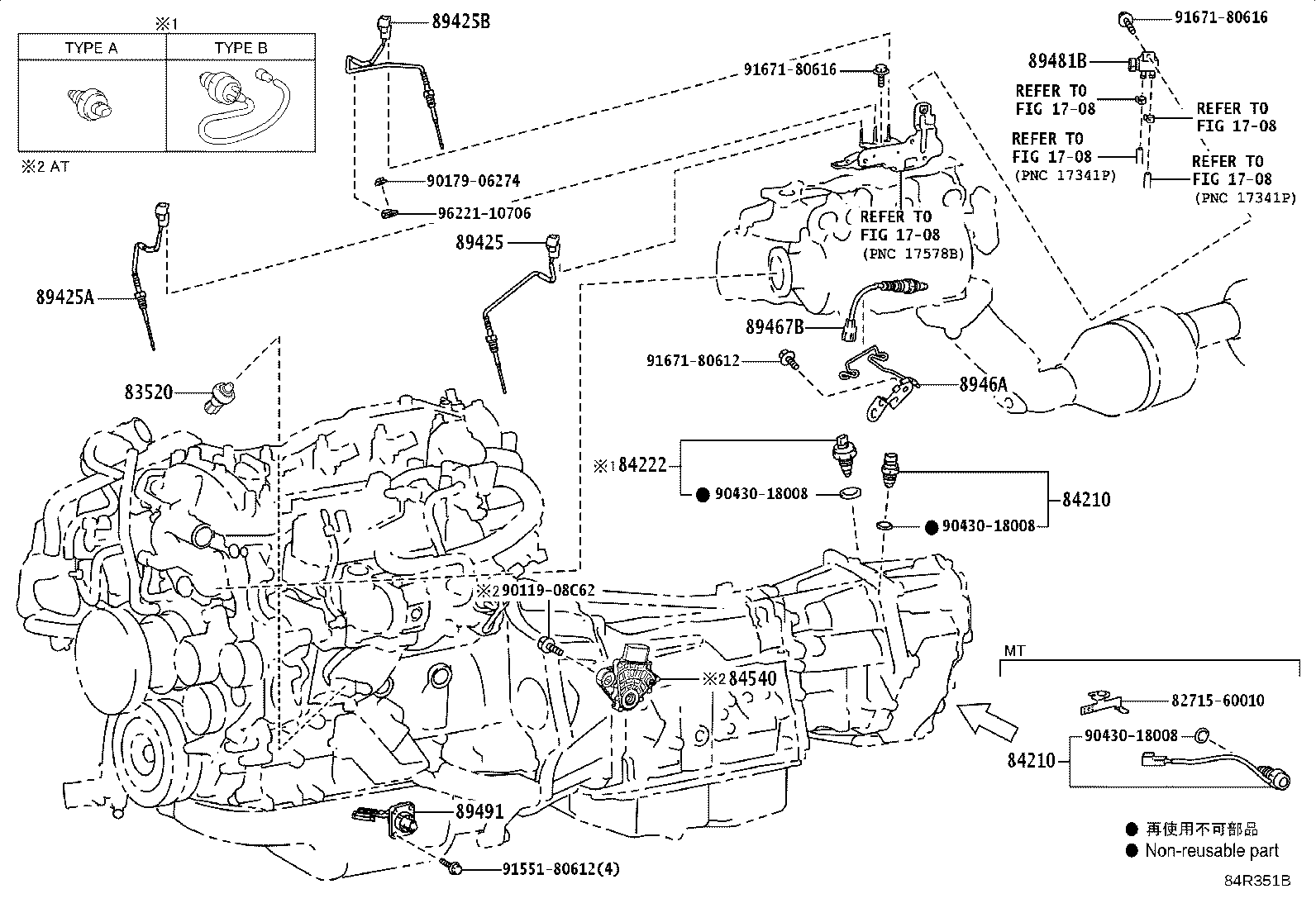

84R351B

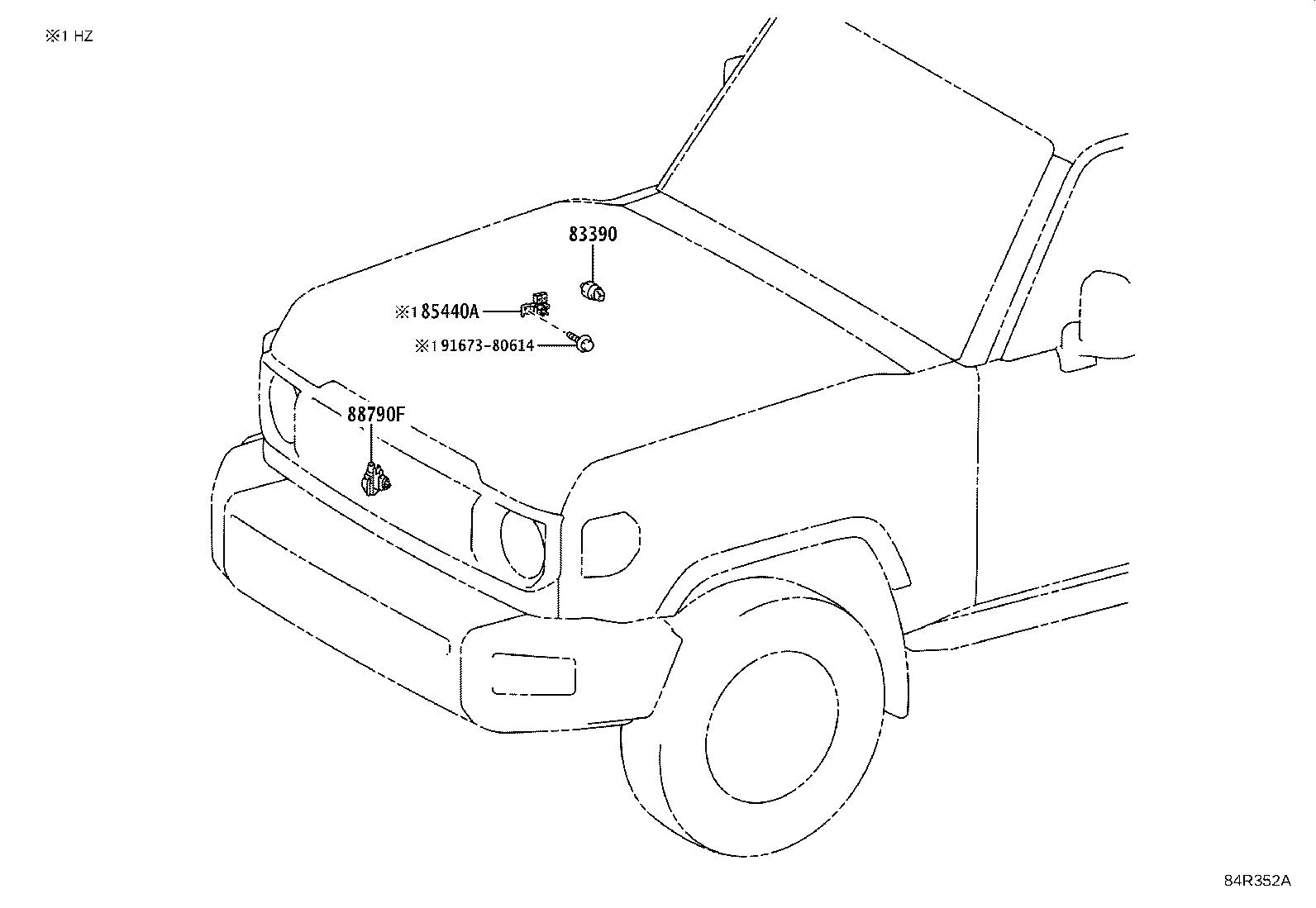

84R352A

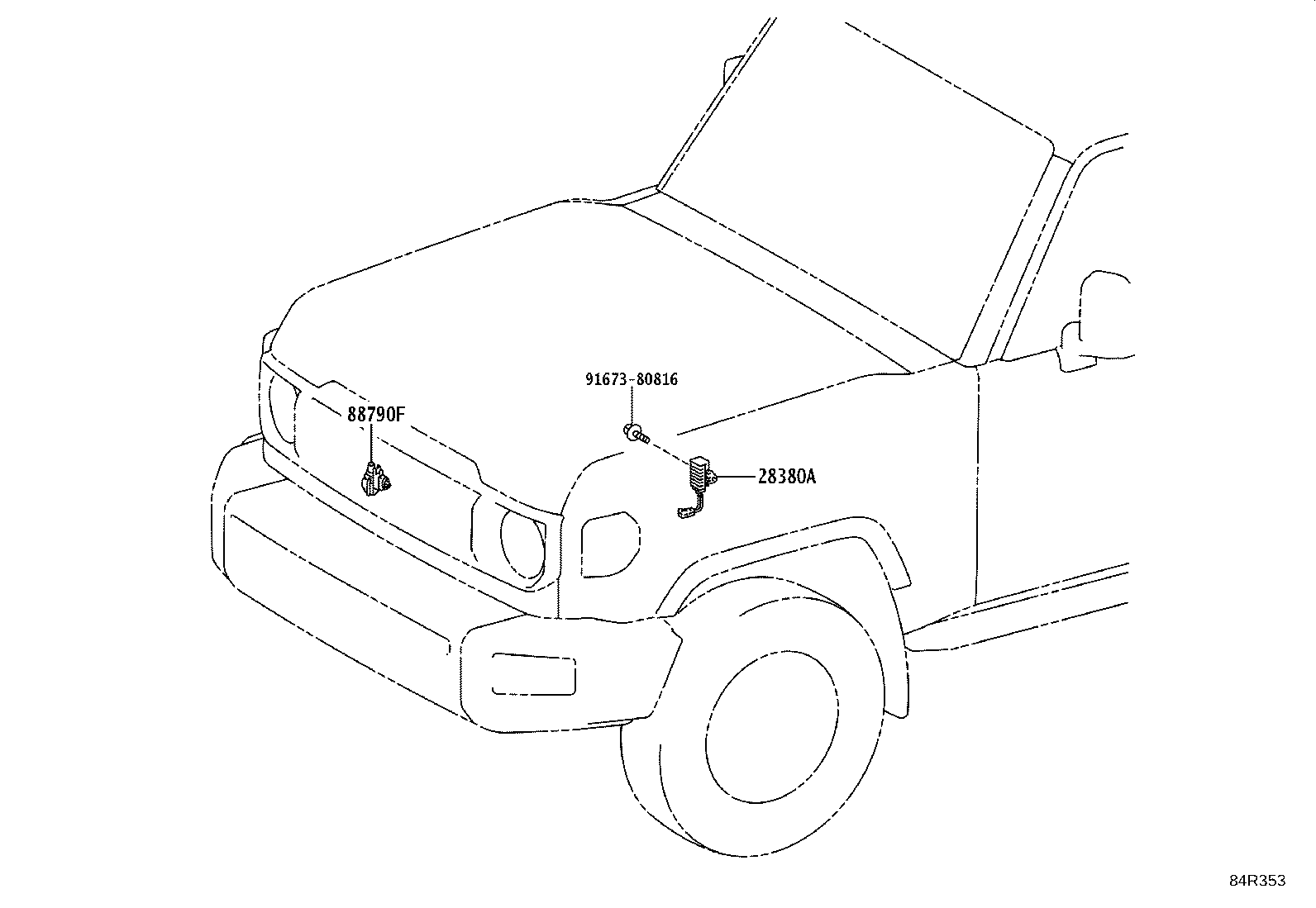

84R353

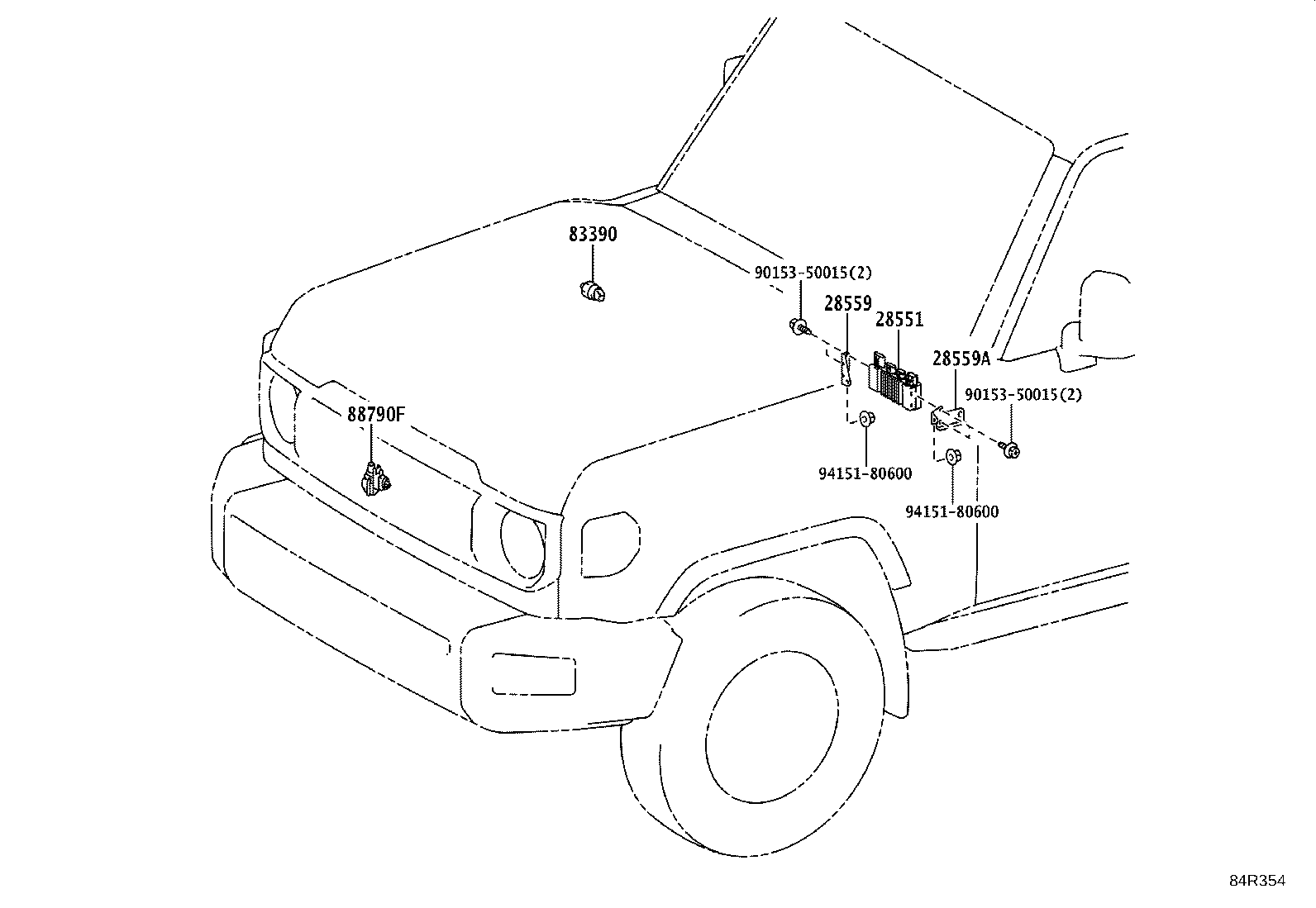

84R354

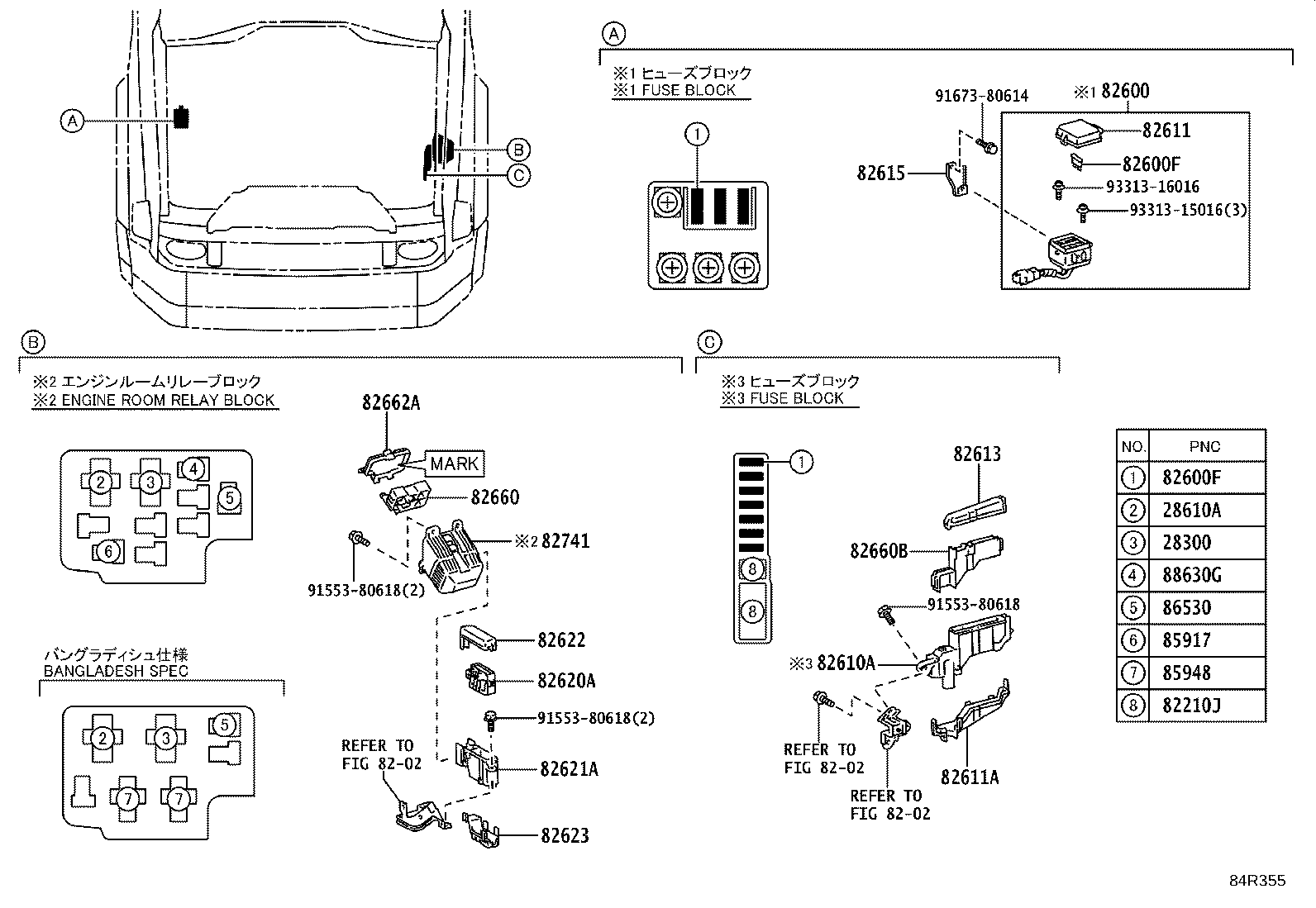

84R355

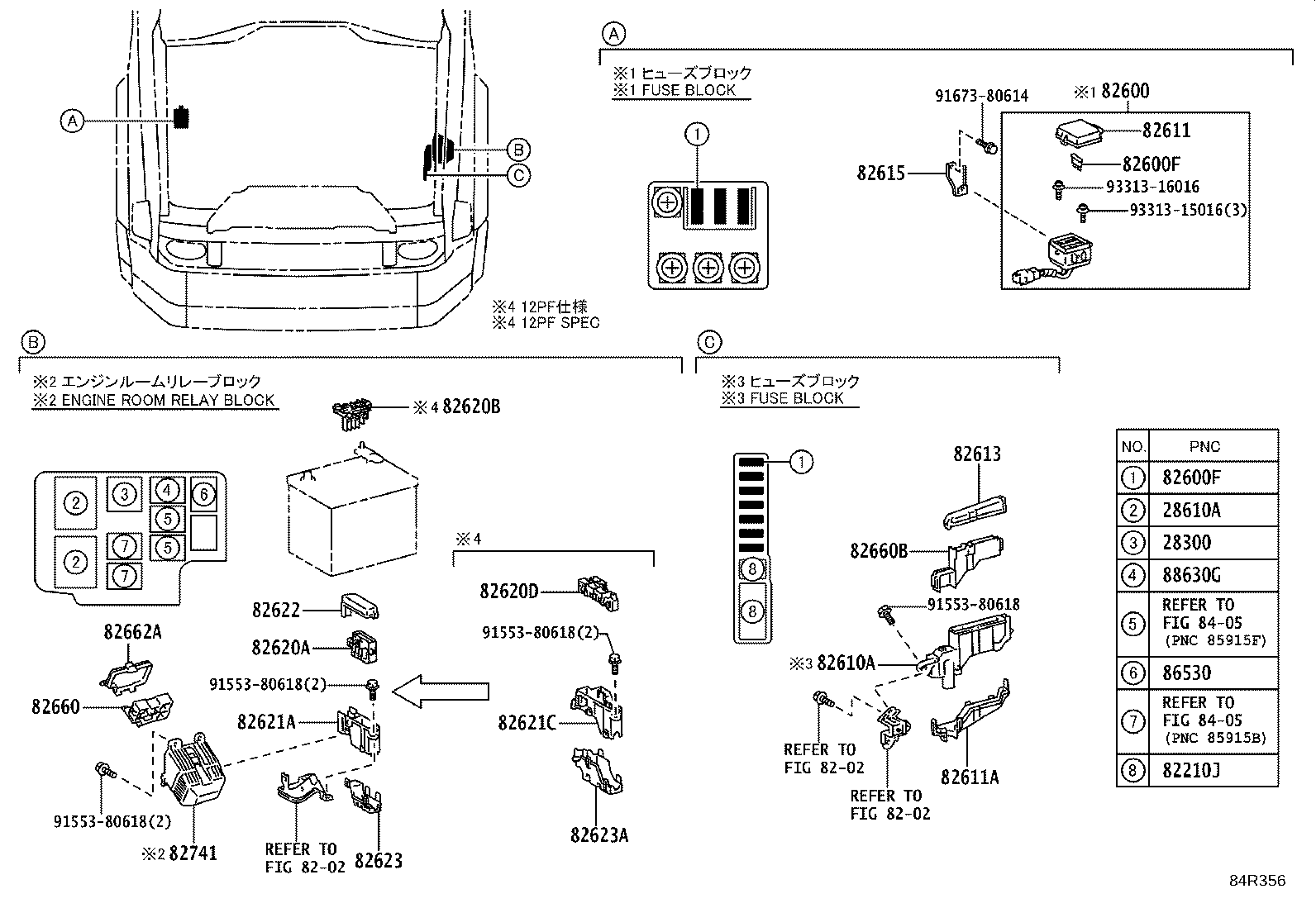

84R356

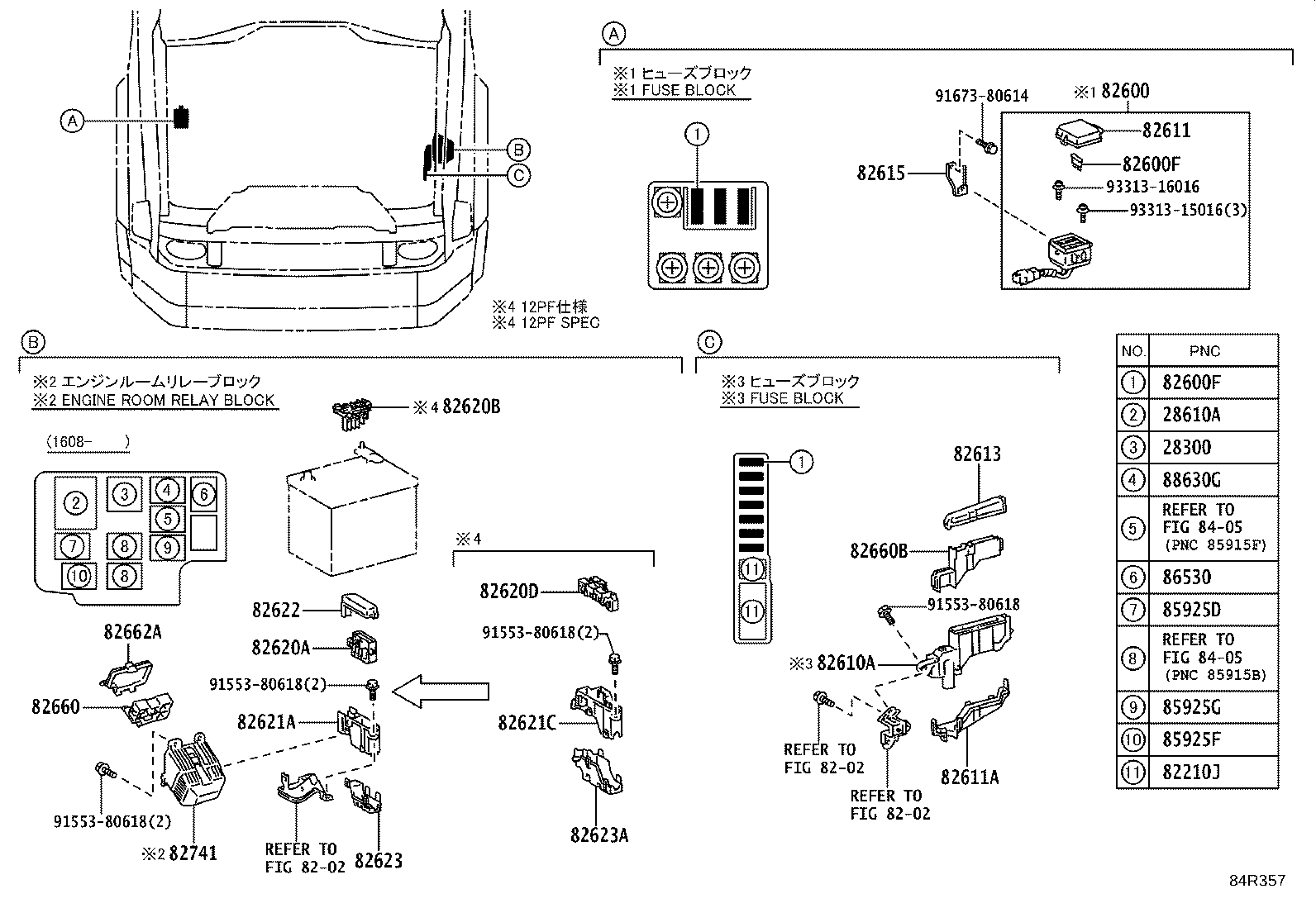

84R357

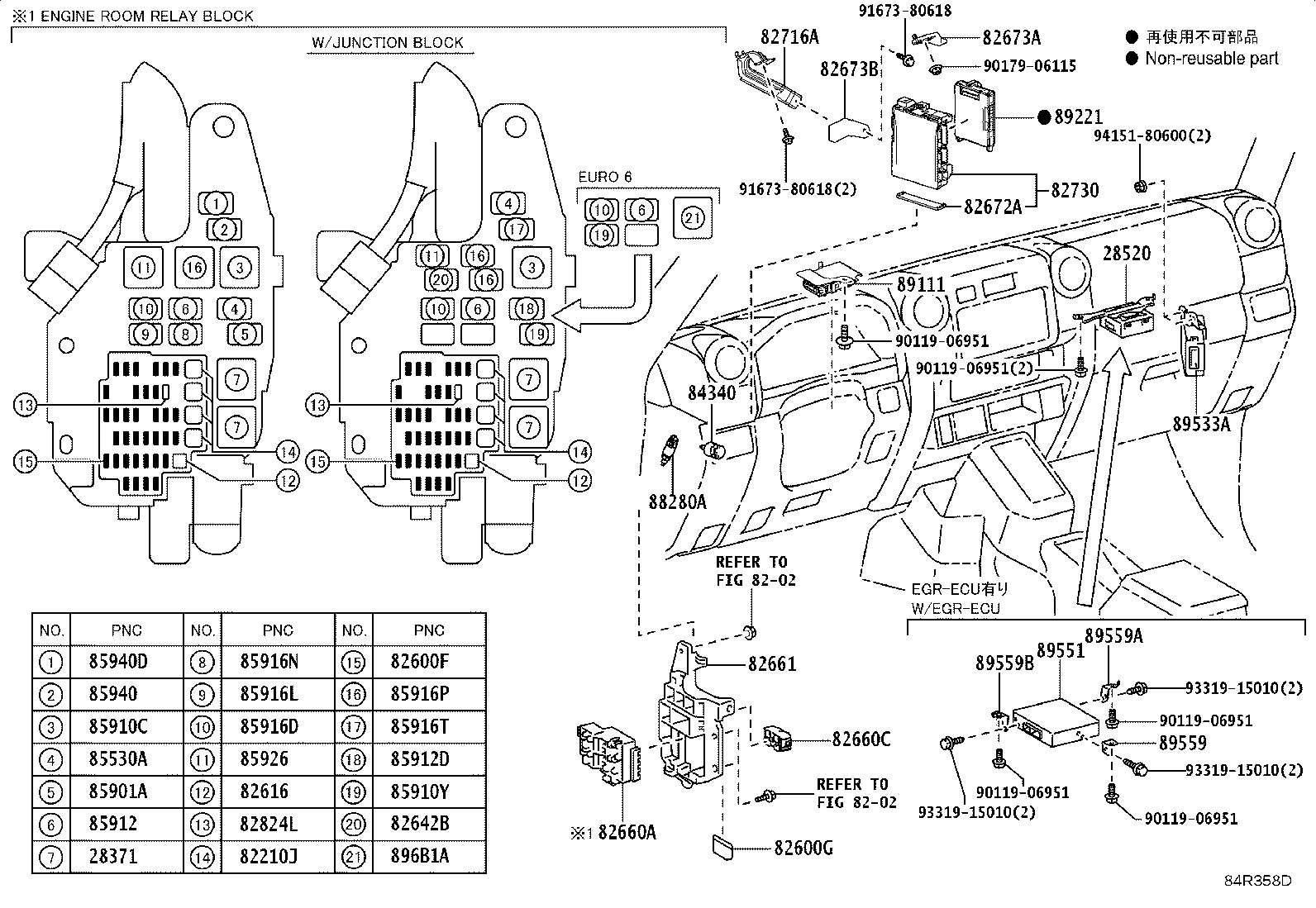

84R358D

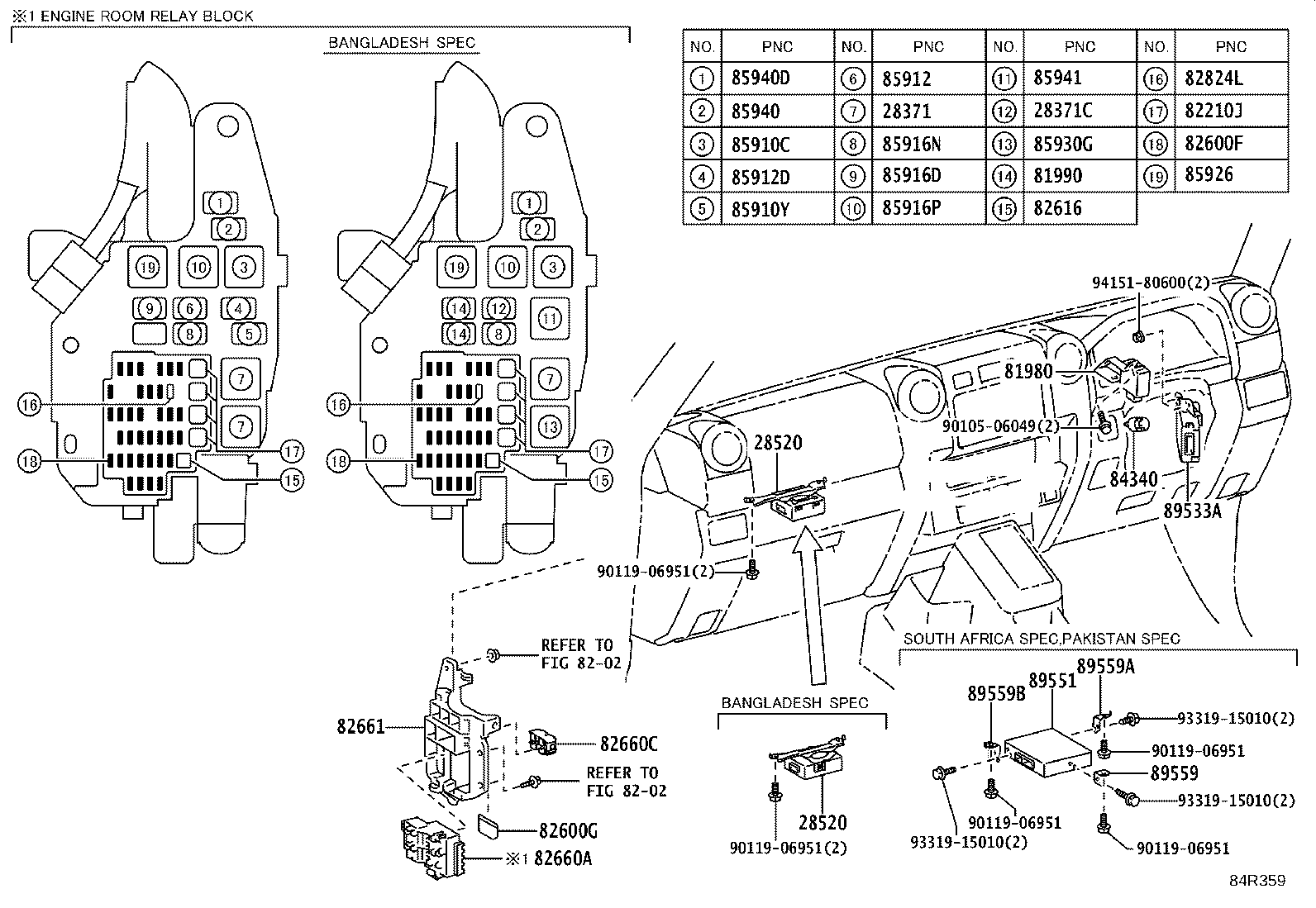

84R359

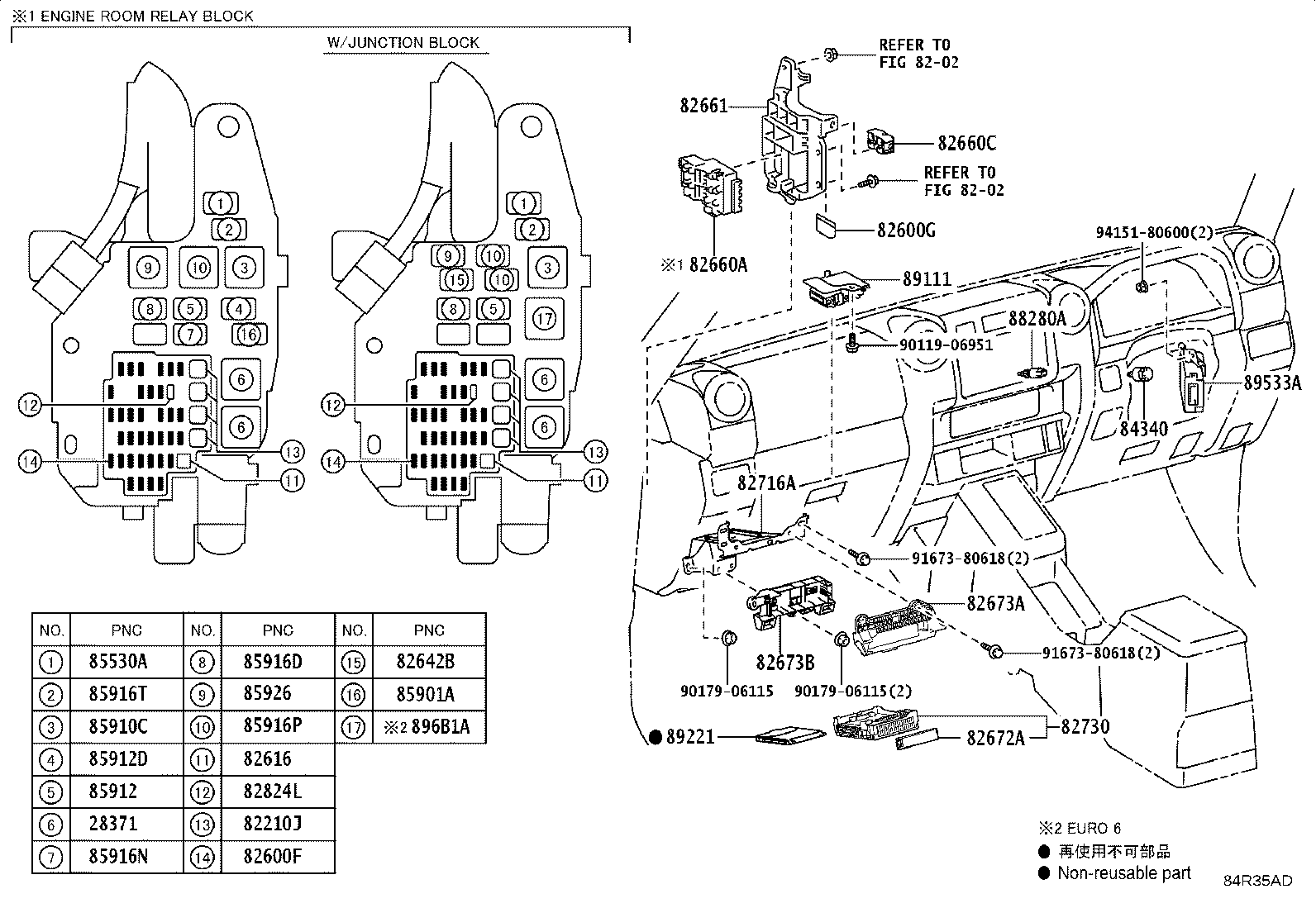

84R35AD

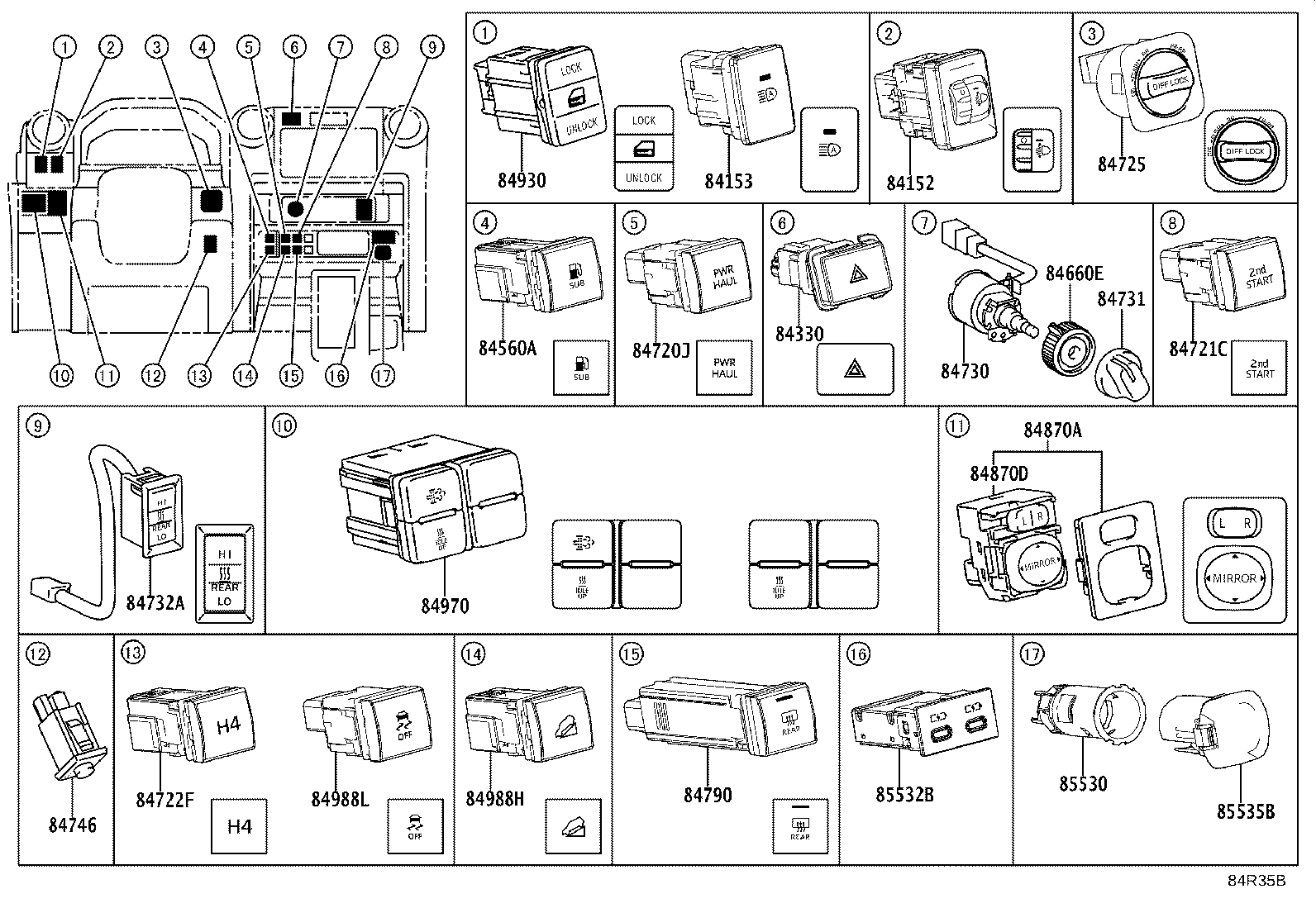

84R35B

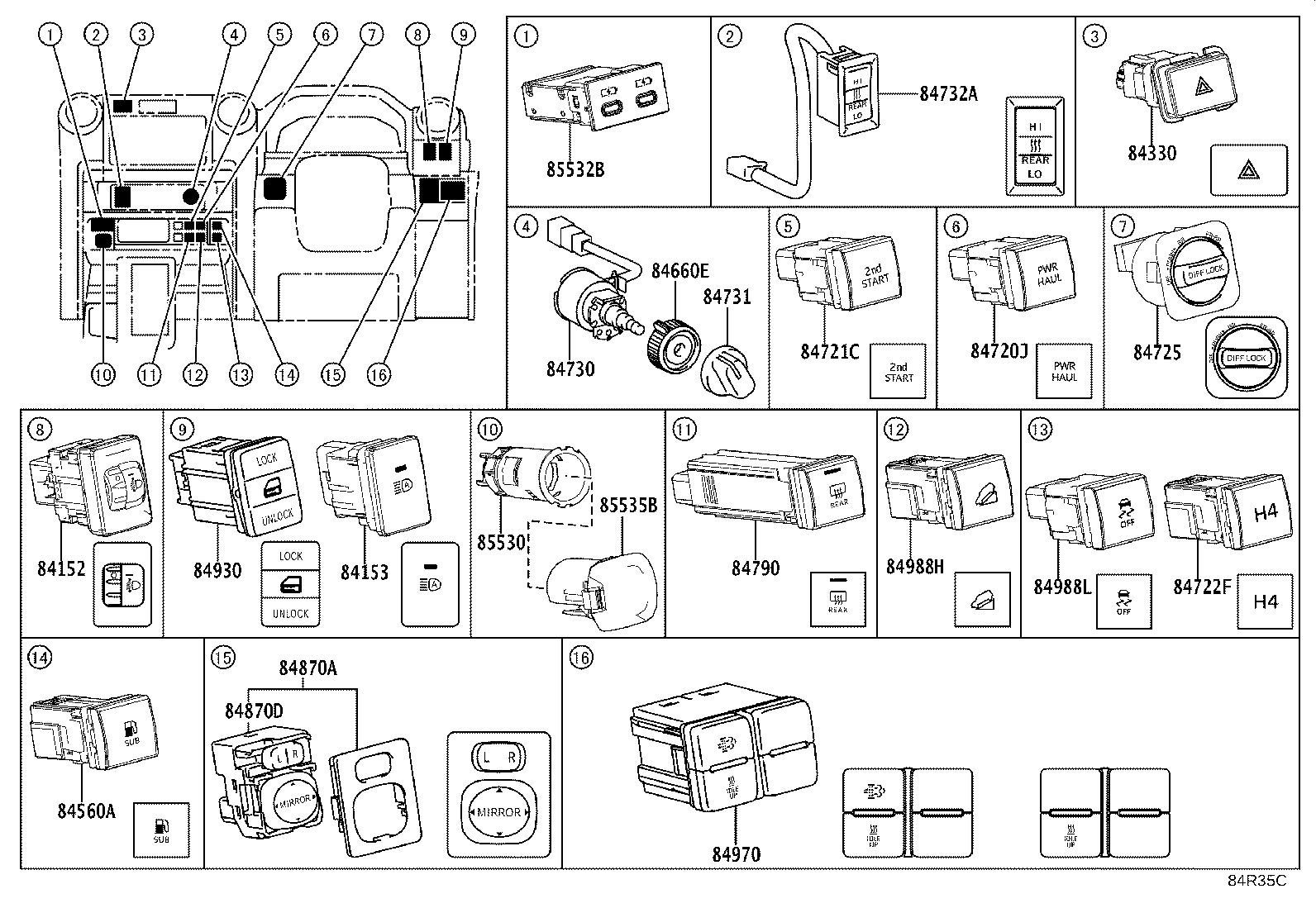

84R35C

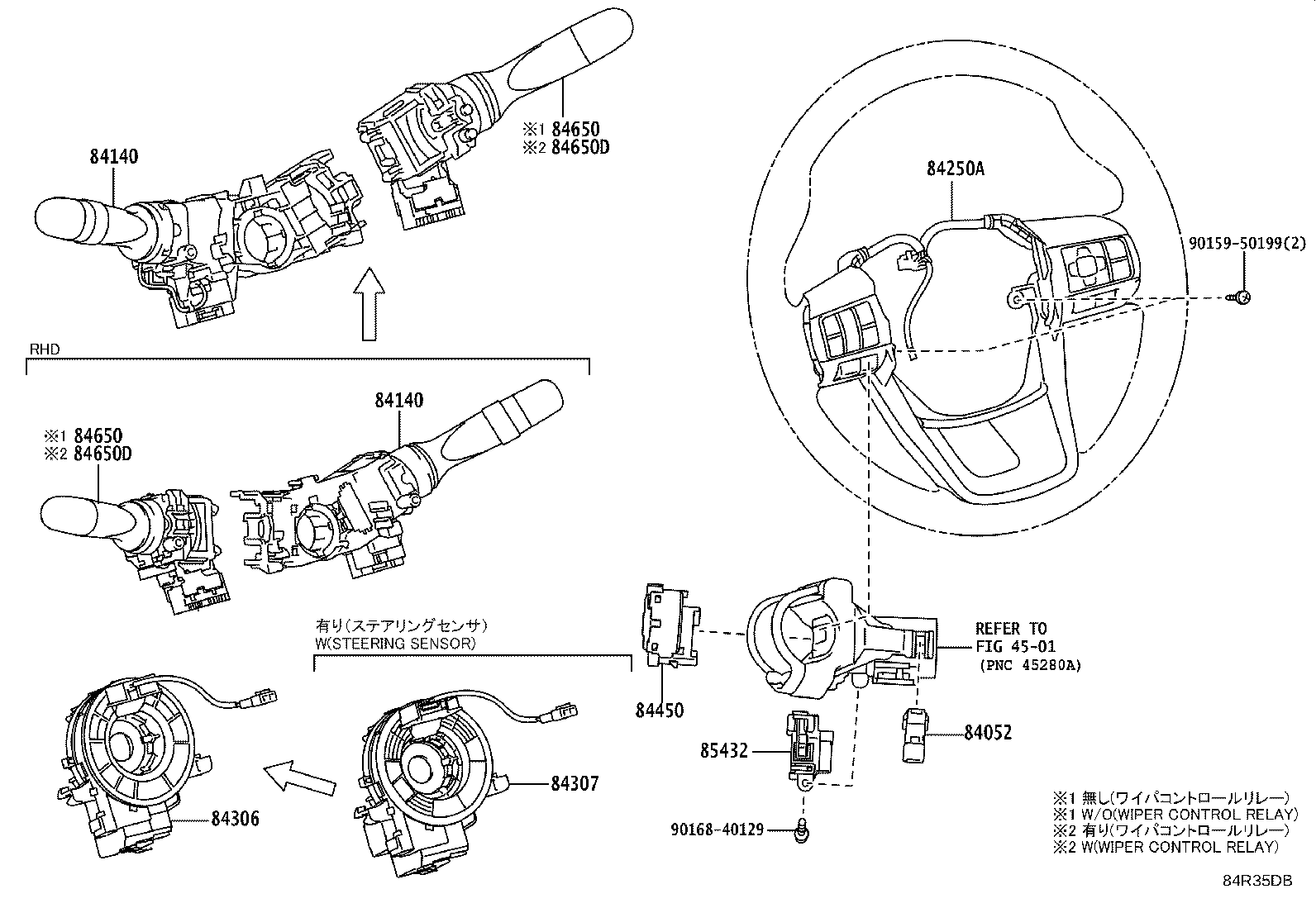

84R35DB

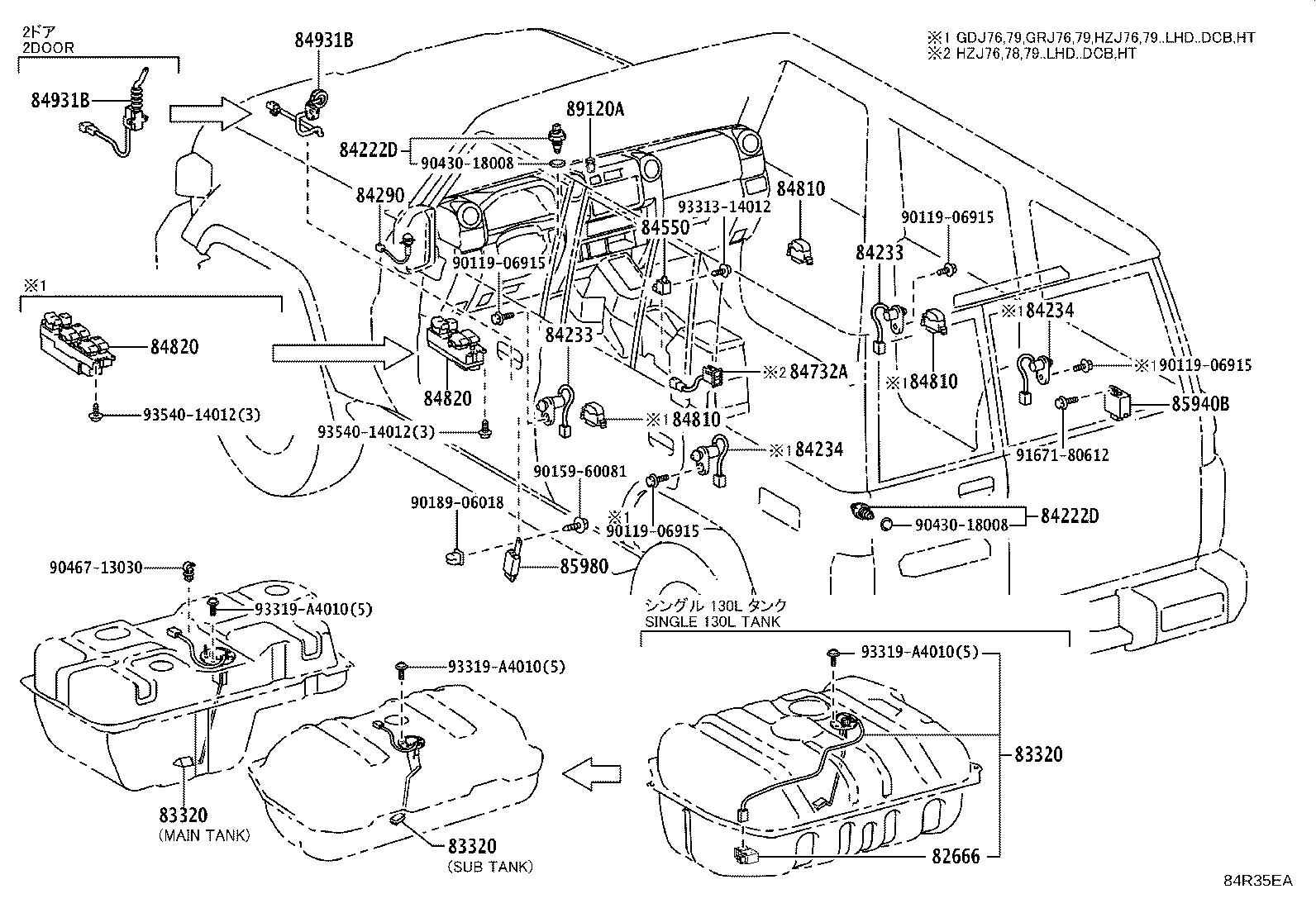

84R35EA

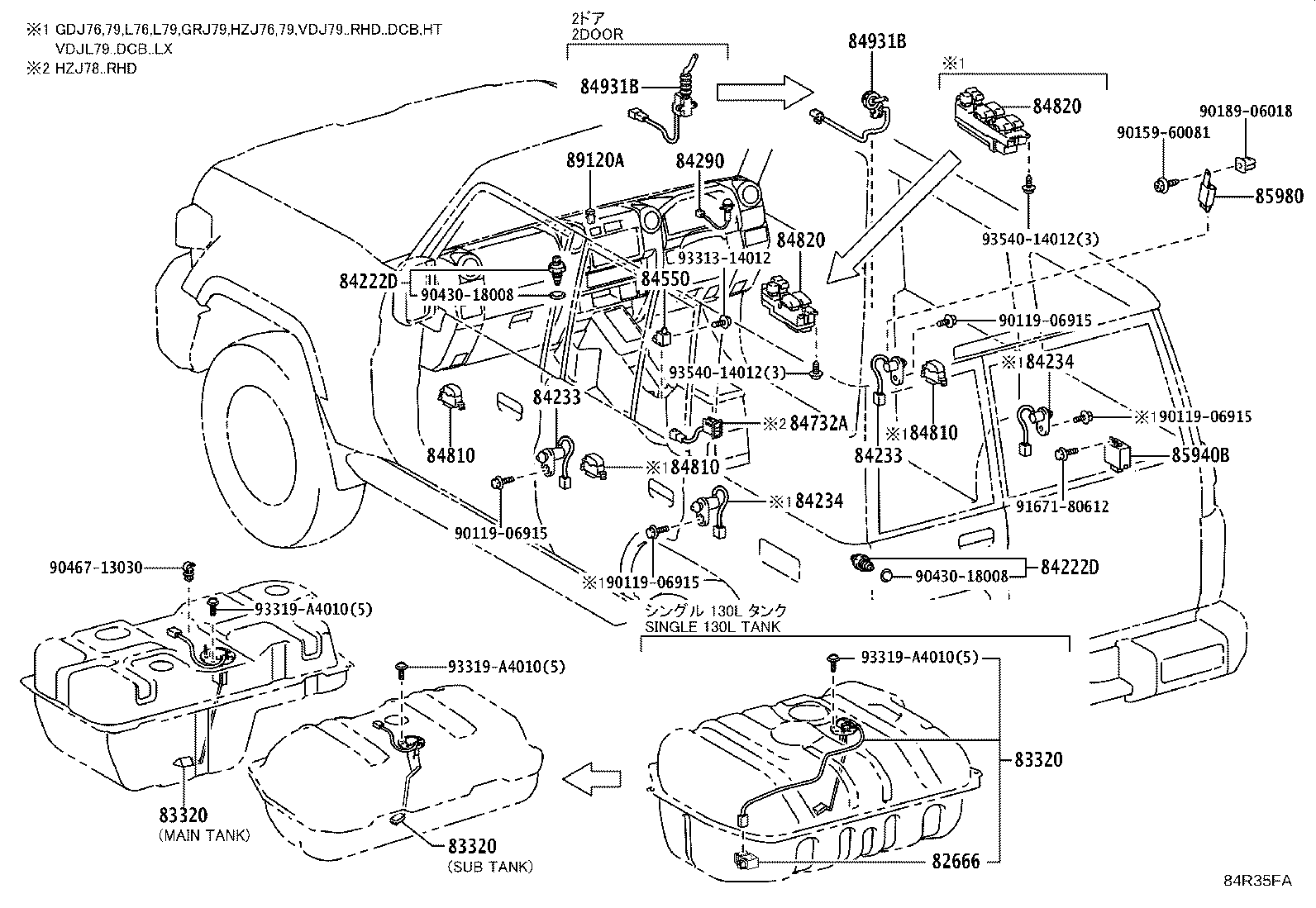

84R35FA
Part groups
| PNC | Description |
|---|---|
| 28300 | Relay Assy, Starter |
| 28371 | Relay, Ignition, NO.1 |
| 28371C | Relay, Ignition, NO.2 |
| 28380A | Resister, Fuel Pump |
| 28520 | Timer Assy, Preheating |
| 28521 | Timer, Preheating |
| 28529 | Bracket, Preheating Timer, NO.1 |
| 28529A | Bracket, Preheating Timer, NO.2 |
| 28551 | Controller, Glow Plug |
| 28559 | Bracket, Glow Plug Controller, NO.1 |
| 28559A | Bracket, Glow Plug Controller, NO.2 |
| 28610A | Relay Assy, Glow Plug(SUB) |
| 74534B | Plate, Voltage Caution |
| 81402 | Socket Sub-assy, Inspection Lamp, NO.1 |
| 81980 | Flasher Assy, Turn Signal |
| 81981A | Flasher, Turn Signal |
| 81990 | Relay Assy, Turn Signal |
| 82210J | Fusible Link |
| 82600 | Block Assy, Fuse |
| 82600F | Fuse, Fuse Block |
| 82600G | Plate, Caution(FOR FUSE) |
| 82602 | Block Sub-assy, Relay |
| 82602A | Block Sub-assy, Relay |
| 82610A | Block Assy, Fuse |
| 82611 | Cover, Fuse Block |
| 82611A | Cover, Fuse Block, NO.2 |
| 82613 | Cover, Fuse Block |
| 82615 | Bracket, Fuse |
| 82616 | Puller, Fuse |
| 82620A | Block Assy, Fusible Link |
| 82620B | Block Assy, Fusible Link |
| 82620D | Block Assy, Fusible Link |
| 82621A | Cover, Fusible Link |
| 82621C | Cover, Fusible Link, NO.2 |
| 82622 | Cover, Fusible Link, Upper |
| 82623 | Cover, Fusible Link, Lower |
| 82623A | Cover, Fusible Link, Lower NO.2 |
| 82642B | Relay, Day Time Running Light, NO.1 |
| 82660 | Block Assy, Relay, Engine Room |
| 82660A | Block Assy, Relay, Cowl Side |
| 82660B | Block Assy, Relay |
| 82660C | Block Assy, Relay |
| 82661 | Cover, Relay Block, NO.1 |
| 82662A | Cover, Relay Block, Upper, NO.1 |
| 82662C | Cover, Relay Block, Upper, NO.3 |
| 82666 | Holder, Connector |
| 82670A | Block Assy, Junction, NO.1 |
| 82672A | Cover, Junction Block |
| 82673A | Bracket, Junction Block, NO.1 |
| 82673B | Bracket, Junction Block, NO.2 |
| 82712E | Support, Wiring Harness |
| 82715W | Bracket, Wiring Harness Clamp |
| 82715X | Bracket, Wiring Harness Clamp, NO.2 |
| 82716A | Bracket, Wiring Harness Clamp |
| 82730 | Block Assy, Instrument Panel Junction |
| 82741 | Block, Engine Room Relay |
| 82824L | Pin, Short |
| 82940A | Switch Assy, Trailer Socket |
| 83320 | Gage Assy, Fuel Sender |
| 83390 | Switch Assy, Vacuum Warning |
| 83420 | Gage Assy, Water Temperature Sender |
| 83520 | Gage Assy,Oil Pressure Sender |
| 83530 | Switch Assy, Oil Pressure (FOR ENGINE) |
| 84052 | Switch Assy, Un-lock Warning |
| 84110 | Switch Assy, Light Control, NO.1 |
| 84111 | Knob, Light Control Switch |
| 84112A | Switch, Light Control |
| 84113A | Bracket, Switch, NO.1 |
| 84140 | Switch Assy, Headlamp Dimmer |
| 84152 | Switch, Headlamp Leveling |
| 84152B | Bulb (FOR HEADLAMP LEVELING SWITCH) |
| 84153 | Switch, Auto High Beam |
| 84162 | Switch, Front Fog Lamp |
| 84162A | Switch, Rear Fog Lamp |
| 84162C | Bulb (FOR REAR FOG LAMP SWITCH) |
| 84210 | Switch Assy, Back-up Lamp |
| 84222 | Switch, Transfer Indicator, NO.1 |
| 84222C | Switch, Transfer Indicator, NO.3 |
| 84222D | Switch, Transfer Indicator, NO.4 |
| 84225A | Switch, Shift Position |
| 84233 | Switch Assy, Courtesy Lamp (FOR FRONT DOOR) |
| 84234 | Switch Assy, Courtesy Lamp (FOR REAR DOOR) |
| 84235 | Switch Assy, Courtesy Lamp(FOR BACK DOOR) |
| 84250A | Switch Assy, Steering Pad |
| 84270K | Switch Assy, Dpr |
| 84270N | Bulb, Dpr Swich Assy |
| 84290 | Switch Assy, Limit |
| 84306 | Cable Sub-assy, Spiral |
| 84307 | Cable Sub-assy, Spiral W/Sensor |
| 84310 | Switch Assy, Turn Signal |
| 84312 | Plate, Horn Contact |
| 84330 | Switch Assy, Hazard Warning Signal |
| 84330B | Bulb, Hazard Warning Signal Switch |
| 84333 | Cover, Hazard Warning Signal Switch |
| 84340 | Switch Assy, Stop Lamp |
| 84450 | Switch Assy, Ignition OR Starter |
| 84453 | Switch, Idle UP |
| 84453A | Bulb, Idle UP Switch |
| 84540 | Switch Assy, Neutral Start |
| 84550 | Switch Assy, Parking Brake |
| 84560A | Switch Assy, Fuel Control |
| 84560B | Bulb, Fuel Control Switch |
| 84650 | Switch Assy, Windshield Wiper |
| 84650D | Switch Assy, Windshield Wiper (W/RELAY, WIPER CONTROL) |
| 84653A | Switch, Rear Wiper |
| 84656A | Bezel, Switch |
| 84660E | Knob, Cooler Switch |
| 84720J | Switch Assy, Pattern Select |
| 84721C | Switch, Pattern Select |
| 84722F | Switch, Transmission Control |
| 84722K | Bulb, Transmission Control Switch |
| 84725 | Switch, Center Differential Lock |
| 84730 | Switch Assy, Heater Blower |
| 84731 | Knob, Heater Blower Switch |
| 84732A | Switch, Rear Heater Blower |
| 84746 | Switch, Tire Pressure Warning |
| 84760 | Switch Assy, Antenna |
| 84760B | Bulb, Antenna Switch |
| 84790 | Switch Assy, Rear Window Defogger |
| 84790B | Bulb(FOR REAR WINDOW DEFOGGER SWITCH) |
| 84810 | Switch Assy, Power Window Regulator |
| 84820 | Master Switch Assy, Power Window Regulator |
| 84870A | Switch Assy, Outer Mirror |
| 84870D | Switch Assy, Outer Mirror, NO.2 |
| 84930 | Switch Assy, Door Control |
| 84930C | Bulb(FOR DOOR CONTROL SWITCH) |
| 84930P | Switch Assy, Door Control |
| 84931B | Switch, Door Control |
| 84970 | Switch Assy, Combination |
| 84988H | Switch, Downhill Assist Control |
| 84988L | Switch, Vsc Off |
| 84988M | Bulb, Vsc Off Switch |
| 85432 | Solenoid, Key Interlock |
| 85440A | Solenoid Assy, Four Wheel Drive Control |
| 85500 | Lighter Assy, Cigarette |
| 85500B | Bulb, Cigarette Lighter |
| 85513 | Cover, Cigarette Lighter |
| 85515 | Stay, Cigarette Lighter Bezel |
| 85520 | Knob And Element Assy, Cigarette Lighter |
| 85530 | Socket Assy, Power Outlet, NO.1 |
| 85530A | Relay, Power Outlet Socket |
| 85532B | Socket, Usb Charger |
| 85533 | Lens, Cigarette Lighter Indicator |
| 85535B | Cover, Power Outlet Socket, NO.1 |
| 85901A | Relay, Back-up Lamp |
| 85910C | Relay Assy (FOR HEATER BLOWER MOTOR) |
| 85910Y | Relay, Rear Heater |
| 85912 | Relay, Defogger |
| 85912D | Relay |
| 85914A | Relay, Motor Antenna Control |
| 85916 | Relay, Light Control |
| 85916D | Relay, Fog Lamp |
| 85916L | Relay, Rear Fog Lamp |
| 85916N | Relay, Taillamp |
| 85916P | Relay, Headlamp |
| 85916T | Relay, Spot Lamp |
| 85917 | Relay, Front Drive |
| 85925D | Relay, Ptc Heater |
| 85925F | Relay, Ptc Heater NO.2 |
| 85925G | Relay, Ptc Heater NO.3 |
| 85926 | Relay, Headlamp Dimmer |
| 85930 | Relay Assy, Power Window |
| 85930G | Relay, Acc |
| 85940 | Relay Assy, Windshield Wiper |
| 85940A | Relay, Windshield Wiper Switch |
| 85940B | Relay Assy, Rear Wiper |
| 85940D | Relay Assy, Windshield Wiper, NO.2 |
| 85941 | Relay, Windshield Washer |
| 85948 | Relay, Windshield Wiper |
| 85959D | Holder, Relay |
| 85965D | Relay, Change |
| 85980 | Relay Assy, Door Control |
| 85991 | Relay, Seat Belt Warning |
| 86530 | Relay Assy, Horn |
| 86650C | Buzzer Assy, Sedimenter Warning |
| 86650H | Buzzer Assy, Back |
| 88280A | Switch Assy, Clutch |
| 88630G | Relay Assy, Cooler |
| 88790F | Thermistor Assy |
| 89111 | Computer, Network Gateway |
| 89120A | Sensor, Automatic Light Control |
| 89221 | Computer, Multiplex Network Body |
| 89421D | Sensor, Turbo Pressure |
| 89422A | Sensor, Water Temperature |
| 89425 | Sensor, Exhaust Gas Temperature |
| 89425A | Sensor, Exhaust Gas Temperature, NO.2 |
| 89425B | Sensor, Exhaust Gas Temperature, NO.3 |
| 89439D | Bracket, Sensor, NO.1 |
| 89447 | Insulator, Exhaust Gas Sensor |
| 89465 | Sensor, Oxygen |
| 89465A | Sensor, Oxygen NO.2 |
| 89466 | Gasket, Oxygen Sensor |
| 89467B | Sensor, Air Fuel Ratio |
| 89467C | Sensor, Air Fuel Ratio, NO.2 |
| 8946A | Bracket, Exhaust Sensor Clamp |
| 8946AA | Bracket, Exhaust Sensor Clamp, NO.2 |
| 89481B | Sensor, Differential Pressure |
| 89491 | Sensor, Engine Oil Level |
| 89491A | Gasket, Engine Oil Level Sensor |
| 89533A | Computer, 4 Wheel Drive Control, NO.2 |
| 89551 | Computer, Emission Control |
| 89559 | Bracket, Emission Control Computer |
| 89559A | Bracket, Emission Control Computer |
| 89559B | Bracket, Emission Control Computer |
| 89615 | Sensor, Knock Control |
| 89668B | Bracket, Engine Control Computer, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
