Toyota Lexus GX470
2002-11 → 2009-08 · chassis UZJ120 · catalogue 781450 · United States
Supported model
Data version 2010-01

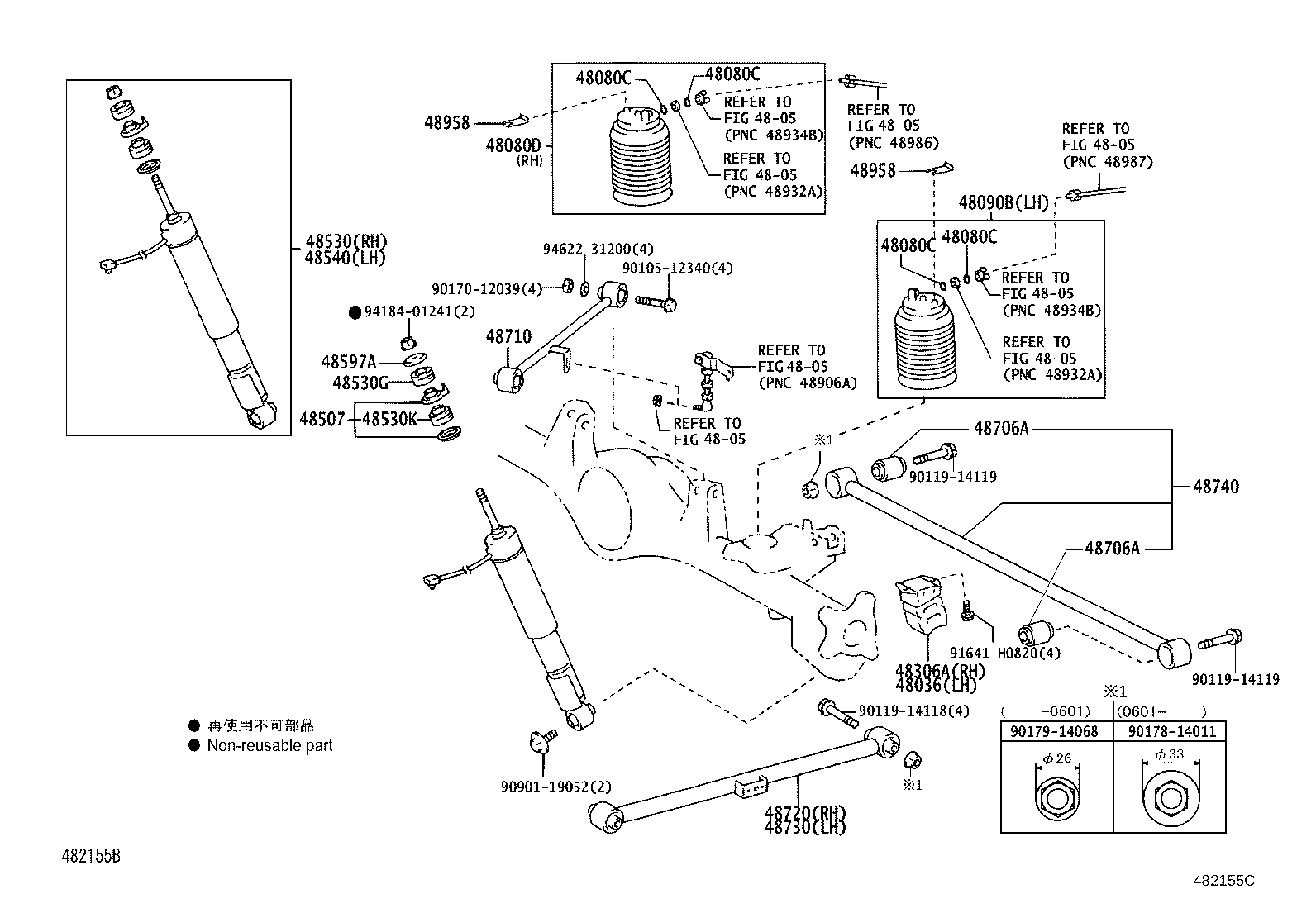

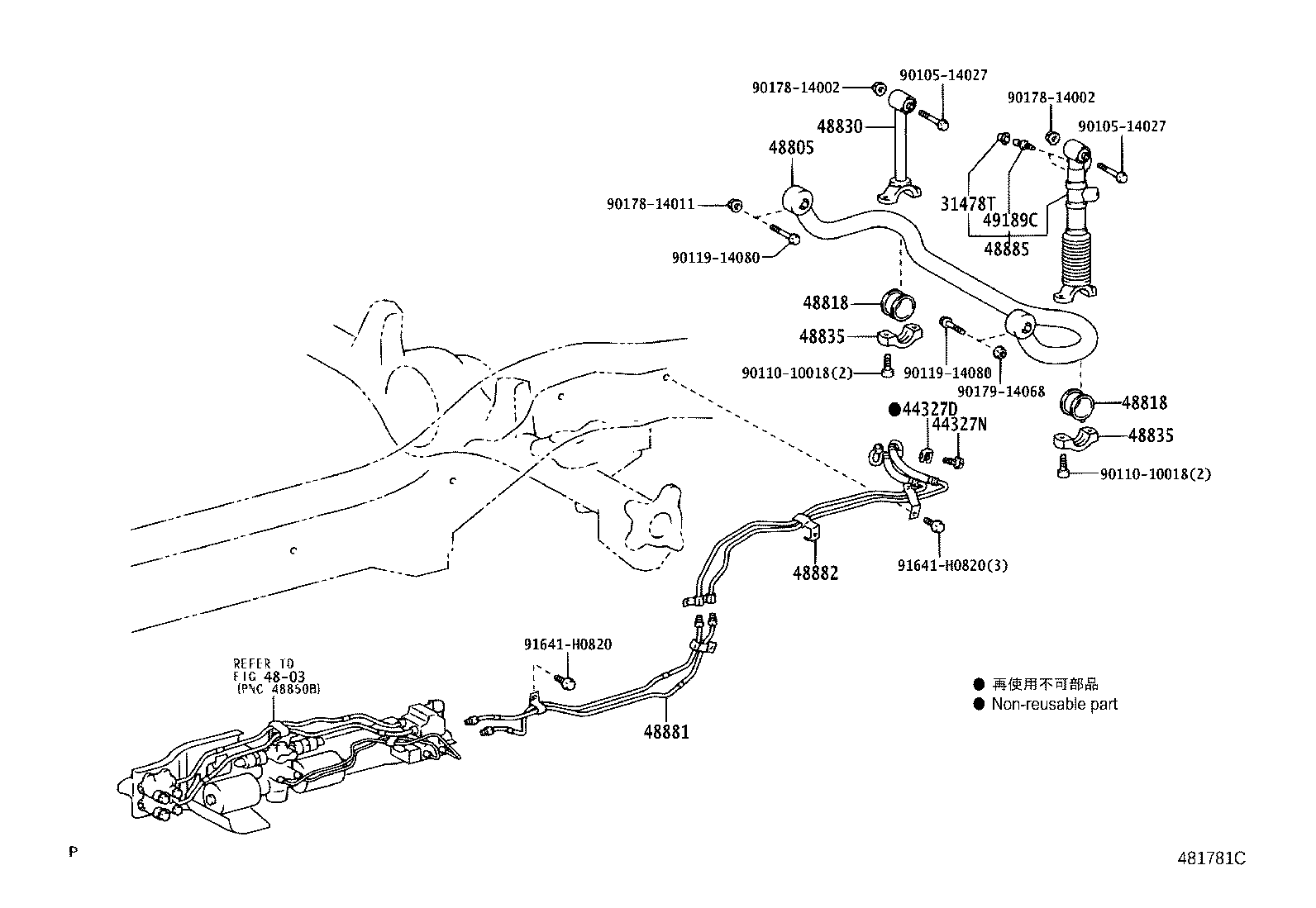

Rear Spring & Shock Absorber
36 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 31478T | Cap, Bleeder Plug(FOR REAR SUSPENSION CONTROL) |
| 44327D | Gasket, Pressure Port(FOR REAR STABILIZER CONTROL TUBE) |
| 44327N | Bolt, Union(FOR REAR STABILIZER CONTOROL TUBE) |
| 48036 | Bumper Sub-assy, Rear Spring, LH |
| 48080C | Ring, O(FOR REAR PNEUMATIC CYLINDER RH) |
| 48080D | Cylinder Assy, Pneumatic, Rear RH |
| 48090B | Cylinder Assy, Pneumatic, Rear LH |
| 48306A | Bumper Sub-assy, Rear Spring, RH |
| 48507 | Bracket Sub-assy, Rear Shock Absorber, Lwr |
| 48530 | Absorber Assy, Shock, Rear RH |
| 48530G | Cushion, Rear Shock Absorber, NO.1 |
| 48530J | Retainer, Cushion, NO.1(FOR REAR SHOCK ABSORBER) |
| 48530K | Cushion, Rear Shock Absorber, NO.2 |
| 48530P | Retainer, Cushion, NO.2(FOR REAR SHOCK ABSORBER) |
| 48540 | Absorber Assy, Shock, Rear LH |
| 48597A | Retainer, Rear Shock Absorber Cushion |
| 48706A | Bush Sub-assy, Rear Lateral Control Rod |
| 48710 | Arm Assy, Upper Control |
| 48720 | Arm Assy, Lower Control, RH |
| 48730 | Arm Assy, Lower Control, LH |
| 48740 | Rod Assy, Rear Lateral Control |
| 48805 | Bar Sub-assy, Rear Stabilizer |
| 48812 | Bar, Stabilizer, Rear |
| 48815R | Bush, Stabilizer(FOR REAR) |
| 48817R | Cushion, Stabilizer(FOR REAR) |
| 48818 | Bush, Stabilizer, Rear |
| 48823C | Cover, Rear Stabilizer Bracket |
| 48830 | Link Assy, Rear Stabilizer |
| 48830D | Link Assy, Rear Stabilizer, RH |
| 48835 | Bracket, Rear Stabilizer, Lower |
| 48840A | Link Assy, Rear Stabilizer, LH |
| 48881 | Tube, Rear Stabilizer Control, NO.1 |
| 48882 | Tube, Rear Stabilizer Control, NO.2 |
| 48885 | Cylinder, Rear Stabilizer Control |
| 48958 | Clip, Pneumatic Cylinder |
| 49189C | Plug, Rear Suspension Control Bleeder |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
