Toyota Lexus GX470
2002-11 → 2009-08 · chassis UZJ120 · catalogue 781450 · United States
Supported model
Data version 2010-01
Heating & Air Conditioning - Control & Air Duct
32 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 55412F | Panel, Instrument Cluster Finish, Center |

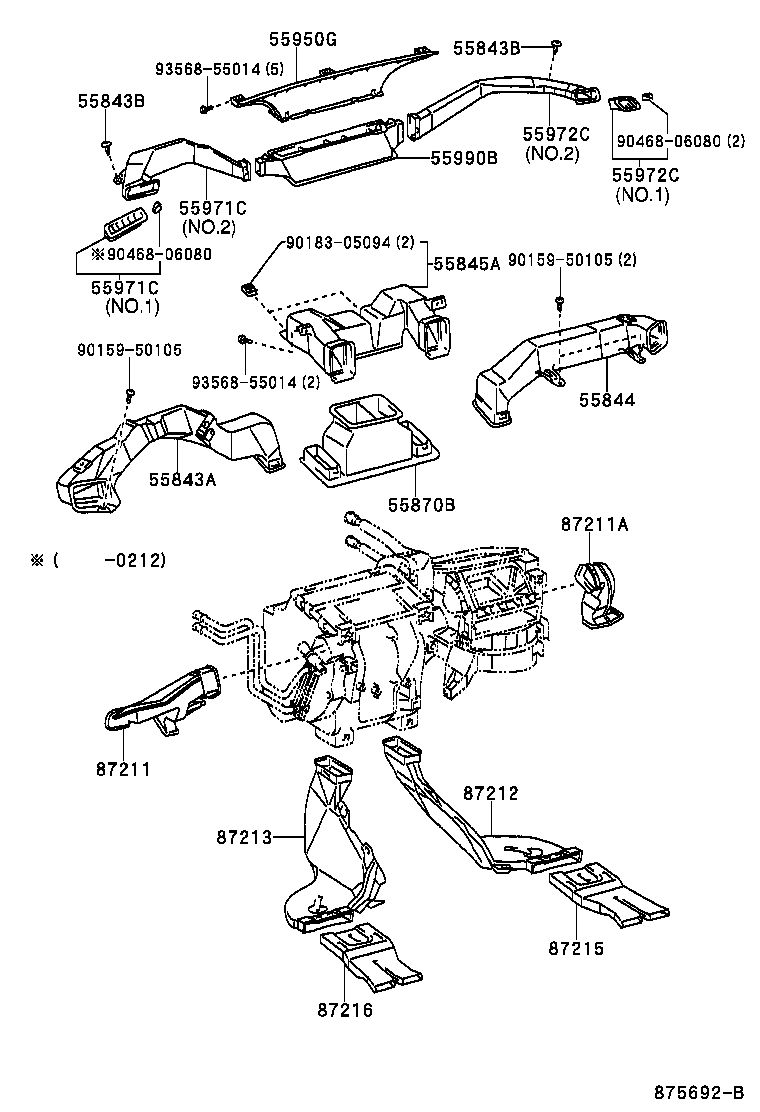

| 55843A | Duct, Heater TO Register, NO.1 |
| 55843B | Clip, Heater TO Register Duct |
| 55844 | Duct, Heater TO Register, NO.2 |
| 55845A | Duct, Heater TO Register, NO.3 |
| 55870B | Duct Assy, Heater TO Register |

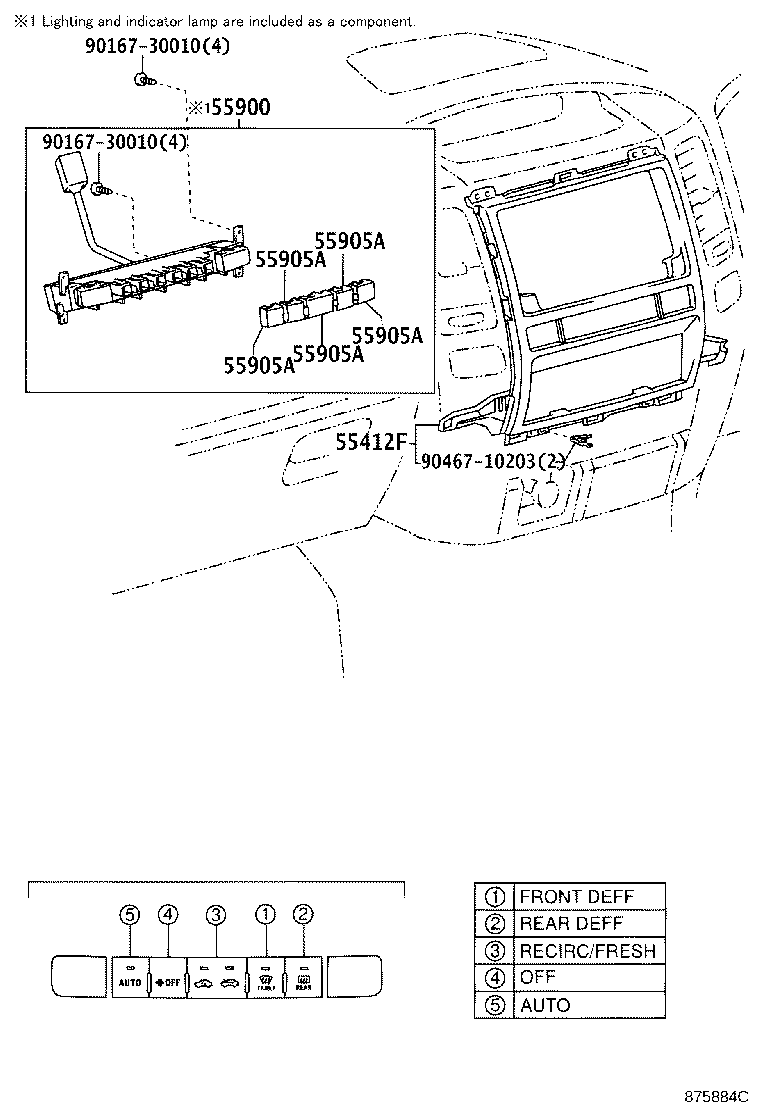

| 55900 | Control Assy, Air Conditioner |
| 55900B | Bulb, Air Conditioner Control |
| 55905A | Knob, Heater Control |
| 55912A | Housing, Heater Control |
| 55950G | Nozzle Assy, Defroster |
| 55971C | Duct, Side Defroster Nozzle, NO.1 |
| 55972C | Duct, Side Defroster Nozzle, NO.2 |
| 55990B | Nozzle Assy, Defroster, Lower |
| 81942A | Sheet, Heater Control Name, NO.1 |
| 83911E | Ornament, Clock |
| 84010A | Control & Panel Assy, Integration |
| 84014E | Board Sub-assy, Printed Wire Integration |
| 84661A | Knob, Cooler Control Switch |
| 87211 | Duct, Air, NO.1 |
| 87211A | Duct, Air, NO.2 |
| 87212 | Duct, Air, Rear NO.1 |
| 87213 | Duct, Air, Rear NO.2 |
| 87215 | Duct, Air, Side NO.1 LH |
| 87216 | Duct, Heater Interior Air (TO REAR) |
| 88566A | Duct, Cooler Air, NO.1 |
| 88566B | Duct, Cooler Air, NO.2 |
| 88566C | Duct, Cooler Air, NO.3 |
| 88566D | Duct, Cooler Air, NO.4 |

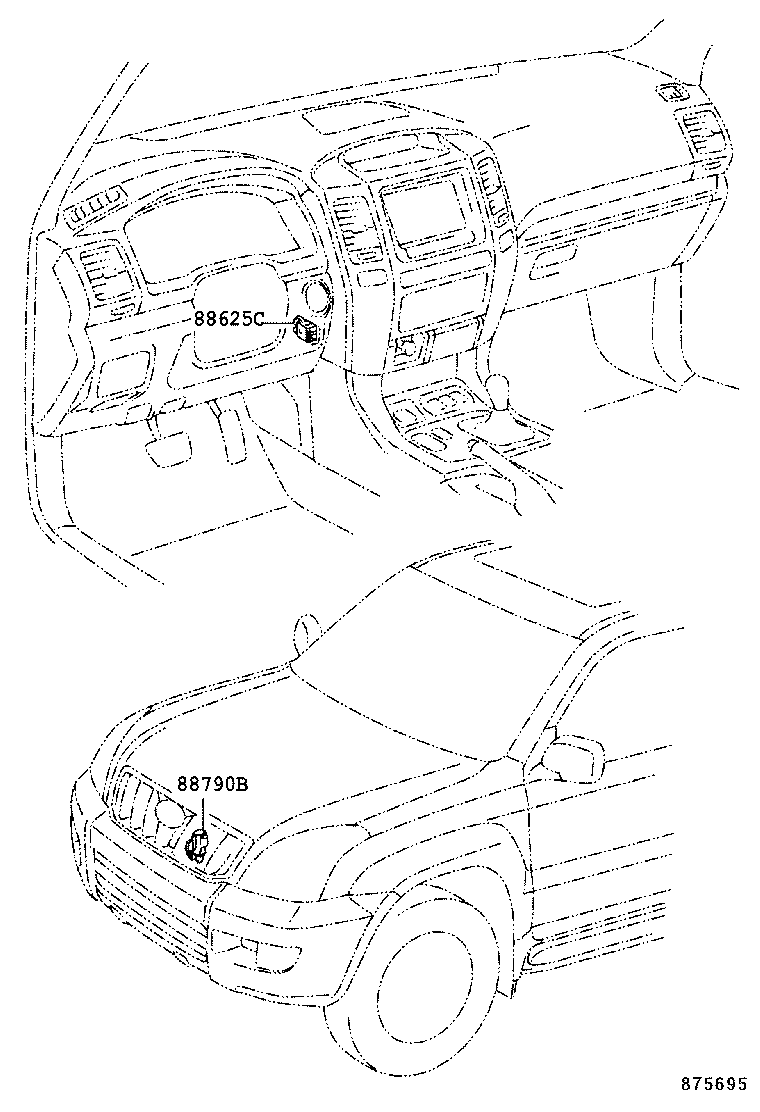

| 88625C | Thermistor, Cooler |
| 88650B | Amplifier Assy, Airconditioner |
| 88790B | Thermistor Assy |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
