Toyota Land Cruiser
2024-02 → present · chassis TJH250 · catalogue 781490 · United States
Supported model
Data version 2024-02

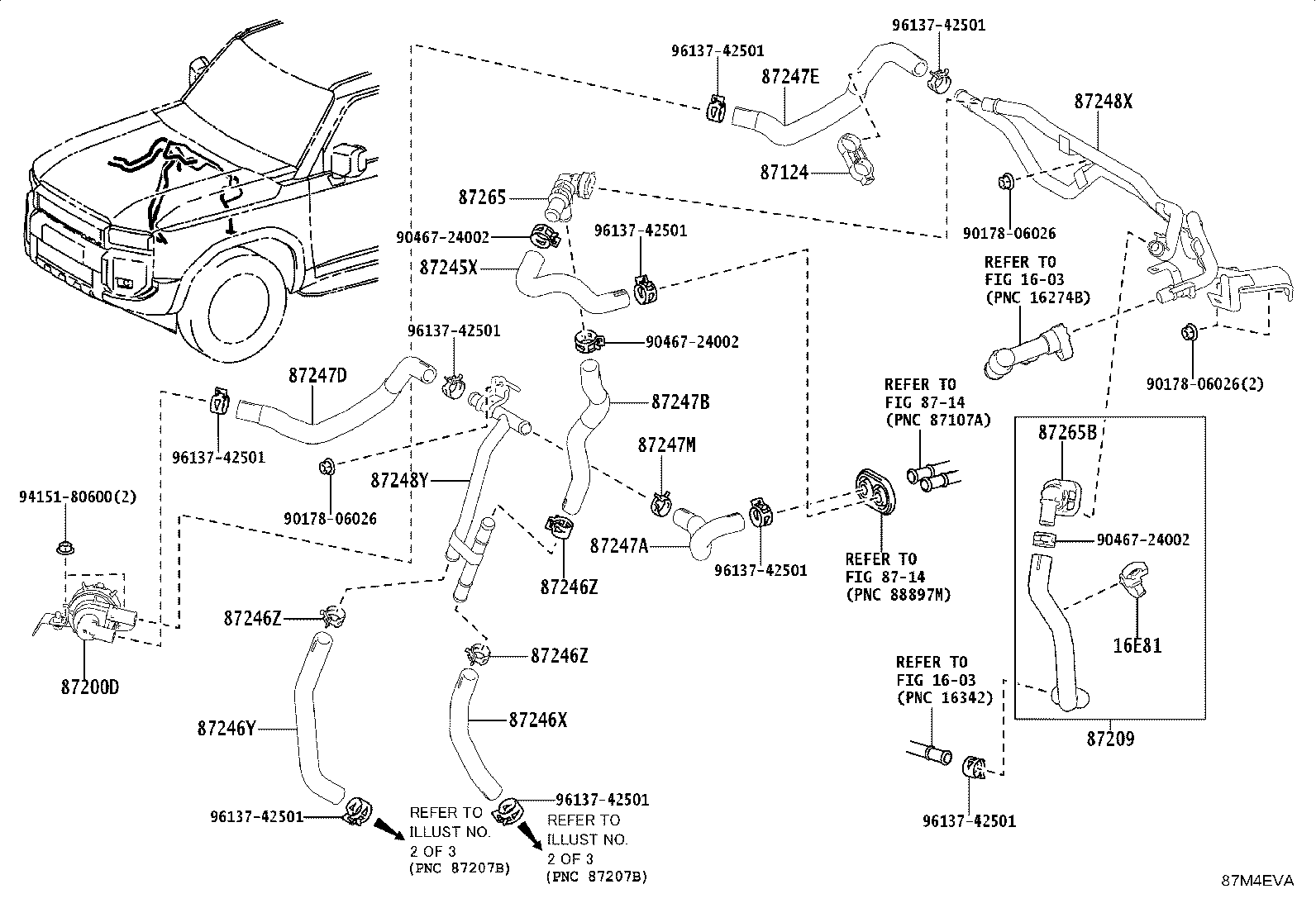

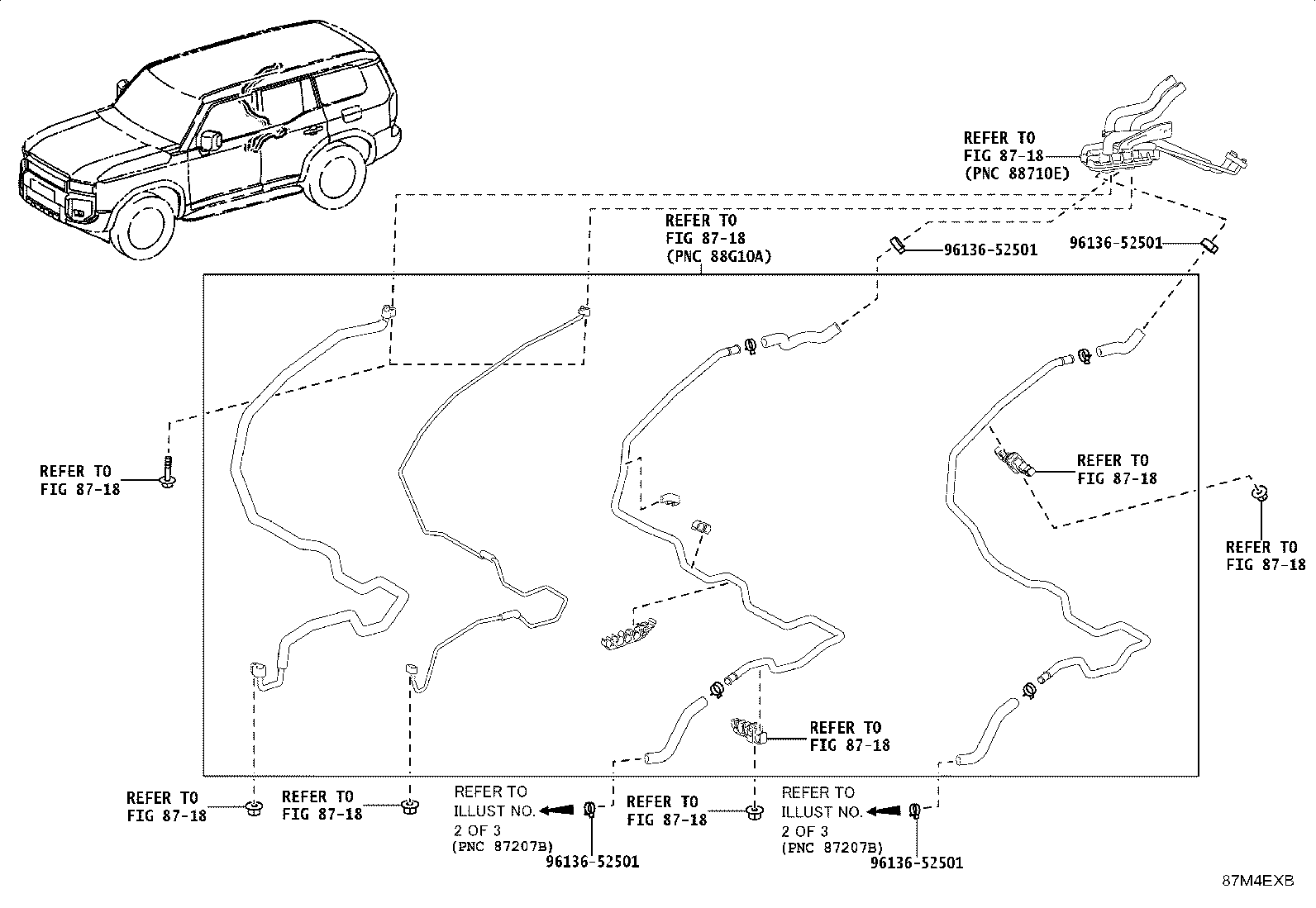

Heating & Air Conditioning - Water Piping
18 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 16E81 | Clamp, Hose(FOR WATER HOSE) |
| 87124 | Clamp, Heater |
| 87200D | Accessory Assy, Heater |

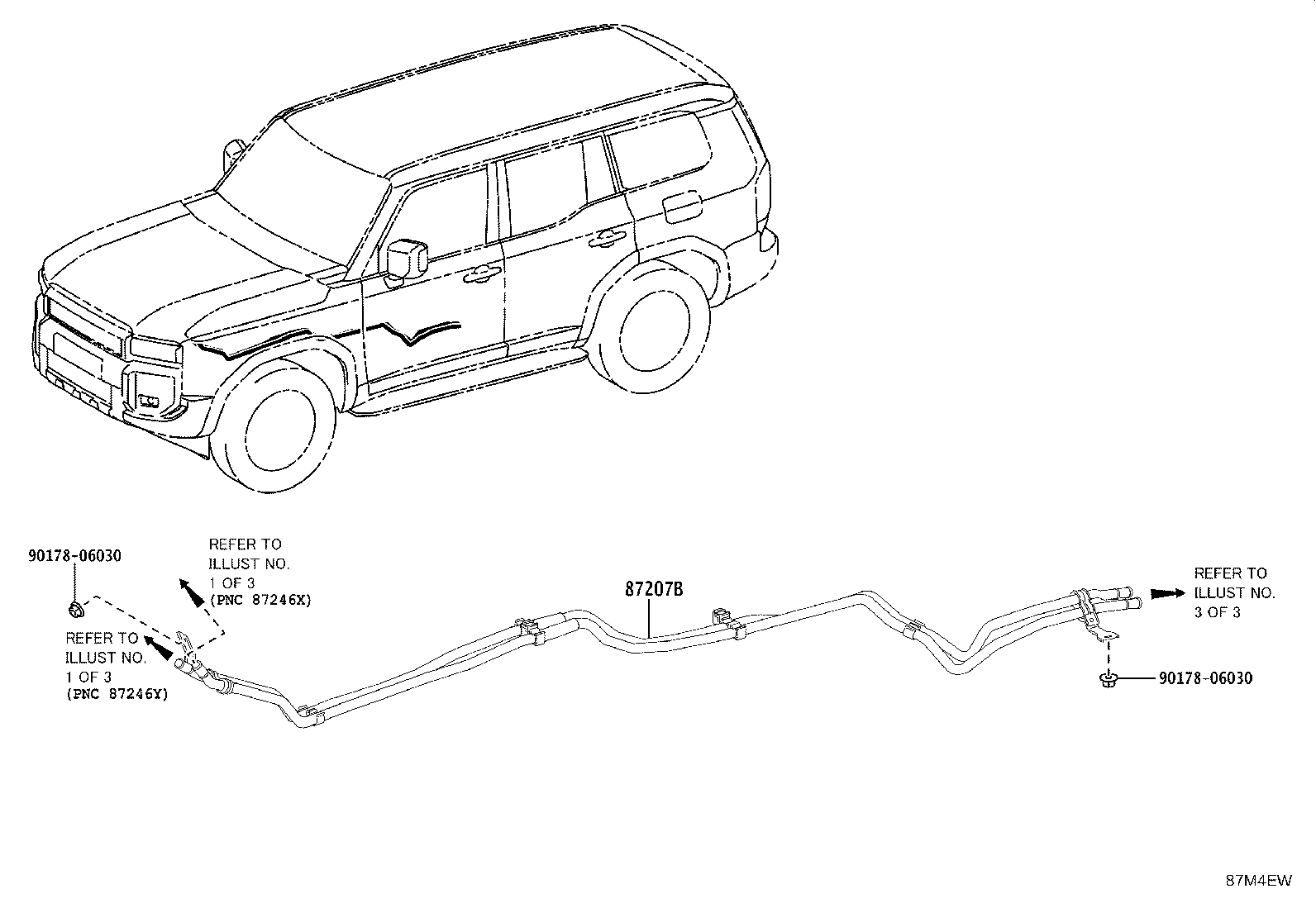

| 87207B | Pipe & Hose Sub-assy, Water B |
| 87209 | Hose Sub-assy, Water |
| 87245X | Hose, Heater Water |
| 87246X | Hose, Heater Water |
| 87246Y | Hose, Heater Water |
| 87246Z | Clip |
| 87247A | Hose, Heater Water, A |
| 87247B | Hose, Heater Water, B |
| 87247D | Hose, Heater Water, D |
| 87247E | Hose, Heater Water, E |
| 87247M | Clip, Hose |
| 87248X | Pipe, Heater Water |
| 87248Y | Pipe, Heater Water, NO.2 |
| 87265 | Connector, Heater Water Hose |
| 87265B | Connector, Heater Water Hose, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
