Toyota Land Cruiser
2024-02 → present · chassis TJH250 · catalogue 781490 · United States
Supported model
Data version 2024-02

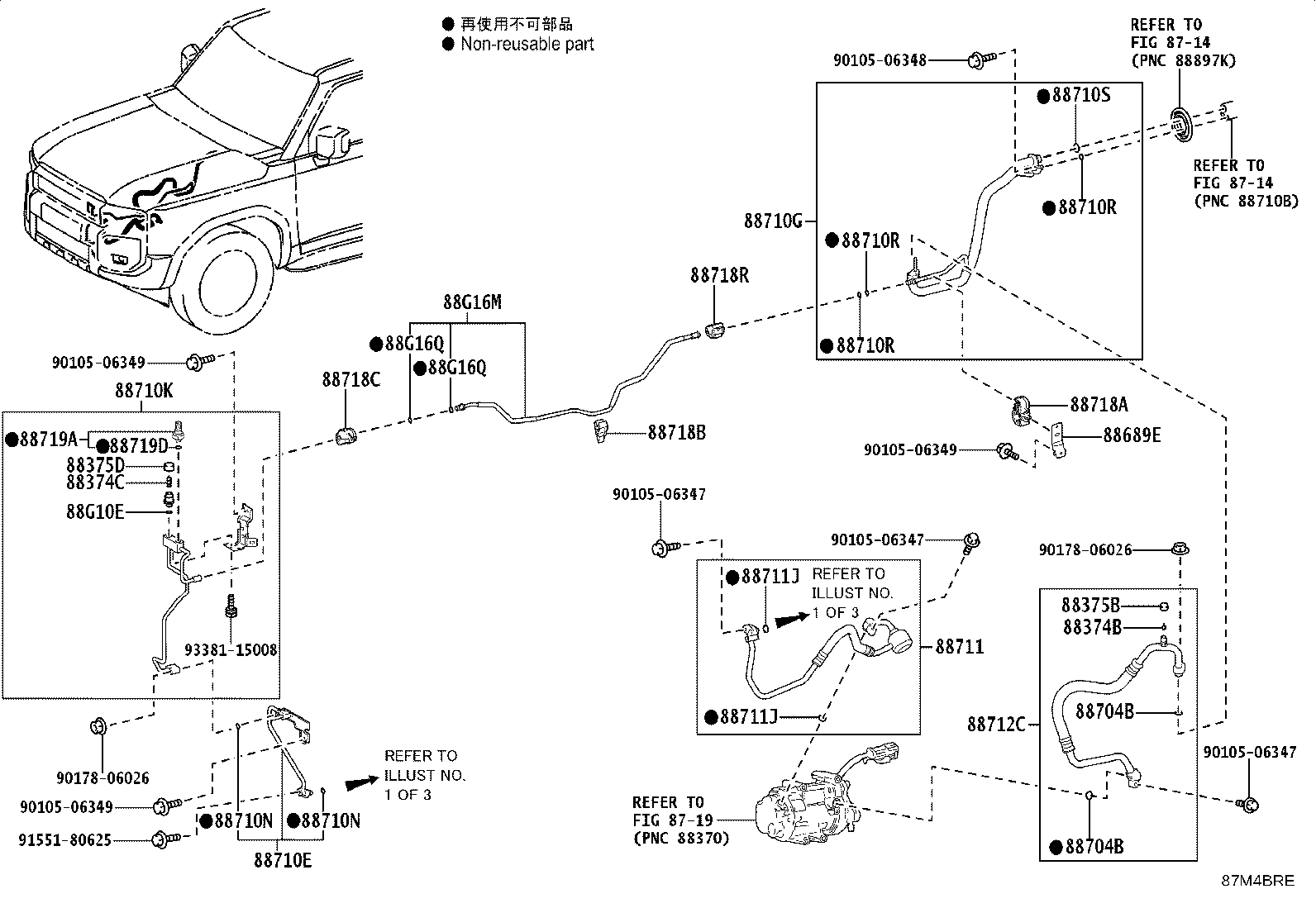

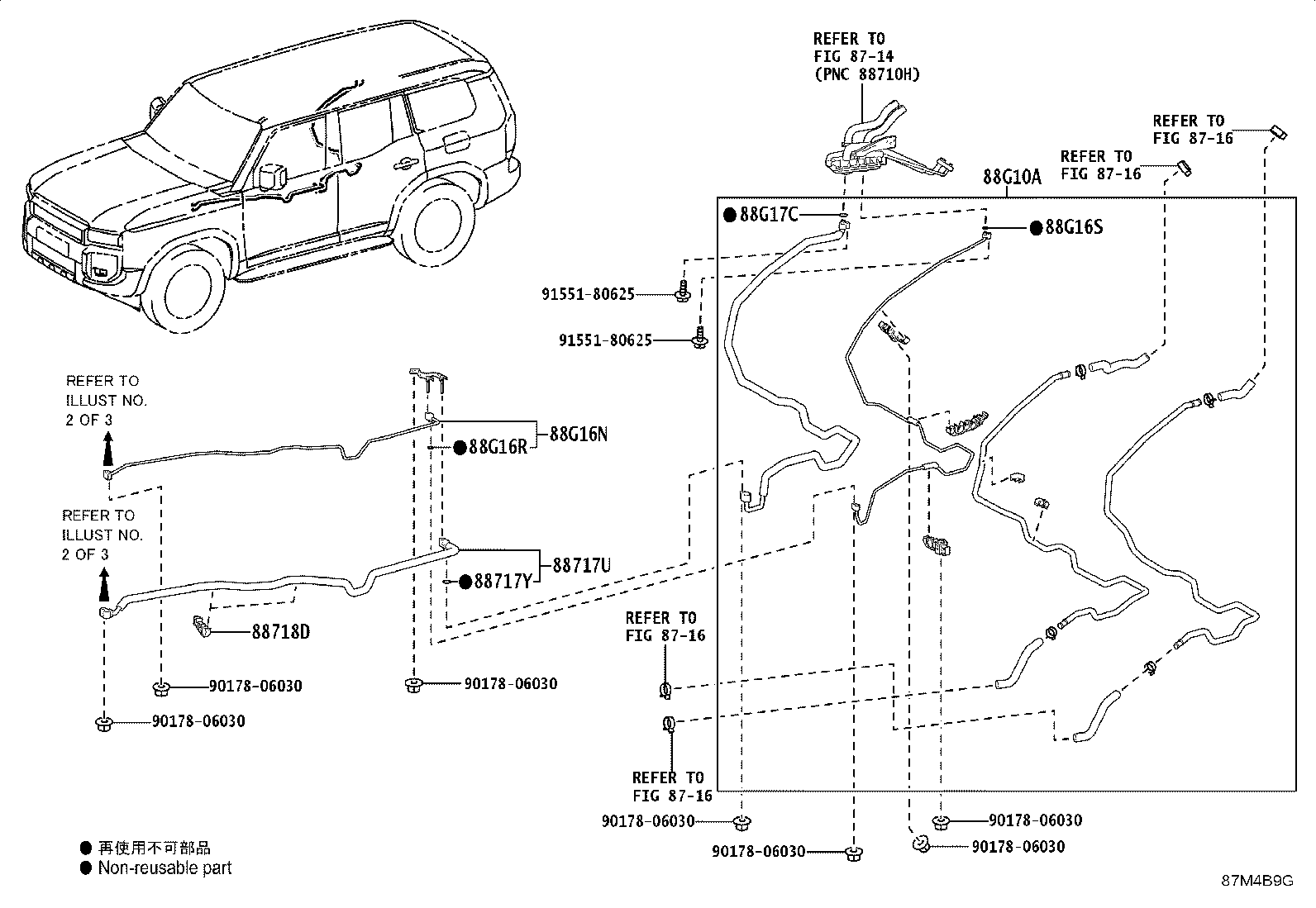

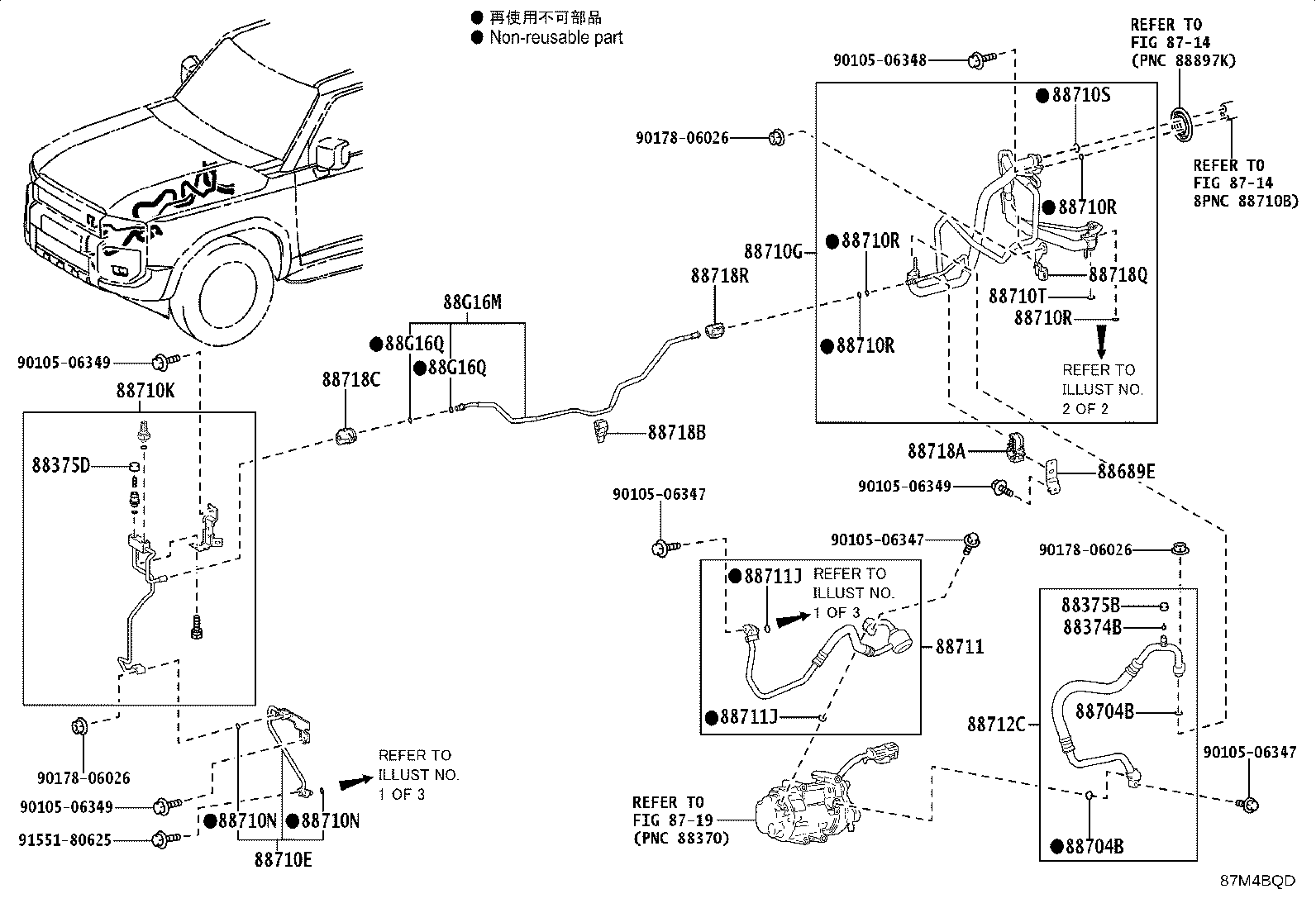

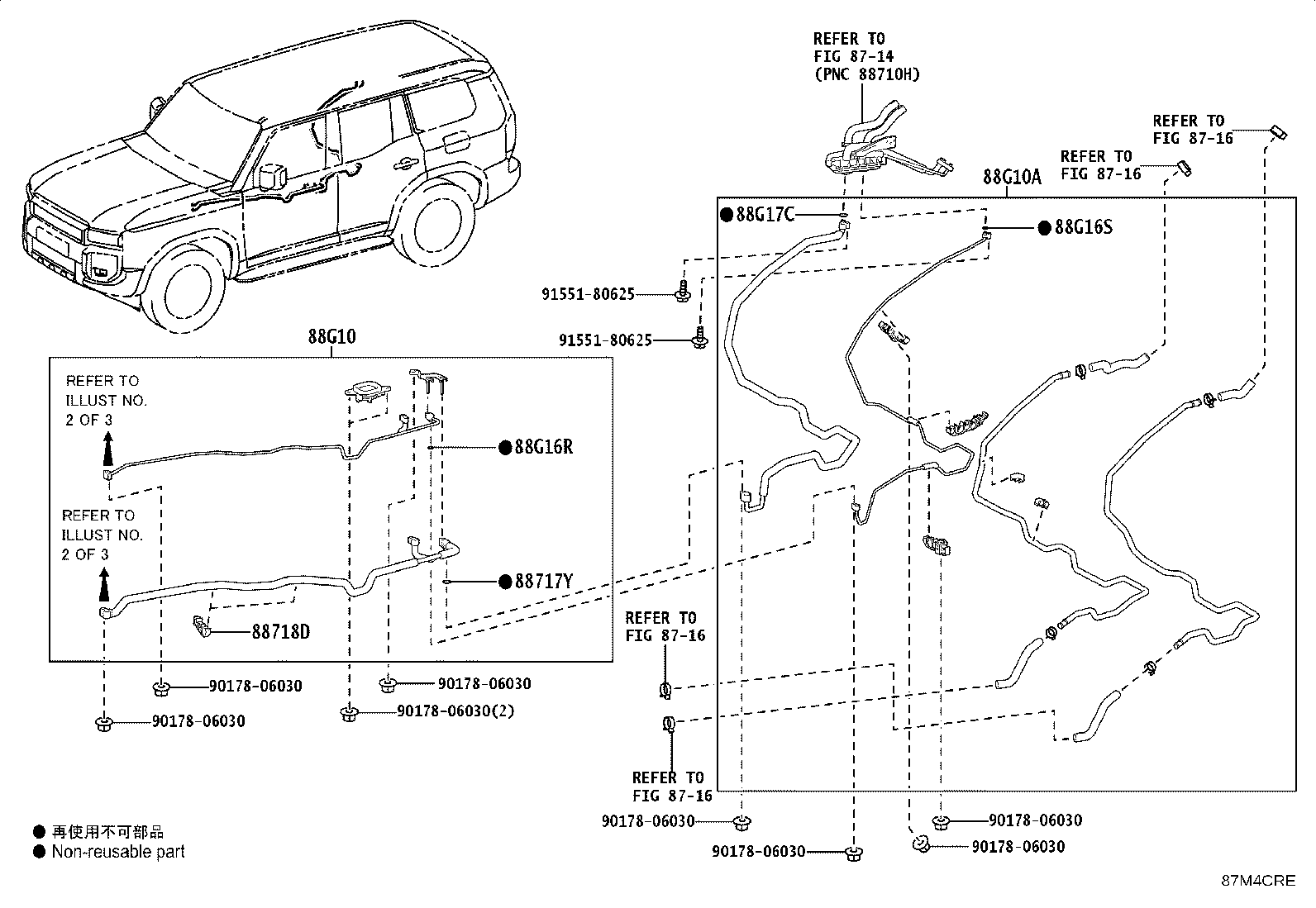

Heating & Air Conditioning - Cooler Piping
45 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 88374B | Valve, Service, NO.1 |
| 88374C | Valve, Service, NO.2 |
| 88375B | Cap, Service Valve, NO.1 |
| 88375D | Cap, Service Valve, NO.2 |
| 88463 | Bracket, Cooler Condenser, NO.1 |
| 88467H | Cushion, Condenser Bracket, NO.1 |
| 884A0 | Condenser Assy, Cooler |
| 88689E | Bracket, Cooler, NO.1 |
| 88704B | Ring, O(FOR SUCTION HOSE) |
| 88710E | Tube & Accessory Assy, Air Conditioner |
| 88710G | Tube & Accessory Assy, Air Conditioner, NO.2 |
| 88710K | Tube & Accessory Assy, Air Conditioner, NO.3 |
| 88710N | Ring, O, NO.1(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88710R | Ring, O, NO.1(FOR TUBE & ACCESSORY ASSY, A/C, NO.2) |
| 88710S | Ring, O, NO.2(FOR TUBE & ACCESSORY ASSY, A/C, NO.2) |
| 88710T | Ring, O, NO.3(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88711 | Hose, Cooler Refrigerant Discharge, NO.1 |
| 88711J | Ring, O, NO.1(FOR DISCHARGE HOSE) |
| 88712C | Hose, Suction |
| 88717U | Tube, Suction, NO.1 |
| 88717Y | Ring, O, NO.1(FOR SUCTION TUBE) |
| 88718A | Clamp, NO.1(FOR COOLER REFRIGERANT PIPE) |
| 88718B | Clamp, NO.2(FOR COOLER REFRIGERANT PIPE) |
| 88718C | Clamp, NO.3(FOR COOLER REFRIGERANT PIPE) |
| 88718D | Clamp, NO.4(FOR COOLER REFRIGERANT PIPE) |
| 88718Q | Clamp, Piping |
| 88718R | Clamp, Piping |
| 88719A | Sensor, Air Conditioner Pressure |
| 88719D | Ring, O(FOR AIR CONDITIONER PRESSURE SENSOR) |
| 88895G | Bush |
| 88F88 | Bracket, Condenser, NO.1 |
| 88F88A | Bracket, Condenser, NO.2 |
| 88F88B | Bracket, Condenser, NO.3 |
| 88F88C | Bracket, Condenser, NO.4 |
| 88G10 | Tube & Accessory Assy, Air Conditioner, NO.4 |
| 88G10A | Tube & Accessory Assy, Air Conditioner, NO.5 |
| 88G10E | Ring, O, NO.1 (FOR TUBE & ACCESSORY ASSY, A/C, NO.3) |
| 88G16M | Tube, Liquid, NO.1 |
| 88G16N | Tube, Liquid, NO.2 |
| 88G16Q | Ring, O, NO.1(FOR LIQUID TUBE) |
| 88G16R | Ring, O, NO.2(FOR LIQUID TUBE) |
| 88G16S | Ring, O, NO.3(FOR LIQUID TUBE) |
| 88G17C | Ring, O, NO.2 (FOR SUCTION TUBE) |
| 88H99A | Bush, Condenser Bracket, NO.1 |
| 88H99B | Bush, Condenser Bracket, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
