Factory parts data · Europe

Toyota Land Cruiser

1980-08 → 1987-08 · chassis BJ60,HJ60,FJ6# · catalogue 791420 · United States

Discontinued model Data version 1988-01

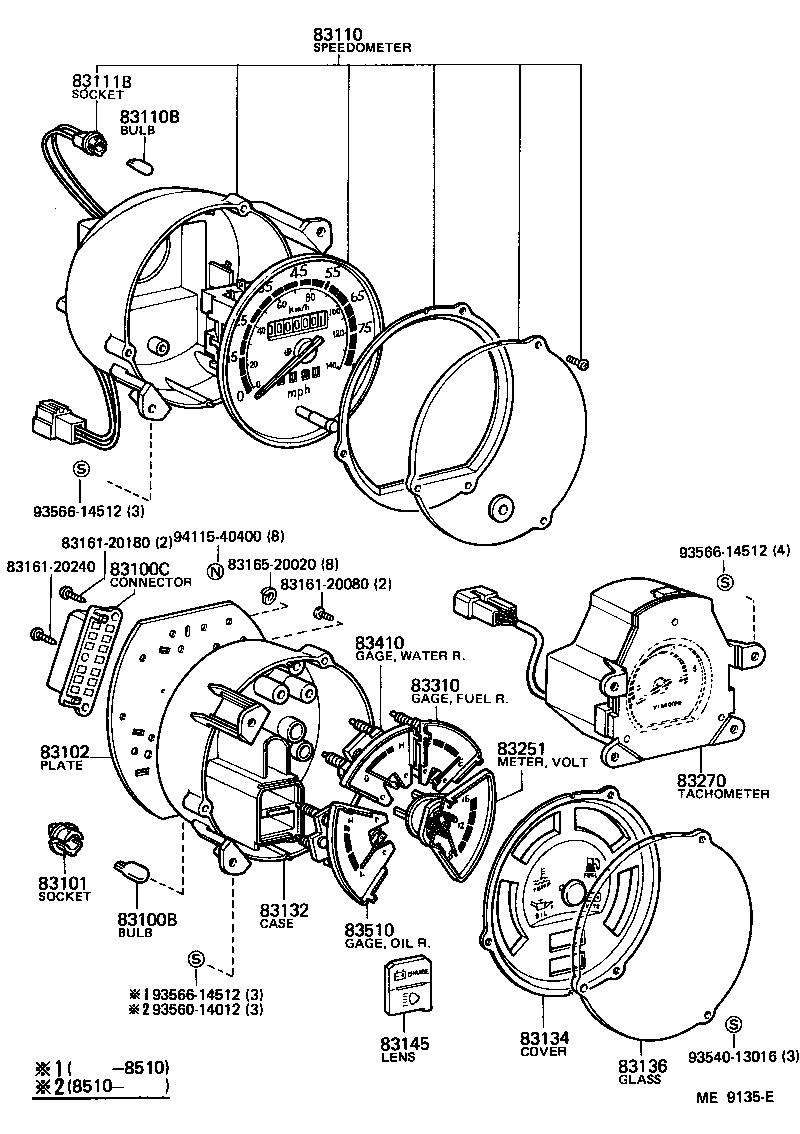

ME9135E · 16 callouts, 10 unlisted Full size ↗
Dashed callouts are standard fasteners the factory draws but does not list as separate parts — there is no part number behind them.
49 parts on this figure
Part number Description Fitment Price
83100B — Bulb, Combination Meter, NO.1
90981-11022 note Bulb, Combination Meter, NO.1
1985-10 → 1987-08 ended
HJ60 —
99132-12034 note Bulb, Combination Meter, NO.1
1980-08 → 1987-08 ended
BJ60,FJ60 —
99134-12030 note Bulb, Combination Meter, NO.1
1985-10 → 1987-08 ended
HJ60 —
83100C — Connector, Combination Meter
90980-08209 Connector, Combination Meter
1980-08 → 1987-08 ended
BJ60,FJ60,HJ60 —
83101 — Socket Sub-assy, Combination Meter Bulb
83101-20040 note Socket Sub-assy, Combination Meter Bulb
1980-08 → 1986-08 ended
BJ60,FJ60,HJ60 —
83101-20040 note Socket Sub-assy, Combination Meter Bulb
1986-08 → 1987-08 ended
FJ60 —
83101-89101 note Socket Sub-assy, Combination Meter Bulb
1986-08 → 1987-08 ended
HJ60 —
83101-95020 note Socket Sub-assy, Combination Meter Bulb
1985-10 → 1987-08 ended
HJ60 —
83102 — Plate Sub-assy, Combination Meter Circuit, NO.1
83247-90A00 Plate Sub-assy, Combination Meter Circuit, NO.1
1980-08 → 1982-03 ended
BJ60,FJ60 —
83247-90A02 Plate Sub-assy, Combination Meter Circuit, NO.1
1982-03 → 1984-11 ended
BJ60,FJ60 —
83247-90A02 Plate Sub-assy, Combination Meter Circuit, NO.1
1984-11 → 1985-04 ended
FJ60 —
83247-90A03 Plate Sub-assy, Combination Meter Circuit, NO.1
1984-11 → 1985-04 ended
BJ60 —
83247-90A03 Plate Sub-assy, Combination Meter Circuit, NO.1
1985-04 → 1987-08 ended
BJ60,FJ60 —
83247-90A07 Plate Sub-assy, Combination Meter Circuit, NO.1
1985-10 → 1987-08 ended
HJ60 —
83110 — Speedometer Assy
83110-90A10 Speedometer Assy
1980-08 → 1985-10 ended
BJ60,FJ60 CND —
83110-90A11 Speedometer Assy
1980-08 → 1987-08 ended
FJ60 USA —
83110-90A22 Speedometer Assy
1985-10 → 1986-08 ended
HJ60 —
83110-90A45 Speedometer Assy
1986-08 → 1987-08 ended
HJ60 —
83110B — Bulb, Speedometer
99132-12034 note Bulb, Speedometer
1980-08 → 1987-08 ended
BJ60,FJ60 —
99134-12030 note Bulb, Speedometer
1985-10 → 1987-08 ended
HJ60 —
83111B — Socket Sub-assy, Speedometer Bulb
83101-36010 Socket Sub-assy, Speedometer Bulb
1980-08 → 1987-08 ended
BJ60,FJ60,HJ60 —
83132 — Case, Combination Meter
83132-90A00 Case, Combination Meter
1980-08 → 1987-08 ended
BJ60,FJ60 —
83132-90A04 Case, Combination Meter
1985-10 → 1987-08 ended
HJ60 —
83134 — Cover, Combination Meter, NO.1
83134-90A00 Cover, Combination Meter, NO.1
1980-08 → 1987-08 ended
BJ60,FJ60 —
83134-90A05 Cover, Combination Meter, NO.1
1985-10 → 1986-08 ended
HJ60 —
83134-90A06 Cover, Combination Meter, NO.1
1986-08 → 1987-08 ended
HJ60 —
83136 — Glass, Gage Meter
83138-90A00 Glass, Gage Meter
1980-08 → 1987-08 ended
BJ60,FJ60,HJ60 —
83145 — Lens, Meter, NO.1
83145-90A00 Lens, Meter, NO.1
1980-08 → 1987-08 ended
BJ60,FJ60 —
83145-90A02 Lens, Meter, NO.1
1985-10 → 1987-08 ended
HJ60 —
83251 — Meter, Voltage
83245-90A00 Meter, Voltage
1980-08 → 1987-08 ended
BJ60,FJ60 —
83245-90A01 Meter, Voltage
1985-10 → 1986-08 ended
HJ60 —
83245-90A04 Meter, Voltage
1986-08 → 1987-08 ended
HJ60 —
83270 — Tachometer Assy, Engine
83270-90A00 Tachometer Assy, Engine
1980-08 → 1983-04 ended
FJ60 —
83270-90A01 Tachometer Assy, Engine
1980-08 → 1984-11 ended
BJ60 —
83270-90A03 Tachometer Assy, Engine
1983-04 → 1987-08 ended
FJ60 —
83270-90A05 Tachometer Assy, Engine
1984-11 → 1985-10 ended
BJ60 —
83270-90A06 Tachometer Assy, Engine
1985-10 → 1986-08 ended
HJ60 —
83270-90A12 Tachometer Assy, Engine
1986-08 → 1987-08 ended
HJ60 —
83310 — Gage Assy, Fuel Receiver
83243-90A00 Gage Assy, Fuel Receiver
1980-08 → 1984-11 ended
BJ60,FJ60 —
83243-90A00 Gage Assy, Fuel Receiver
1985-10 → 1986-08 ended
HJ60 —
83243-90A02 Gage Assy, Fuel Receiver
1984-11 → 1985-04 ended
BJ60 —
83243-90A02 Gage Assy, Fuel Receiver
1985-04 → 1987-08 ended
BJ60,FJ60 —
83243-90A04 Gage Assy, Fuel Receiver
1986-08 → 1987-08 ended
HJ60 —
83410 — Gage Assy, Water Temperature Receiver
83244-90A00 Gage Assy, Water Temperature Receiver
1980-08 → 1986-08 ended
BJ60,FJ60,HJ60 —
83244-90A00 Gage Assy, Water Temperature Receiver
1986-08 → 1987-08 ended
FJ60 —
83244-90A02 Gage Assy, Water Temperature Receiver
1986-08 → 1987-08 ended
HJ60 —
83510 — Gage Assy, Oil Pressure Receiver
83246-90A00 Gage Assy, Oil Pressure Receiver
1980-08 → 1987-08 ended
BJ60,FJ60 —
83246-90A04 Gage Assy, Oil Pressure Receiver
1985-10 → 1986-08 ended
HJ60 —
83246-90A06 Gage Assy, Oil Pressure Receiver
1986-08 → 1987-08 ended
HJ60 —
No quantity column: the factory catalogue records which parts a vehicle takes, never how many.
