Toyota Land Cruiser 100
1998-01 → 2007-08 · chassis UZJ100 · catalogue 791450 · United States
Discontinued model
Data version 2008-01
Heating & Air Conditioning - Cooler Unit

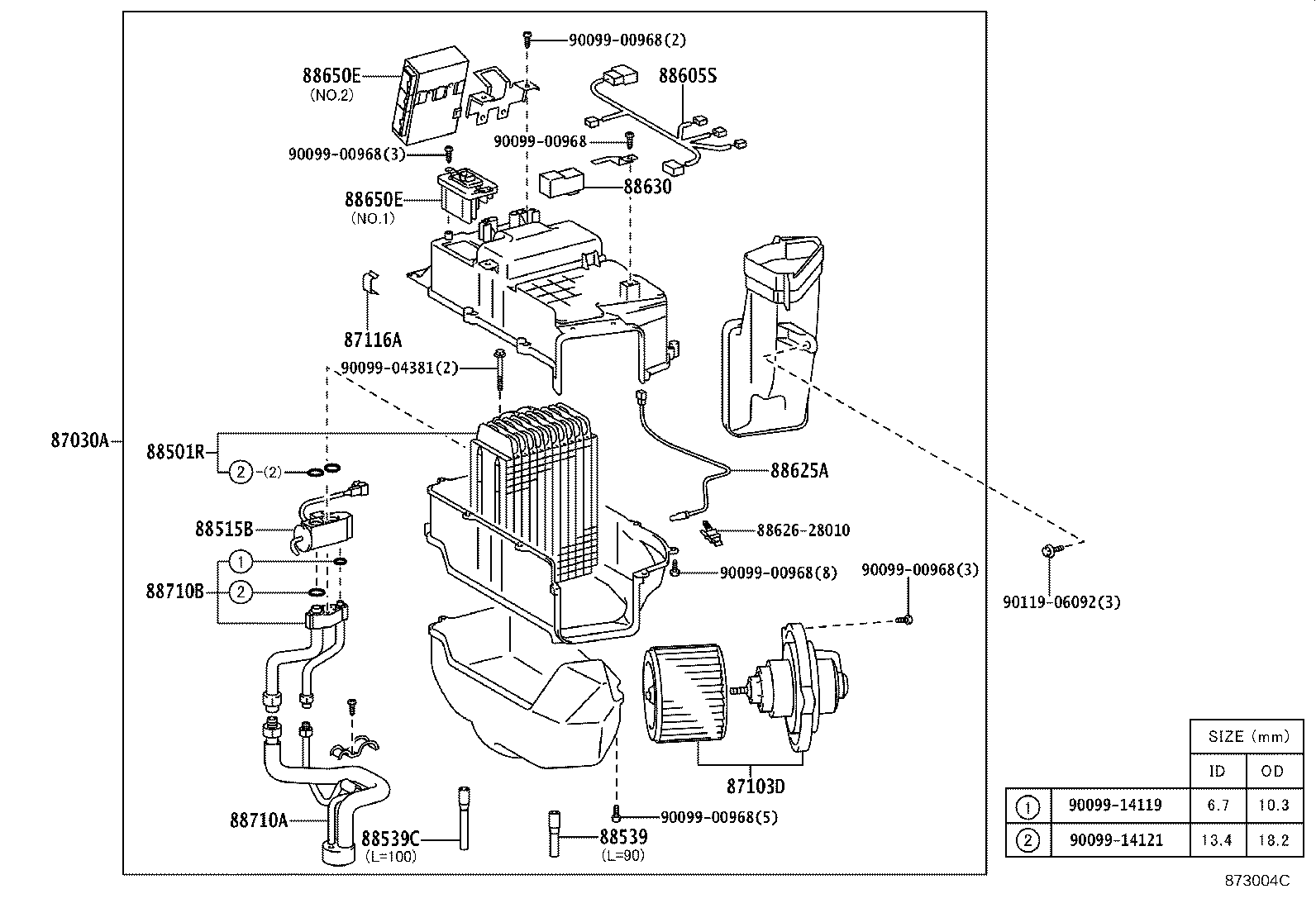

25 part groups · 3 illustrations
Part groups
| PNC | Description |
|---|---|
| 87030A | Unit Assy, Cooling, Rear |
| 87103D | Motor Sub-assy, Blower W/Fan(FOR REAR) |
| 87116A | Spring, Holding (FOR COOLER UNIT CASE) |
| 88501 | Evaporator Sub-assy, Cooler, NO.1 |
| 88501R | Evaporator Sub-assy (REAR) |
| 88502 | Case Sub-assy, Cooling Unit |
| 88510 | Unit Assy, Cooler |
| 88515 | Valve, Cooler Expansion |
| 88515B | Valve, Rear Cooling Unit Expansion |
| 88539 | Hose, Cooler Unit Drain, NO.1 |
| 88539C | Hose, Cooler Unit Drain, NO.2 |
| 88539G | Grommet (FOR COOLER UNIT DRAIN HOSE) |
| 88561 | Cover, Cooler Unit |
| 88578B | Packing, Cooling Unit, NO.1 |
| 88605S | Harness Sub-assy, Wiring Air Conditioner |
| 88625 | Thermistor, Cooler, NO.1 |
| 88625A | Thermistor, Cooler NO.2 |
| 88630 | Relay Assy, Cooler |
| 88650E | Amplifier Assy, Air Conditioner, NO.1 |
| 88710A | Tube Assy, Air Conditioner |
| 88710B | Tube Assy, Air Conditioner |
| 88790E | Tube & Accessory Assy, Airconditioner |
| 88891S | Cover, Cooler, NO.1 |
| 88897U | Pipe, Aspirator |
| 88899K | Plate, Cover |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
