Toyota Tundra
1999-02 → 2006-10 · chassis GSK30,UCK3#,4#,VCK30,40 · catalogue 841420 · United States
Discontinued model
Data version 2007-04
Rear Spring & Shock Absorber
37 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 04483 | Shackle Kit, Rear Spring |
| 48046A | Bolt, U(FOR REAR SPRING) |
| 48191A | Wedge, Caster(FOR REAR LEAF SPRING) |
| 48210 | Spring Assy, Rear RH |
| 48210A | Bush(FOR REAR SPRING SHACKLE UPPER) |
| 48210C | Bush(FOR REAR SPRING LEAF) |
| 48211 | Leaf, Rear Spring, NO.1 |
| 48212 | Leaf, Rear Spring, NO.2 |
| 48213 | Leaf, Rear Spring, NO.3 |
| 48214 | Leaf, Rear Spring, NO.4 |
| 48220 | Spring Assy, Rear LH |
| 48247 | Bolt, Rear Spring, Center |
| 48252 | Silencer, Rear Spring |
| 48253 | Spacer, Rear Spring, NO.1 |
| 48306 | Bumper Sub-assy, Rear Spring |
| 48414B | Bracket, Spring, NO.3 RH |
| 48415B | Bracket, Spring, NO.3 LH |
| 48416A | Bracket, Spring, NO.4 RH |
| 48417A | Bracket, Spring, NO.4 LH |
| 48473 | Seat, Rear Spring U Bolt |
| 48530 | Absorber Assy, Shock, Rear RH |
| 48530A | Bush(FOR REAR SHOCK ABSORBER) |
| 48530G | Cushion, Rear Shock Absorber, NO.1 |
| 48530J | Retainer, Cushion, NO.1(FOR REAR SHOCK ABSORBER) |
| 48530K | Cushion, Rear Shock Absorber, NO.2 |
| 48530P | Retainer, Cushion, NO.2(FOR REAR SHOCK ABSORBER) |
| 48540 | Absorber Assy, Shock, Rear LH |
| 48750A | Nut(FOR REAR SUPPORT TO REAR SHOCK ABSORBER) |

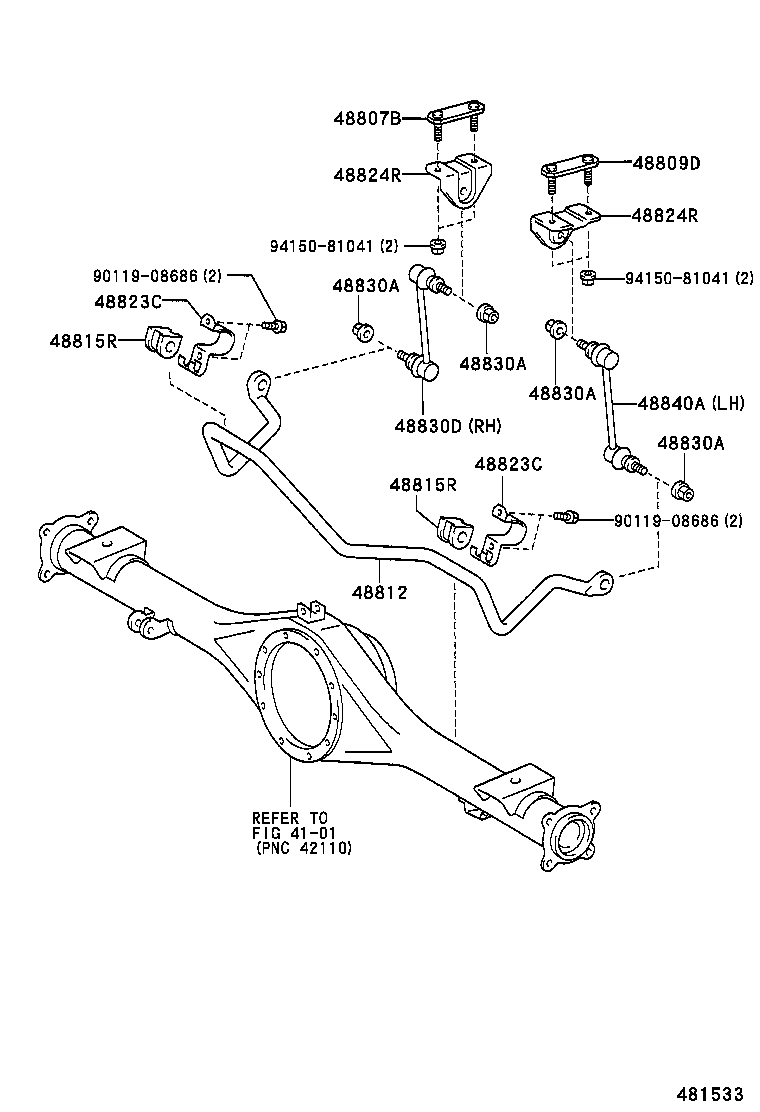

| 48807B | Bracket Sub-assy, Stabilizer, RH |
| 48809D | Bracket Sub-assy, Stabilizer, LH |
| 48812 | Bar, Stabilizer, Rear |
| 48815R | Bush, Stabilizer(FOR REAR) |
| 48823C | Cover, Rear Stabilizer Bracket |
| 48824R | Bracket, Stabilizer(FOR REAR) |
| 48830A | Nut(FOR REAR STABILIZER LINK) |
| 48830D | Link Assy, Rear Stabilizer, RH |
| 48840A | Link Assy, Rear Stabilizer, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
