Toyota Tundra/Sequoia
2021-11 → present · chassis VXKA7#,VXKH7#,VXKH8# · catalogue 841440 · United States
Supported model
Data version 2022-06

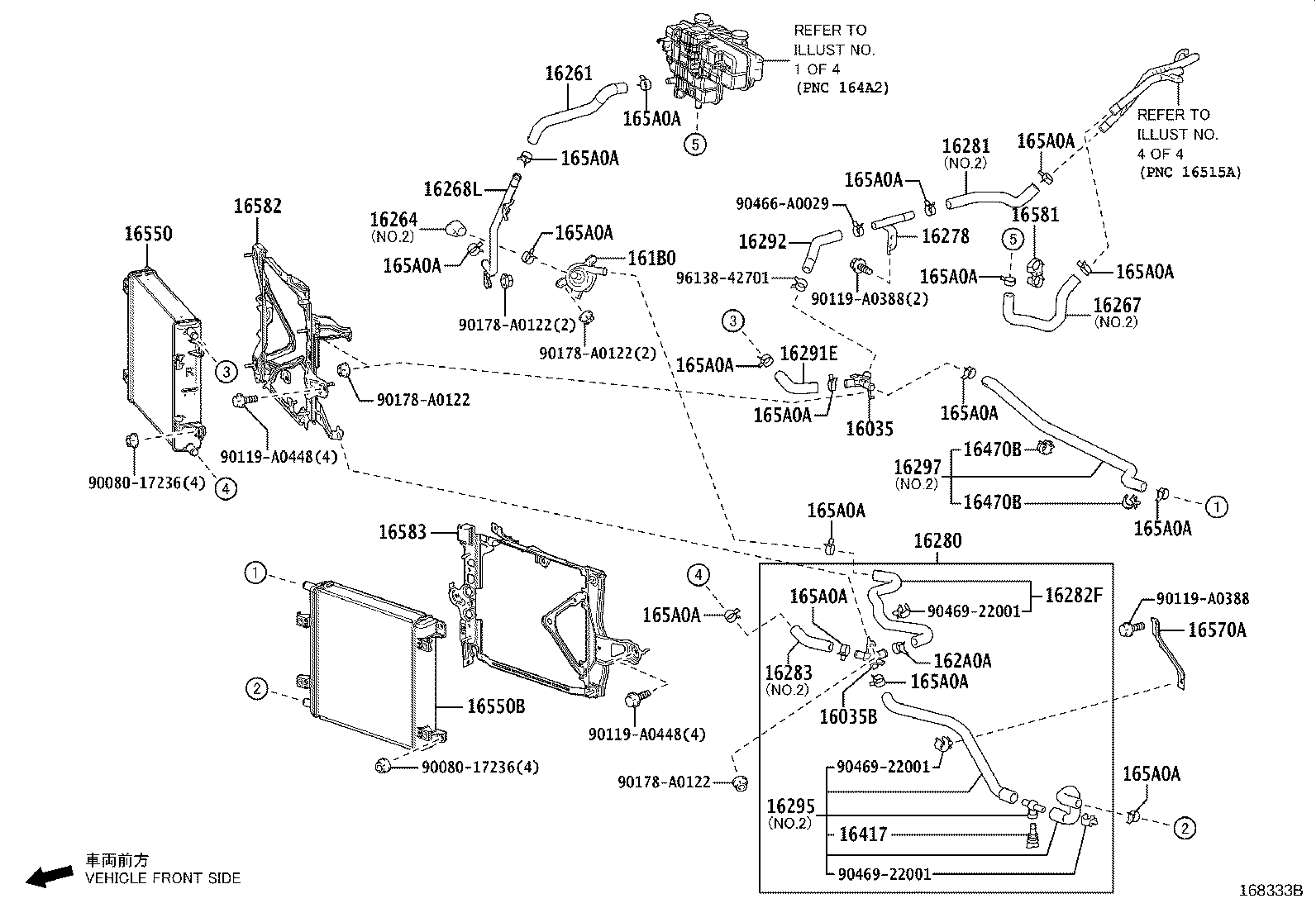

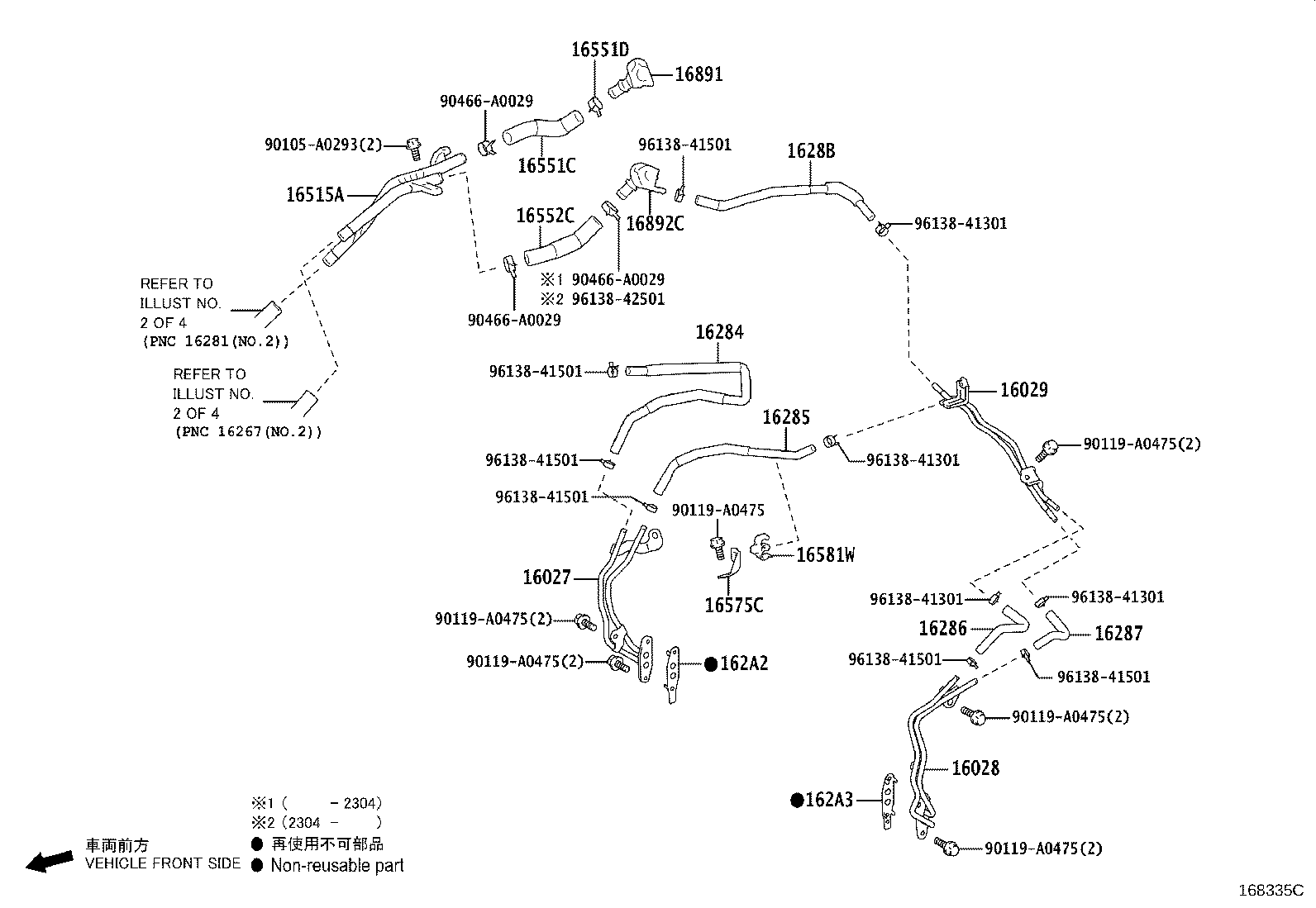

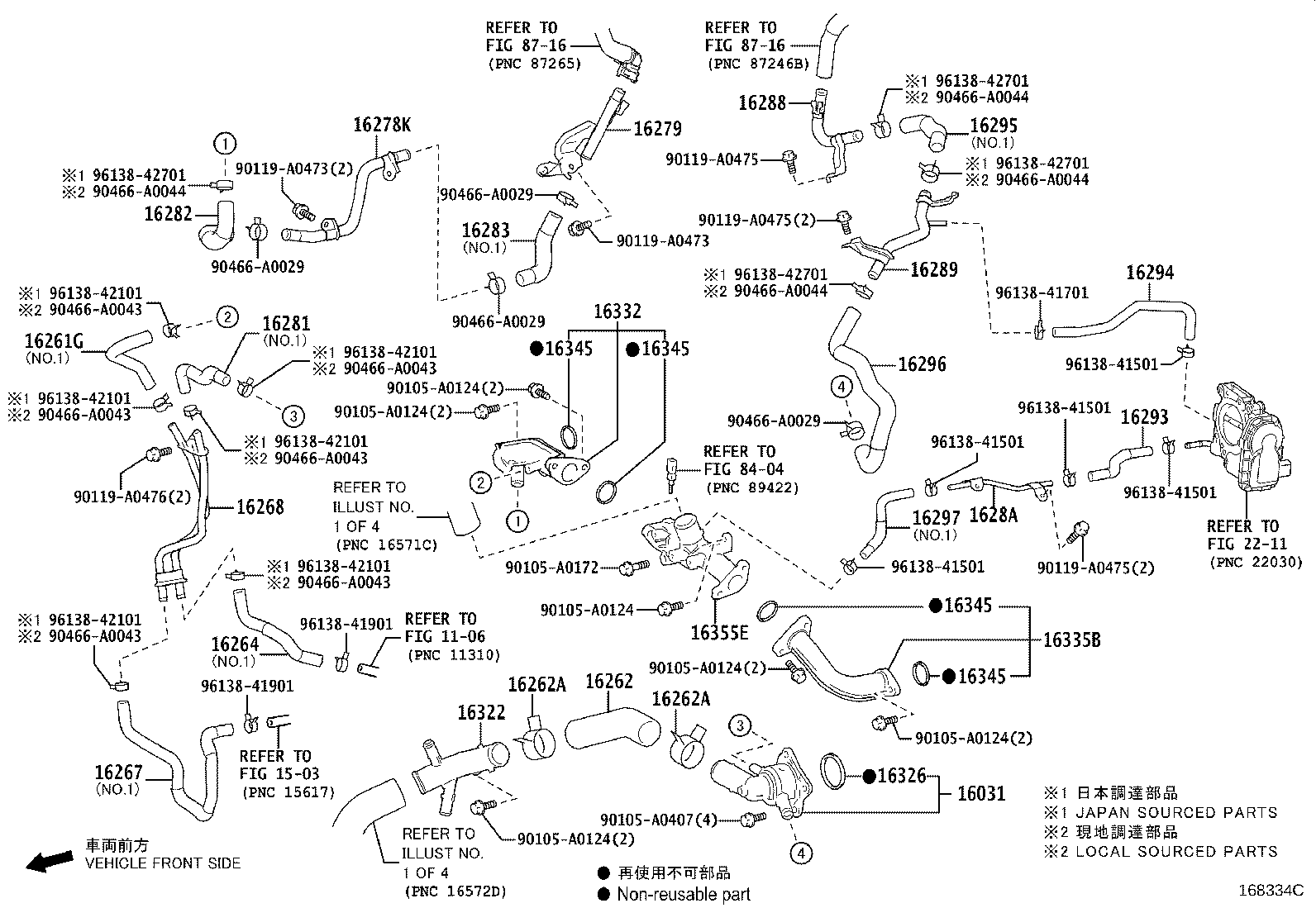

Radiator & Water Outlet
80 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 16027 | Pipe Sub-assy, Turbo Water, NO.1 |
| 16028 | Pipe Sub-assy, Turbo Water, NO.2 |
| 16029 | Pipe Sub-assy, Turbo Water, NO.3 |
| 16031 | Water Inlet Sub-assy, W/Thermostat |
| 16035 | Joint, Water Hose |
| 16035B | Joint Sub-assy, Water By-pass, Front |
| 161B0 | Pump Assy, Electric Water |
| 16261 | Hose, Water By-pass |
| 16261A | Clamp OR Clip, Hose(FOR WATER BY-PASS HOSE) |
| 16261G | Hose, Water By-pass, NO.1 |
| 16261H | Clip(FOR WATER BY-PASS HOSE NO.1) |
| 16262 | Hose, Water Inlet |
| 16262A | Clip(FOR WATER INLET HOSE) |
| 16264 | Hose, Water By-pass, NO.2 |
| 16264D | Hose, Water By-pass, NO.2 |
| 16267 | Hose, Water By-pass, NO.3 |
| 16267K | Hose, Water By-pass, NO.3 |
| 16268 | Pipe, Water By-pass, NO.1 |
| 16268L | Pipe, Water By-pass |
| 16278 | Pipe, Water By-pass, NO.2 |
| 16278K | Pipe, Water By-pass, NO.2 |
| 16279 | Pipe, Water By-pass, NO.3 |
| 16280 | Hose Assy, Water By-pass, NO.2 |
| 16281 | Hose, Water By-pass, NO.4 |
| 16281N | Hose, Water By-pass, NO.4 |
| 16282 | Hose, Water By-pass, NO.5 |
| 16282F | Hose, Water By-pass, NO.5 |
| 16283 | Hose, Water By-pass, NO.6 |
| 16284 | Hose, Turbo Water, NO.1 |
| 16285 | Hose, Turbo Water, NO.2 |
| 16286 | Hose, Turbo Water, NO.3 |
| 16287 | Hose, Turbo Water, NO.4 |
| 16288 | Pipe, Water By-pass, NO.4 |
| 16289 | Pipe, Water By-pass, NO.5 |
| 1628A | Pipe, Water By-pass, NO.6 |
| 1628B | Hose, Turbo Water, NO.5 |
| 16291E | Joint,Water Hose, NO.1 |
| 16292 | Joint, Water Hose, NO.2 |
| 16293 | Hose, Water By-pass, NO.10 |
| 16294 | Hose, Water By-pass, NO.11 |
| 16295 | Hose, Water By-pass, NO.7 |
| 16296 | Hose, Water By-pass, NO.8 |
| 16297 | Hose, Water By-pass, NO.9 |
| 162A0A | Clip(FOR WATER BY-PASS HOSE ASSY NO.4) |
| 162A2 | Gasket, Turbo Water Pipe, RH |
| 162A3 | Gasket, Turbo Water Pipe, LH |
| 16322 | Pipe, Water Inlet |
| 16326 | Gasket, Water Inlet Housing, NO.2 |
| 16332 | Pipe, Water Outlet, NO.1 |
| 16335B | Pipe, Water Outlet, NO.2 |
| 16345 | Gasket, Water Outlet Pipe |
| 16355E | Joint, Water By-pass(FOR WATER OUTLET PIPE) |
| 16361 | Fan |
| 16400 | Radiator Assy |
| 16414 | Bolt, Radiator Tank Pipe |
| 16417 | Cock |
| 16470B | Clamp OR Clip(FOR RADIATOR RESERVE TANK HOSE) |
| 16475A | Cap, Reserve Tank |
| 164A2 | Tank, Reserve Sealed W/O Cap |
| 16515A | Pipe, Intercooler Cooling Water, NO.1 |
| 16550 | Radiator Assy, Intercooler Cooling |
| 16550B | Radiator Assy, Intercooler Cooling, NO.2 |
| 16551C | Hose, Intercooler Cooling Water, NO.1 |
| 16551D | Clamp OR Clip(FOR INTERCOOLER COOLING WATER HOSE NO.1) |
| 16552C | Hose, Intercooler Cooling Water, NO.2 |
| 16570A | Bracket Assy, Water Hose Clamp |
| 16571C | Hose, Radiator, NO.1 |
| 16572D | Hose, Radiator, NO.2 |
| 16573C | Clamp OR Clip, Radiator Hose, NO.3 |
| 16575C | Bracket, Water Hose Clamp, NO.1 |
| 16577B | Clamp OR Clip, Hose(FOR RADIATOR PIPE) |
| 16581 | Clamp, Hose(FOR WATER HOSE) |
| 16581C | Clamp, Hose(FOR RADIATOR HOSE NO.2) |
| 16581W | Clamp, Hose(FOR WATER HOSE) |
| 16582 | Bracket, Radiator, NO.1 |
| 16583 | Bracket, Radiator, NO.2 |
| 165A0A | Clip, Hose |
| 16711 | Shroud, Fan |
| 16891 | Connector, Turbo Water, NO.1 |
| 16892C | Connector, Turbo Water, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
