Toyota Tundra/Sequoia
2021-11 → present · chassis VXKA7#,VXKH7#,VXKH8# · catalogue 841440 · United States
Supported model
Data version 2022-06
Fuel Tank & Tube
105 part groups · 9 illustrations
Part groups
| PNC | Description |
|---|---|
| 23070 | Valve Assy, Fuel Main |
| 23070D | Valve Assy, Fuel Main, NO.2 |
| 23220A | Pump Assy, Fuel W/Filter |
| 23225A | Spacer, Fuel Pump |
| 23226 | Ring, O(FOR FUEL PUMP) |
| 23280K | Ring, O(FOR FUEL PRESSURE REGULATOR) |
| 23280N | Ring, O(FOR FUEL PRESSURE REGULATOR), NO.2 |
| 23283B | Holder, Fuel Pressure Regulator |
| 23954A | Bracket, Charcoal Canister, NO.1 |
| 23954B | Bracket, Charcoal Canister, NO.2 |

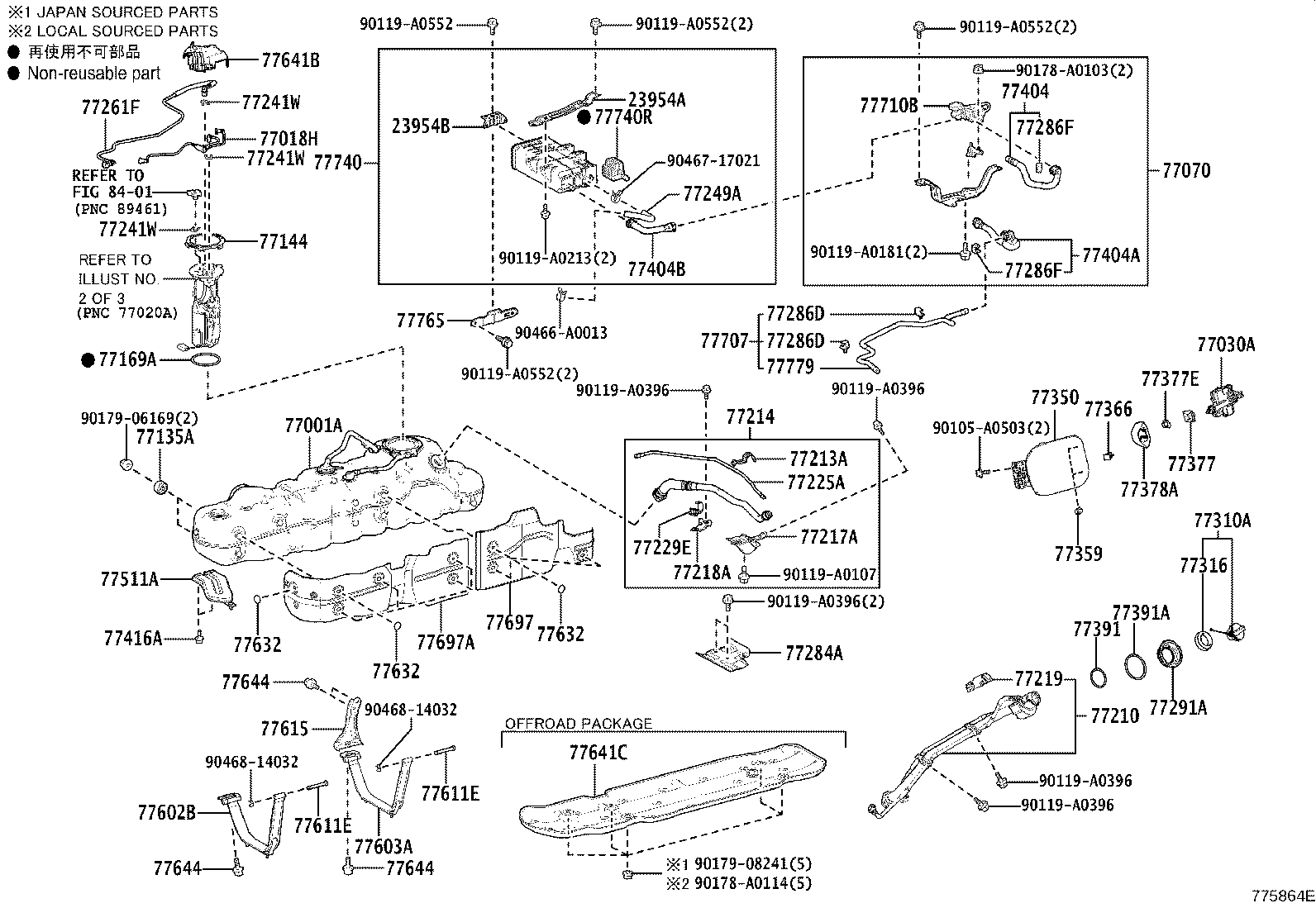

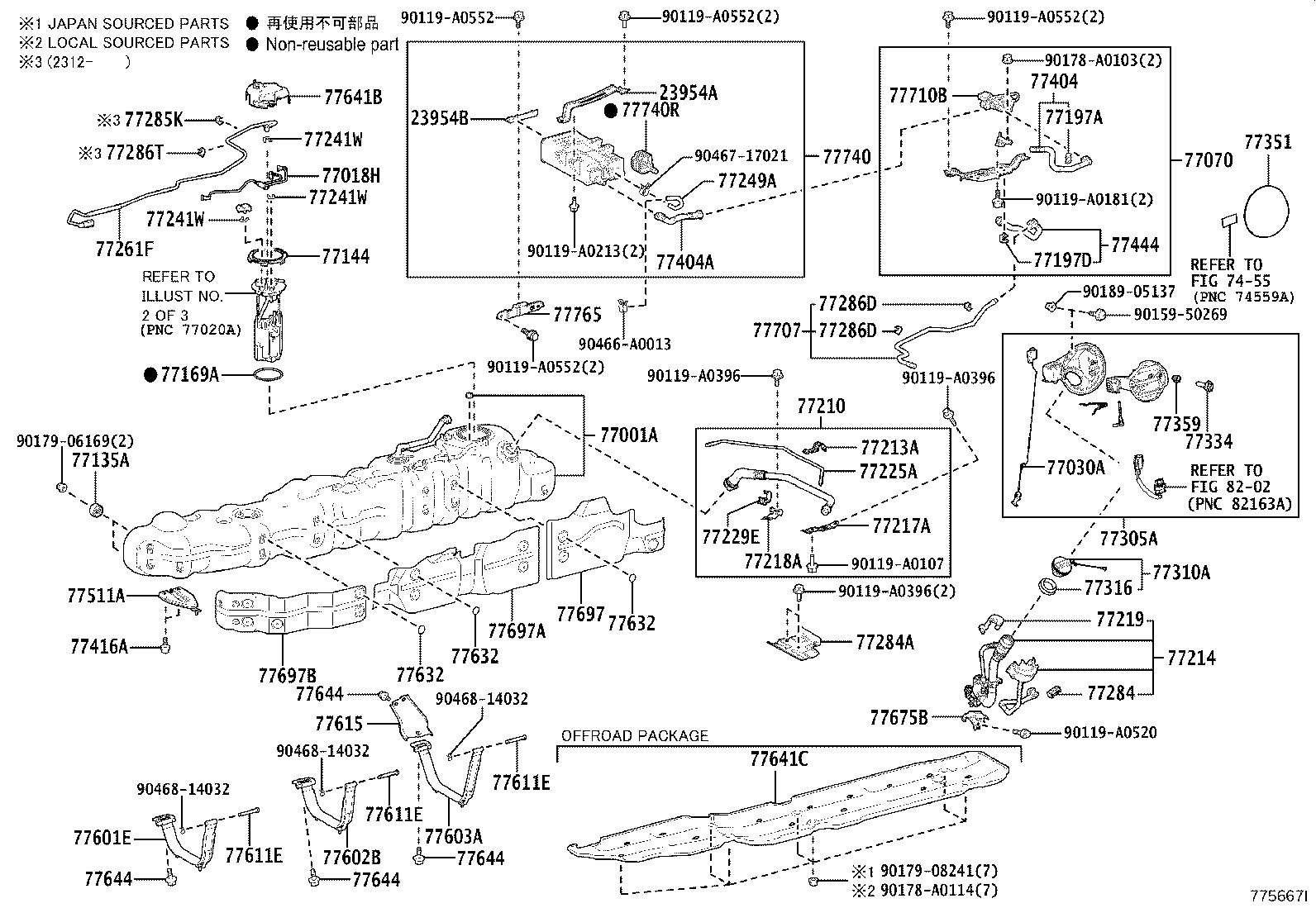

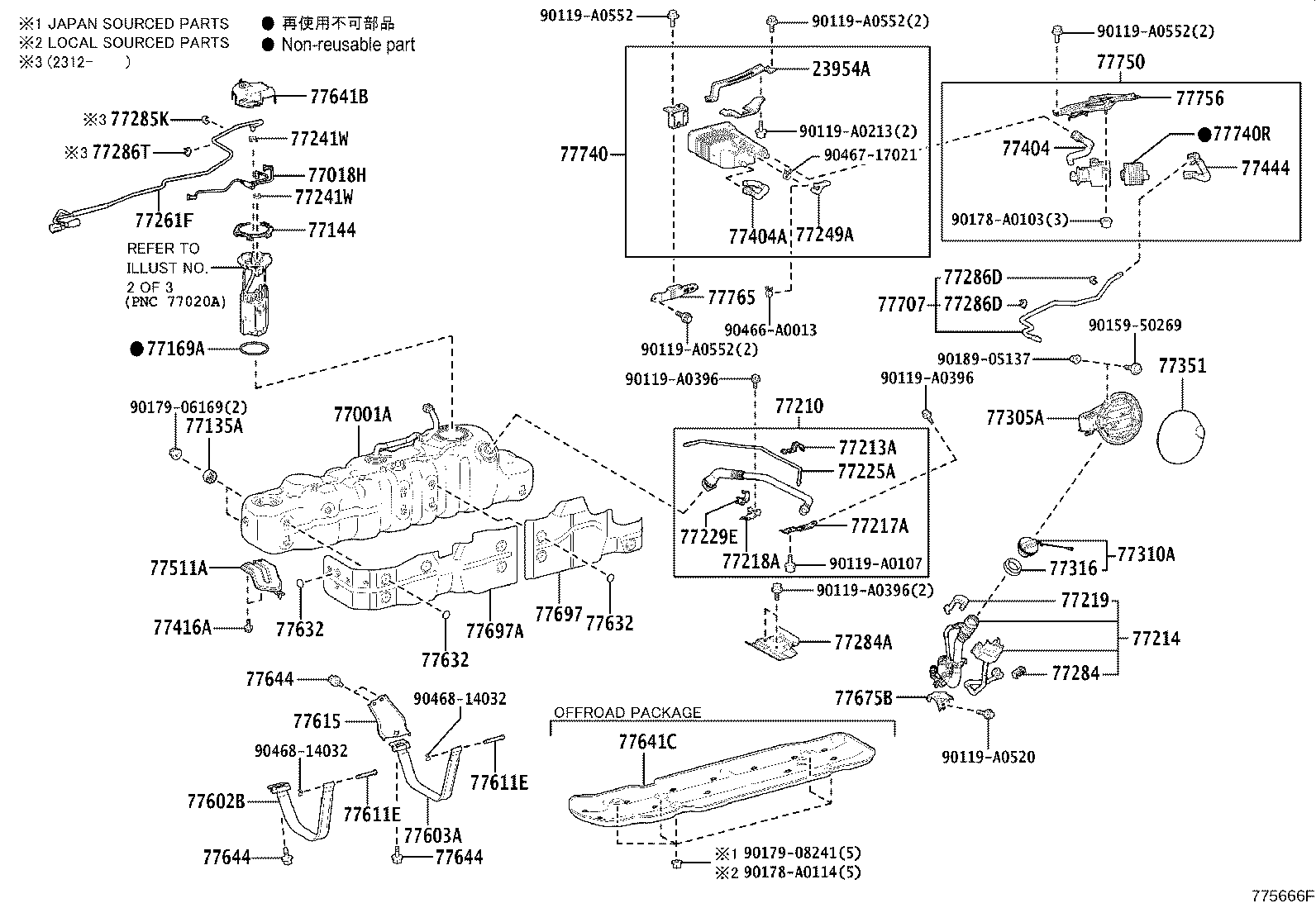

| 77001A | Tank Sub-assy, Fuel |
| 77018H | Valve Sub-assy, Fuel Vapor Separate |

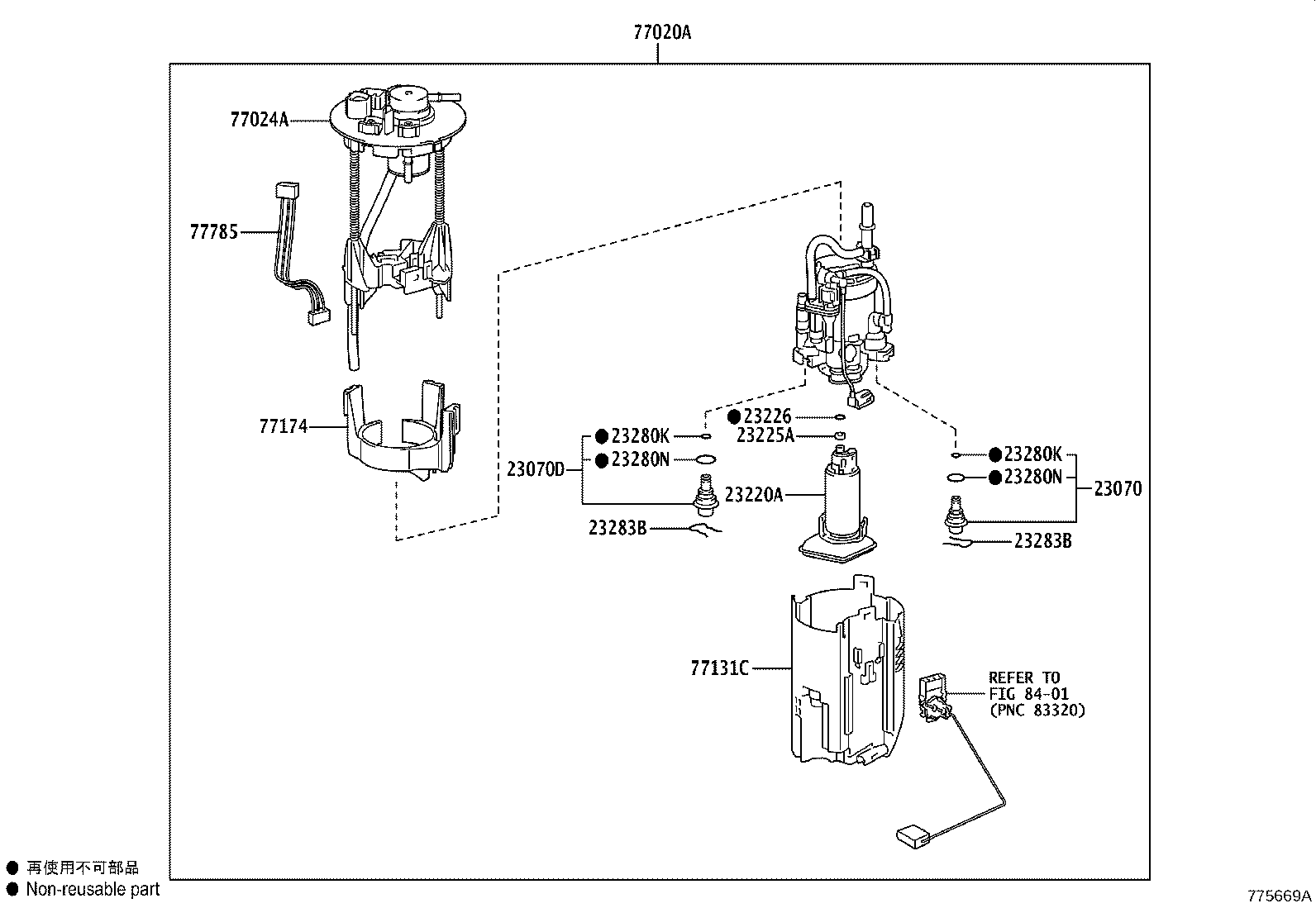

| 77020A | Tube Assy, Fuel Suction W/Pump & Gage |
| 77024A | Plate Sub-assy, Fuel Suction |
| 77030A | Lock Assy, Fuel Lid W/Motor |
| 77070 | Valve Assy, Fuel Tank Solenoid W/Hose |
| 77131C | Sub-tank, Fuel, NO.1 |
| 77135A | Protector, Fuel Tank Side |
| 77144 | Retainer, Fuel Pump Gauge |
| 77169A | Gasket, Fuel Suction Tube Set |
| 77174 | Support, Fuel Suction, NO.1 |
| 77197A | Clamp, Evaporation Vent Tube, NO.2 |
| 77197D | Clamp, Evaporation Vent Tube, NO.2 |
| 77210 | Pipe Assy, Fuel Tank Filler |
| 77213A | Support, Fuel Tank Filler Pipe |
| 77214 | Pipe, Fuel Tank Filler |
| 77217A | Support, Fuel Tank Filler Pipe, NO.2 |
| 77218A | Support, Fuel Tank Filler Pipe, NO.3 |
| 77219 | Cover, Fuel Tank Filler Pipe |
| 77225A | Tube, Fuel Tank Breather, NO.5 |
| 77229E | Clamp, Breather Tube |
| 77241W | Clip, Tube Joint |
| 77249A | Hose, Fuel Emission |

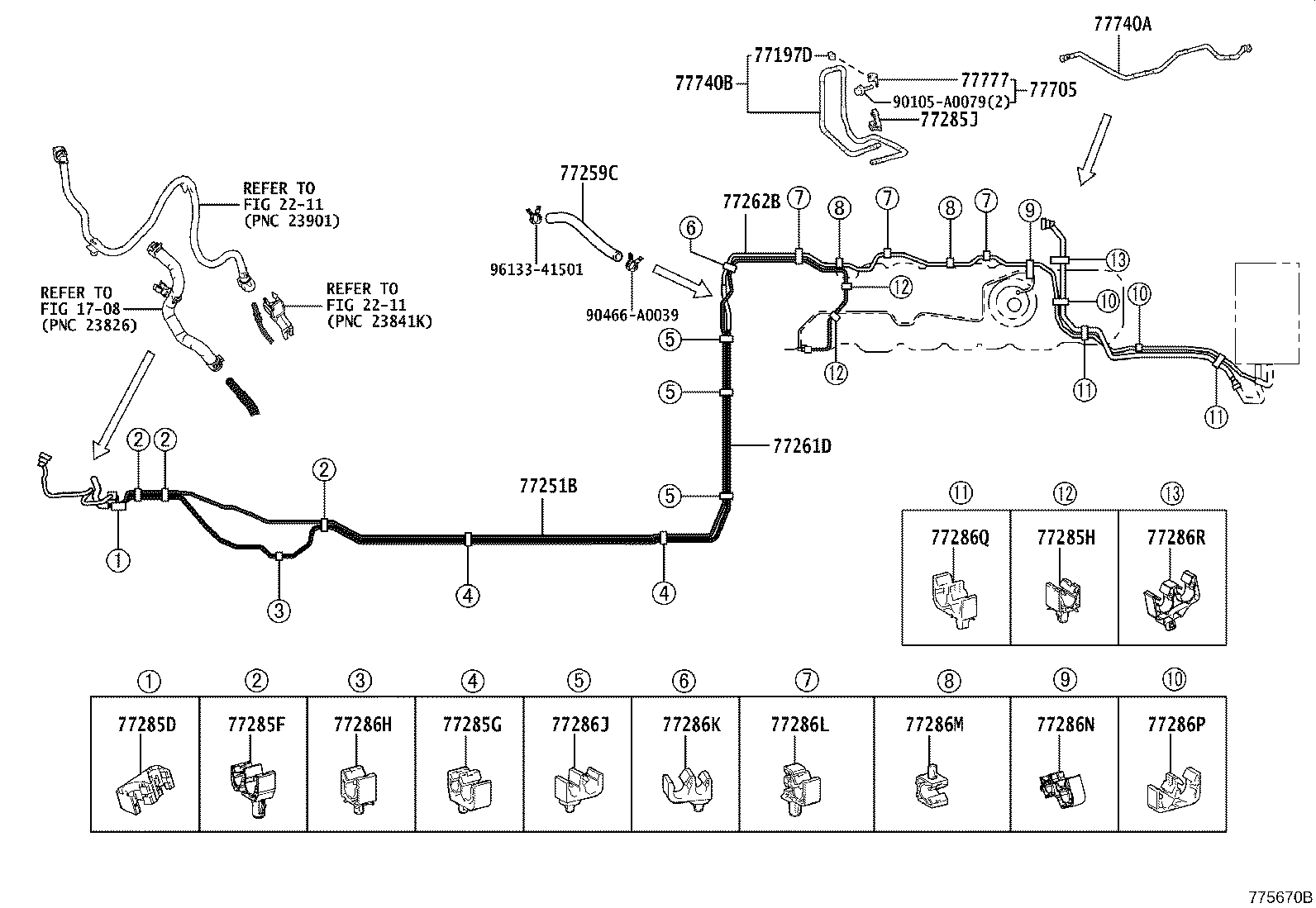

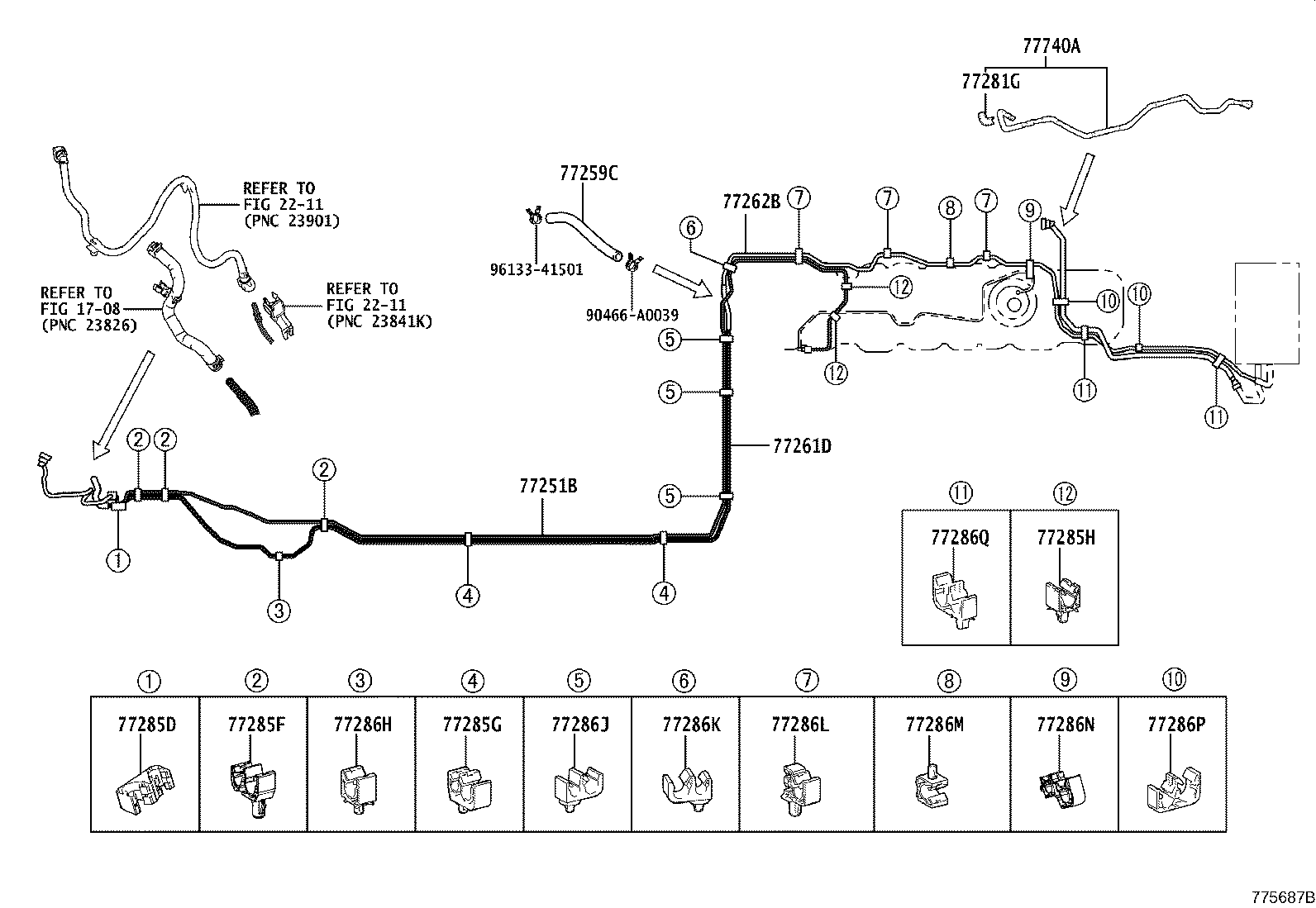

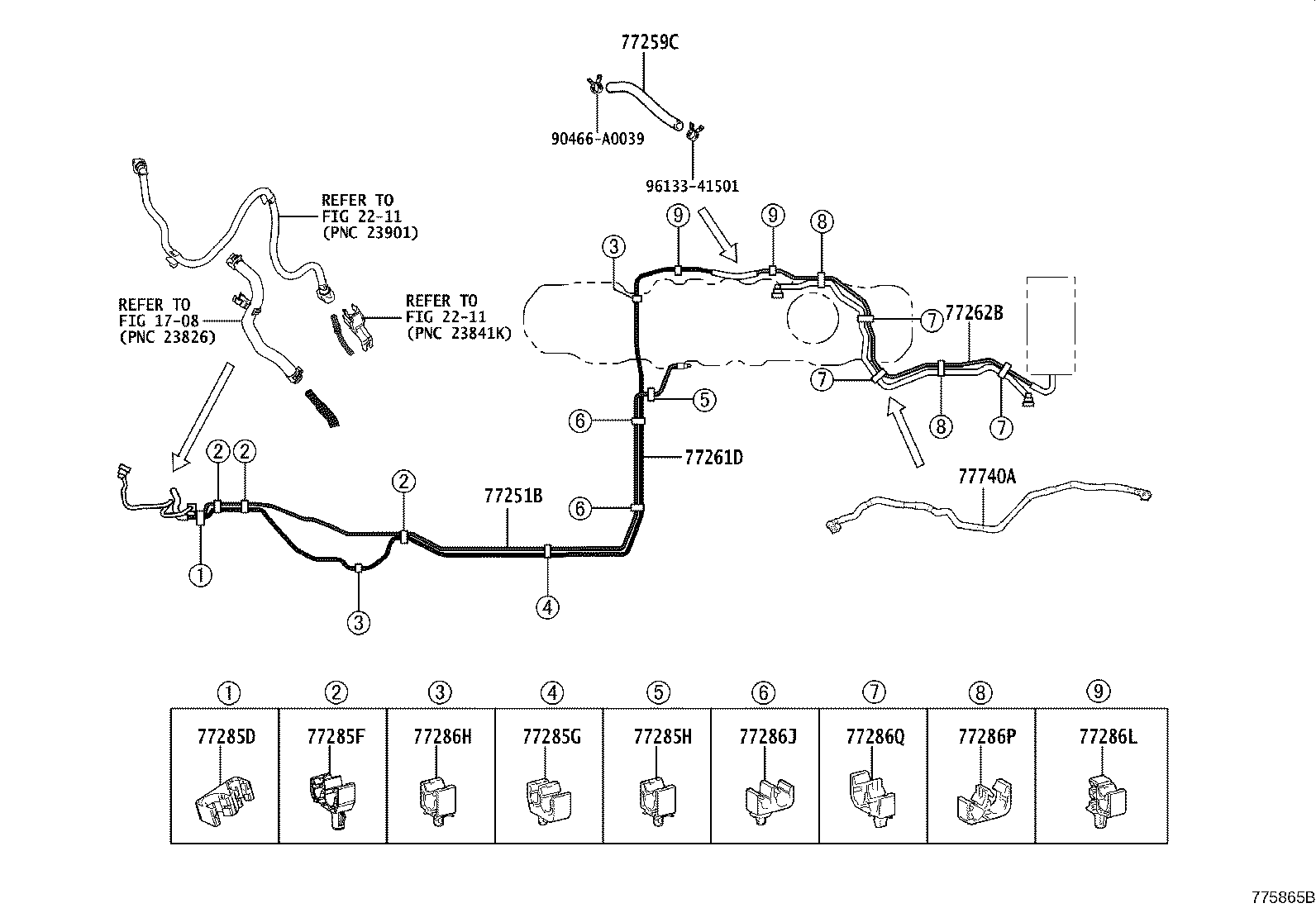

| 77251B | Tube, Fuel Main |
| 77259C | Hose, Fuel |
| 77261D | Tube, Fuel Tank TO Canister |
| 77261F | Hose, Fuel, NO.2 (FOR FUEL TANK TO CANISTER TUBE) |
| 77262B | Tube, Fuel Tank TO Canister, NO.2 |
| 77281G | Clamp, Fuel Hose |
| 77284 | Clamp, Fuel Tube |
| 77284A | Protector, Fuel Tube, NO.3 |
| 77285D | Clamp, Fuel Tube, NO.1 |
| 77285F | Clamp, Fuel Tube, NO.1 |
| 77285G | Clamp, Fuel Tube, NO.1 |
| 77285H | Clamp, Fuel Tube, NO.1 |
| 77285J | Clamp, Fuel Tube, NO.1 |
| 77285K | Clamp, Fuel Tube, NO.1 |
| 77286D | Clamp, Fuel Tube, NO.2 |
| 77286F | Clamp, Fuel Tube, NO.2 |
| 77286H | Clamp, Fuel Tube, NO.3 |
| 77286J | Clamp, Fuel Tube, NO.4 |
| 77286K | Clamp, Fuel Tube, NO.2 |
| 77286L | Clamp, Fuel Tube, NO.5 |
| 77286M | Clamp, Fuel Tube, NO.6 |
| 77286N | Clamp, Fuel Tube, NO.7 |
| 77286P | Clamp, Fuel Tube, NO.8 |
| 77286Q | Clamp, Fuel Tube, NO.9 |
| 77286R | Clamp, Fuel Tube, NO.10 |
| 77286T | Clamp, Fuel Tube, NO.11 |
| 77291A | Shield, Fuel Tank Filler Pipe |
| 77305A | Lid Sub-assy, Fuel Filler Opening |
| 77310A | Cap Assy, Fuel Tank |
| 77316 | Gasket, Fuel Tank Cap |
| 77334 | Shaft, Fuel Tank Cap Lock |
| 77350 | Lid Assy, Fuel Filler Opening |
| 77351 | Lid, Fuel Filler Opening, Outer |
| 77359 | Cushion, Fuel Inlet Box Cover |
| 77366 | Spring, Fuel Filler Opening Lid Hinge |
| 77377 | Retainer, Fuel Filler Opening Lid Lock |
| 77377E | Retainer, Fuel Filler Opening Lid Lock, NO.2 |
| 77378A | Cover, Fuel Filler Opening Lid Lock |
| 77391 | Ring, Fuel Inlet Box |
| 77391A | Ring, Fuel Inlet Box |
| 77404 | Hose Sub-assy, Fuel Tank Vent |
| 77404A | Hose Sub-assy, Fuel Tank Vent |
| 77404B | Hose Sub-assy, Fuel Tank Vent, NO.2 |
| 77416A | Bolt, Fuel Tank |
| 77444 | Hose, Fuel Tank Vent |
| 77511A | Bracket, Fuel Tank |
| 77601E | Band Sub-assy, Fuel Tank |
| 77602B | Band Sub-assy, Fuel Tank, NO.1 LH |
| 77603A | Band Sub-assy, Fuel Tank, NO.2 |
| 77611E | Pin, Fuel Tank Band |
| 77615 | Bracket, Fuel Tank Band, NO.3 |
| 77632 | Bracket, Fuel Tank, NO.2 |
| 77641B | Cover, Fuel Tank |
| 77641C | Protector Assy, Fuel Tank |
| 77644 | Bolt, Fuel Tank |
| 77675B | Bracket, Fuel Tank Filler Pipe Protector, NO.1 |
| 77697 | Insulator, Fuel Tank Heat, NO.1 |
| 77697A | Insulator, Fuel Tank Heat, NO.2 |
| 77697B | Insulator, Fuel Tank Heat, NO.3 |
| 77705 | Bracket Sub-assy, Charcoal Canister |
| 77707 | Tube Sub-assy, Charcoal Canister Outlet |
| 77710B | Valve Assy, Fuel Tank Solenoid Main |
| 77740 | Canister Assy, Charcoal |
| 77740A | Hose, Fuel, NO.1(FOR CHARCOAL CANISTER) |
| 77740B | Hose, Fuel, NO.2(FOR CHARCOAL CANISTER) |
| 77740R | Pump Sub-assy, Leak Detection |
| 77750 | Canister Assy, Charcoal |
| 77756 | Bracket, Outer Vent Control Valve |
| 77765 | Protector, Charcoal Canister |
| 77777 | Bracket, Fuel Tube Clamp |
| 77779 | Tube, Charcoal Canister Outlet |
| 77785 | Harness, Fuel Pump |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
