Toyota Tundra/Sequoia
2021-11 → present · chassis VXKA7#,VXKH7#,VXKH8# · catalogue 841440 · United States
Supported model
Data version 2022-06

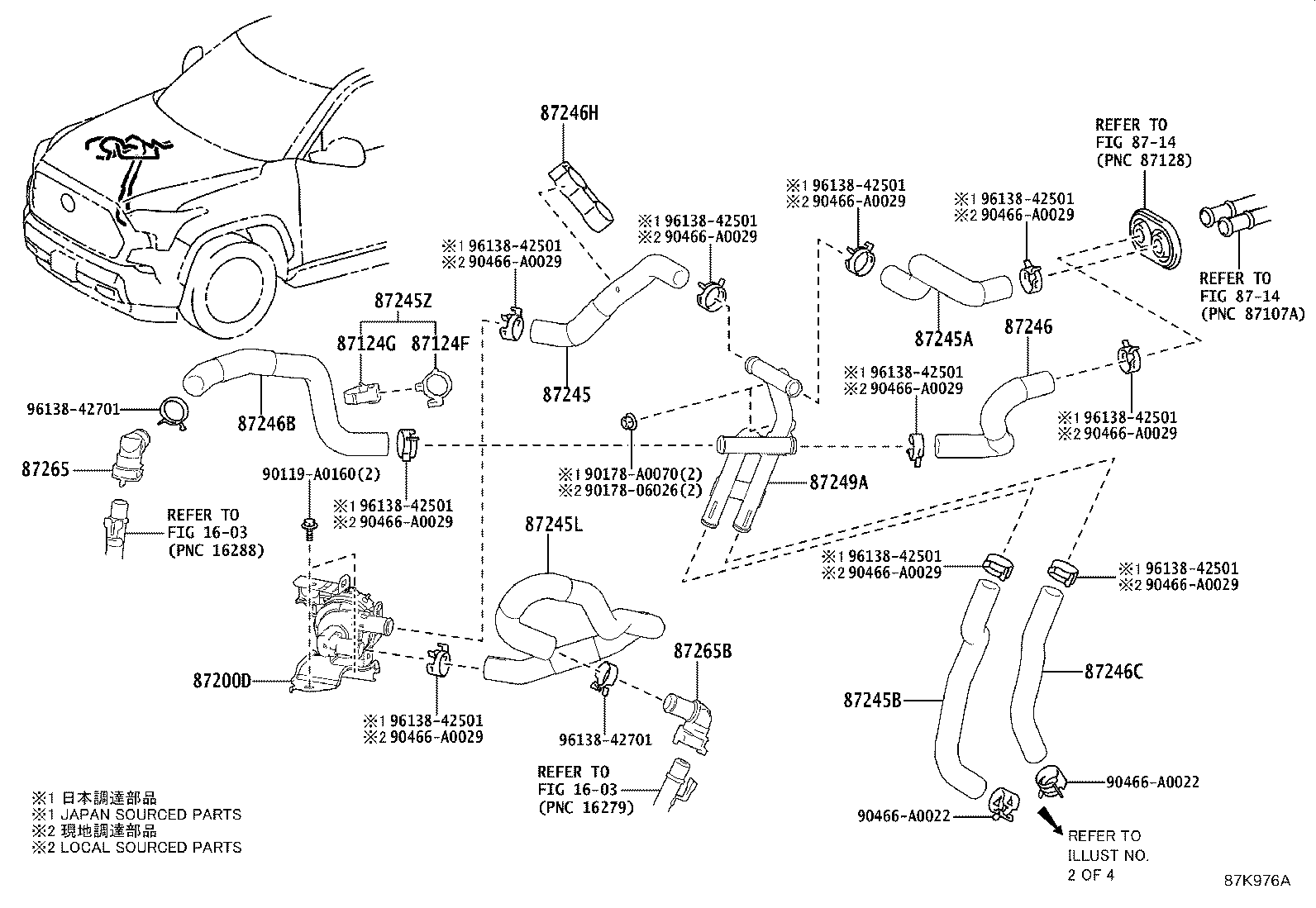

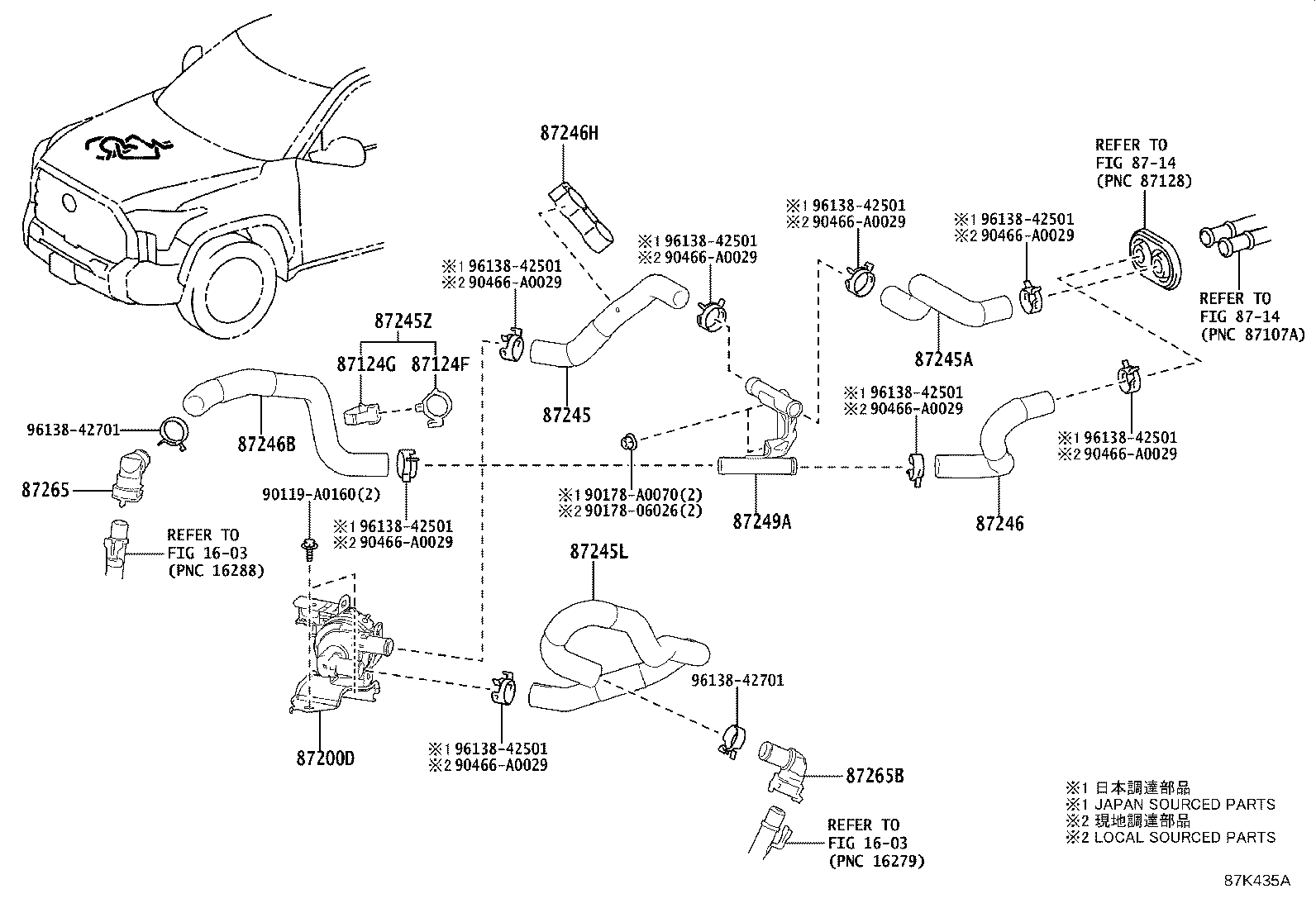

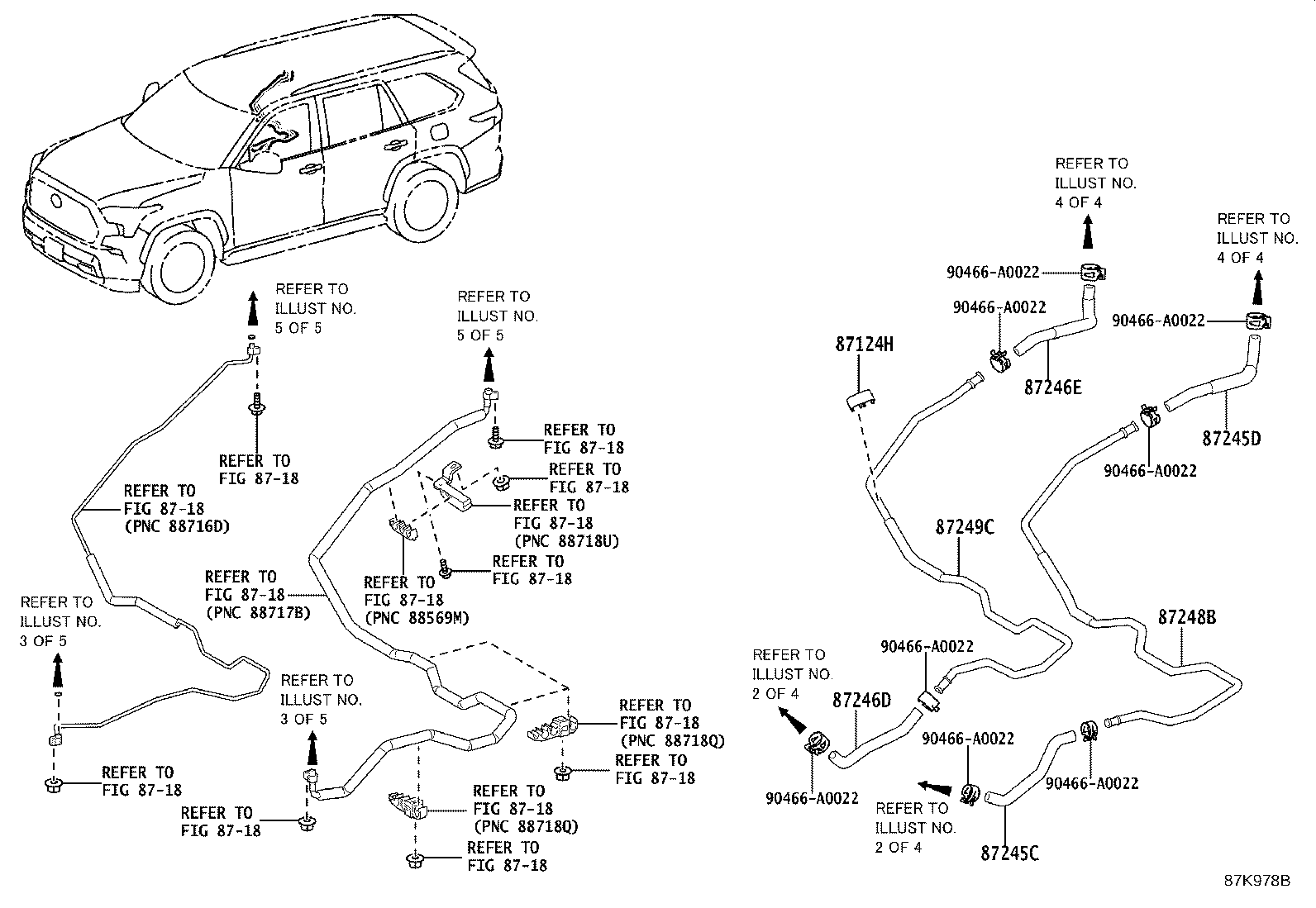

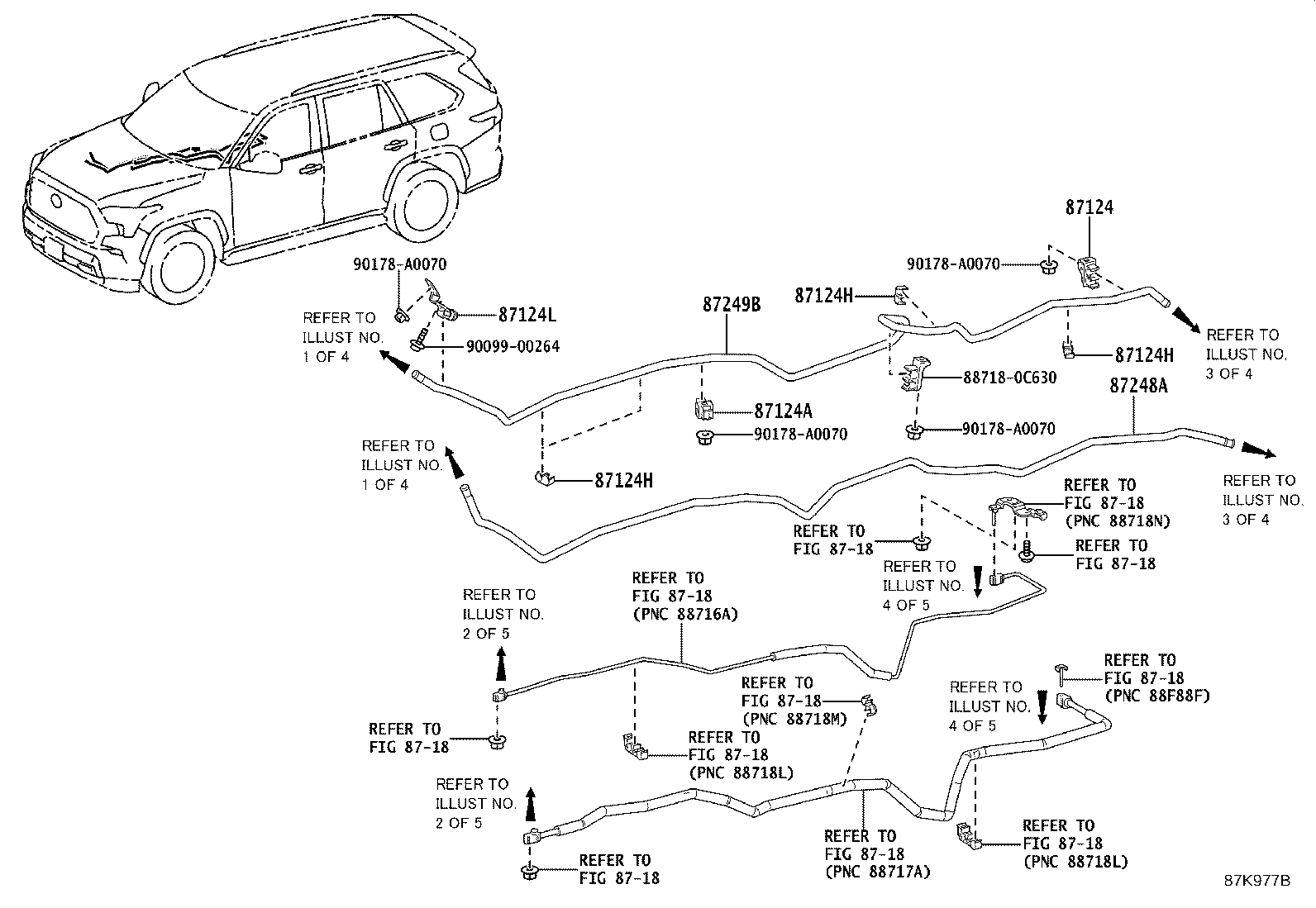

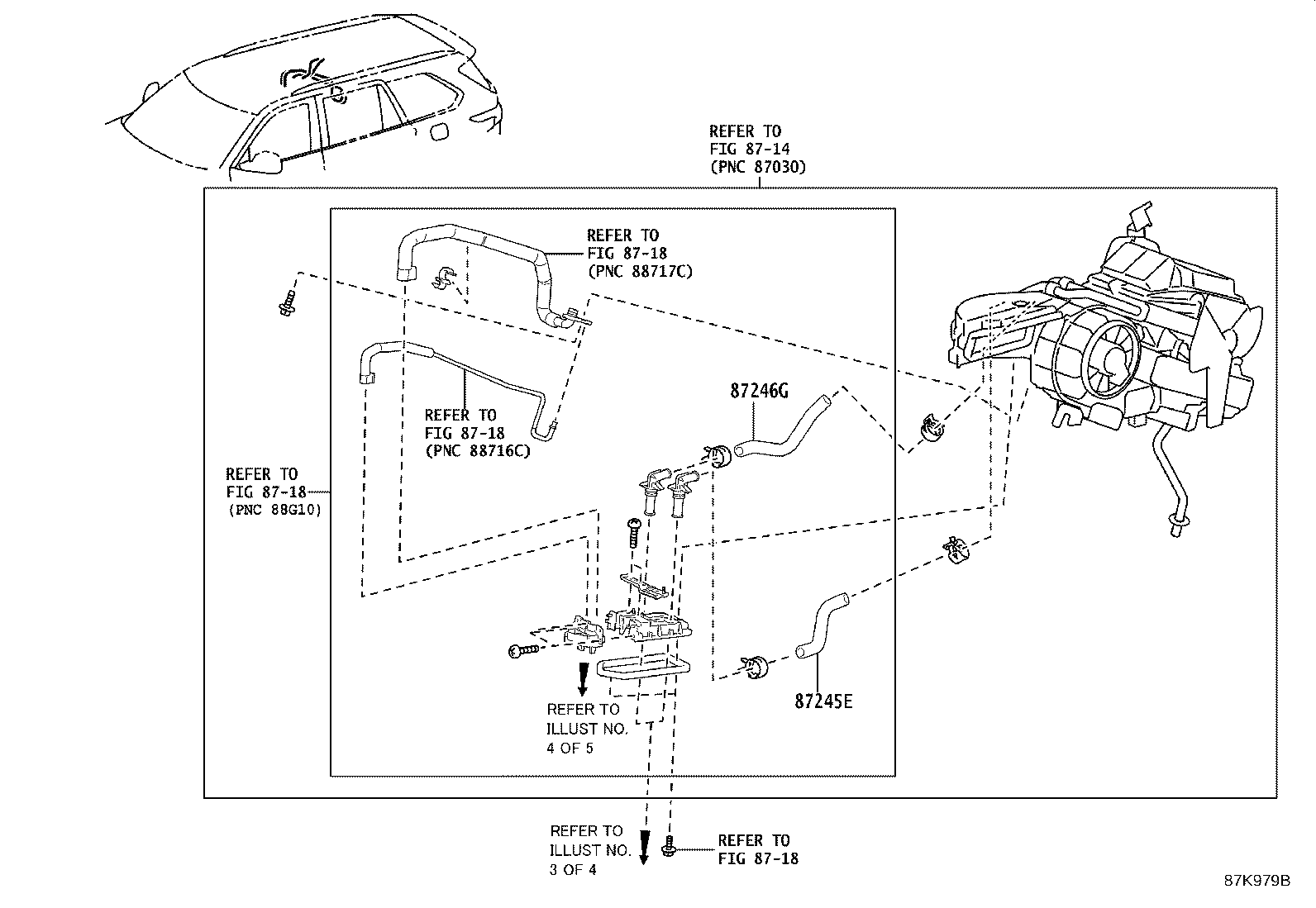

Heating & Air Conditioning - Water Piping
29 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 87124 | Clamp, Heater |
| 87124A | Clamp, Heater |
| 87124F | Clamp, Heater Hose, NO.1 |
| 87124G | Clamp, Heater Hose, NO.2 |
| 87124H | Clamp, Heater Hose, NO.3 |
| 87124L | Clamp, Heater Hose, NO.4 |
| 87200D | Accessory Assy, Heater |
| 87245 | Hose, Heater Water, Inlet |
| 87245A | Hose, Heater Water, Inlet A |
| 87245B | Hose, Heater Water, Inlet B |
| 87245C | Hose, Heater Water ,Inlet C |
| 87245D | Hose, Heater Water, Inlet D |
| 87245E | Hose, Heater Water, Inlet E |
| 87245L | Hose, Heater Water, L |
| 87245Z | Clip OR Clamp (FOR HEATER WATER HOSE) |
| 87246 | Hose, Heater Water, Outlet |
| 87246B | Hose, Heater Water, Outlet B |
| 87246C | Hose, Heater Water, Outlet C |
| 87246D | Hose, Heater Water, Outlet D |
| 87246E | Hose, Heater Water, Outlet E |
| 87246G | Hose, Heater Water, Outlet G |
| 87246H | Clip OR Clamp(FOR HEATER WATER HOSE) |
| 87248A | Pipe, Heater Water Inlet, A |
| 87248B | Pipe, Heater Water Inlet, B |
| 87249A | Pipe, Heater Water Outlet, A |
| 87249B | Pipe, Heater Water Outlet, B |
| 87249C | Pipe, Heater Water Outlet, C |
| 87265 | Connector, Heater Water Hose |
| 87265B | Connector, Heater Water Hose, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
