Toyota C-hr
2016-10 → present · chassis MAXH10,NGX10,50,ZGX10,ZYX1# · catalogue 528510 · Europe
Supported model
Data version 2019-09

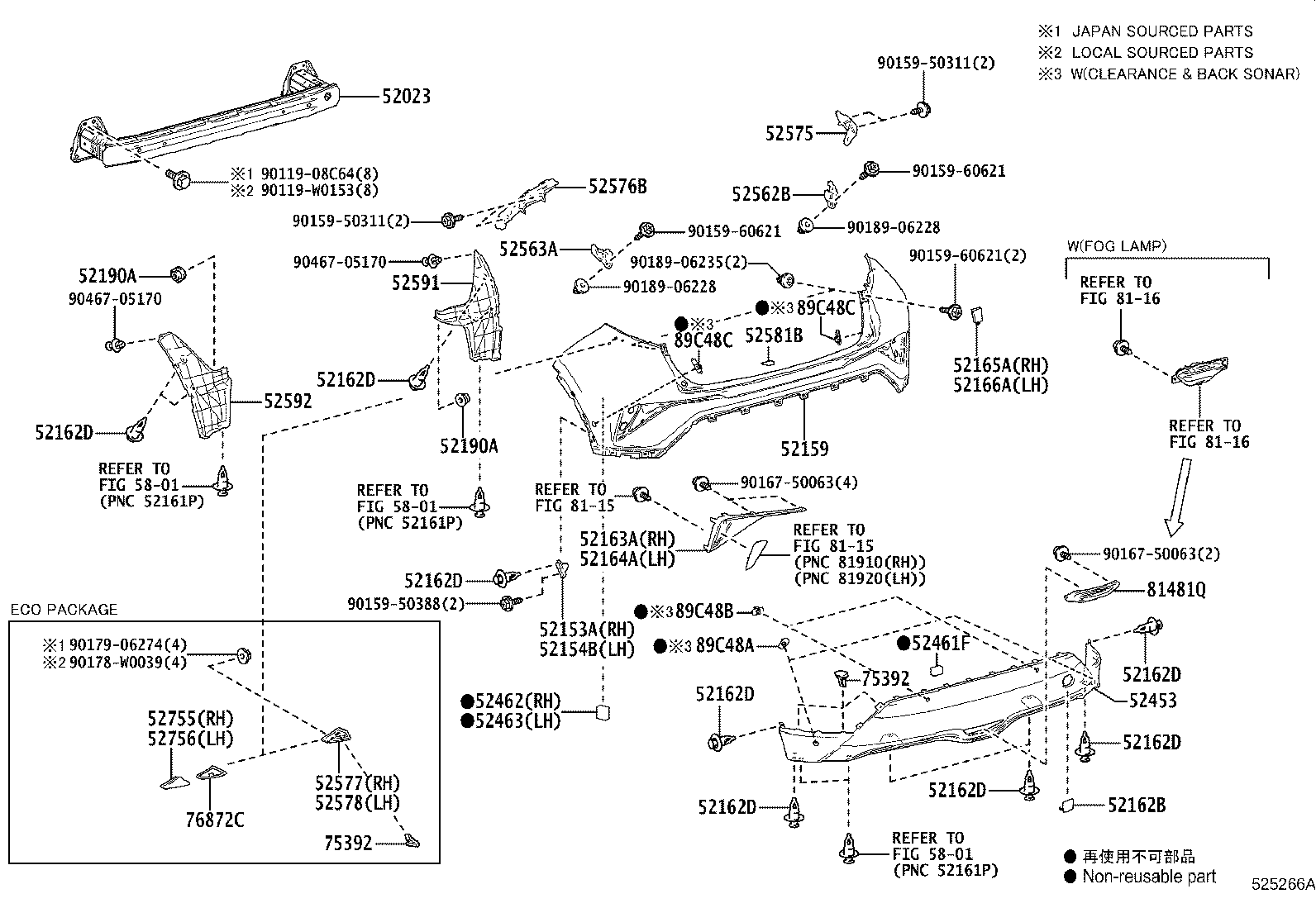

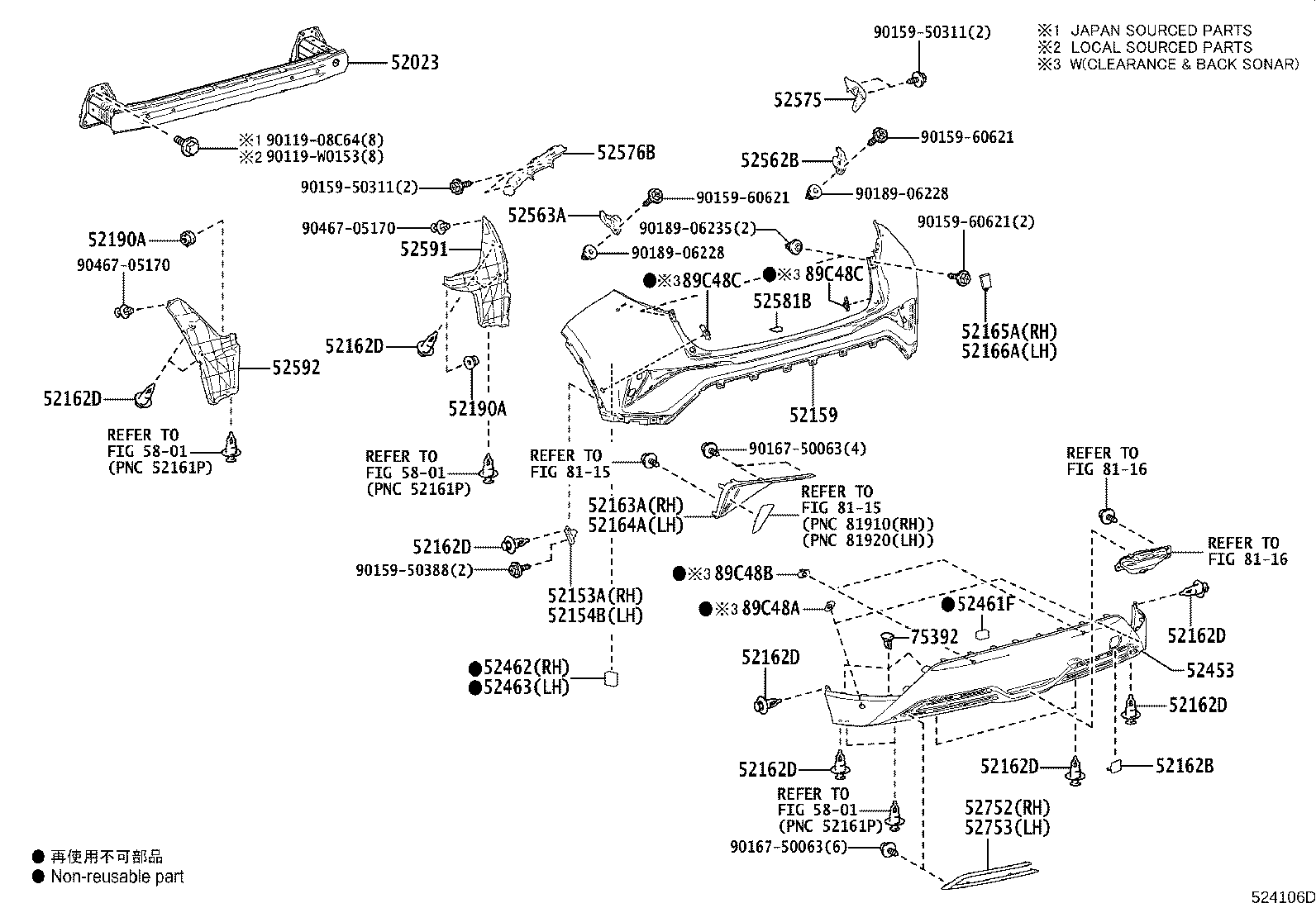

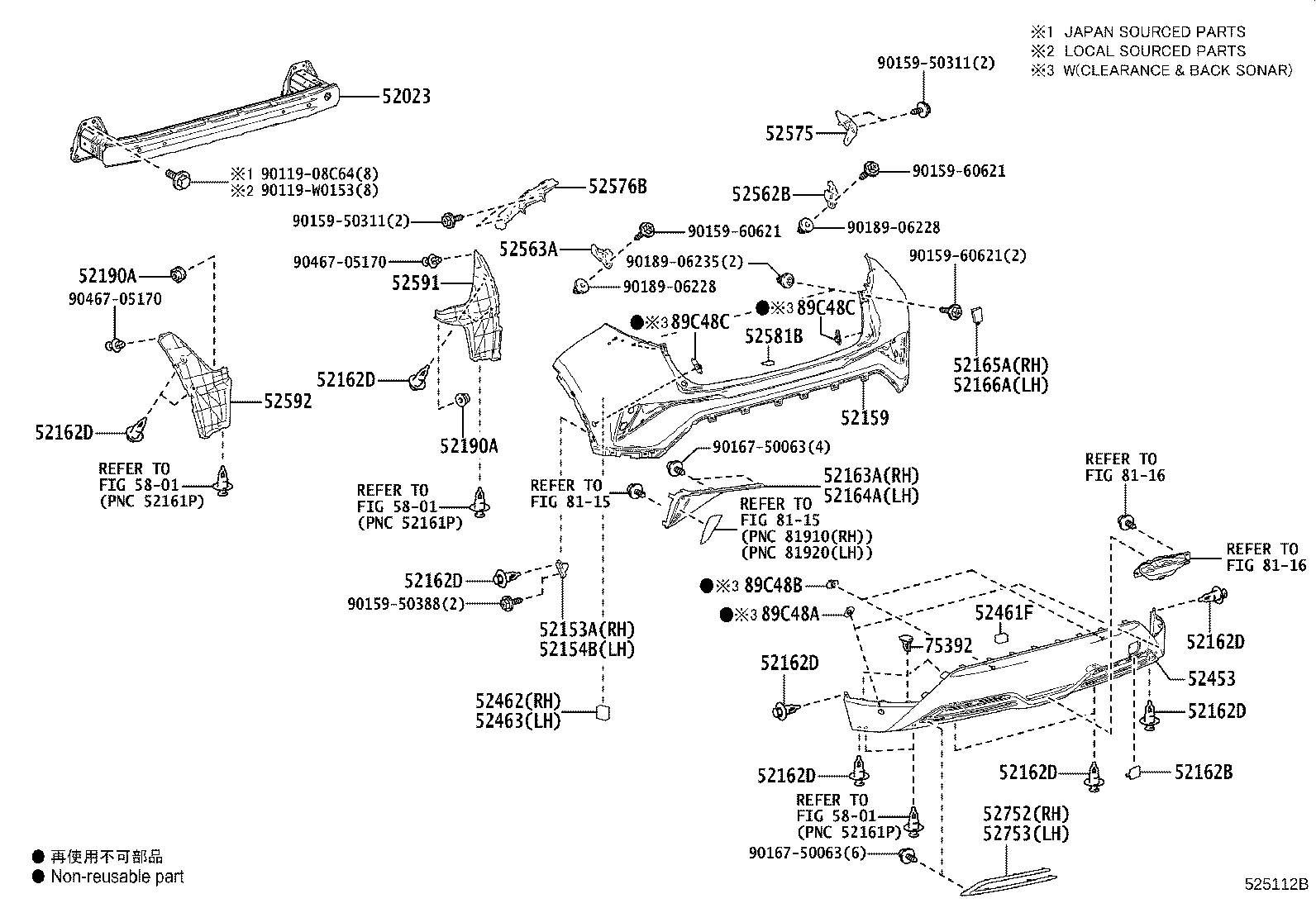

Rear Bumper & Bumper Stay
34 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 52023 | Reinforcement Sub-assy, Rear Bumper |
| 52153A | Stay, Rear Bumper Side, RH |
| 52154B | Stay, Rear Bumper Side, LH |
| 52159 | Cover, Rear Bumper |
| 52162B | Plate, Rear Bumper, NO.1 |
| 52162D | Piece, Rear Bumper |
| 52163A | Plate, Rear Bumper, RH |
| 52164A | Plate, Rear Bumper, LH |
| 52165A | Cover, Rear Bumper, Upr RH |
| 52166A | Cover, Rear Bumper, Upr LH |
| 52190A | Clip |
| 52453 | Guard, Rear Bumper, Center |
| 52461F | Pad, Rear Bumper |
| 52462 | Pad, Rear Bumper, RH |
| 52463 | Pad, Rear Bumper, LH |
| 52562B | Retainer, Rear Bumper, Upper RH |
| 52563A | Retainer, Rear Bumper, Upper LH |
| 52575 | Retainer, Rear Bumper Side, RH |
| 52576B | Retainer, Rear Bumper Side, LH |
| 52577 | Retainer, Rear Bumper Side, NO.2 RH |
| 52578 | Retainer, Rear Bumper Side, NO.2 LH |
| 52581B | Protector, Rear Bumper |
| 52591 | Seal, Rear Bumper Side, RH |
| 52592 | Seal, Rear Bumper Side, LH |
| 52752 | Moulding, Rear Bumper Side, RH |
| 52753 | Moulding, Rear Bumper Side, LH |
| 52755 | Retainer, Rear Bumper Moulding, RH |
| 52756 | Retainer, Rear Bumper Moulding, LH |
| 75392 | Retainer, Outside Moulding |
| 76872C | Protector, Rear Spoiler, NO.1 |
| 81481Q | Bracket, Fog Lamp |
| 89C48A | Retainer, Ultrasonic Sensor, Rear Corner |
| 89C48B | Retainer, Ultrasonic Sensor, Rear Center |
| 89C48C | Retainer, Ultrasonic Sensor, Rear Side |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
