Toyota Vios/Yaris/Yarisativ
2022-08 → present · chassis NGC10#,NYC100 · catalogue 11G210 · General
Supported model
Data version 2023-09

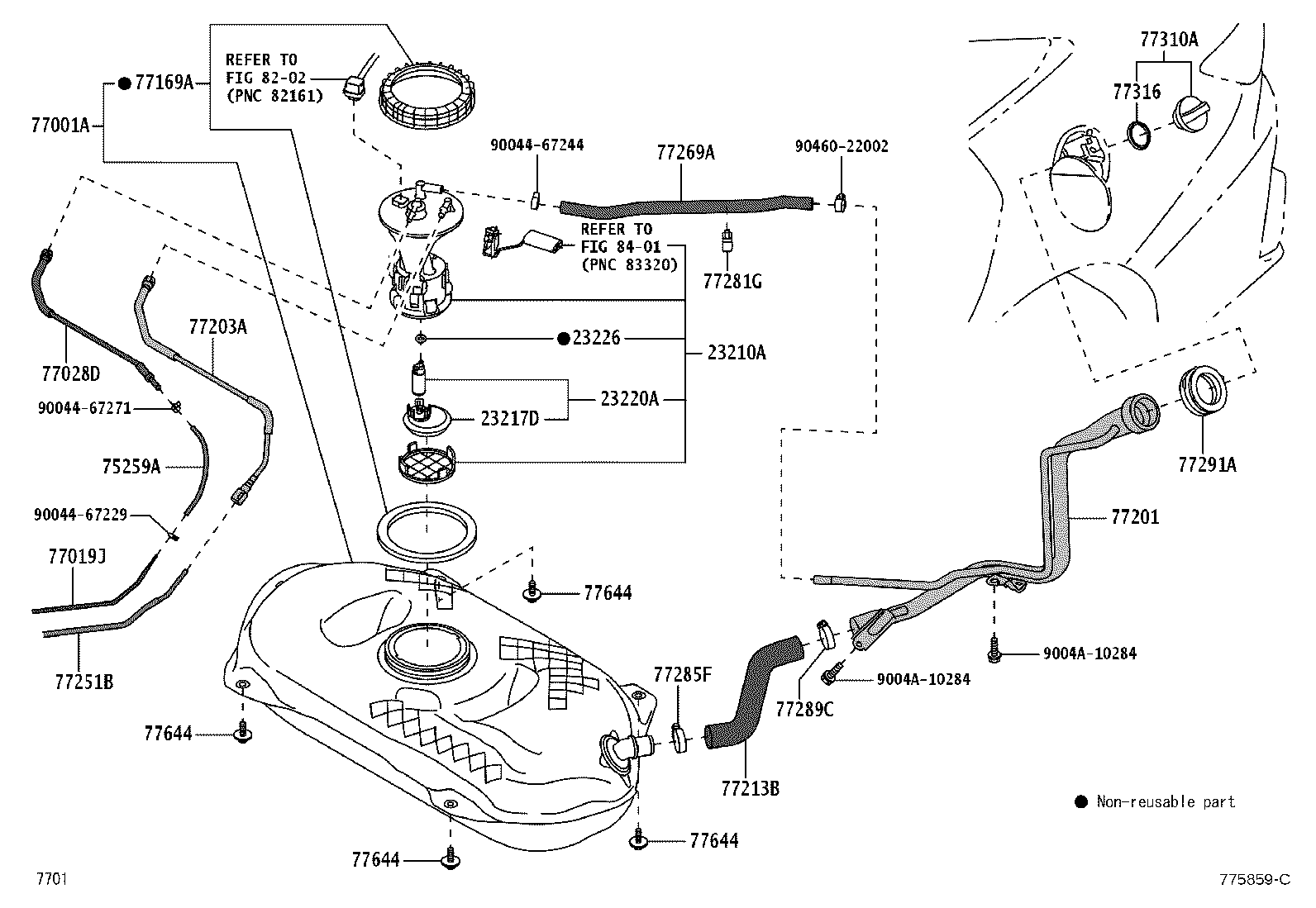

Dashed callouts are standard fasteners the factory draws but does not list
as separate parts — there is no part number behind them.
| Part number | Description | Fitment | Price | |
|---|---|---|---|---|
| 23210A — Pump Assy, Fuel W/Motor & Bracket | ||||
| 23210-BZ430 |
Pump Assy, Fuel W/Motor & Bracket
2022-08 → —
|
1NRVE,2NRVE,3NRVE NGC10# | — | |
| 23217D — Filter, Fuel Pump | ||||
| 23105-BZ020 |
Filter, Fuel Pump
2022-08 → —
|
1NRVE,2NRVE,3NRVE NGC10# | — | |
| 23220A — Pump Assy, Fuel W/Filter | ||||
| 23220-BZ050 |
Pump Assy, Fuel W/Filter
2022-08 → —
|
1NRVE,2NRVE,3NRVE NGC10# | — | |
| 23226 — Ring, O(FOR FUEL PUMP) | ||||
| 9004B-30027 |
Ring, O(FOR FUEL PUMP)
2022-08 → —
|
1NRVE,2NRVE,3NRVE NGC10# | — | |
| 75259A — Hose, Fuel | ||||
| 77259-BZ120 |
Hose, Fuel
2022-08 → —
|
NGC10# | — | |
| 77001A — Tank Sub-assy, Fuel | ||||
| 77001-BZ640 |
Tank Sub-assy, Fuel
2022-08 → —
|
NGC10# THP | — | |
| 77001-BZ870 |
Tank Sub-assy, Fuel
2023-03 → —
|
NGC102 MA | — | |
| 77019J — Tube Sub-assy, Fuel Tank TO Canister | ||||
| 77263-BZ280 |
Tube Sub-assy, Fuel Tank TO Canister
2022-08 → —
|
NGC10# RHD | — | |
| 77263-BZ350 |
Tube Sub-assy, Fuel Tank TO Canister
2022-08 → —
|
NGC101,102 LHD | — | |
| 77028D — Tube Sub-assy, Fuel Emission, Rear | ||||
| 77028-BZ050 |
Tube Sub-assy, Fuel Emission, Rear
2023-03 → —
|
NGC102 MA | — | |
| 77028-BZ160 |
Tube Sub-assy, Fuel Emission, Rear
2022-08 → —
|
NGC10# THP | — | |
| 77169A — Gasket, Fuel Suction Tube Set | ||||
| 77169-52040 |
Gasket, Fuel Suction Tube Set
2022-08 → —
|
NGC10#,NYC100 THP | — | |
| 77169-B2030 |
Gasket, Fuel Suction Tube Set
2023-03 → —
|
NGC102 MA | — | |
| 77201 — Pipe Sub-assy, Fuel Tank Inlet | ||||
| 77201-BZ270 |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC101 5F M;NGC102 5F +4 | — | |
| 77201-BZ400 |
Pipe Sub-assy, Fuel Tank Inlet
2023-03 → —
|
NGC102 MA | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2023-04 → —
|
NGC102 LHD (H,M) GEN | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC101,102 GCC | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC102 LHD CVT (H,M) +1 | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC102 LHD (H,M) GEN | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC101 RHD M | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC101 LHD CVT M +1 | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC102 5F L;NGC102 LHD +2 | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC102 GCC | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC102 LHD CVT M +1 | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC101 CVT L | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC101 RHD (H,M) | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC101 5F M GEN;NGC101 +3 | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC102 GCC | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC102 5F L | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC102 5F L;NGC102 LHD +2 | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC102 GCC | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC101 GCC | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC101 LHD M GEN | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC101 LHD CVT M +1 | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC101 LHD CVT M +1 | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC100 | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC101 RHD M;NGC102 RHD +2 | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC101 CVT L;NGC102 RHD +2 | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC101 CVT L;NGC102 RHD +3 | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC101 LHD H GEN | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC102 RHD CVT GEN | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC101 5F M GEN;NGC101 +3 | — | |
| 77201-BZ410 |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC101 5F L;NGC102 CVT +1 | — | |
| 77201-BZ410 note |
Pipe Sub-assy, Fuel Tank Inlet
2022-08 → —
|
NGC101,102 GCC | — | |
| 77203A — Tube Sub-assy, Fuel Suction | ||||
| 77203-BZ370 |
Tube Sub-assy, Fuel Suction
2022-08 → —
|
NGC10# THP | — | |
| 77203-BZ480 |
Tube Sub-assy, Fuel Suction
2023-03 → —
|
NGC102 MA | — | |
| 77213B — Hose, Fuel Tank TO Filler Pipe | ||||
| 77213-BZ320 note |
Hose, Fuel Tank TO Filler Pipe
2022-08 → —
|
NGC10# | — | |
| 77251B — Tube, Fuel Main | ||||
| 77251-BZ420 |
Tube, Fuel Main
2022-08 → —
|
NGC101,102 RHD | — | |
| 77251-BZ430 |
Tube, Fuel Main
2022-08 → —
|
NGC101,102 LHD | — | |
| 77251-BZ500 |
Tube, Fuel Main
2022-08 → —
|
NGC100 | — | |
| 77269A — Hose, Fuel Tank Breather | ||||
| 77269-BZ260 |
Hose, Fuel Tank Breather
2022-08 → —
|
NGC10# THP | — | |
| 77269-BZ280 |
Hose, Fuel Tank Breather
2023-03 → —
|
NGC102 MA | — | |
| 77281G — Clamp, Fuel Hose | ||||
| 77281-BZ120 |
Clamp, Fuel Hose
2022-08 → —
|
NGC10# | — | |
| 77285F — Clamp, Fuel Tube, NO.1 | ||||
| 90044-60129 |
Clamp, Fuel Tube, NO.1
2022-08 → —
|
NGC10# | — | |
| 77289C — Clamp, Fuel Tube, NO.4 | ||||
| 90044-60129 |
Clamp, Fuel Tube, NO.4
2022-08 → —
|
NGC10# | — | |
| 77291A — Shield, Fuel Tank Filler Pipe | ||||
| 77291-BZ050 |
Shield, Fuel Tank Filler Pipe
2022-08 → —
|
NGC10# | — | |
| 77310A — Cap Assy, Fuel Tank | ||||
| 77300-52030 |
Cap Assy, Fuel Tank
2022-08 → —
|
NGC10# | — | |
| 77316 — Gasket, Fuel Tank Cap | ||||
| 77316-52040 |
Gasket, Fuel Tank Cap
2022-08 → —
|
NGC10# | — | |
| 77644 — Bolt, Fuel Tank | ||||
| 90041-20292 |
Bolt, Fuel Tank
2022-08 → —
|
NGC10# | — | |
No quantity column: the factory catalogue records which parts a vehicle
takes, never how many.
