Toyota Crown
1983-08 → 1987-08 · chassis YS120,MS12#,LS120 · catalogue 331250 · General
Discontinued model
Data version 1988-01
Parking Brake & Cable
87 part groups · 6 illustrations
Part groups
| PNC | Description |
|---|---|
| 46110 | Handle Assy, Parking Brake Control |
| 46110A | Bush OR Ring, O (FOR PARKING BRAKE PLUNGER) |
| 46114 | Pin, Parking Brake Plunger |
| 46130 | Bracket Assy, Parking Brake Pedal |
| 46144 | Anti-rattle, Parking Brake Plunger |

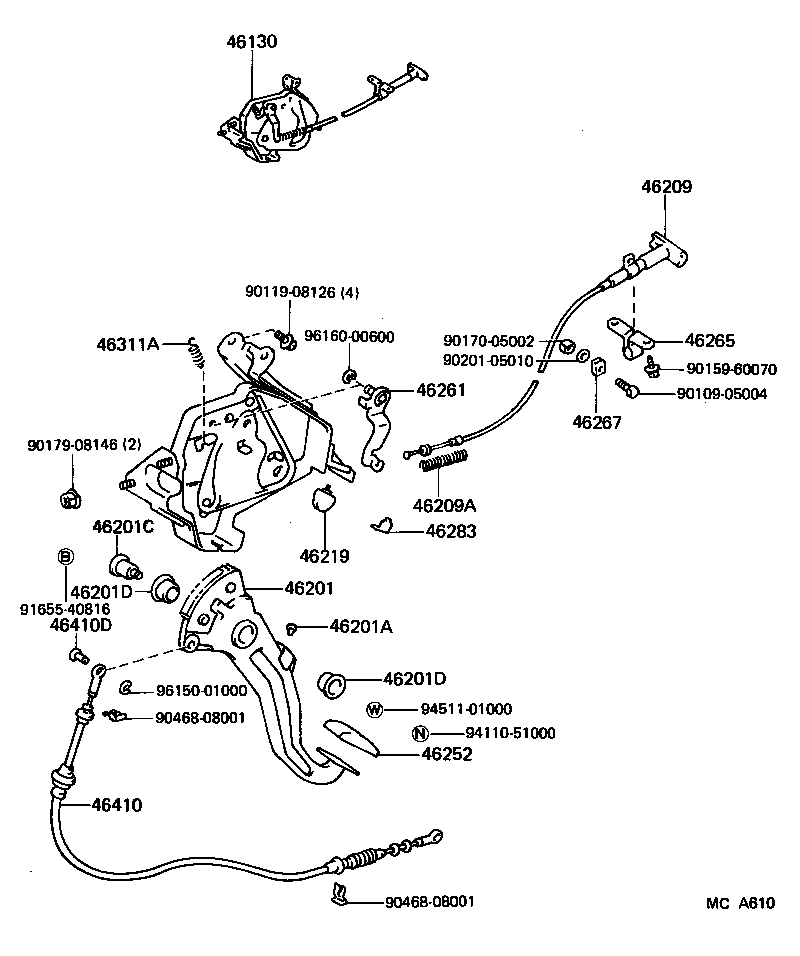

| 46201 | Pedal Sub-assy, Parking Brake |
| 46201A | Cushion(FOR PARKING BRAKE PEDAL) |
| 46201C | Shaft, Pedal |
| 46201D | Bush(FOR PARKING BRAKE PEDAL) |
| 46201E | Lever Sub-assy, Parking Brake |
| 46209 | Cable Sub-assy, Parking Brake Release |
| 46209A | Spring, Compression(FOR PARKING BRAKE RELEASE CABLE) |
| 46217 | Knob, Parking Brake Release Rod |
| 46219 | Stopper, Parking Pedal |
| 46225A | Spring, Compression(FOR PARKING BRAKE PAWL ROD) |
| 46241 | Boot, Parking Brake Lever |
| 46249 | Shield, Parking Brake Hole |
| 46252 | Pad, Parking Pedal |
| 46261 | Lever, Parking Brake Release Intermediate |
| 46265 | Guide, Parking Brake Release Rod |
| 46267 | Cushion, Release Rod Guide Intermediate |
| 46283 | Protector, Parking Brake Signal Switch |

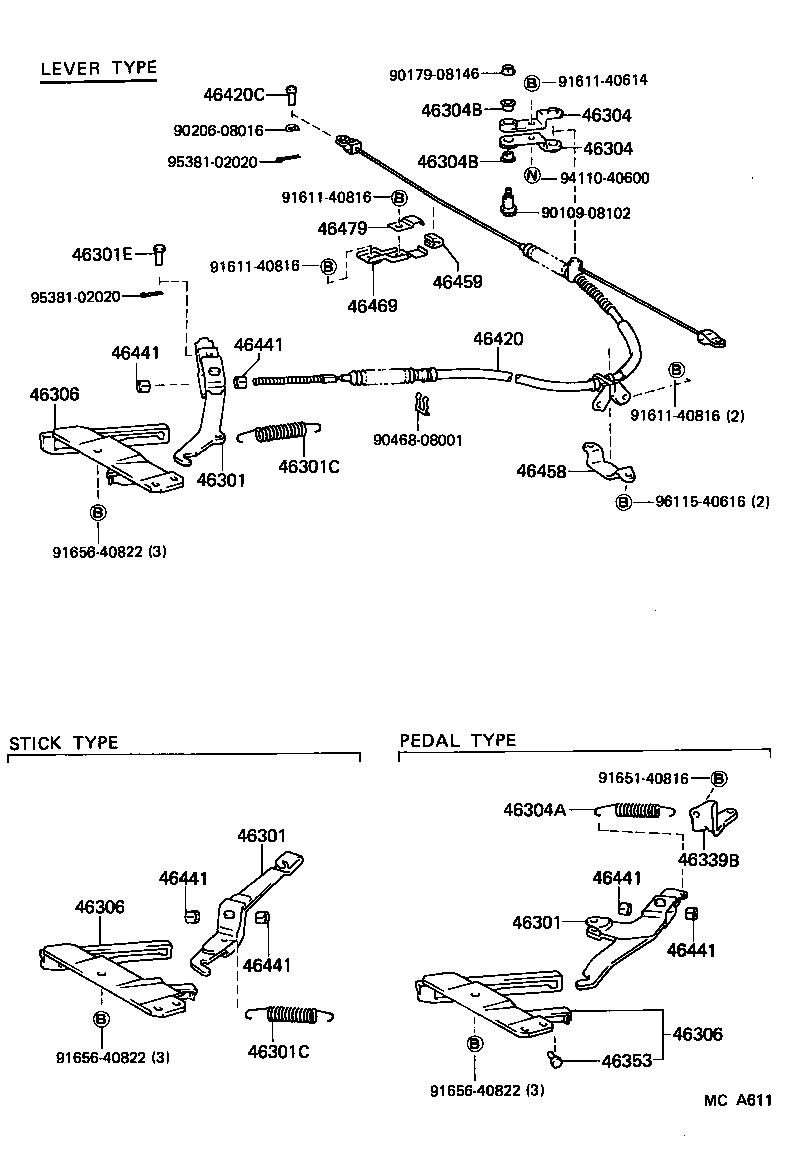

| 46301 | Lever Sub-assy, Parking Brake Intermediate |
| 46301C | Spring, Tension(FOR INTERMEDIATE LEVER) |
| 46301E | Pin, W/Hole(FOR INTERMEDIATE LEVER) |
| 46304 | Equalizer Sub-assy, Parking Brake |
| 46304A | Spring, Tension(FOR PARKING BRAKE EQUALIZER) |
| 46304B | Bush(FOR PARKING BRAKE EQUALIZER) |
| 46306 | Bracket Sub-assy, Intermediate Lever(FOR PARKING BRAKE) |
| 46311 | Pawl, Parking Brake |
| 46311A | Spring(FOR PARKING BRAKE PAWL) |
| 46313 | Pin, Parking Brake Pawl |
| 46339B | Hanger, Intermediate Lever Return Spring |
| 46353 | Cushion, Intermediate Lever |

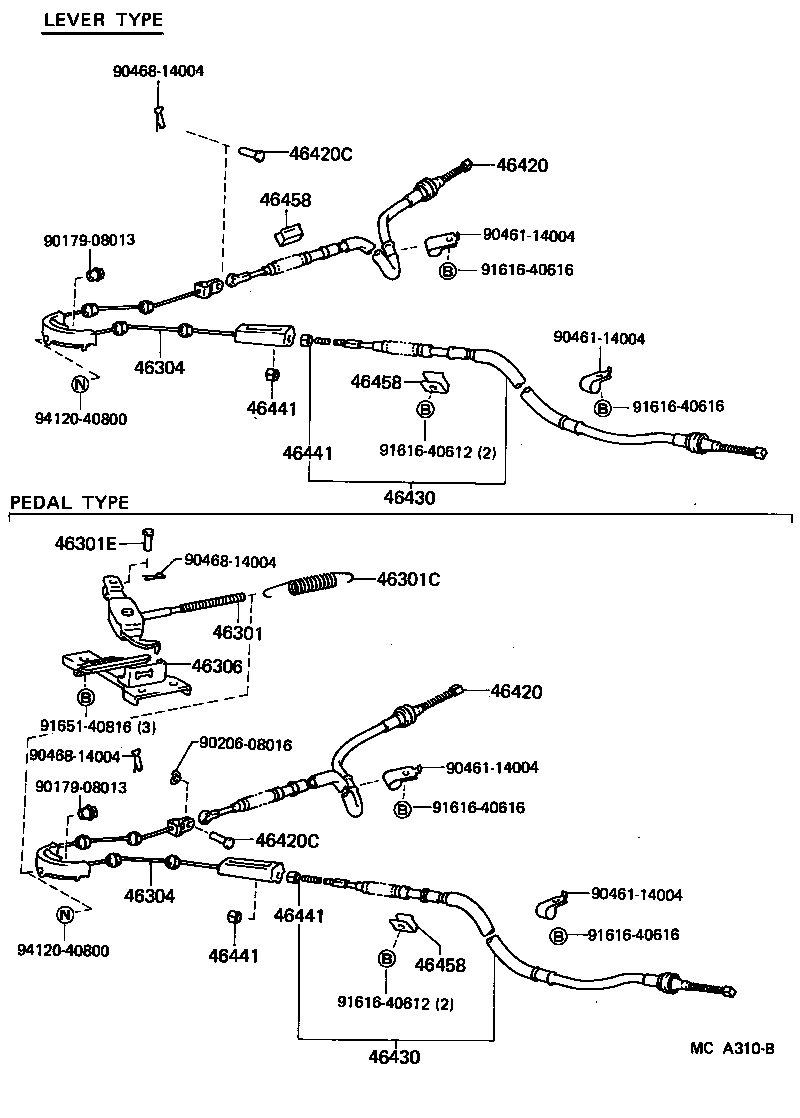

| 46410 | Cable Assy, Parking Brake, NO.1 |
| 46410D | Pin(FOR PARKING BRAKE FRONT CABLE) |
| 46420 | Cable Assy, Parking Brake, NO.2 |
| 46420C | Pin, W/Hole(FOR PARKING BRAKE CABLE) |
| 46430 | Cable Assy, Parking Brake, NO.3 |
| 46441 | Nut, Wire Adjusting, NO.1 |
| 46451 | Bracket, Cable Support |
| 46458 | Retainer, Cable |
| 46459 | Guide, Cable |
| 46469 | Lever, Cable Guide Support |
| 46471 | Pulley, Wire |
| 46471B | Pin, W/Hole(FOR WIRE PULLEY SET) |
| 46479 | Lever, Cable Guide Sapport, NO.2 |

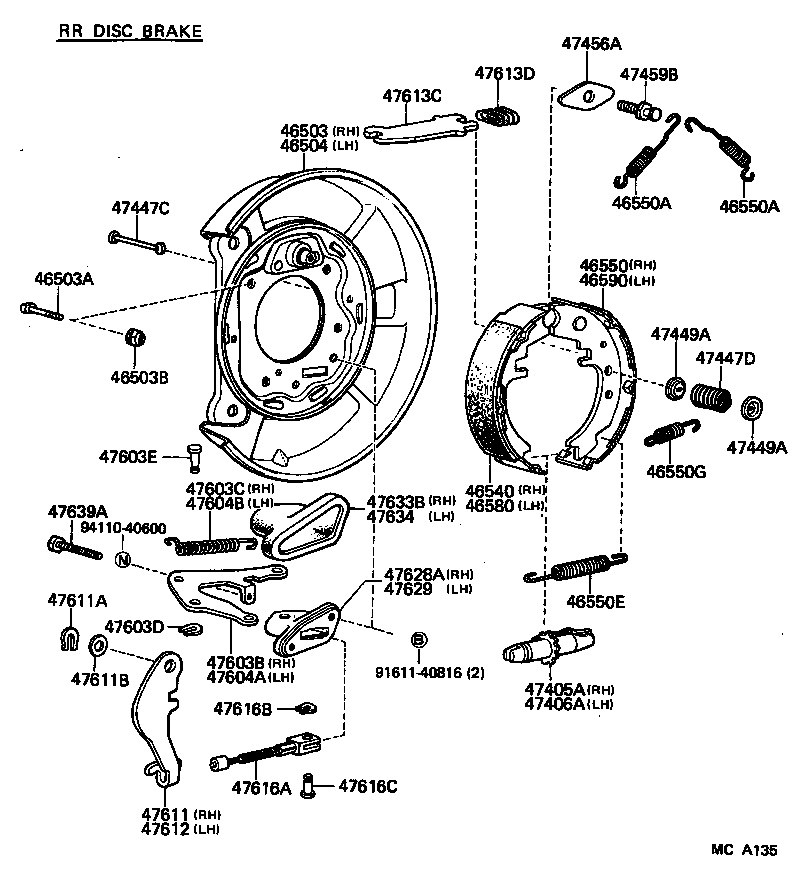

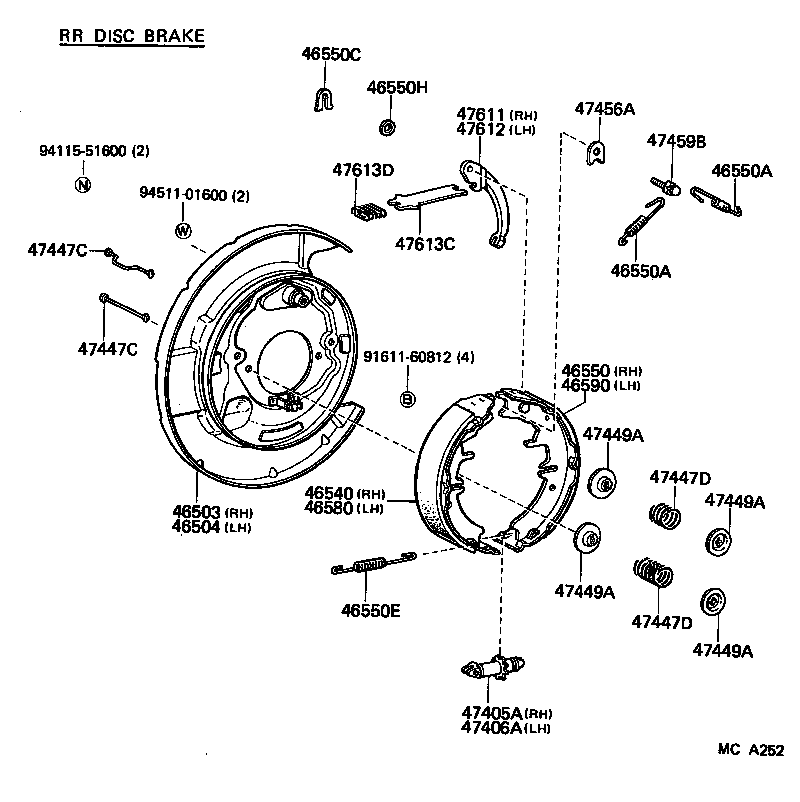

| 46503 | Plate Sub-assy, Parking Brake, RH |
| 46503A | Bolt(FOR PARKING BRAKE PLATE TO REAR AXLE HOUSING) |
| 46503B | Nut(FOR PARKING BRAKE PLATE TO REAR AXLE HOUSING) |
| 46504 | Plate Sub-assy, Parking Brake, LH |
| 46540 | Shoe Assy, Parking Brake, RH OR Center NO.1 |
| 46550 | Shoe Assy, Parking Brake, RH OR Center NO.2 |
| 46550A | Spring, Tension, NO.1(FOR PARKING BRAKE SHOE RETURN) |
| 46550C | Washer, Type C(FOR PARKING BRAKE SHOE) |
| 46550E | Spring, Tension, NO.2(FOR PARKING BRAKE SHOE RETURN) |
| 46550G | Spring, Tension, NO.3(FOR PARKING BRAKE SHOE RETURN) |
| 46550H | Shim(FOR PARKING BRAKE SHOE) |
| 46580 | Shoe Assy, Parking Brake, LH NO.1 |
| 46590 | Shoe Assy, Parking Brake, LH NO.2 |
| 47405A | Screw Set, Shoe Adjusting, RH(FOR PARKING BRAKE) |
| 47406A | Screw Set, Shoe Adjusting, LH(FOR PARKING BRAKE) |
| 47447C | Pin, Shoe Hold Down Spring(FOR PARKING BRAKE) |
| 47447D | Spring, Compression(FOR PARKING BRAKE SHOE HOLD DOWN) |
| 47449A | Cup, Shoe Hold Down Spring, NO.1(FOR PARKING BRAKE) |
| 47456A | Plate, Shoe Guide(FOR PARKING BRAKE) |
| 47459B | Bolt, Shoe Guide Plate Set(FOR PARKING BRAKE) |
| 47603B | Crank Sub-assy, Parking Brake Bell, RH |
| 47603C | Spring, Tension(FOR PARKING BRAKE BELL CRANK RH) |
| 47603D | Washer, Type C(FOR PARKING BRAKE BELL CRANK) |
| 47603E | Pin(FOR PARKING BRAKE BELL CRANK) |
| 47604A | Crank Sub-assy, Parking Brake Bell,LH |
| 47604B | Spring, Tension(FOR PARKING BRAKE BELL CRANK LH) |
| 47611 | Lever, Parking Brake Shoe, RH |
| 47611A | Washer, Type C(FOR PARKING BRAKE SHOE LEVER) |
| 47611B | Shim(FOR PARKING BRAKE SHOE LEVER) |
| 47612 | Lever, Parking Brake Shoe, LH |
| 47613C | Strut, Parking Brake Shoe |
| 47613D | Spring, Compression(FOR PARKING BRAKE SHOE STRUT) |
| 47616A | Wire, Parking Brake |
| 47616B | Washer, Type C(FOR PARKING BRAKE WIRE) |
| 47616C | Pin(FOR PARKING BRAKE WIRE) |
| 47628A | Bracket, Bellcrank, RH(FOR PARKING BRAKE) |
| 47629 | Bracket, Bellcrank, LH(FOR PARKING BRAKE) |
| 47633B | Boot, Bellcrank, RH(FOR PARKING BRAKE) |
| 47634 | Boot, Bellcrank, LH(FOR PARKING BRAKE) |
| 47639A | Bolt, Bellcrank Stopper(FOR PARKING BRAKE) |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
