Toyota T.U.V
1996-12 → 2007-07 · chassis KF60,7#,8#,LF6#,7#,8#,RZF61,71,8#,YF60,80 · catalogue 611240 · General
Discontinued model
Data version 2008-01

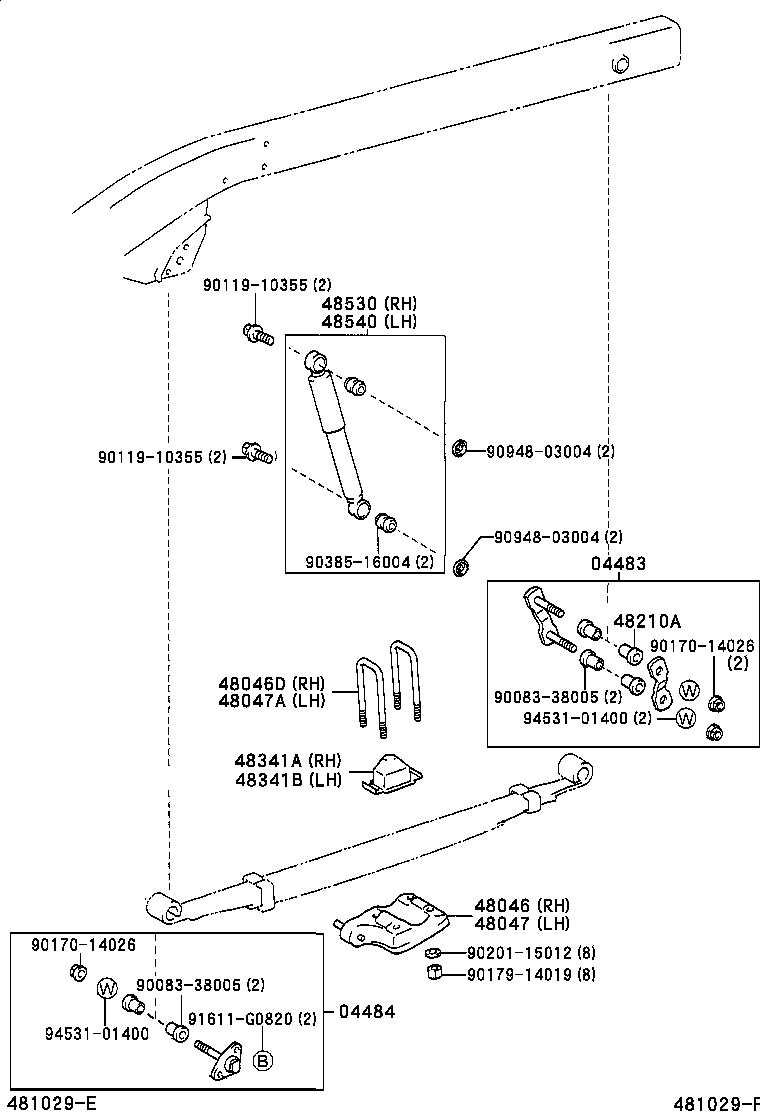

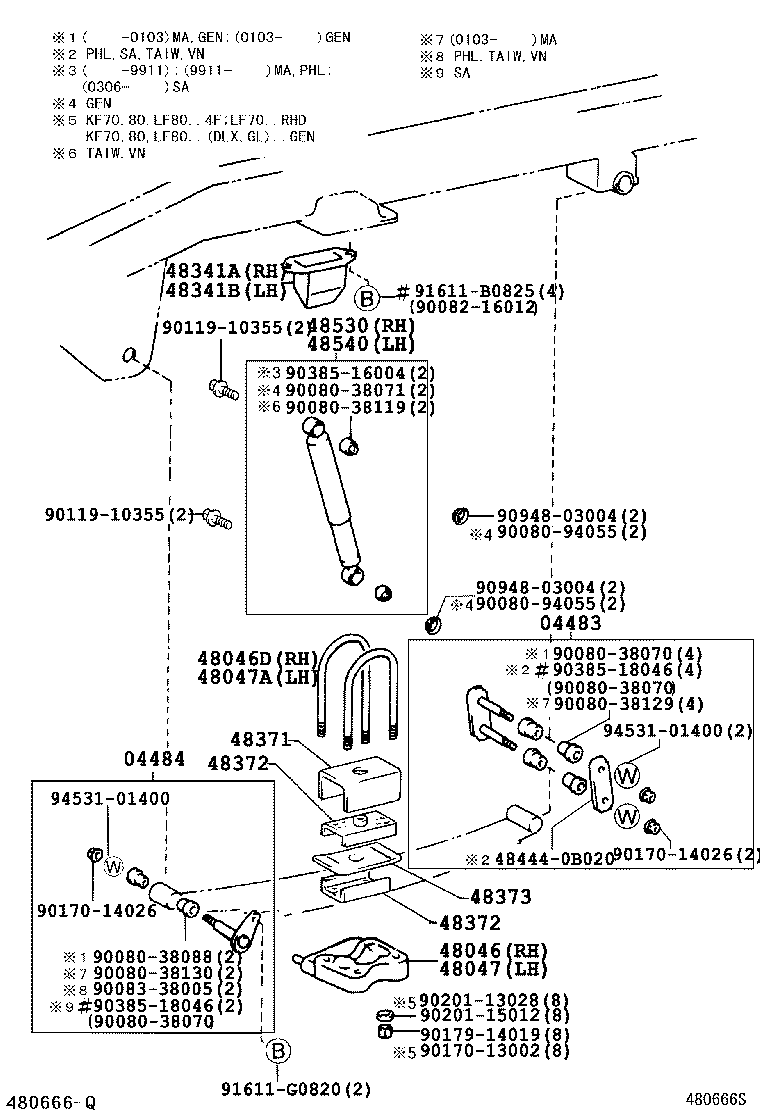

Rear Spring & Shock Absorber
36 part groups · 14 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 04483 | Shackle Kit, Rear Spring |
| 04484 | Pin Kit, Rear Spring |
| 48046 | Seat Sub-assy, Spring U Bolt, RH |
| 48046D | Bolt, U(FOR REAR SPRING RH) |
| 48047 | Seat Sub-assy, Spring U Bolt, LH |
| 48047A | Bolt, U(FOR REAR SPRING LH) |
| 48210 | Spring Assy, Rear RH |
| 48210A | Bush(FOR REAR SPRING SHACKLE UPPER) |
| 48211 | Leaf, Rear Spring, NO.1 |
| 48212 | Leaf, Rear Spring, NO.2 |
| 48213 | Leaf, Rear Spring, NO.3 |
| 48214 | Leaf, Rear Spring, NO.4 |
| 48215 | Leaf, Rear Spring, NO.5 |
| 48216 | Leaf, Rear Spring, NO.6 |
| 48220 | Spring Assy, Rear LH |
| 48247 | Bolt, Rear Spring, Center |
| 48248 | Spacer, Rear Spring Clip |
| 48252 | Silencer, Rear Spring |
| 48253 | Spacer, Rear Spring, NO.1 |
| 48284 | Nut, Rear Spring Center Bolt |
| 48341A | Bumper, Rear Spring, NO.1 RH |
| 48341B | Bumper, Rear Spring, NO.1 LH |
| 48371 | Retainer, Rear Spring Pad |
| 48372 | Pad, Rear Spring |
| 48373 | Spacer, Rear Spring |
| 48375 | Damper, Leaf Spring Dynamic |
| 48530 | Absorber Assy, Shock, Rear RH |
| 48540 | Absorber Assy, Shock, Rear LH |
| 48802 | Link Sub-assy, Stabilizer |
| 48805A | Bush(FOR REAR STABILIZER BAR) |
| 48812 | Bar, Stabilizer, Rear |
| 48815R | Bush, Stabilizer(FOR REAR) |
| 48817T | Collar(FOR STABILIZER REAR BAR) |
| 48824R | Bracket, Stabilizer(FOR REAR) |
| 48832A | Bracket, Rear Stabilizer Bar, NO.1 |
| 48833R | Bracket, Rear Stabilizer Bar, NO.1 LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
