Toyota Hiace
2013-12 → present · chassis GDH2##,KDH2##,LH2##,TRH2## · catalogue 711360 · General
Supported model
Data version 2024-01

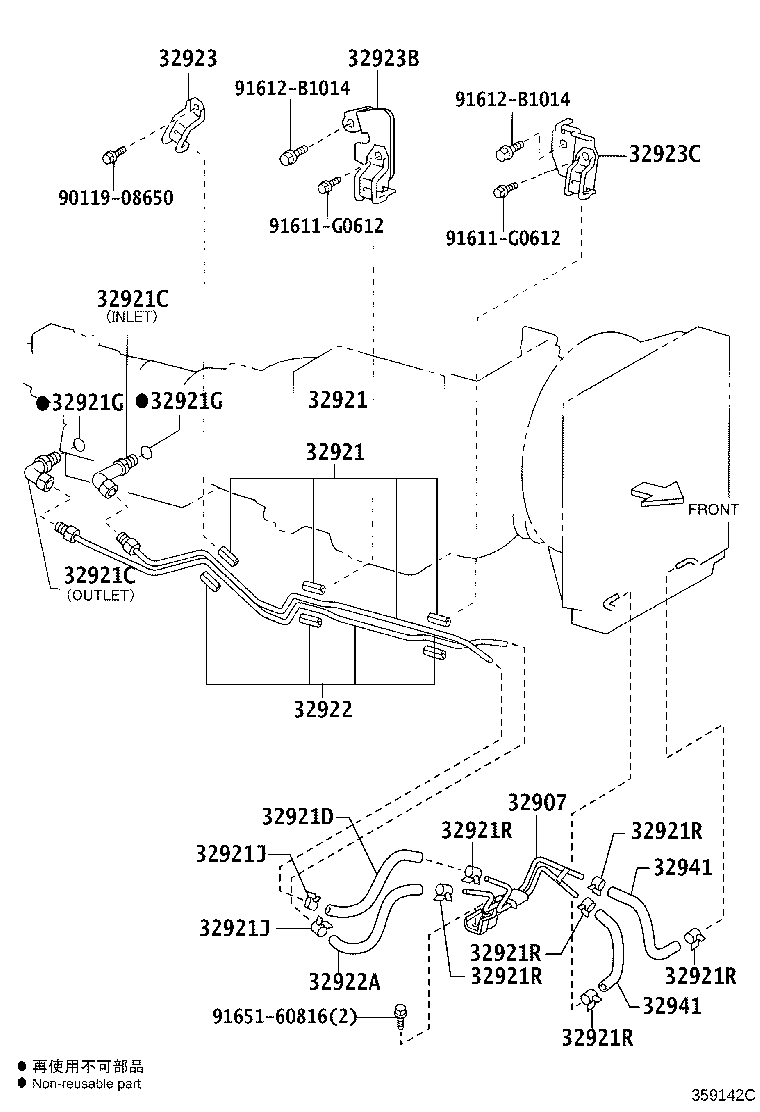

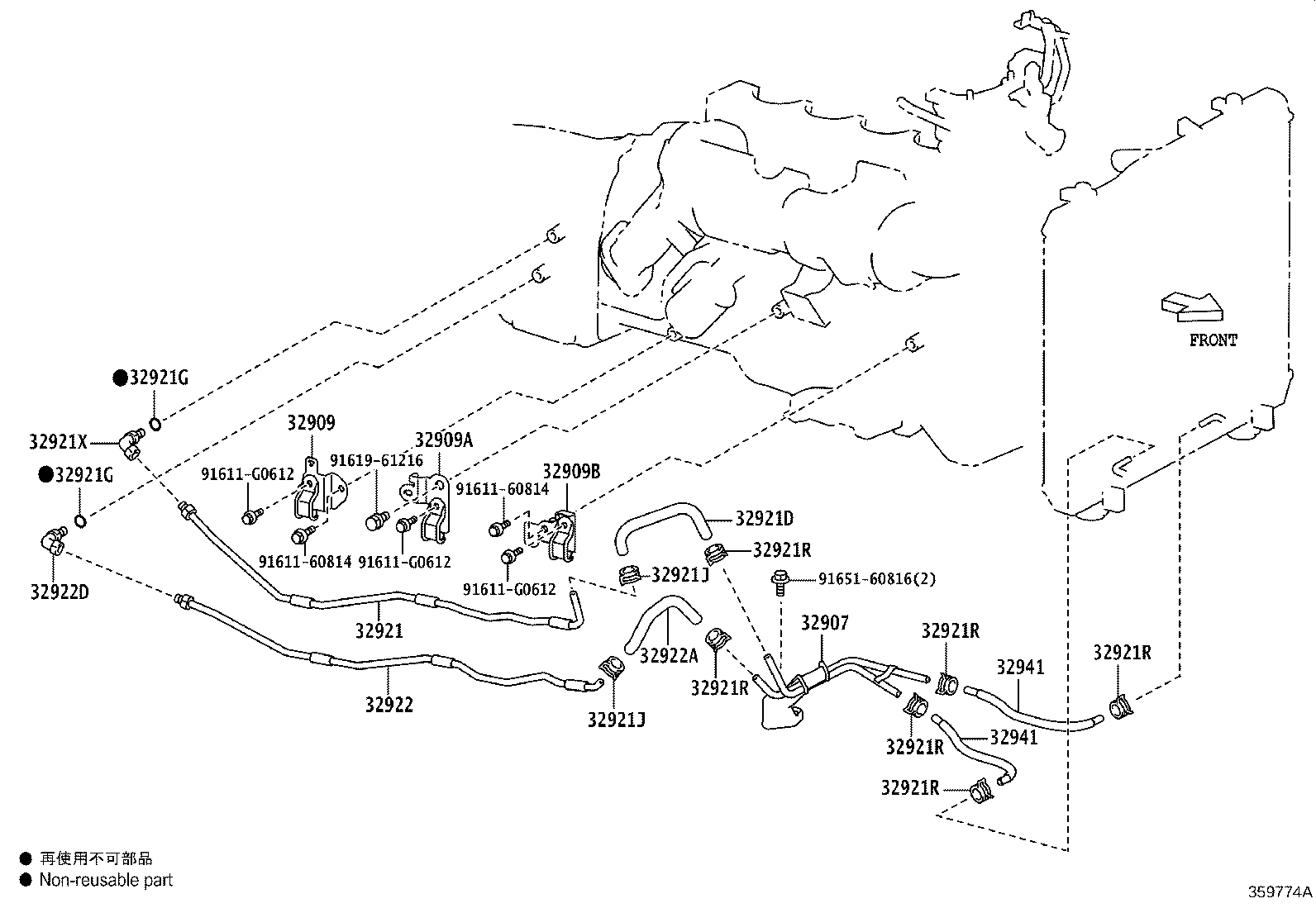

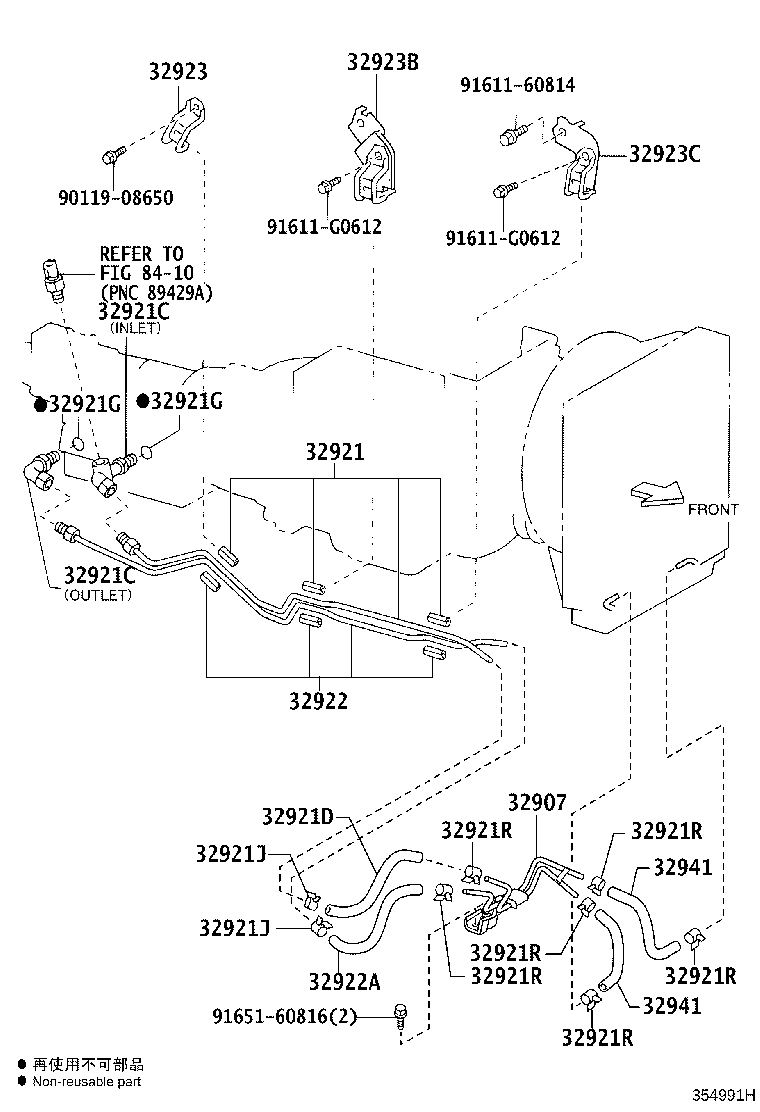

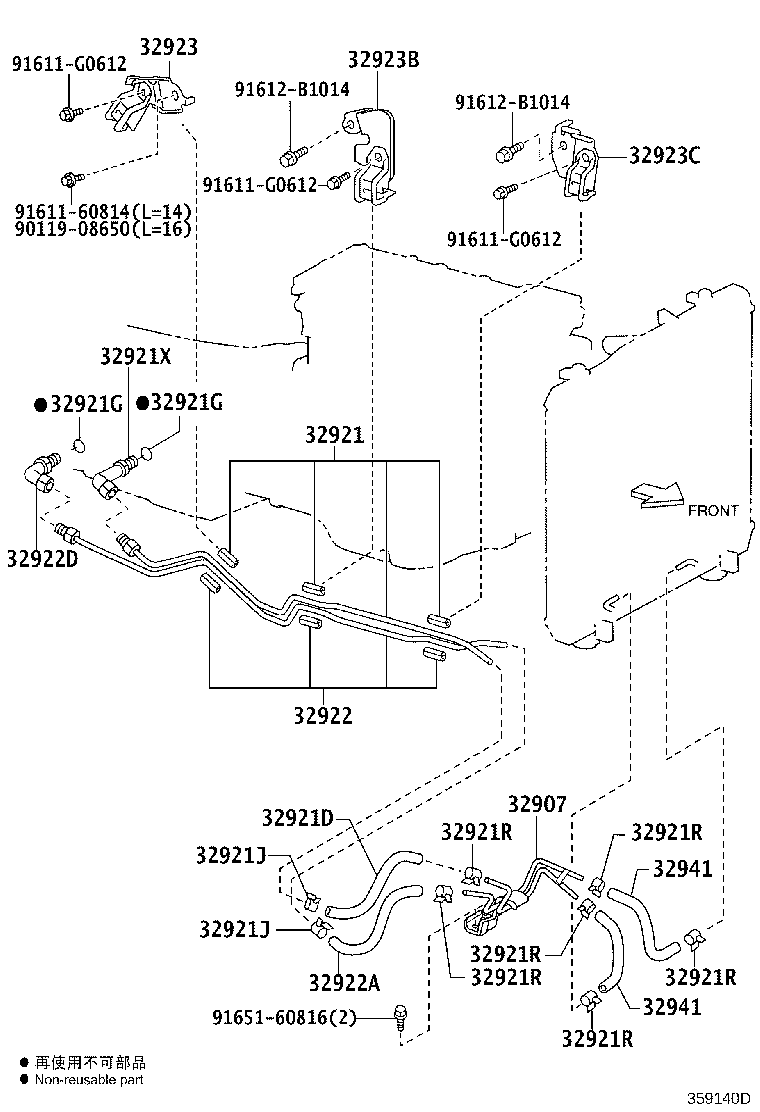

Oil Cooler & Tube (ATM)
19 part groups · 5 illustrations
Part groups
| PNC | Description |
|---|---|
| 32907 | Tube Sub-assy, Oil Cooler Outlet, NO.2 |
| 32909 | Clamp Sub-assy, Transmission Oil Cooler Tube, NO.1 |
| 32909A | Clamp Sub-assy, Transmission Oil Cooler Tube, NO.2 |
| 32909B | Clamp Sub-assy, Transmission Oil Cooler Tube, NO.3 |
| 32921 | Tube, Oil Cooler Inlet, NO.1 |
| 32921C | Union(FOR OIL COOLER TUBE) |
| 32921D | Hose(FOR OIL COOLER INLET) |
| 32921G | Ring, O(FOR OIL COOLER TUBE UNION) |
| 32921J | Clip(FOR OIL COOLER HOSE) |
| 32921R | Clip, NO.2(FOR OIL COOLER HOSE) |
| 32921X | Union OR Elbow, Oil Cooler Inlet |
| 32922 | Tube, Oil Cooler Outlet, NO.1 |
| 32922A | Hose(FOR OIL COOLER OUTLET) |
| 32922D | Union OR Elbow, Oil Cooler Outlet |
| 32923 | Clamp, Automatic Transmission Oil Cooler Tube |
| 32923B | Clamp, Automatic Transmission Oil Cooler Tube, NO.1 |
| 32923C | Clamp, Automatic Transmission Oil Cooler Tube, NO.4 |
| 32926 | Cushion, Oil Cooler Tube(ATM) |
| 32941 | Hose, Oil Cooler Inlet, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
