Toyota Land Cruiser
1990-01 → 2006-12 · chassis FJ80,HDJ80,HZJ80,FZJ80 · catalogue 791340 · General
Discontinued model
Data version 2007-10
Fuel Tank & Tube
128 part groups · 24 illustrations

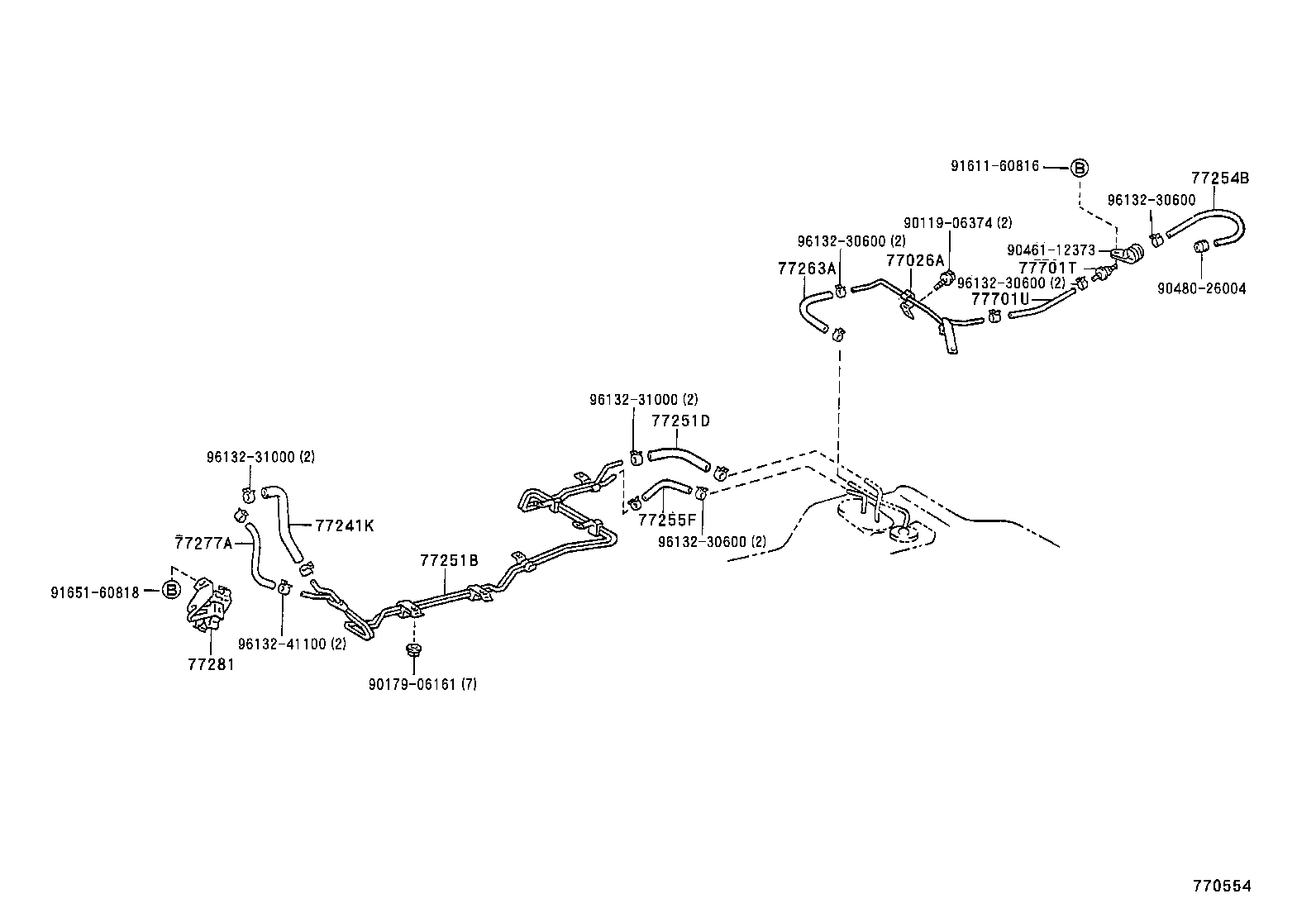

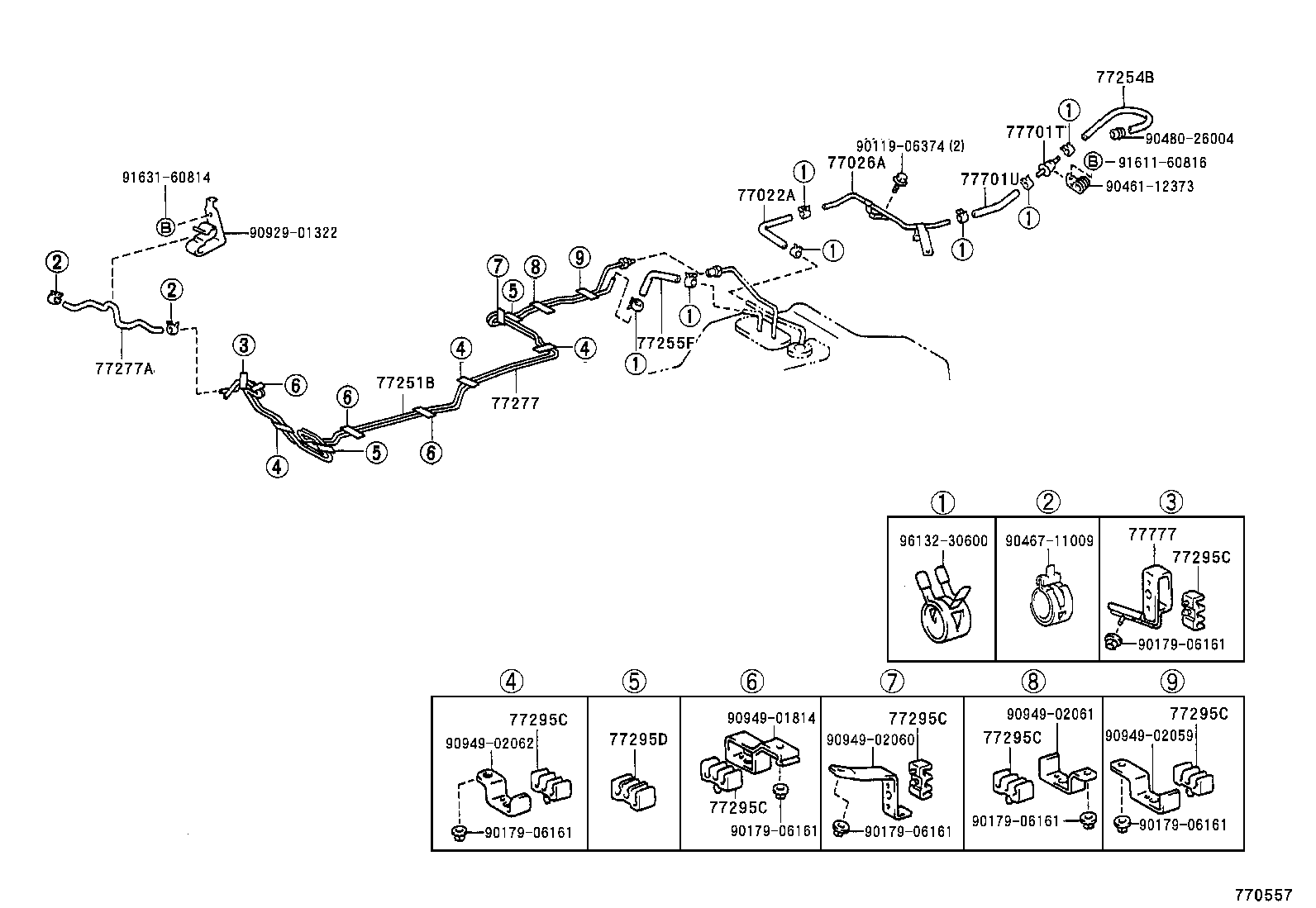

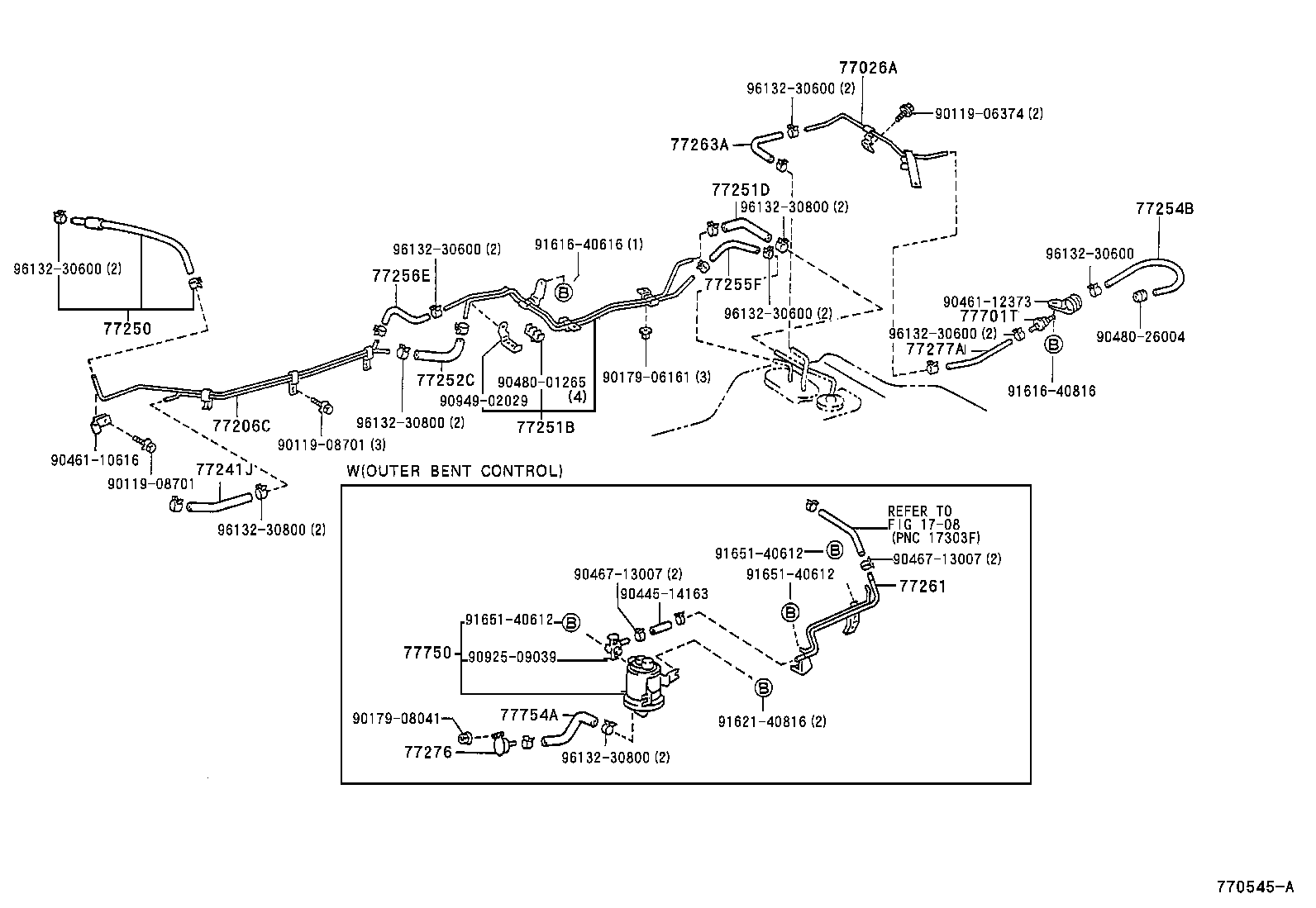

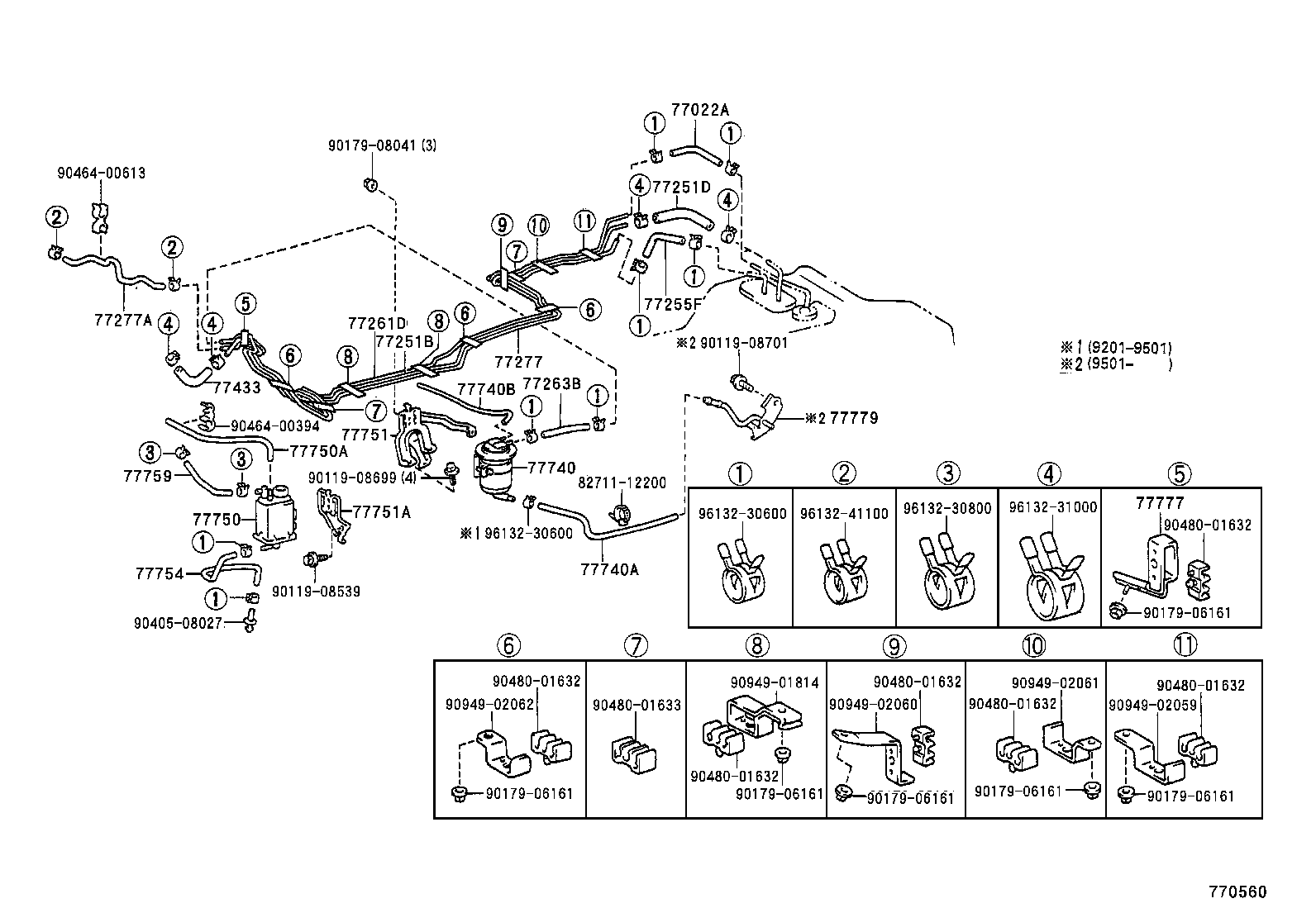

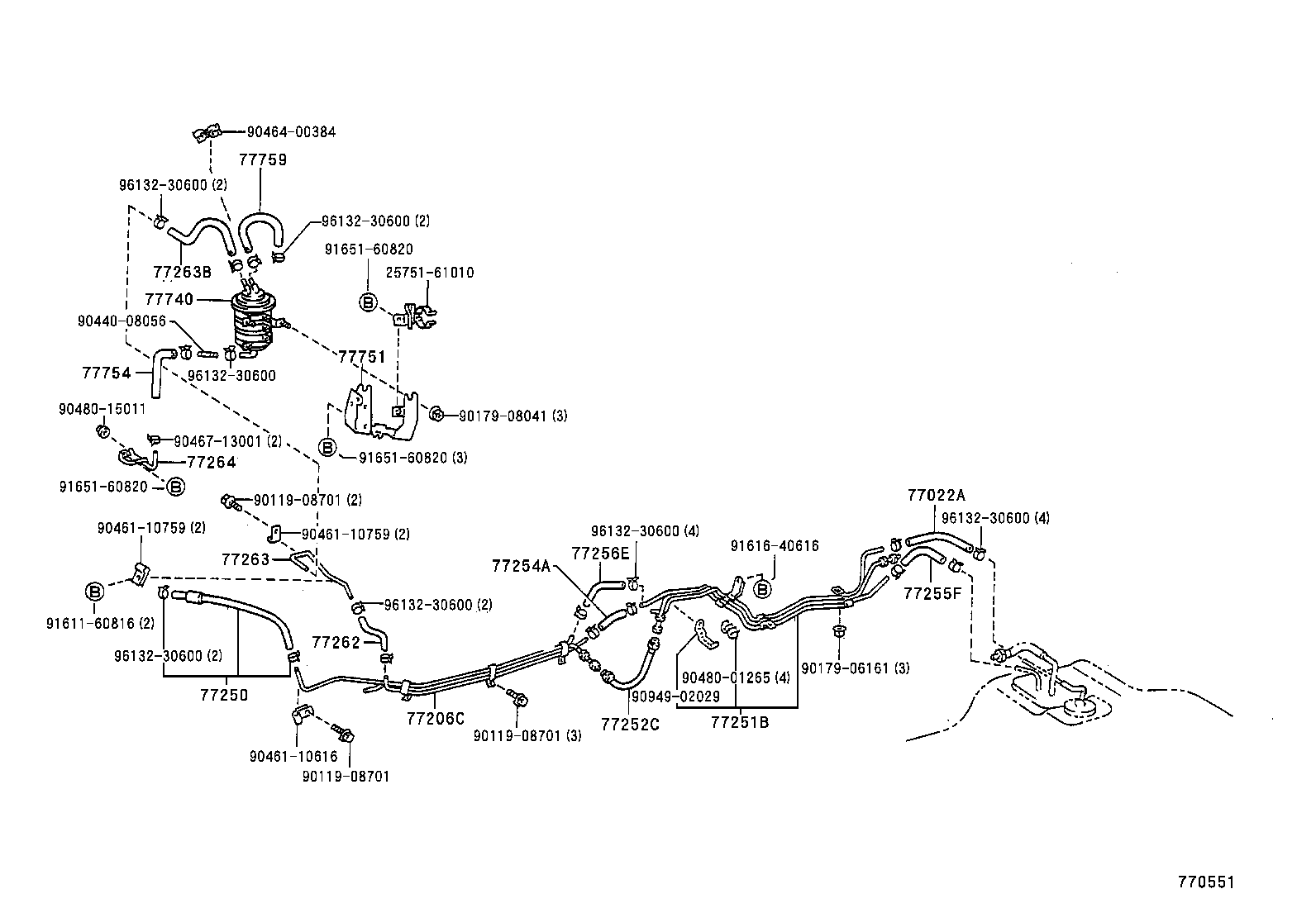

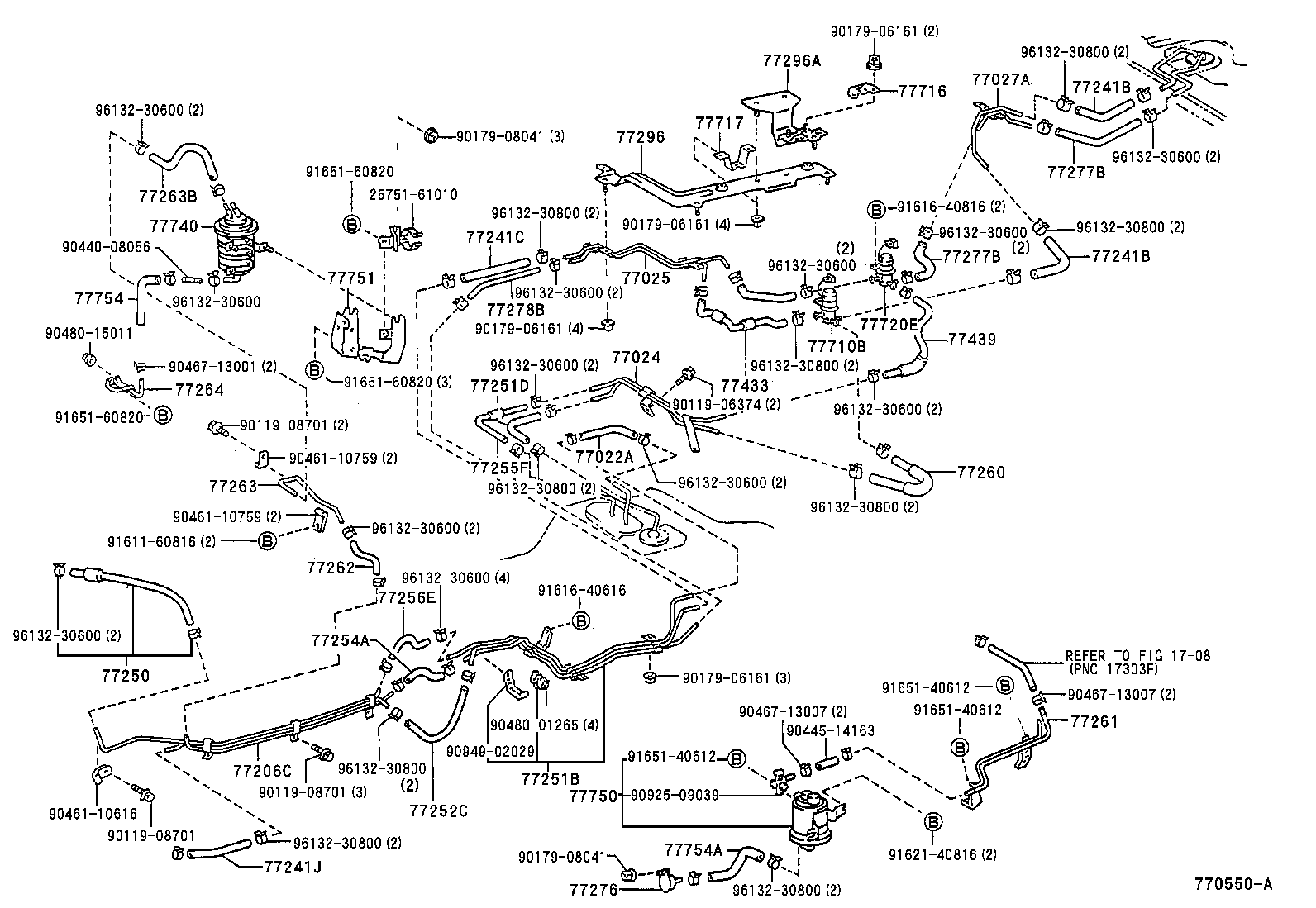

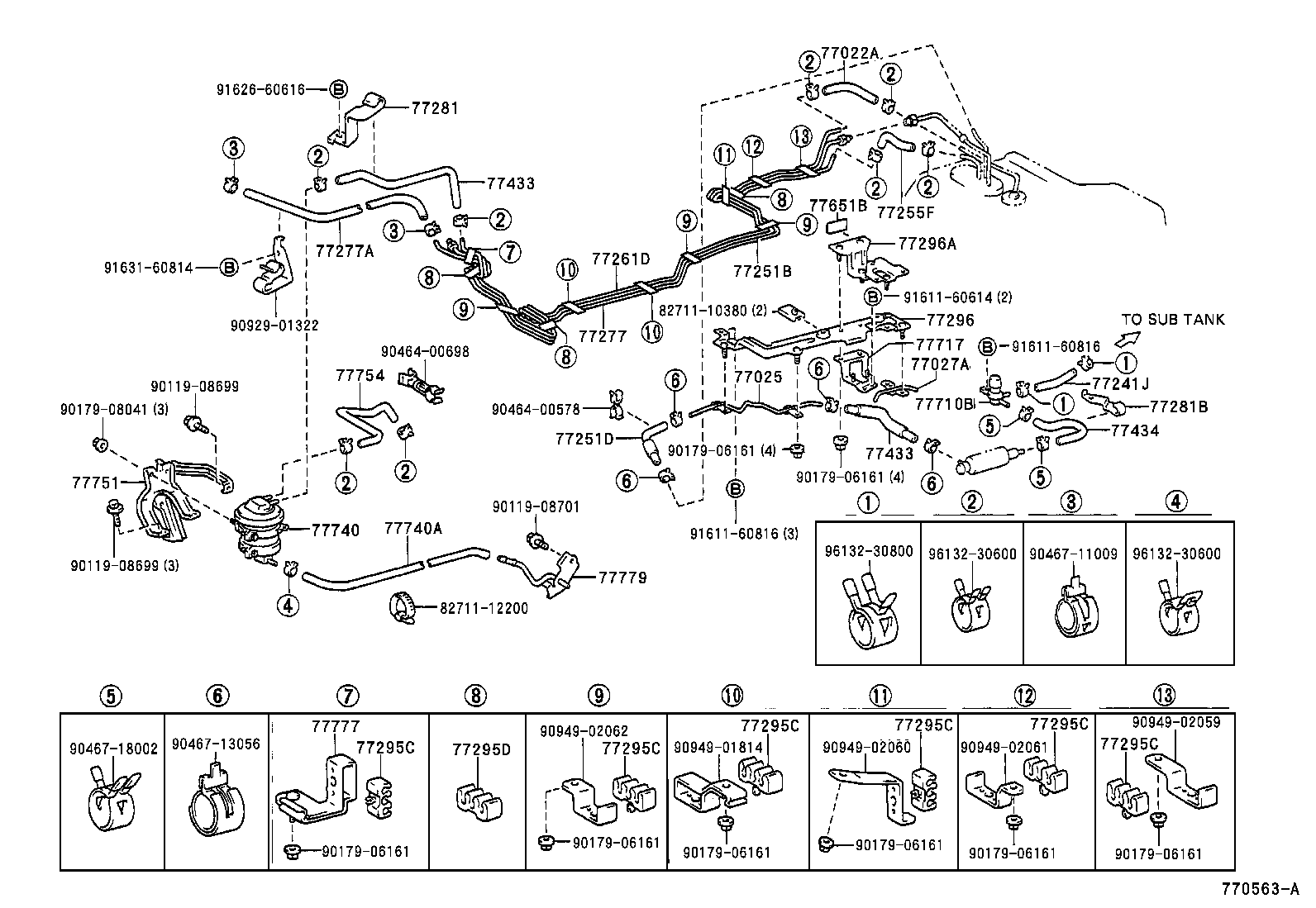

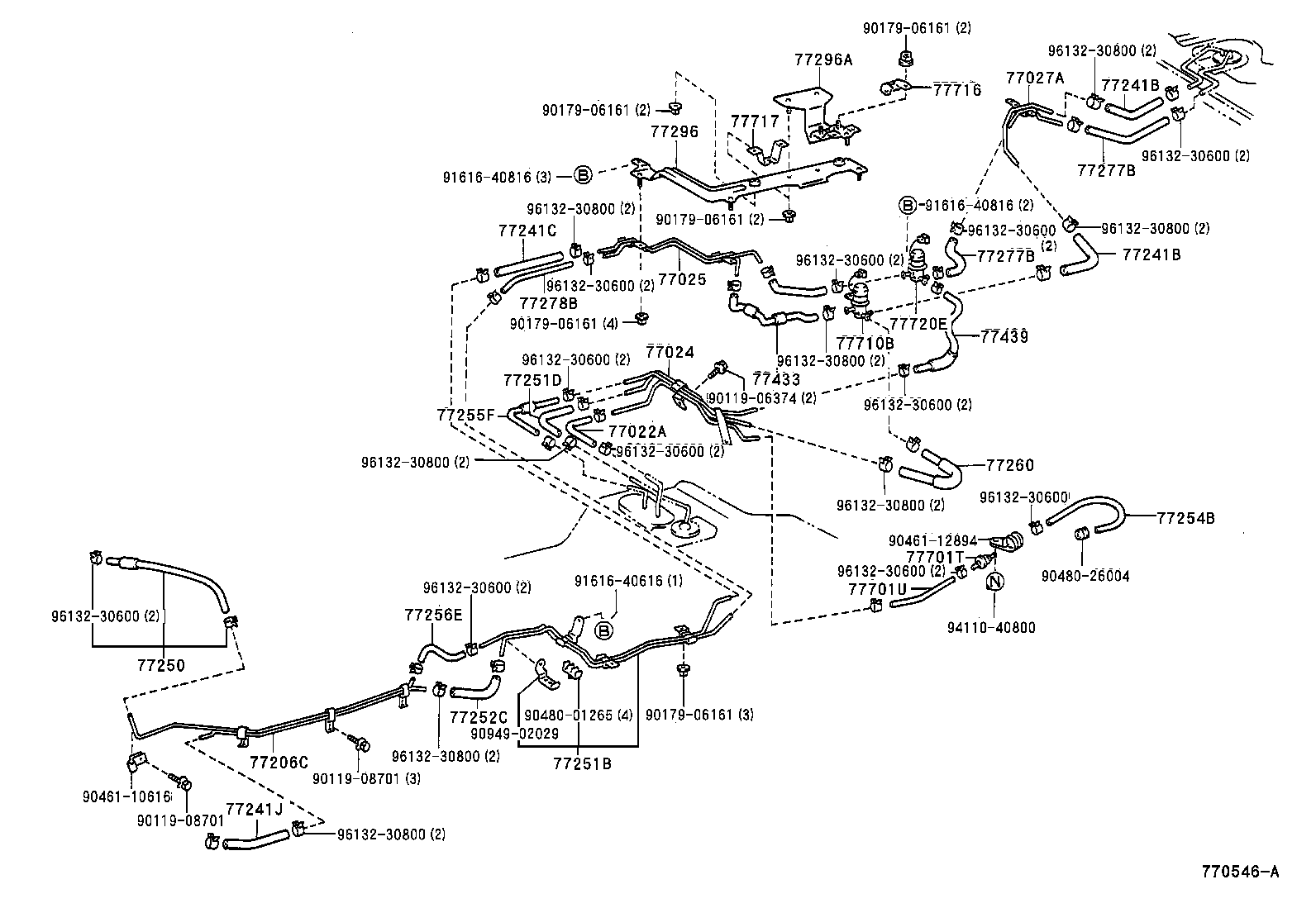

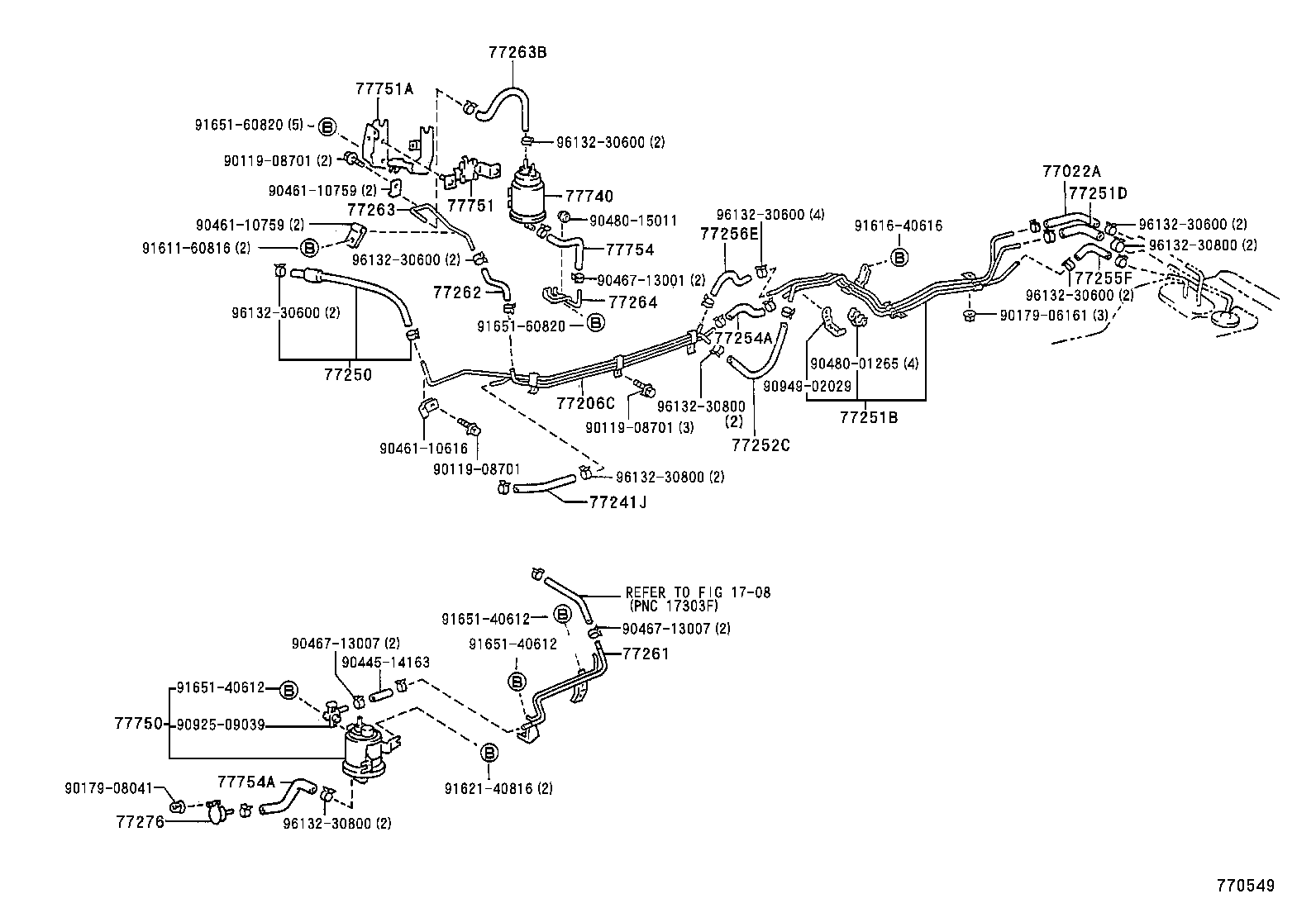

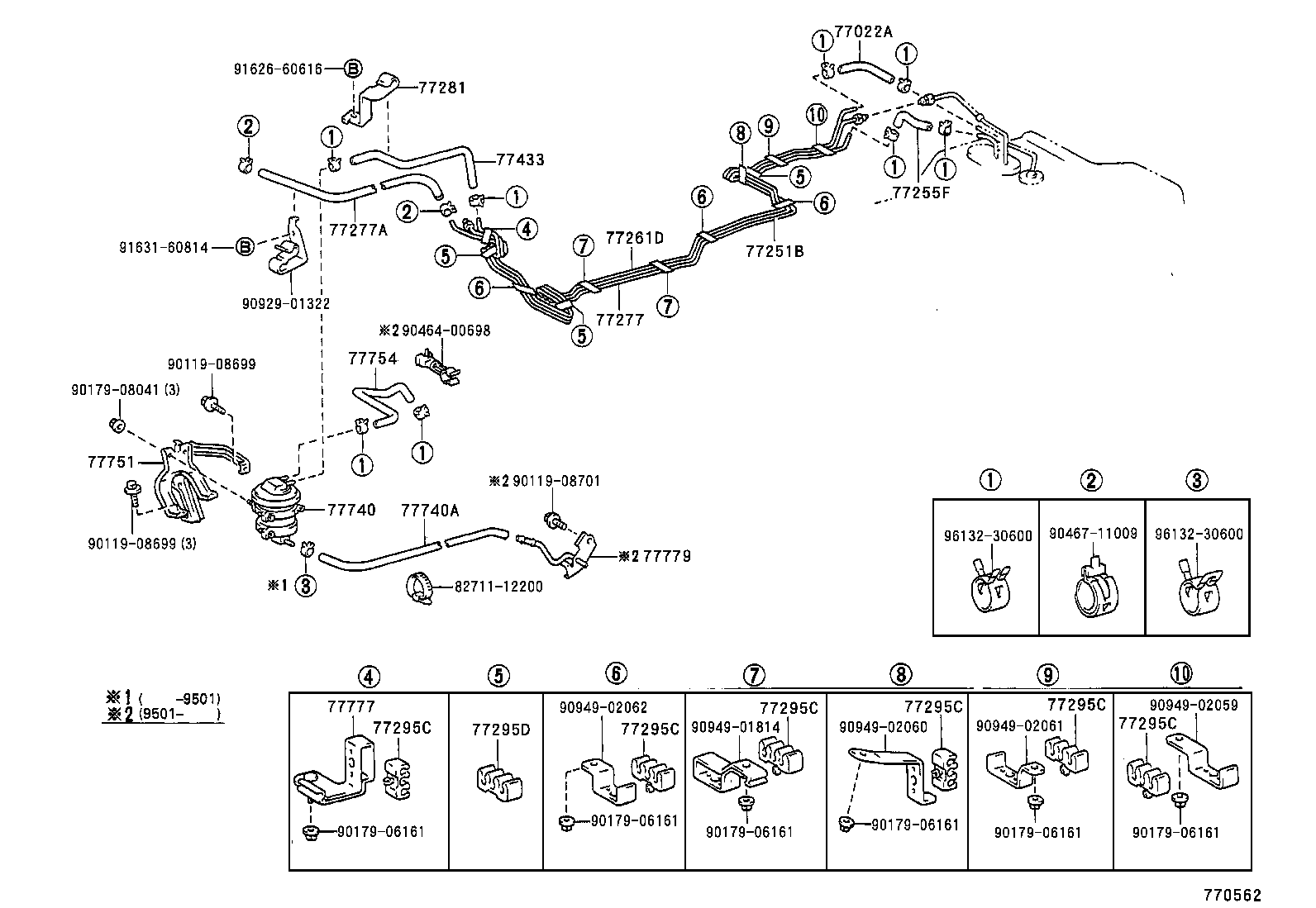

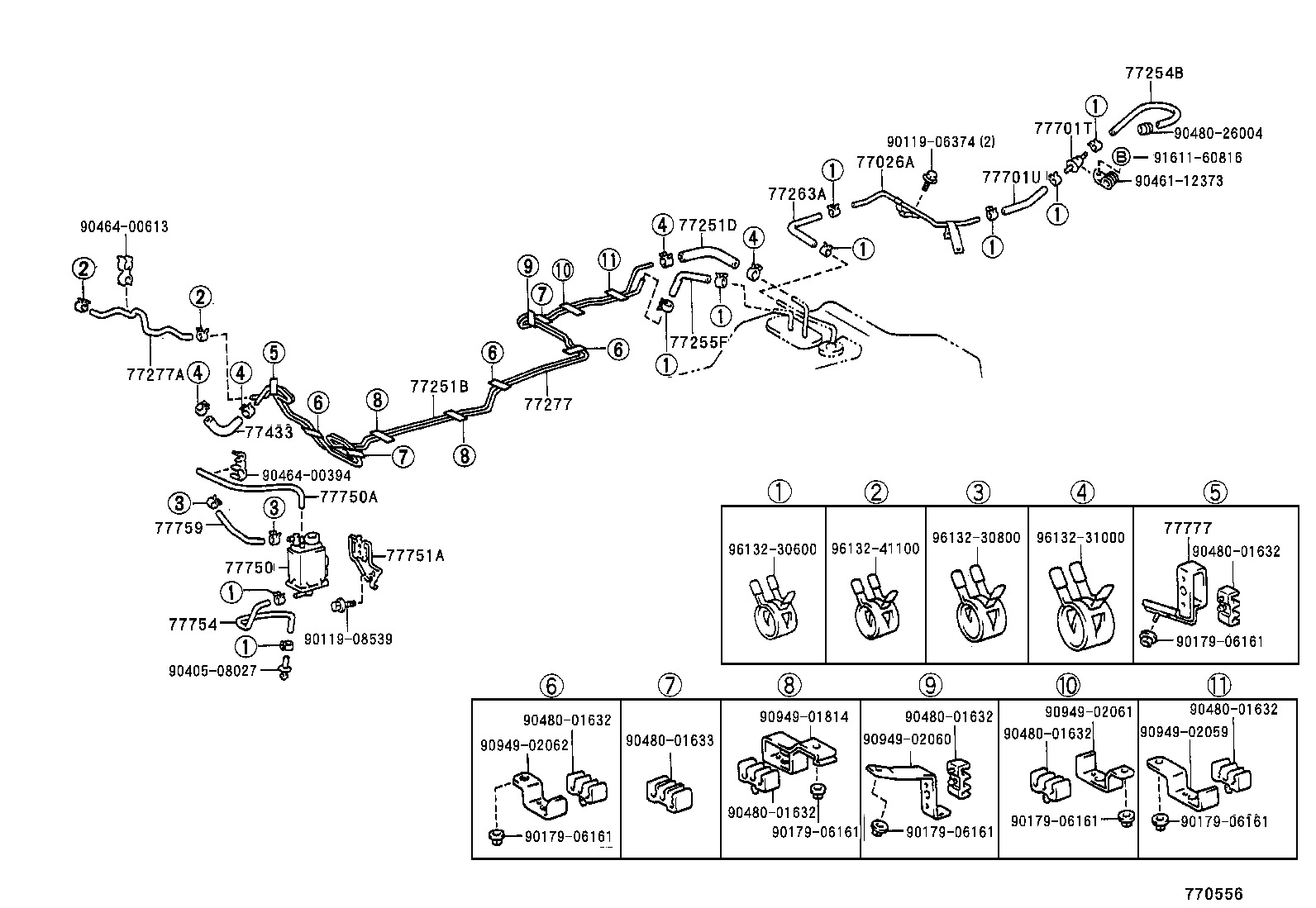

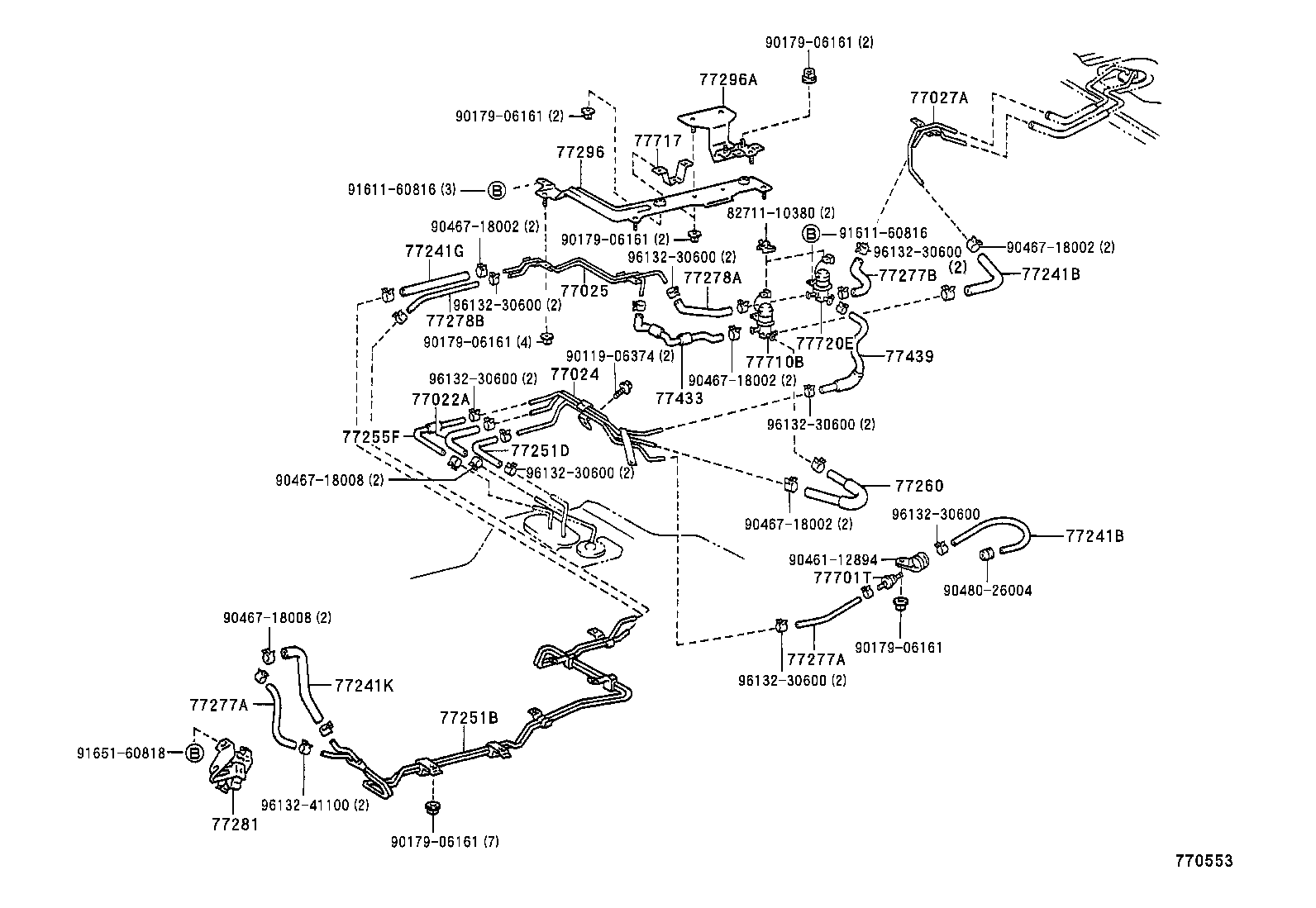

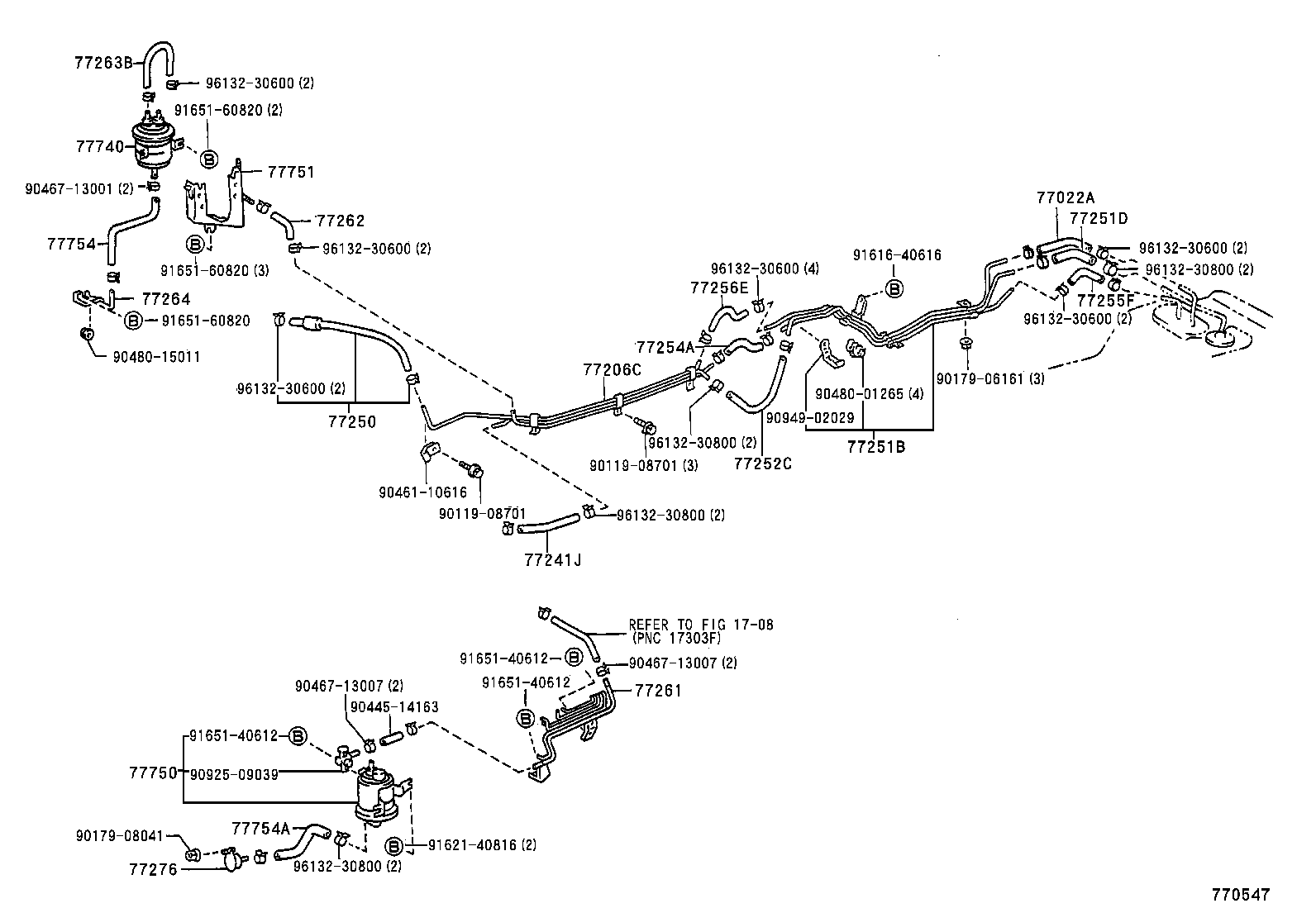

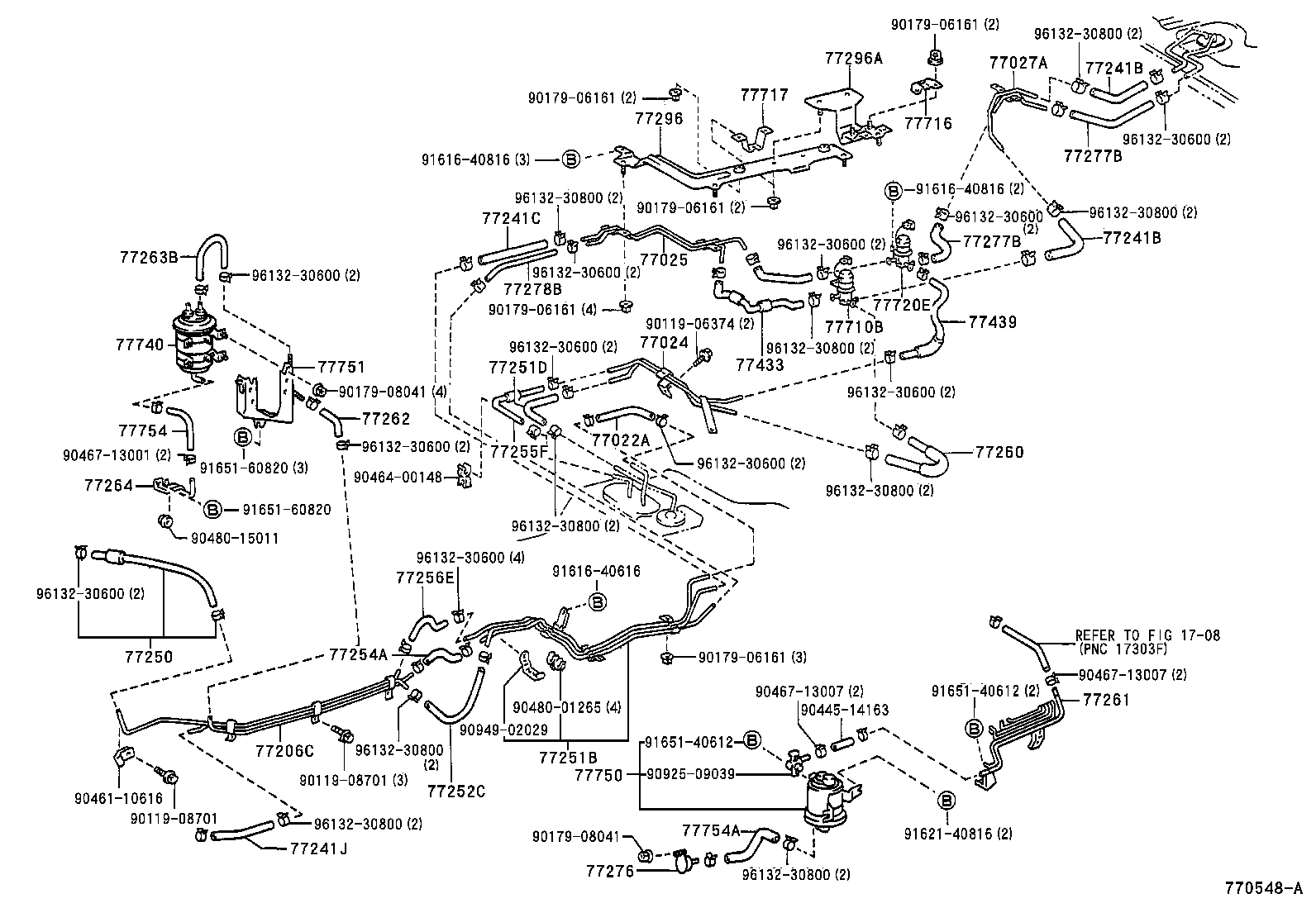

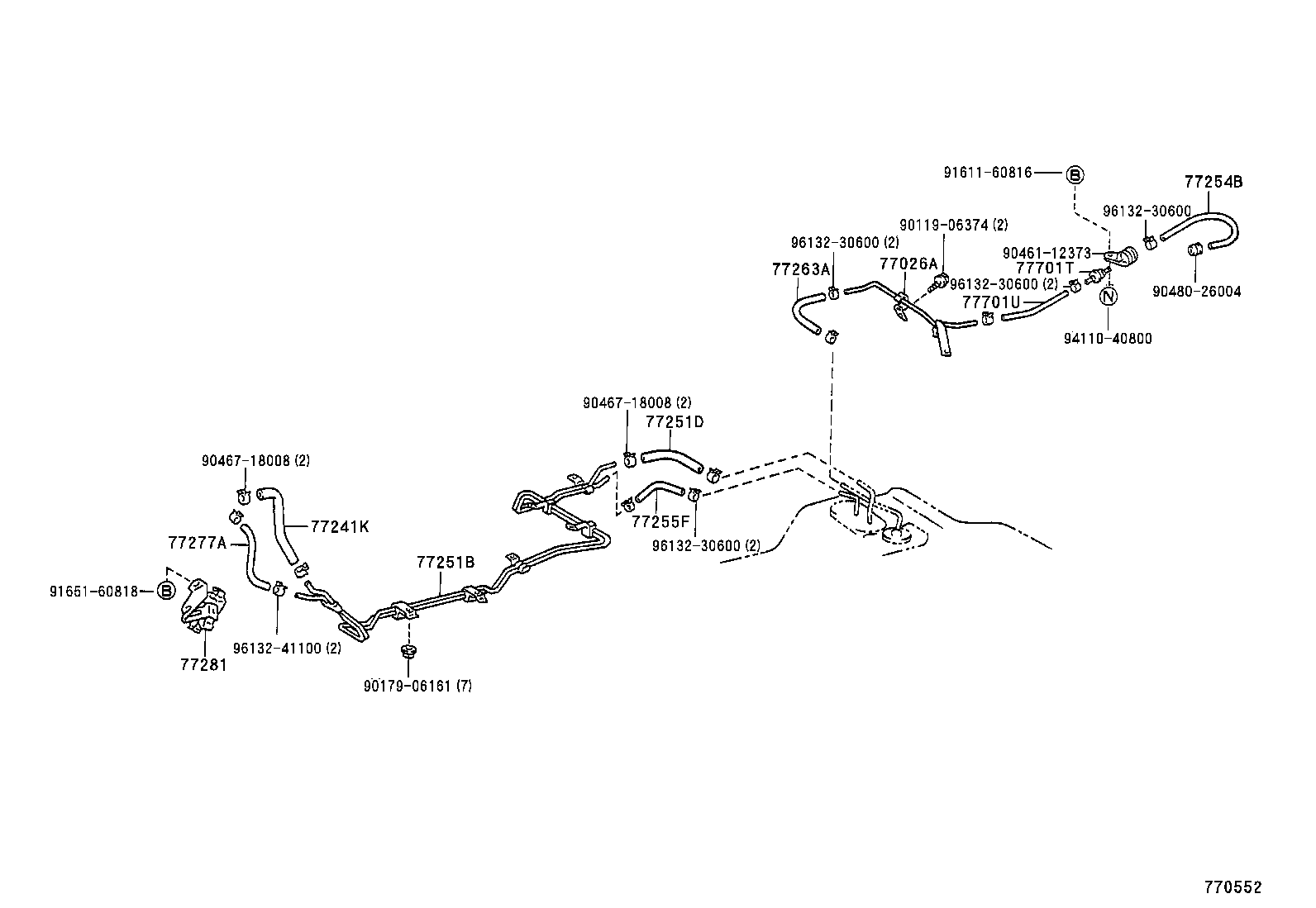

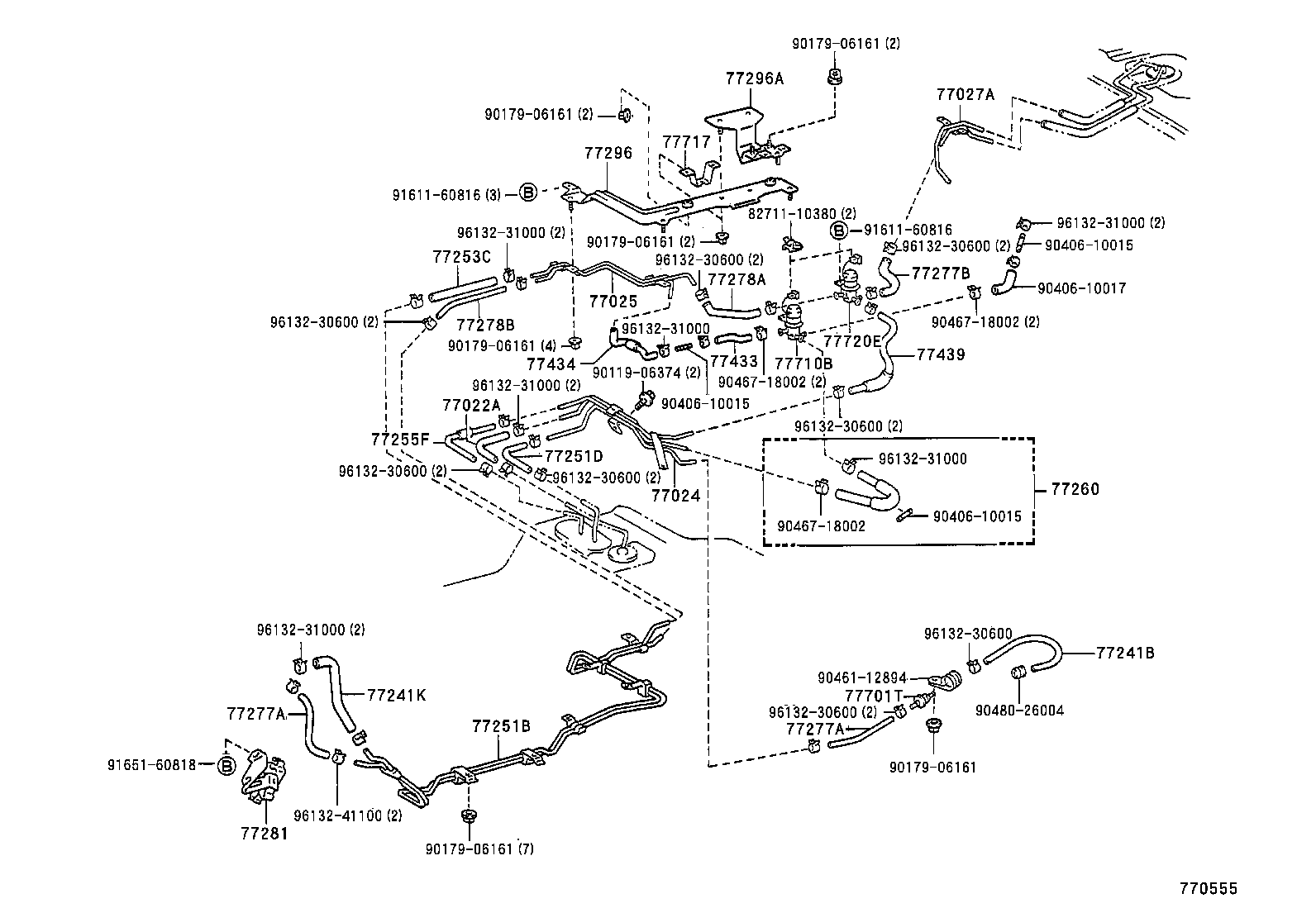

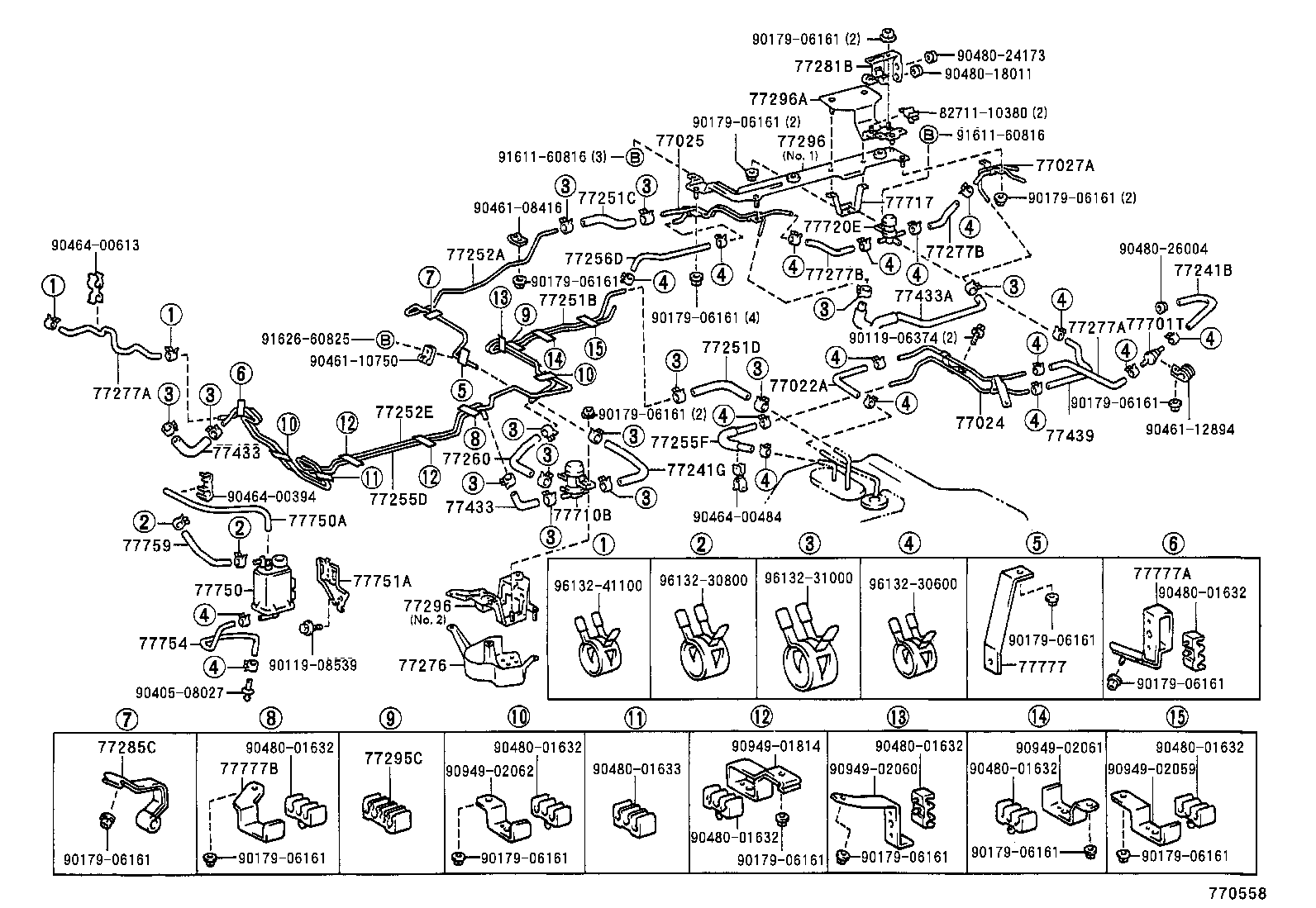

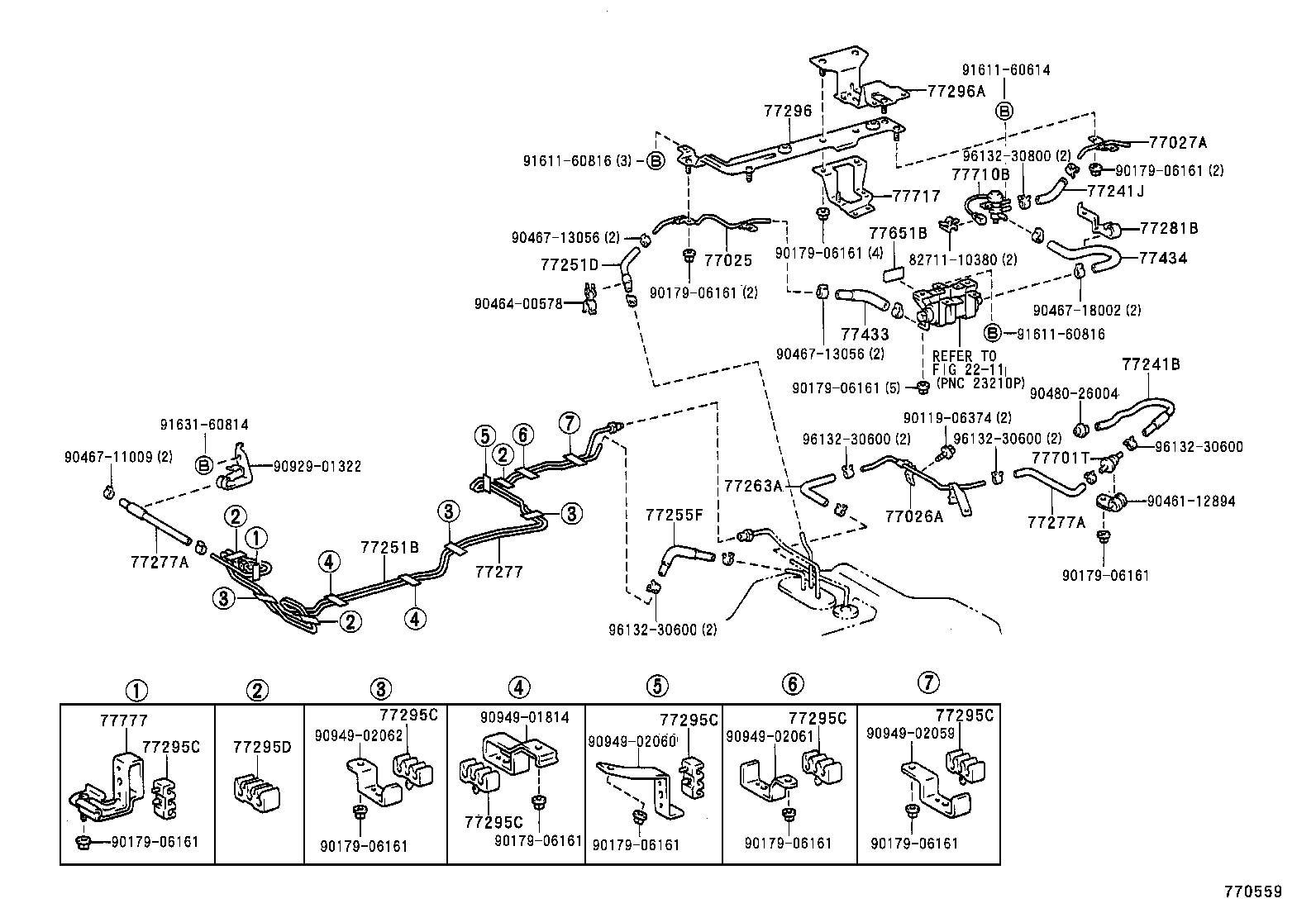

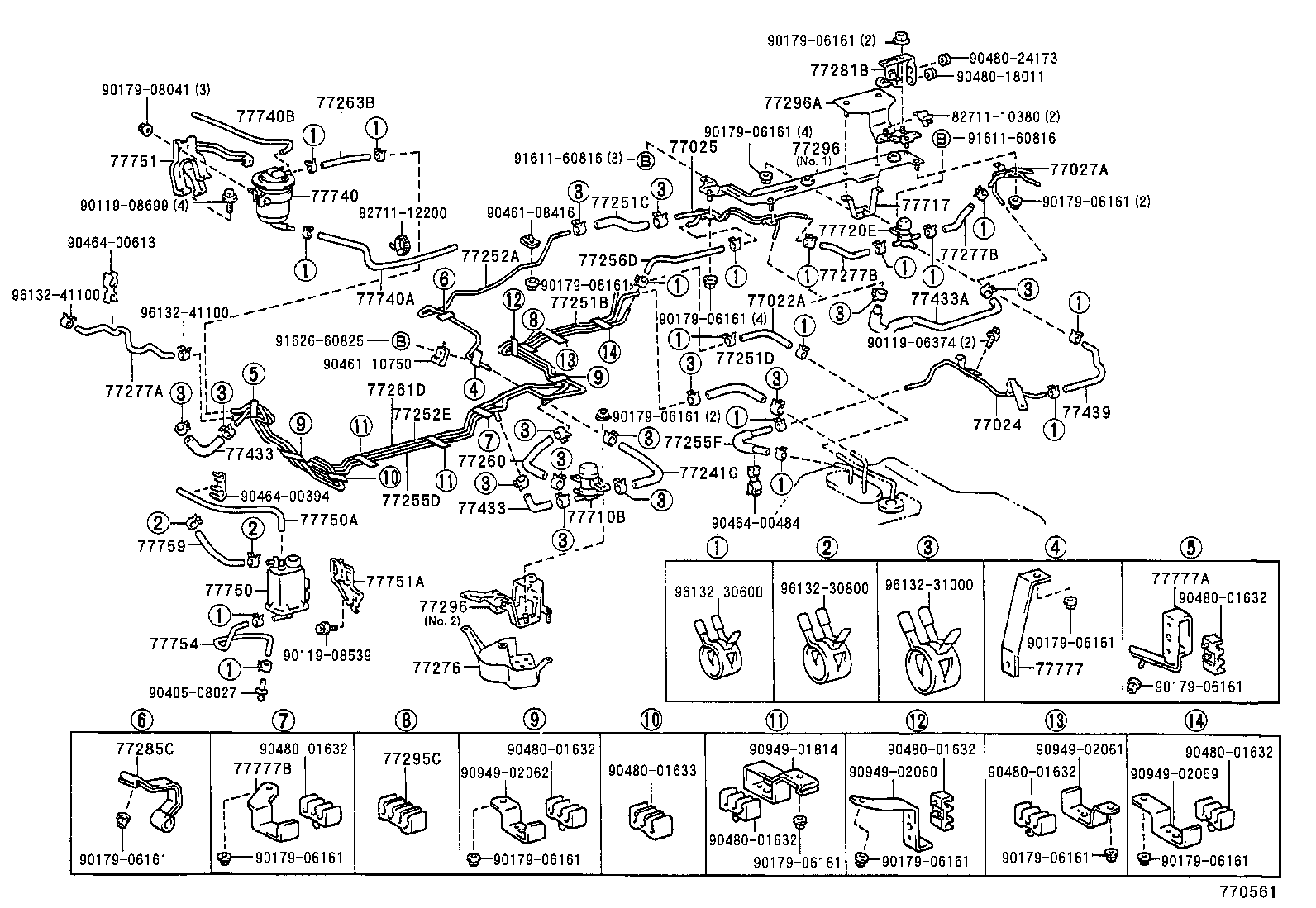

Illustrations
Part groups

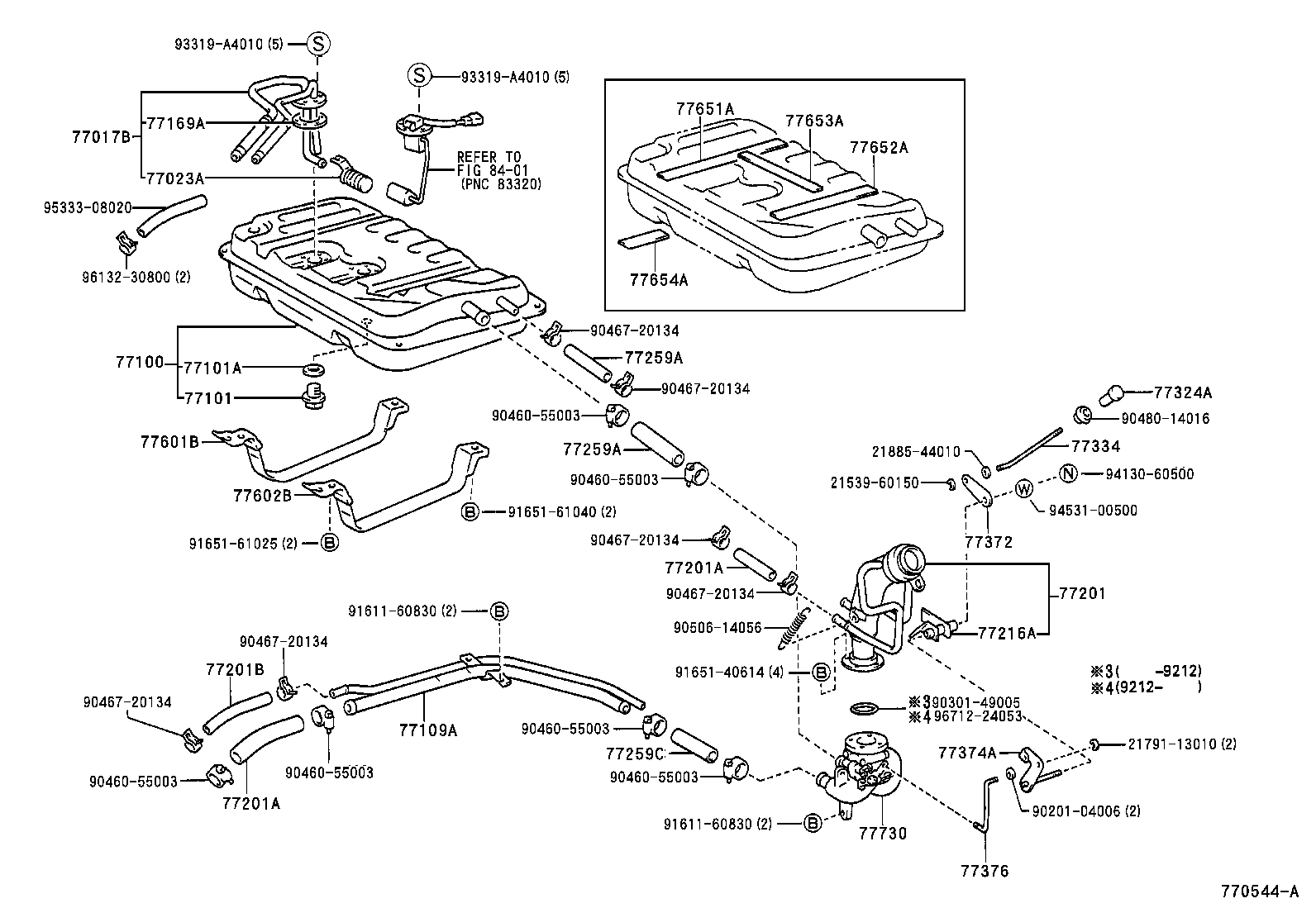

| PNC | Description |
|---|---|
| 58347 | Insulator, Fuel Tank Heat |
| 77011 | Pipe Sub-assy, Fuel Tank Filler, Lower |
| 77017B | Tube Sub-assy, Fuel Tank Vent |
| 77018E | Tube Sub-assy, Fuel Tank Evaporation Vent |
| 77022A | Hose, Fuel(FOR FUEL EVAPORATIVE SEPARATOR) |
| 77023 | Filter Sub-assy, Fuel Suction Tube |
| 77023A | Filter Sub-assy, Fuel Suction Tube(FOR SUB-TANK) |
| 77024 | Tube Sub-assy, Fuel Main & Return, Front |
| 77025 | Tube Sub-assy, Fuel Main & Return, Rear |
| 77026A | Tube Sub-assy, Fuel Evaporation, NO.1 |
| 77027A | Tube Sub-assy, Fuel Main & Return, NO.3 |
| 77035 | Cable Sub-assy, Fuel Lid Lock Control |
| 77037 | Lock Sub-assy, Fuel Filler Opening Lid |
| 77051 | Lever Sub-assy, Fuel Lid Open |
| 77100 | Tank Assy, Fuel |
| 77100A | Plug(FOR FUEL TANK) |
| 77100B | Gasket(FOR FUEL TANK) |
| 77101 | Plug(FOR FUEL SUB-TANK) |
| 77101A | Gasket(FOR FUEL SUB-TANK) |
| 77109A | Pipe Sub-assy, Fuel Tank Filler, Lower |
| 77110 | Tank Assy, Auxiliary Fuel |
| 77169A | Gasket, Fuel Suction Tube Set |
| 77178 | Gasket, Fuel Tank Filler Pipe, Lower |
| 77179A | Gasket, Fuel Tank Breather Tube |
| 77201 | Pipe Sub-assy, Fuel Tank Inlet |
| 77201A | Hose, Fuel, NO.1(FOR FUEL TANK INLET PIPE) |
| 77201B | Hose, Fuel, NO.2(FOR FUEL TANK INLET PIPE) |
| 77203A | Tube Sub-assy, Fuel Suction |
| 77206C | Tube Sub-assy, Fuel Main, NO.2 |
| 77209B | Tube Sub-assy, Fuel Pump |
| 77216A | Support, Fuel Tank Filler Pipe, NO.1 |
| 77241B | Hose, Fuel, NO.2 (FOR MAIN TUBE, NO.1) |
| 77241C | Hose, Fuel, NO.3 (FOR MAIN TUBE, NO.1) |
| 77241G | Hose, Fuel, NO.6 |
| 77241J | Hose, Fuel, NO.8 |
| 77241K | Hose, Fuel, NO.9 |
| 77250 | Hose Assy, Fuel Return |
| 77251B | Tube, Fuel Main |
| 77251C | Hose, Fuel, NO.1(FOR FUEL MAIN TUBE) |
| 77251D | Hose, Fuel, NO.2(FOR FUEL MAIN TUBE) |
| 77252A | Tube, Fuel Main, NO.2 |
| 77252C | Hose, Fuel, NO.2(FOR FUEL MAIN NO.2 TUBE) |
| 77252E | Tube, Fuel Main, NO.2 (FOR FRONT FUEL MAIN) |
| 77253C | Hose, Fuel, NO.2(FOR FUEL MAIN NO.3 TUBE) |
| 77254A | Hose, Fuel, NO.1 (FOR EMISSION TUBE, NO.1) |
| 77254B | Hose, Fuel, NO.2 (FOR EMISSION TUBE, NO.1) |
| 77255D | Tube, Fuel Return |
| 77255F | Hose, Fuel, NO.2 (FOR FUEL RETURN TUBE) |
| 77256D | Hose, Fuel, NO.1 (FOR FUEL RETURN NO.2 TUBE) |
| 77256E | Hose, Fuel, NO.2 (FOR FUEL RETURN NO.2 TUBE) |
| 77259A | Hose, Fuel(FOR BREATHER TUBE) |
| 77259C | Hose, Fuel |
| 77260 | Hose Assy, Fuel Main |
| 77261 | Tube Sub-assy, Fuel Emission |
| 77261D | Tube, Fuel Tank TO Canister |
| 77262 | Tube, Fuel Emission, NO.2 |
| 77263 | Tube, Fuel Tank TO Canister, NO.3 |
| 77263A | Hose, Fuel, NO.1 (FOR FUEL TANK TO CANISTER NO.3 TUBE) |
| 77263B | Hose, Fuel, NO.2 (FOR FUEL TANK TO CANISTER NO.3 TUBE) |
| 77264 | Tube, Canister TO Front Side Member |
| 77276 | Protector, Fuel Hose |
| 77277 | Tube, Fuel Return, NO.1 |
| 77277A | Hose, Fuel, NO.1(FOR RETURN TUBE, NO.1) |
| 77277B | Hose, Fuel, NO.2(FOR RETURN TUBE, NO.1) |
| 77277R | Protector, Fuel Tank Filler Pipe |
| 77278A | Hose, Fuel, NO.1 (FOR RETURN TUBE, NO.2) |
| 77278B | Hose, Fuel, NO.2 (FOR RETURN TUBE, NO.2) |
| 77281 | Bracket, Fuel Main Tube, NO.1 |
| 77281B | Clamp, Fuel Hose(FOR REAR FUEL MAIN) |
| 77285C | Clamp, Fuel Tube, NO.1 (FOR FRONT FUEL MAIN) |
| 77290 | Shield Assy, Fuel Tank Filler Pipe |
| 77293A | Shield, Fuel Tank Filler Pipe, NO.3 |
| 77295C | Grommet, Fuel Tube |
| 77295D | Grommet, Fuel Tube |
| 77296 | Plate, Fuel Tube Grommet Support |
| 77296A | Plate, Fuel Tube Support, NO.2 |
| 77310A | Cap Assy, Fuel Tank |
| 77316 | Gasket, Fuel Tank Cap |
| 77324A | Knob, Fuel Lid Lock Open Lever |
| 77334 | Shaft, Fuel Tank Cap Lock |
| 77350 | Lid Assy, Fuel Filler Opening |
| 77366 | Spring, Fuel Filler Opening Lid Hinge |
| 77372 | Arm, Fuel Filler Opening Lid Lock |
| 77374A | Pin, Fuel Filler Opening Lid Lock |
| 77376 | Rod, Fuel Lock Control |
| 77377 | Retainer, Fuel Filler Opening Lid Lock |
| 77378A | Cover, Fuel Filler Opening Lid Lock |
| 77380 | Valve Assy, Fuel Cut Off |
| 77391 | Ring, Fuel Inlet Box |
| 77399 | Hanger, Fuel Tank Cap |
| 77433 | Hose, Fuel Main, NO.1 |
| 77433A | Hose, Fuel Main, NO.1 (FOR REAR FUEL MAIN) |
| 77434 | Hose, Fuel Main, NO.2 |
| 77439 | Hose, Fuel Return |
| 77601B | Band Sub-assy, Fuel Tank, NO.1 RH |
| 77602B | Band Sub-assy, Fuel Tank, NO.1 LH |
| 77603B | Band Sub-assy, Fuel Tank, NO.2 RH |
| 77604B | Band Sub-assy, Fuel Tank, NO.2 LH |
| 77606 | Protector Sub-assy, Fuel Tank, NO.1 |
| 77642A | Protector, Fuel Tank, NO.2 |
| 77651A | Cushion, Fuel Tank, NO.1 |
| 77651B | Cushion, Fuel Tank |
| 77652A | Cushion, Fuel Tank, NO.2 |
| 77653A | Cushion, Fuel Tank, NO.3 |
| 77654A | Cushion, Fuel Tank, NO.4 |
| 77656A | Cushion, Fuel Tank, NO.4 |
| 77658 | Moulding, Fuel Tank Edge |
| 77701T | Valve, Check (FOR MAIN FUEL TANK) |
| 77701U | Hose, Fuel (FOR CHECK VALVE) |
| 77710B | Valve Assy, Fuel Tank Solenoid Main |
| 77716 | Bracket, Fuel Solenoid Valve Main |
| 77717 | Bracket, Fuel Solenoid Valve Return |
| 77720E | Valve Assy, Fuel Tank Solenoid Return |
| 77730 | Valve Assy, Fuel Inlet |
| 77740 | Canister Assy, Charcoal |
| 77740A | Hose, Fuel, NO.1(FOR CHARCOAL CANISTER) |
| 77740B | Hose, Fuel, NO.2(FOR CHARCOAL CANISTER) |
| 77750 | Canister Assy, Charcoal |
| 77750A | Hose, Fuel, NO.1 (FOR CHARCOAL CANISTER) |
| 77751 | Bracket, Charcoal Canister Base |
| 77751A | Bracket, Charcoal Canister Base |
| 77754 | Hose, Charcoal Canister Outlet, NO.1 |
| 77754A | Hose, Charcoal Canister Outlet, NO.2 |
| 77759 | Hose, Charcoal Canister |
| 77777 | Bracket, Fuel Tube Clamp |
| 77777A | Bracket, Fuel Tube Clamp (FOR FRONT FUEL MAIN) |
| 77777B | Bracket, Fuel Tube Clamp (FOR FRONT FUEL MAIN) |
| 77779 | Tube, Charcoal Canister Outlet |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
