Toyota Corolla
1987-05 → 1992-05 · chassis AE9#,CE9#,EE9# · catalogue 151120 · Japan
Discontinued model
Data version 1992-11

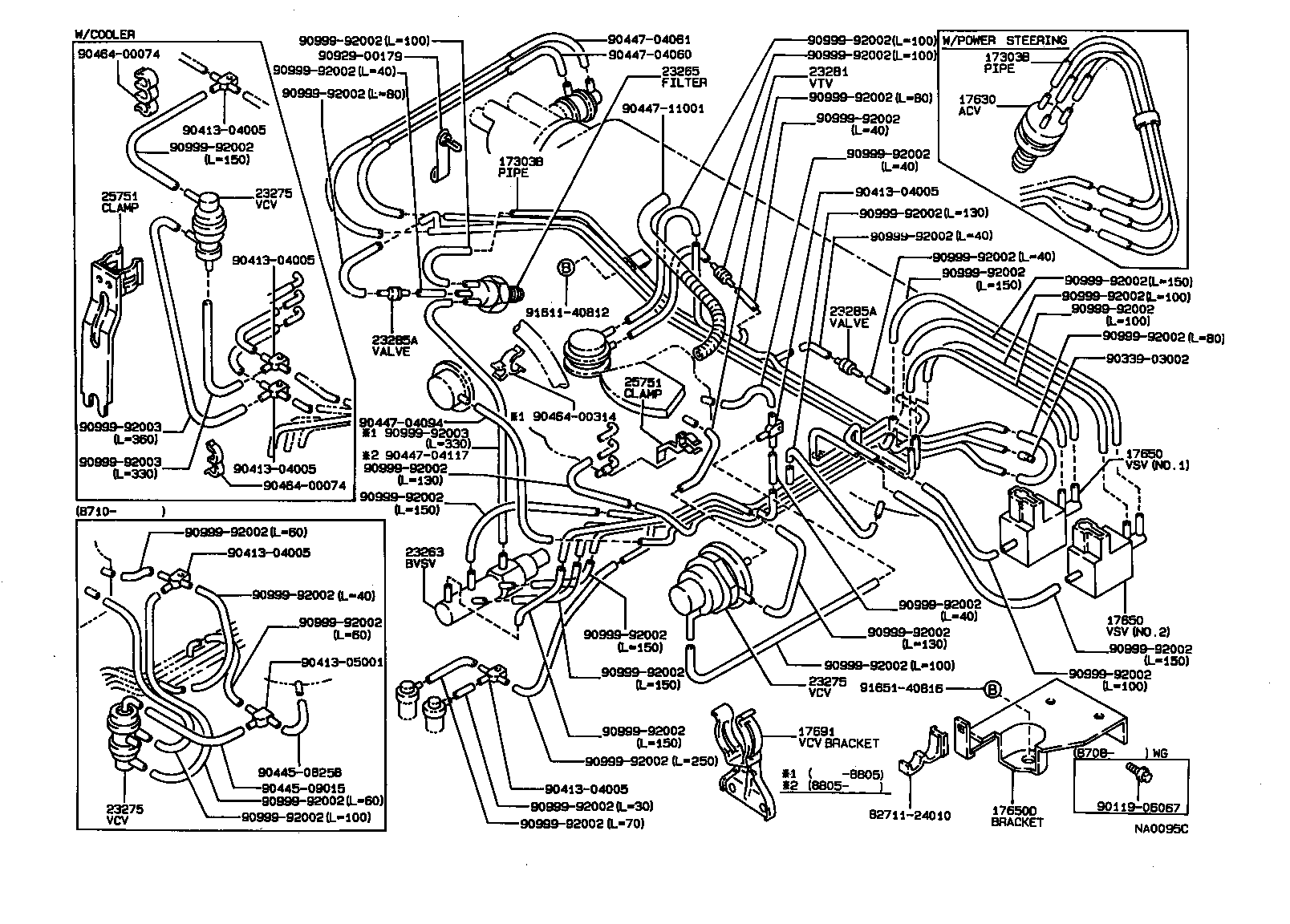

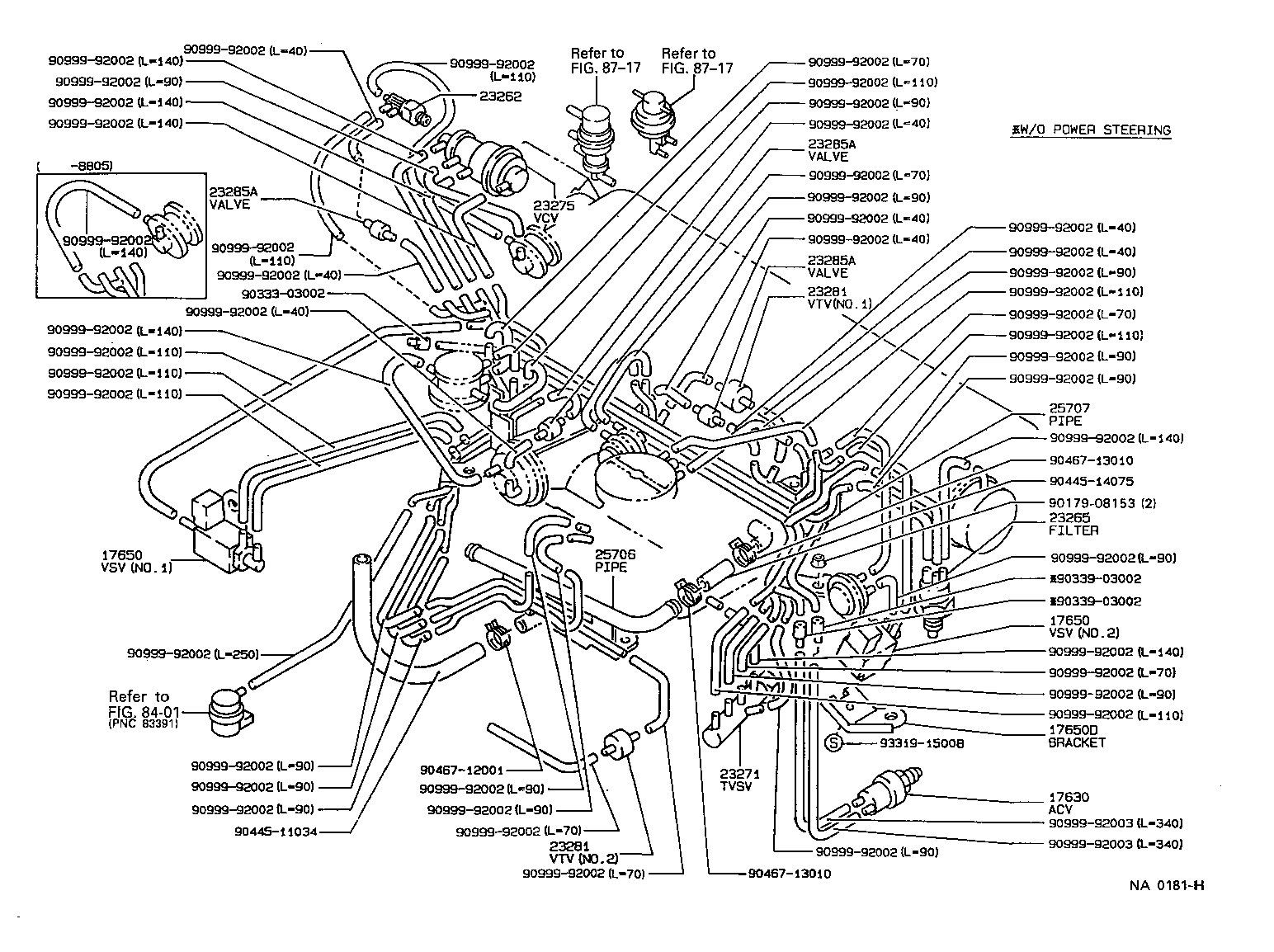

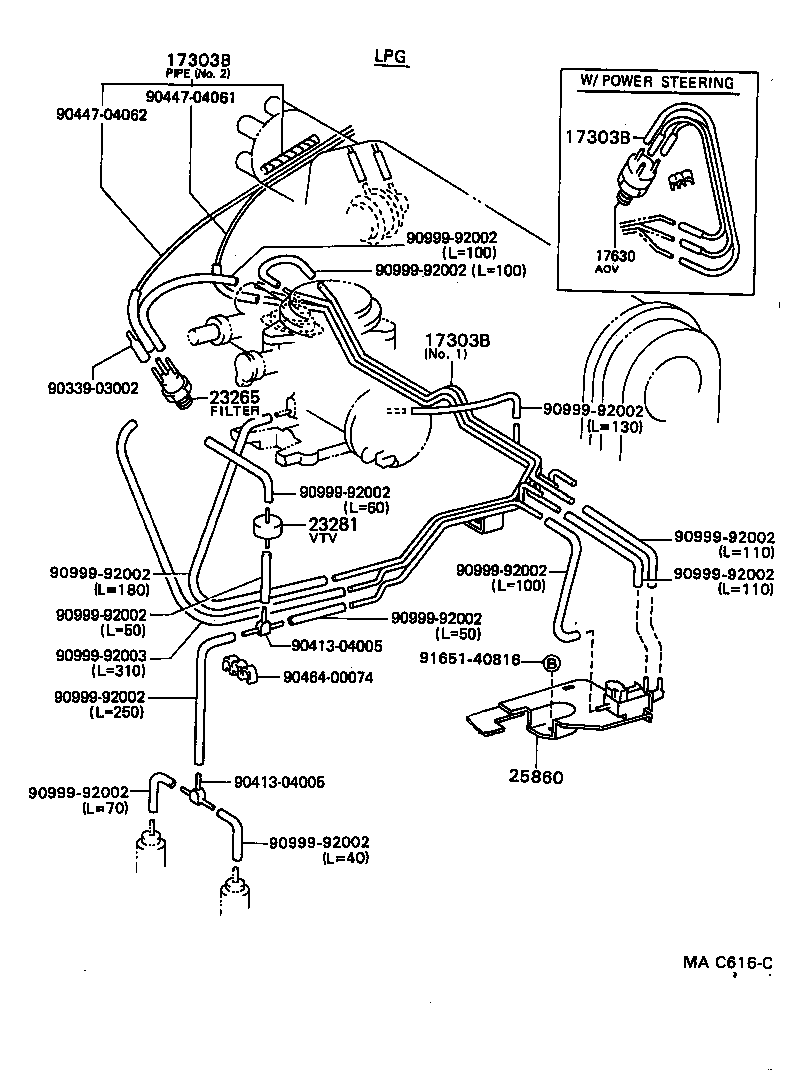

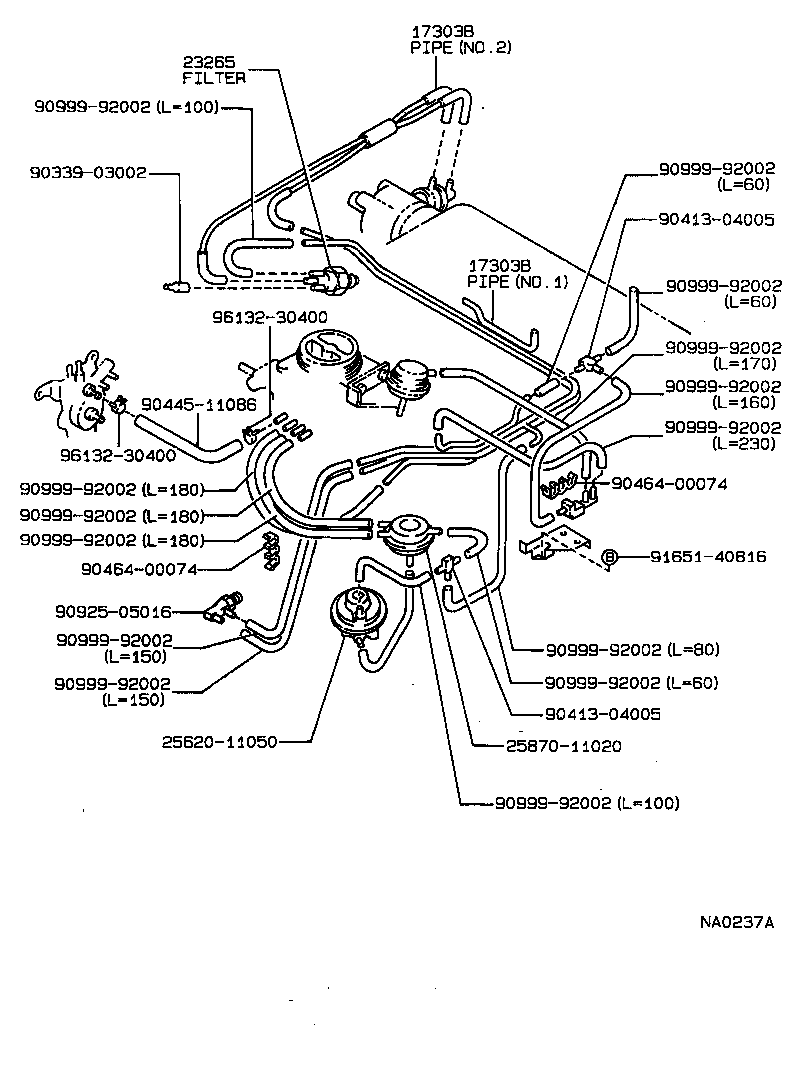

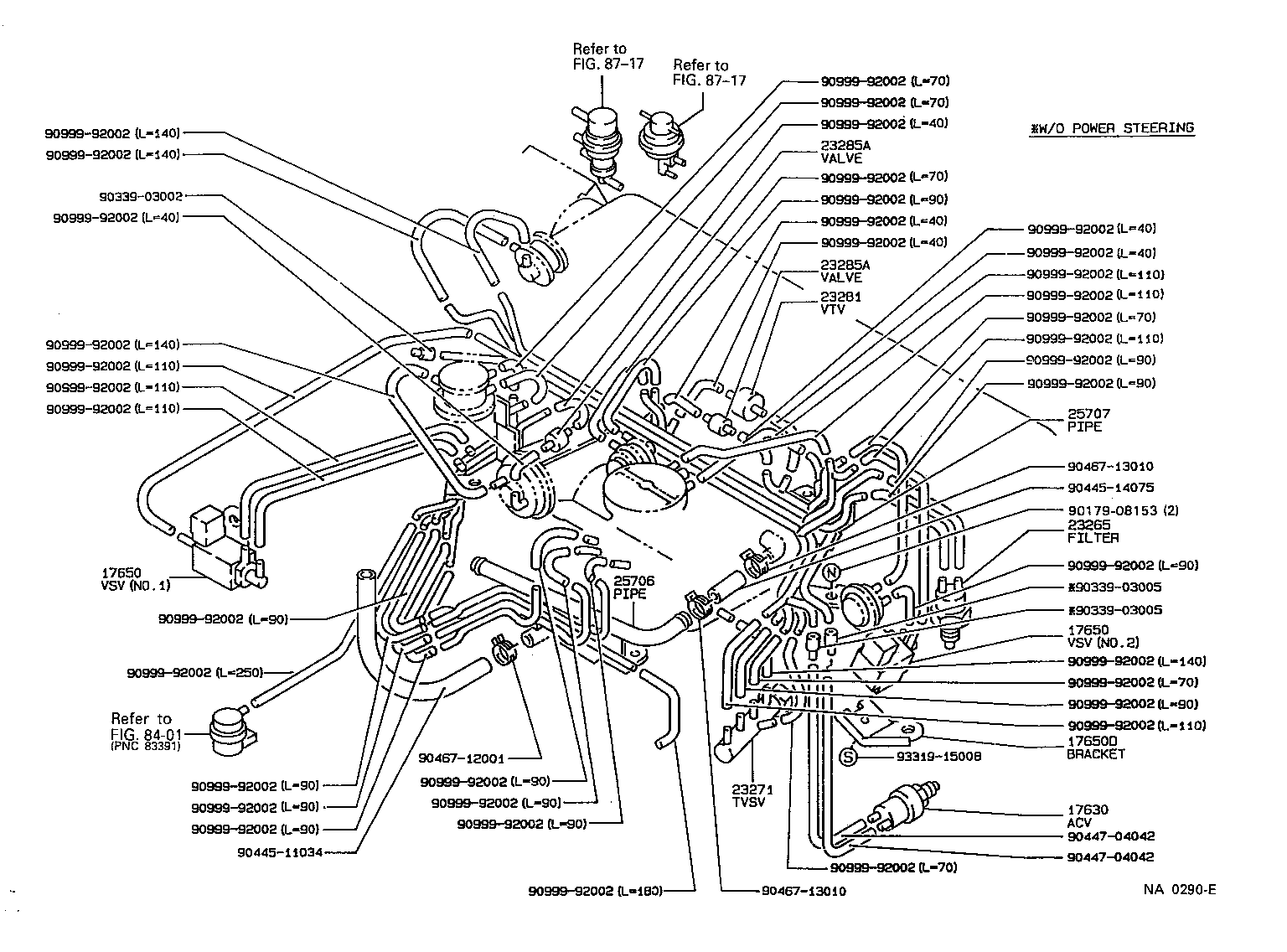

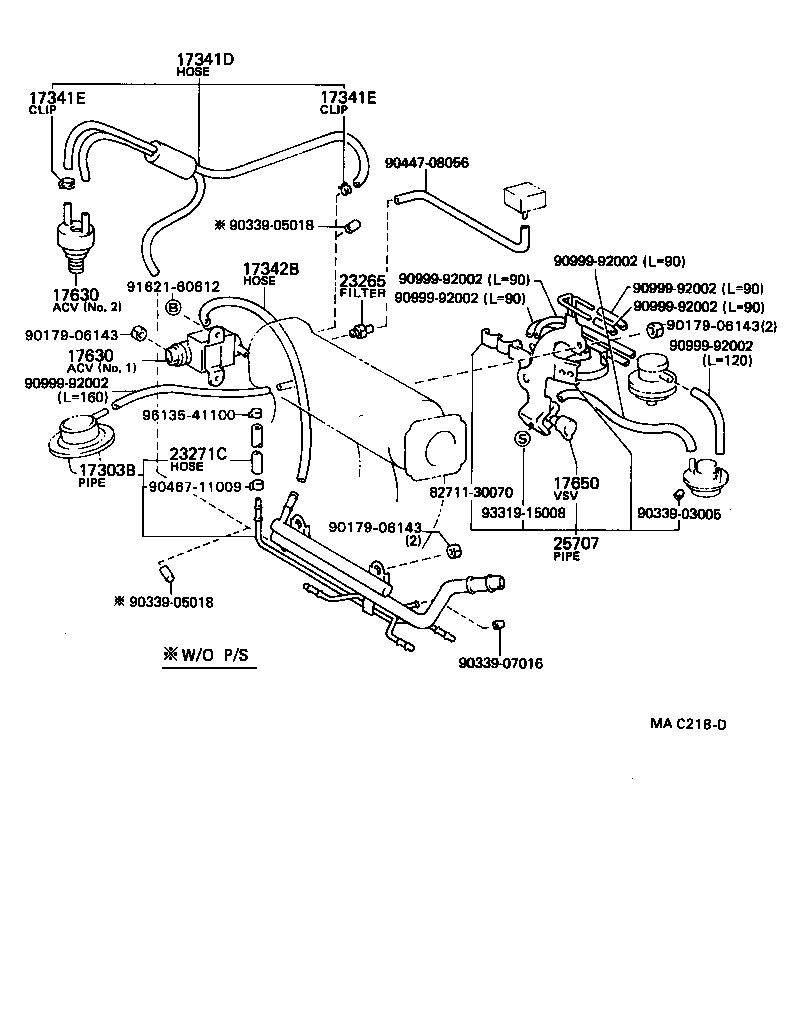

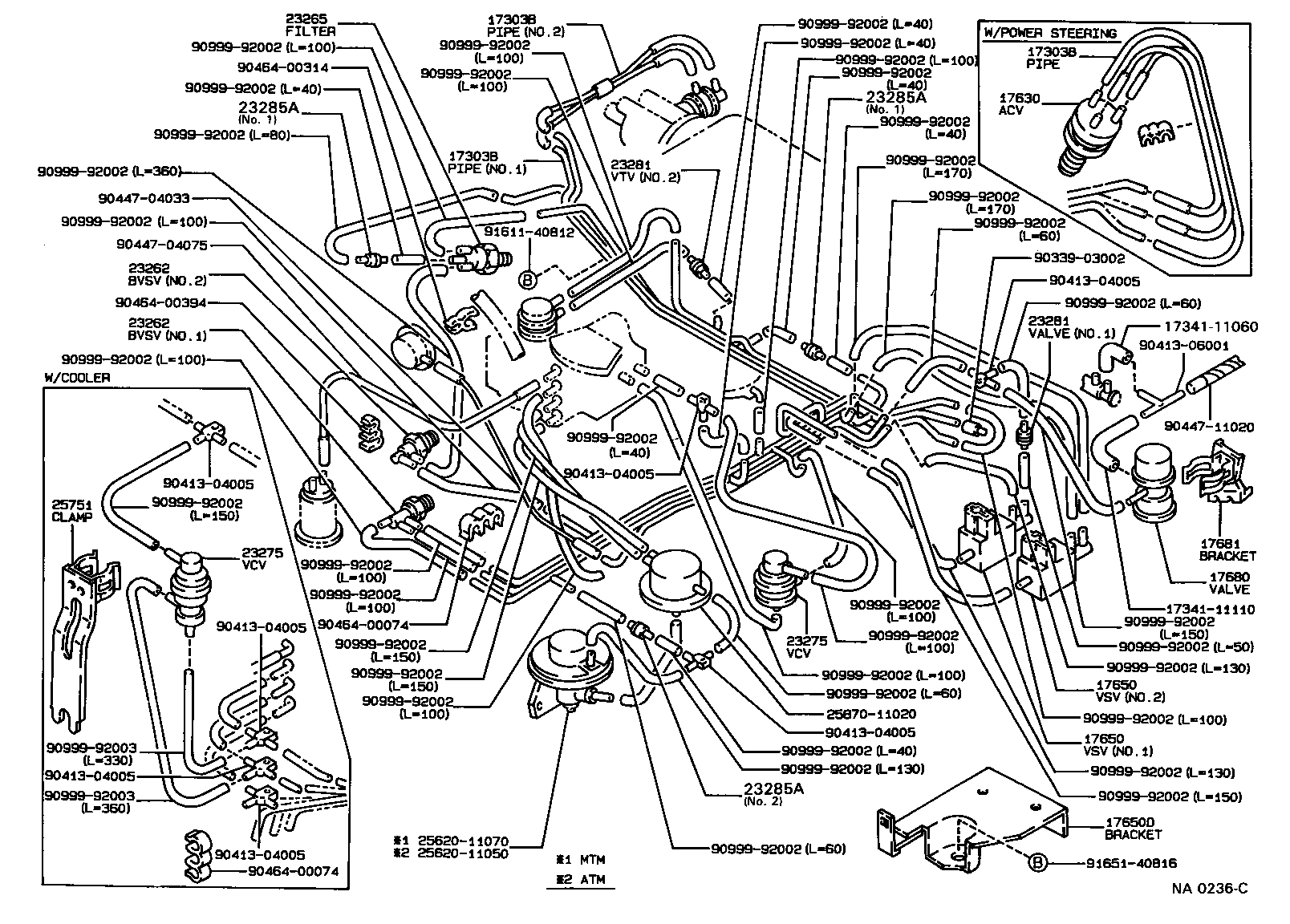

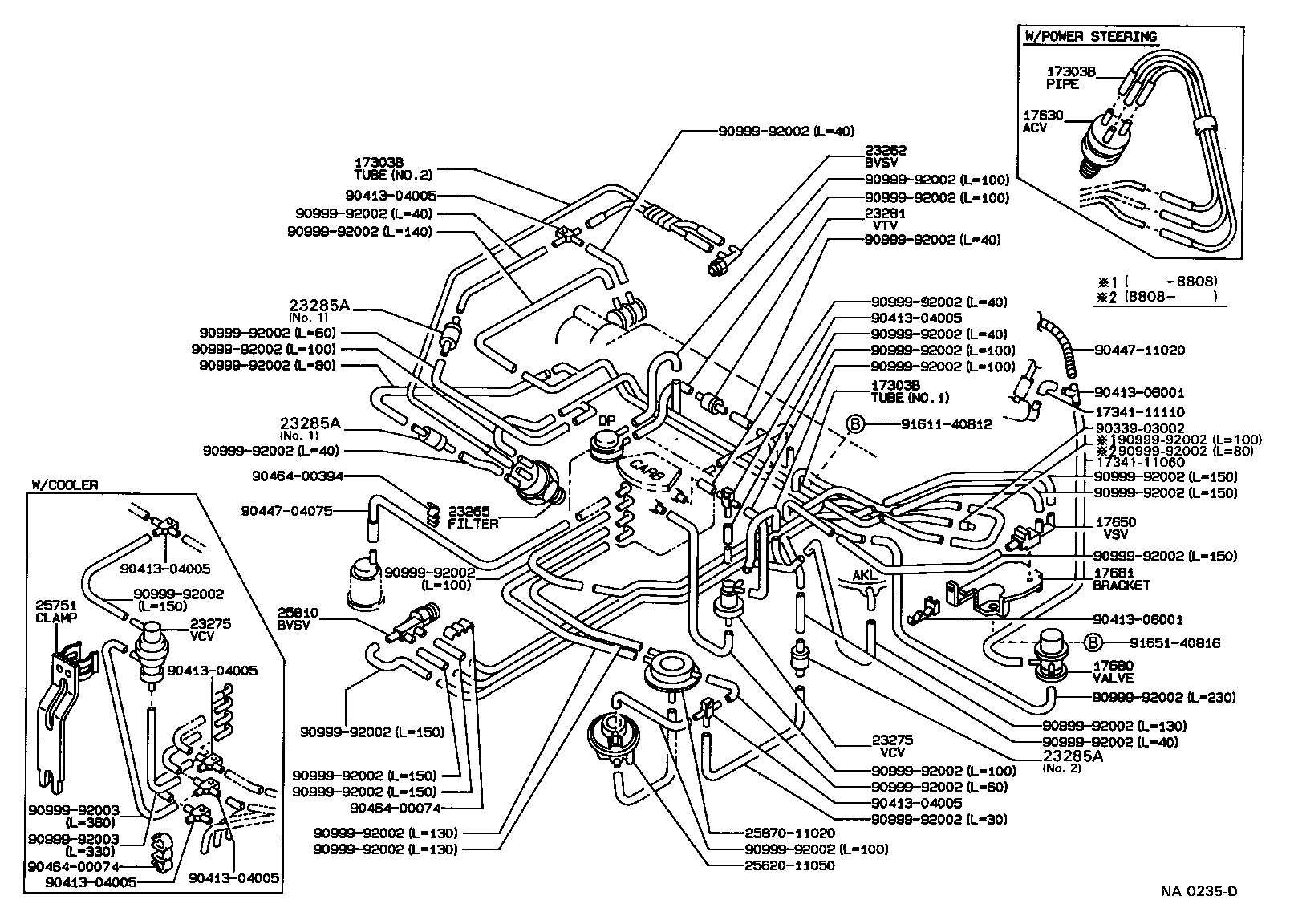

Vacuum Piping
32 part groups · 22 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 17303B | Pipe Sub-assy, Air, NO.1 |
| 17341B | Hose, NO.1(FOR AIR INJECTION SYSTEM) |
| 17341D | Hose, NO.1(FOR IDLE-UP) |
| 17341E | Clip, NO.1(FOR IDLE-UP HOSE) |
| 17342B | Hose, NO.2(FOR IDLE-UP) |
| 17361G | Tube, Air(FOR IDLE-UP) |
| 17630 | Valve Assy, Air Control |
| 17650 | Valve Assy, Vacuum Switching |
| 17650D | Bracket, Vacuum Switching Valve |
| 17680 | Valve Assy, Mixture Control |
| 17681 | Bracket, Mixture Control Valve |
| 17691 | Bracket, Vacuum Control Valve, NO.1 |
| 21999 | Bracket, Vacuum Switching Valve |
| 23262 | Valve, Bimetal Vacuum Switching, NO.1 |
| 23263 | Valve, Bimetal Vacuum Switching, NO.2 |
| 23265 | Filter, Gas, NO.1 |
| 23271 | Valve, Thermostatic Vacuum Switching, NO.1 |
| 23271C | Hose, Fuel |
| 23275 | Valve, Vacuum Control, NO.1 |
| 23281 | Valve, Vacuum Transmitting, NO.1 |
| 23281A | Valve, Vacuum Transmitting, NO.2 |
| 23285A | Valve, Check, NO.1 |
| 23288 | Jet, NO.1 |
| 25706 | Pipe Sub-assy, Vacuum Transmitting, NO.1 |
| 25707 | Pipe Sub-assy, Vacuum Transmitting, NO.2 |
| 25719 | Tank, Vacuum Surge |
| 25751 | Clamp, Vacuum Control Valve, NO.1 |
| 25760 | Hose Assy, Vacuum Transmitting |
| 25810 | Valve Assy, Bimetal |
| 25819 | Valve Assy, Vacuum Regulating |
| 25860 | Valve Assy, Vacuum Switching, NO.1 |
| 25860A | Valve, Vacuum Switching, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
