Toyota Cresta
1988-08 → 1992-10 · chassis GX81,LX80,MX83,SX80,YX80,JZX81 · catalogue 313160 · Japan
Discontinued model
Data version 1993-06
Switch & Relay & Computer
119 part groups · 14 illustrations

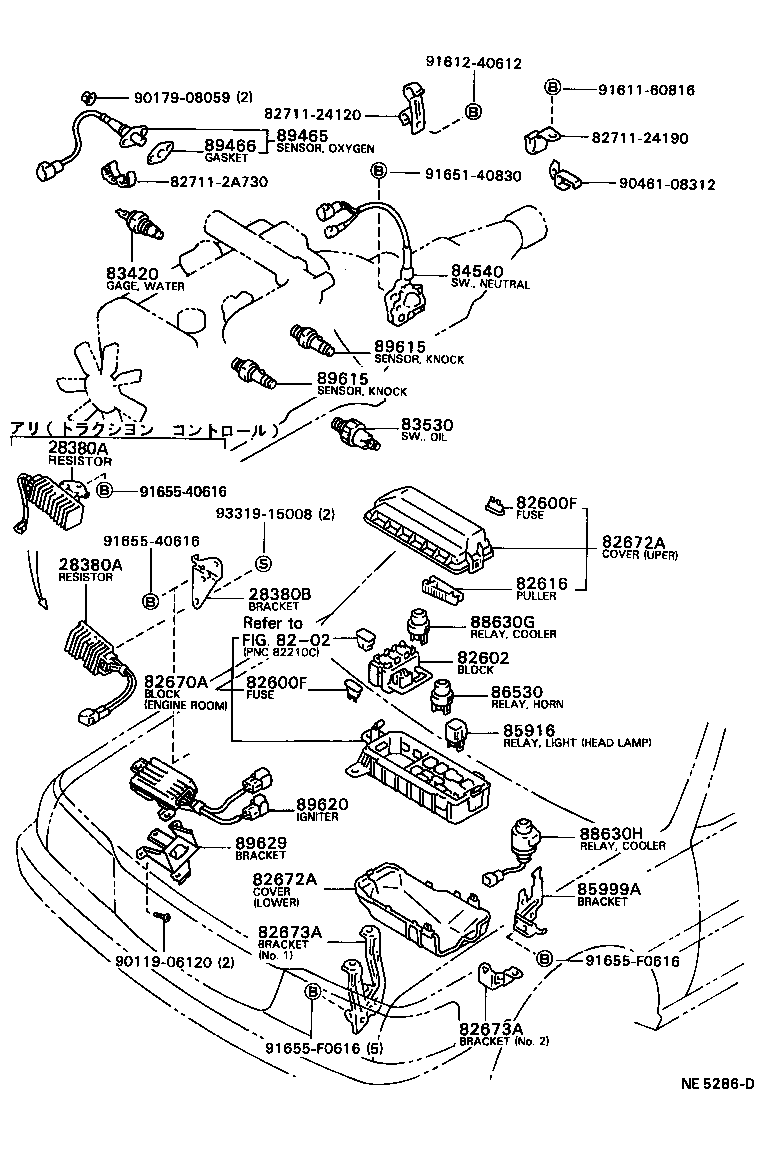

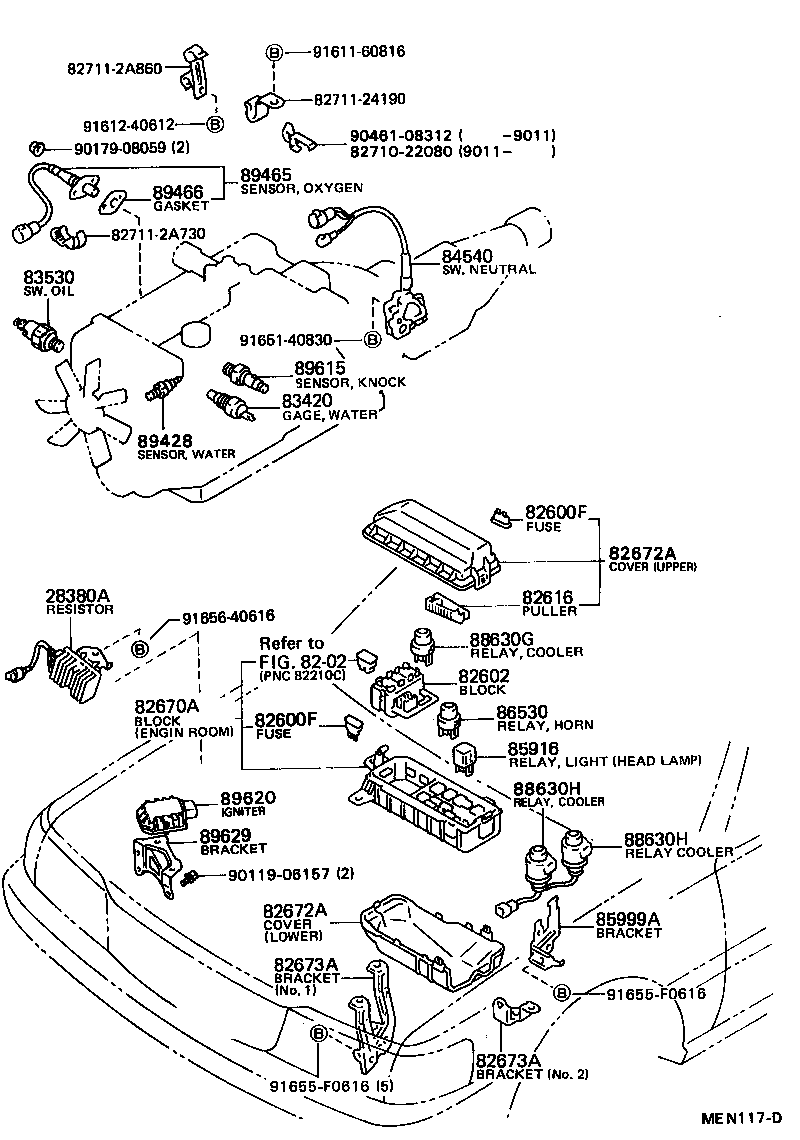

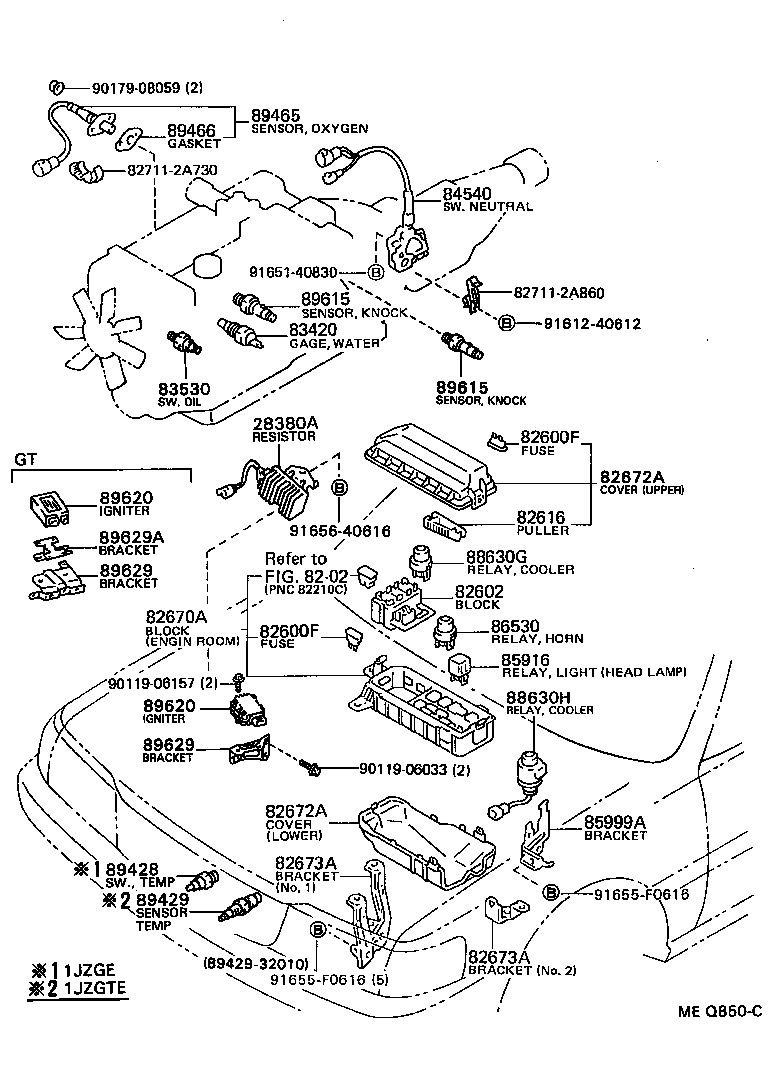

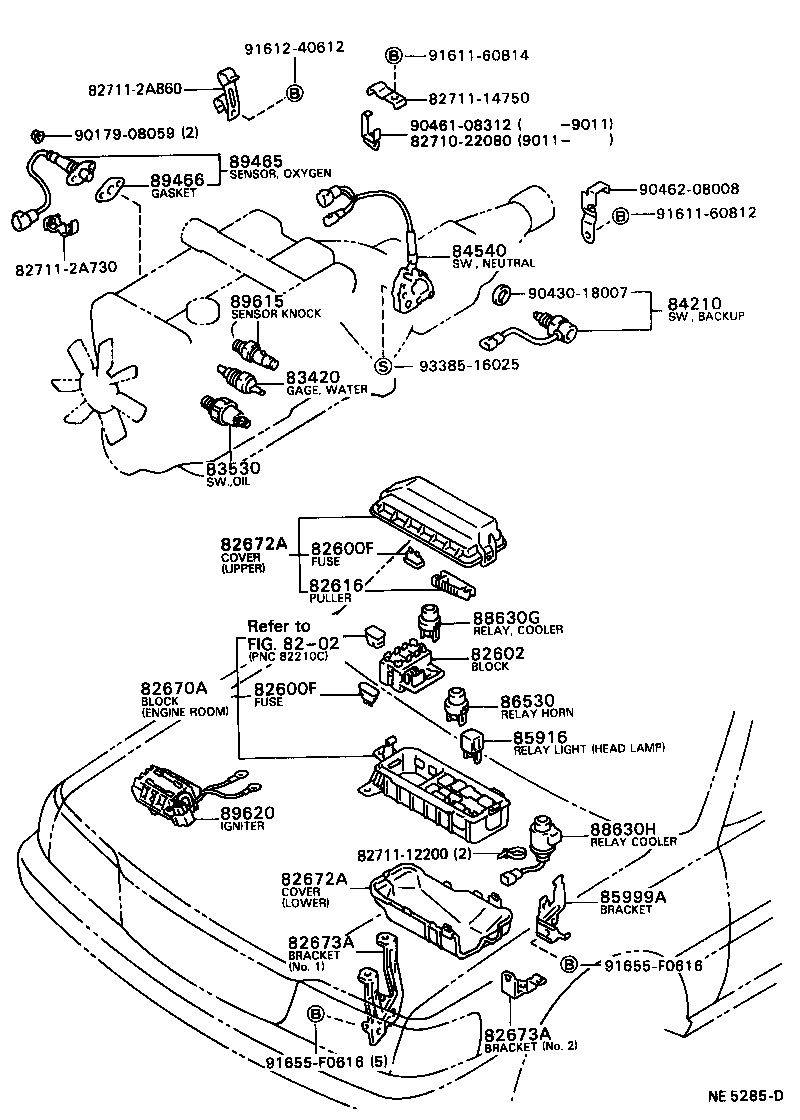

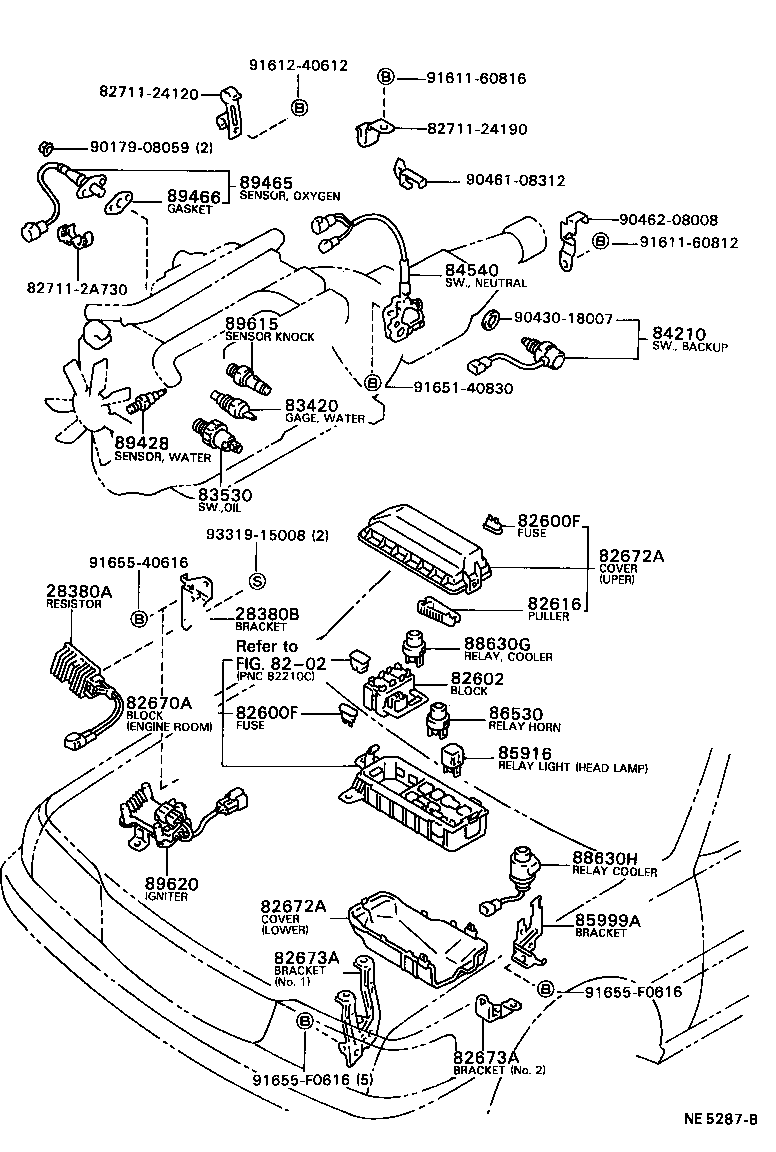

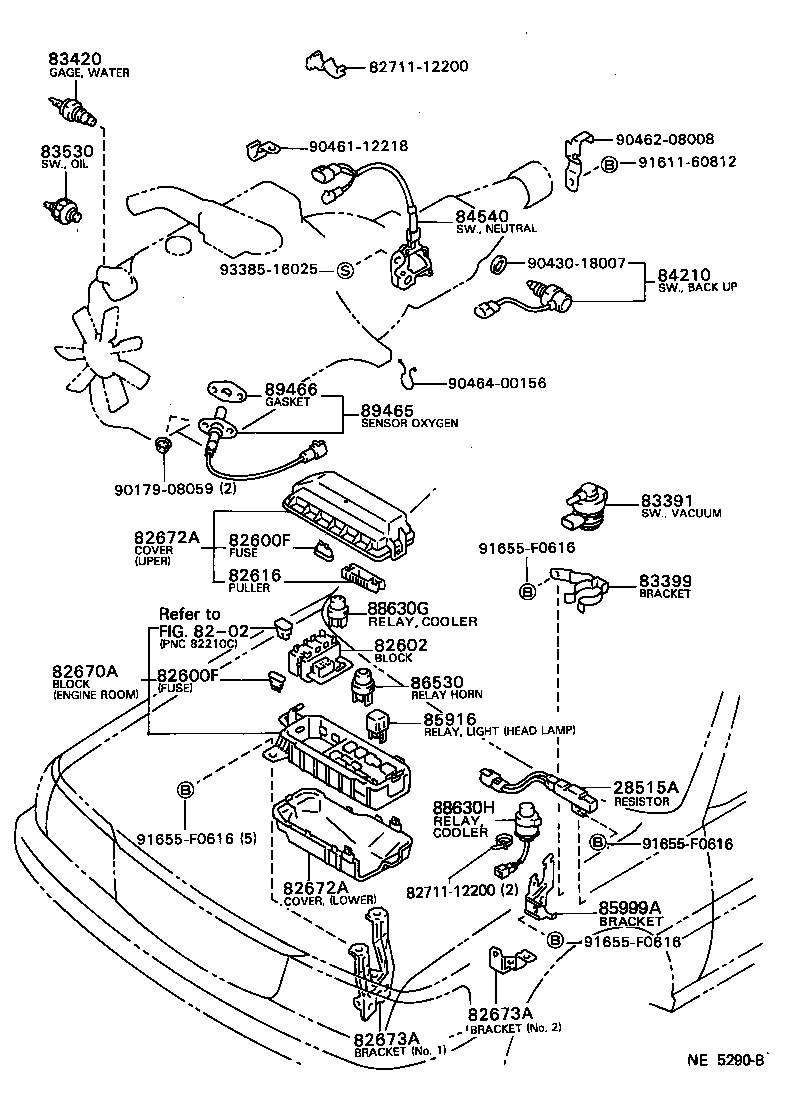

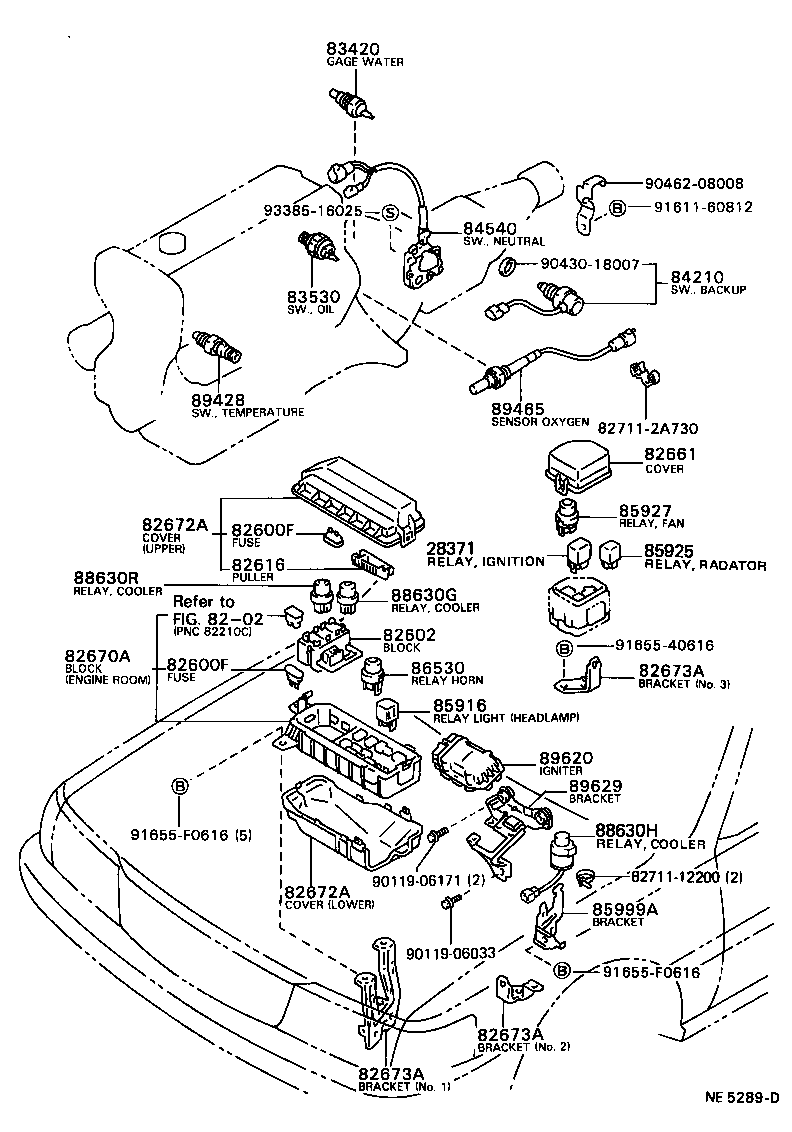

Illustrations
Part groups
| PNC | Description |
|---|---|
| 28300 | Relay Assy, Starter |
| 28371 | Relay, Ignition, NO.1 |
| 28380A | Resister, Fuel Pump |
| 28380B | Bracket, Fuel Pump Resister |
| 28515A | Resistor, Solenoid |
| 28610 | Relay Assy, Intake Heater OR Glow Plug |
| 28621 | Resistor, Glow Plug |
| 81980 | Flasher Assy, Turn Signal |
| 82600F | Fuse, Fuse Block |
| 82600M | Fuse, Medium Current |
| 82602 | Block Sub-assy, Relay |
| 82616 | Puller, Fuse |
| 82641 | Relay, Integration NO.1 |
| 82650 | Breaker Assy, Wiring Circuit, NO.1 |
| 82661 | Cover, Relay Block, NO.1 |
| 82670A | Block Assy, Junction, NO.1 |
| 82672A | Cover, Junction Block |
| 82673A | Bracket, Junction Block, NO.1 |
| 83301 | Gage Sub-assy, Fuel Sender (FOR LPG TANK) |
| 83302 | Body Sub-assy, Fuel Sender Gage |
| 83320 | Gage Assy, Fuel Sender |
| 83361 | Gasket, Fuel Sender Gage |
| 83390 | Switch Assy, Vacuum Warning |
| 83391 | Switch, Vacuum |
| 83399 | Bracket, Vacuum Switch |
| 83420 | Gage Assy, Water Temperature Sender |
| 83530 | Switch Assy, Oil Pressure (FOR ENGINE) |
| 83650 | Fusee |
| 84091 | Switch Set, Satellite |
| 84091B | Bulb, Satellite Switch |
| 84110 | Switch Assy, Light Control, NO.1 |
| 84118 | Knob, Light Control Rheostat |
| 84119 | Rheostat, Light Control |
| 84140 | Switch Assy, Headlamp Dimmer |
| 84210 | Switch Assy, Back-up Lamp |
| 84233 | Switch Assy, Courtesy Lamp (FOR FRONT DOOR) |
| 84234 | Switch Assy, Courtesy Lamp (FOR REAR DOOR) |
| 84236 | Switch Assy, Courtesy Lamp(FOR LUGGAGE COMPARTMENT ROOM) |
| 84242 | Switch, Glove Box Lamp |
| 84246 | Switch, Foot Lamp |
| 84290 | Switch Assy, Limit |
| 84305 | Slipring, Steering Sensor |
| 84310 | Switch Assy, Turn Signal |
| 84312 | Plate, Horn Contact |
| 84316 | Unit, Turn Signal |
| 84340 | Switch Assy, Stop Lamp |
| 84340C | Switch Assy, Stop Lamp (FOR ASSISTANT) |
| 84450 | Switch Assy, Ignition OR Starter |
| 84461 | Switch, Level Warning |
| 84532 | Switch, Room Lamp Retainer |
| 84540 | Switch Assy, Neutral Start |
| 84550 | Switch Assy, Parking Brake |
| 84560 | Switch Assy, Fuel Valve Control |
| 84650 | Switch Assy, Windshield Wiper |
| 84656A | Bezel, Switch |
| 84660C | Switch, Cooler |
| 84730 | Switch Assy, Heater Blower |
| 84730B | Bulb, Heater Blower Switch |
| 84742 | Switch, Slide Roof Limit |
| 84750A | Switch Assy, Seat |
| 84790 | Switch Assy, Rear Window Defogger |
| 84790D | Switch Assy, Windshield Defogger |
| 84810 | Switch Assy, Power Window Regulator |
| 84820 | Master Switch Assy, Power Window Regulator |
| 84870A | Switch Assy, Outer Mirror |
| 84920 | Switch Assy, Power Seat |
| 84921 | Knob, Power Seat Switch |
| 84931B | Switch, Door Control |
| 84956A | Bracket, Hand Brake Signal Switch |
| 85432 | Solenoid, Key Interlock |
| 85500 | Lighter Assy, Cigarette |
| 85513 | Cover, Cigarette Lighter |
| 85515 | Stay, Cigarette Lighter Bezel |
| 85910C | Relay Assy (FOR HEATER BLOWER MOTOR) |
| 85910T | Relay, Lpg |
| 85912 | Relay, Defogger |
| 85916 | Relay, Light Control |
| 85916D | Relay, Fog Lamp |
| 85916F | Relay, Cornering Lamp |
| 85925 | Relay, Radiator Fan |
| 85927 | Relay, Cooling Fan |
| 85930 | Relay Assy, Power Window |
| 85931 | Relay, Emission Control |
| 85931B | Relay, Fuel Heater |
| 85933 | Computer, Shift Lock Control |
| 85940 | Relay Assy, Windshield Wiper |
| 85940B | Relay Assy, Rear Wiper |
| 85940C | Relay Assy, Side Wiper |
| 85980 | Relay Assy, Door Control |
| 85999A | Bracket, Relay, NO.2 |
| 85999C | Bracket, Relay, NO.3 |
| 86530 | Relay Assy, Horn |
| 86649 | Relay, Speed Warning |
| 87989 | Relay, Mirror Control |
| 88630G | Relay Assy, Cooler |
| 88630H | Relay Assy, Cooler |
| 88630R | Relay Assy, Cooler, NO.3 |
| 88635E | Resistor, Cooler |
| 89140 | Computer,Assy Mirror Viblation Control |
| 89257 | Computer, Cooling Fan |
| 89373 | Sensor, Lamp Failure Indicator |
| 89390 | Relay, Brake Warning |
| 89421D | Sensor, Turbo Pressure |
| 89425 | Sensor, Exhaust Gas Temperature |
| 89428 | Switch, Temperature Detect, NO.2 |
| 89429 | Sensor, Oil Temperature |
| 89465 | Sensor, Oxygen |
| 89466 | Gasket, Oxygen Sensor |
| 89550 | Computer Assy, Emission Control |
| 89551 | Computer, Emission Control |
| 89615 | Sensor, Knock Control |
| 89620 | Igniter Assy |
| 89629 | Bracket, Igniter Assy |
| 89629A | Bracket, Igniter, NO.2 |
| 89650 | Computer Assy, Power Steering |
| 89667B | Bracket, Engine Control Computer, NO.1 |
| 89668B | Bracket, Engine Control Computer, NO.2 |
| 89669D | Bracket, Engine Control Computer, NO.3 |
| 89720 | Computer Assy, Sliding Roof Control |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
