Toyota Crown/Crown Majesta
1991-10 → 1995-08 · chassis JZS14#,LS141,UZS14#,GS141 · catalogue 331180 · Japan
Discontinued model
Data version 1996-03

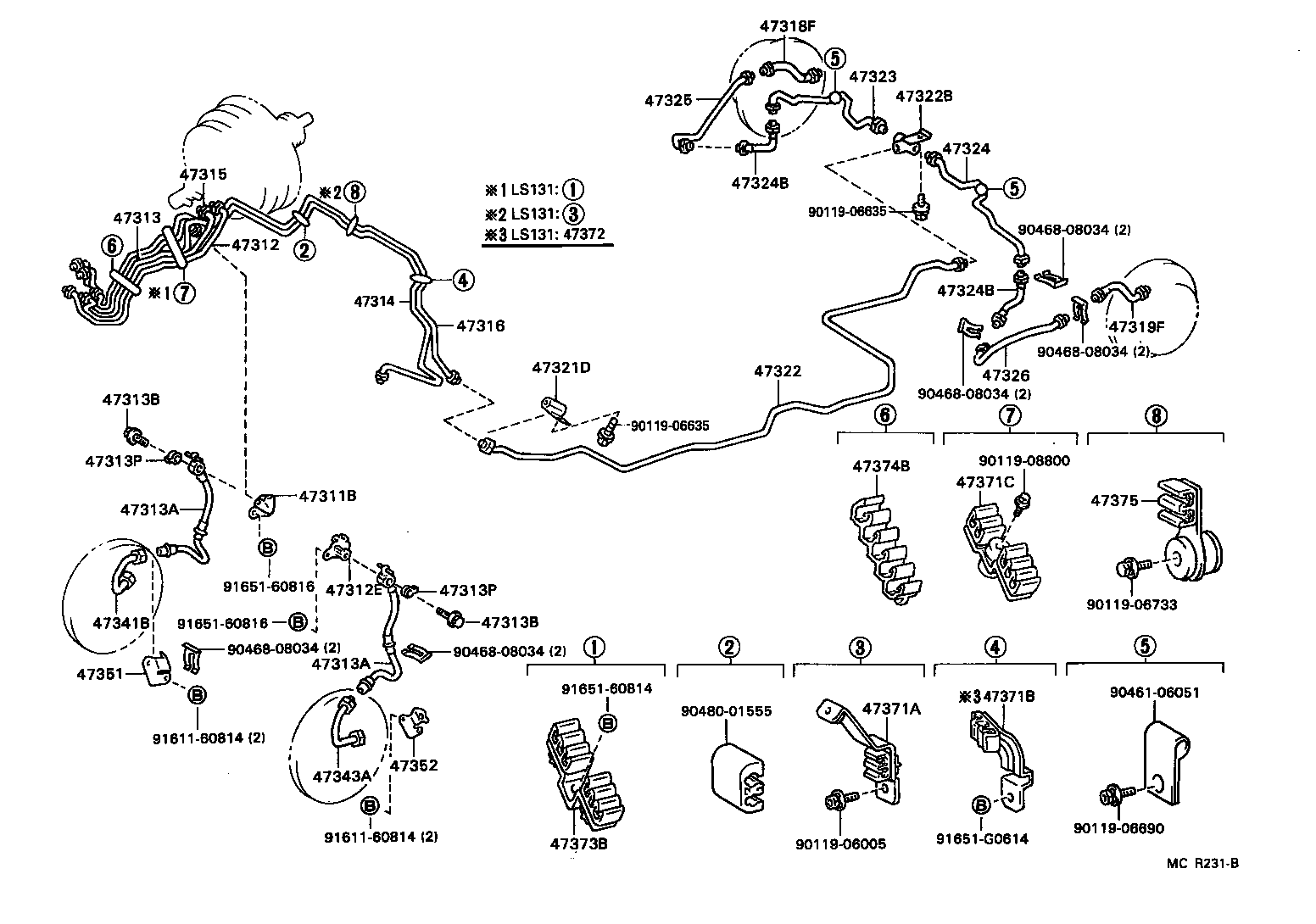

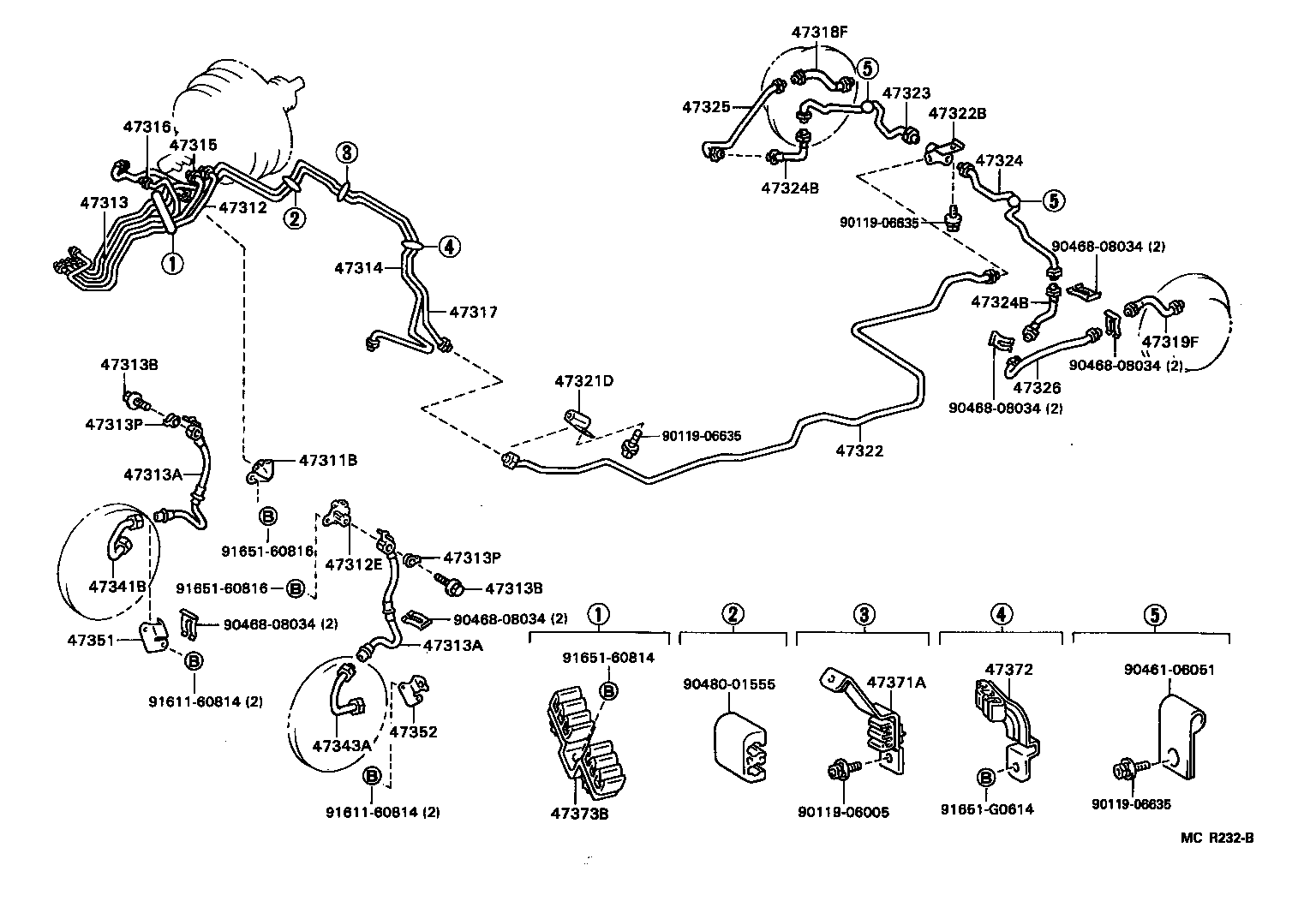

Brake Tube & Clamp
89 part groups · 17 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 31478F | Cap, Bleeder Plug(FOR BRAKE TRACTION ACTUATOR) |
| 31478G | Cap, Bleeder Plug(FOR BRAKE TRACTION ACCUMULATOR) |
| 44510 | Actuator Assy, Brake |
| 44510A | Hose, Pressure |
| 44545D | Holder, Brake Actuator Bolt |
| 44546A | Cushion, Brake Actuator Bolt |
| 44551 | Tube, Brake Actuator, NO.1 |
| 44551A | Way, NO.1(FOR BRAKE ACTUATOR) |
| 44551B | Hose, Brake Actuator |
| 44552 | Tube, Brake Actuator, NO.2 |
| 44553 | Tube, Brake Actuator, NO.3 |
| 44554 | Tube, Brake Actuator, NO.4 |
| 44591 | Bracket, Brake Actuator, NO.1 |
| 44592 | Bracket, Brake Actuator, NO.2 |
| 44593 | Bracket, Brake Actuator, NO.3 |
| 44597 | Clamp, Brake Actuator Connector, NO.1 |
| 44597A | Clamp, Brake Actuator Connector, NO.2 |
| 44597C | Clamp, Brake Actuator Connector |
| 44598A | Cover, Brake Actuator |
| 44598B | Cover, Brake Actuator |
| 44785B | Gasket, Brake Booster |
| 47070 | Pump Assy, Brake Booster |
| 47070A | Wire Sub-assy, Brake Actuator Coil Lead |
| 47311 | Tube, Front Brake, NO.1 |
| 47311B | Way, NO.1(FOR FRONT BRAKE TUBE) |
| 47312 | Tube, Front Brake, NO.2 |
| 47312E | Way, NO.2(FOR FRONT BRAKE TUBE) |
| 47313 | Tube, Front Brake, NO.3 |
| 47313A | Hose, Flexible, NO.1(FOR FRONT) |
| 47313B | Bolt, Union(FOR FRONT FLEXIBLE HOSE) |
| 47313P | Gasket(FOR FRONT FLEXIBLE HOSE) |
| 47314 | Tube, Front Brake, NO.4 |
| 47315 | Tube, Front Brake, NO.5 |
| 47316 | Tube, Front Brake, NO.6 |
| 47317 | Tube, Front Brake, NO.7 |
| 47318D | Bolt, Union(FOR REAR FLEXIBLE HOSE) |
| 47318E | Gasket(FOR REAR FLEXIBLE HOSE) |
| 47318F | Hose, Flexible(FOR REAR RH) |
| 47319F | Hose, Flexible(FOR REAR LH) |
| 47321 | Tube, Rear Brake, NO.1 |
| 47321A | Way(FOR REAR BRAKE TUBE) |
| 47321D | Way, NO.1(FOR REAR BRAKE TUBE) |
| 47322 | Tube, Rear Brake, NO.2 |
| 47322B | Way, NO.2(FOR REAR BRAKE TUBE) |
| 47323 | Tube, Rear Brake, NO.3 |
| 47324 | Tube, Rear Brake, NO.4 |
| 47324B | Hose, Flexible(FOR REAR BRAKE TUBE, NO.2) |
| 47325 | Tube, Rear Brake, NO.5 |
| 47326 | Tube, Rear Brake, NO.6 |
| 47327 | Tube, Rear Brake, NO.7 |
| 47328 | Tube, Rear Brake, NO.8 |
| 47329 | Tube, Rear Brake, NO.9 |
| 47341B | Tube, Wheel Cylinder, Front RH NO.1 |
| 47343A | Tube, Wheel Cylinder, Front LH NO.1 |
| 47351 | Bracket, Flexible Hose(FOR FRONT RH) |
| 47352 | Bracket, Flexible Hose(FOR FRONT LH) |
| 47371A | Clamp, Brake Tube, NO.1 |
| 47371B | Clamp, Brake Tube, NO.6 |
| 47371C | Clamp, Brake Tube, NO.7 |
| 47371D | Clamp, Brake Tube, NO.8 |
| 47371E | Clamp, Brake Tube, NO.9 |
| 47371F | Clamp, Brake Tube, NO.10 |
| 47371G | Clamp, Brake Tube, NO.11 |
| 47372 | Clamp, Brake Tube, NO.2 |
| 47373B | Clamp, Brake Tube, NO.3 |
| 47374B | Clamp, Brake Tube, NO.4 |
| 47375 | Clamp, Brake Tube, NO.5 |
| 47378 | Protector, Brake Tube |
| 47388 | Protector, Brake Tube, Lower |
| 47547G | Plug, Bleeder(FOR BRAKE TRACTION ACTUATOR) |
| 47547H | Plug, Bleeder(FOR BRAKE TRACTION ACCUMULATOR) |
| 47950 | Accumulator Assy, Brake Booster |
| 47950A | Spring, Compression |
| 47950B | Ring, O, NO.1(FOR BRAKE BOOSTER ACCUMLATOR) |
| 47950C | Ring, O, NO.2(FOR BRAKE BOOSTER ACCUMLATOR) |
| 47955 | Pipe, Brake Booster Accumulator |
| 47956 | Cover, Brake Booster Accumulator |
| 47960 | Pump Assy, Brake Booster |
| 47962 | Collar, Brake Booster Pump |
| 47963 | Shaft, Brake Booster Pump |
| 47964 | Washer, Brake Booster Pump |
| 47965 | Bush, Brake Booster Pump |
| 47966 | Pipe, Brake Booster Pump Oil |
| 47967 | Bracket, Brake Booster Pump |
| 47968 | Bracket, Brake Booster Pump, NO.2 |
| 47969 | Cushion, Brake Booster Tube |
| 47990 | Actuator Assy, Brake Traction |
| 47997 | Label, Brake Booster Accumlator Caution, NO.1 |
| 47999 | Bracket, Brake Traction Actuator, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
