Toyota Hiace/Regiusace
1989-08 → 2005-01 · chassis KZH1##,LH1##,RZH1##,TRH1## · catalogue 711140 · Japan
Discontinued model
Data version 2005-07

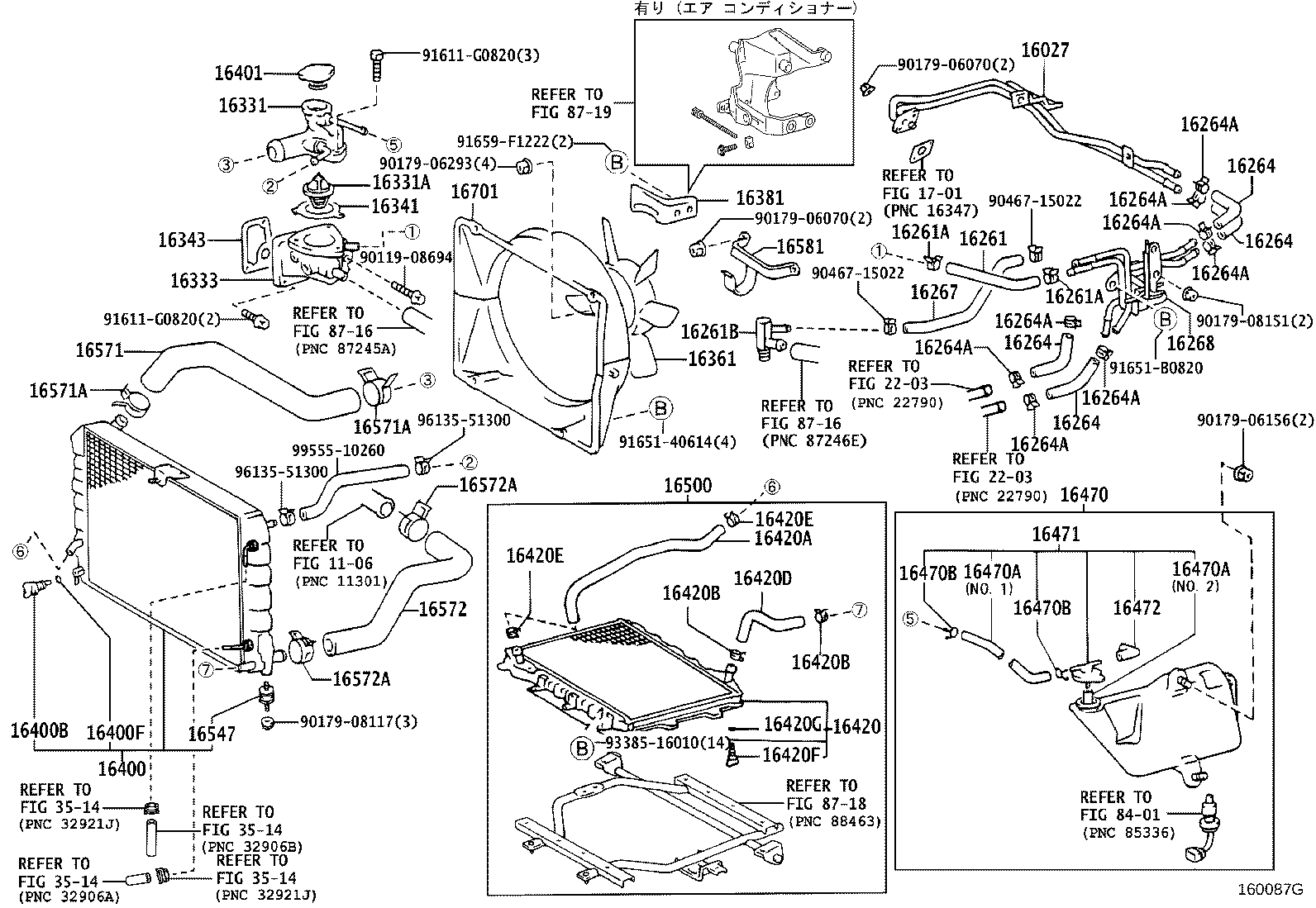

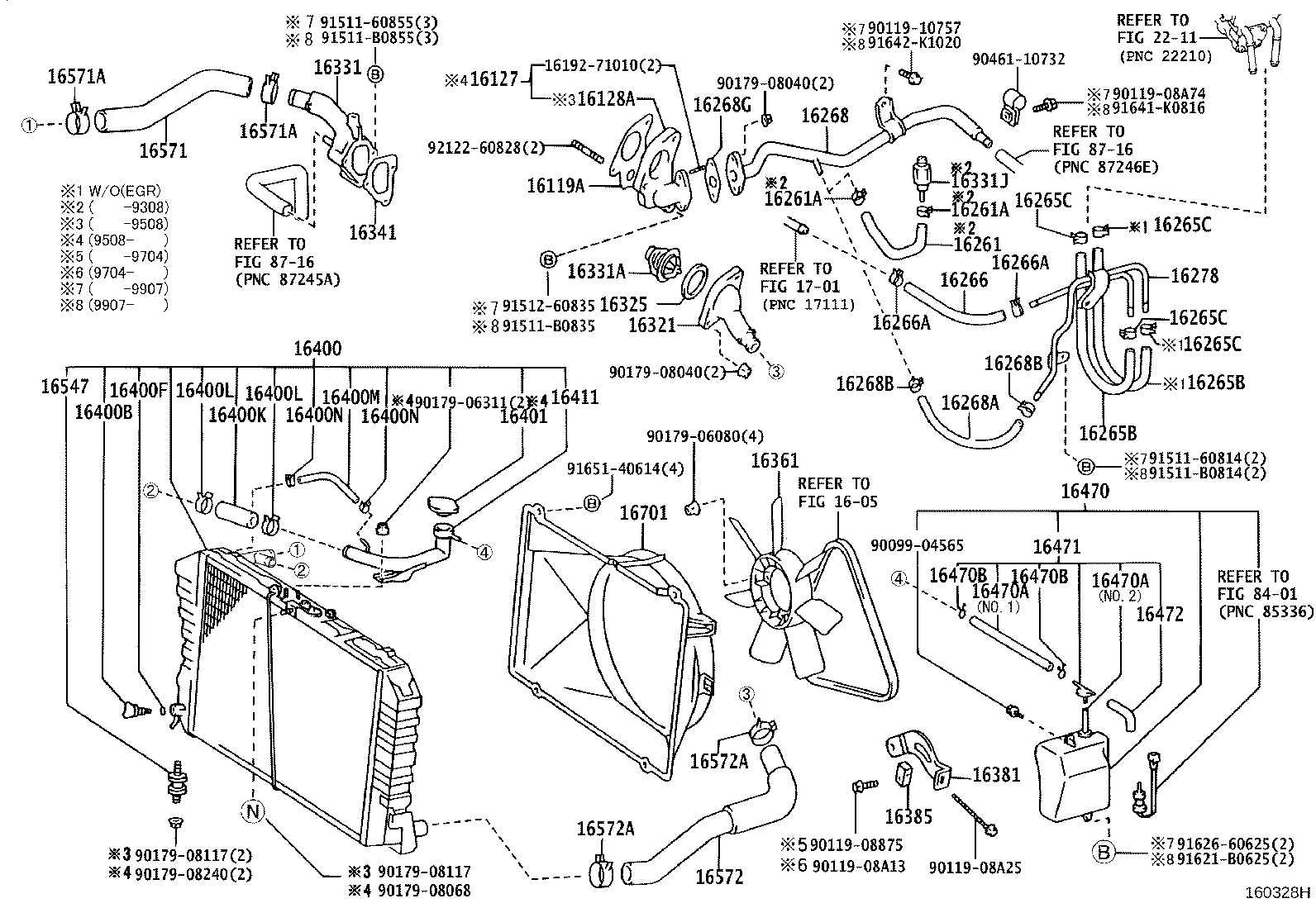

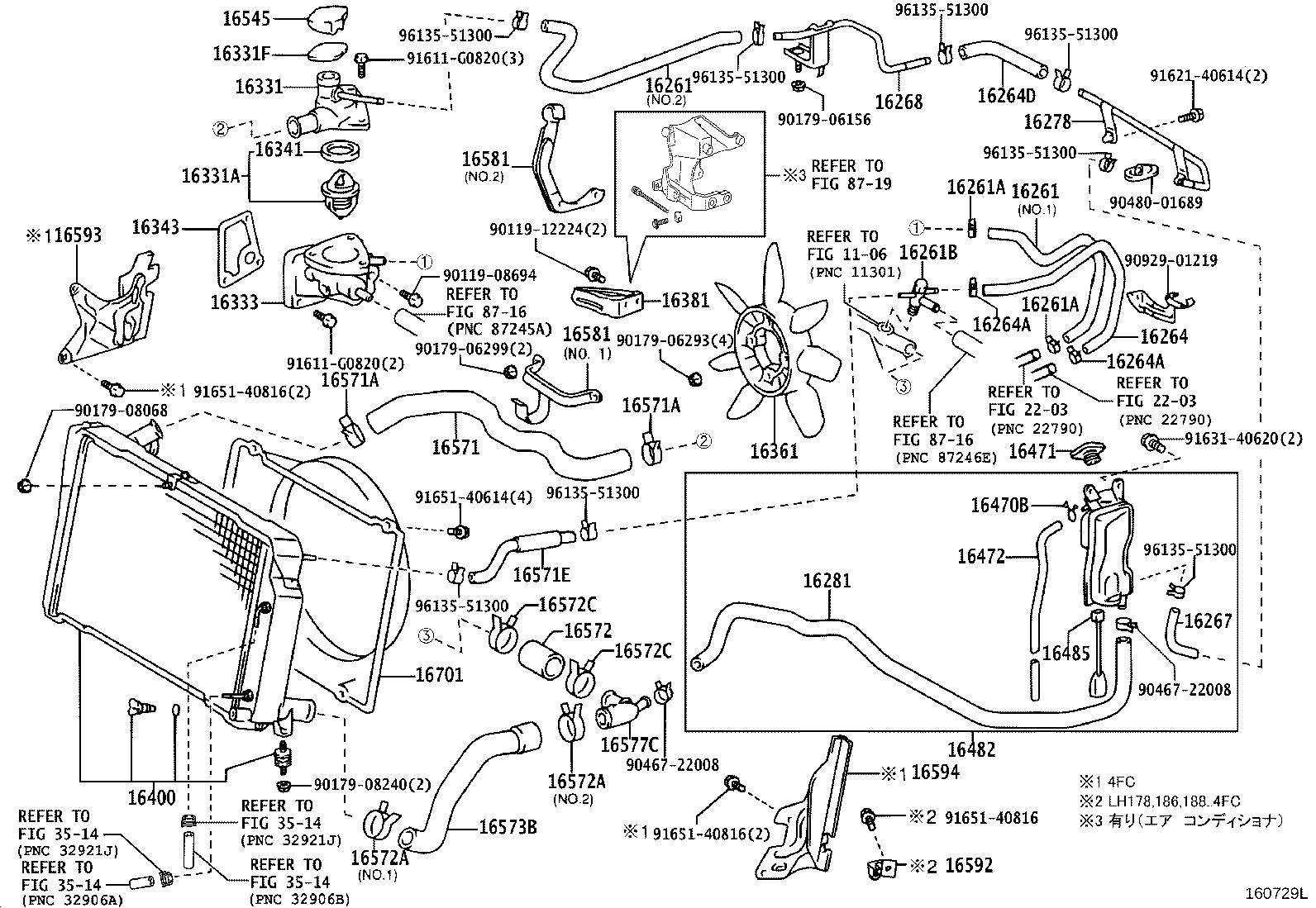

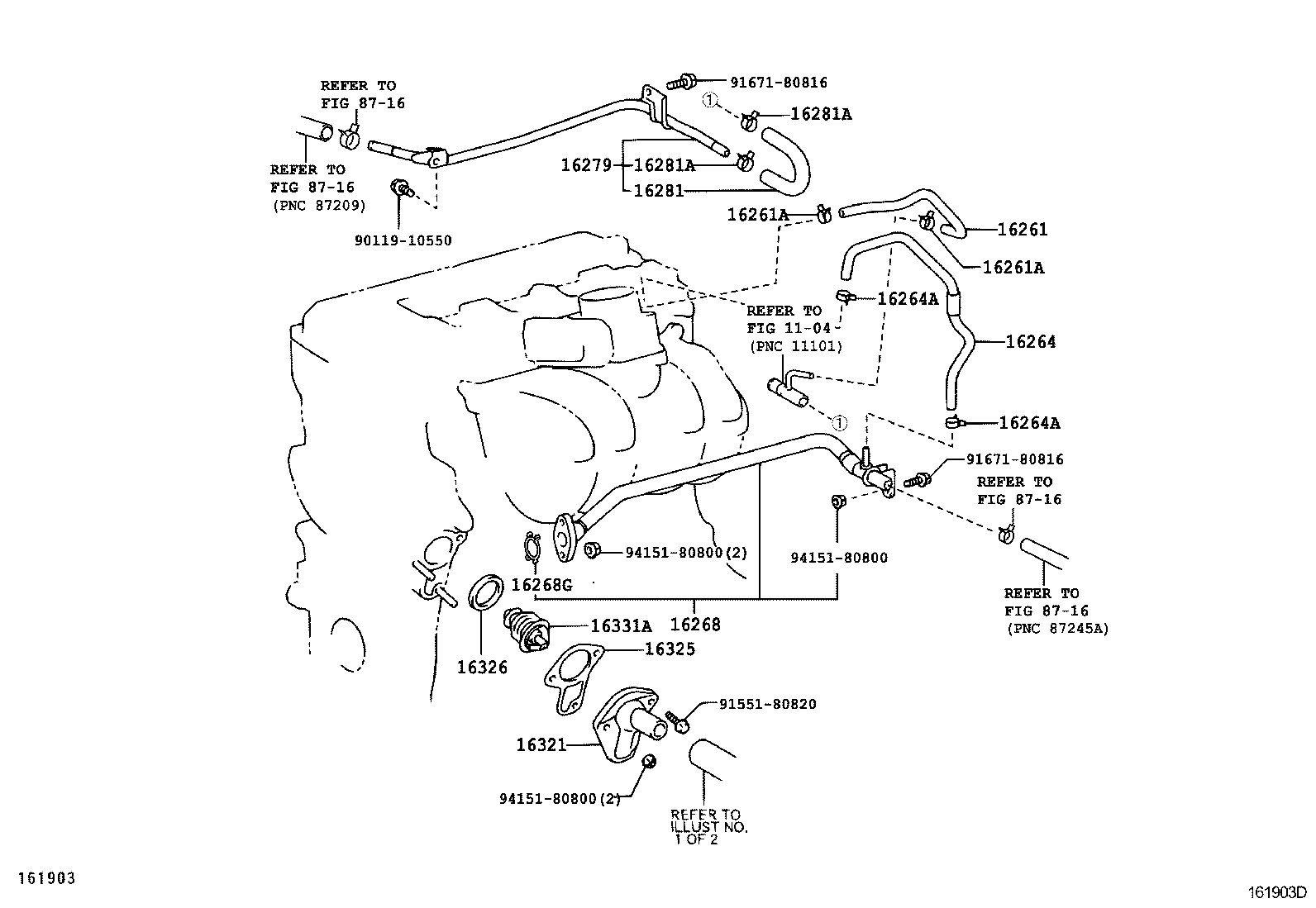

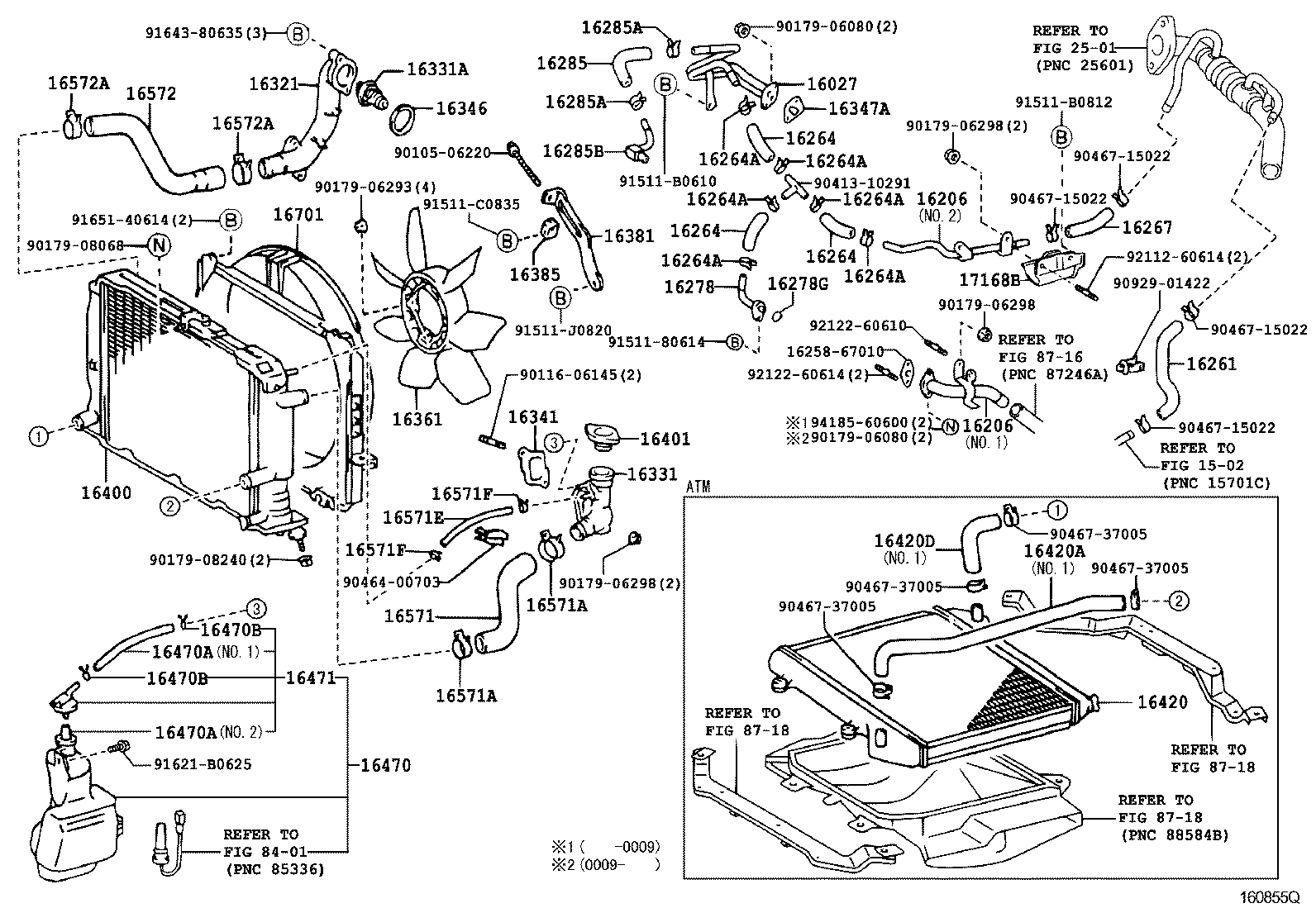

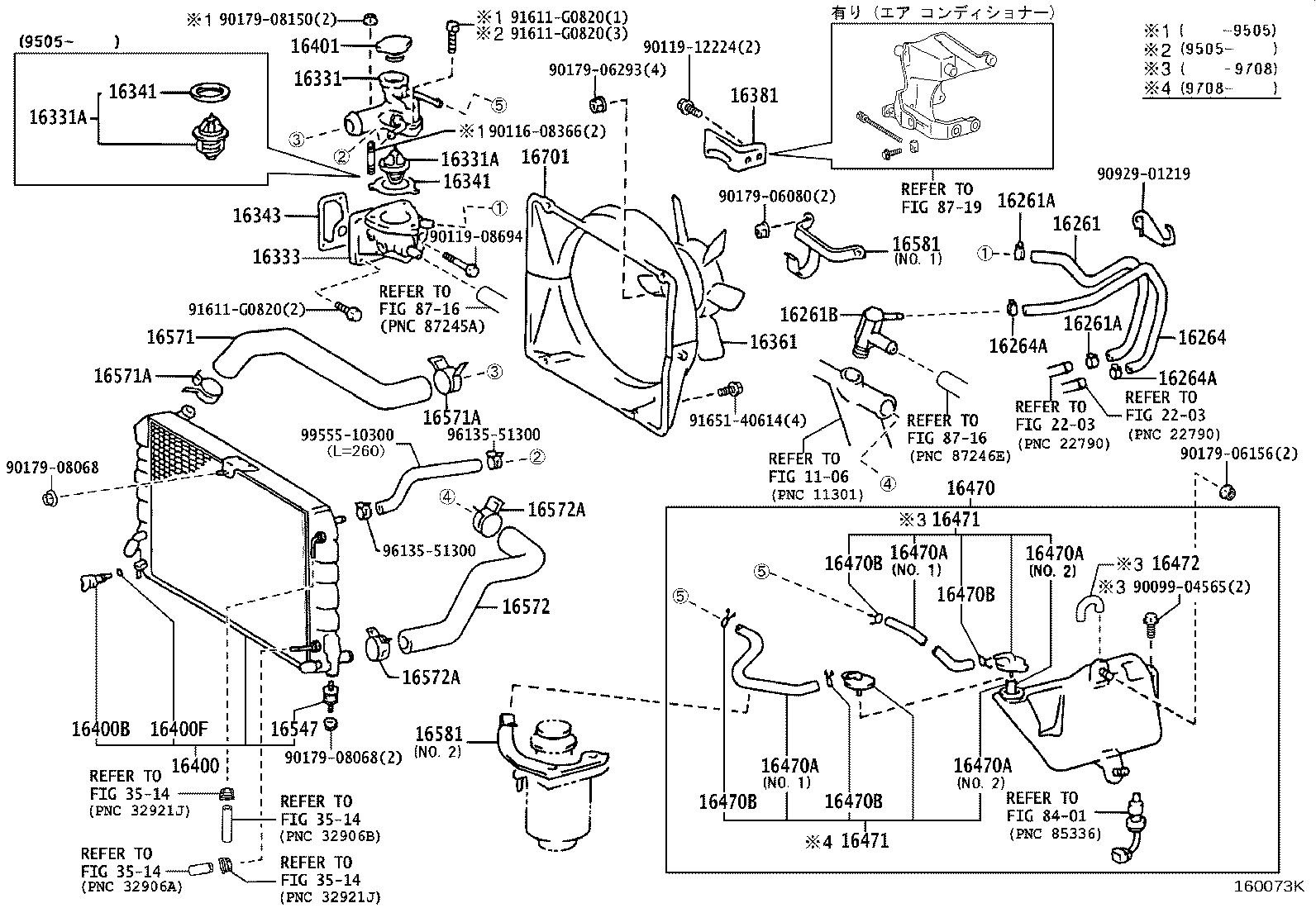

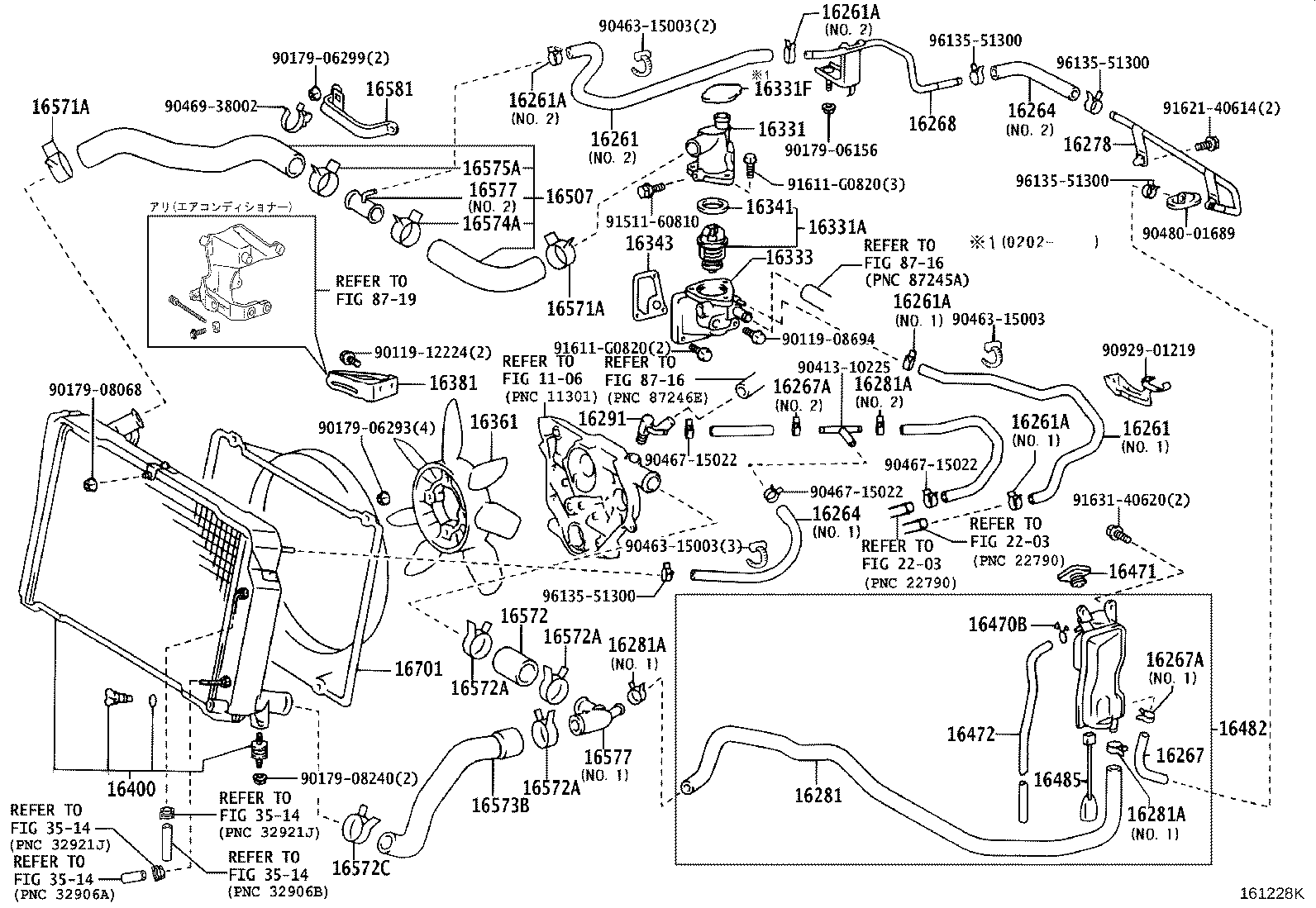

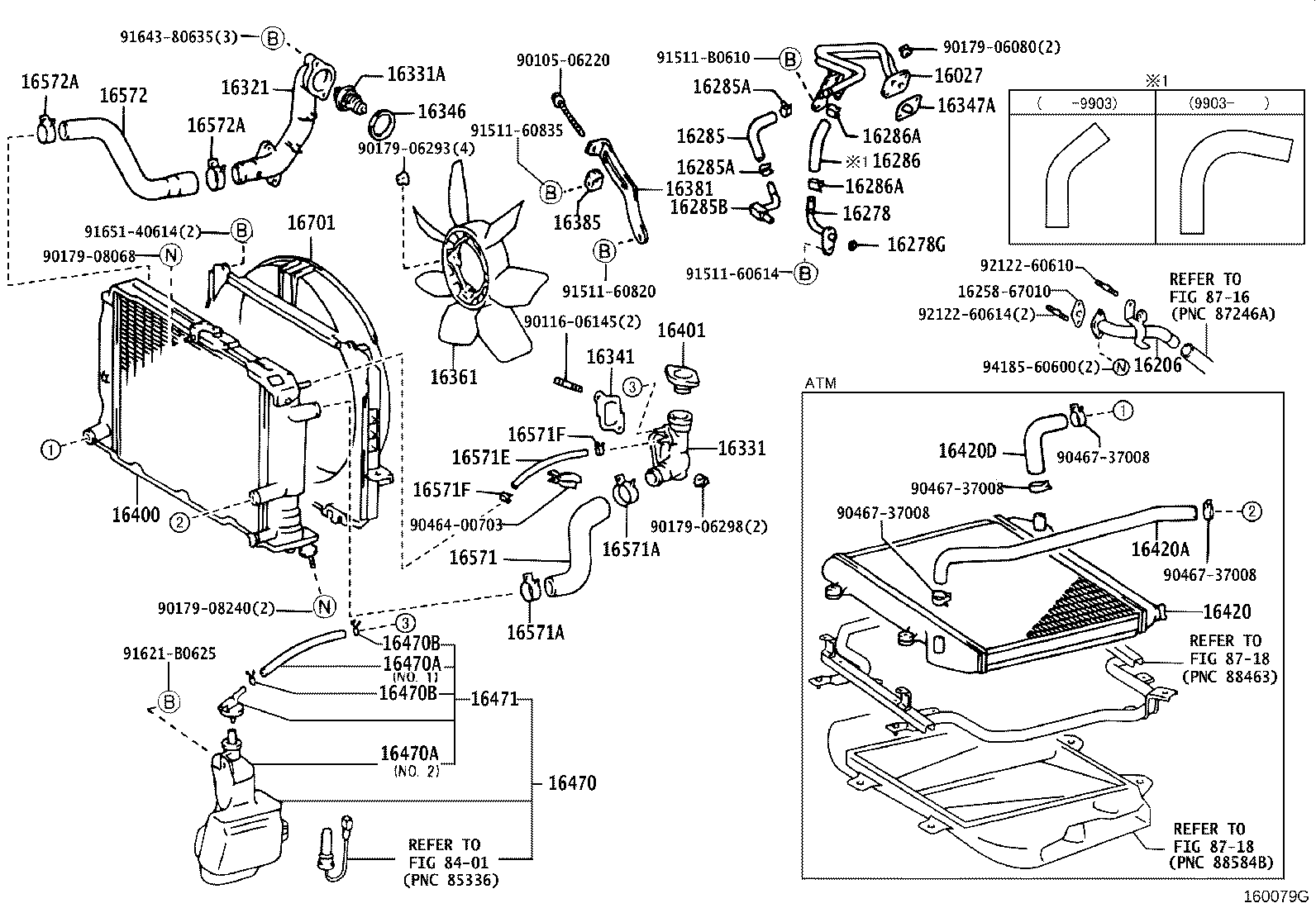

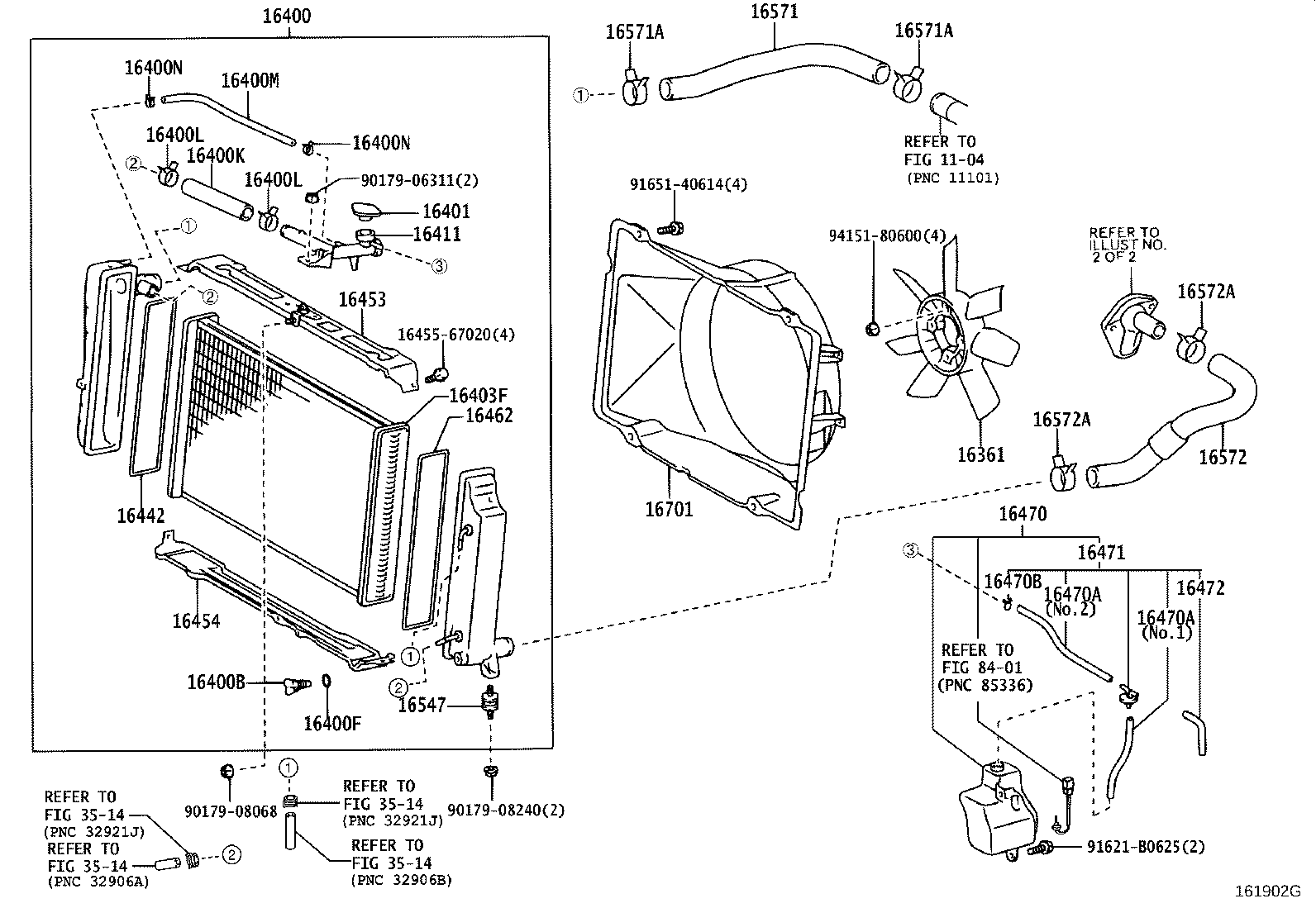

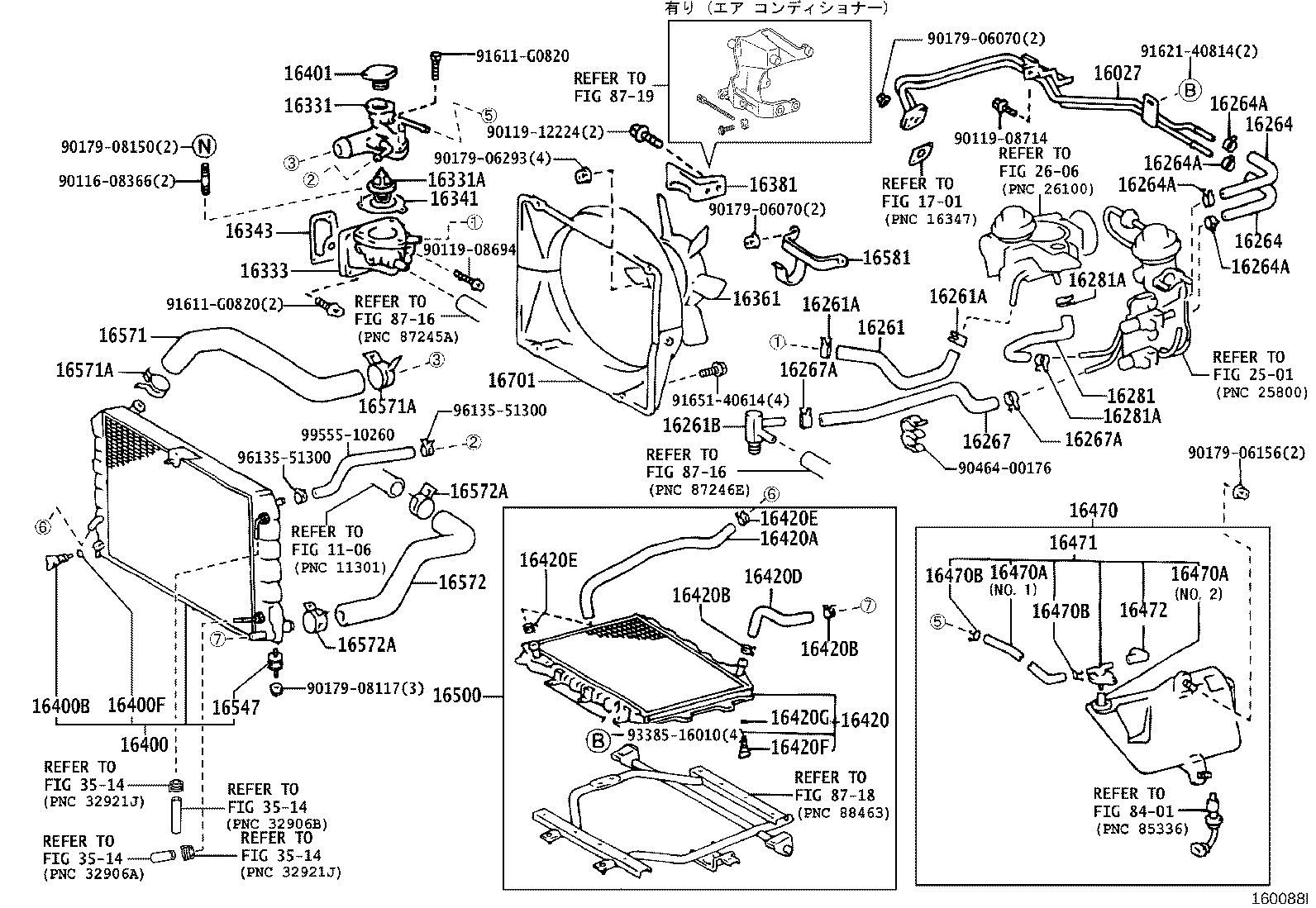

Radiator & Water Outlet
113 part groups · 16 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 16027 | Pipe Sub-assy, Turbo Water, NO.1 |
| 16119A | Gasket, Thermostat Guide |
| 16127 | Plate, Water Pump Thermostat Guide |
| 16128A | Plate, Water Pump Thermostat Guide |
| 16206 | Pipe Sub-assy, Water By-pass |
| 16261 | Hose, Water By-pass |
| 16261A | Clamp OR Clip, Hose(FOR WATER BY-PASS HOSE) |
| 16261B | Union(FOR WATER BY-PASS HOSE) |
| 16262 | Hose, Water Inlet |
| 16262A | Clip(FOR WATER INLET HOSE) |
| 16264 | Hose, Water By-pass, NO.2 |
| 16264A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.2) |
| 16264D | Hose, Water By-pass, NO.2 |
| 16265B | Hose, Intake Manifold Water, NO.1 |
| 16265C | Clamp OR Clip(FOR INTAKE MANIFOLD WATER HOSE NO.1) |
| 16266 | Hose, Intake Manifold Water, NO.2 |
| 16266A | Clamp OR Clip(FOR INTAKE MANIFOLD WATER HOSE, NO.2) |
| 16267 | Hose, Water By-pass, NO.3 |
| 16267A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.3) |
| 16268 | Pipe, Water By-pass, NO.1 |
| 16268A | Hose(FOR WATER BY-PASS PIPE) |
| 16268B | Clamp OR Clip, Hose(FOR WATER BY-PASS PIPE) |
| 16268G | Gasket(FOR WATER BY-PASS PIPE) |
| 16278 | Pipe, Water By-pass, NO.2 |
| 16278G | Ring, O(FOR WATER BY-PASS NO.2 PIPE) |
| 16279 | Pipe, Water By-pass, NO.3 |
| 16281 | Hose, Water By-pass, NO.4 |
| 16281A | Clamp OR Clip(FOR WATER BY-PASS HOSE NO.4) |
| 16285 | Hose, Turbo Water, NO.2 |
| 16285A | Clip(FOR TURBO WATER HOSE NO.2) |
| 16285B | Union(FOR TURBO WATER HOSE NO.2) |
| 16286 | Hose, Turbo Water, NO.3 |
| 16286A | Clip(FOR TURBO WATER HOSE NO.3) |
| 16290C | Pump Assy, Water W/Motor & Bracket |
| 16291 | Joint, Water Hose |
| 16321 | Inlet, Water |
| 16325 | Gasket, Water Inlet Housing, NO.1 |
| 16326 | Gasket, Water Inlet Housing, NO.2 |
| 16331 | Outlet, Water |
| 16331A | Thermostat |
| 16331F | Cap Sub-assy(FOR WATER OUTLET) |
| 16331J | Thermostat, Manifold |
| 16333 | Housing, Water Outlet |
| 16341 | Gasket, Water Outlet |
| 16343 | Gasket, Water Outlet Housing |
| 16346 | Gasket, Thermostat |
| 16347A | Gasket(FOR TURBO WATER PIPE) |
| 16361 | Fan |
| 16381 | Bar, Fan Belt Adjusting |
| 16385 | Slider, Fan Belt Adjusting |

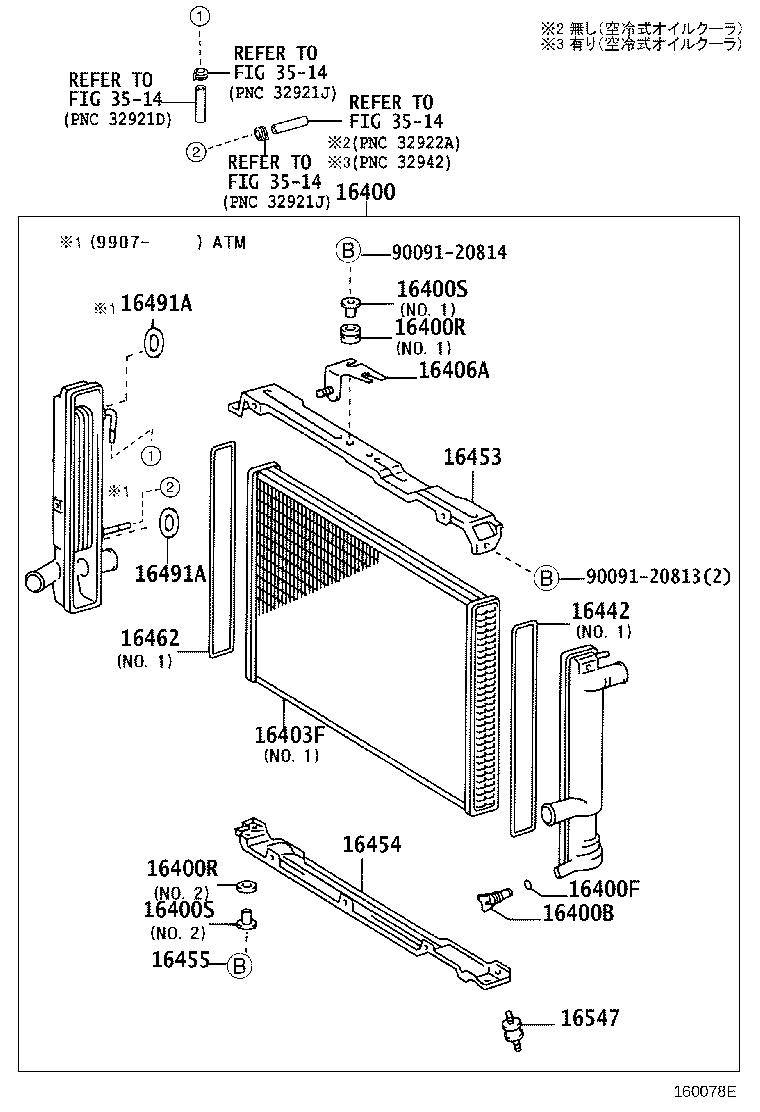

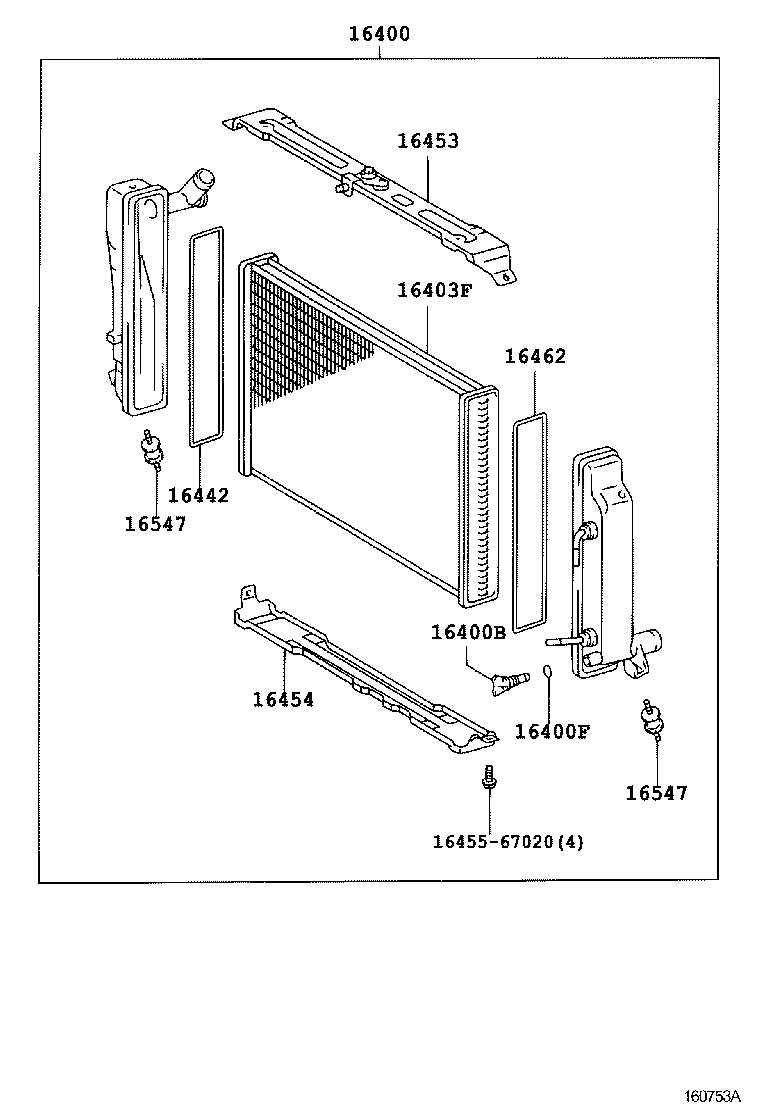

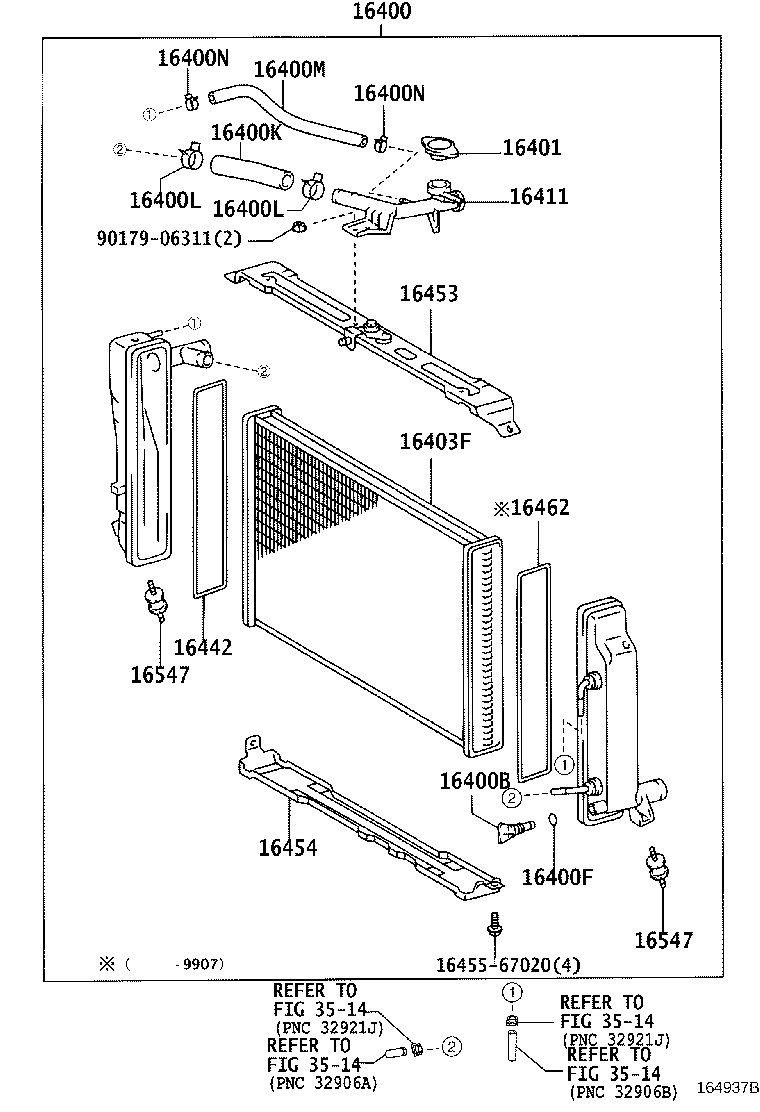

| 16400 | Radiator Assy |
| 16400B | Plug, Radiator Drain Cock |
| 16400F | Packing(FOR RADIATOR DRAIN COCK) |
| 16400K | Hose, Water, NO.1 |
| 16400L | Clamp, NO.1 |
| 16400M | Hose, Water, NO.2 |
| 16400N | Clamp, NO.2 |
| 16400R | Bushing(FOR RADIATOR) |
| 16400S | Collar(FOR RADIATOR) |
| 16401 | Cap Sub-assy, Radiator |
| 16401A | Cap Sub-assy, Radiator Reserve Tank |
| 16403F | Core Sub-assy, Radiator |
| 16406A | Support(FOR OIL COOLER) |
| 16411 | Pipe, Radiator Filler |

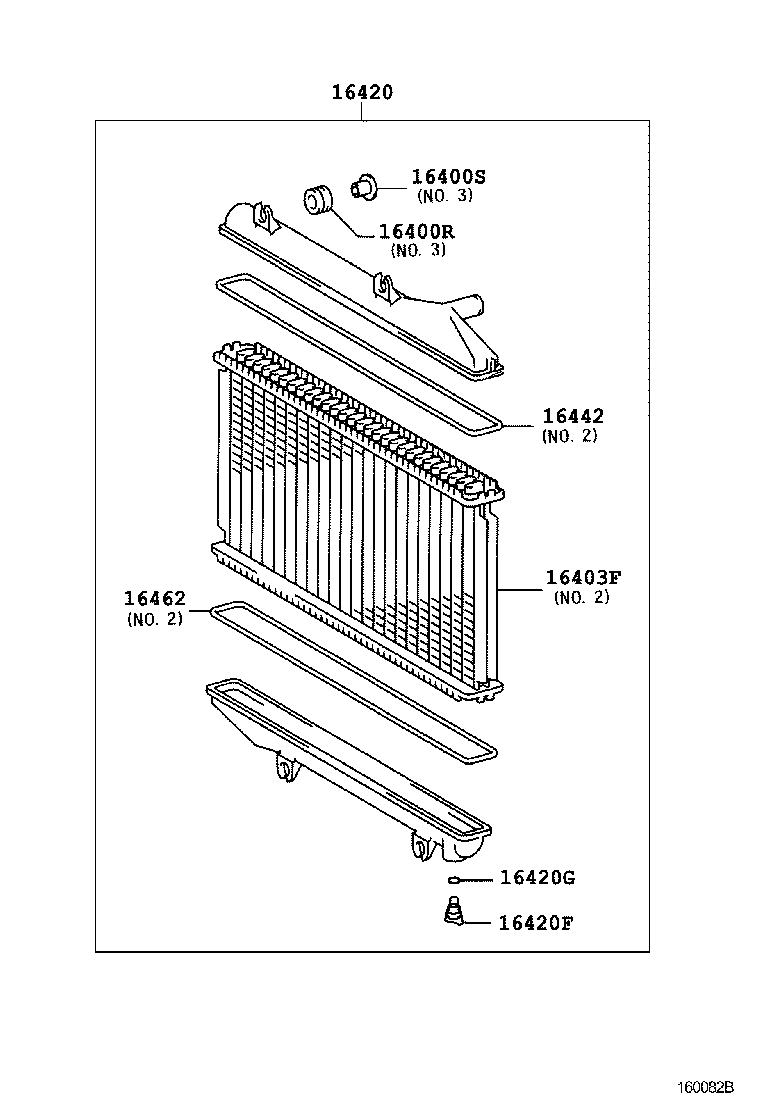

| 16420 | Radiator Assy, Sub |
| 16420A | Hose, Sub Radiator, Inlet |
| 16420B | Clamp, Sub Radiator Inlet Hose |
| 16420D | Hose, Sub Radiator, NO.2 |
| 16420E | Clamp OR Clip, Sub Radiator Hose |
| 16420F | Plug, Drain Cock(FOR SUB RADIATOR) |
| 16420G | Packing(FOR SUB RADIATOR) |
| 16442 | Ring, O(FOR RADIATOR UPPER TANK) |
| 16453 | Plate, Radiator Side |
| 16454 | Plate, Radiator Side |
| 16455 | Bolt, Radiator Side Support Plate |
| 16462 | Ring, O(FOR RADIATOR LOWER TANK) |
| 16470 | Tank Assy, Radiator Reserve |
| 16470A | Hose OR Pipe(FOR RADIATOR RESERVE TANK) |
| 16470B | Clamp OR Clip(FOR RADIATOR RESERVE TANK HOSE) |
| 16471 | Cap Sub-assy, Reserve Tank |
| 16472 | Hose, Breather |
| 16482 | Tank Sub-assy, Radiator Reserve |
| 16485 | Switch Assy, Level Warning |
| 16491A | Ring, O(FOR ATM OIL COOLER) |
| 16500 | Radiator Assy, Sub W/Fan |
| 16507 | Pipe Sub-assy, Radiator |

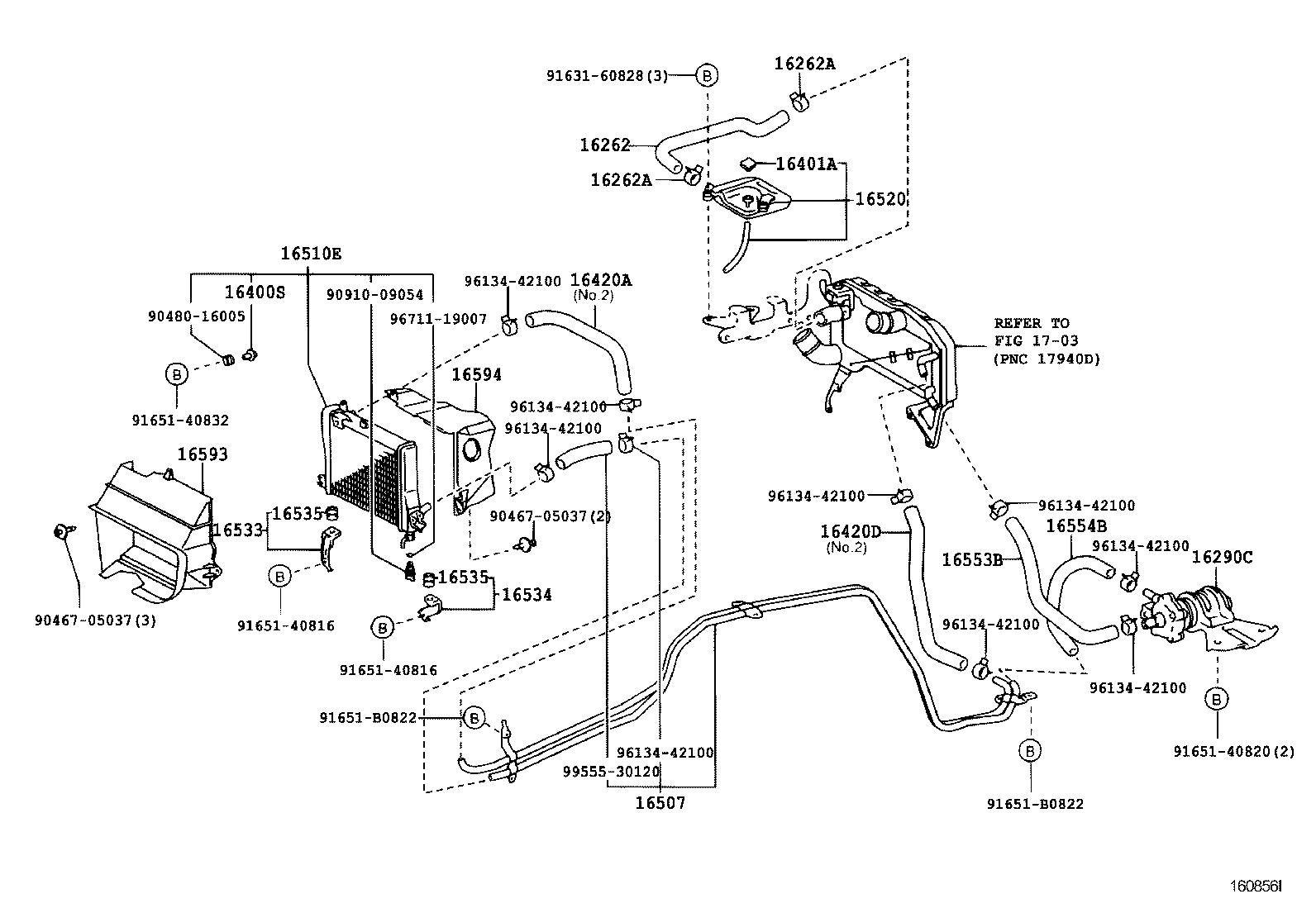

| 16510E | Sub-radiator Assy |
| 16520 | Filler Assy, Water |
| 16533 | Support, Radiator, Upper |
| 16534 | Support, Radiator, NO.2 |
| 16535 | Support, Radiator, Lower |
| 16545 | Cover, Radiator Cap |
| 16547 | Bush, Radiator Support, NO.1 |
| 16553B | Hose, Sub Radiator, NO.3 |
| 16554B | Hose, Sub Radiator, NO.4 |
| 16571 | Hose, Radiator, Inlet |
| 16571A | Clamp OR Clip, Hose(FOR RADIATOR INLET) |
| 16571E | Hose, Water |
| 16571F | Clamp OR Clip(FOR WATER HOSE) |
| 16572 | Hose, Radiator, Outlet |
| 16572A | Clamp OR Clip, Hose(FOR RADIATOR OUTLET NO.1) |
| 16572C | Clamp OR Clip, Hose(FOR RADIATOR OUTLET NO.2) |
| 16573B | Hose, Radiator, NO.3 |
| 16574A | Clip, Radiator Hose, NO.4 |
| 16575A | Clip, Radiator Hose, NO.5 |
| 16577 | Pipe, Radiator, NO.7 |
| 16577C | Pipe, Radiator |
| 16581 | Clamp, Hose(FOR WATER HOSE) |
| 16592 | Guide, Radiator Air, NO.3 |
| 16593 | Guide, Radiator Air, NO.1 |
| 16594 | Guide, Radiator Air, NO.2 |
| 16701 | Shroud Sub-assy, Fan |
| 17168B | Insulator, Exhaust Manifold Heat, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
