Toyota Dyna/Toyoace
1999-05 → 2007-05 · chassis BU3##,BZU3##,RZU3##,XZU3## · catalogue 751170 · Japan
Discontinued model
Data version 2007-10
Fuel Tank & Tube
141 part groups · 66 illustrations
Illustrations
770667L

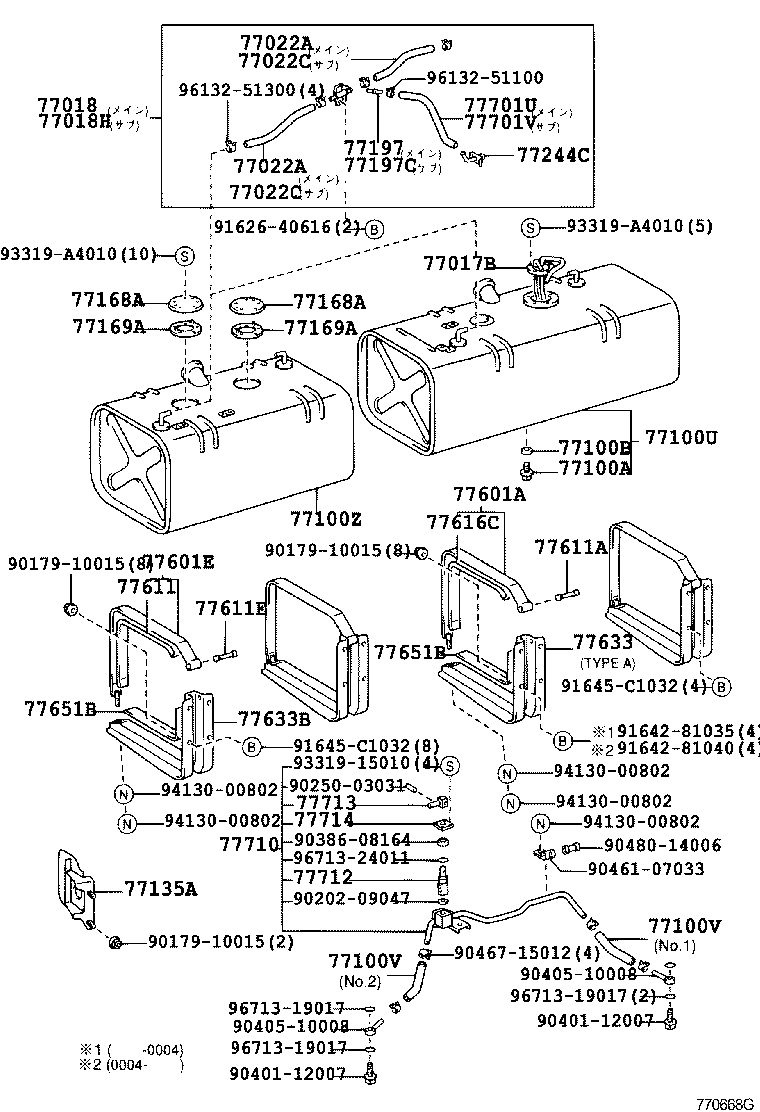

770668G

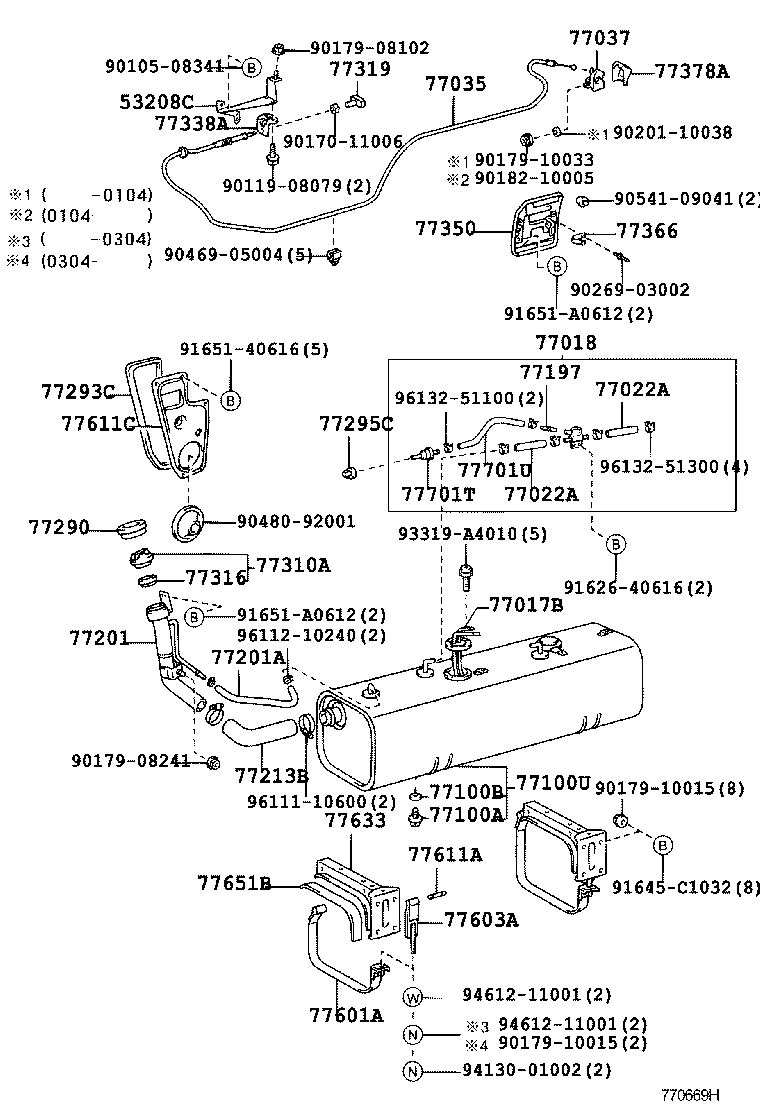

770669H
770670B

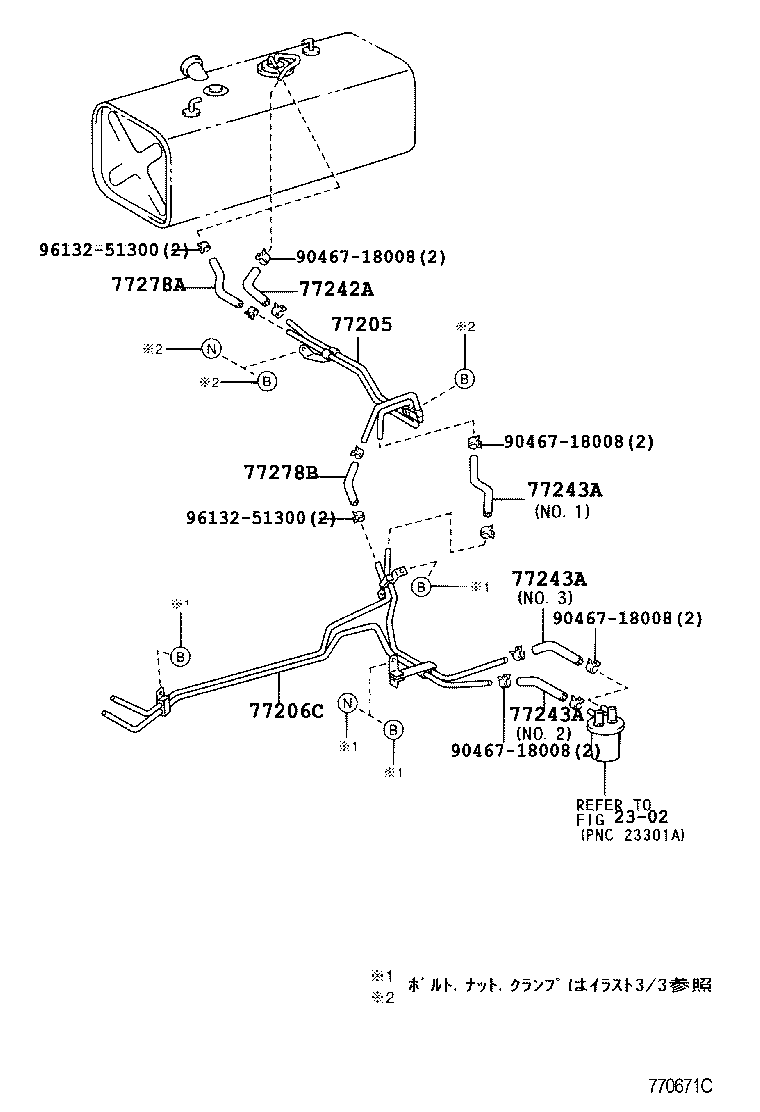

770671C
770671C
770671C

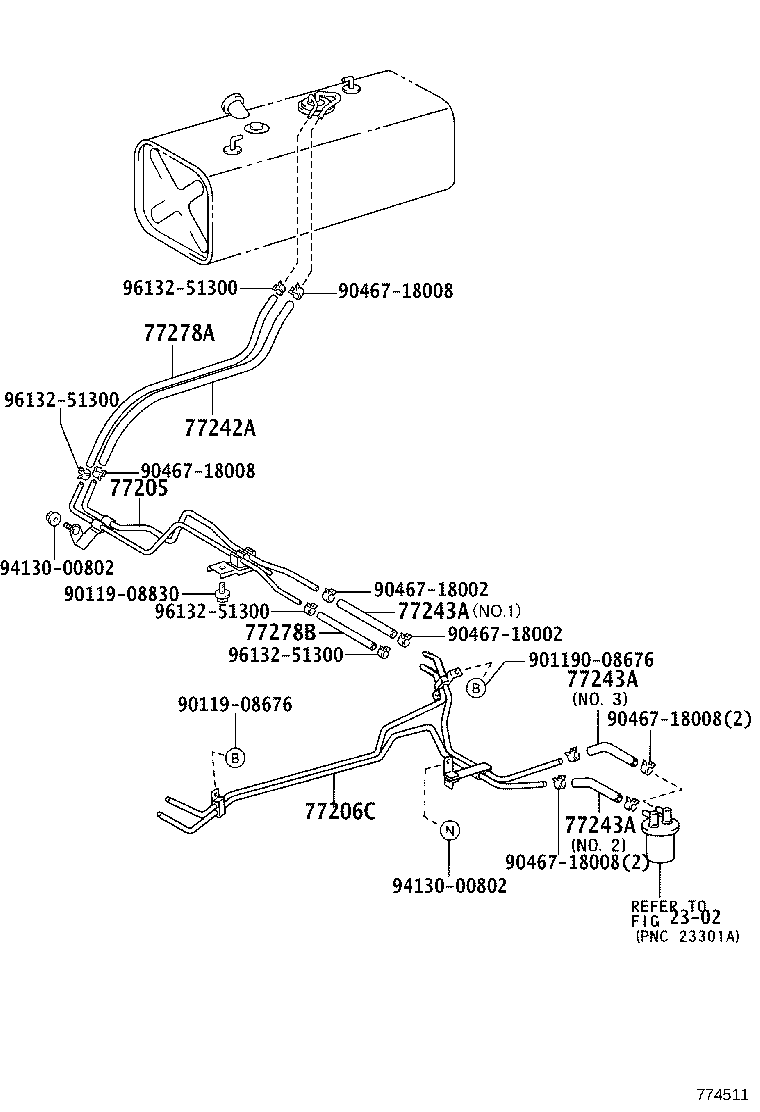

774511
770672B

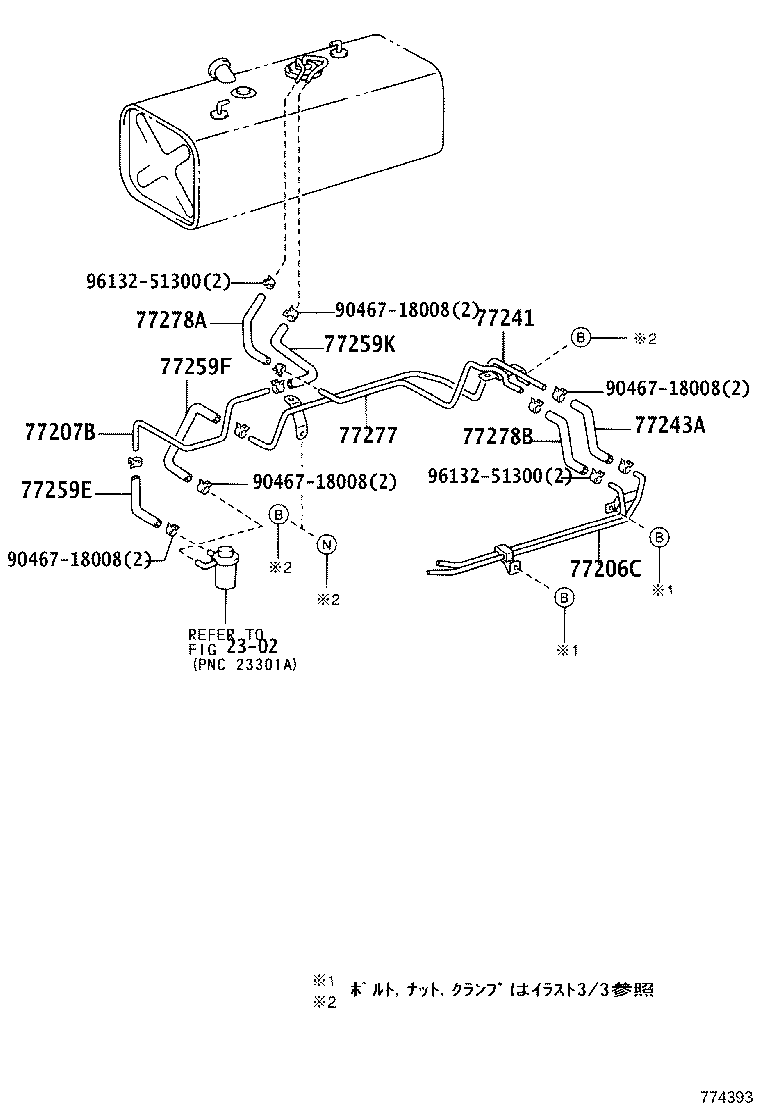

774393
770673A

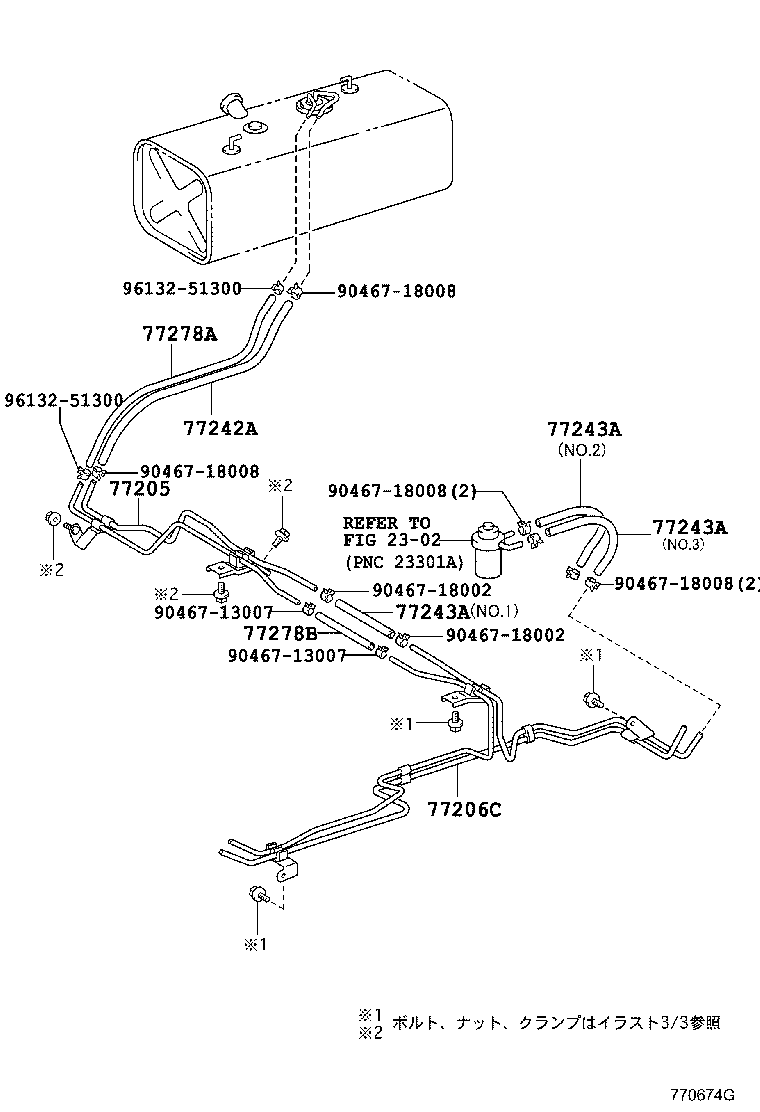

770674G
770674G
770674G

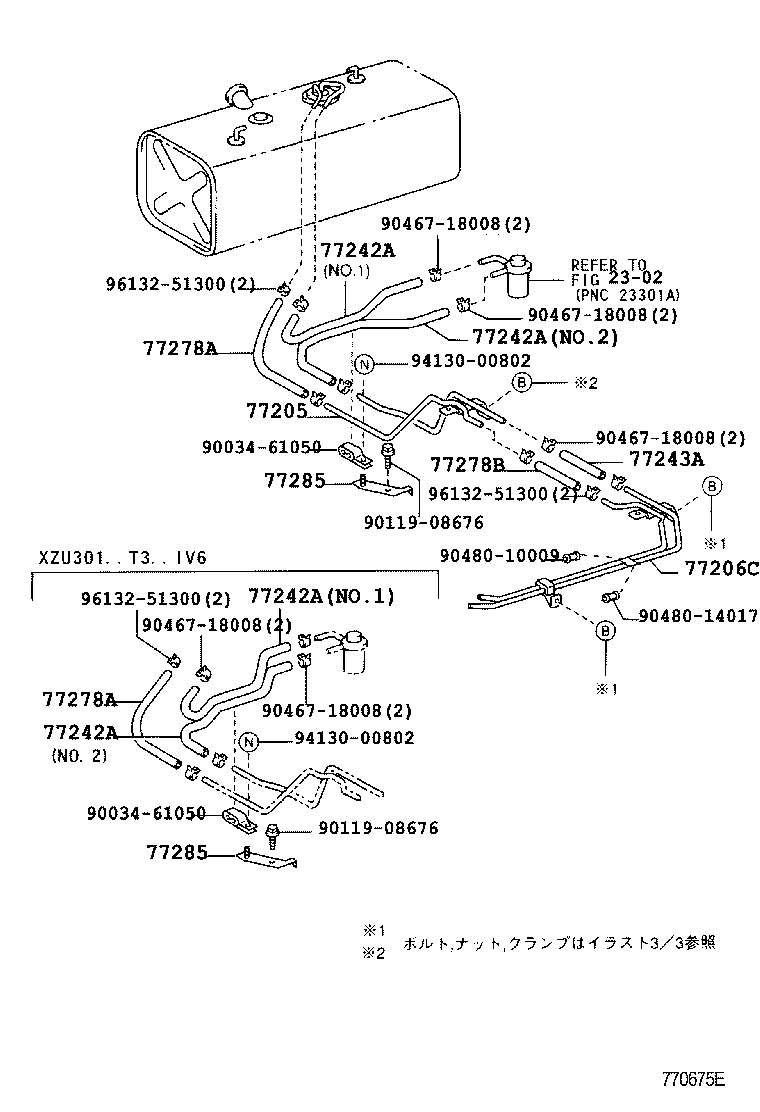

770675E
770675E
770722D

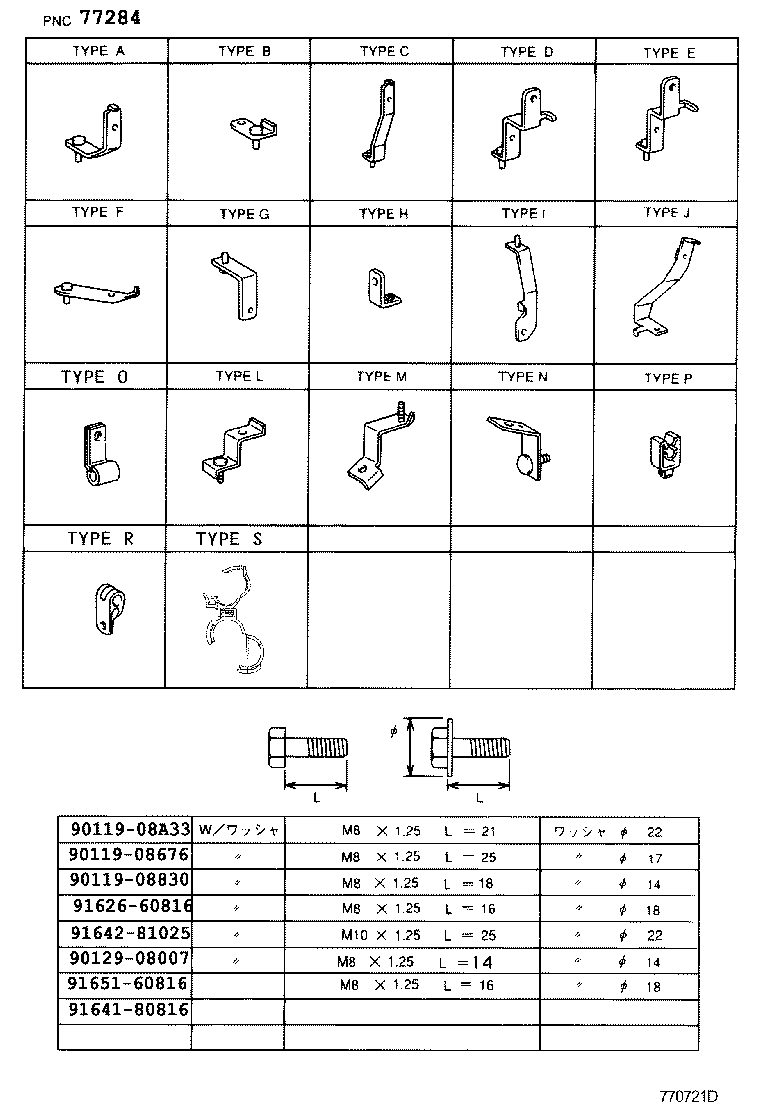

770721D

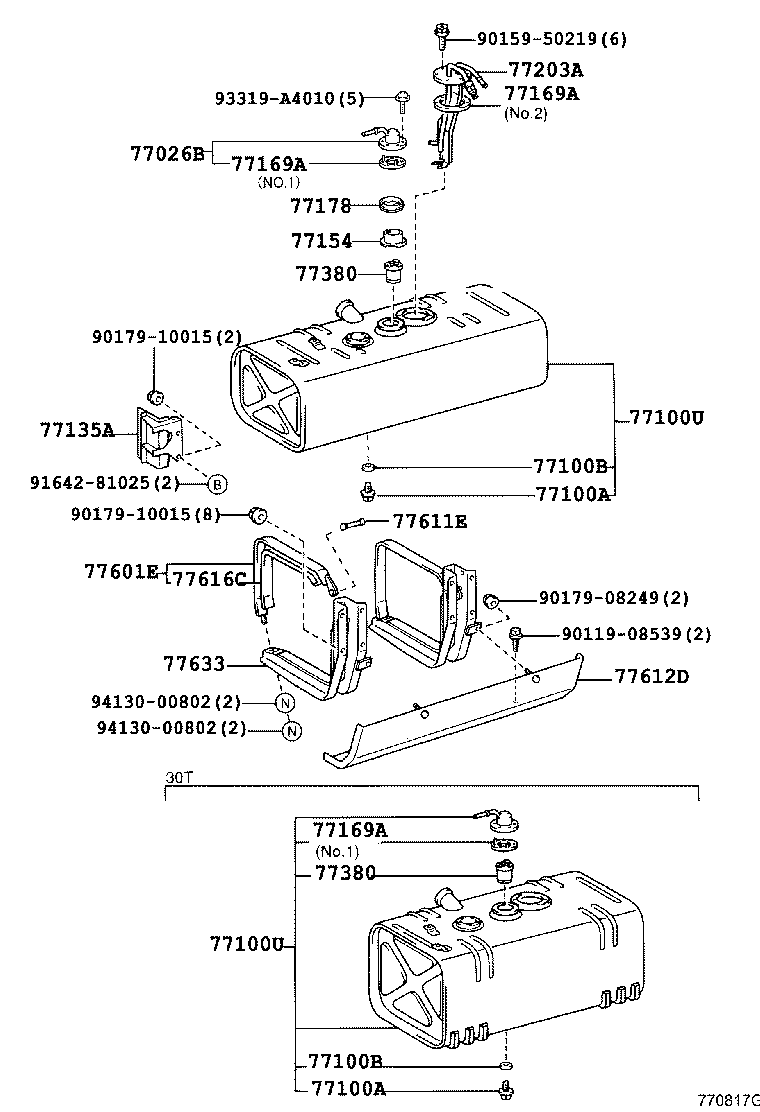

770817G

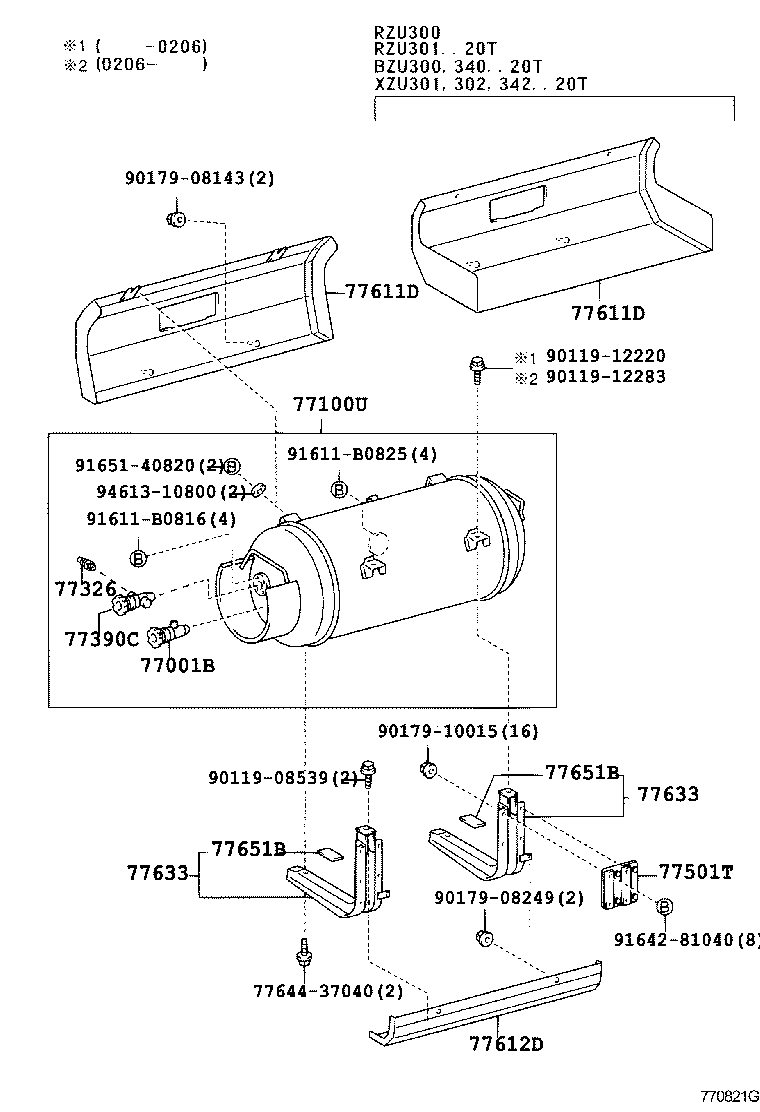

770821G

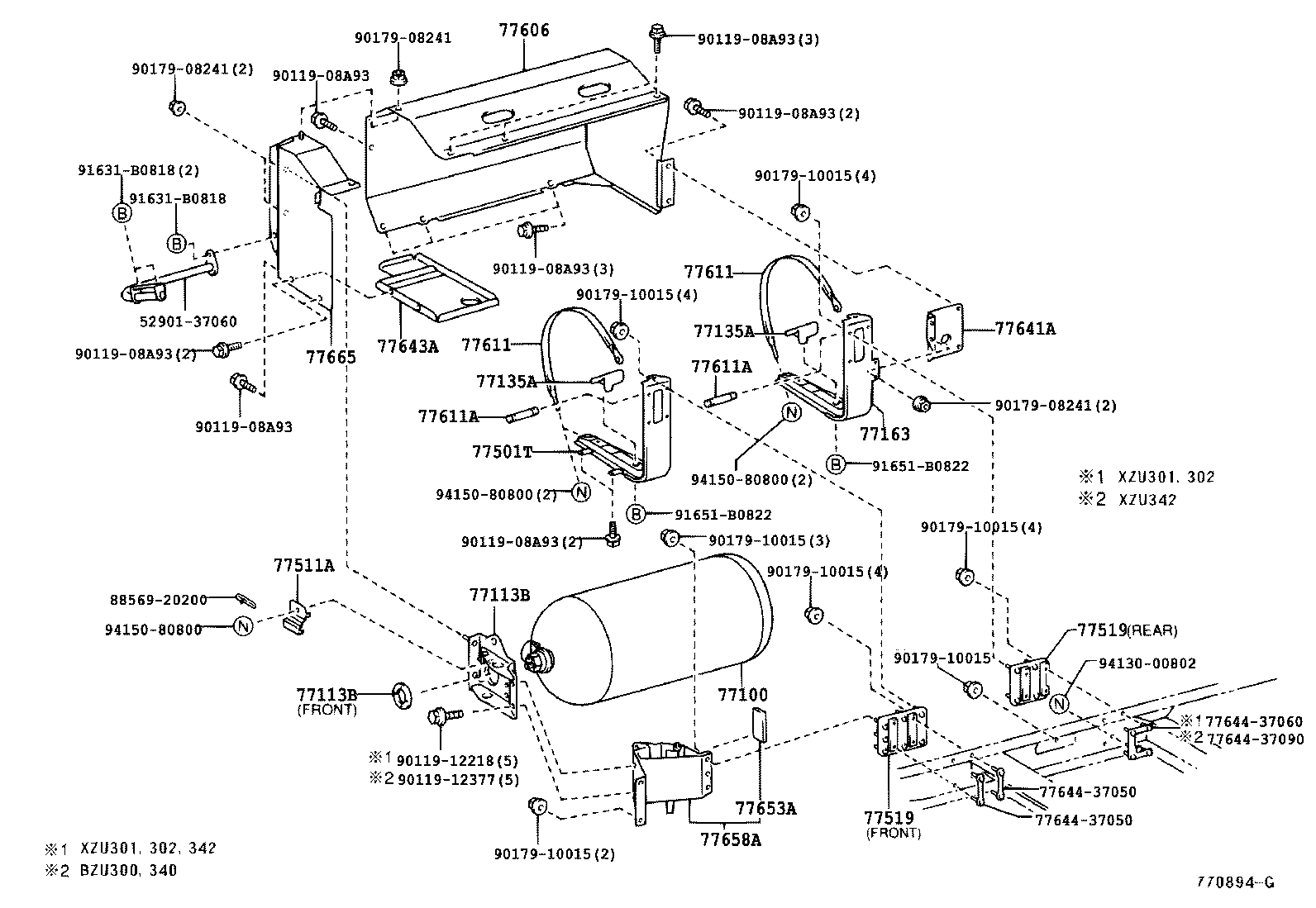

770894G

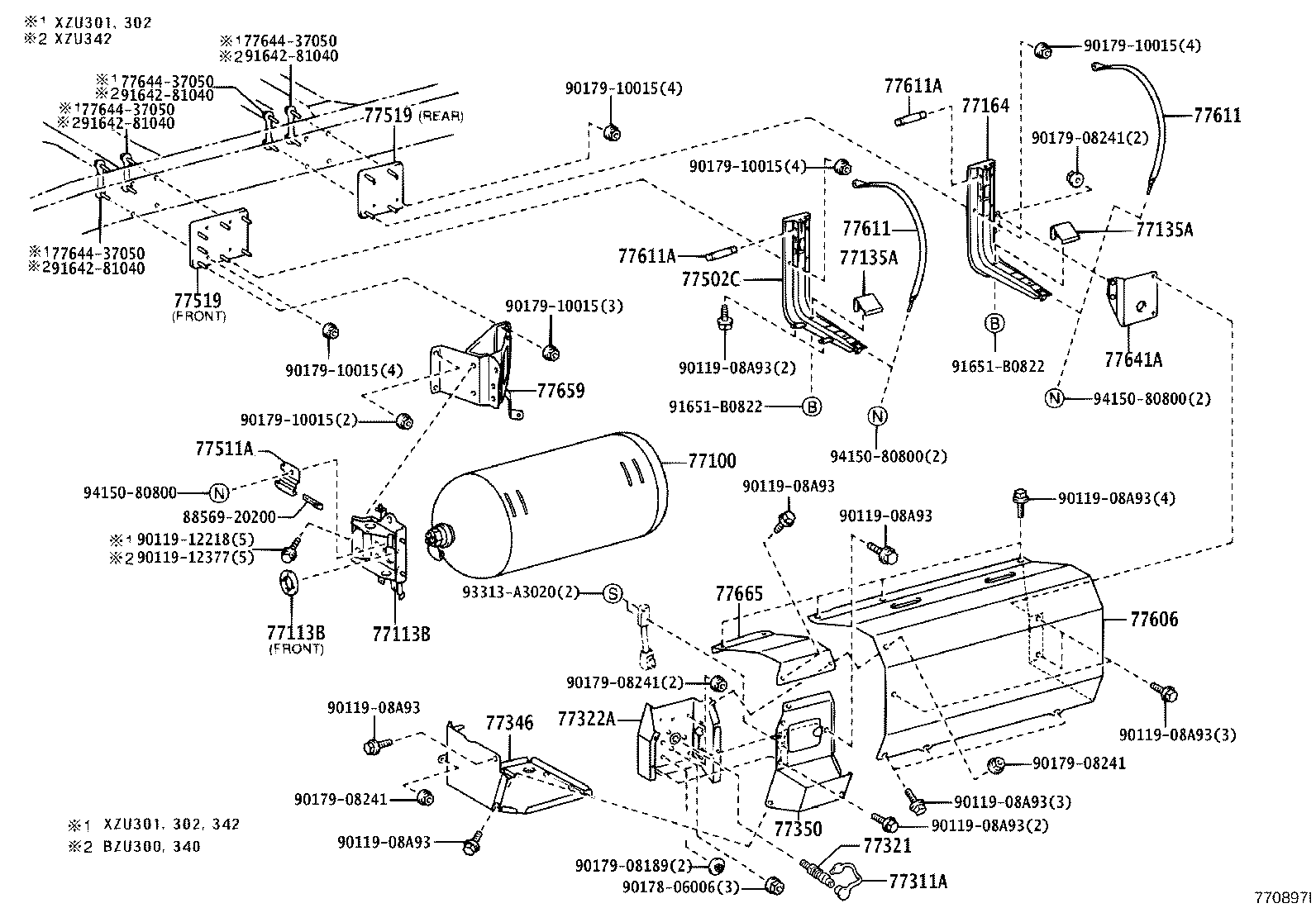

770897I

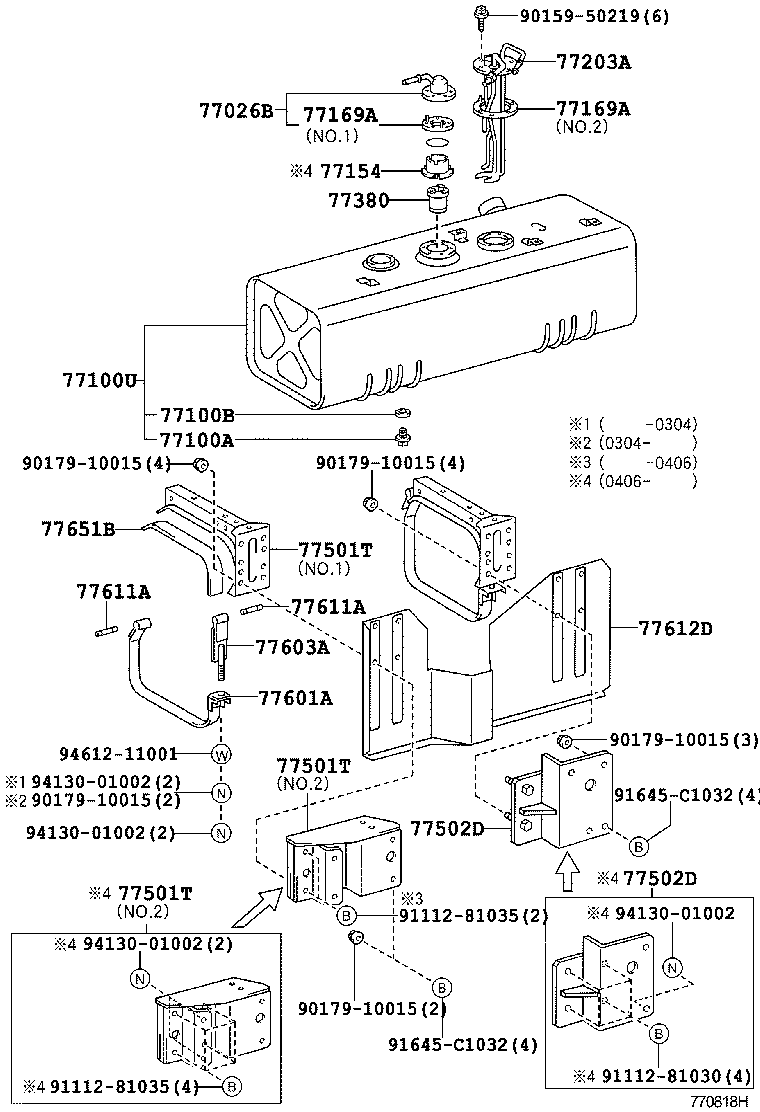

770818H

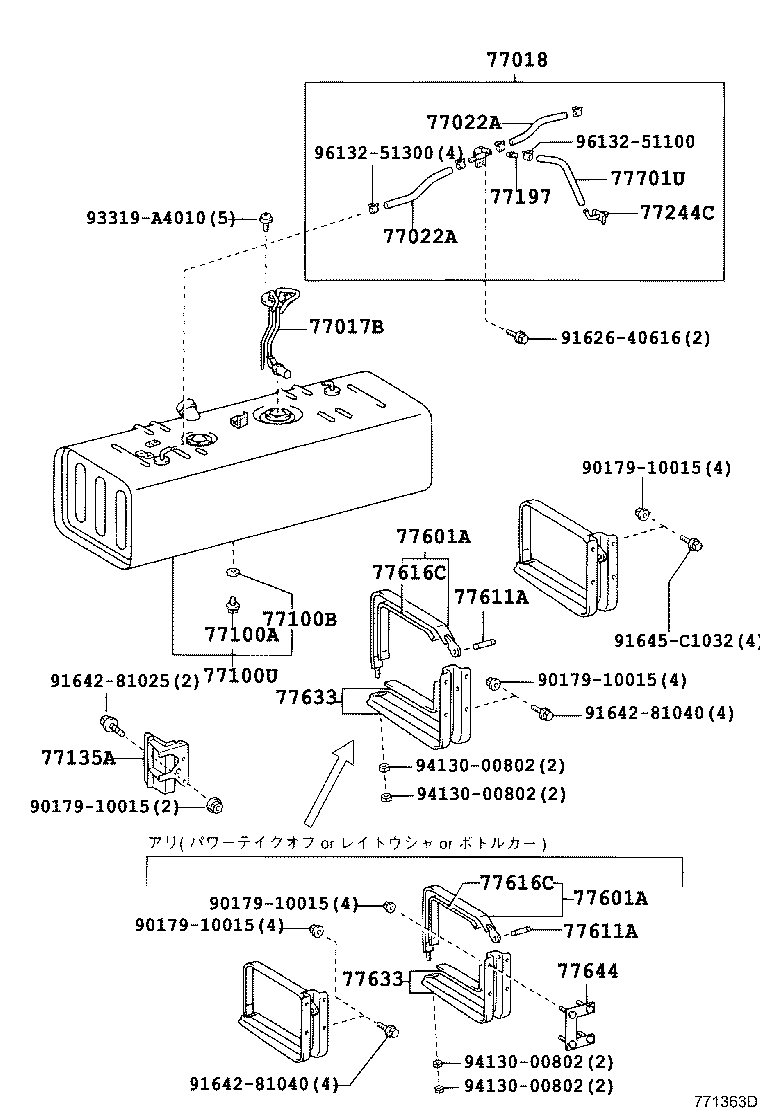

771363D

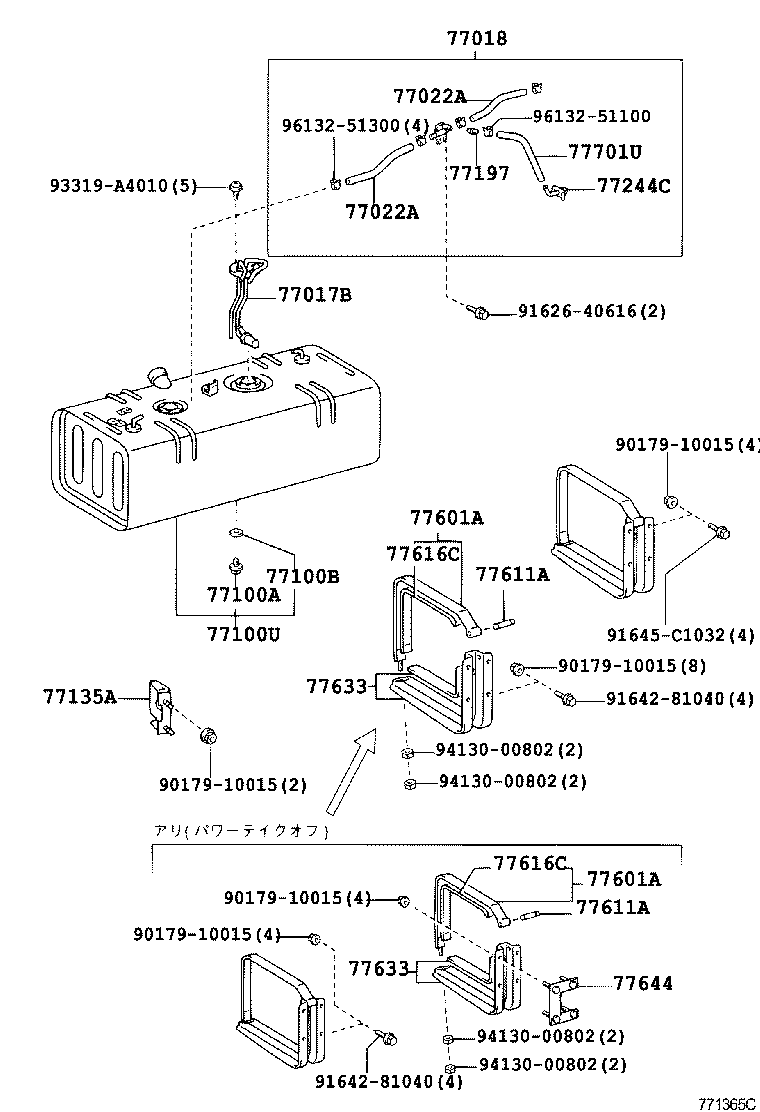

771365C
771365C

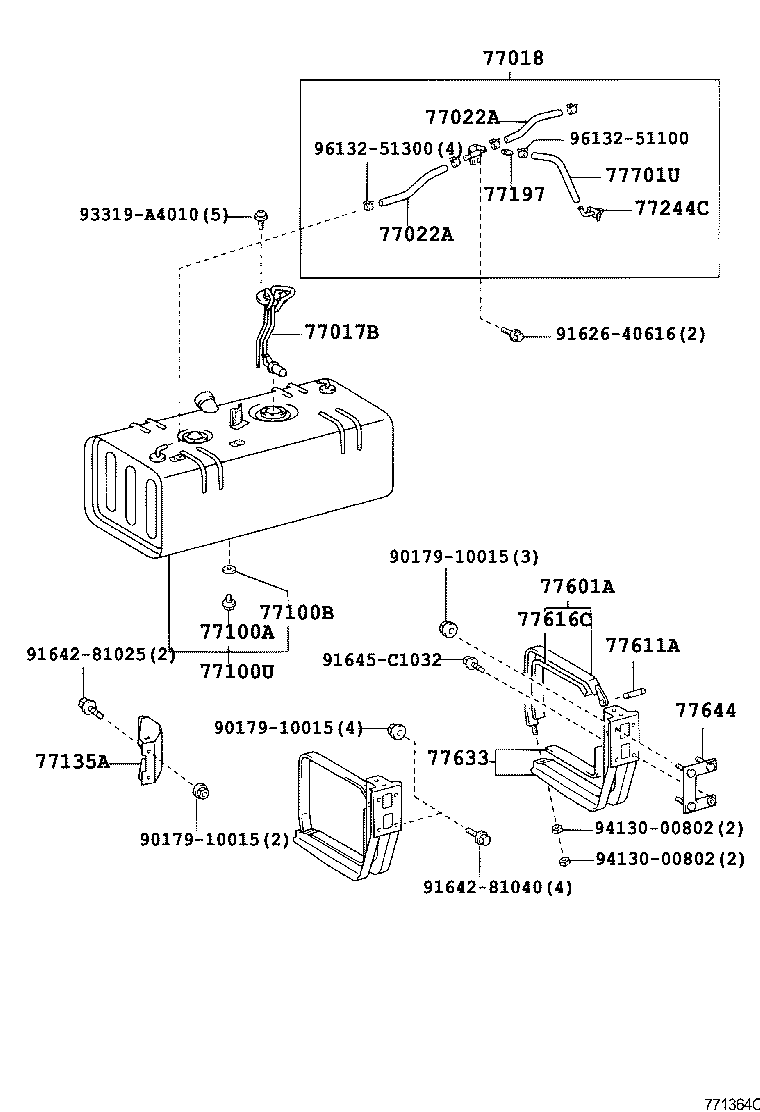

771364C

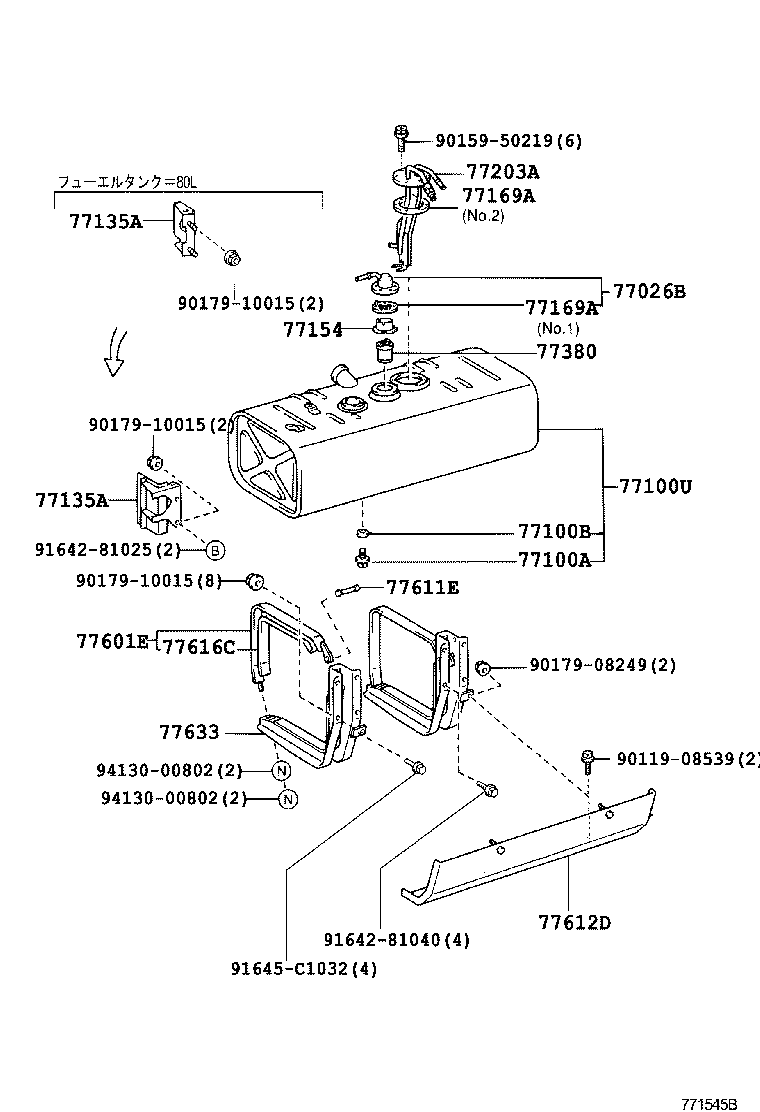

771545B

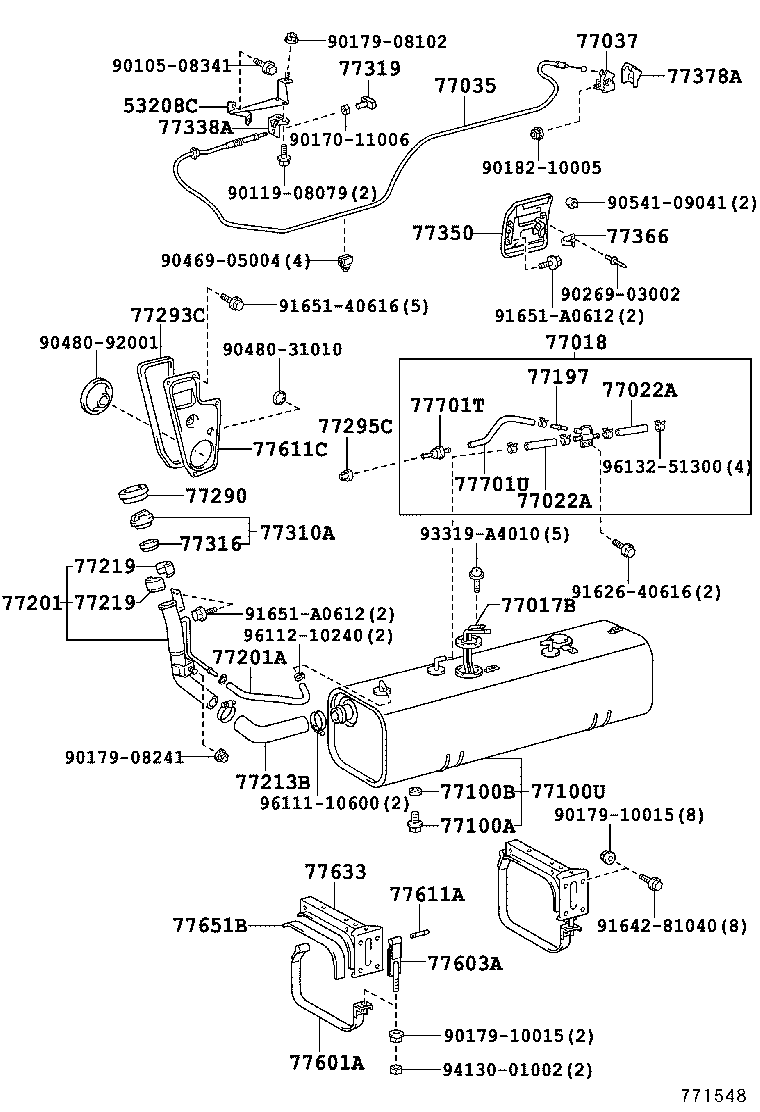

771548

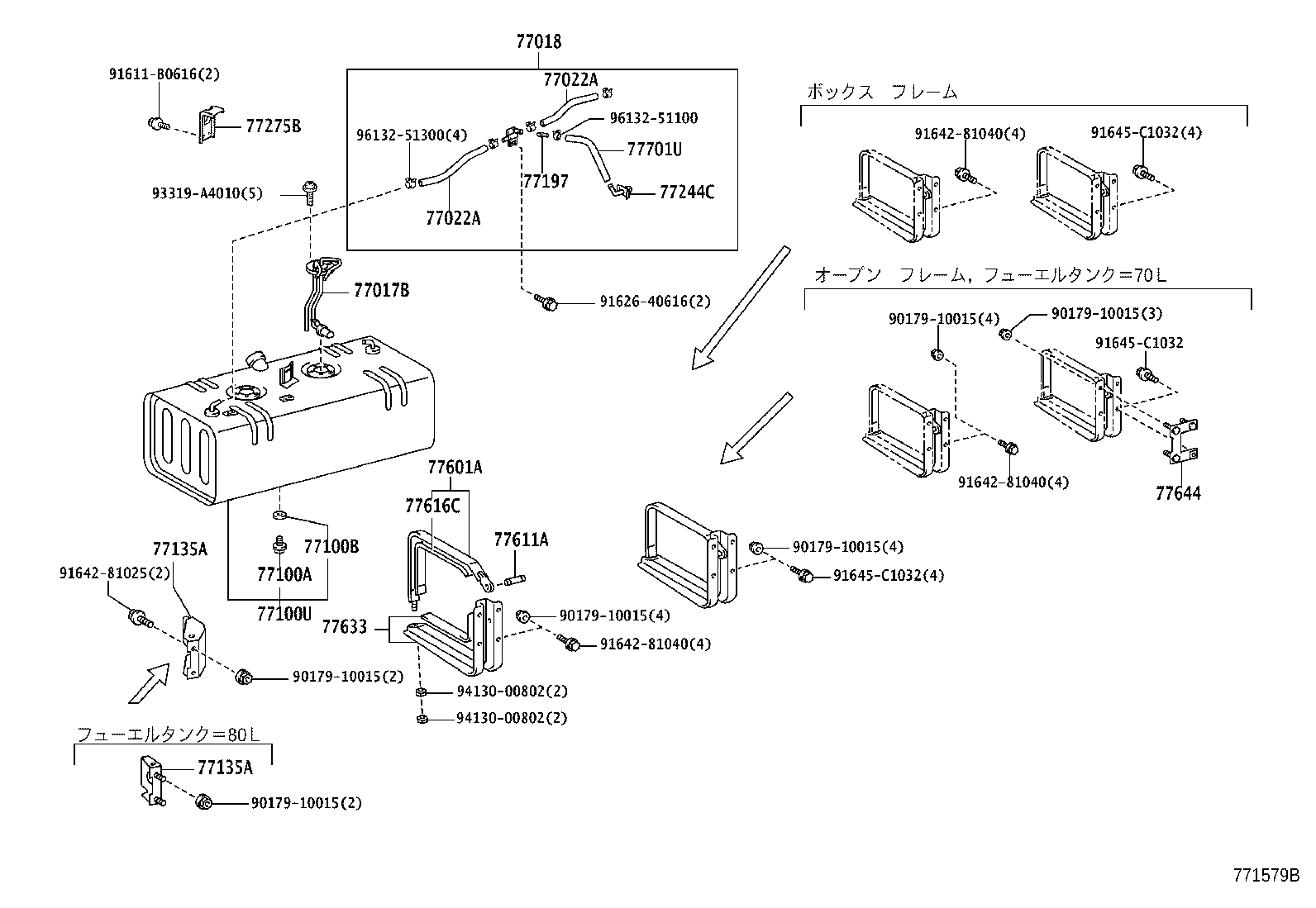

771579B
771579B
771580A

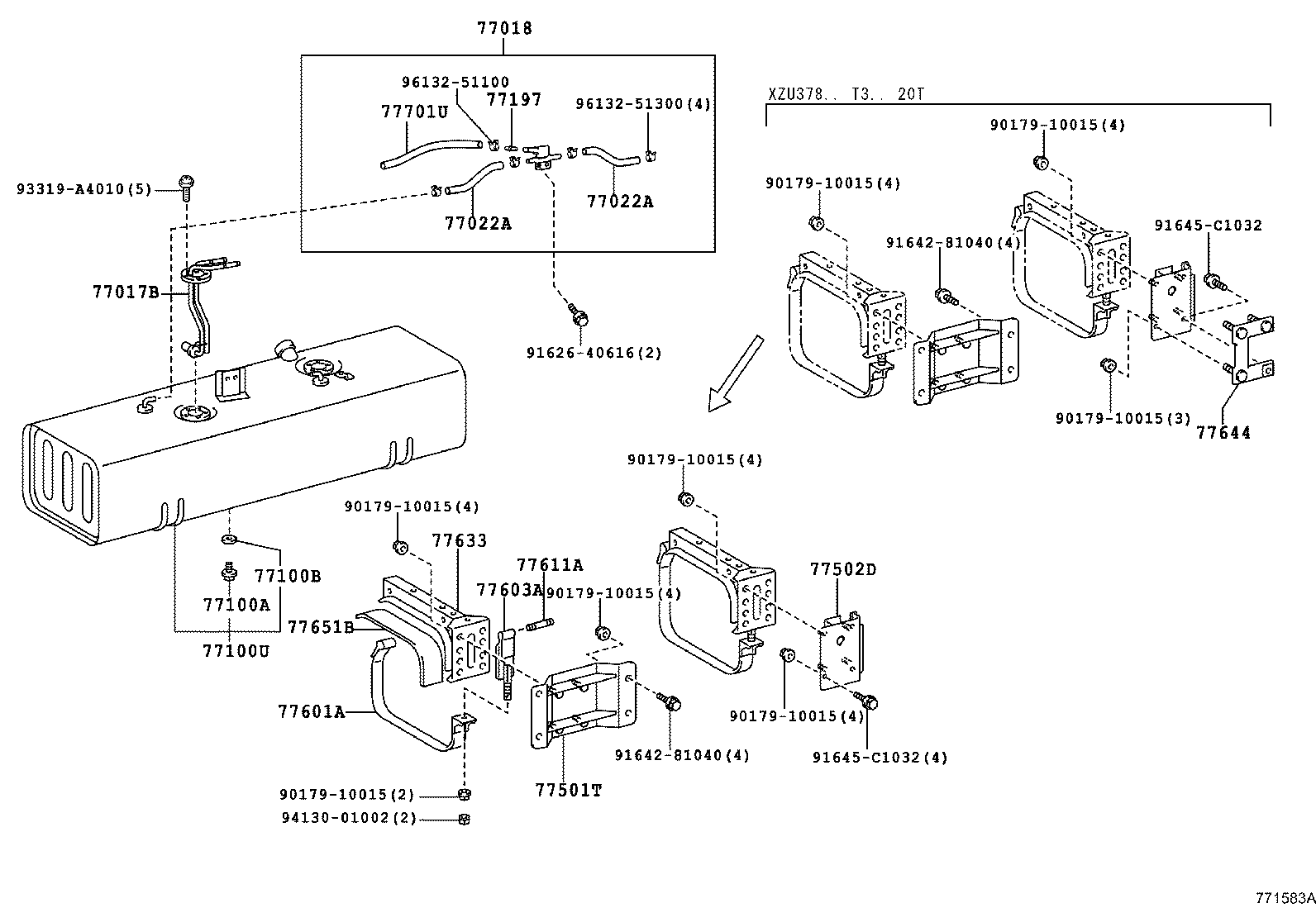

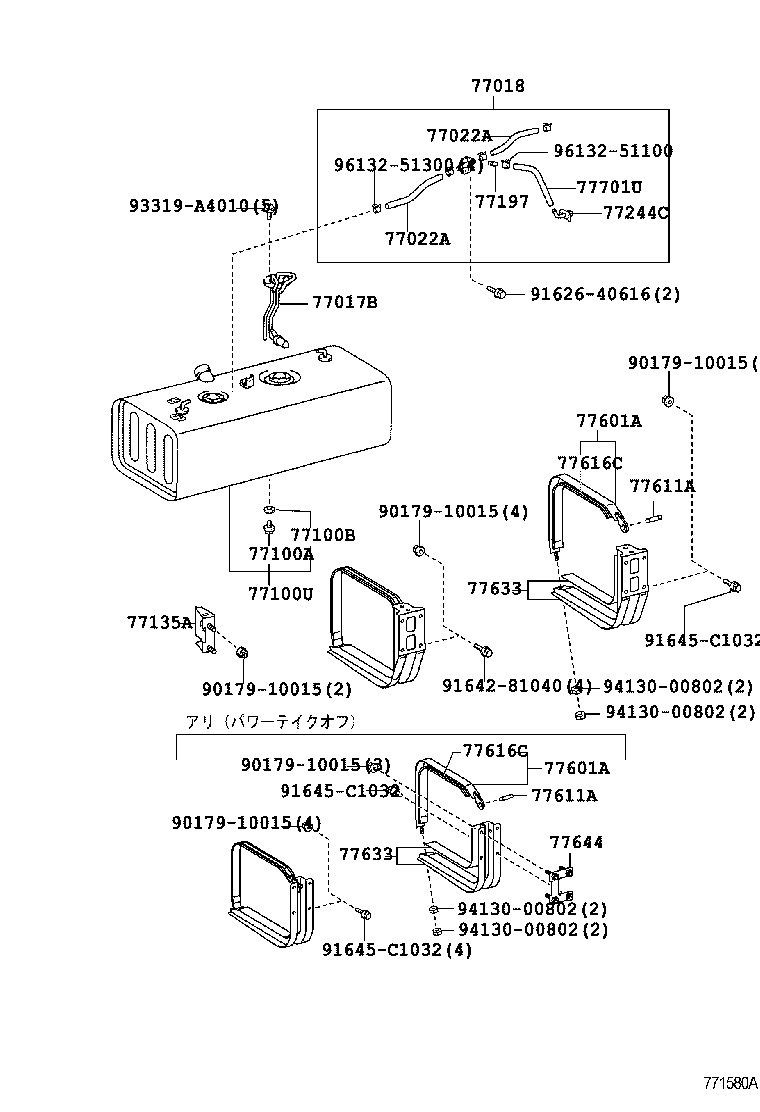

771583A
771581A

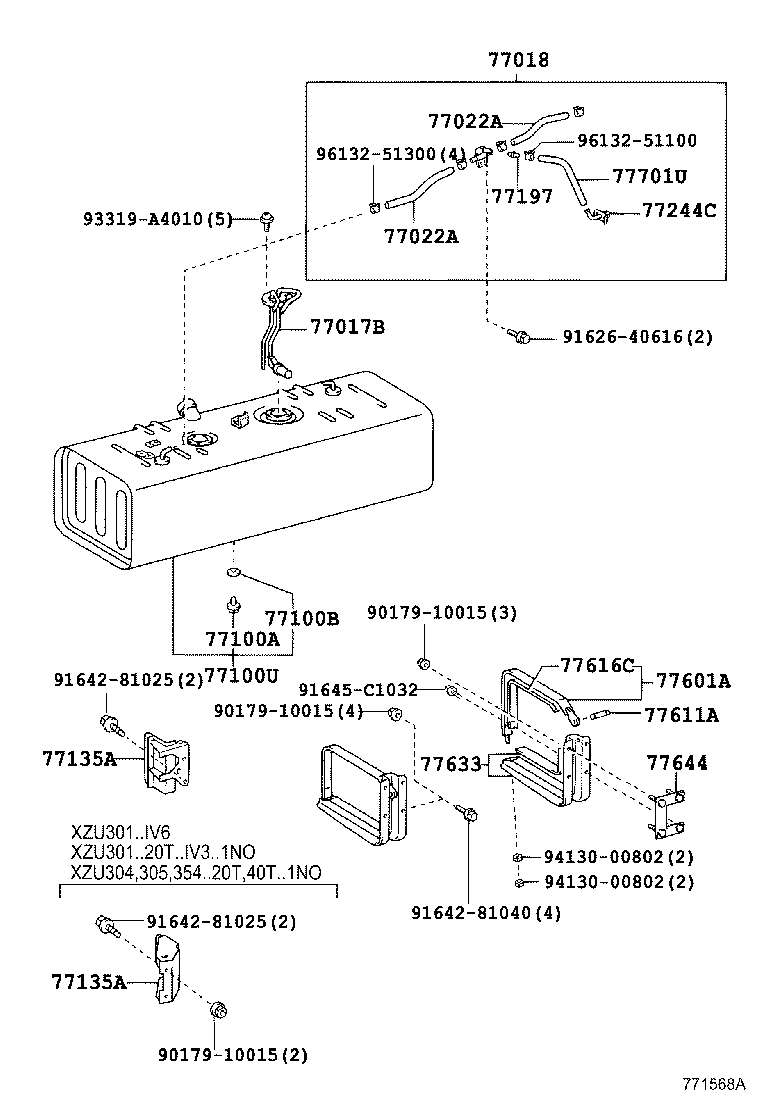

771568B

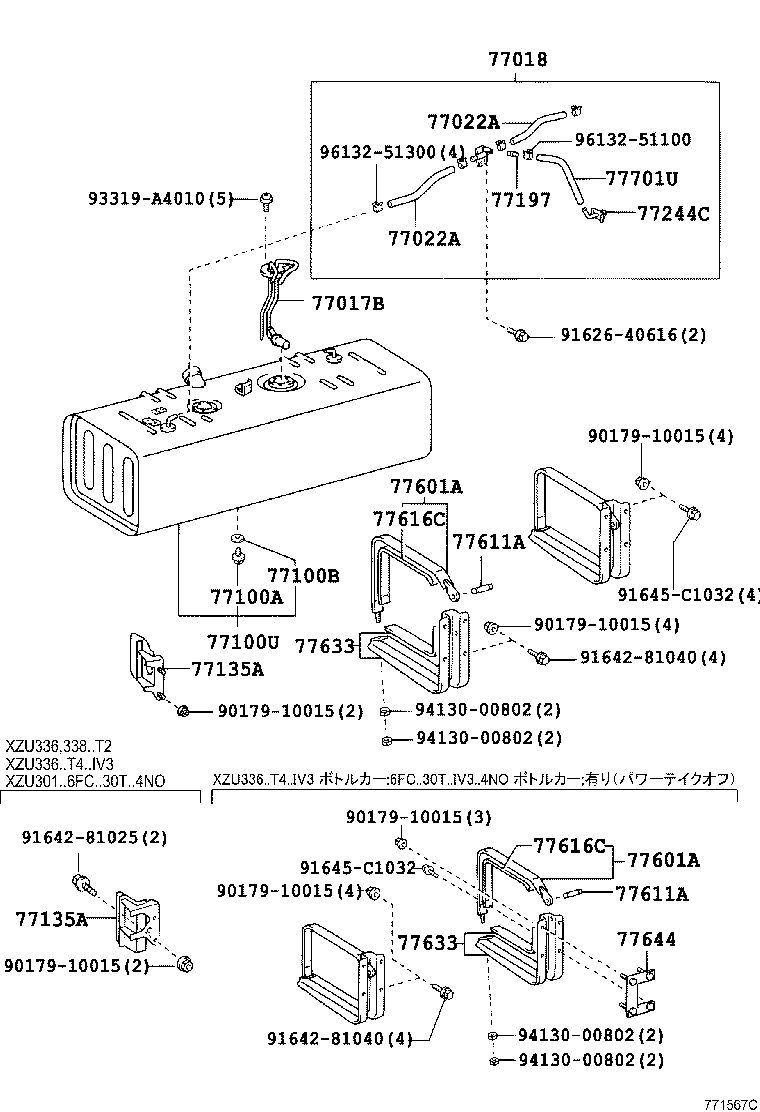

771567C

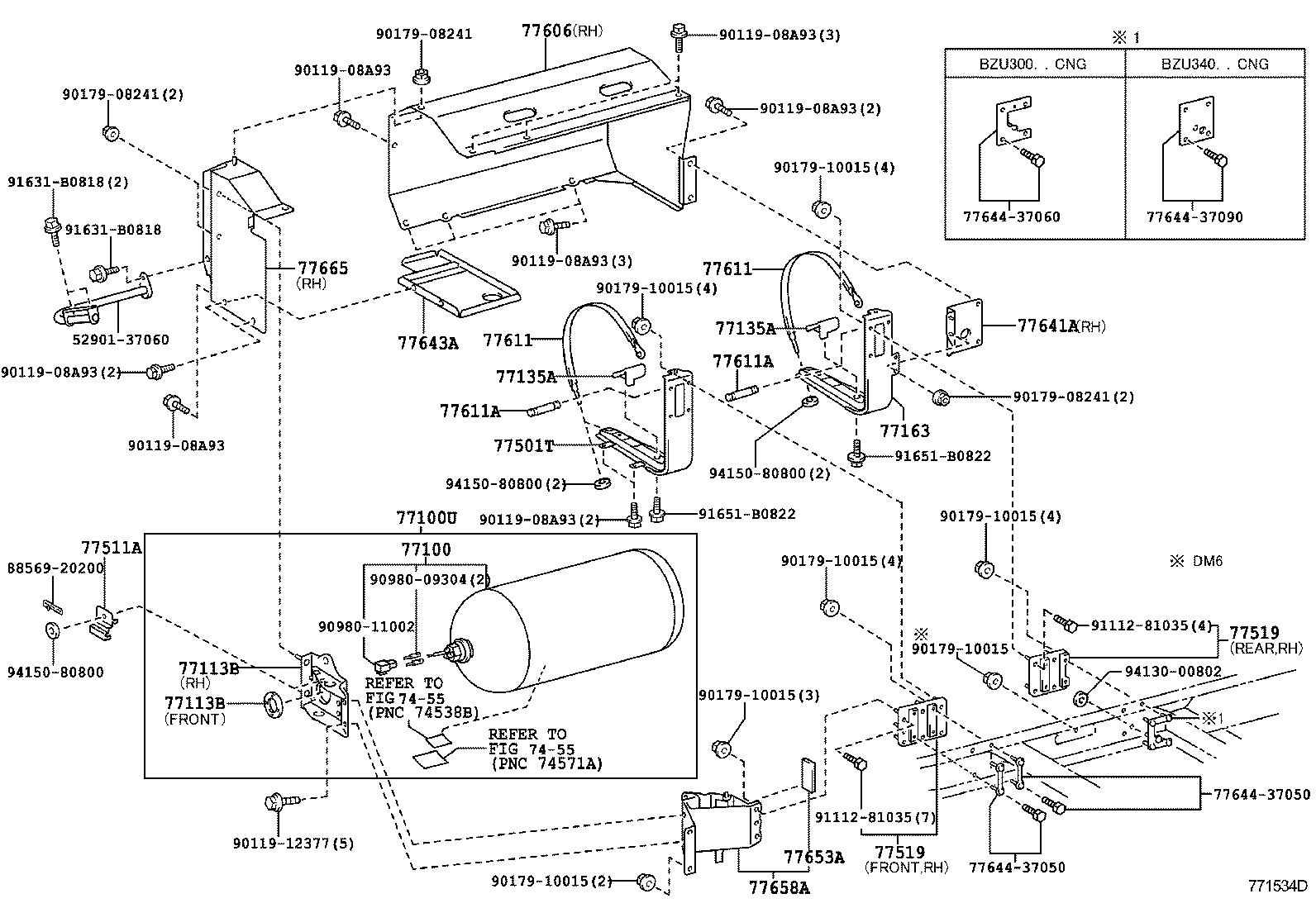

771534D

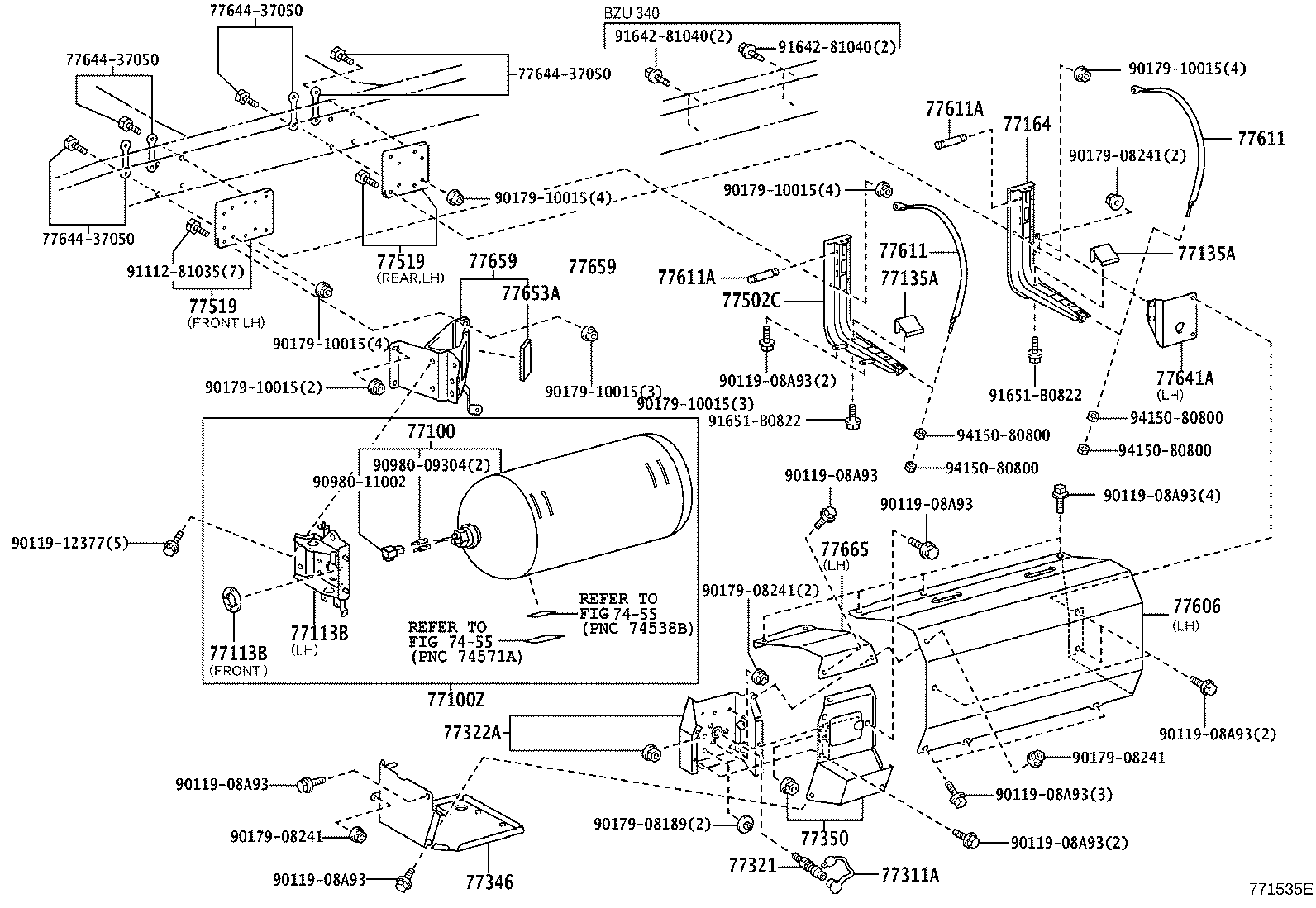

771535E

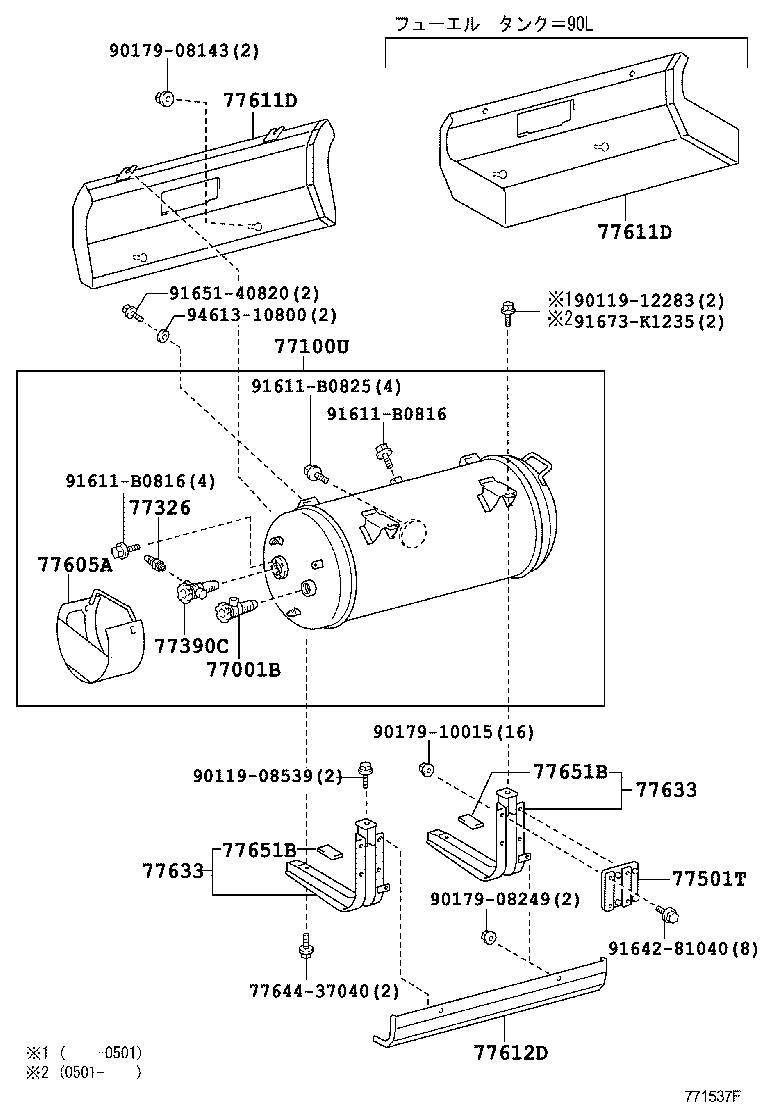

771537F

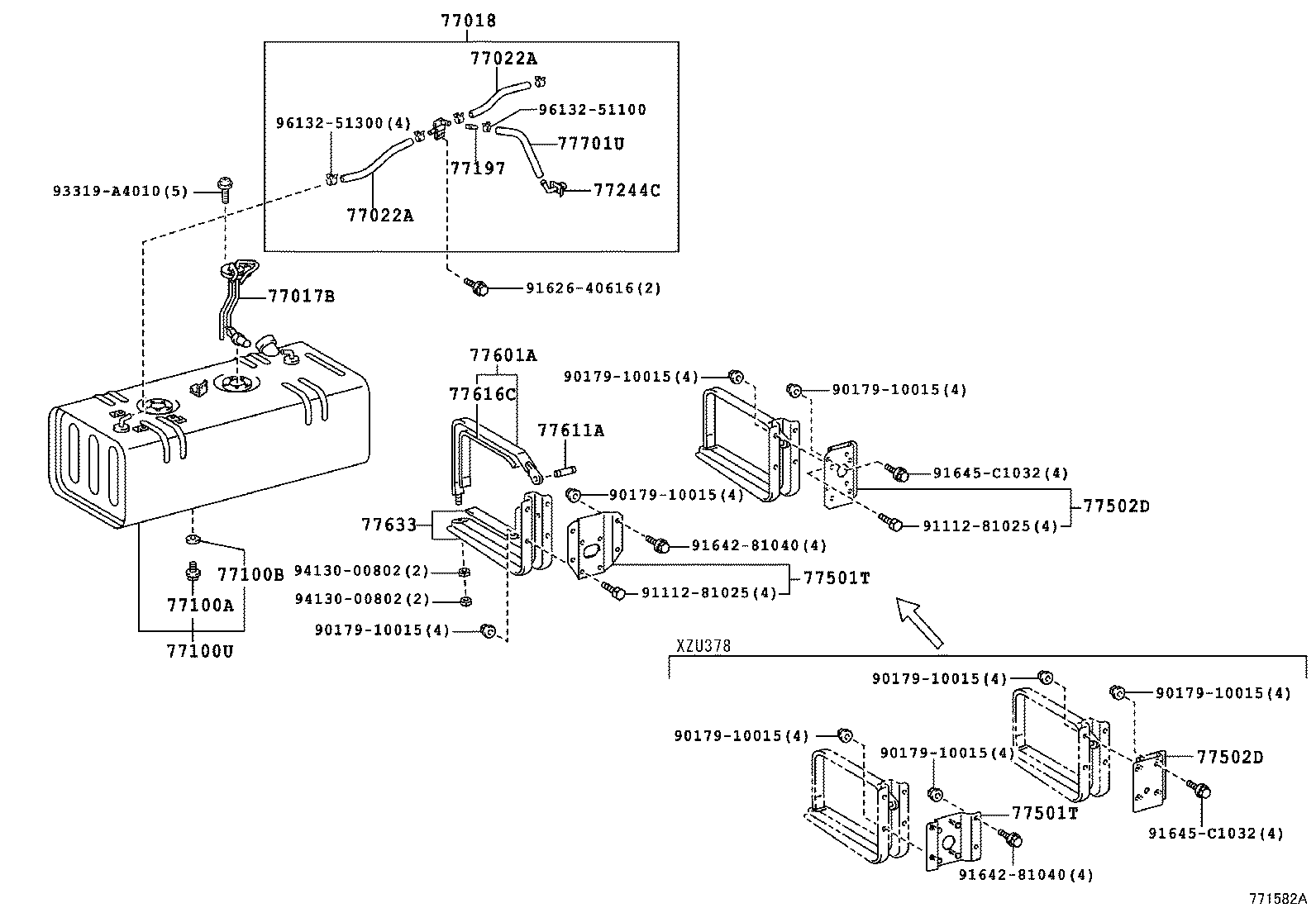

771582A

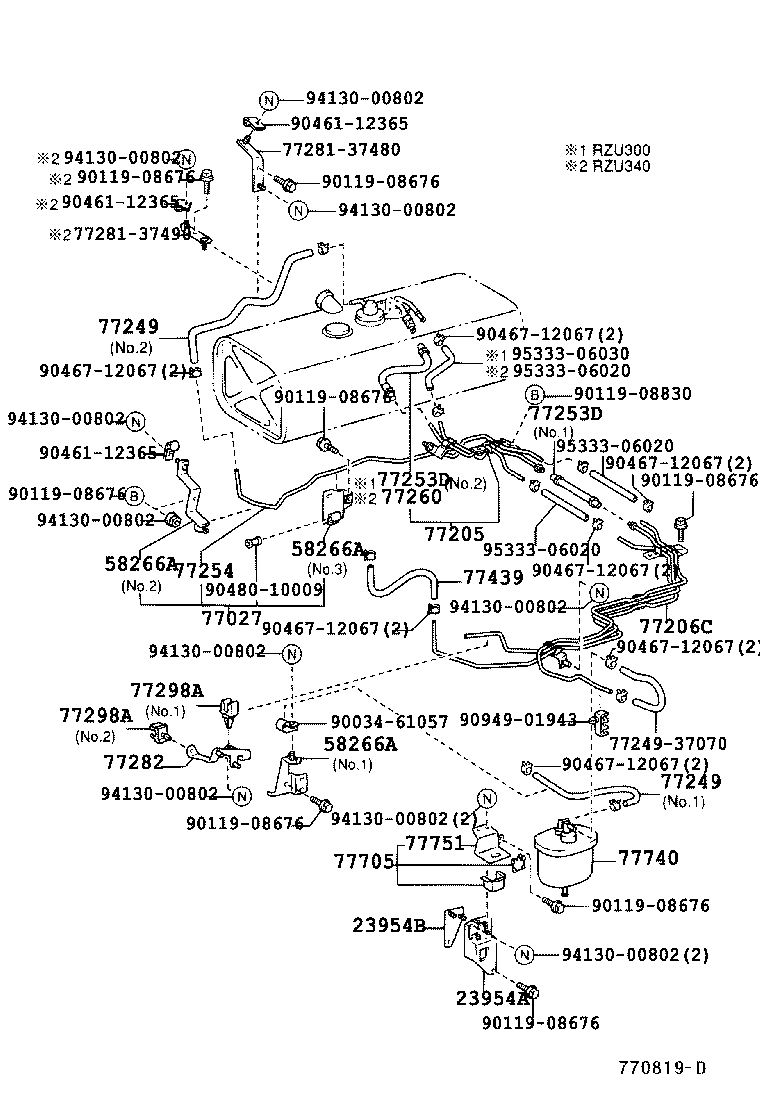

770819D

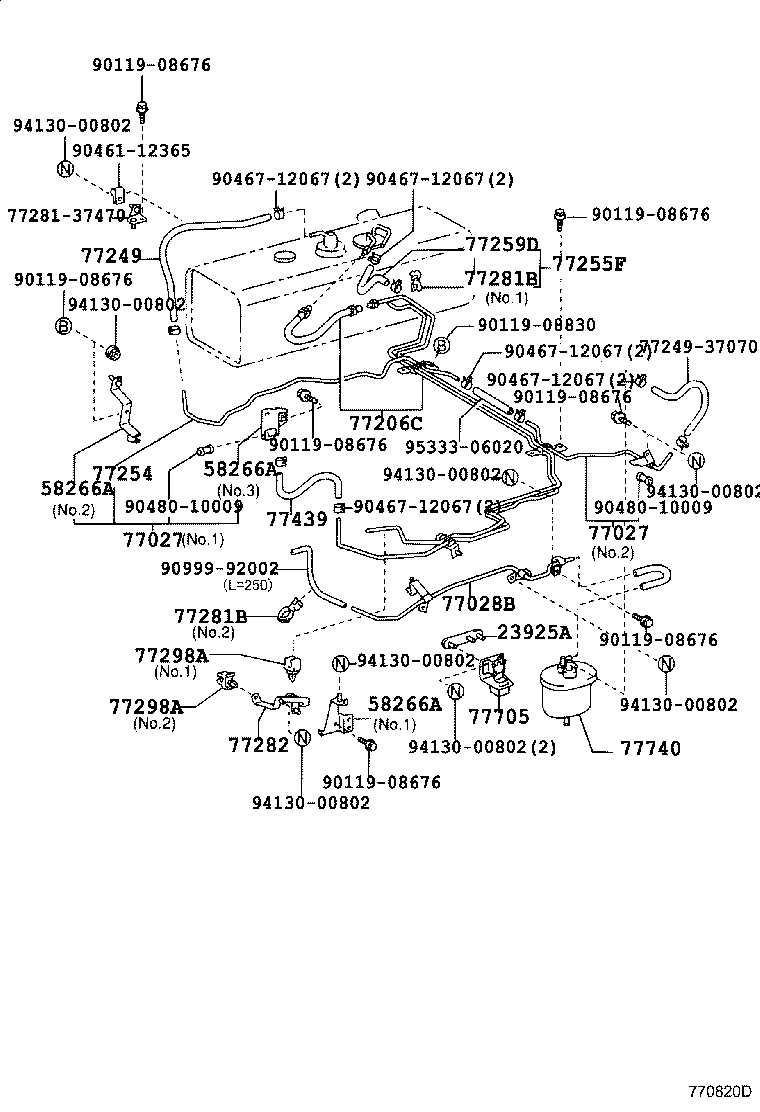

770820D

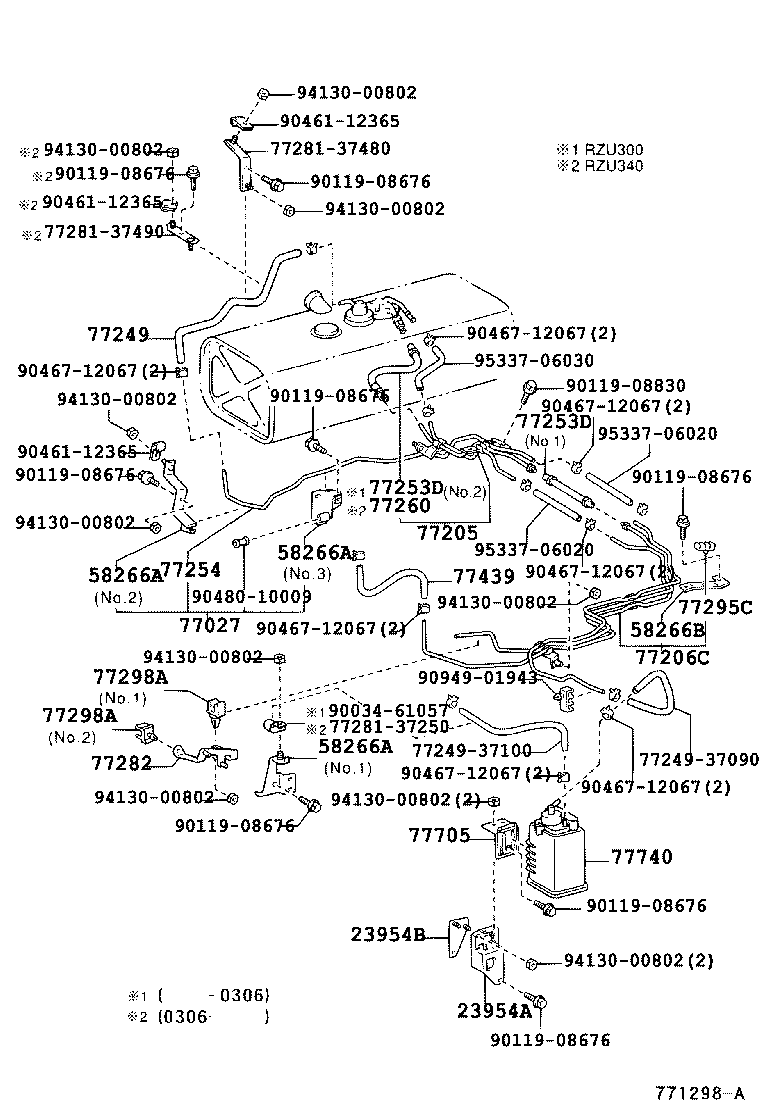

771298A

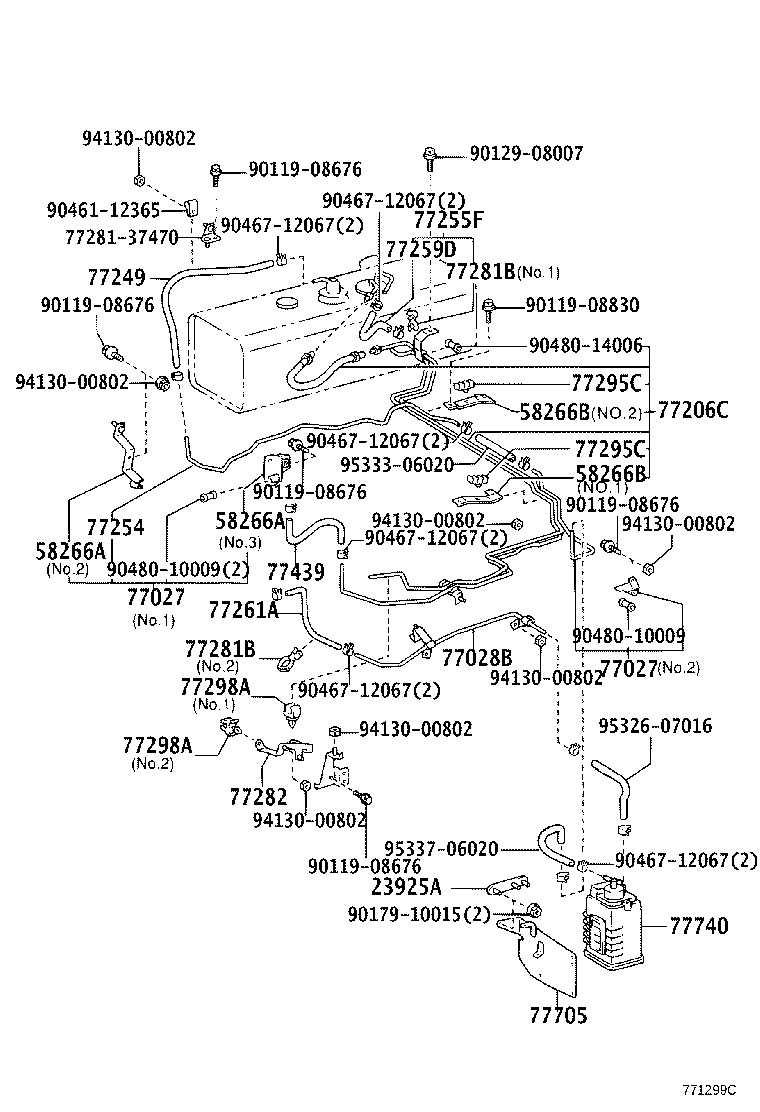

771299C

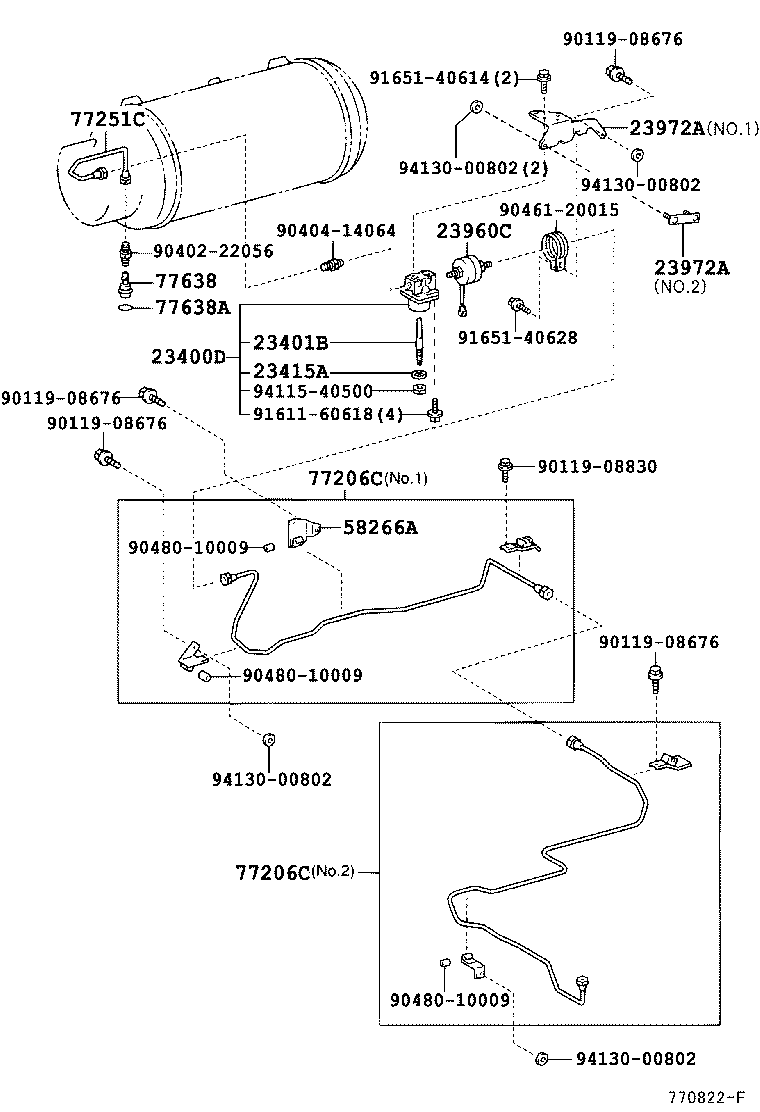

770822F

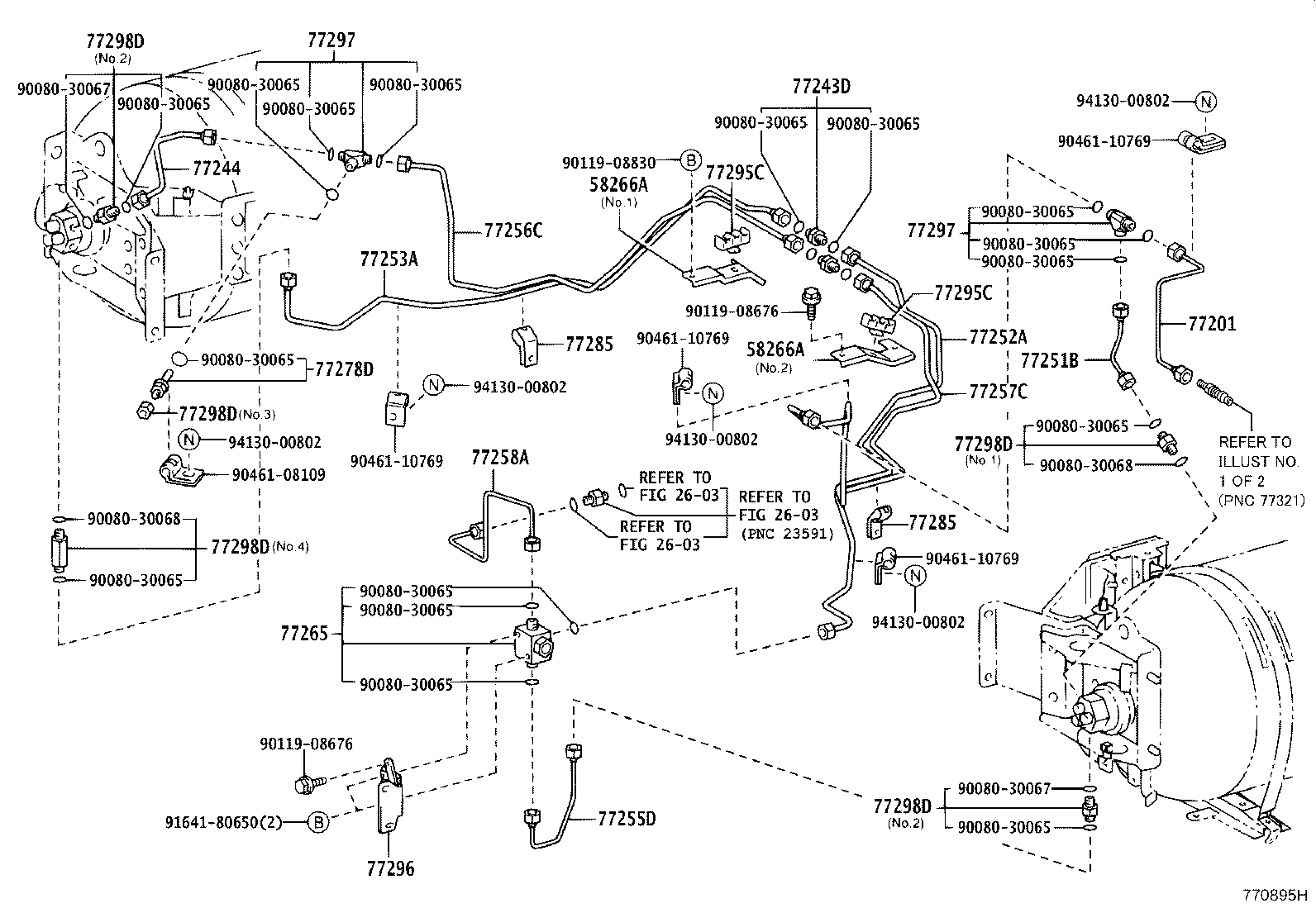

770895H

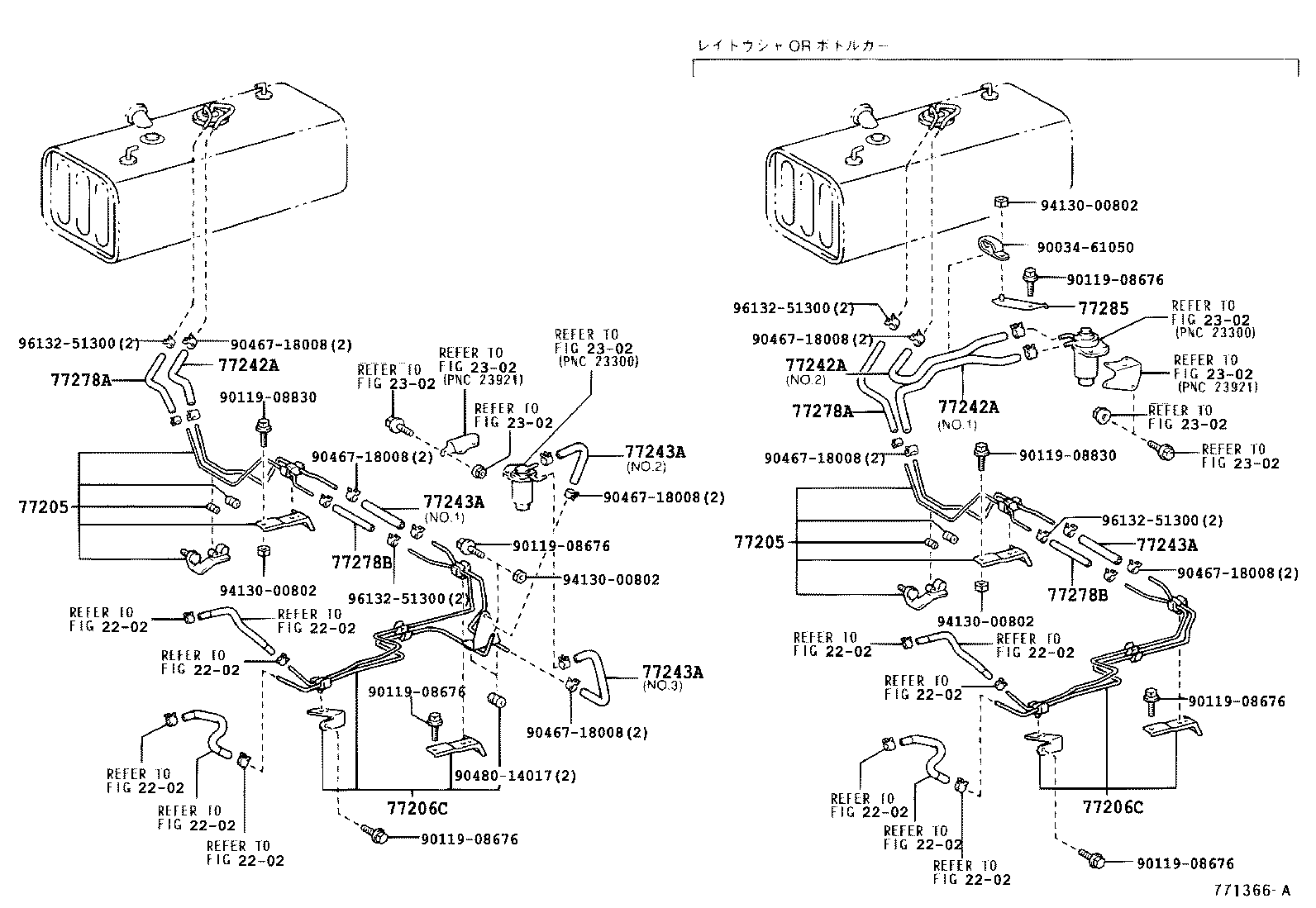

771366A

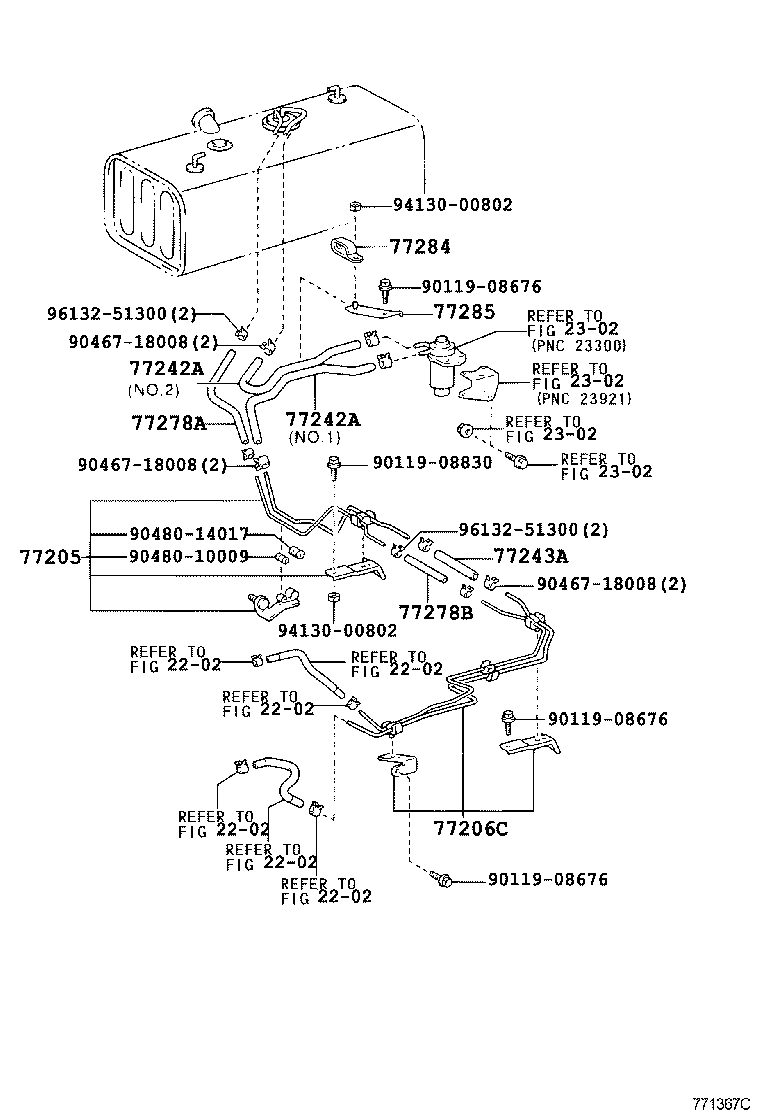

771367C

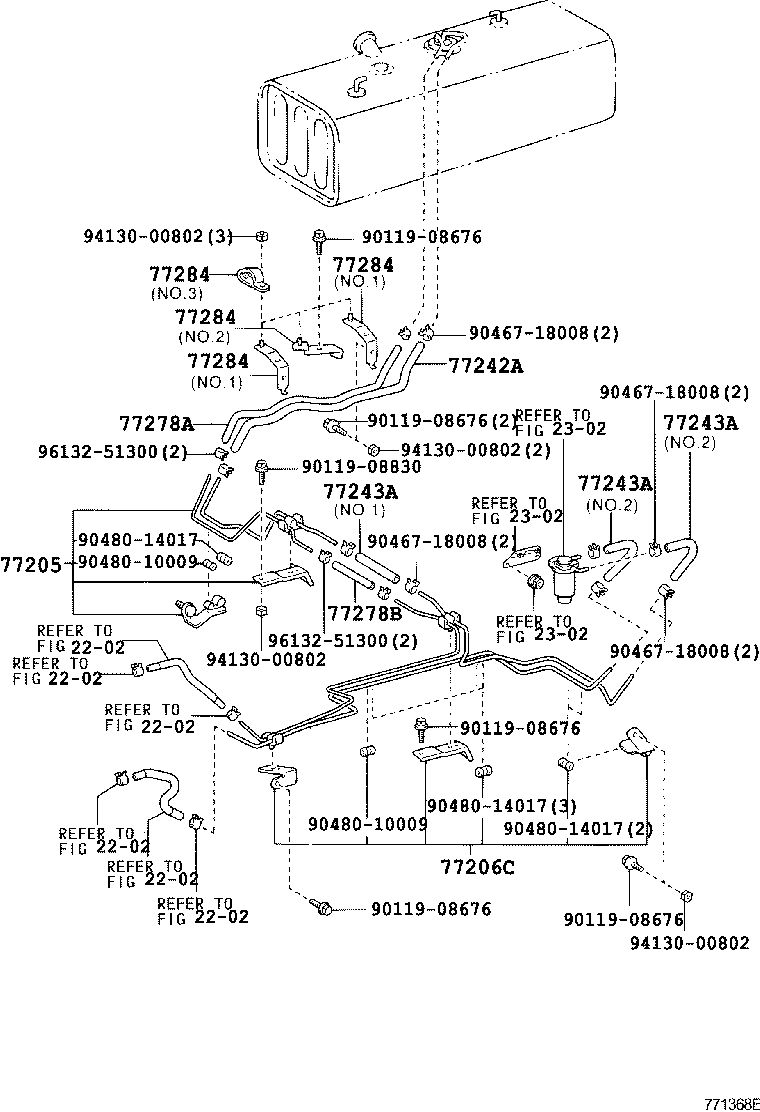

771368E
771368E

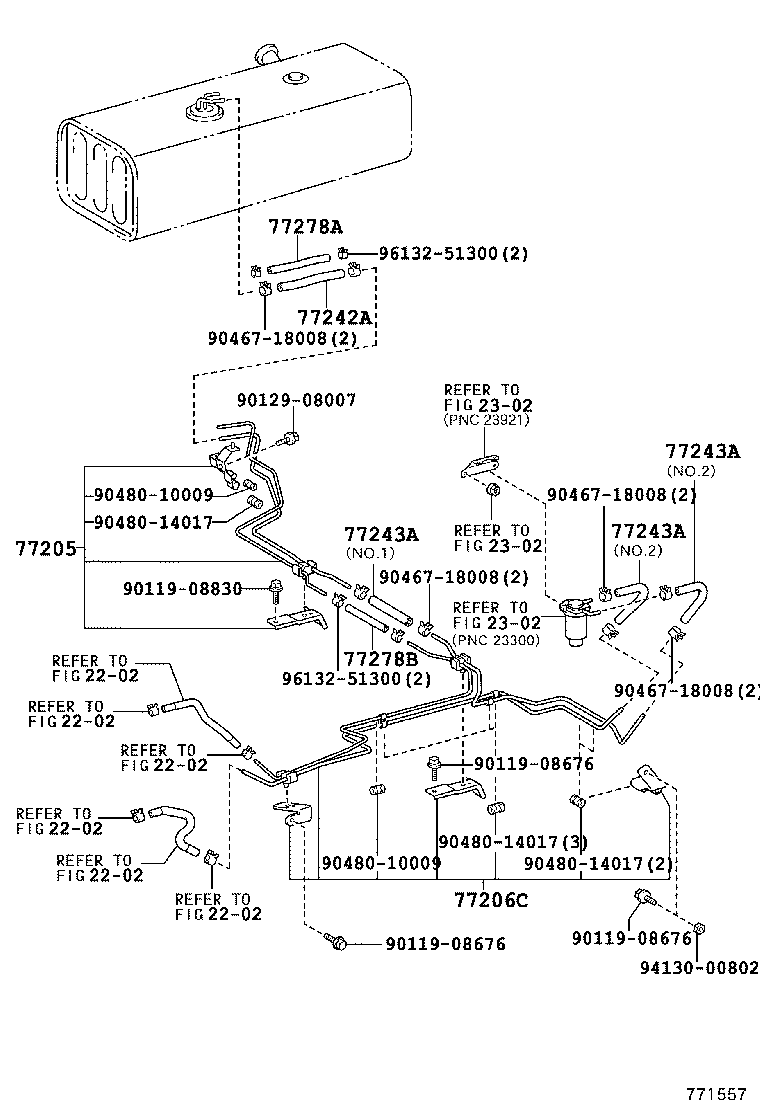

771557

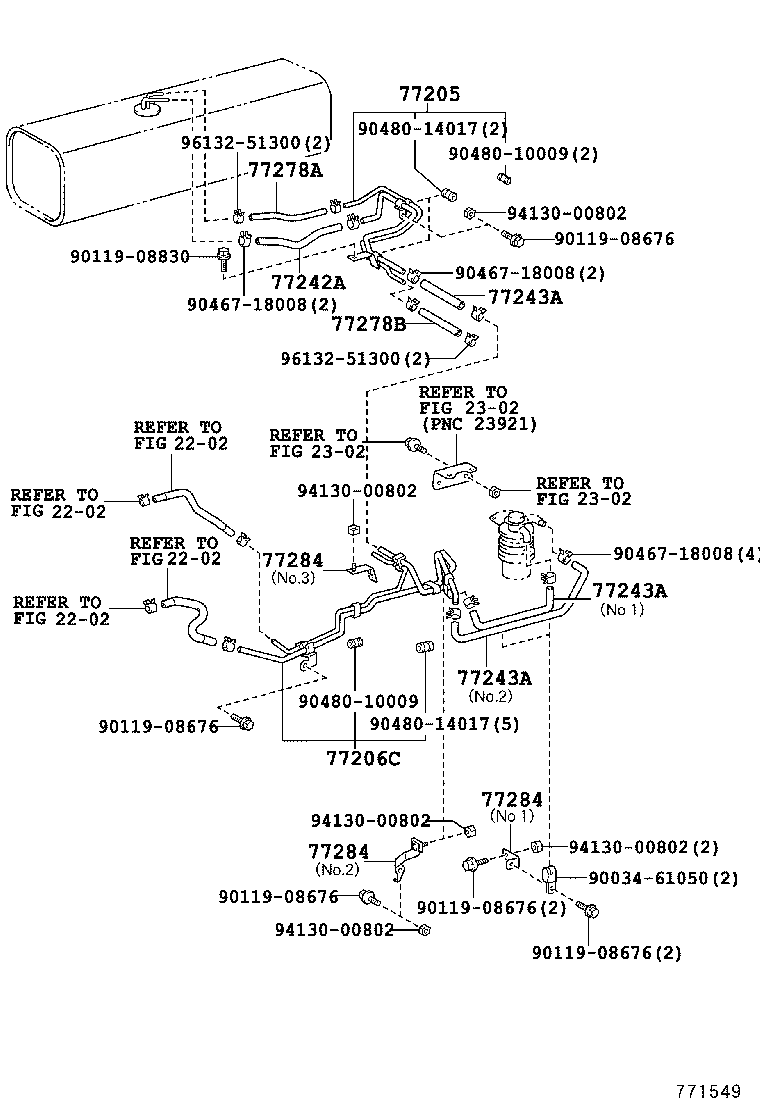

771549

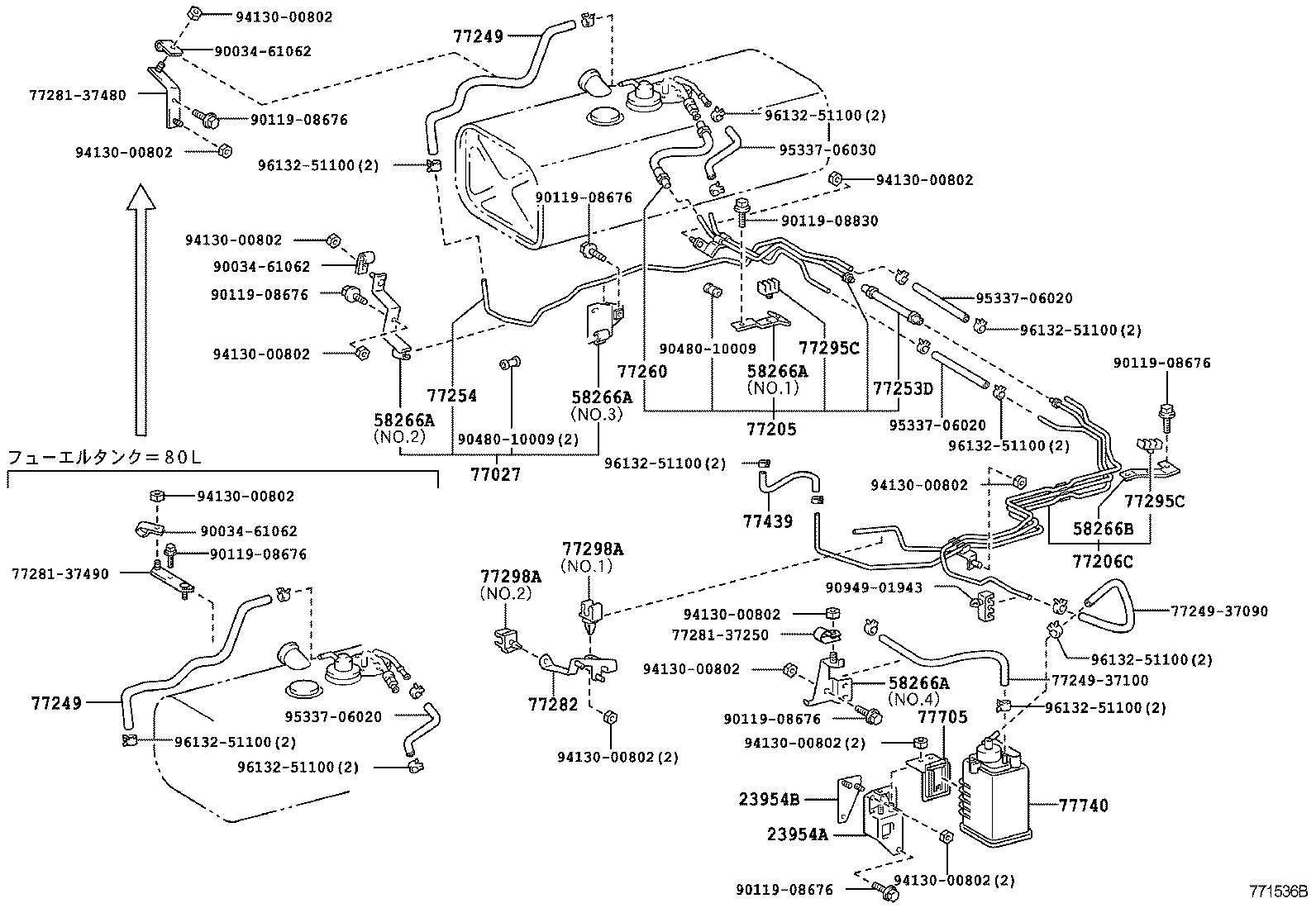

771536B

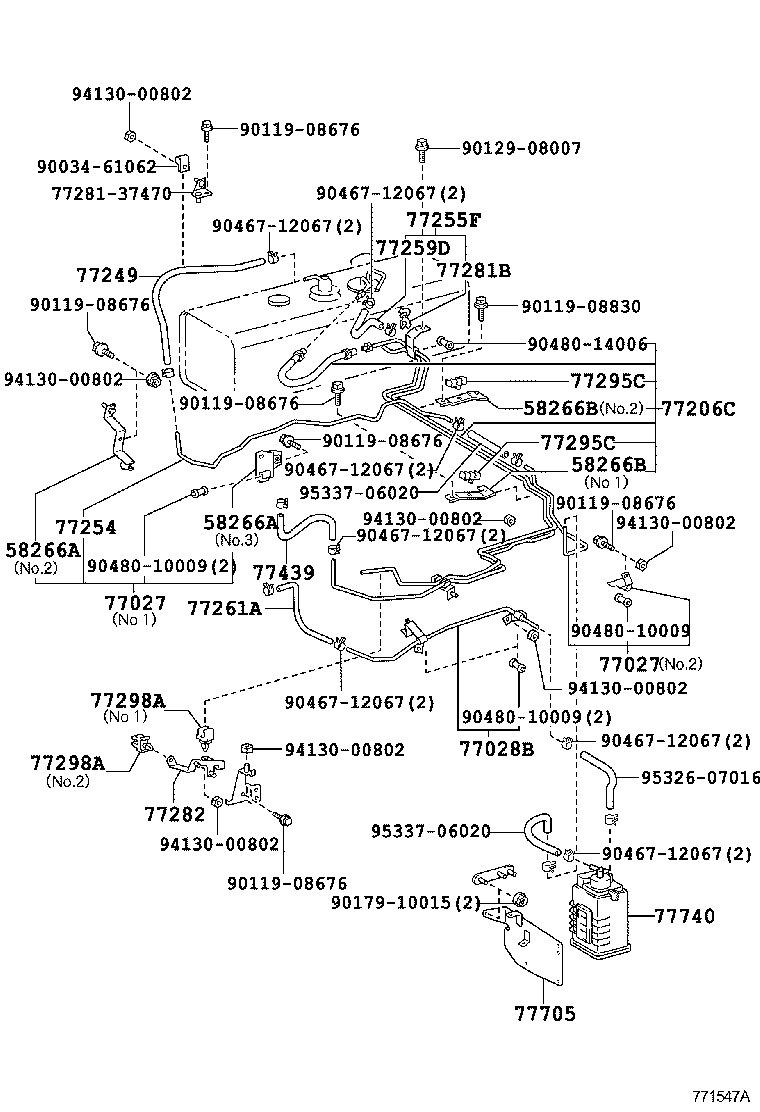

771547A

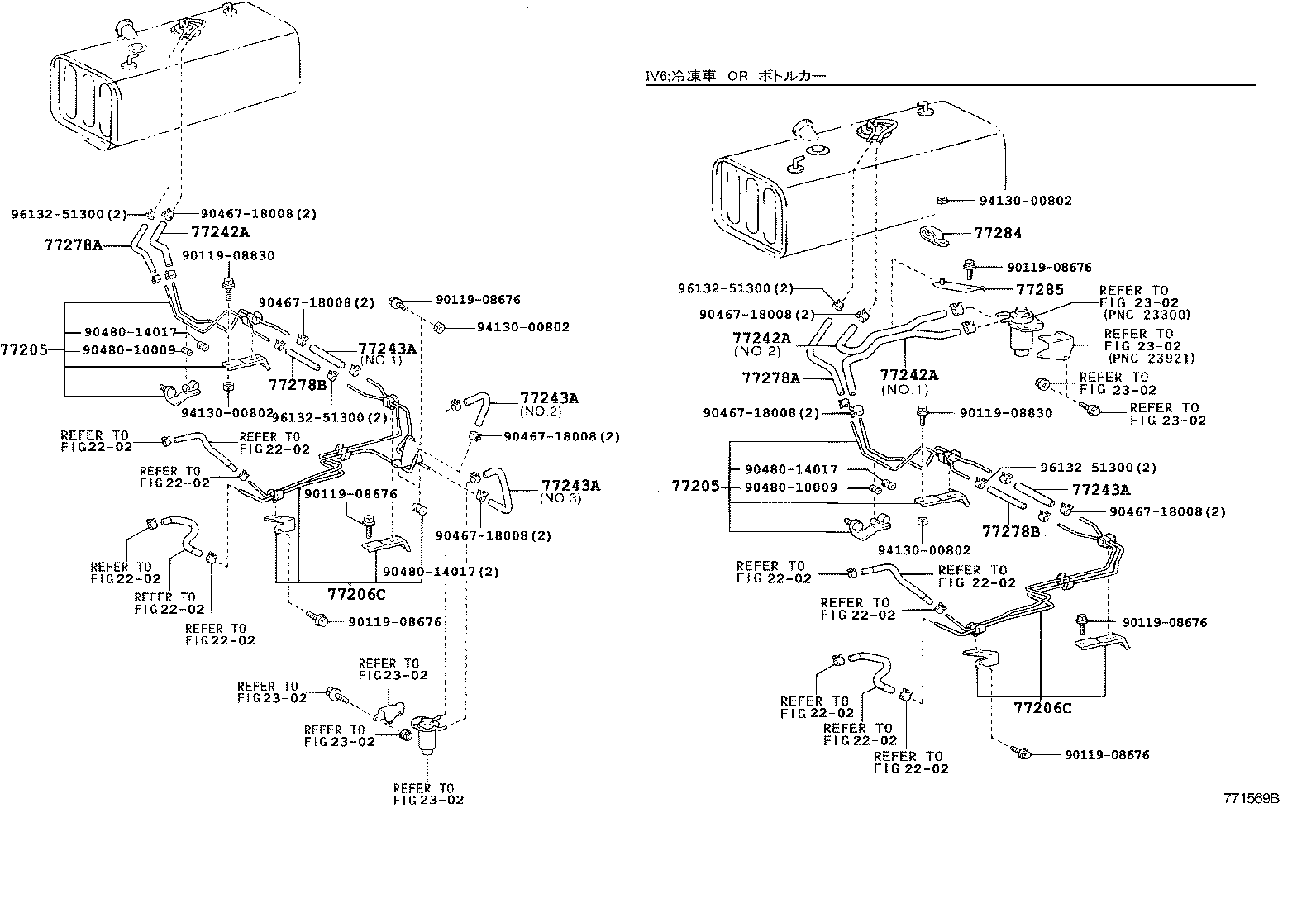

771569B
771569B

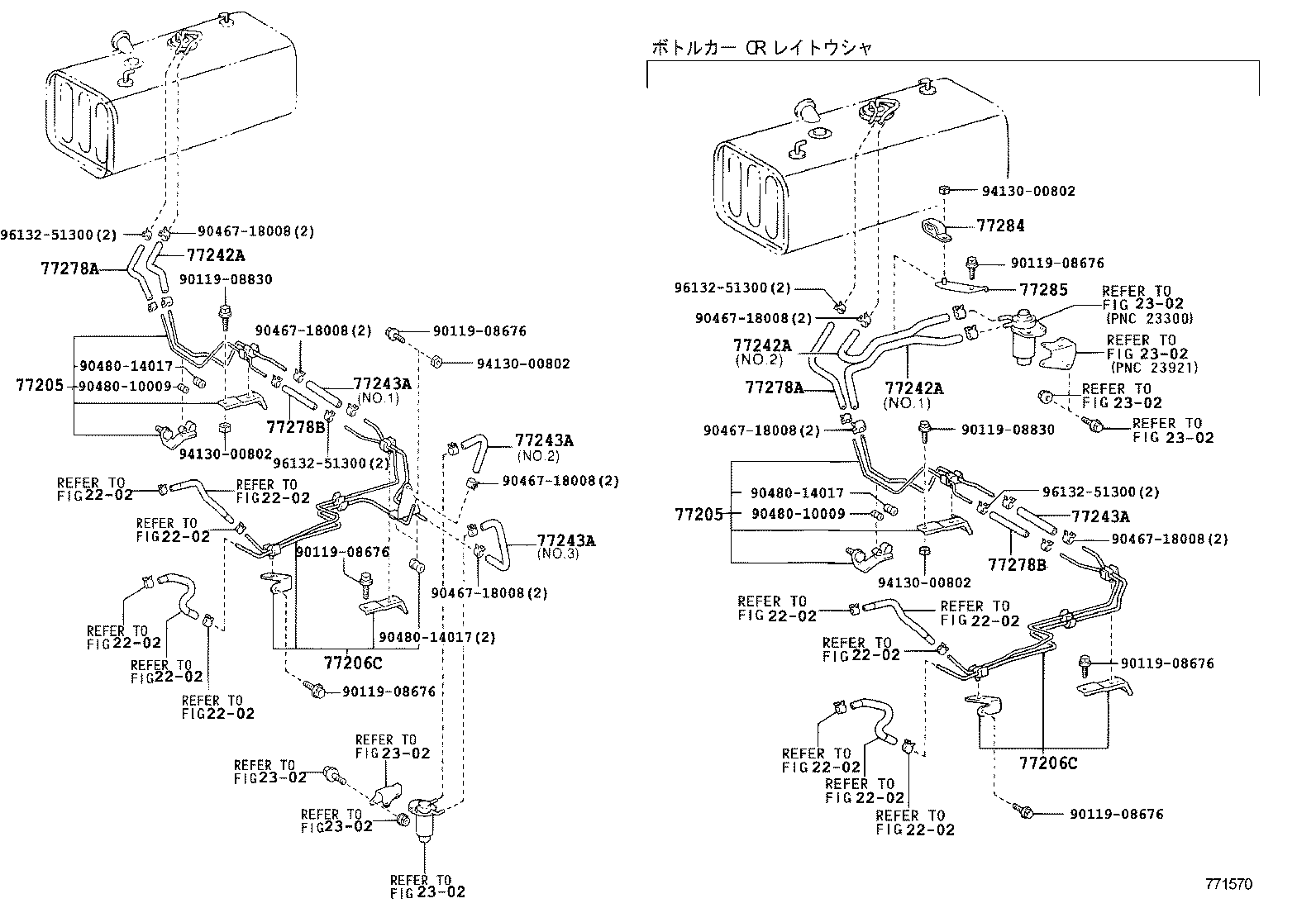

771570

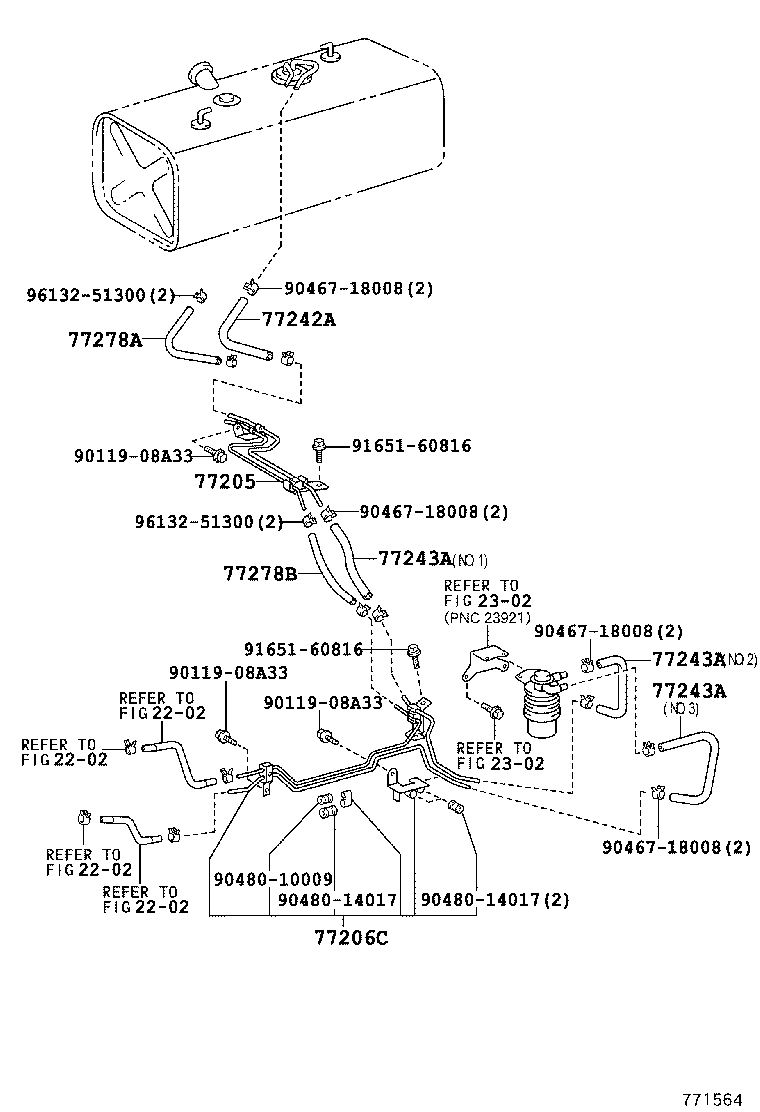

771564

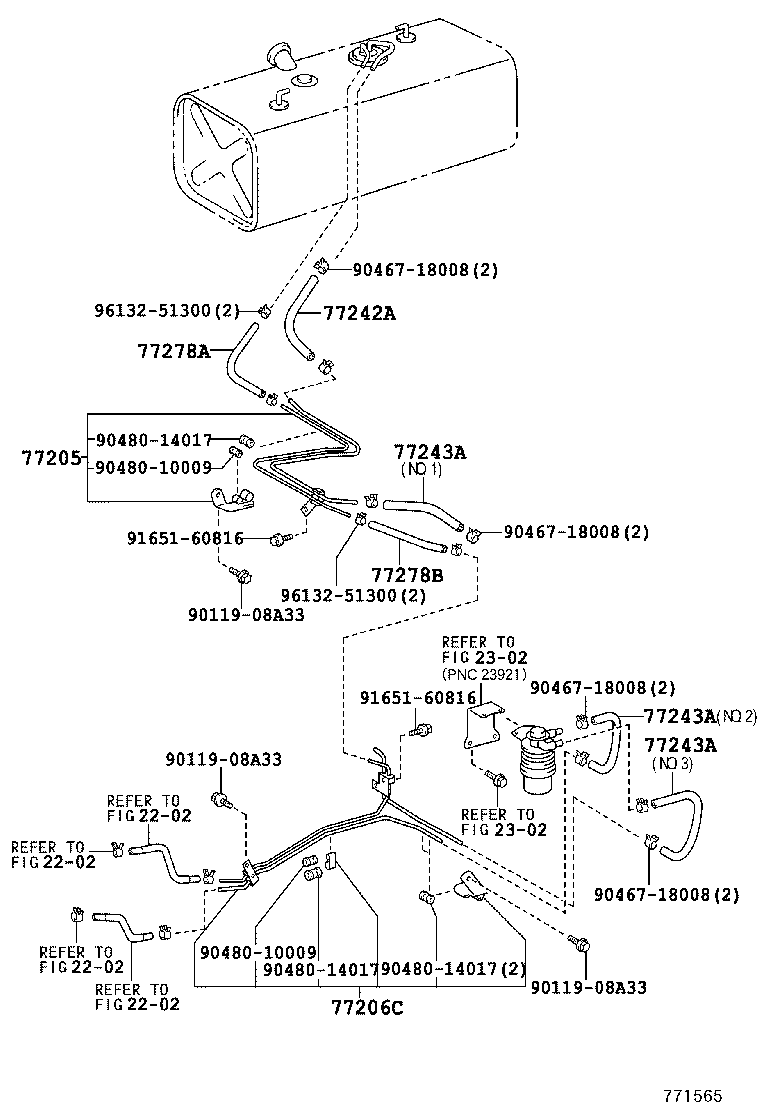

771565

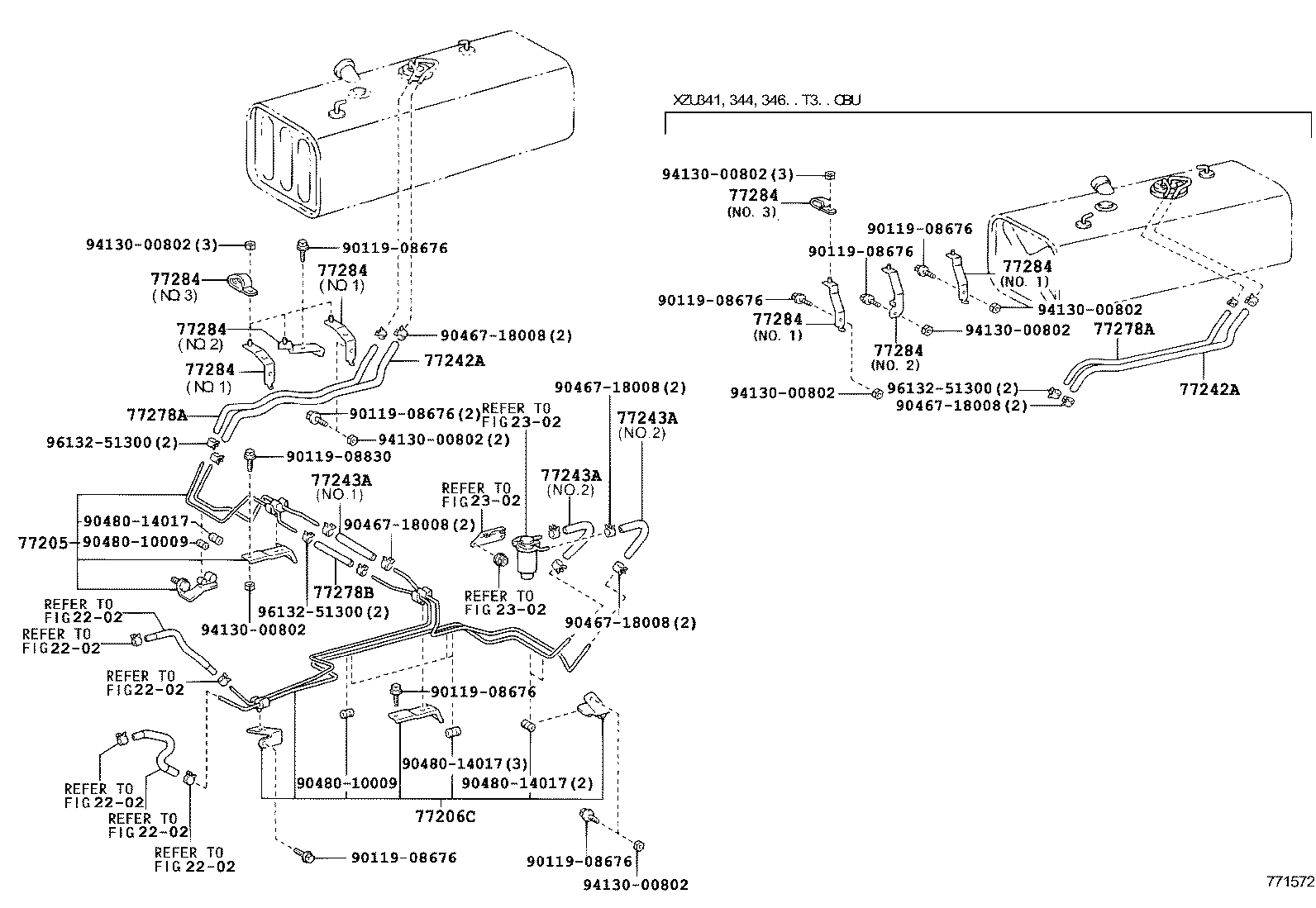

771572

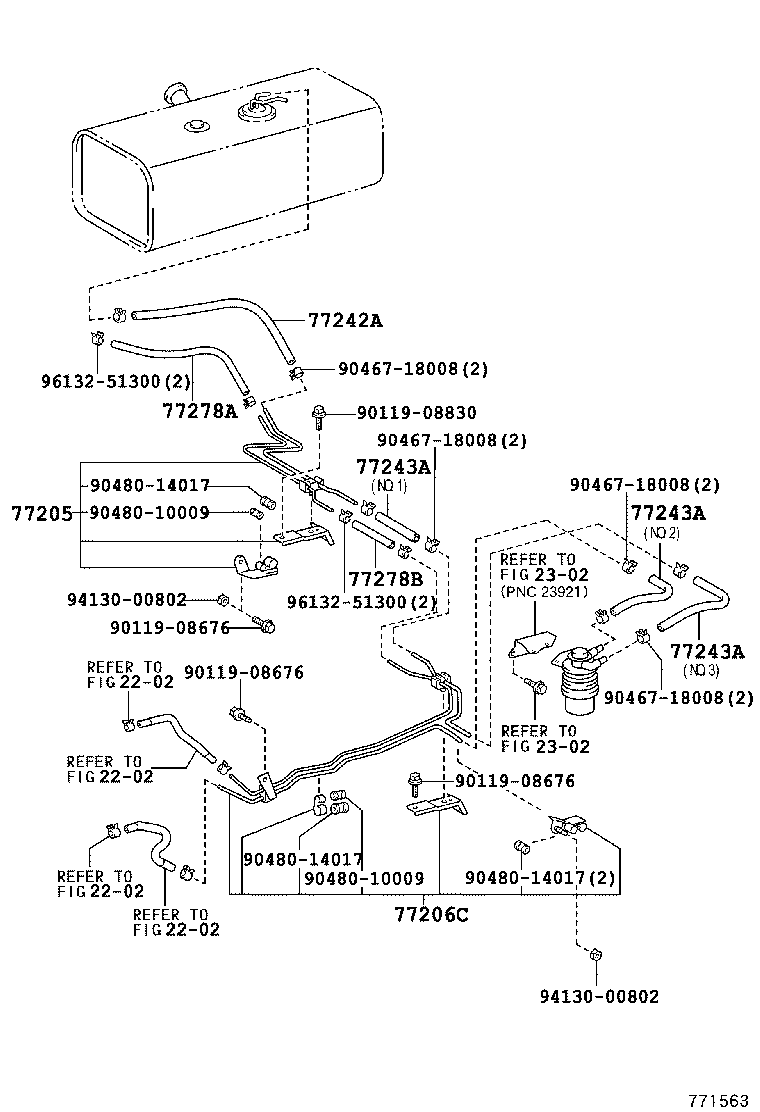

771563

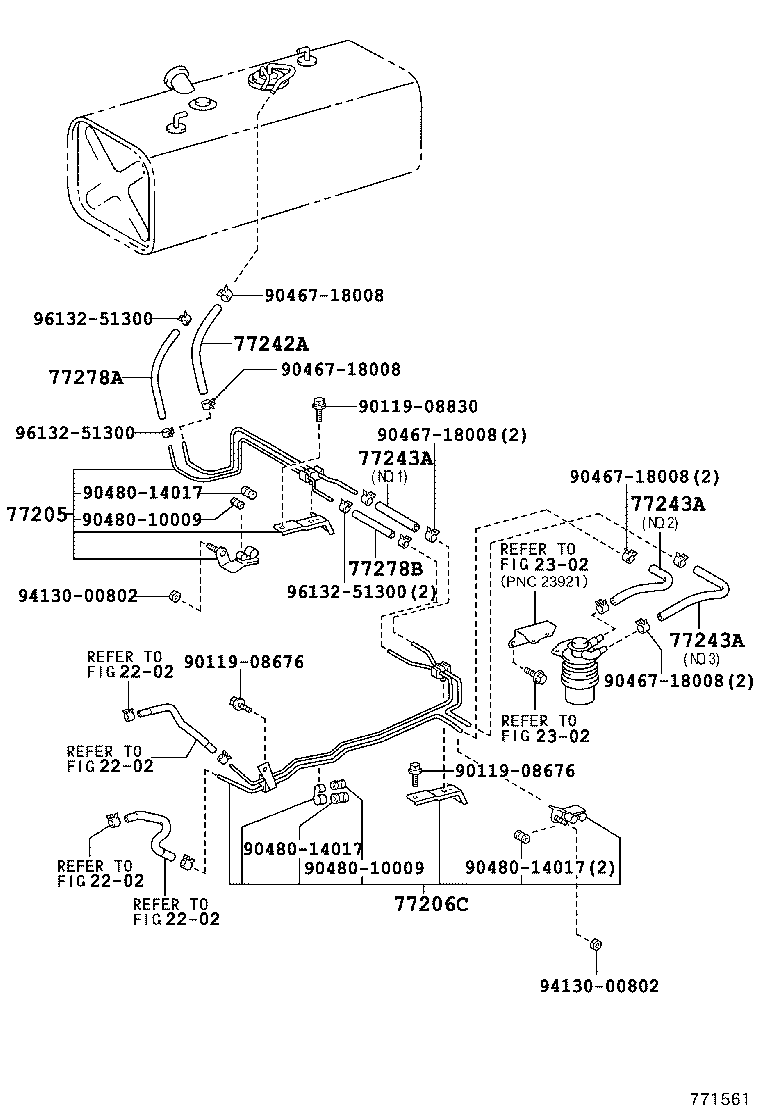

771561

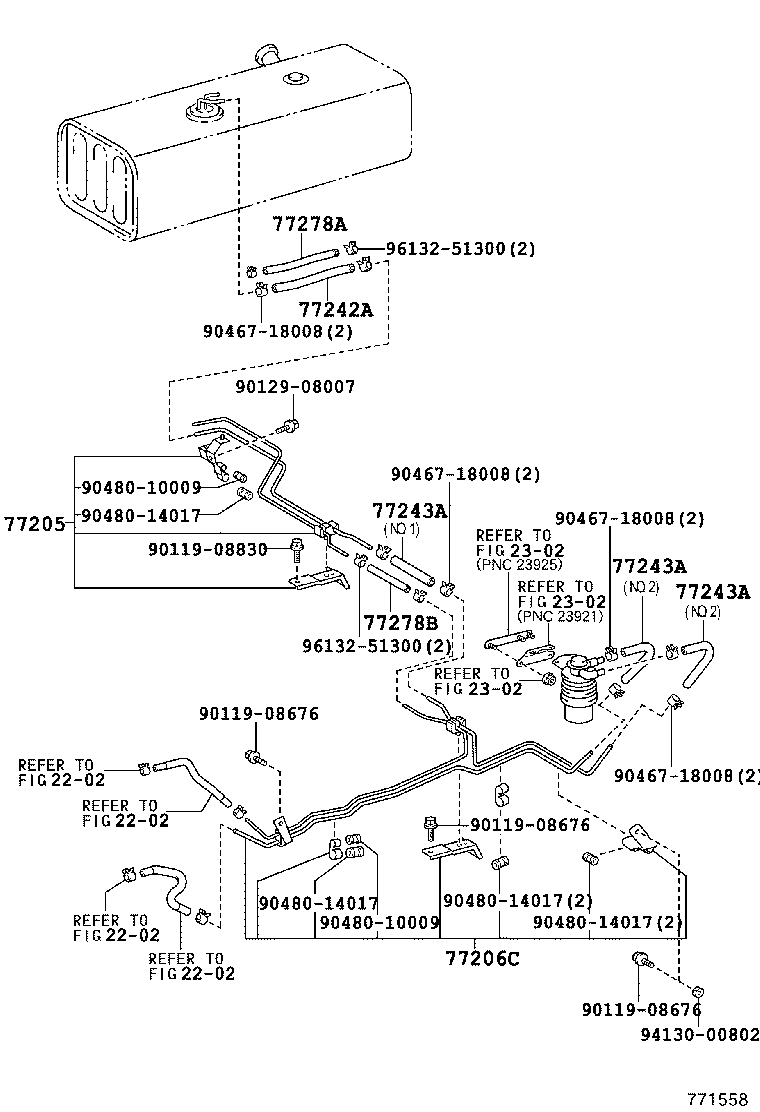

771558

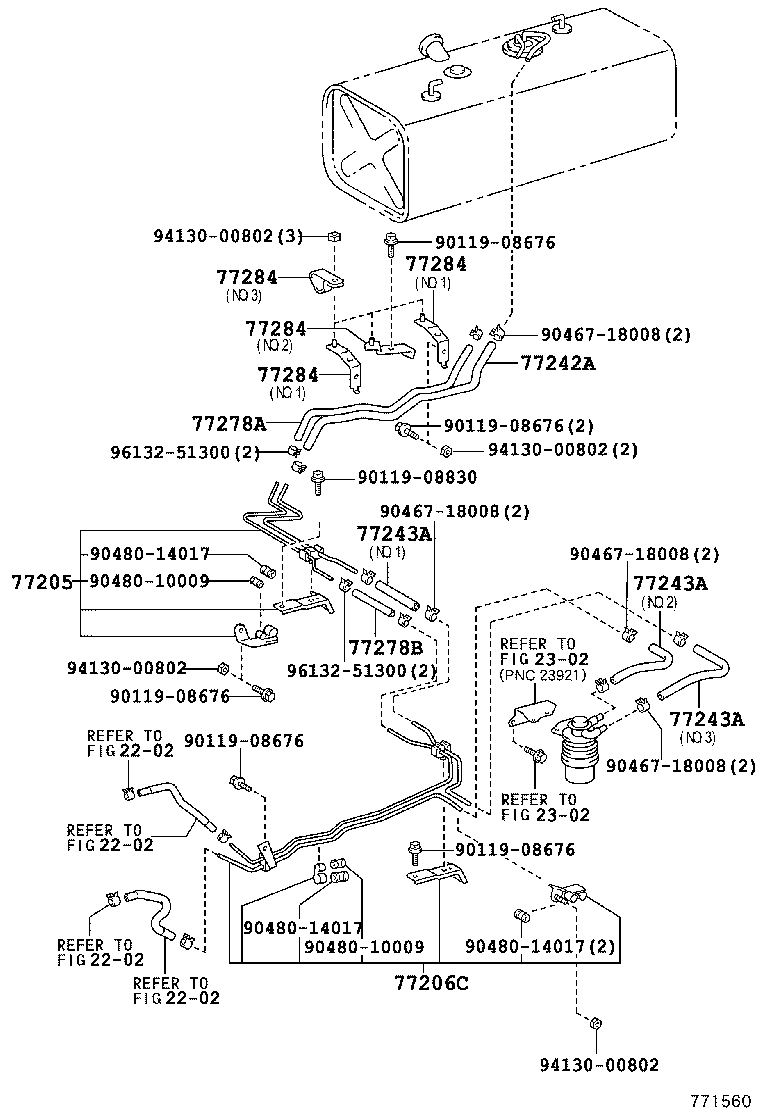

771560

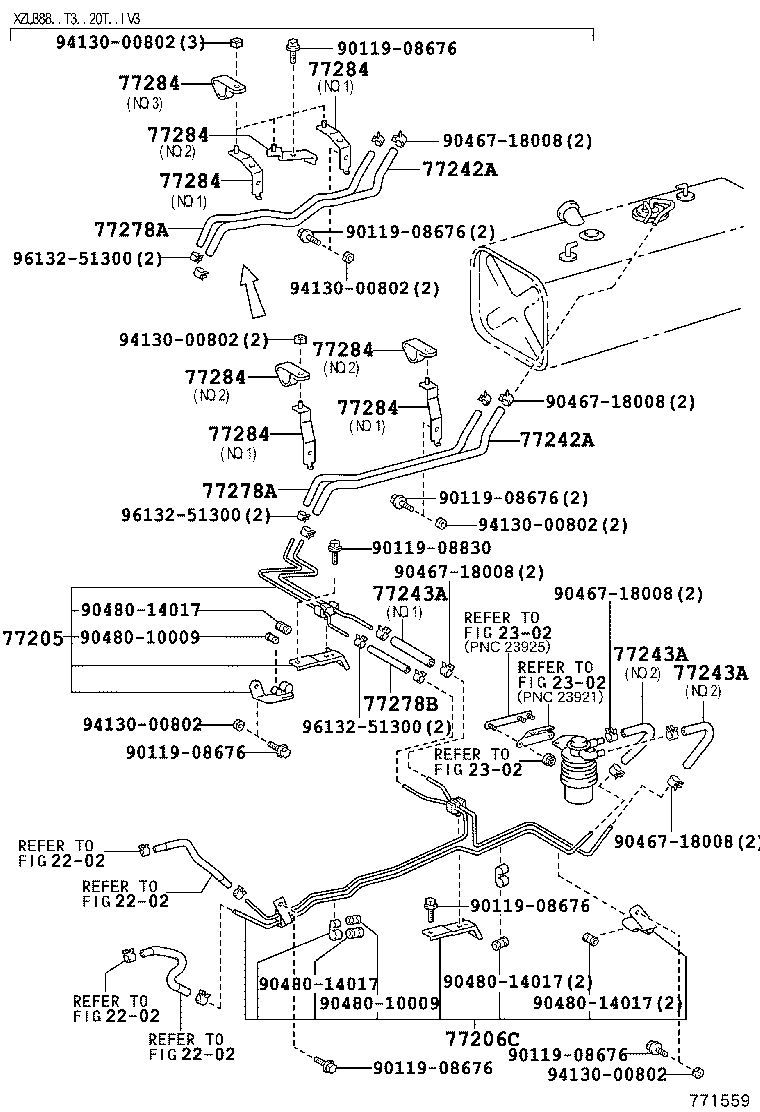

771559

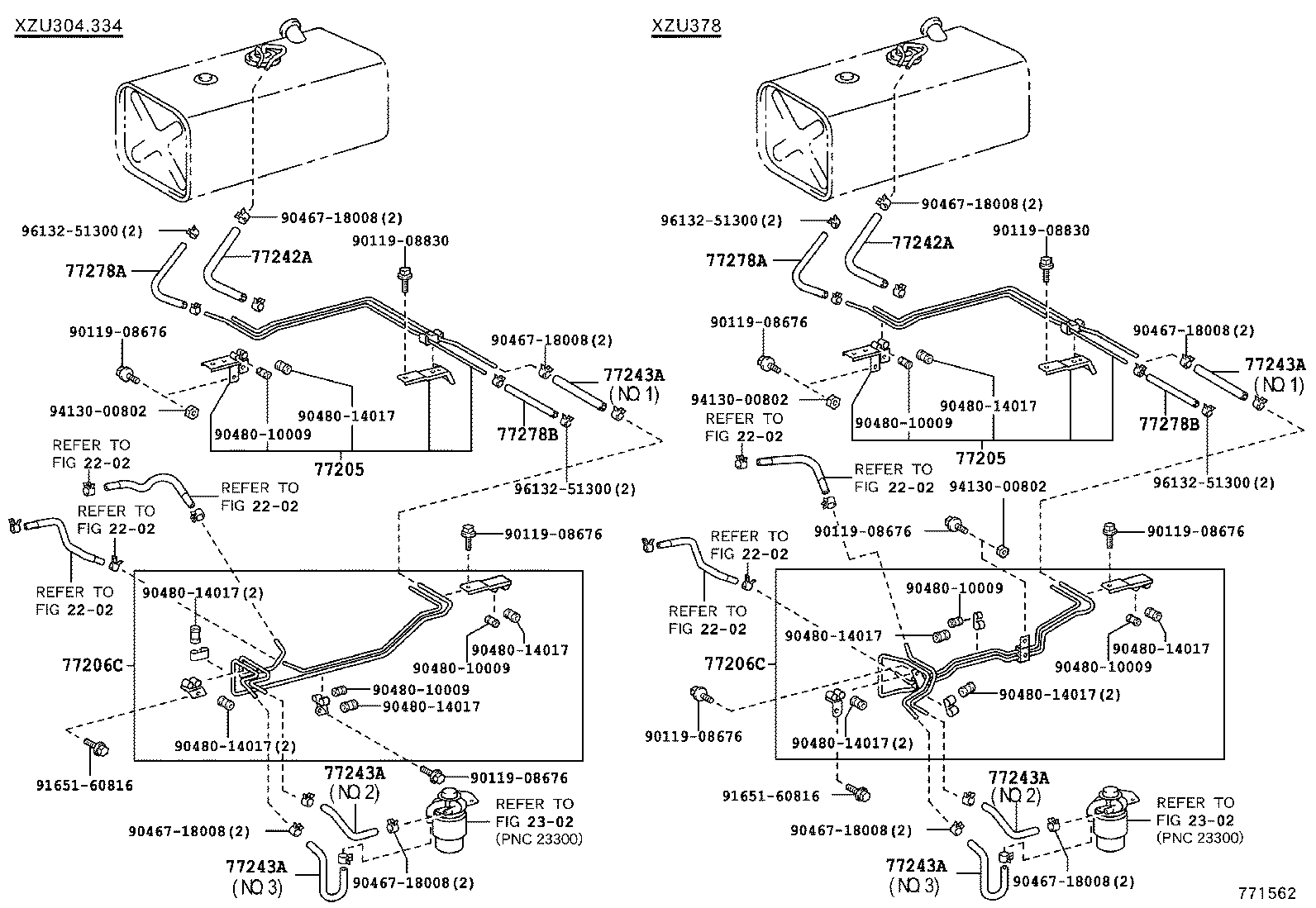

771562
Part groups
| PNC | Description |
|---|---|
| 23400D | Filter Assy, Lpg |
| 23401B | Bolt |
| 23415A | Plate |
| 23925A | Stay, Charcoal Canister |
| 23954A | Bracket, Charcoal Canister, NO.1 |
| 23954B | Bracket, Charcoal Canister, NO.2 |
| 23960C | Valve Assy, Solenoid Lpg |
| 23972A | Bracket, Filter & Solenoid Valve |
| 53208C | Support Sub-assy, Hood Lock |
| 58266A | Bracket, Fuel Tube Clamp |
| 58266B | Bracket, Fuel Tube Clamp |
| 77001B | Valve (FOR LPG TANK) |
| 77017B | Tube Sub-assy, Fuel Tank Vent |
| 77018 | Valve Sub-assy, Fuel Vapour Separate |
| 77018H | Valve Sub-assy, Fuel Vapor Separate |
| 77022A | Hose, Fuel(FOR FUEL EVAPORATIVE SEPARATOR) |
| 77022C | Hose OR Tube(FOR FUEL EVAPORATIVE SEPARATOR) |
| 77026B | Tube Sub-assy, Fuel Evaporation, NO.1 |
| 77027 | Tube Sub-assy, Fuel Evaporation, NO.2 |
| 77028B | Tube Sub-assy, Fuel Evaporation, NO.3 |
| 77035 | Cable Sub-assy, Fuel Lid Lock Control |
| 77037 | Lock Sub-assy, Fuel Filler Opening Lid |
| 77100 | Tank Assy, Fuel |
| 77100A | Plug(FOR FUEL TANK) |
| 77100B | Gasket(FOR FUEL TANK) |
| 77100U | Tank Sub-assy, Fuel |
| 77100V | Hose, Fuel |
| 77100Z | Tank Sub-assy, Fuel Sub |
| 77113B | Plate, Fuel Tank Side |
| 77135A | Protector, Fuel Tank Side |
| 77154 | Plate, Fuel Tank Evap/Vent Tube Support |
| 77163 | Bracket, Fuel Tank, Rear RH |
| 77164 | Bracket, Fuel Tank, Rear LH |
| 77168A | Plate, Fuel Tank Vent Tube Set |
| 77169A | Gasket, Fuel Suction Tube Set |
| 77178 | Gasket, Fuel Tank Filler Pipe, Lower |
| 77197 | Orifice, Fuel Vapor |
| 77197C | Orifice |
| 77201 | Pipe Sub-assy, Fuel Tank Inlet |
| 77201A | Hose, Fuel, NO.1(FOR FUEL TANK INLET PIPE) |
| 77203A | Tube Sub-assy, Fuel Suction |
| 77205 | Tube Sub-assy, Fuel Main |
| 77206C | Tube Sub-assy, Fuel Main, NO.2 |
| 77207B | Tube Sub-assy, Fuel Main, NO.3 |
| 77213B | Hose, Fuel Tank TO Filler Pipe |
| 77219 | Cover, Fuel Tank Filler Pipe |
| 77241 | Tube, Fuel Main, NO.1 |
| 77242A | Hose, Fuel, NO.1 (FOR MAIN TUBE, NO.2) |
| 77243A | Hose, Fuel, NO.1 (FOR MAIN TUBE, NO.3) |
| 77243D | Joint, Fuel Tube, NO.1 |
| 77244 | Tube, Fuel Main, NO.4 |
| 77244C | Joint, Fuel Tube, NO.2 |
| 77249 | Hose, Fuel Emission |
| 77251B | Tube, Fuel Main |
| 77251C | Hose, Fuel, NO.1(FOR FUEL MAIN TUBE) |
| 77252A | Tube, Fuel Main, NO.2 |
| 77253A | Tube, Fuel Main, NO.3 |
| 77253D | Hose, Fuel |
| 77254 | Tube, Fuel Emission, NO.1 |
| 77255D | Tube, Fuel Return |
| 77255F | Hose, Fuel, NO.2 (FOR FUEL RETURN TUBE) |
| 77256C | Tube, Fuel Return, NO.2 |
| 77257C | Tube, Fuel Return, NO.3 |
| 77258A | Tube, Fuel Return, NO.4 |
| 77259D | Hose, Fuel, NO.1 |
| 77259E | Hose, Fuel |
| 77259F | Hose, Fuel |
| 77259K | Hose, Fuel |
| 77260 | Hose Assy, Fuel Main |
| 77261A | Hose, Fuel, NO.1 (FOR FUEL EMISSION TUBE) |
| 77265 | Connector, Fuel Main Tube |
| 77275B | Protector, Fuel Liquid Vapor Separator Valve |
| 77277 | Tube, Fuel Return, NO.1 |
| 77278A | Hose, Fuel, NO.1 (FOR RETURN TUBE, NO.2) |
| 77278B | Hose, Fuel, NO.2 (FOR RETURN TUBE, NO.2) |
| 77278D | Valve, Check W/Bracket |
| 77281B | Clamp, Fuel Hose(FOR REAR FUEL MAIN) |
| 77282 | Bracket, Fuel Main Tube, NO.2 |
| 77284 | Clamp, Fuel Tube |
| 77285 | Bracket, Fuel Tube |
| 77290 | Shield Assy, Fuel Tank Filler Pipe |
| 77293C | Packing, Fuel Tank Outer Filler Pipe |
| 77295C | Grommet, Fuel Tube |
| 77296 | Plate, Fuel Tube Grommet Support |
| 77297 | Connector, Fuel Tube |
| 77298A | Clamp, Fuel Tube, NO.4 |
| 77298D | Adapter, Fuel Tube Joint |
| 77310A | Cap Assy, Fuel Tank |
| 77311A | Cap, Fuel Inlet Coupler |
| 77316 | Gasket, Fuel Tank Cap |
| 77319 | Knob, Fuel Tank Cap |
| 77321 | Coupler, Fuel Inlet |
| 77322A | Retainer, Fuel Tank Cap Valve Spring |
| 77326 | Connector, Auxiliary Fuel Tank Cap |
| 77338A | Bracket, Fuel Tank Cap Lock Control Rod |
| 77346 | Cover, Fuel Lid Lock Opener Base, LH |
| 77350 | Lid Assy, Fuel Filler Opening |
| 77366 | Spring, Fuel Filler Opening Lid Hinge |
| 77378A | Cover, Fuel Filler Opening Lid Lock |
| 77380 | Valve Assy, Fuel Cut Off |
| 77390C | Valve, Fuel Tank Inlet |
| 77439 | Hose, Fuel Return |
| 77501T | Bracket Sub-assy, Fuel Tank |
| 77502C | Bracket Sub-assy, Fuel |
| 77502D | Bracket Sub-assy, Fuel Tank, Rear |
| 77511A | Bracket, Fuel Tank |
| 77519 | Spacer, Fuel Tank Bracket |
| 77601A | Band Sub-assy, Fuel Tank, NO.1 |
| 77601E | Band Sub-assy, Fuel Tank |
| 77603A | Band Sub-assy, Fuel Tank, NO.2 |
| 77605A | Cover Sub-assy, Fuel Tank Valve Handle |
| 77606 | Protector Sub-assy, Fuel Tank, NO.1 |
| 77611 | Band, Fuel Tank |
| 77611A | Pin (FOR FUEL TANK BAND) |
| 77611C | Cover, Fuel Tank Guard |
| 77611D | Cover, Fuel Tank, RH |
| 77611E | Pin, Fuel Tank Band |
| 77612D | Cover, Fuel Tank, LH |
| 77616C | Seat, Fuel Tank Band |
| 77633 | Stay, Fuel Tank |
| 77633B | Stay, Fuel Tank |
| 77638 | Sleeve, Tank Valve Joint |
| 77638A | Ring, O (FOR TANK VALVE JOINT SLEEVE) |
| 77641A | Protector, Fuel Tank, NO.1 |
| 77643A | Protector, Fuel Tank, NO.3 |
| 77644 | Bolt, Fuel Tank |
| 77651B | Cushion, Fuel Tank |
| 77653A | Cushion, Fuel Tank, NO.3 |
| 77658A | Protector, Fuel Tank Edge, NO.1 |
| 77659 | Protector, Fuel Tank Edge, NO.2 |
| 77665 | Cover, Fuel Tank Band, RH |
| 77701T | Valve, Check (FOR MAIN FUEL TANK) |
| 77701U | Hose, Fuel (FOR CHECK VALVE) |
| 77701V | Valve, Check (FOR SUB-FUEL TANK) |
| 77705 | Bracket Sub-assy, Charcoal Canister |
| 77710 | Cock Assy, Fuel Change |
| 77712 | Valve, Fuel Change Cock |
| 77713 | Lever, Fuel Change Cock |
| 77714 | Cap, Fuel Change Cock |
| 77740 | Canister Assy, Charcoal |
| 77751 | Bracket, Charcoal Canister Base |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
