Toyota Dyna/Toyoace
2011-07 → present · chassis XZC710,XZU7## · catalogue 771140 · Japan
Supported model
Data version 2022-07

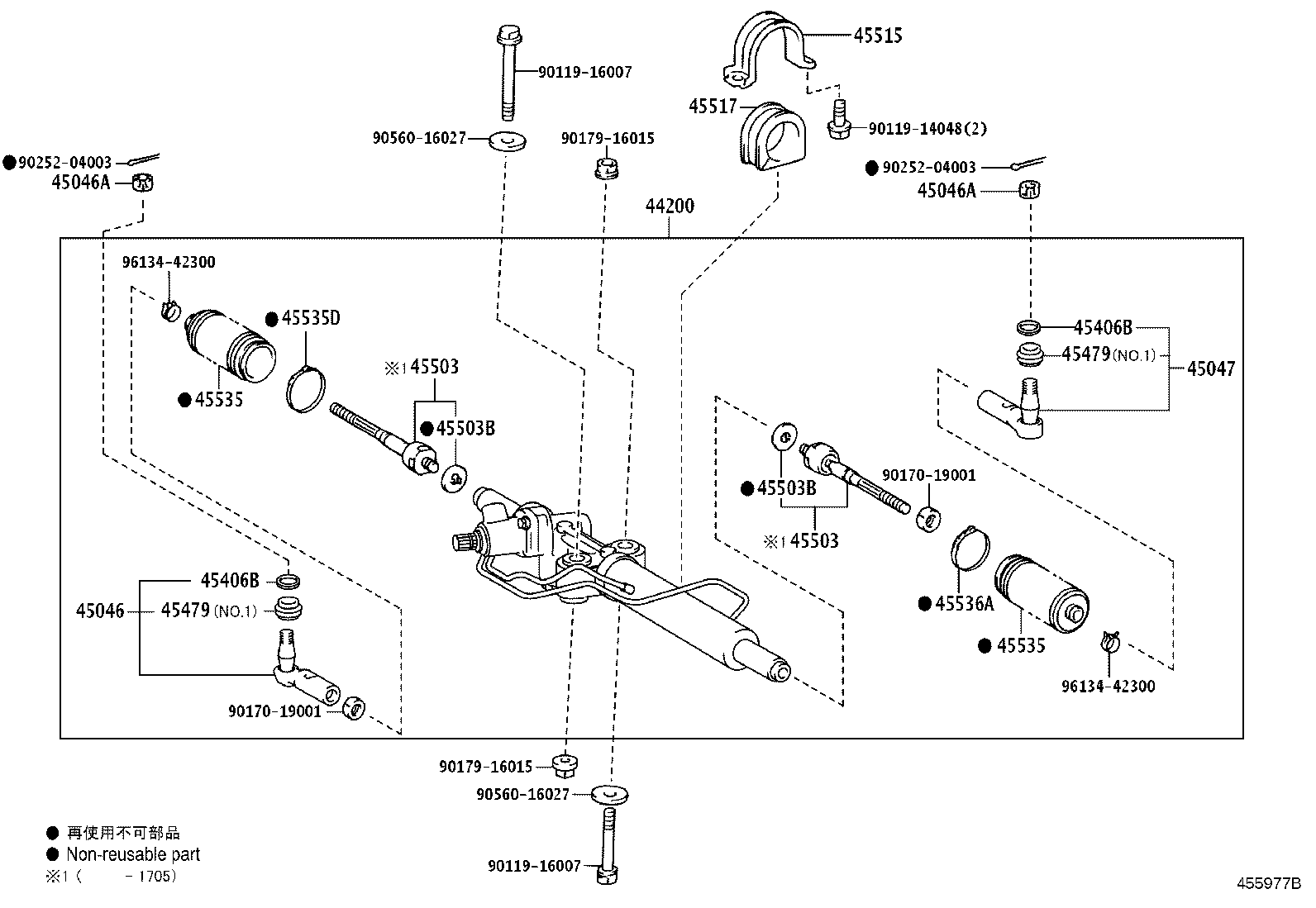

Front Steering Gear & Link
31 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 44101 | Worm Sub-assy, Steering |
| 44101E | Ring, O(FOR STEERING WORM) |
| 44107E | Seal, Oil(FOR POWER STEERING GEAR HOUSING) |
| 44108D | Ring, O(FOR SECTOR COVER) |
| 44110 | Gear Assy, Power Steering |
| 44167 | Cover, Sector Shaft Dust |
| 44168 | Cover, Worm Shaft Dust |
| 44200 | Link Assy, Power Steering |
| 45046 | End Sub-assy, Tie Rod, RH |
| 45046A | Nut, Castle(FOR TIE ROD END) |
| 45047 | End Sub-assy, Tie Rod, LH |
| 45406B | Ring, Set(FOR TIE ROD DUST SEAL) |
| 45411 | Arm, Pitman |
| 45440 | Link Assy, Steering Drag |
| 45440B | Nut, Castle(FOR STEERING DRAG LINK) |
| 45440D | Ring, Set(FOR STEERING DRAG LINK) |
| 45460A | Rod Assy, Tie |
| 45461 | Rod, Steering Tie |
| 45461A | Nut(FOR STEERING TIE ROD LOCK) |
| 45479 | Seal, Steering Link Joint Dust |
| 45503 | End Sub-assy, Steering Rack |
| 45503B | Washer, Claw(FOR STEERING RACK END) |
| 45515 | Bracket, Steering Rack Housing, NO.2 |
| 45517 | Grommet, Steering Rack Housing, NO.2 |
| 45535 | Boot, Steering Rack, NO.1 |
| 45535D | Clamp(FOR STEERING RACK BOOT NO.1) |
| 45536A | Clamp(FOR STEERING RACK BOOT NO.2) |
| 45611 | Arm, Steering Knuckle, RH |
| 45611D | Nut(FOR STEERING KNUCKLE ARM) |
| 45611E | Key, Woodruff(FOR STEERING IDLER ARM) |
| 45612 | Arm, Steering Knuckle, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
