Toyota Coaster
2017-01 → present · chassis GDB1#,60,70,80,XZB60,70,80 · catalogue 811140 · Japan
Supported model
Data version 2023-05

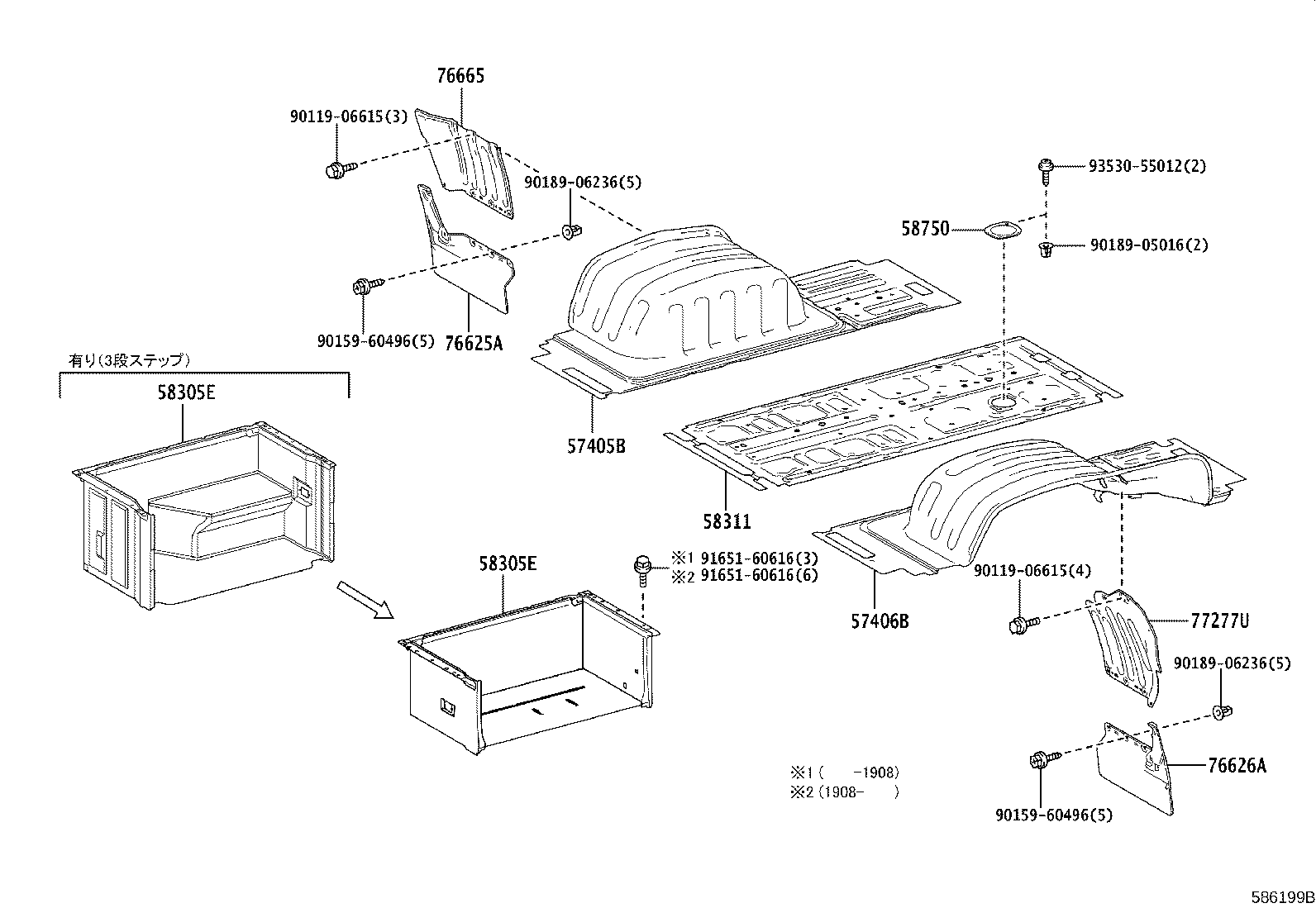

Rear Floor Panel & Rear Floor Member
101 part groups · 18 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 51079B | Bracket Sub-assy, Side Step |
| 51715B | Spacer, Step Panel Cover |
| 51773D | Cover, Step Plate, RH |
| 51774D | Cover, Step Plate, LH |
| 51778D | Cover, Side Door Step Plate, NO.1 |
| 51804 | Stopper Sub-assy, Side Auto Step |
| 51806 | Stay Sub-assy, Slide Step |

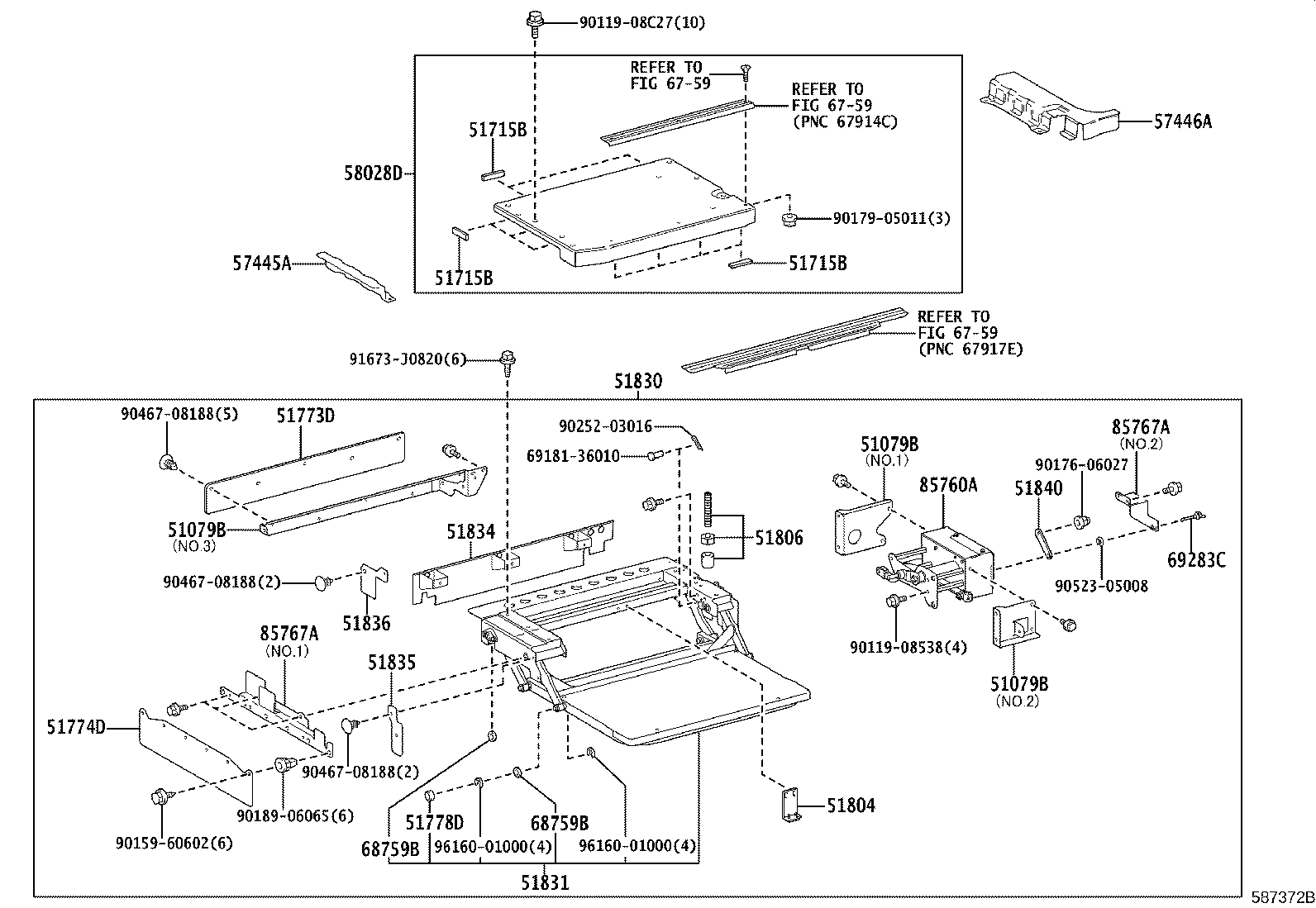

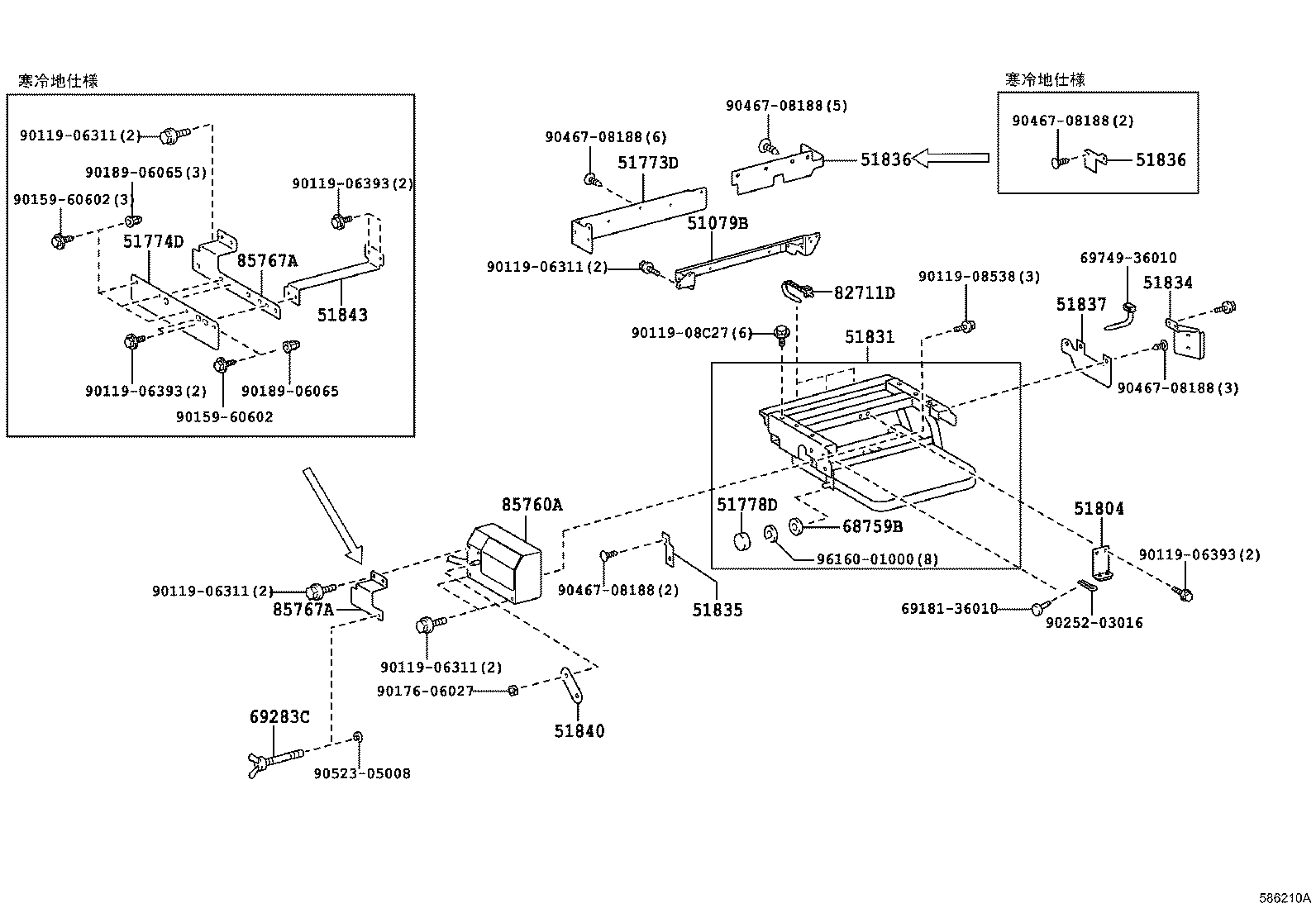

| 51830 | Step Assy, Side Auto |
| 51831 | Step, Side Auto |
| 51834 | Protector, Side Auto Step |
| 51835 | Cover, Side Auto Step, NO.1 |
| 51836 | Cover, Side Auto Step, NO.2 |
| 51837 | Cover, Side Auto Step, NO.3 |
| 51840 | Handle Assy, Side Auto Step |
| 51843 | Stay, Slide Step, NO.1 |
| 57023E | Strength Sub-assy, Anchor Side, NO.3 |
| 57025A | Strength, Sub-assy, Crossmember Floor, NO.2 Sub |
| 57027D | Strength Sub-assy, Anchor Side, NO.7 |
| 57031C | Strength Sub-assy, Anchor Side, NO.1 |
| 57031D | Strength Sub-assy, Anchor Side, NO.2 |

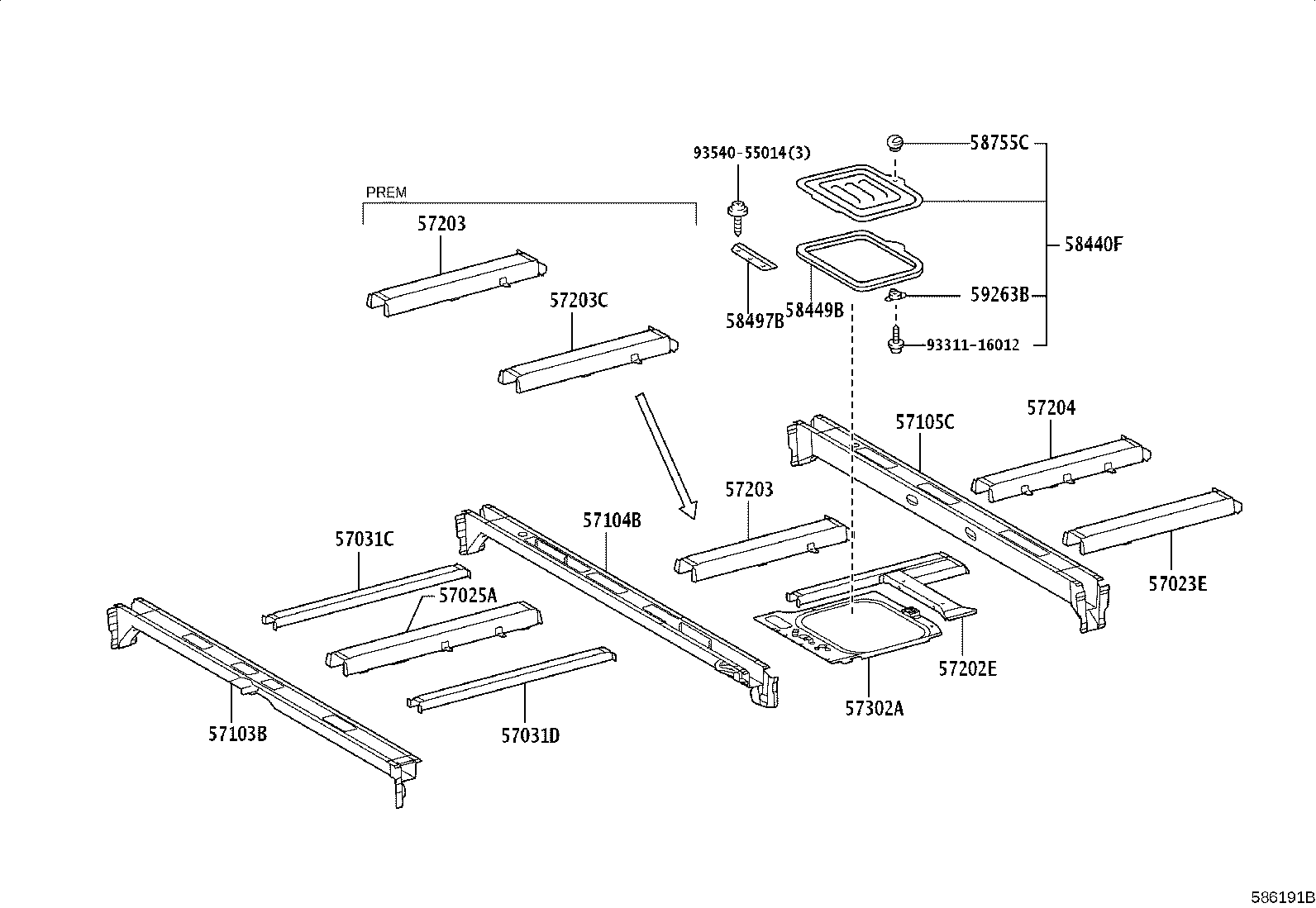

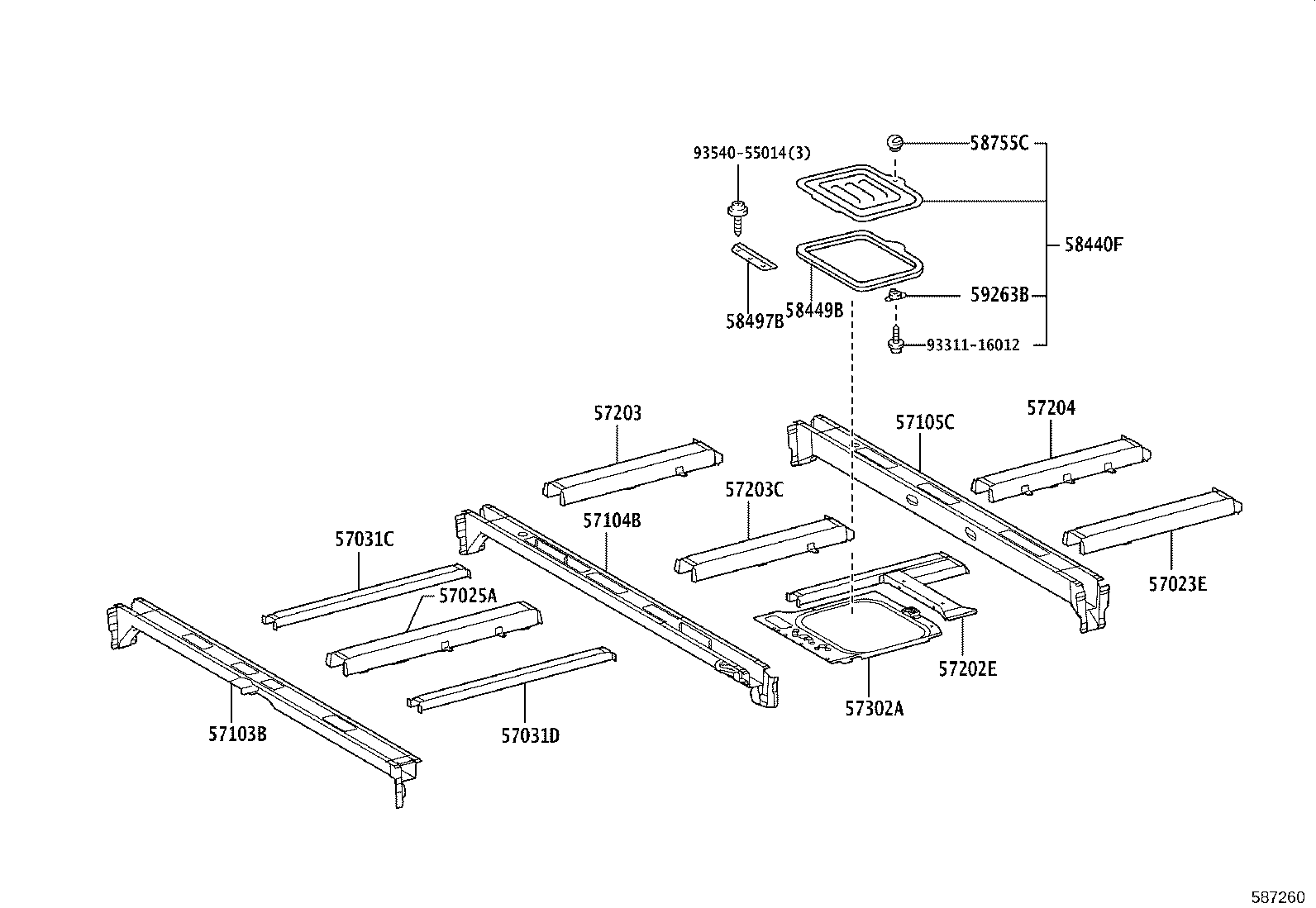

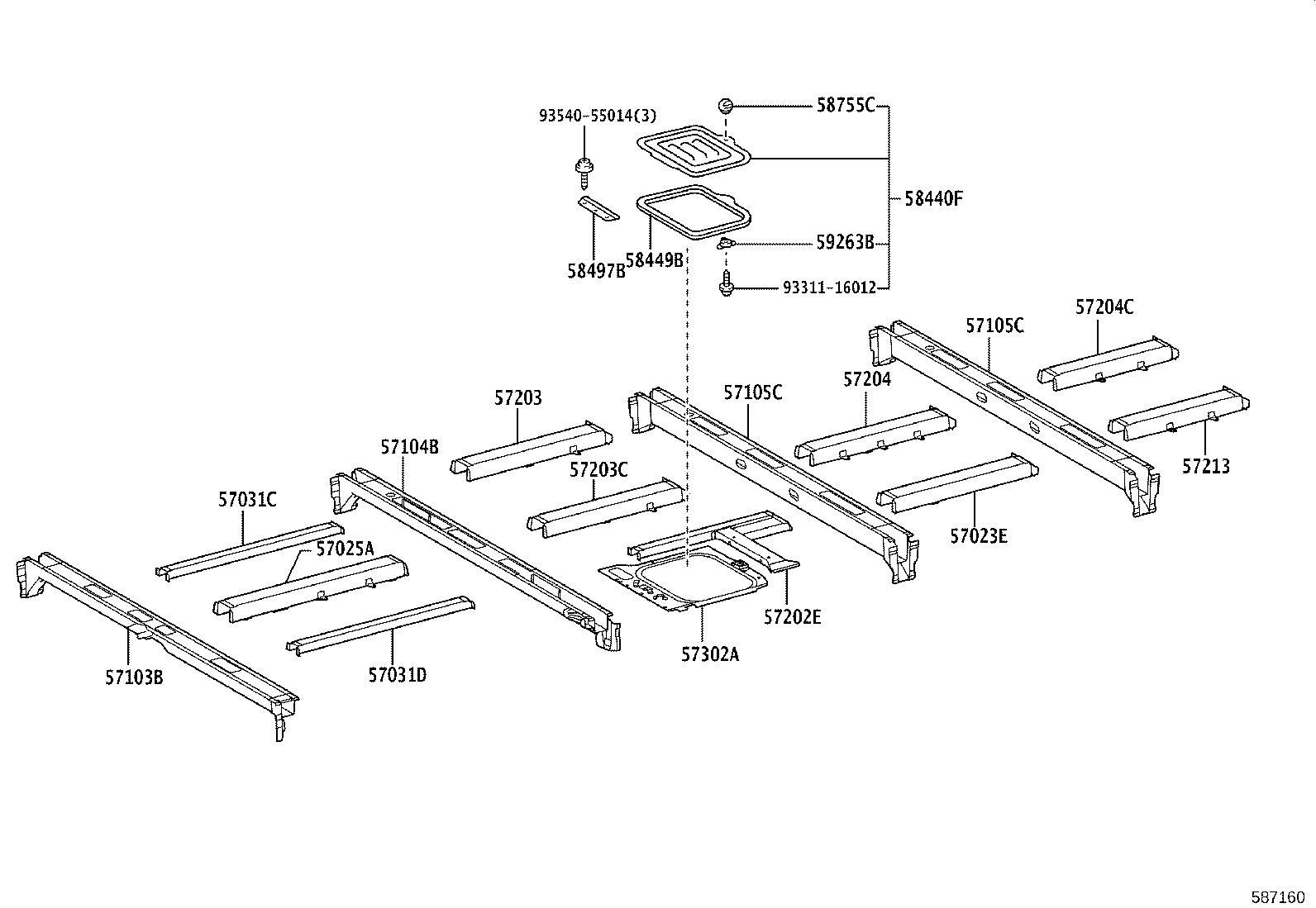

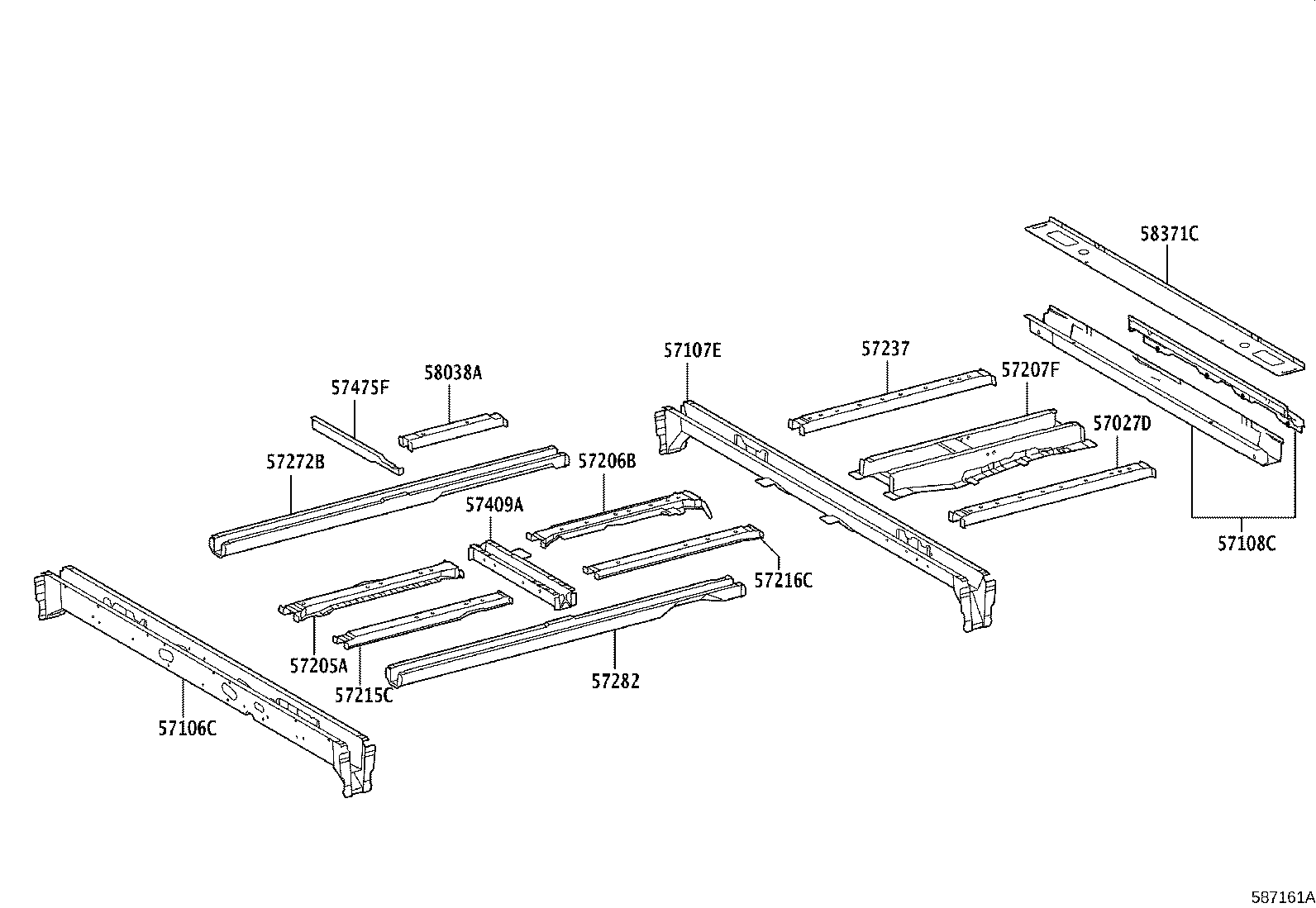

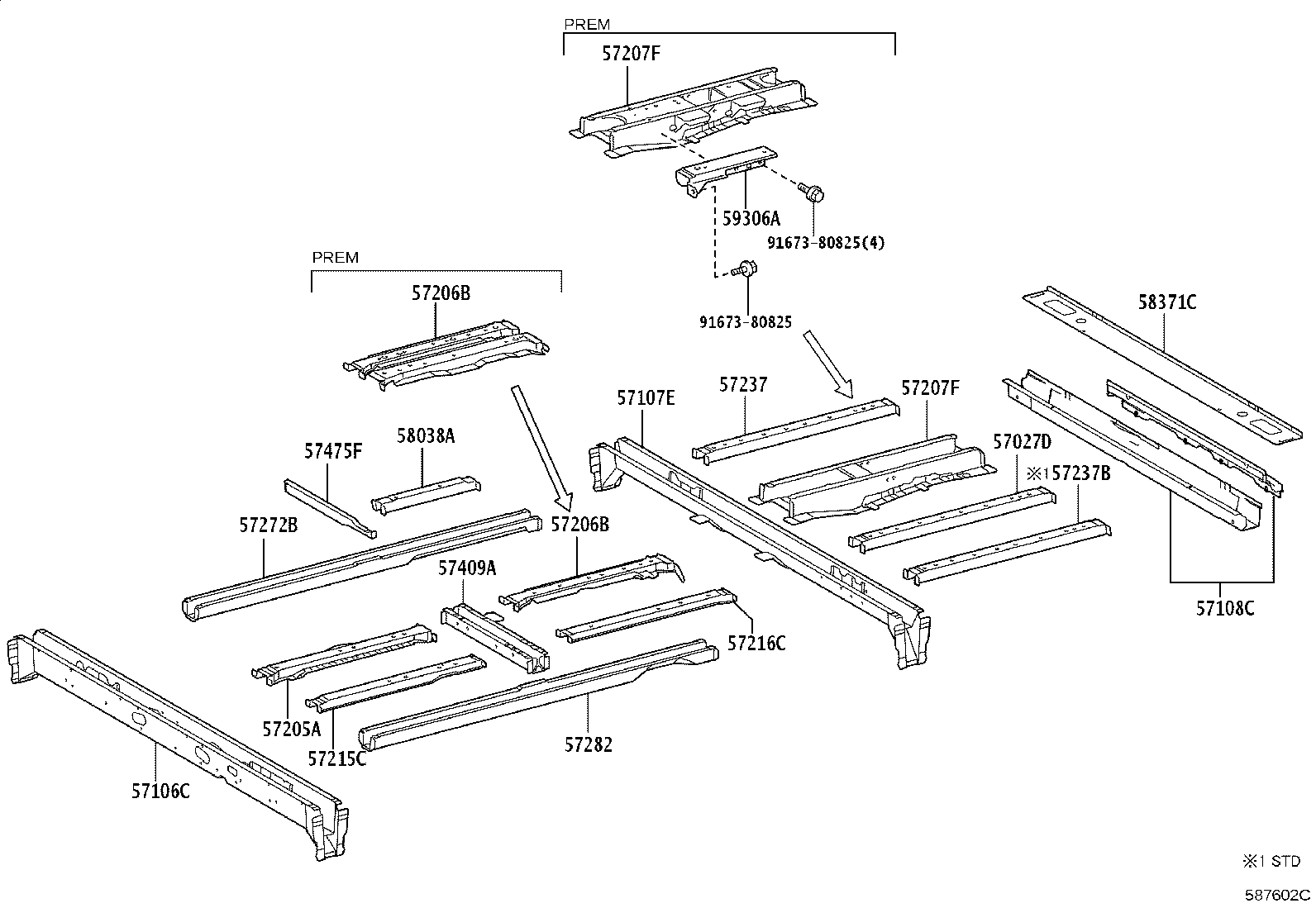

| 57103B | Crossmember Sub-assy, Floor, NO.3 |
| 57104B | Crossmember Sub-assy, Floor, NO.4 |
| 57105C | Crossmember Sub-assy, Floor, NO.5 |
| 57106C | Crossmember Sub-assy, Floor, NO.6 |
| 57107E | Crossmember Sub-assy, Floor, NO.7 |
| 57108C | Crossmember Sub-assy, Floor, NO.8 |
| 57202E | Strength Sub-assy, Anchor, NO.2 |
| 57203 | Strength Sub-assy, Anchor NO.3 |
| 57203C | Strength Sub-assy, Anchor, NO.4 |
| 57204 | Strength Sub-assy, Anchor, NO.3 LH |
| 57204C | Strength Sub-assy, Anchor, NO.4 |
| 57205A | Strength Sub-assy, Anchor, NO.5 |
| 57206B | Strength Sub-assy, Anchor |
| 57207F | Strength Sub-assy, Anchor, NO.7 |
| 57213 | Strength, Anchor, NO.3 |
| 57215C | Strength, Anchor, NO.5 |
| 57216C | Strength, Anchor, NO.6 |
| 57237 | Strength, Anchor Side, NO.7 |
| 57237B | Strength, Anchor Side, NO.8 |
| 57272B | Strength, Rear Floor Housing, Side, RH |
| 57282 | Strength, Rear Floor Housing, Side, LH |

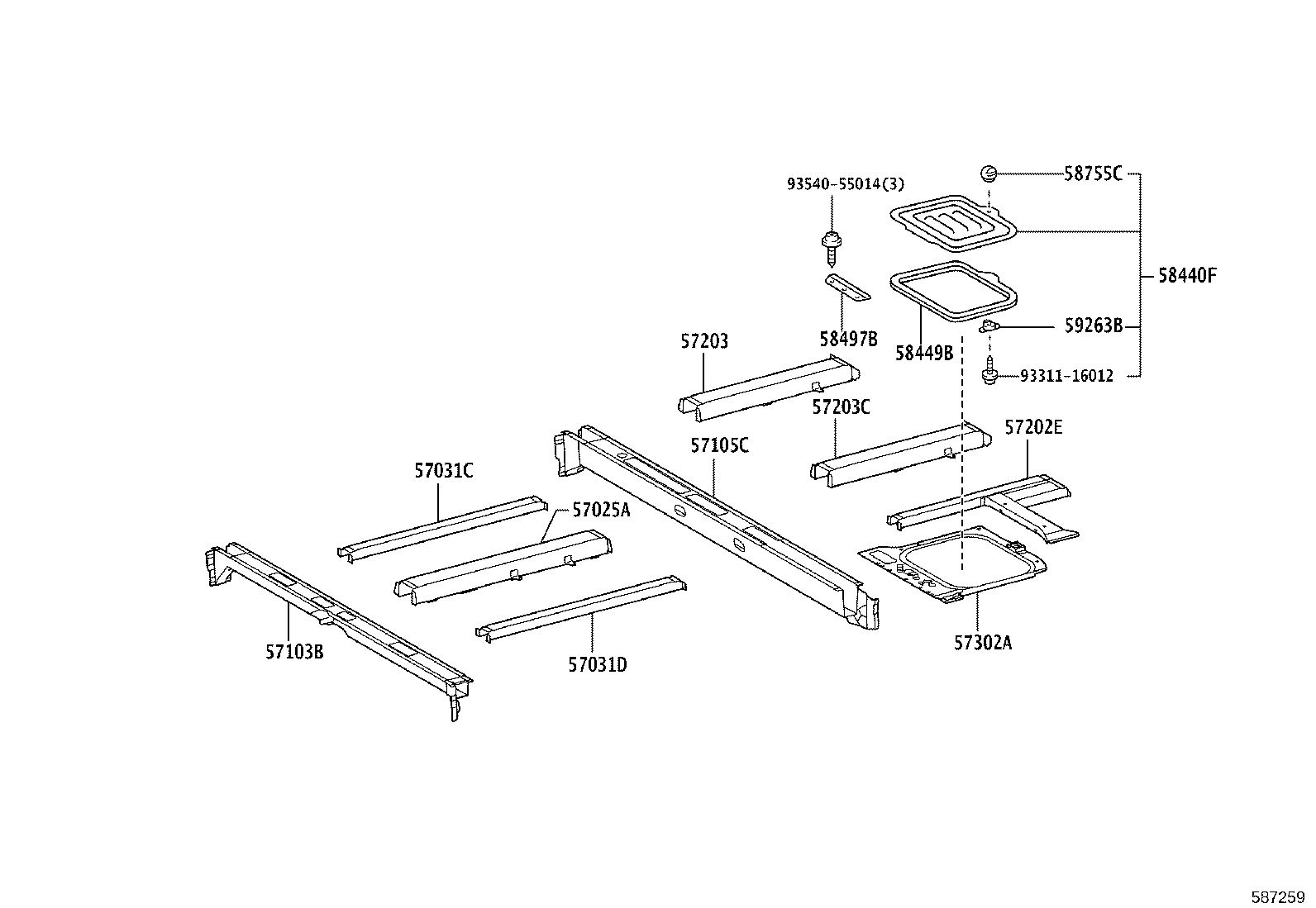

| 57302A | Panel Sub-assy, Battery Box |
| 57404C | Panel Sub-assy, Upper Rear Floor, LH |
| 57405B | Housing Sub-assy, Rear Floor, RH |
| 57406B | Housing Sub-assy, Rear Floor, LH |
| 57407B | Panel Sub-assy, Upper Rear Floor, NO.2 |
| 57409A | Strength Sub-assy, Rear Floor Housing |
| 57411C | Rail, Sub-assy, Floor Side, Inner Front RH |
| 57416C | Plate, Rear Floor Housing, NO.1 |
| 57445A | Reinforcement, Step Panel Under, RH |
| 57446A | Reinforcement, Step Panel Under, LH |
| 57475F | Strength, Rear Floor Housing |
| 57611A | Member, Rear Floor Side, RH |
| 57612A | Member, Rear Floor Side, LH |
| 57615A | Member, Rear Floor Side, Rear RH |
| 58028D | Panel Sub-assy, Center Floor Side, LH |
| 58038A | Plate Sub-assy, Rear Floor Finish |
| 58107F | Angle Sub-assy, Front Floor |
| 58298 | Cover, Center Floor Hole, NO.2 |
| 58305E | Panel Sub-assy, Center Door Step |

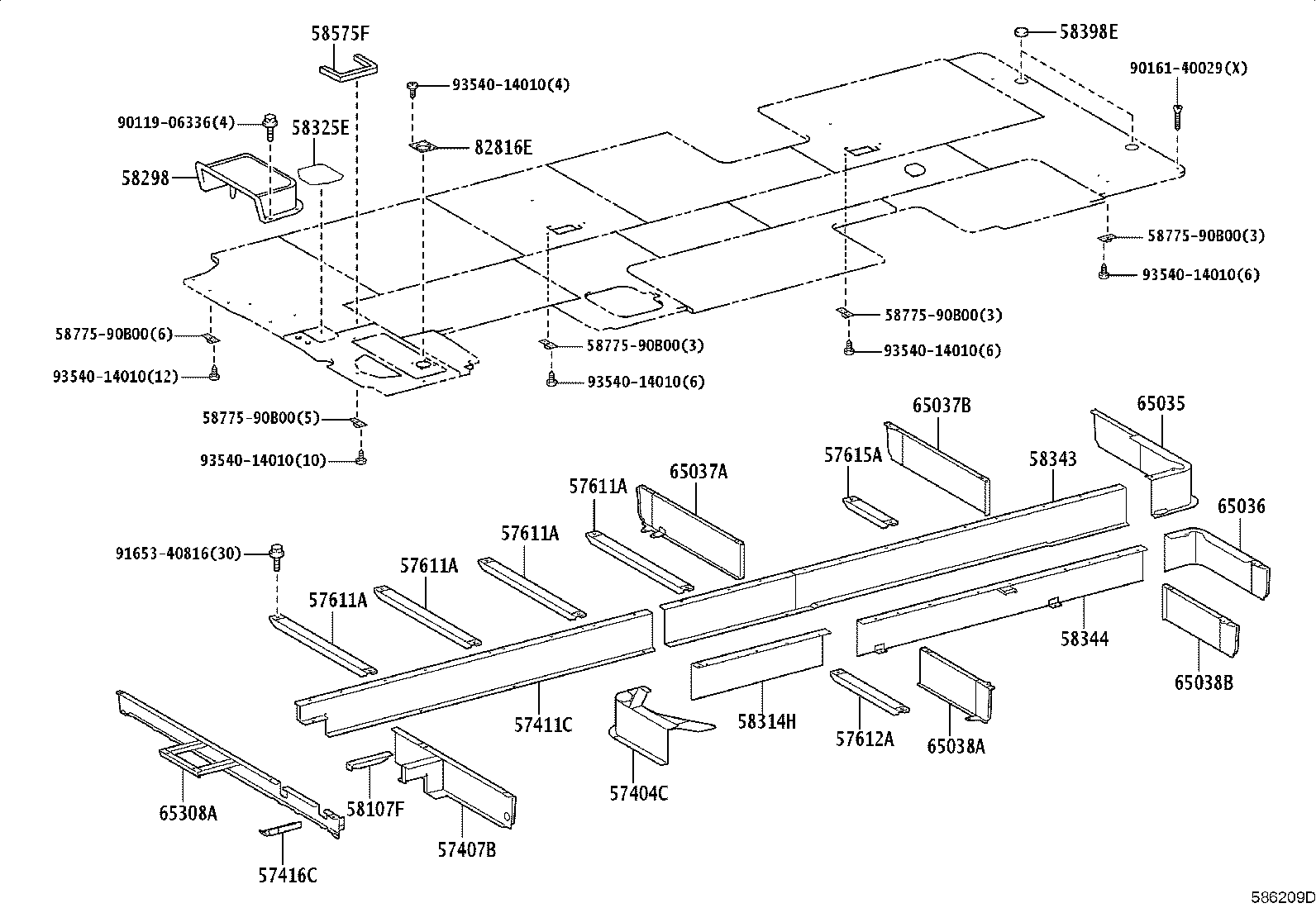

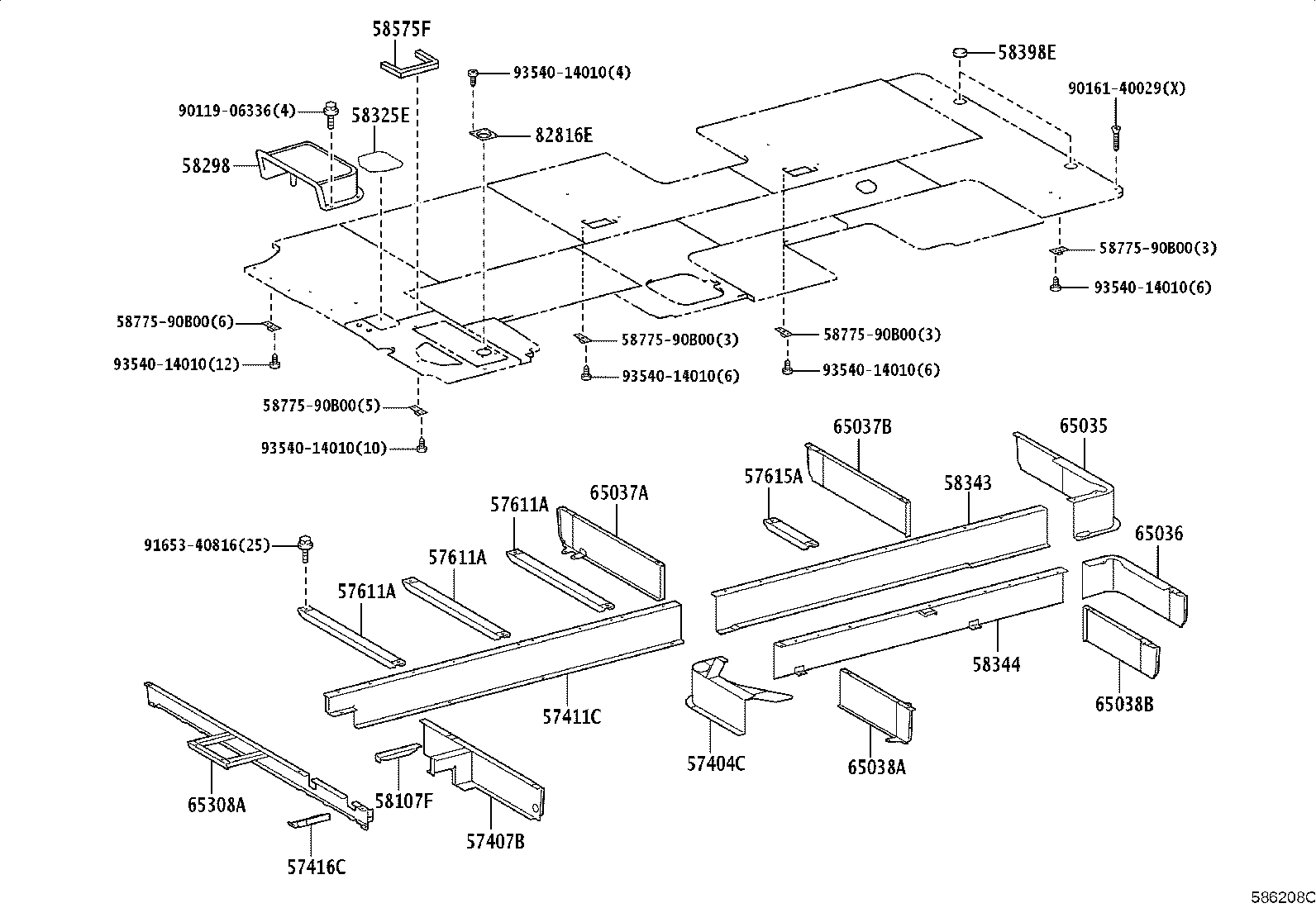

| 58311 | Pan, Rear Floor |
| 58314H | Panel, Rear Floor, LH |
| 58325E | Cover, Rear Floor Service Hole |
| 58343 | Panel, Rear Floor Side, Rear RH |
| 58344 | Panel, Rear Floor Side, Rear LH |
| 58371C | Panel, Body Lower Back, Upper |
| 58398E | Cover, Floor Under, NO.1 |

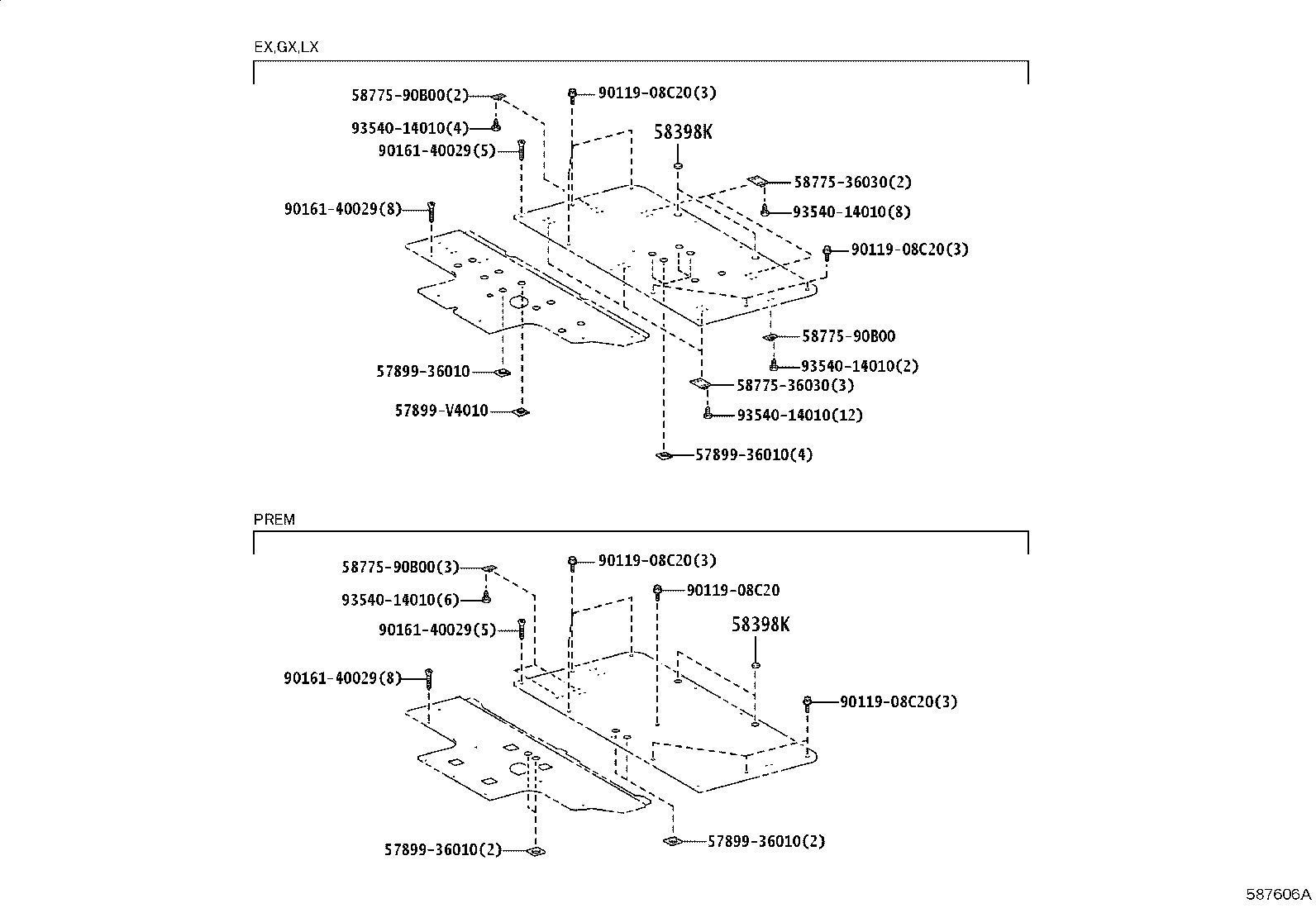

| 58398K | Cover, Floor Under, NO.1 |
| 58440F | Cover Assy, Battery Service Hole |
| 58449B | Packing, Battery Service Hole Cover |

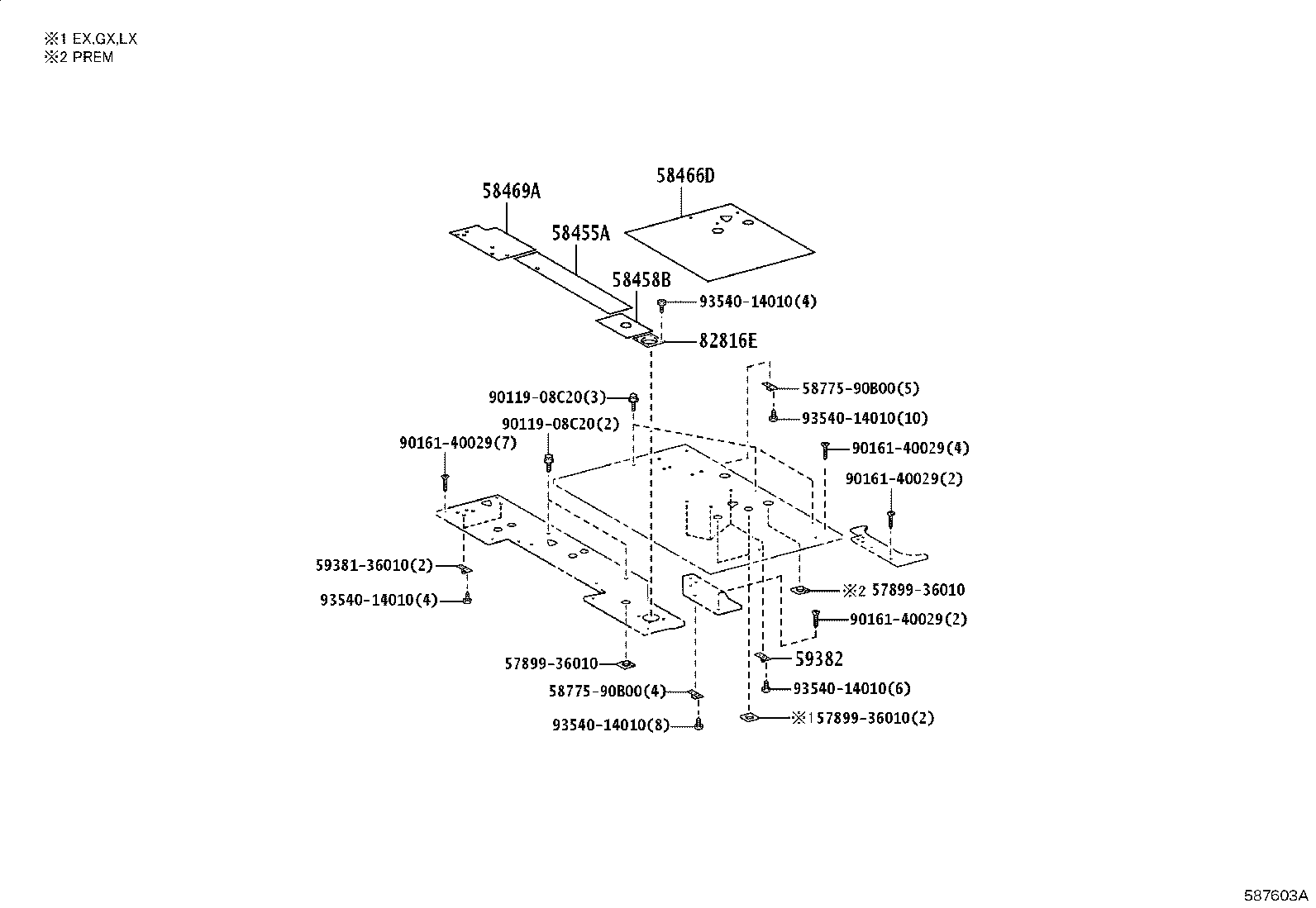

| 58455A | Panel, Rear Floor Board, NO.1 |
| 58458B | Panel, Rear Floor Board, NO.4 A |
| 58466D | Panel, Rear Floor Board, NO.2 B |
| 58469A | Panel, Rear Floor Board, NO.5 B |
| 58497B | Plate, Battery Service Hole Cover Lock |
| 58575F | Pad, Rear Floor |

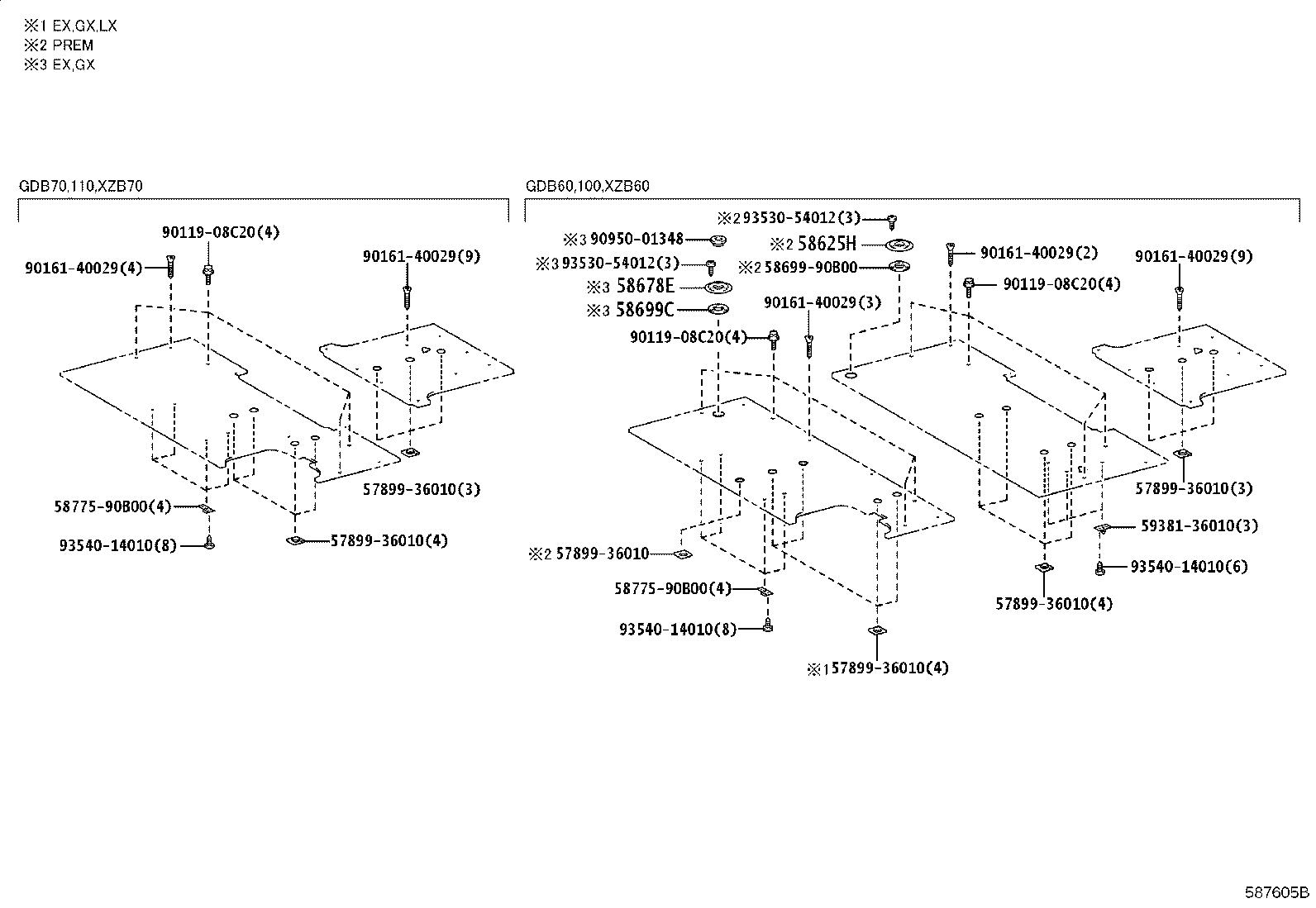

| 58625H | Plate, Rear Floor Mat, NO.1 |

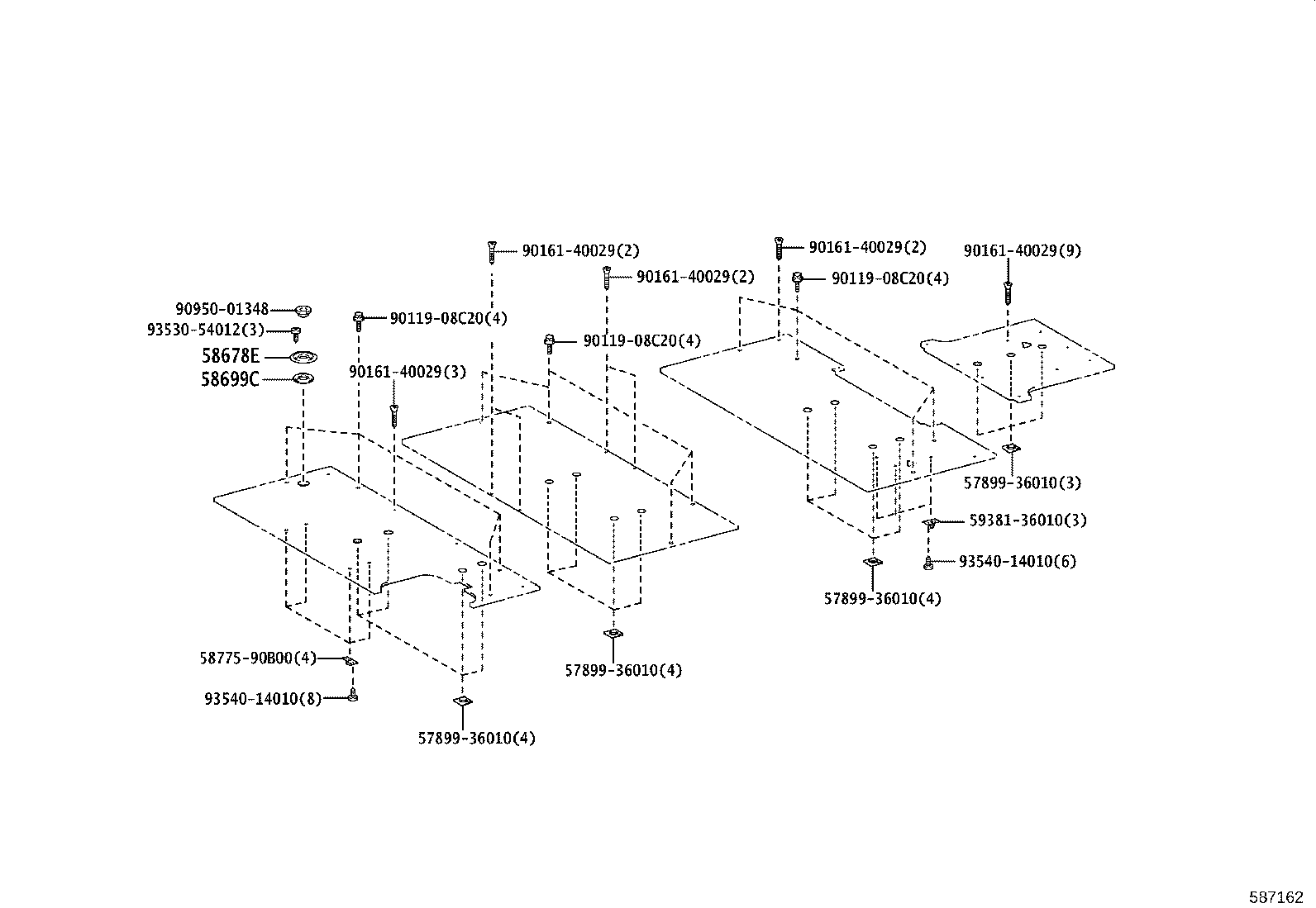

| 58678E | Plate, Rear Floor Mat Drip, NO.3 |
| 58699C | Packing, Rear Floor Mat Drip, NO.3 |
| 58750 | Cover Assy, Fuel Tank Inspection Hole |
| 58755C | Handle, Engine Service Cover Catch |
| 59263B | Hook, Engine Cover Lock |
| 59306A | Retainer Sub-assy, Rear Seat, NO.1 A |
| 59382 | Retainer, Floor Inverter, NO.2 |
| 65035 | Panel Sub-assy, Floor Rear Corner, RH |
| 65036 | Panel Sub-assy, Floor Rear Corner, LH |
| 65037A | Panel Sub-assy, Floor Side, RH |
| 65037B | Panel Sub-assy, Floor Side, NO.2 RH |
| 65038A | Panel Sub-assy, Floor Side, LH |
| 65038B | Panel Sub-assy, Floor Side, NO.2 LH |
| 65308A | Frame Sub-assy, Floor, Front |
| 68759B | Spacer, Center Door Hinge |
| 69283C | Stopper, Door Inside Handle |
| 76625A | Mudguard, Rear Body, RH |
| 76626A | Mudguard, Rear Body, LH |
| 76665 | Brace, Rear Mudguard |
| 77277U | Protector, Fuel Tank Filler Pipe |
| 82711D | Clamp, Wiring Harness |
| 82816E | Bracket, Wiring Harness Grommet |
| 85760A | Motor Assy, Side Auto Step |
| 85767A | Protector, Side Auto Step Motor |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
