Toyota Corolla FX
1986-09 → 1988-08 · chassis AE82 · catalogue 181410 · United States
Discontinued model
Data version 1988-08

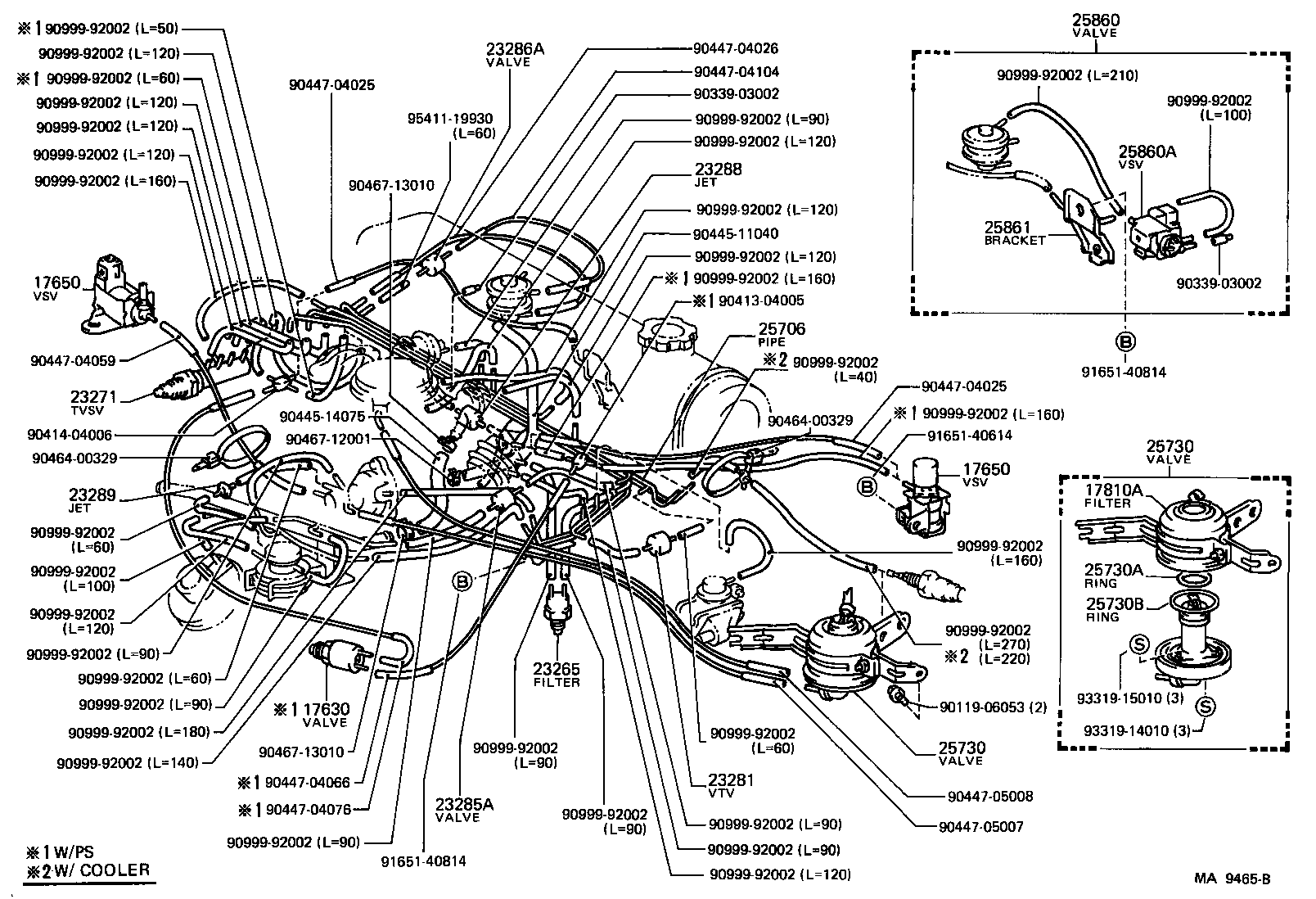

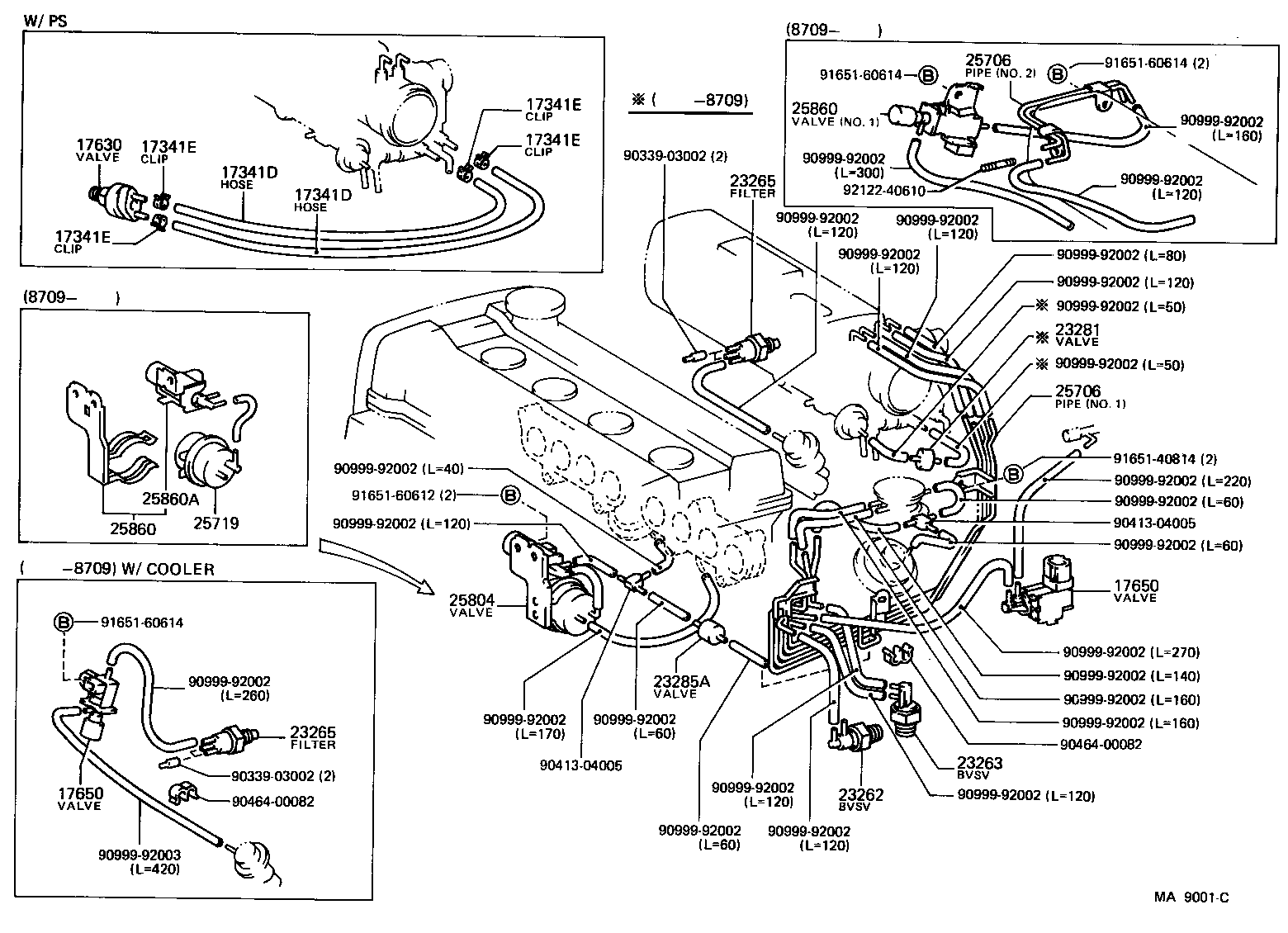

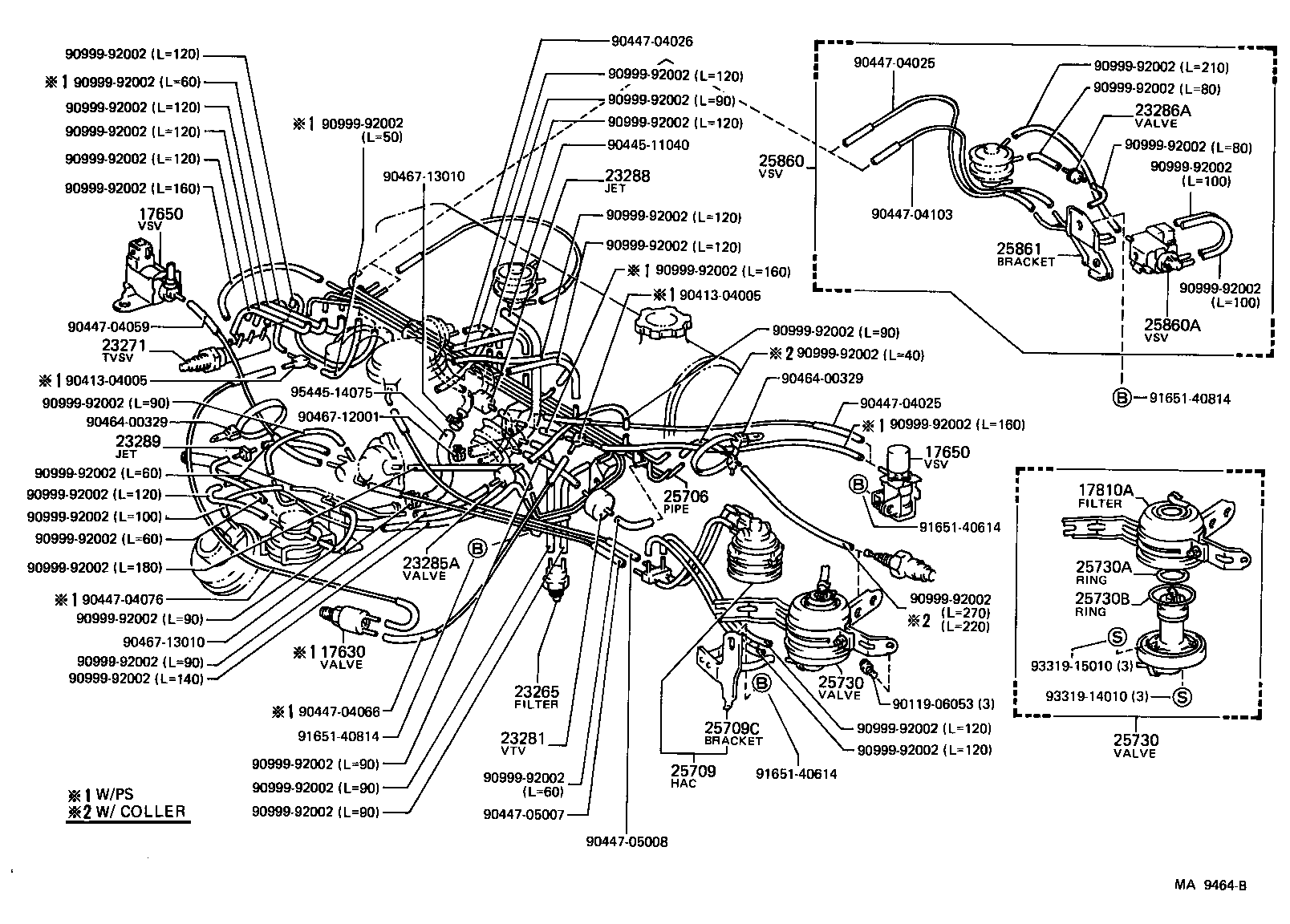

Vacuum Piping
25 part groups · 4 illustrations
Part groups
| PNC | Description |
|---|---|
| 17341D | Hose, NO.1(FOR IDLE-UP) |
| 17341E | Clip, NO.1(FOR IDLE-UP HOSE) |
| 17630 | Valve Assy, Air Control |
| 17650 | Valve Assy, Vacuum Switching |
| 17810A | Filter Assy, Air |
| 23262 | Valve, Bimetal Vacuum Switching, NO.1 |
| 23263 | Valve, Bimetal Vacuum Switching, NO.2 |
| 23265 | Filter, Gas, NO.1 |
| 23271 | Valve, Thermostatic Vacuum Switching, NO.1 |
| 23281 | Valve, Vacuum Transmitting, NO.1 |
| 23285A | Valve, Check, NO.1 |
| 23286A | Valve, Check, NO.2 |
| 23288 | Jet, NO.1 |
| 23289 | Jet, NO.2 |
| 25706 | Pipe Sub-assy, Vacuum Transmitting, NO.1 |
| 25709 | Valve Sub-assy, High Altitude Compensator |
| 25709C | Bracket, High Altitude Compensator |
| 25719 | Tank, Vacuum Surge |
| 25730 | Valve Assy, Electric Bleed Air Control |
| 25730A | Ring, O, NO.1(FOR ELECTRIC BLEED AIR CONTROL VALVE) |
| 25730B | Ring, O, NO.2(FOR ELECTRIC BLEED AIR CONTROL VALVE) |
| 25804 | Valve Set, Vacuum Control |
| 25860 | Valve Assy, Vacuum Switching, NO.1 |
| 25860A | Valve, Vacuum Switching, NO.1 |
| 25861 | Bracket, Vacuum Switching Valve |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
