Toyota Hilux (SCB/XTR)
2023-08 → present · chassis GUN11#,12#,13#,LAN125,TGN11#,12#,136,XPN135 · catalogue 6723D0 · United States
Supported model
Data version 2024-11

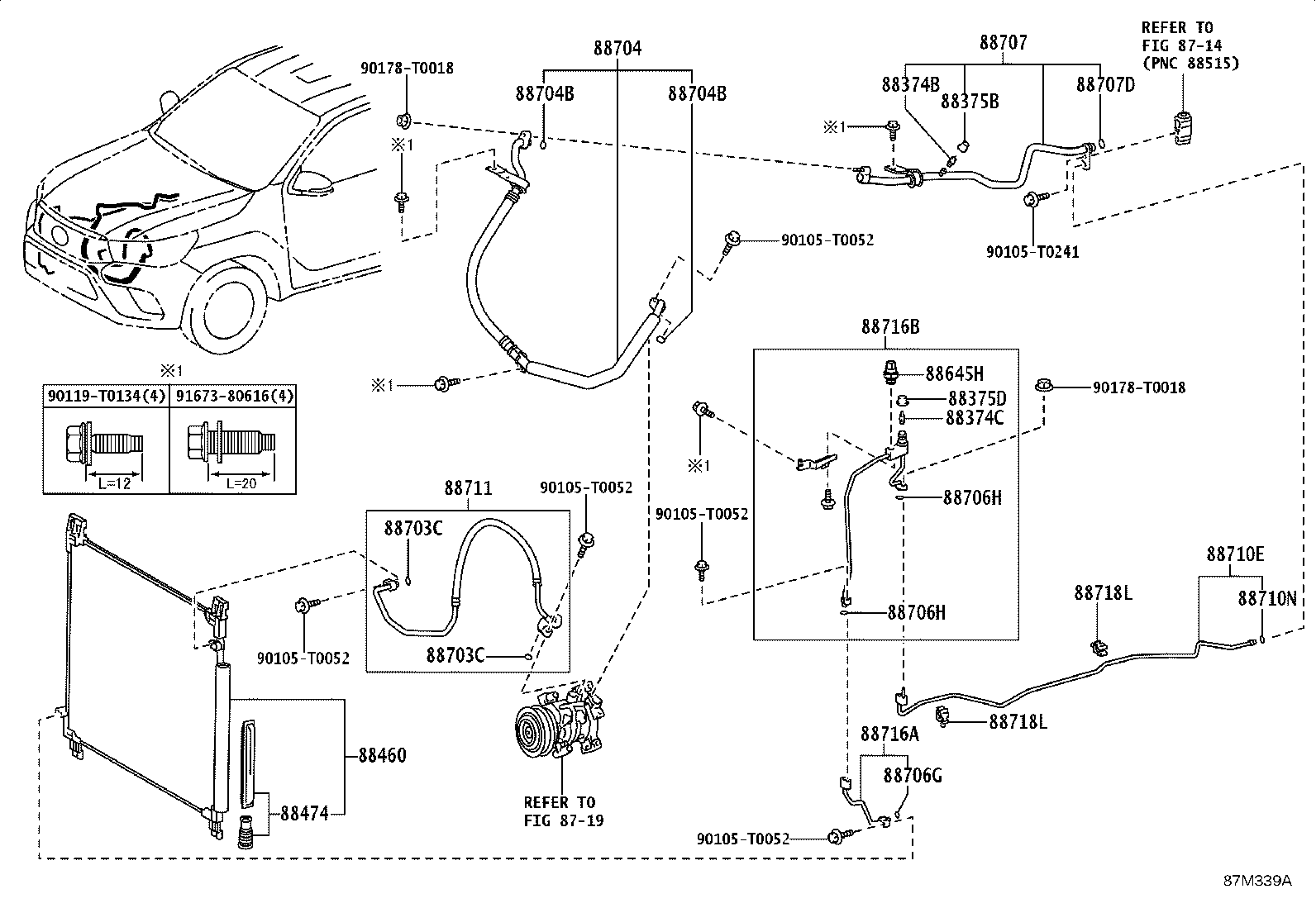

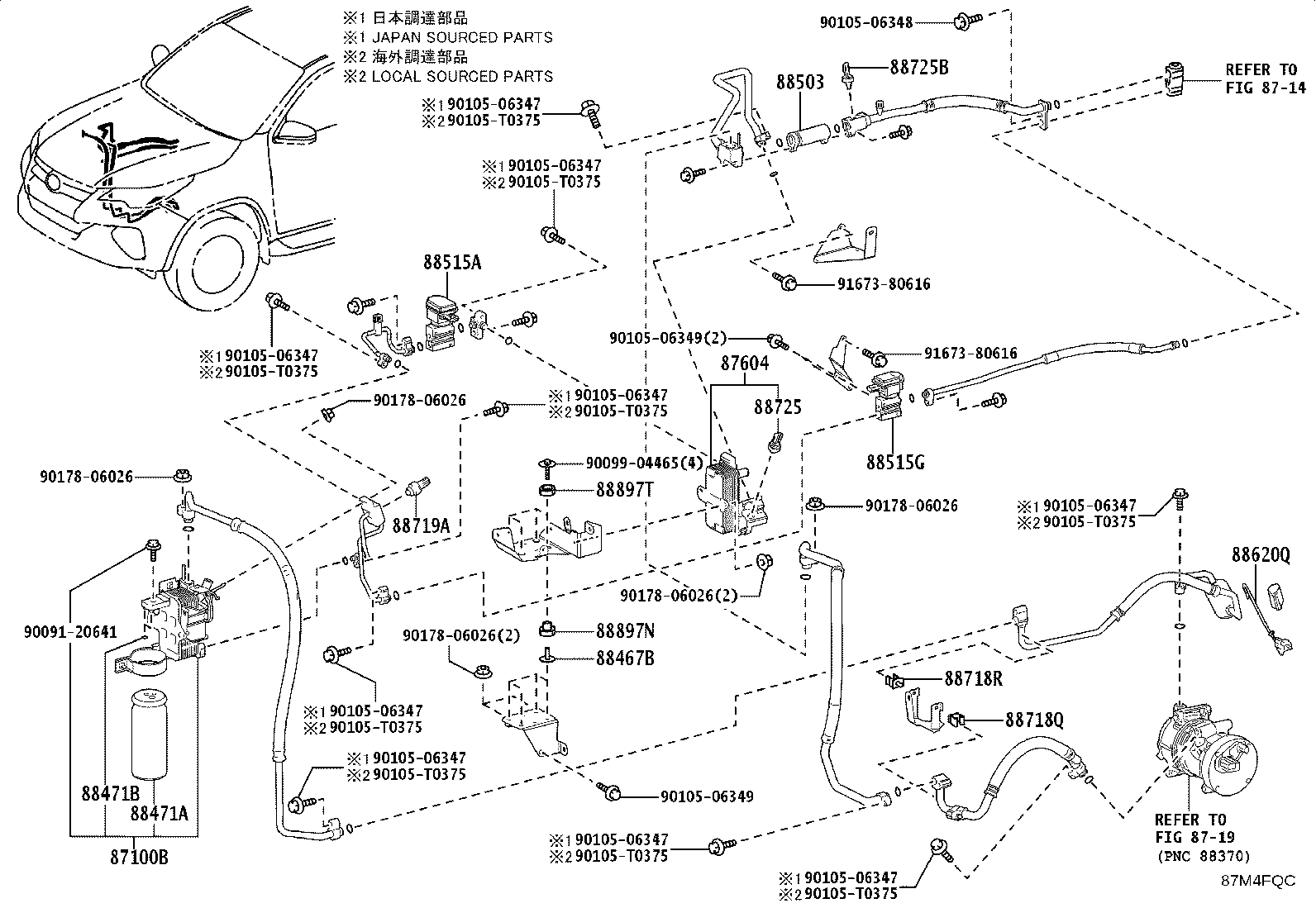

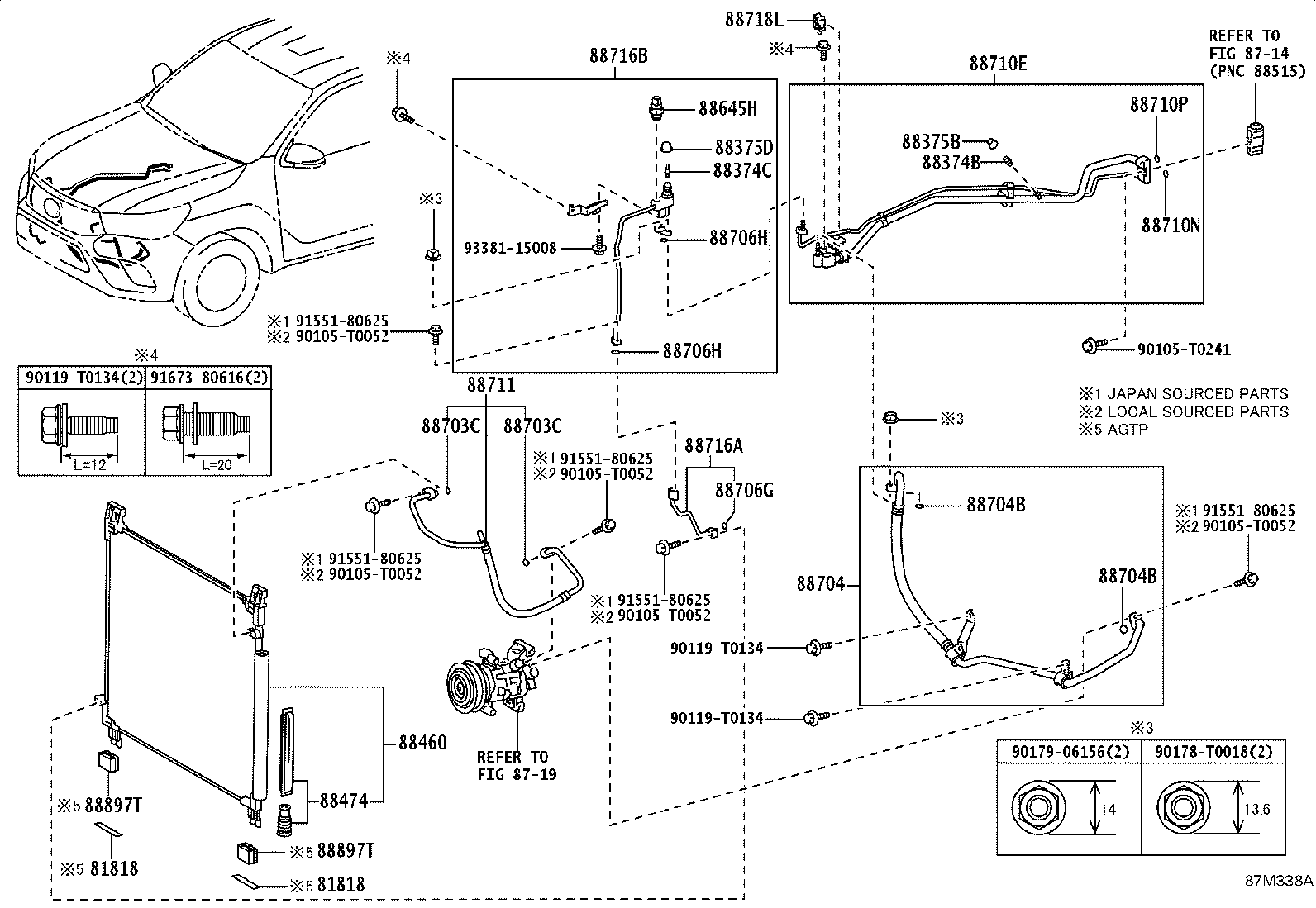

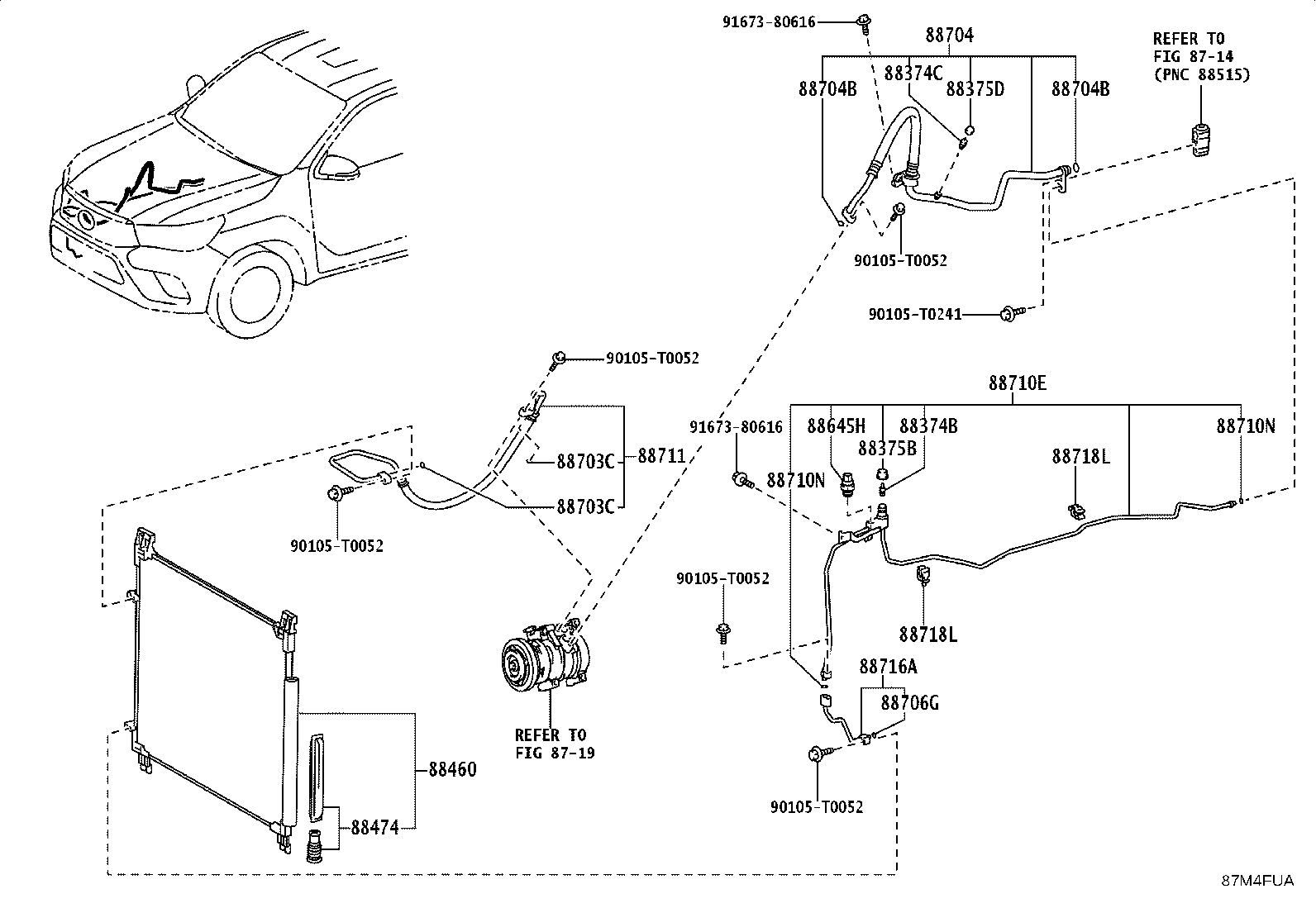

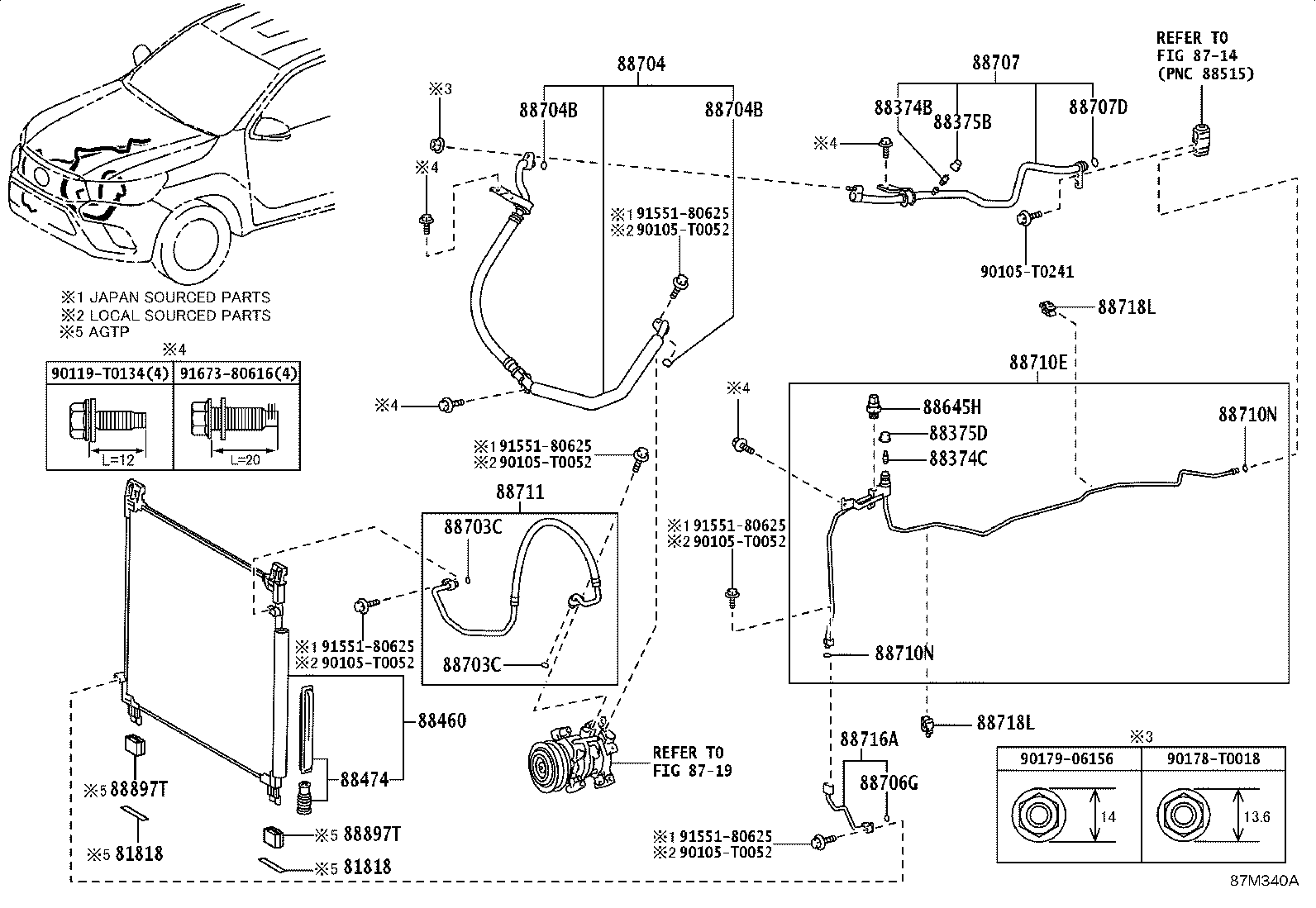

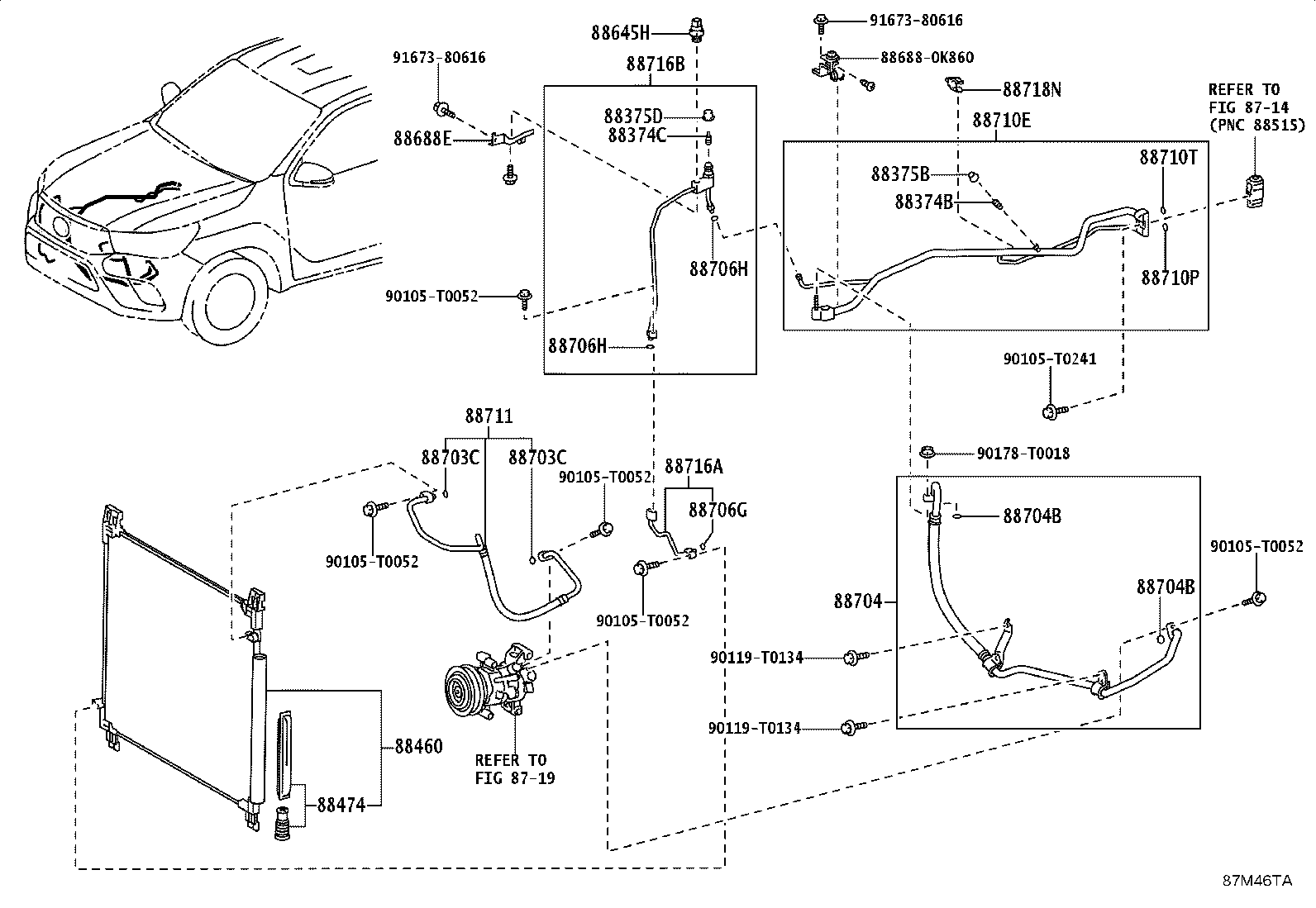

Heating & Air Conditioning - Cooler Piping
41 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|
| 81818 | Packing |
| 87100B | Condenser Assy |
| 87604 | Unit Sub-assy, Heat Exchanger |
| 88374B | Valve, Service, NO.1 |
| 88374C | Valve, Service, NO.2 |
| 88375B | Cap, Service Valve, NO.1 |
| 88375D | Cap, Service Valve, NO.2 |
| 88460 | Condenser Assy, Cooler |
| 88467B | Insulator, Cooler Condenser Mounting |
| 88471A | Tank, Receiver |
| 88471B | Ring, O (FOR RECEIVER TANK) |
| 88474 | Dryer, Cooler |
| 88503 | Regulator Assy, Pressure |
| 88515A | Valve, Cooler Expansion |
| 88515G | Valve, Cooler Expansion, NO.2 |
| 88620Q | Thermistor Assy, Air Conditioner NO.1 |
| 88645H | Switch, Pressure NO.1 |
| 88688E | Bracket, Cooler Refrigerant Hose, NO.1 |
| 88703C | Ring, O(FOR DISCHARGE HOSE) |
| 88704 | Hose Sub-assy, Suction |
| 88704B | Ring, O(FOR SUCTION HOSE) |
| 88706G | Ring, O(FOR LIQUID TUBE) |
| 88706H | Ring, O, NO.2(FOR LIQUID TUBE) |
| 88707 | Pipe Sub-assy, Suction |
| 88707D | Ring, O(FOR SUCTION TUBE) |
| 88710E | Tube & Accessory Assy, Air Conditioner |
| 88710N | Ring, O, NO.1(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88710P | Ring, O, NO.2(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88710T | Ring, O, NO.3(FOR TUBE & ACCESSORY ASSY, AIR CONDITIONER) |
| 88711 | Hose, Cooler Refrigerant Discharge, NO.1 |
| 88716A | Pipe, Cooler Refrigerant Liquid, A |
| 88716B | Pipe, Cooler Refrigerant Liquid, B |
| 88718L | Clamp, Piping |
| 88718N | Clamp, Piping |
| 88718Q | Clamp, Piping |
| 88718R | Clamp, Piping |
| 88719A | Sensor, Air Conditioner Pressure |
| 88725 | Sensor, Refrigerant |
| 88725B | Sensor, Refrigerant, NO.2 |
| 88897N | Grommet, Cooler, NO.2 |
| 88897T | Grommet, Cooler |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
