Toyota Grnva/Hiace/Mjsty
2019-02 → present · chassis GDH30#,32#,GRH30#,32# · catalogue 711370 · United States
Supported model
Data version 2024-09

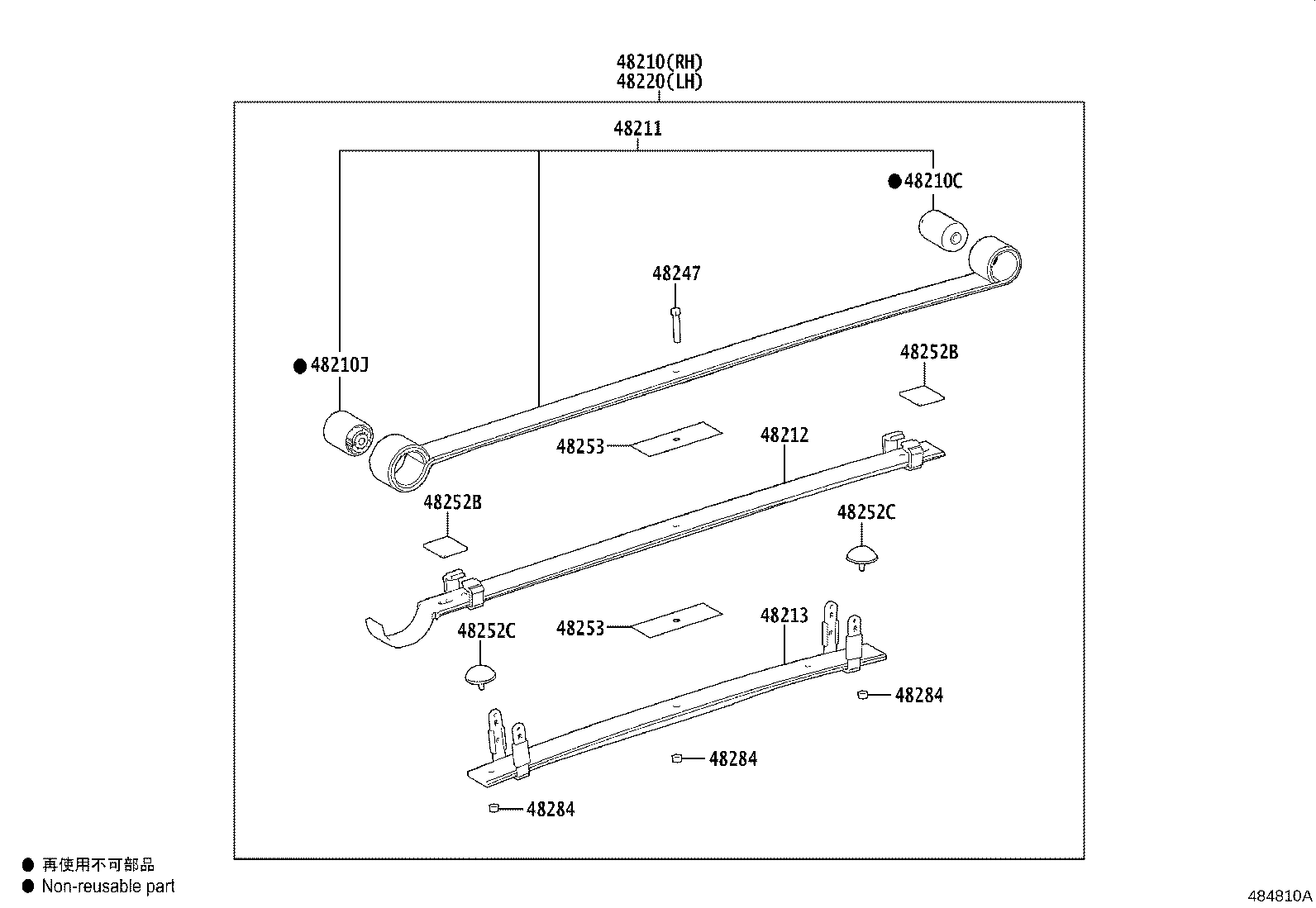

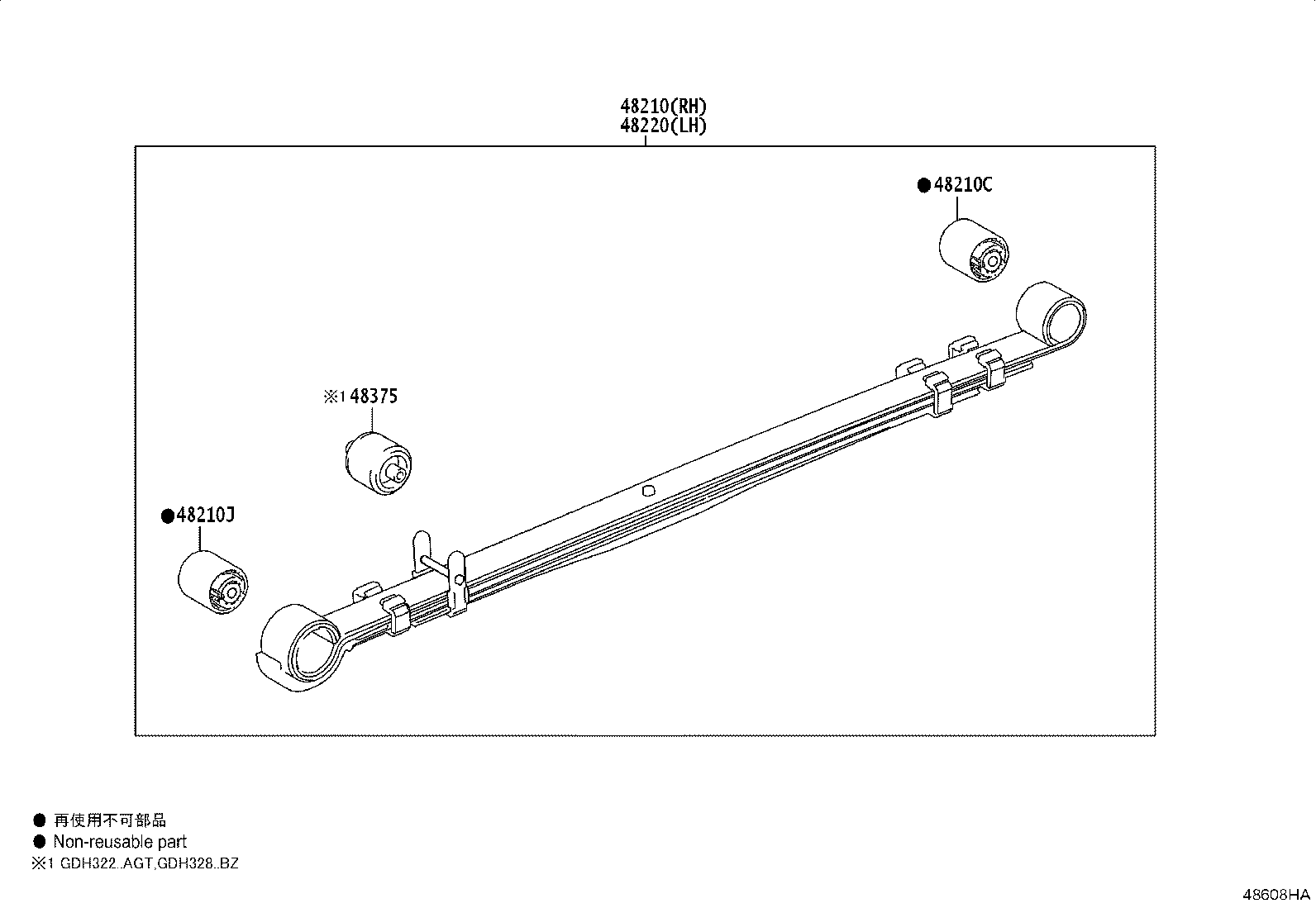

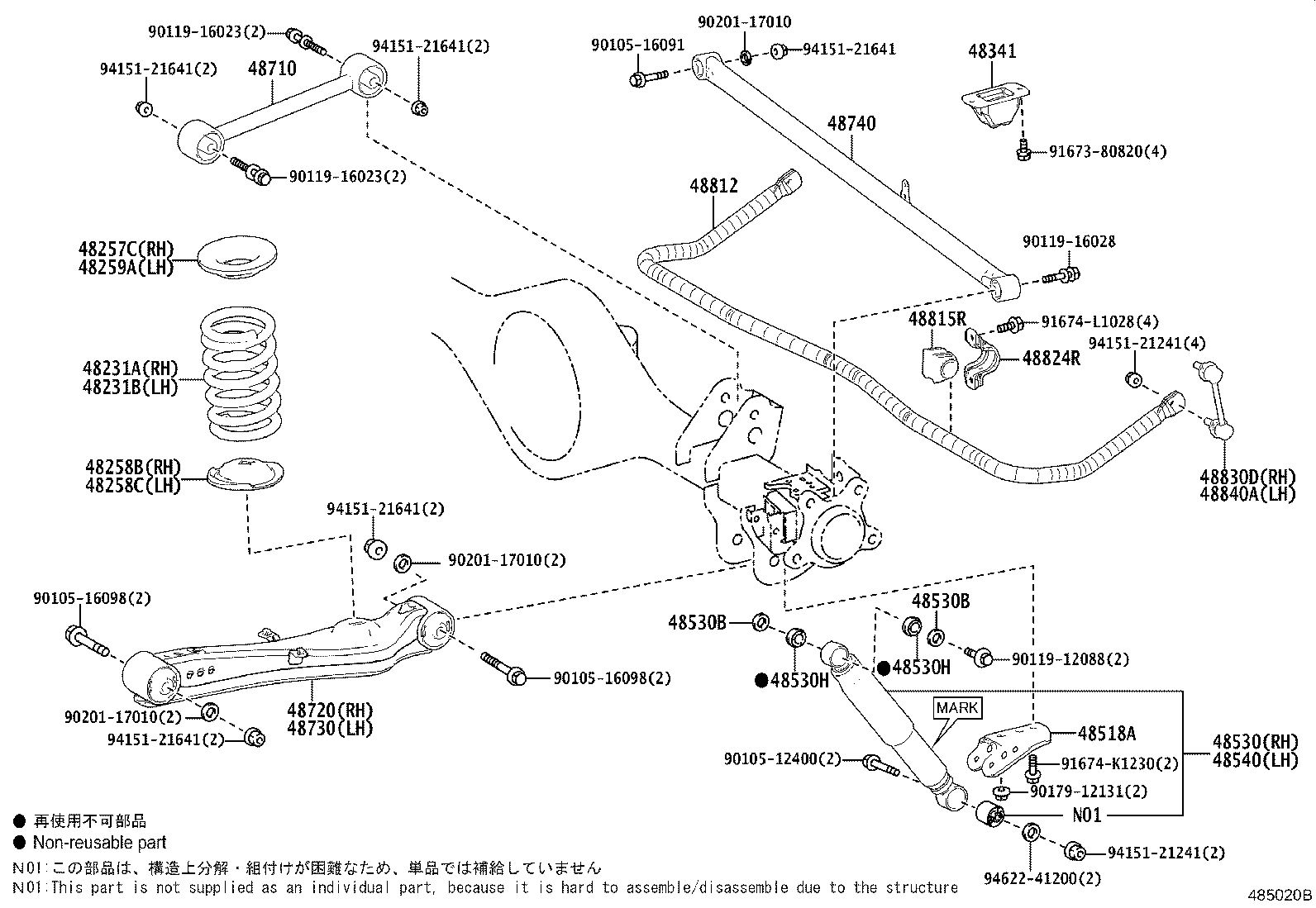

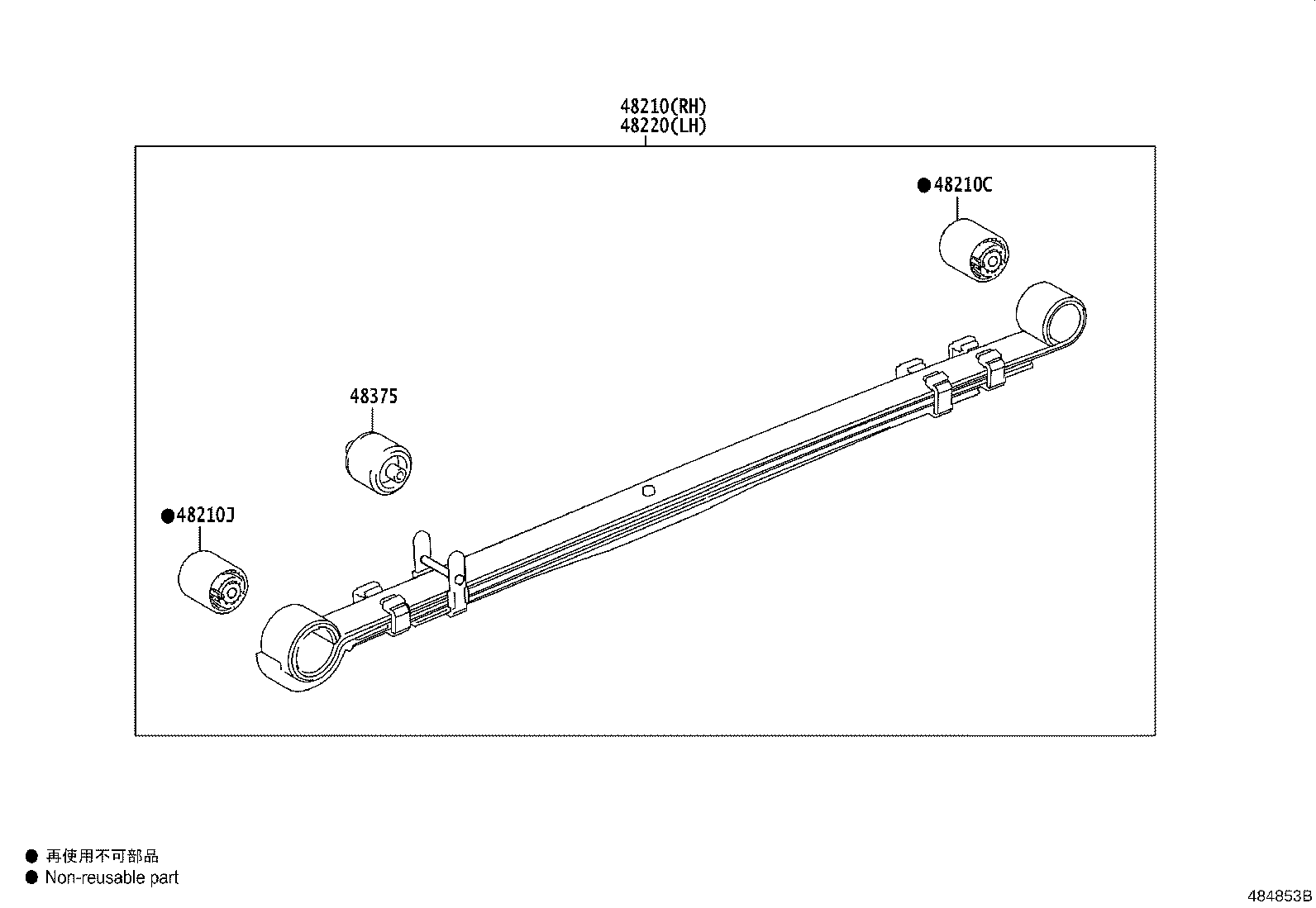

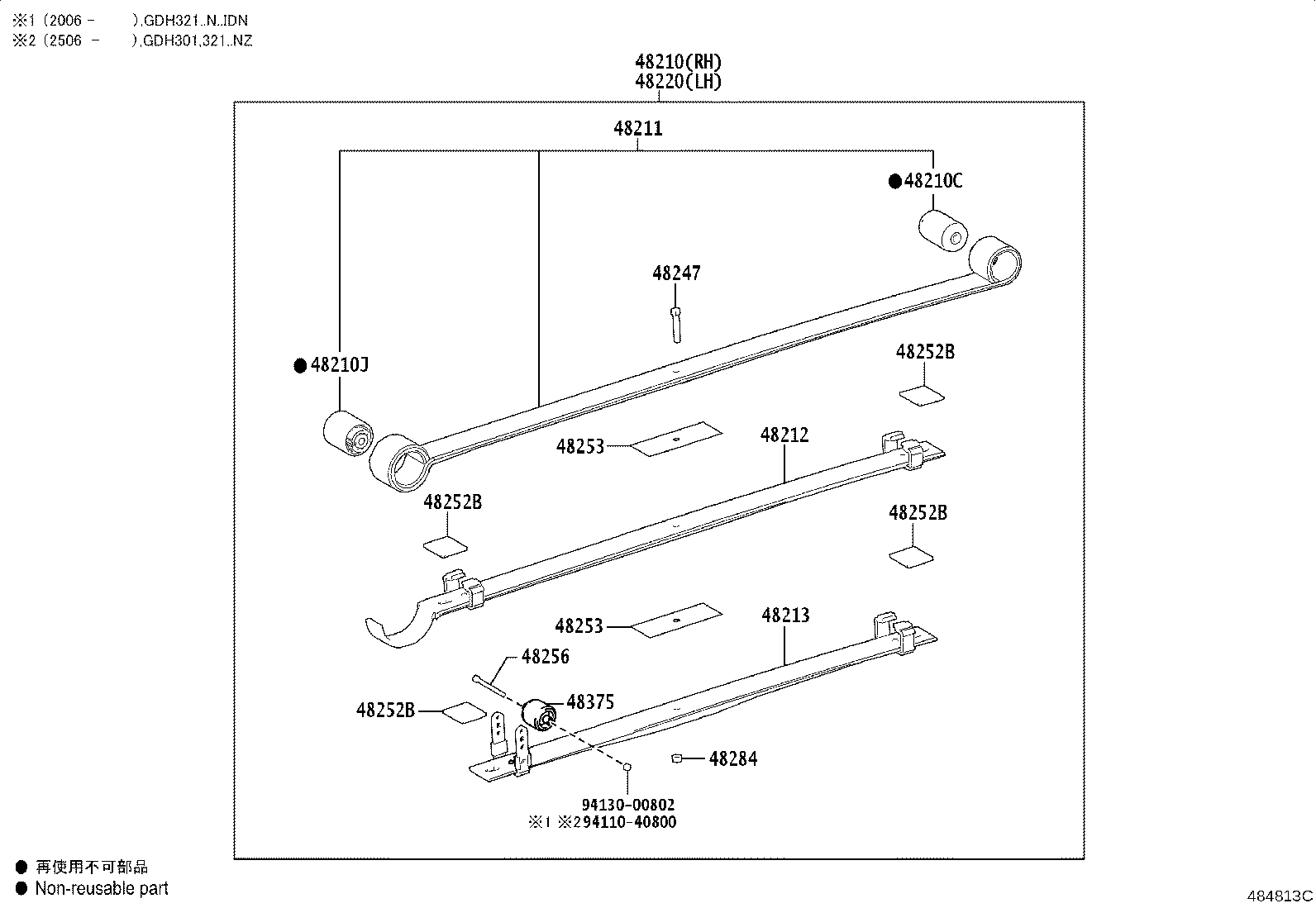

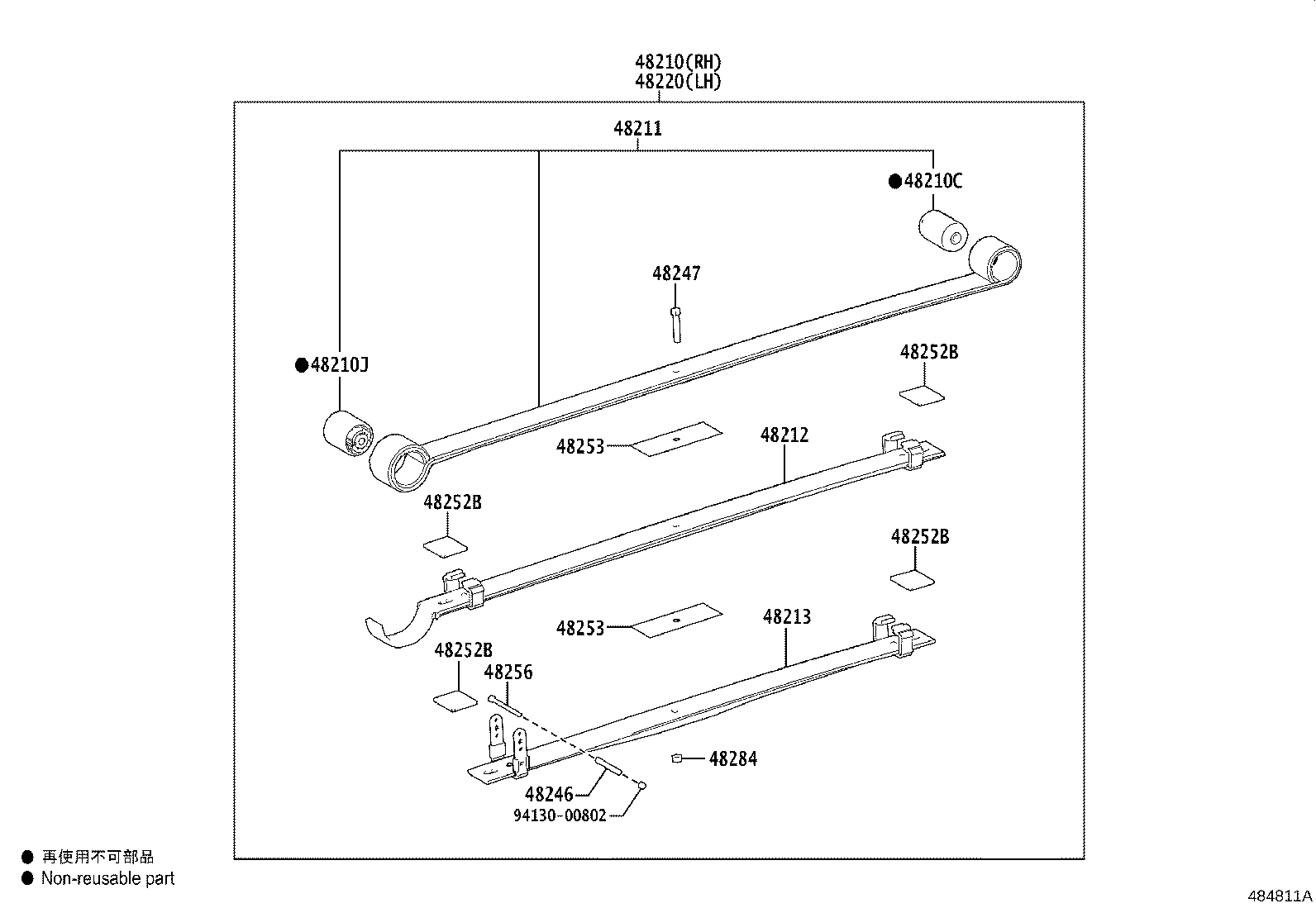

Rear Spring & Shock Absorber
44 part groups · 7 illustrations
Part groups
| PNC | Description |
|---|---|
| 48046 | Seat Sub-assy, Spring U Bolt, RH |
| 48046D | Bolt, U(FOR REAR SPRING RH) |
| 48047 | Seat Sub-assy, Spring U Bolt, LH |
| 48047A | Bolt, U(FOR REAR SPRING LH) |
| 48210 | Spring Assy, Rear RH |
| 48210C | Bush(FOR REAR SPRING LEAF) |
| 48210J | Bush, NO.2(FOR REAR SPRING LEAF) |
| 48210Q | Bush(FOR REAR SPRING SHACKLE) |
| 48211 | Leaf, Rear Spring, NO.1 |
| 48212 | Leaf, Rear Spring, NO.2 |
| 48213 | Leaf, Rear Spring, NO.3 |
| 48220 | Spring Assy, Rear LH |
| 48231A | Spring, Coil, Rear RH |
| 48231B | Spring, Coil, Rear LH |
| 48246 | Case, Rear Spring Clip Bolt |
| 48247 | Bolt, Rear Spring, Center |
| 48252B | Silencer, Rear Spring, NO.1 |
| 48252C | Silencer, Rear Spring, NO.2 |
| 48253 | Spacer, Rear Spring, NO.1 |
| 48256 | Bolt, Hexagon(FOR REAR SPRING CLIP SET) |
| 48257C | Insulator, Rear Coil Spring, Upper RH |
| 48258B | Insulator, Rear Coil Spring, Lower RH |
| 48258C | Insulator, Rear Coil Spring, Lower LH |
| 48259A | Insulator, Rear Coil Spring, Upper LH |
| 48284 | Nut, Rear Spring Center Bolt |
| 48341 | Bumper, Rear Spring |
| 48341A | Bumper, Rear Spring, NO.1 RH |
| 48341B | Bumper, Rear Spring, NO.1 LH |
| 48375 | Damper, Leaf Spring Dynamic |
| 48442 | Shackle, Spring, NO.2 |
| 48518A | Bracket, Rear Shock Absorber, Lower |
| 48530 | Absorber Assy, Shock, Rear RH |
| 48530B | Washer, Rear Shock Absorber Cushion, NO.1 |
| 48530H | Bush, Rear Shock Absorber |
| 48540 | Absorber Assy, Shock, Rear LH |
| 48710 | Arm Assy, Upper Control |
| 48720 | Arm Assy, Lower Control, RH |
| 48730 | Arm Assy, Lower Control, LH |
| 48740 | Rod Assy, Rear Lateral Control |
| 48812 | Bar, Stabilizer, Rear |
| 48815R | Bush, Stabilizer(FOR REAR) |
| 48824R | Bracket, Stabilizer(FOR REAR) |
| 48830D | Link Assy, Rear Stabilizer, RH |
| 48840A | Link Assy, Rear Stabilizer, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
