Toyota Dyna/Toyoace
2011-07 → present · chassis BZU600,TRC600,TRU600,XZC6##,XZU6## · catalogue 751190 · Japan
Supported model
Data version 2019-05
Fuel Tank & Tube
106 part groups · 64 illustrations
Illustrations
772945A
772946E

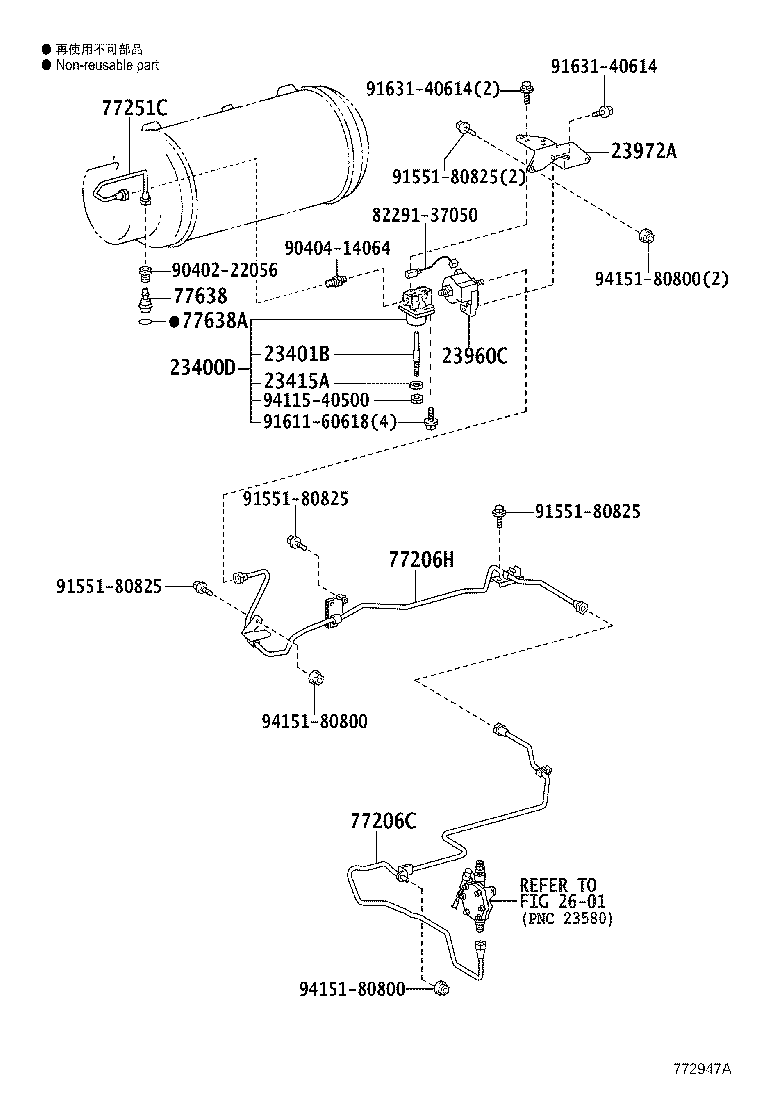

772947A

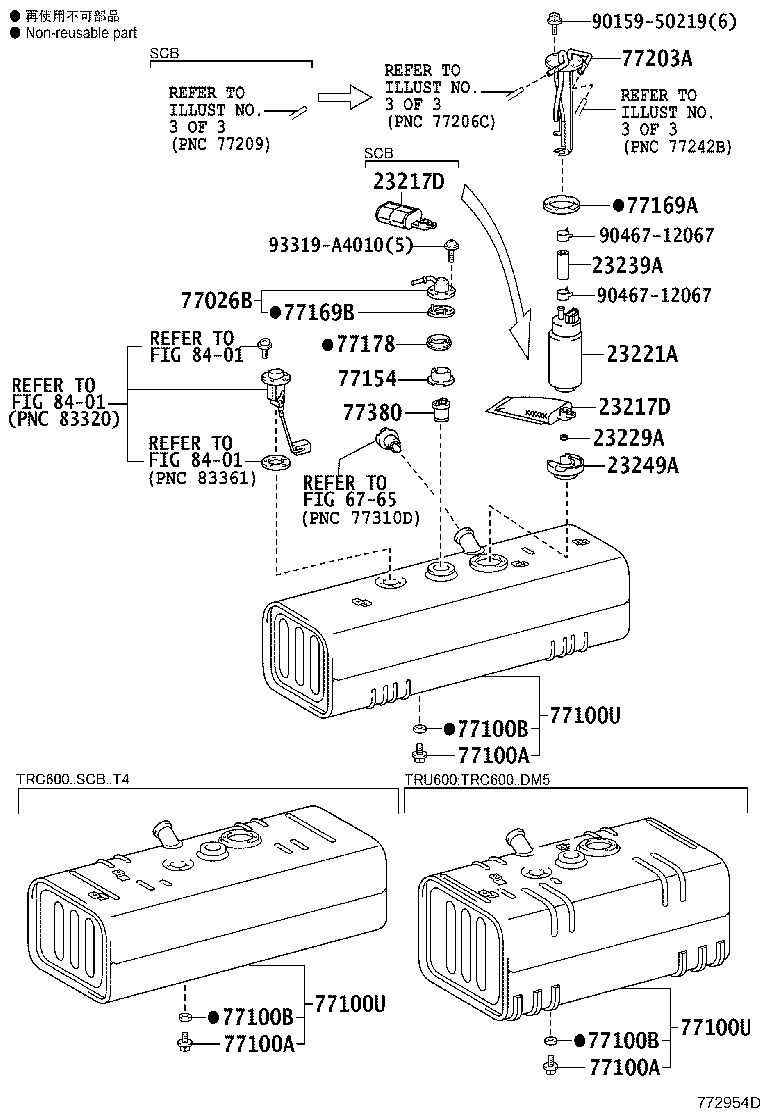

772954D

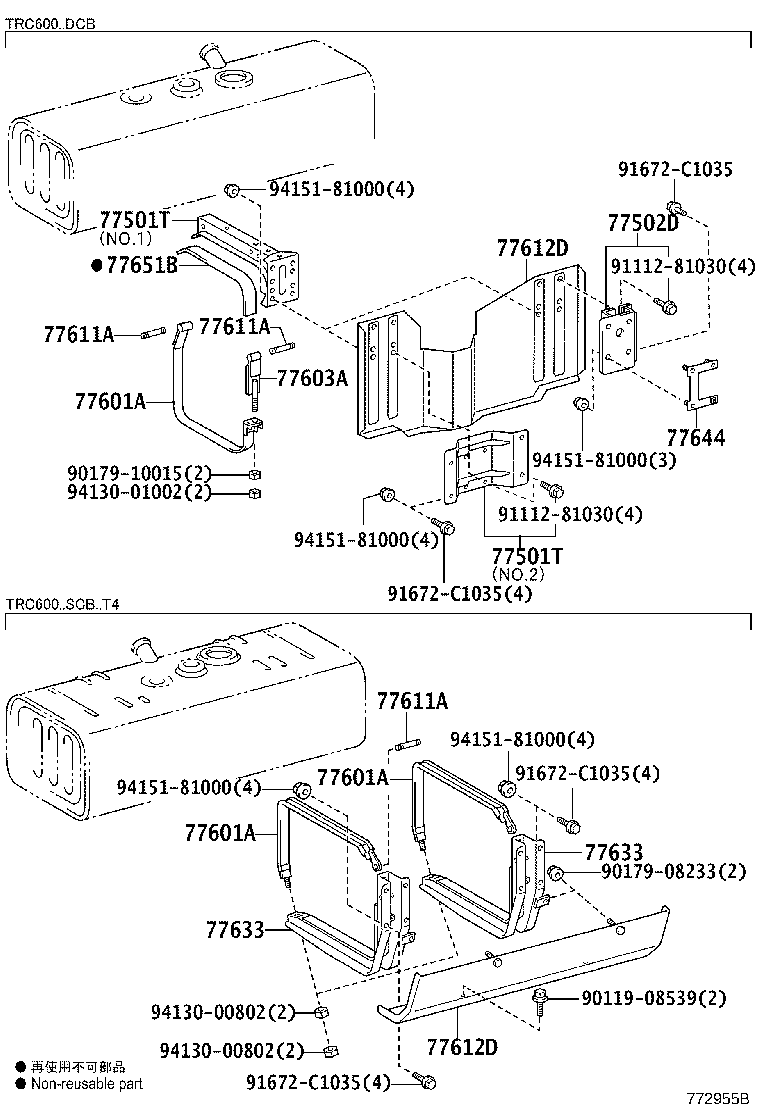

772955B

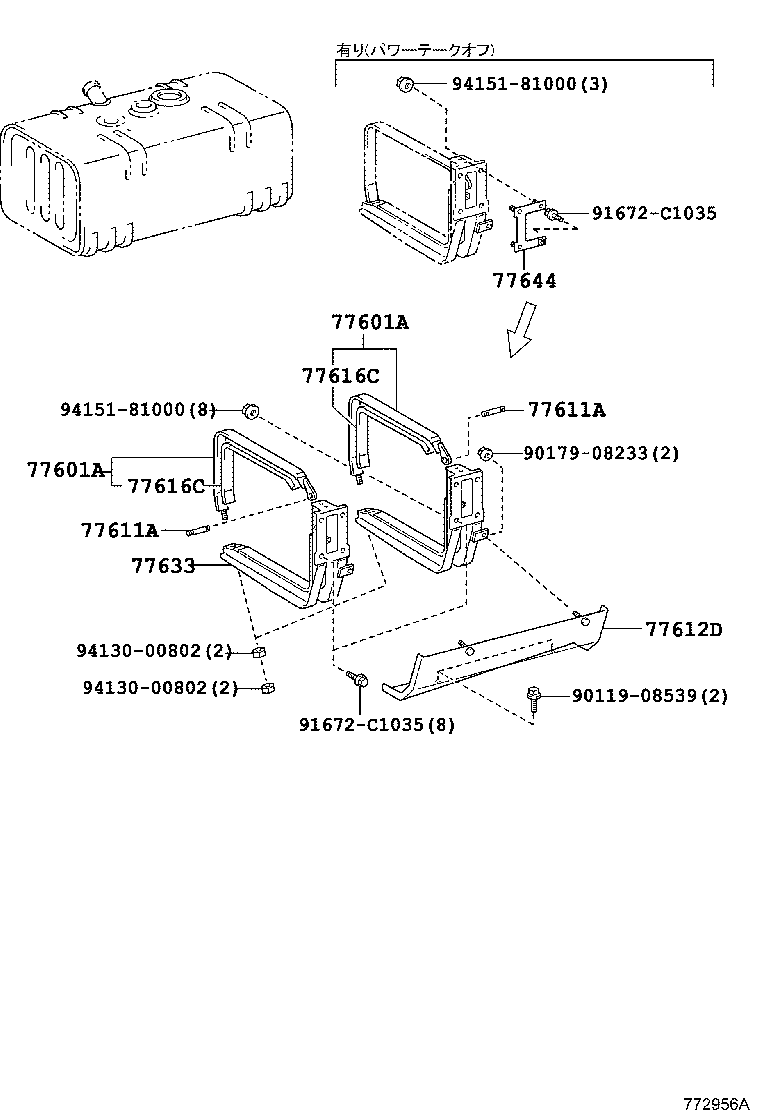

772956A

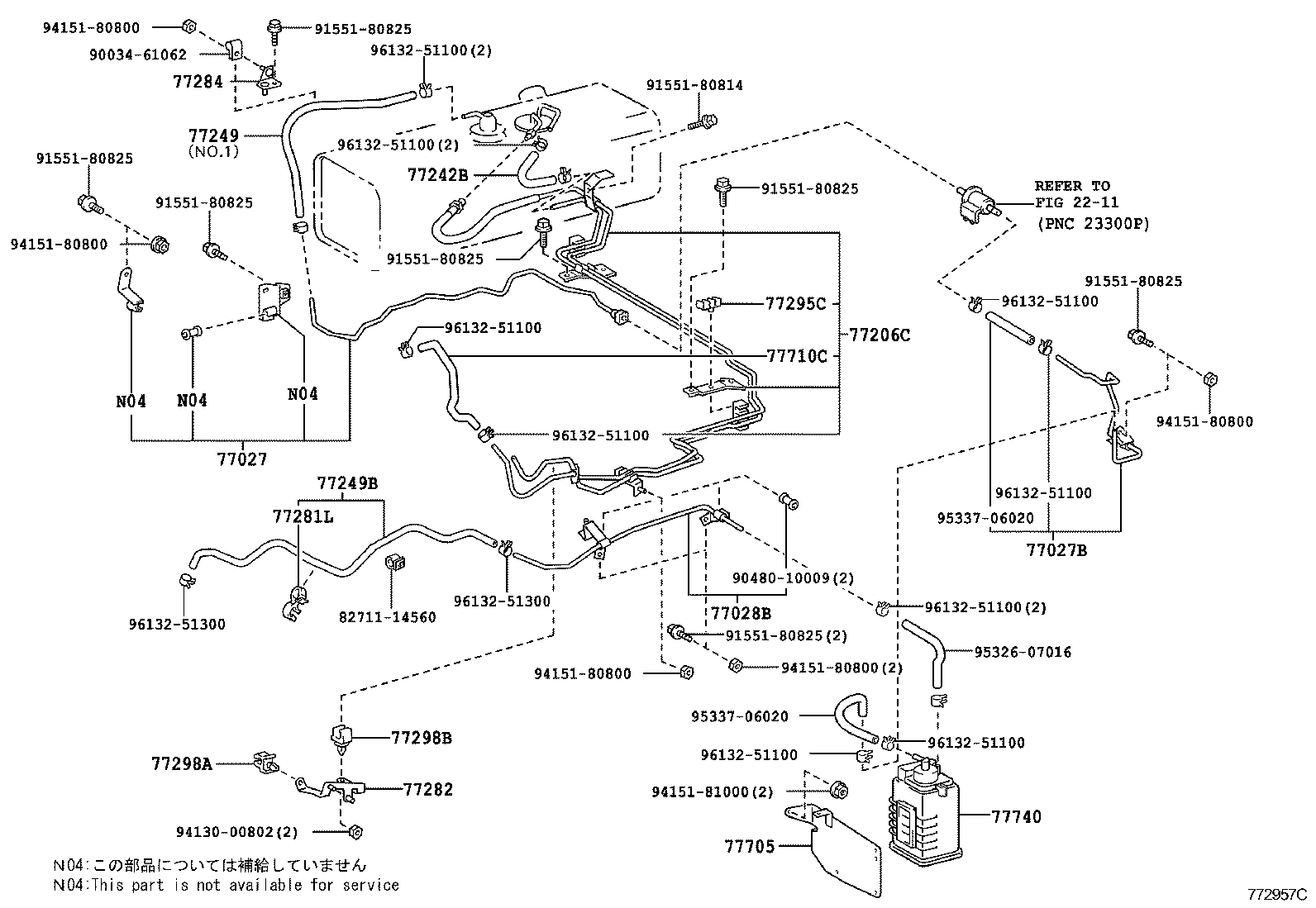

772957C

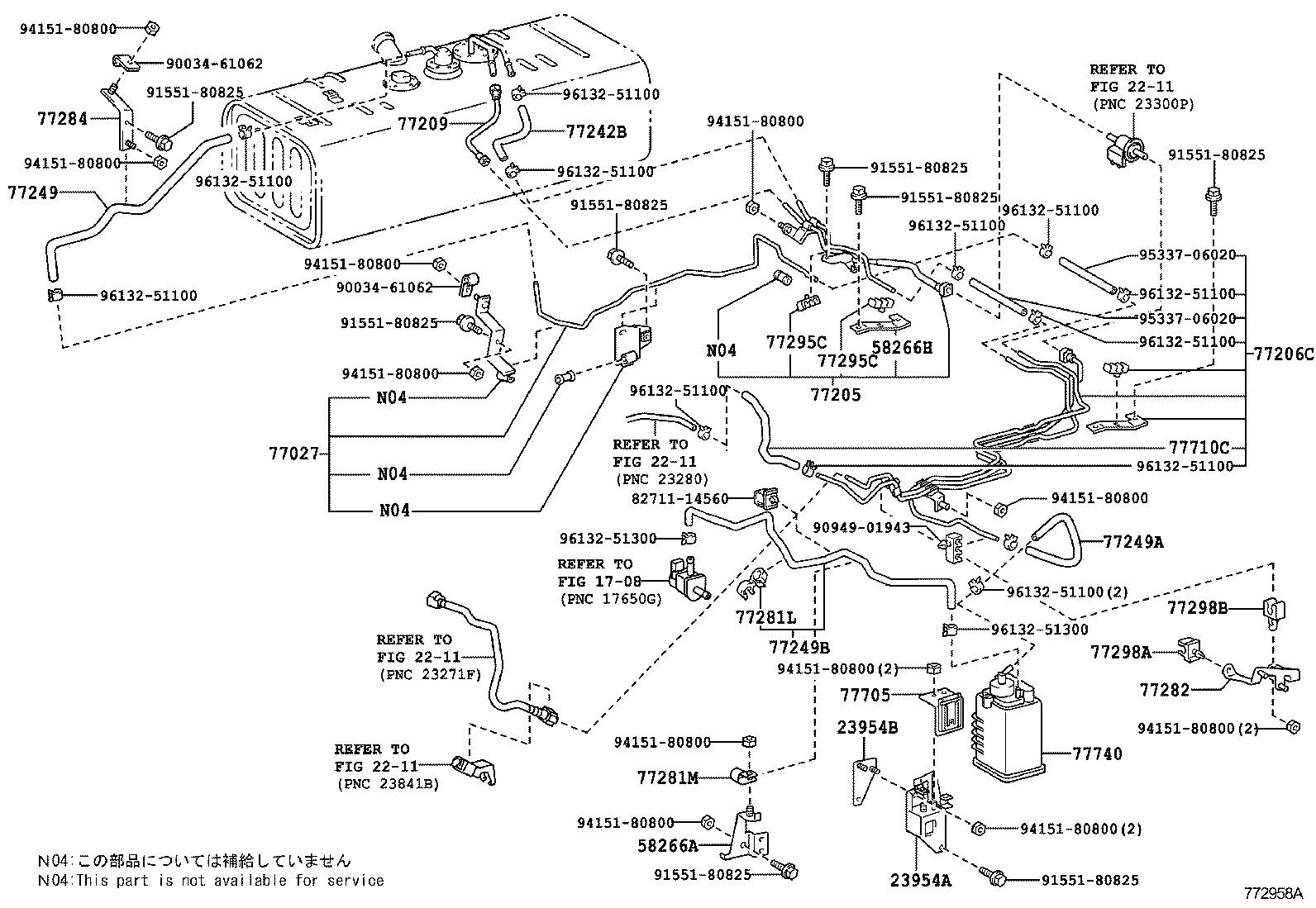

772958A
772962C
772963C

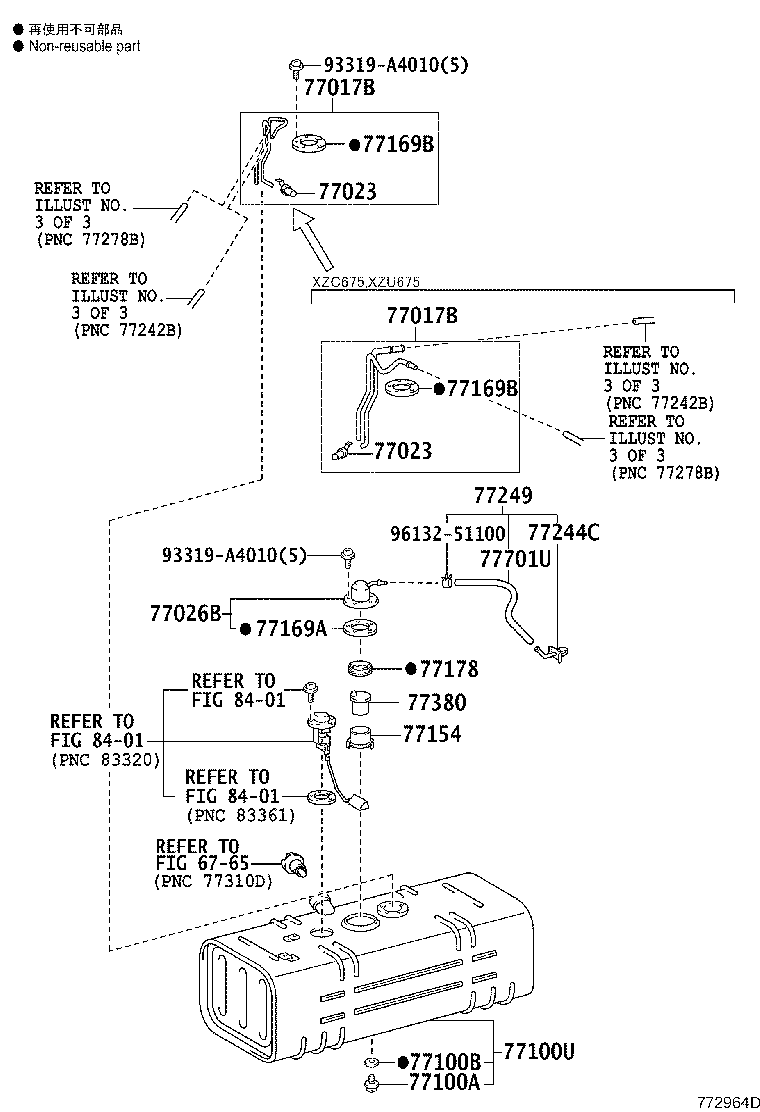

772964D
772964D

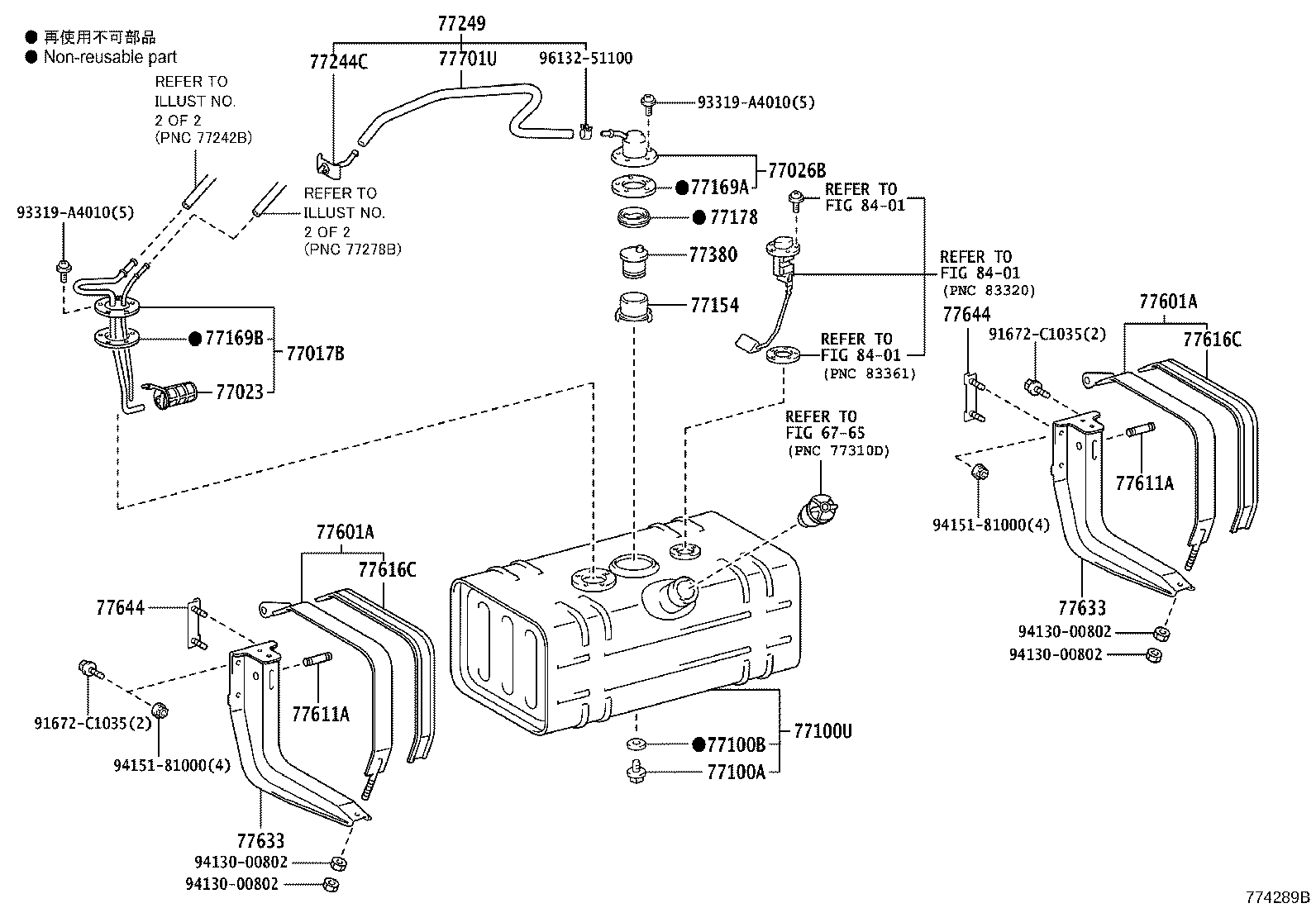

774289B

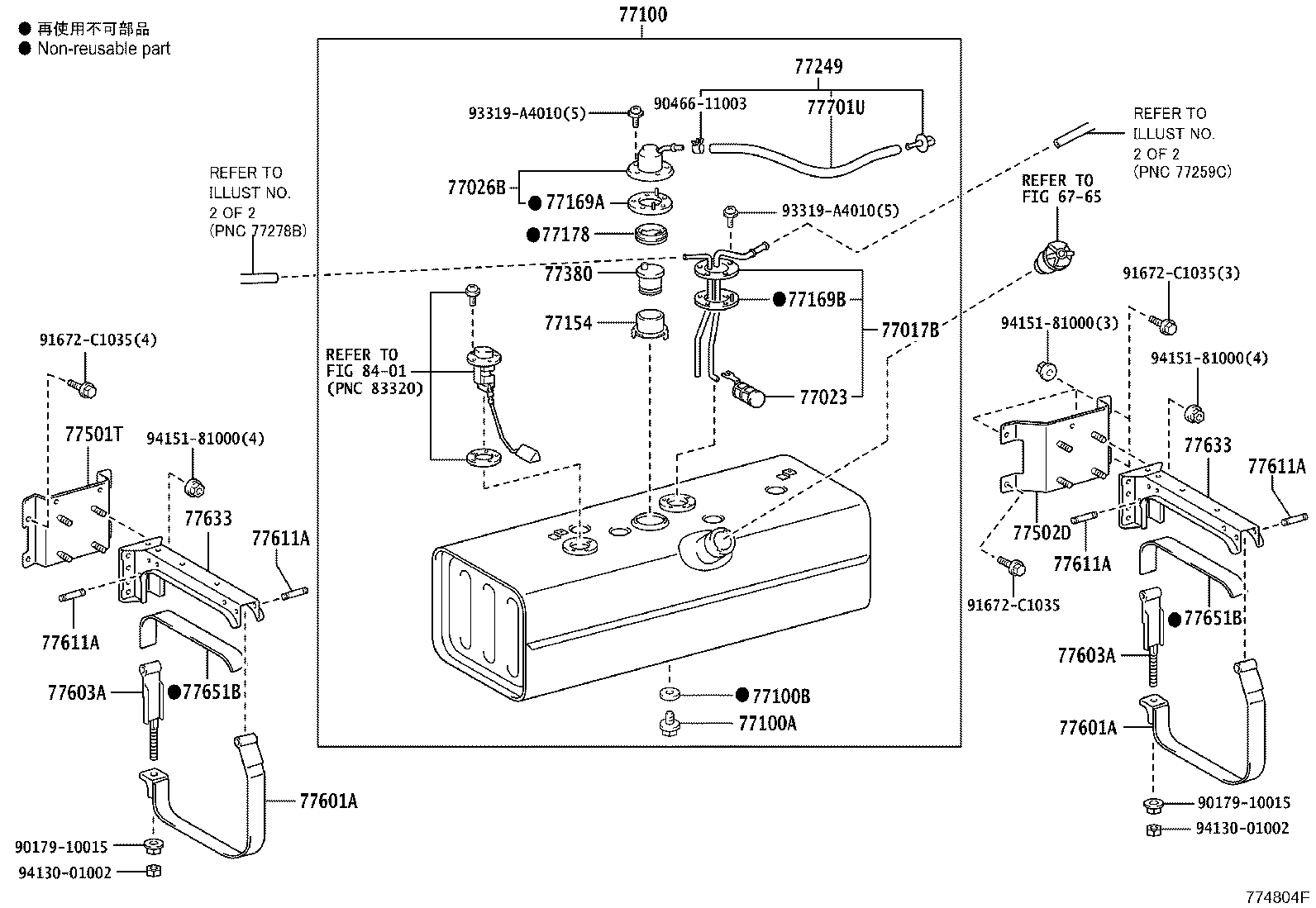

774804F

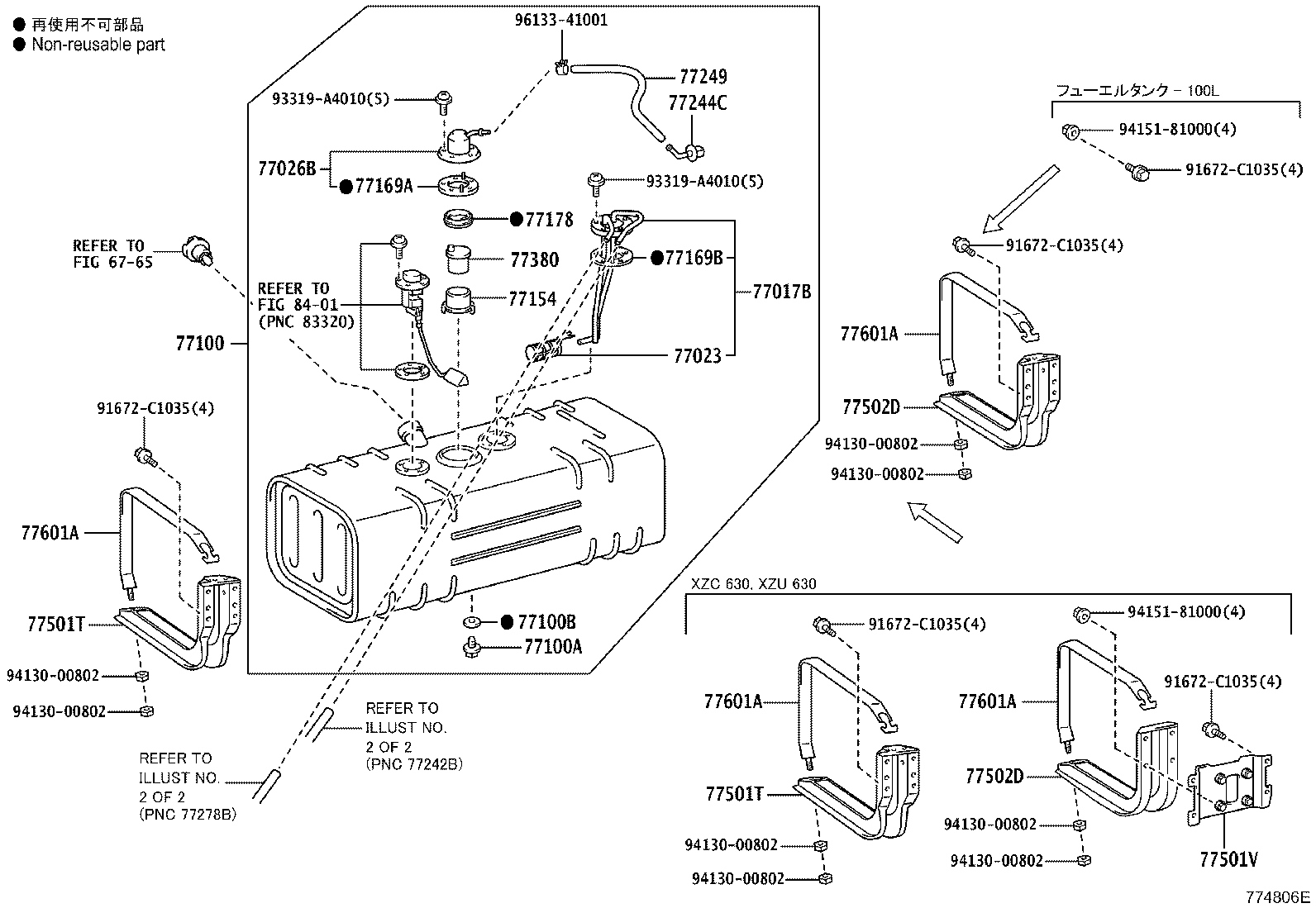

774806E
774806E

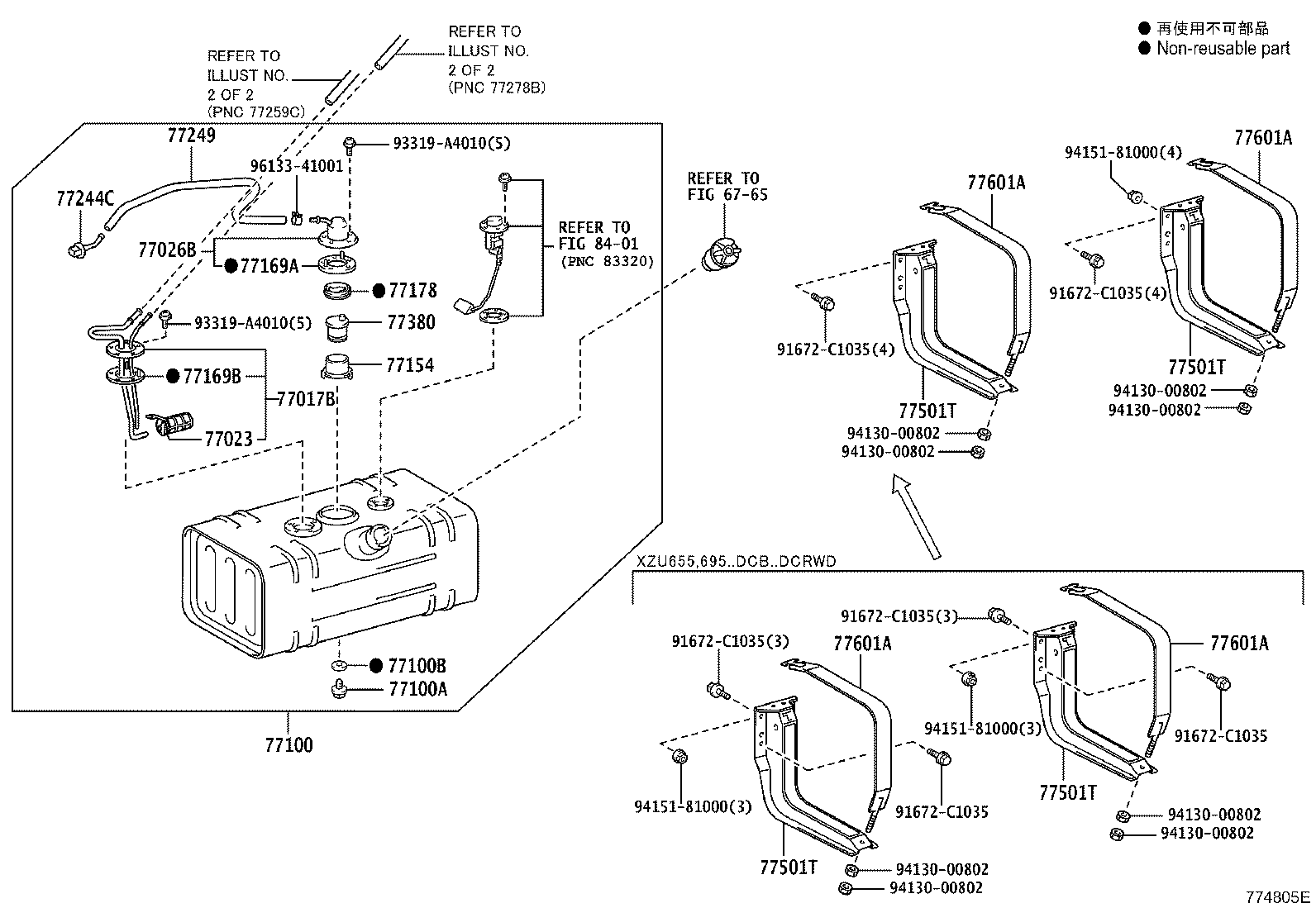

774805E
774805E
774805E

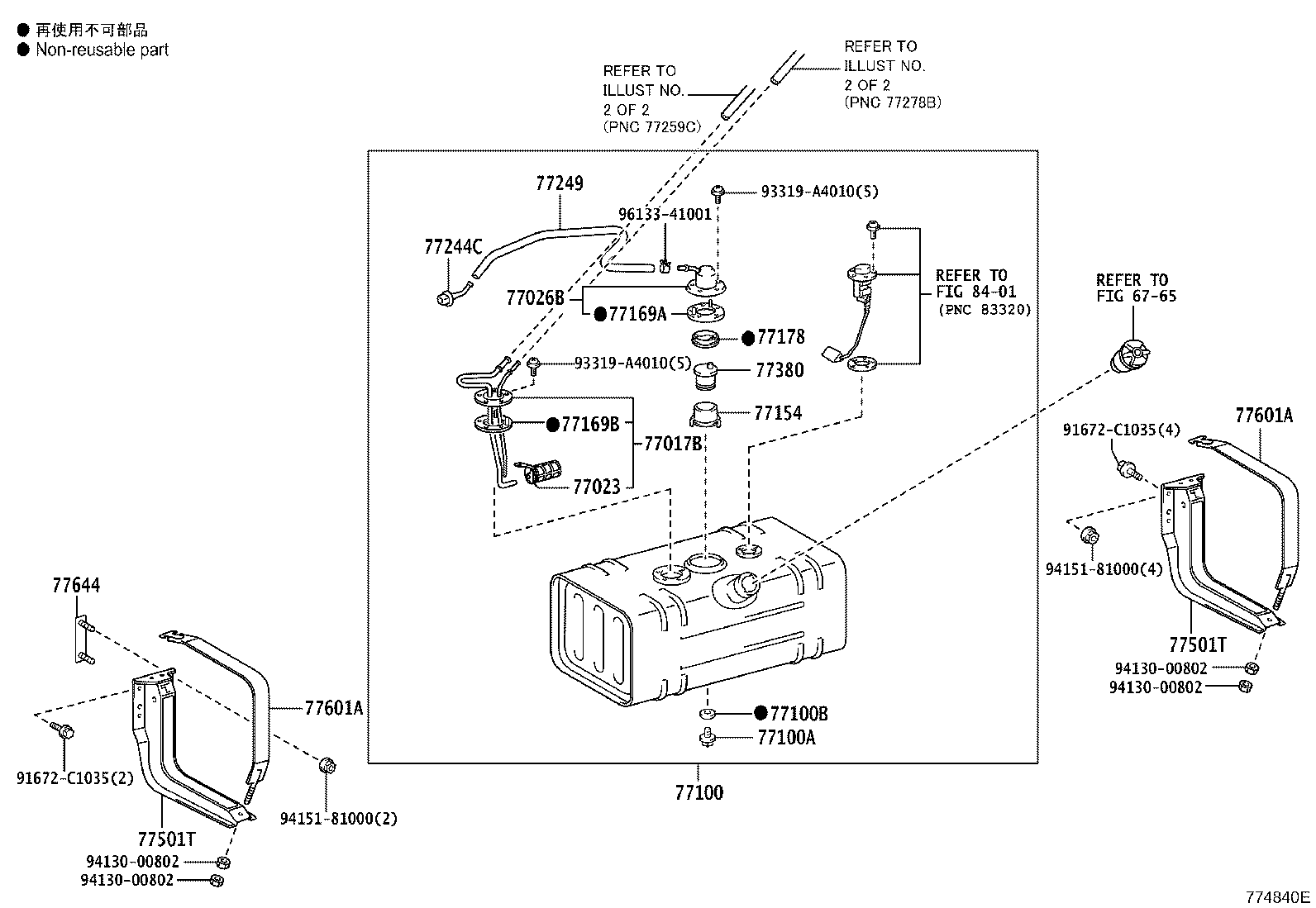

774840E

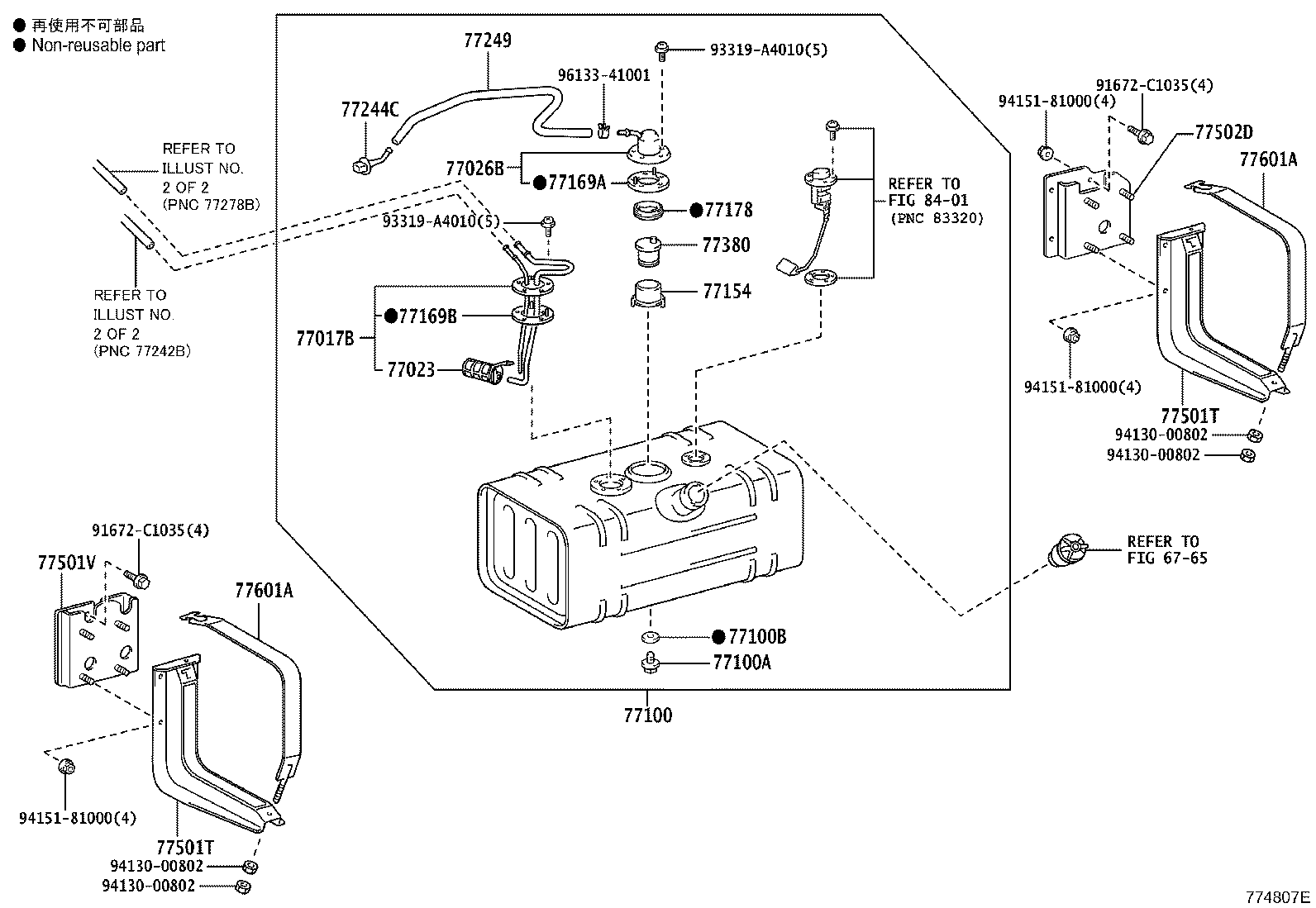

774807E

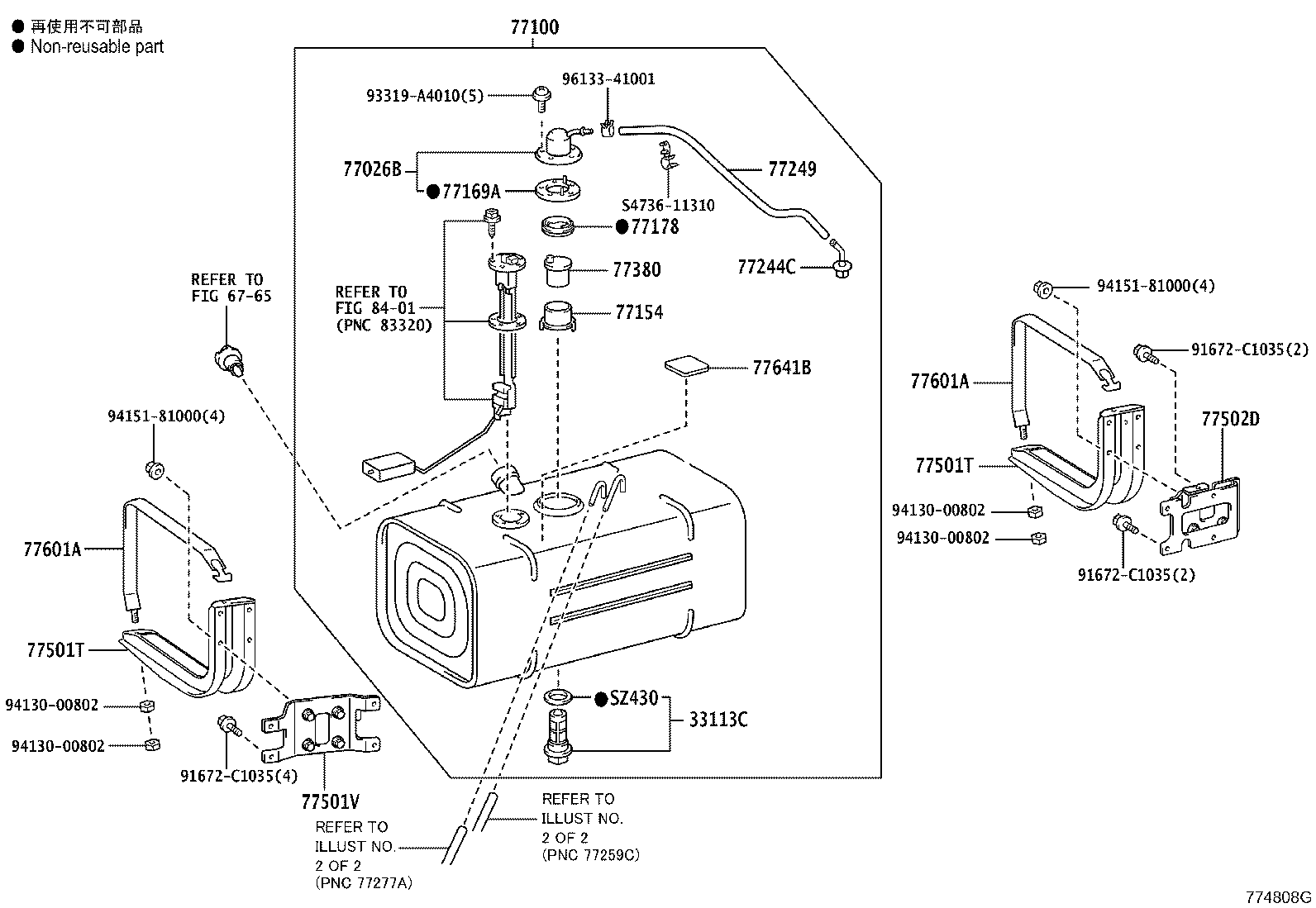

774808G

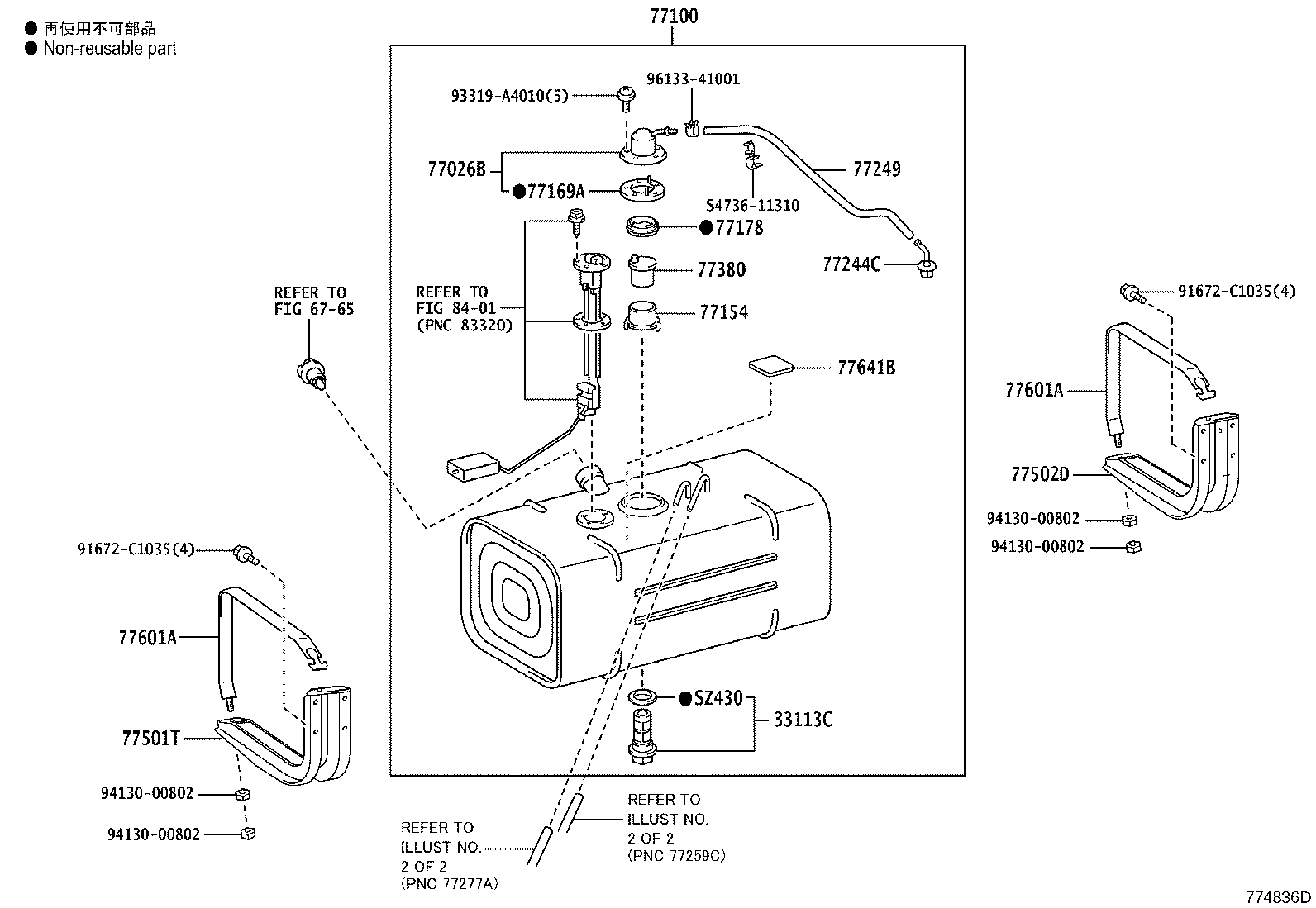

774836D

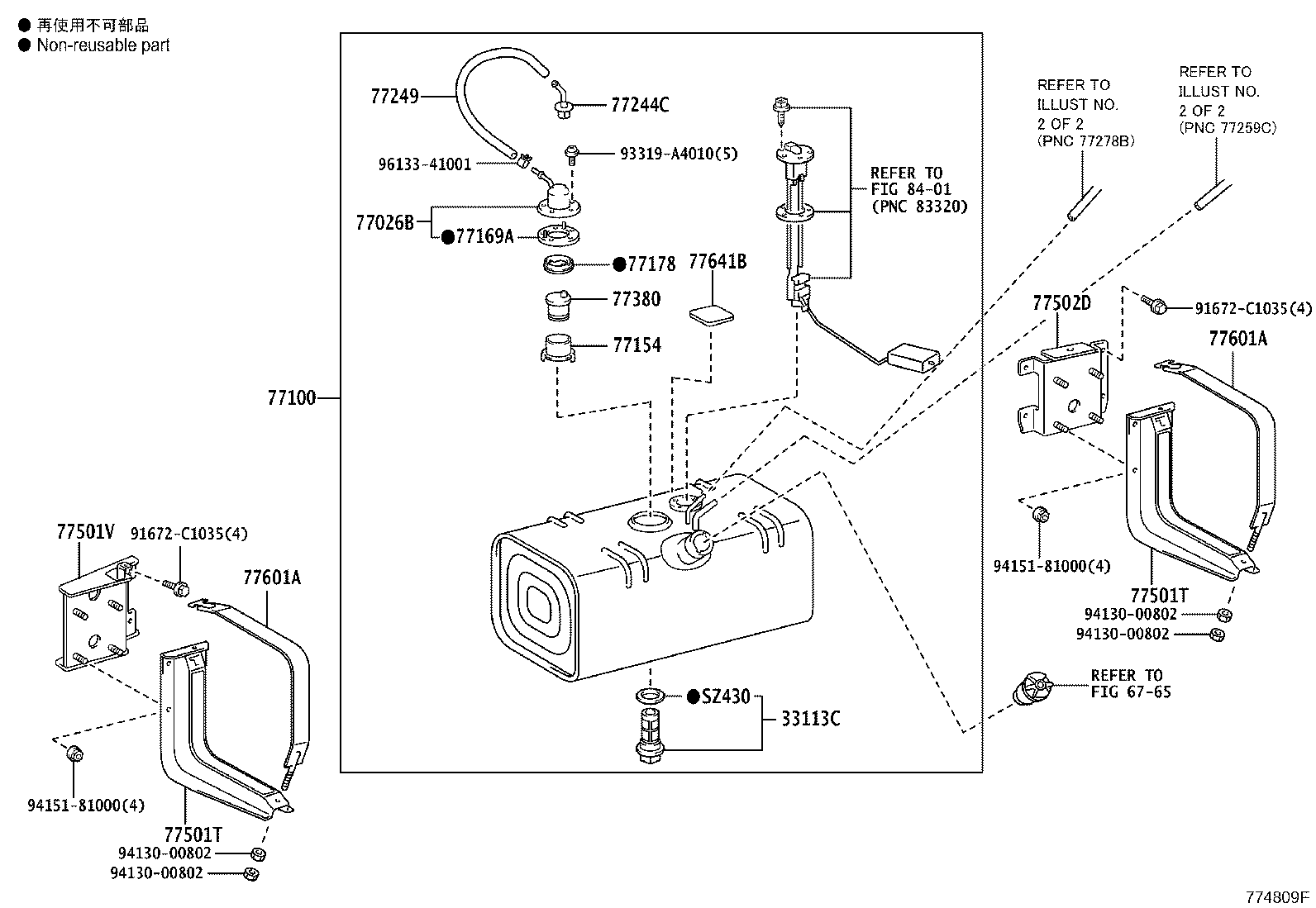

774809F
773027B

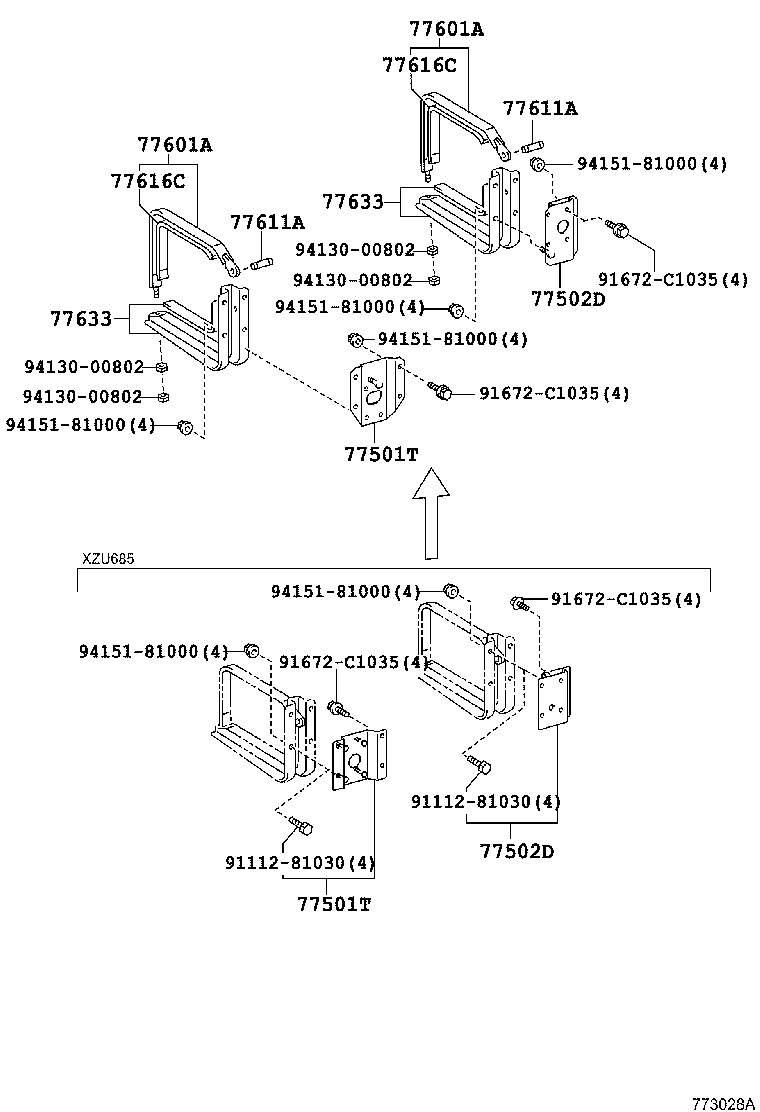

773028A
772969A

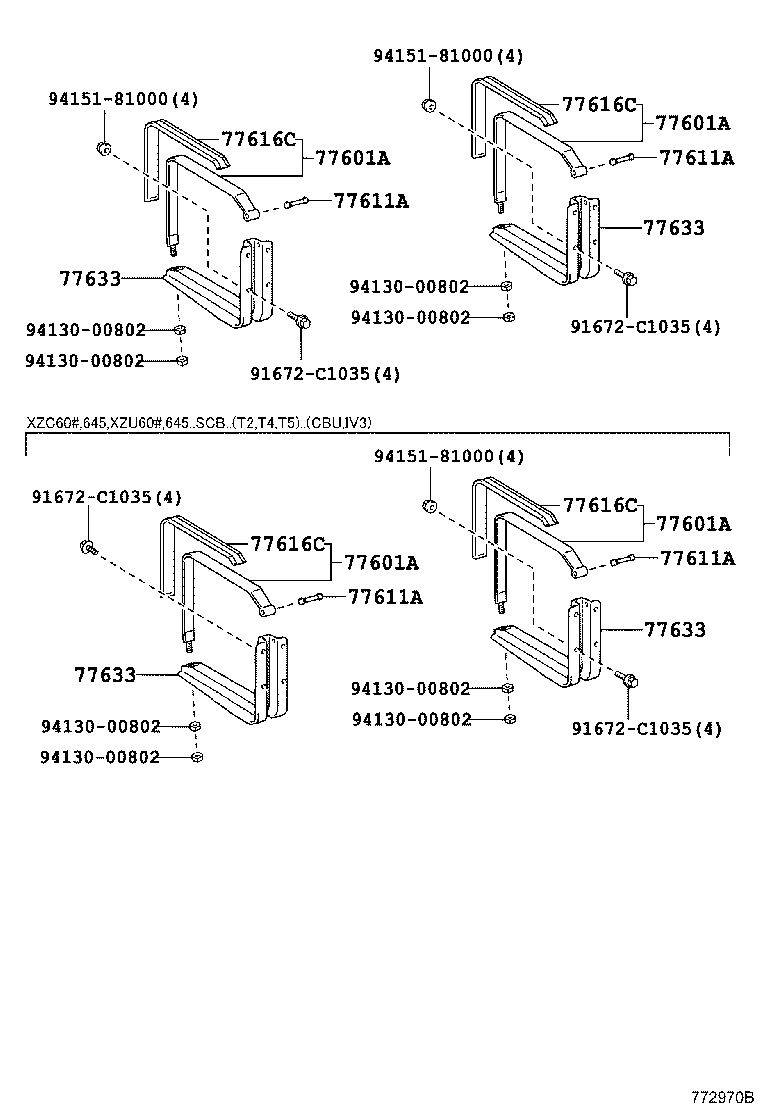

772970B
772970B

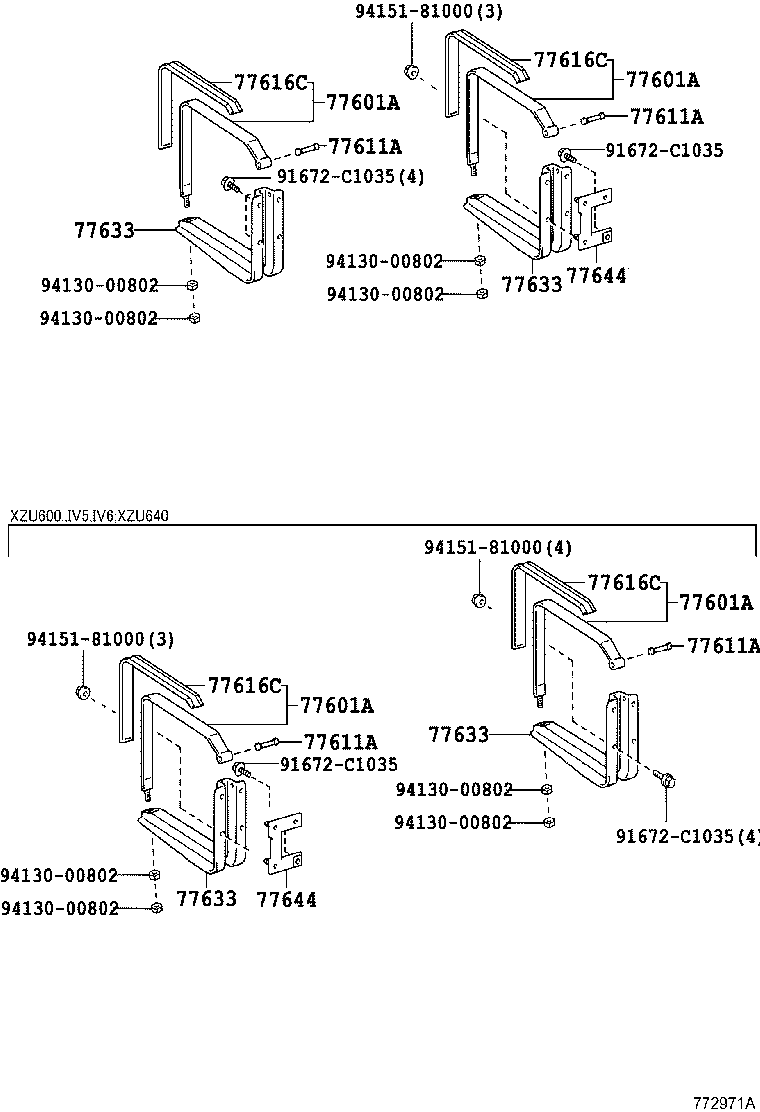

772971A
772971A
772971A

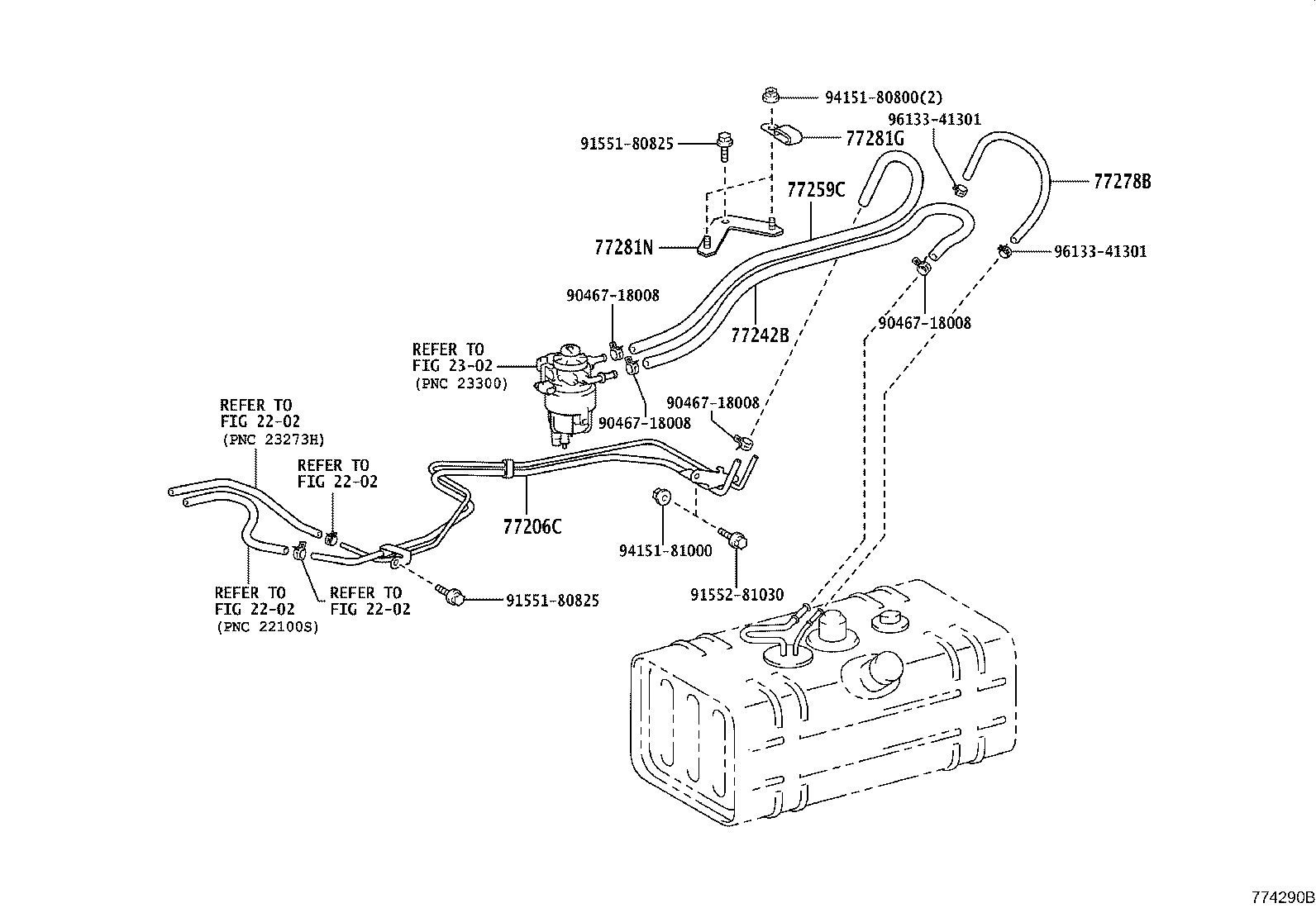

774290B

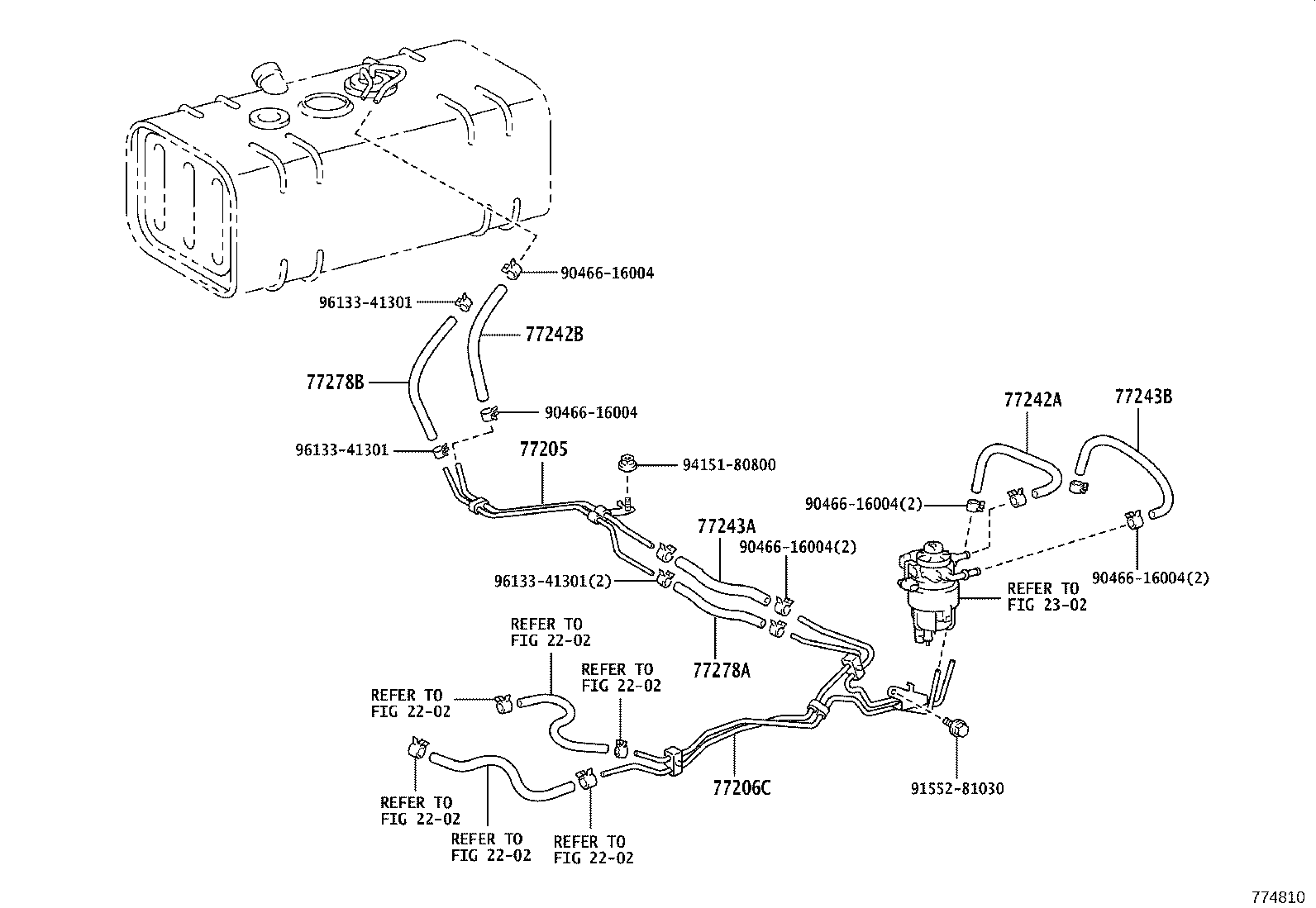

774810
774810

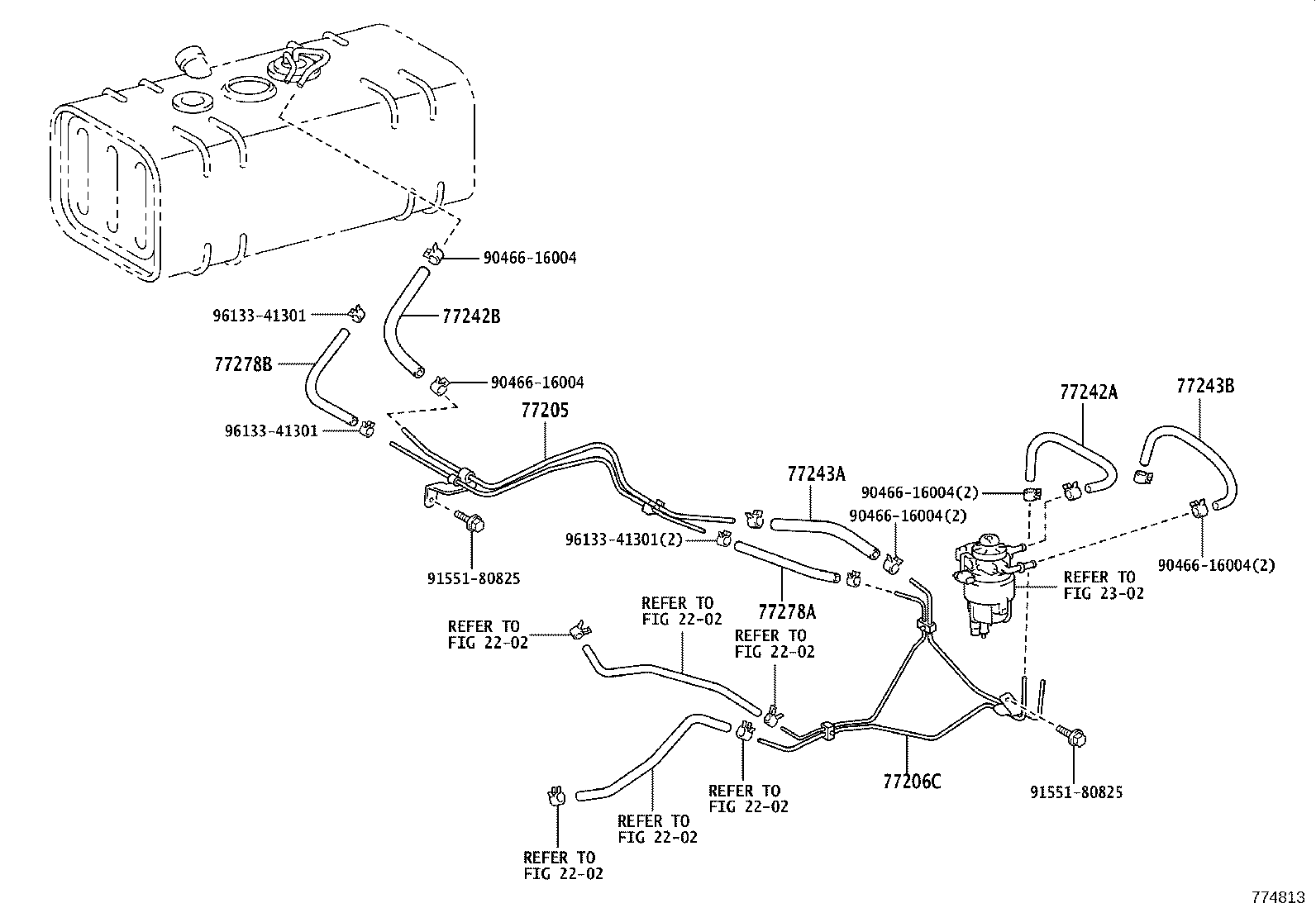

774813

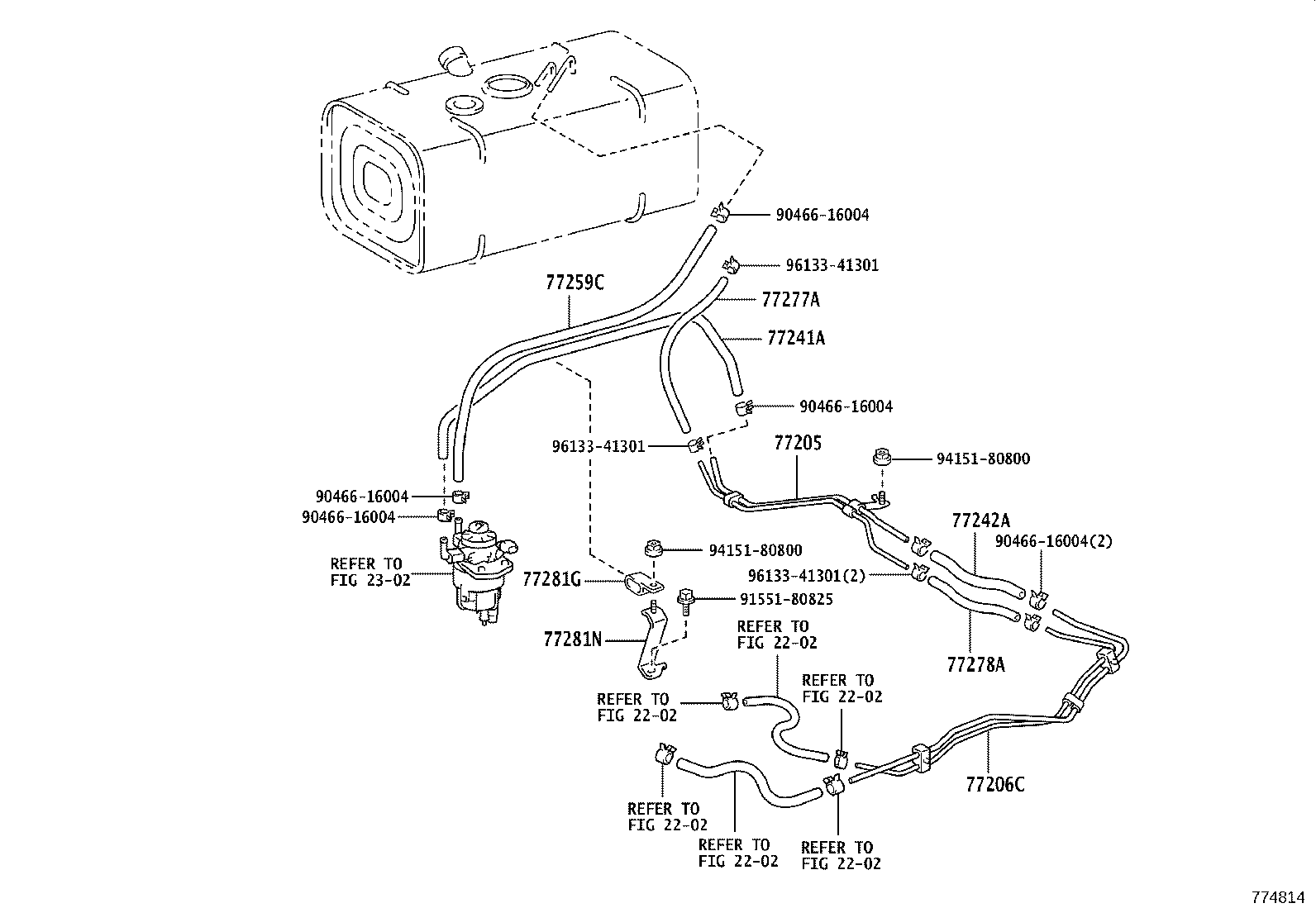

774814

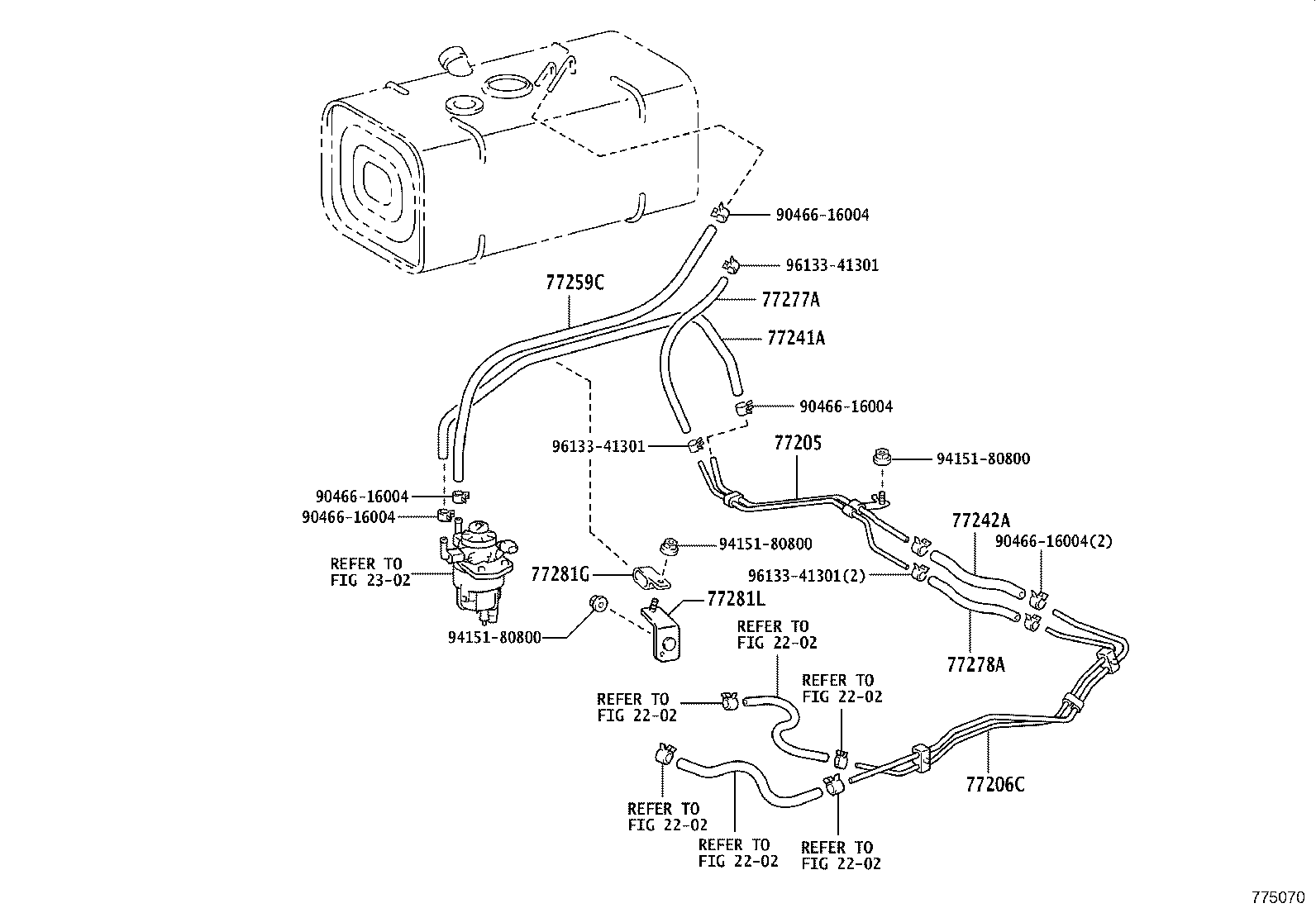

775070

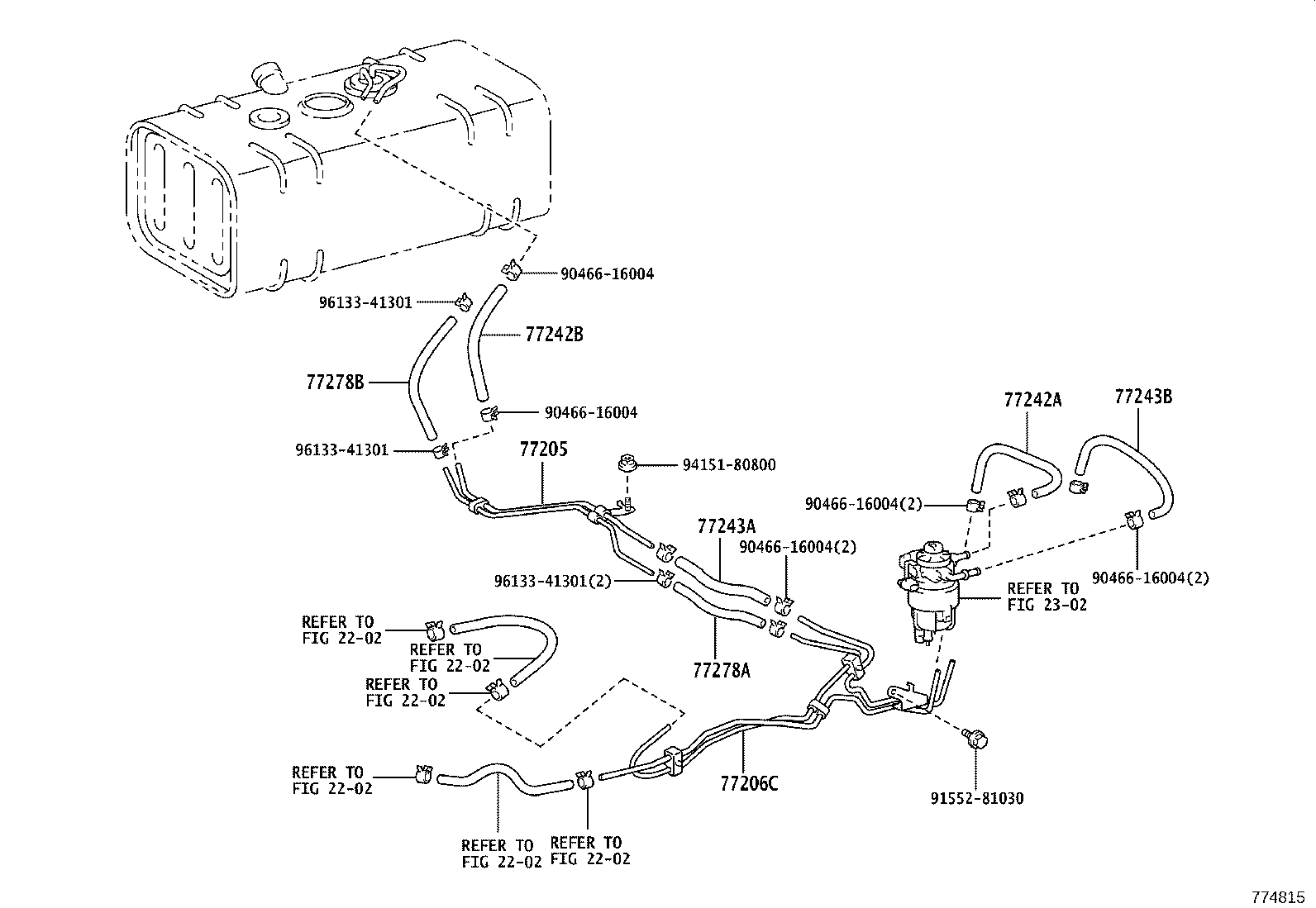

774815

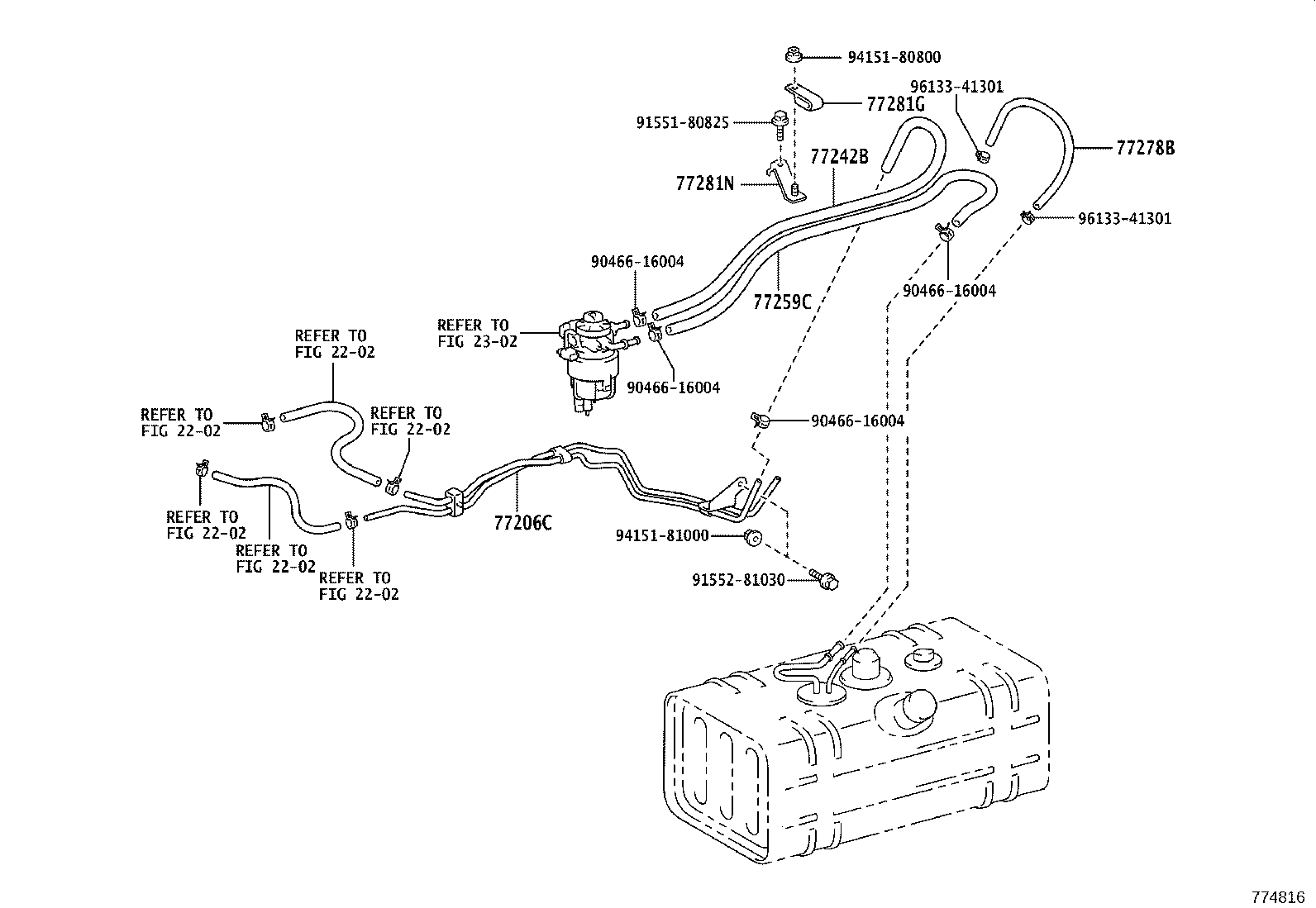

774816
774816
774816

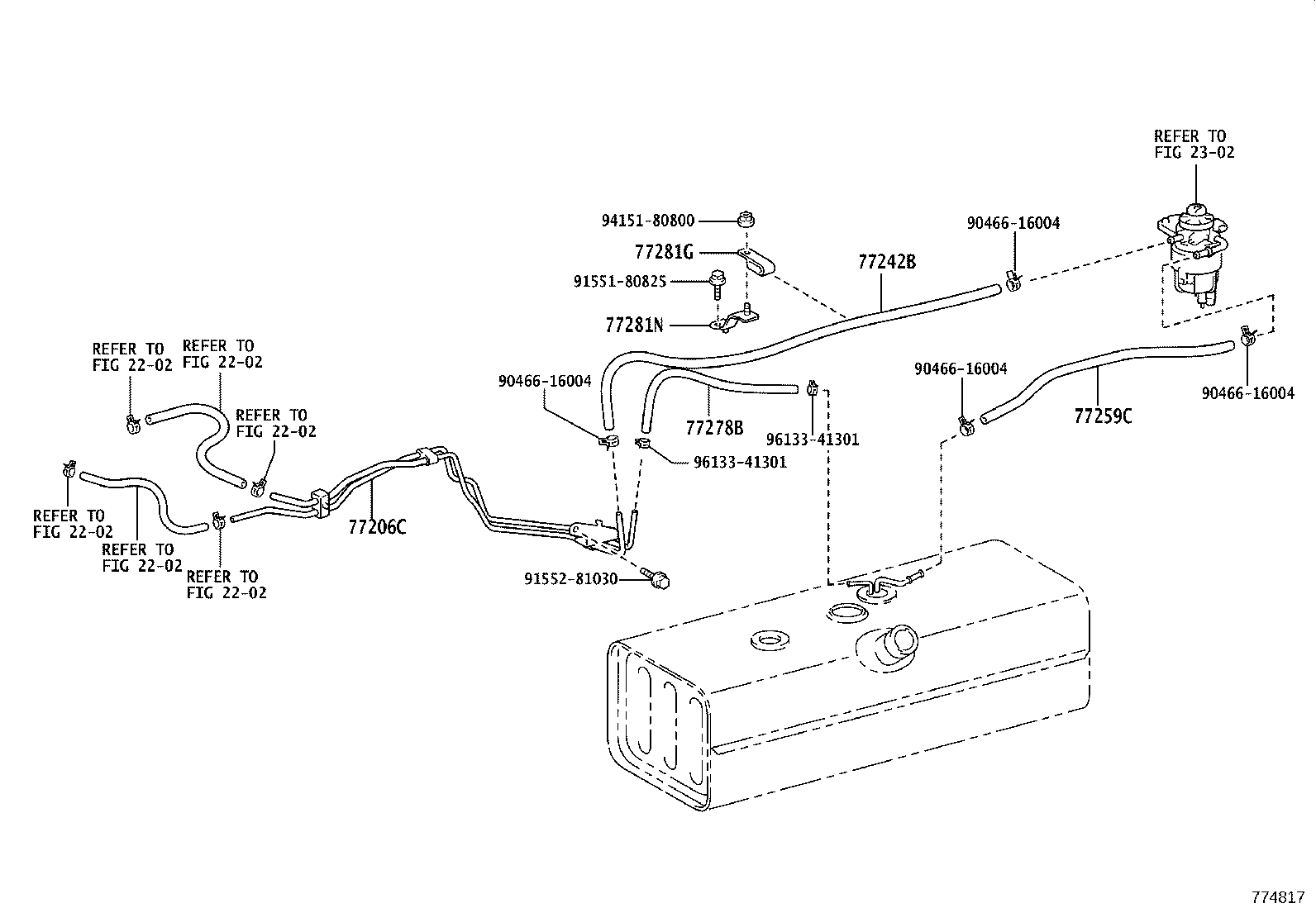

774817

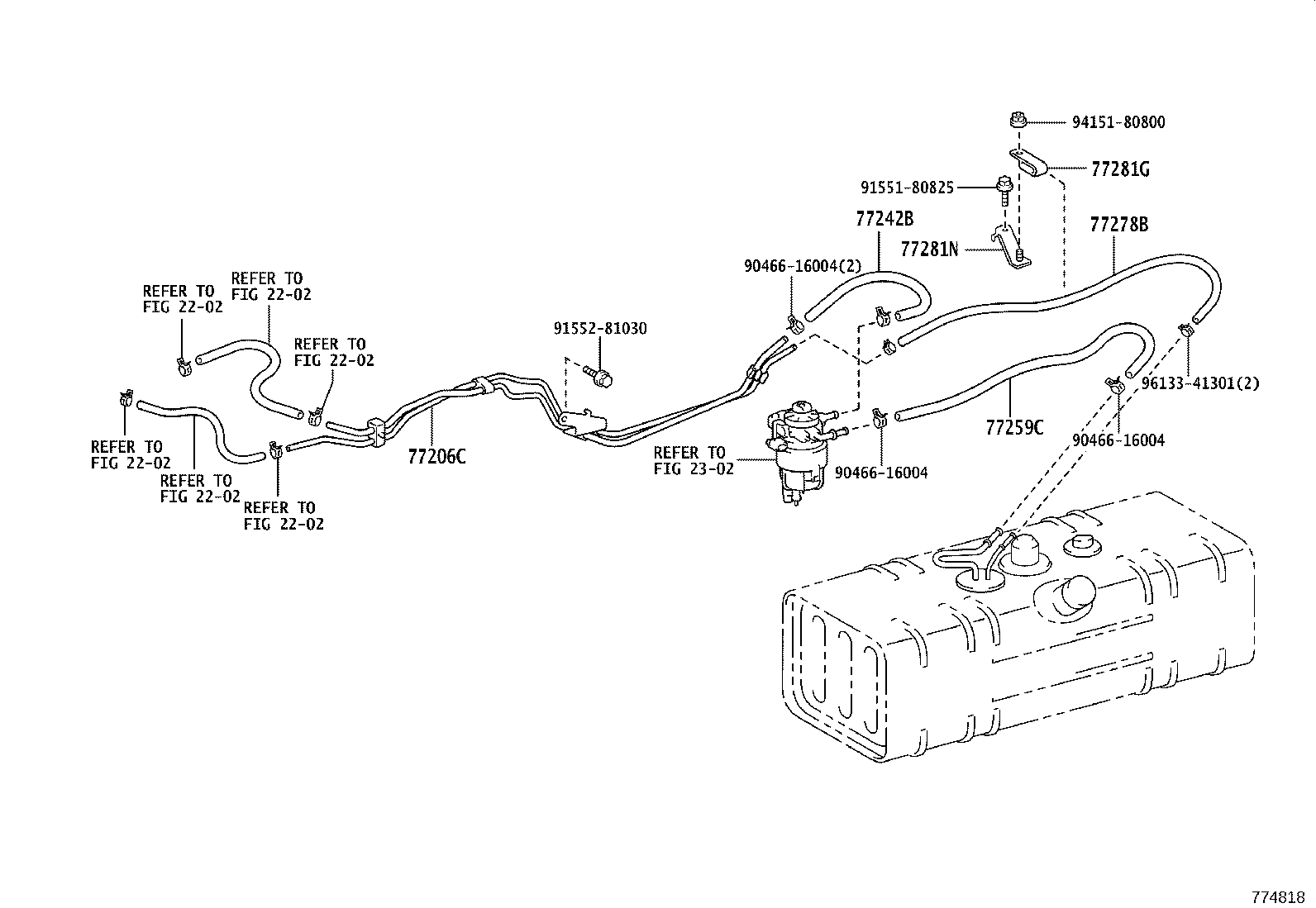

774818

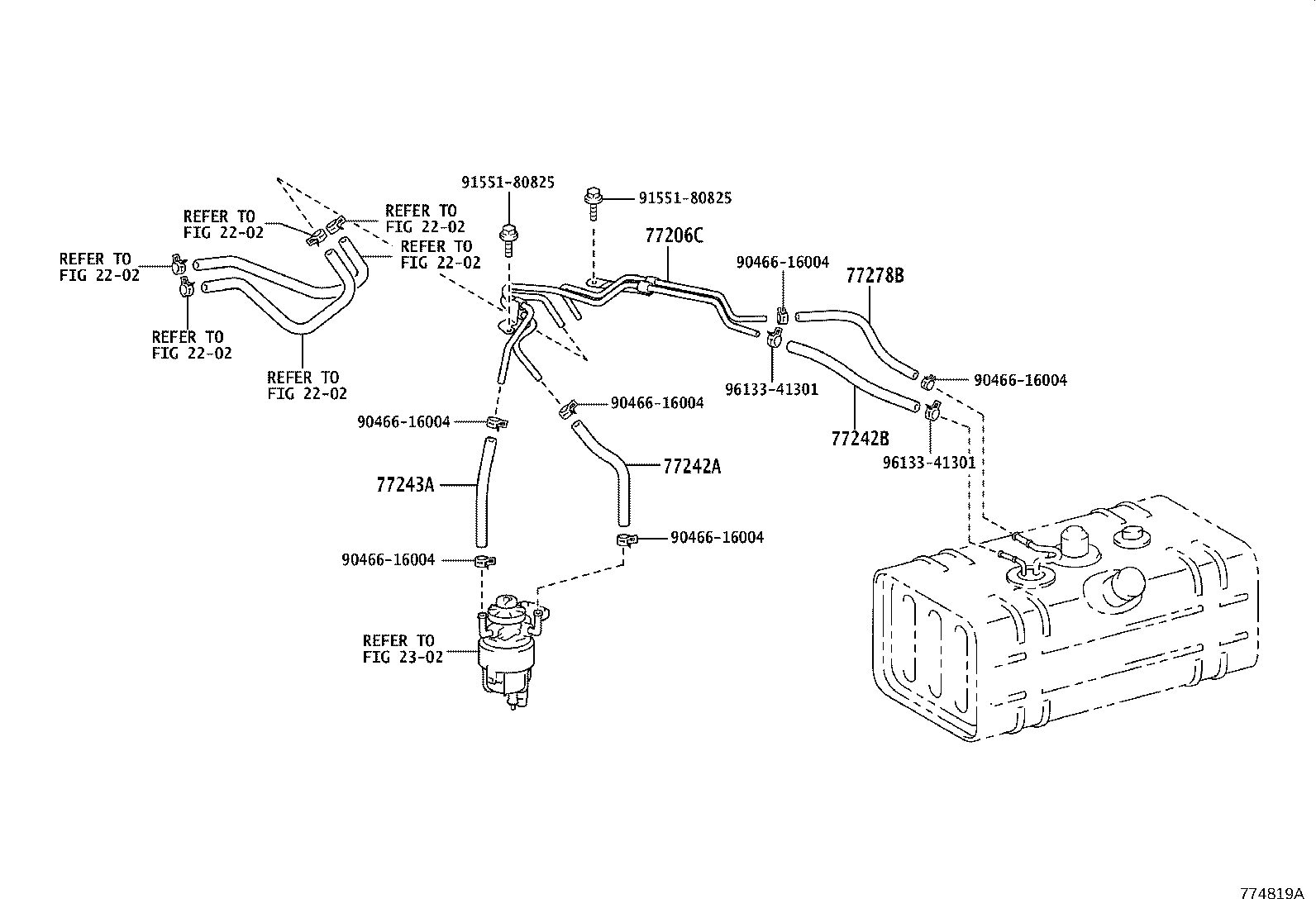

774819A

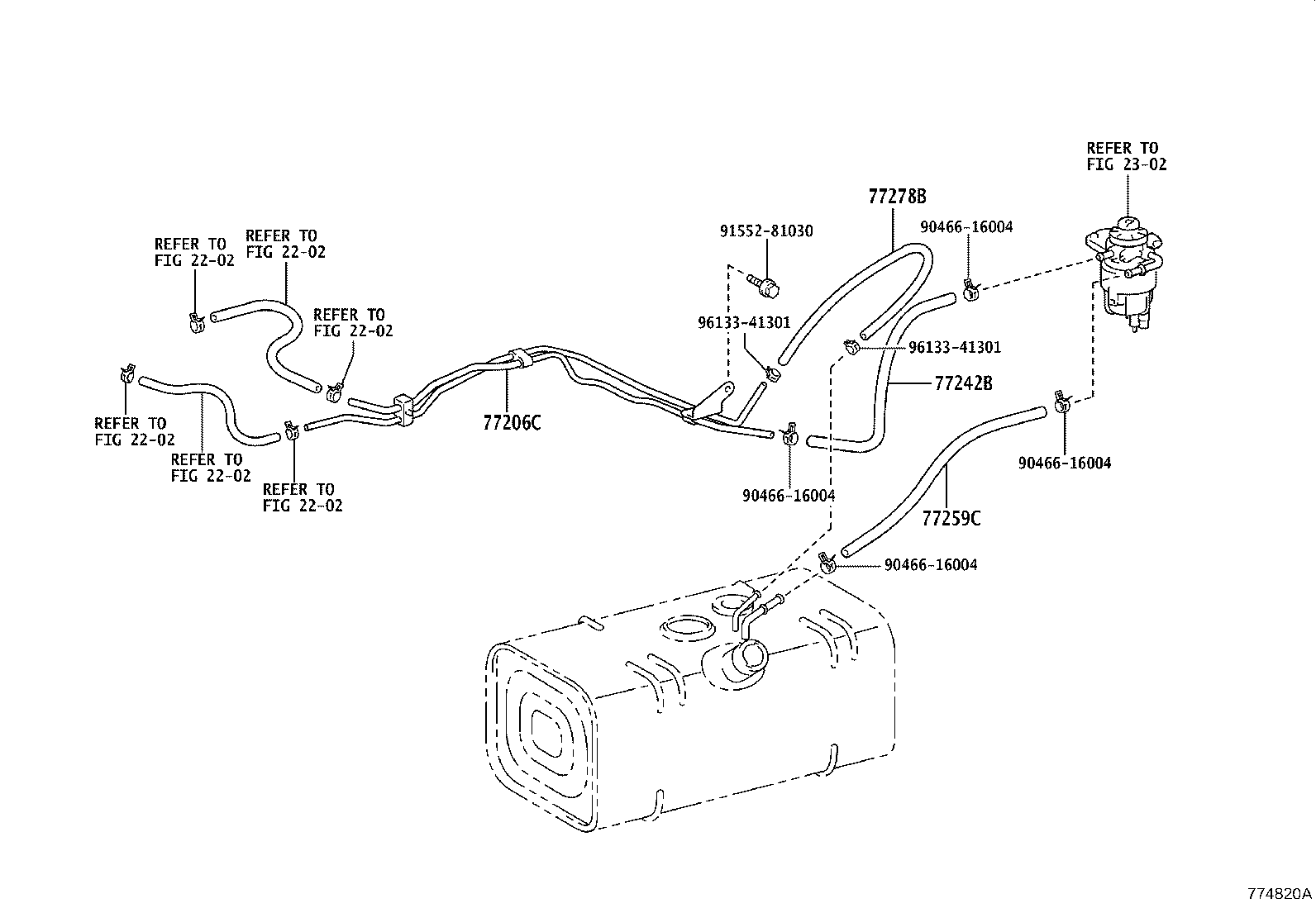

774820A

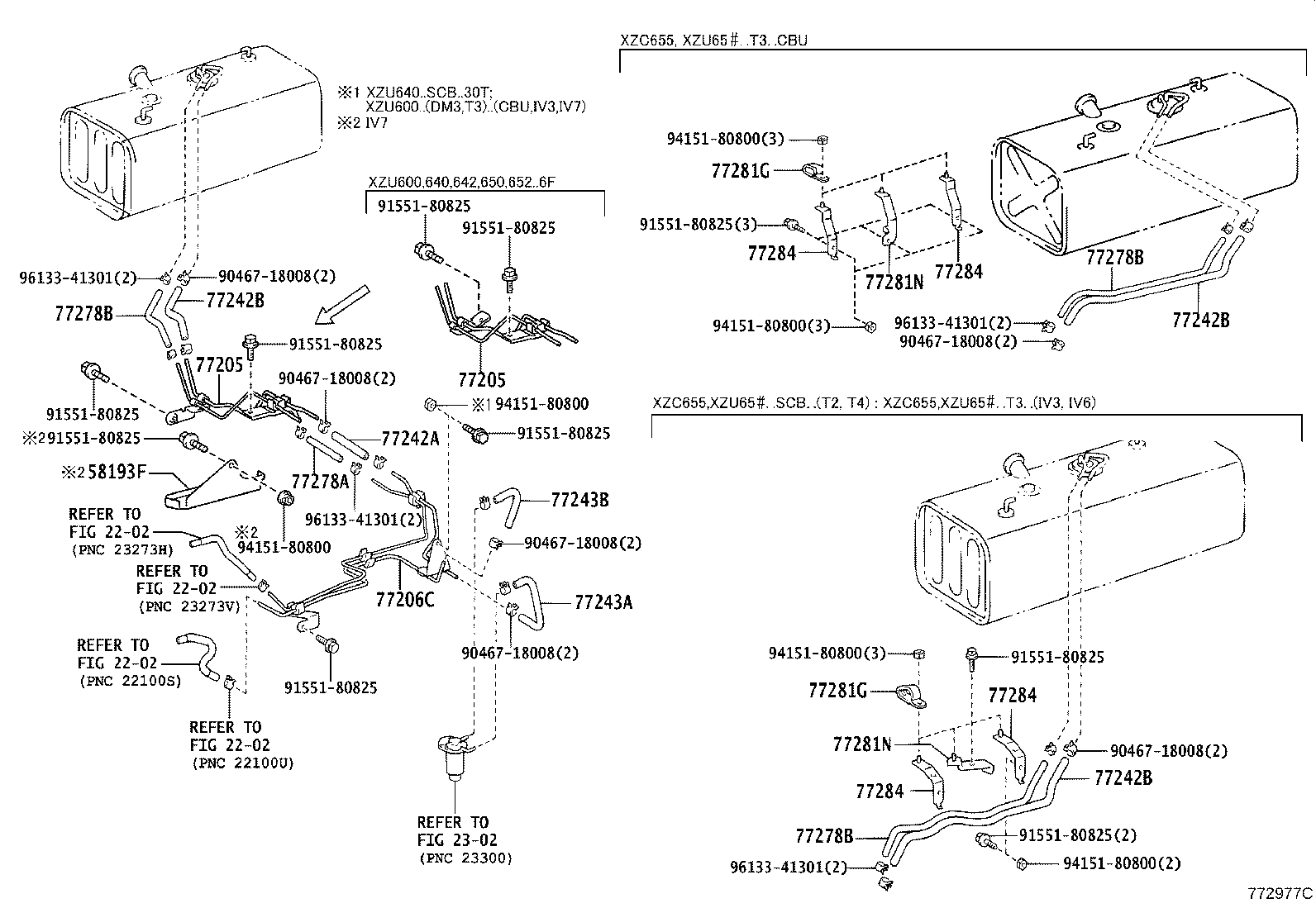

772977C
772977C
772978B

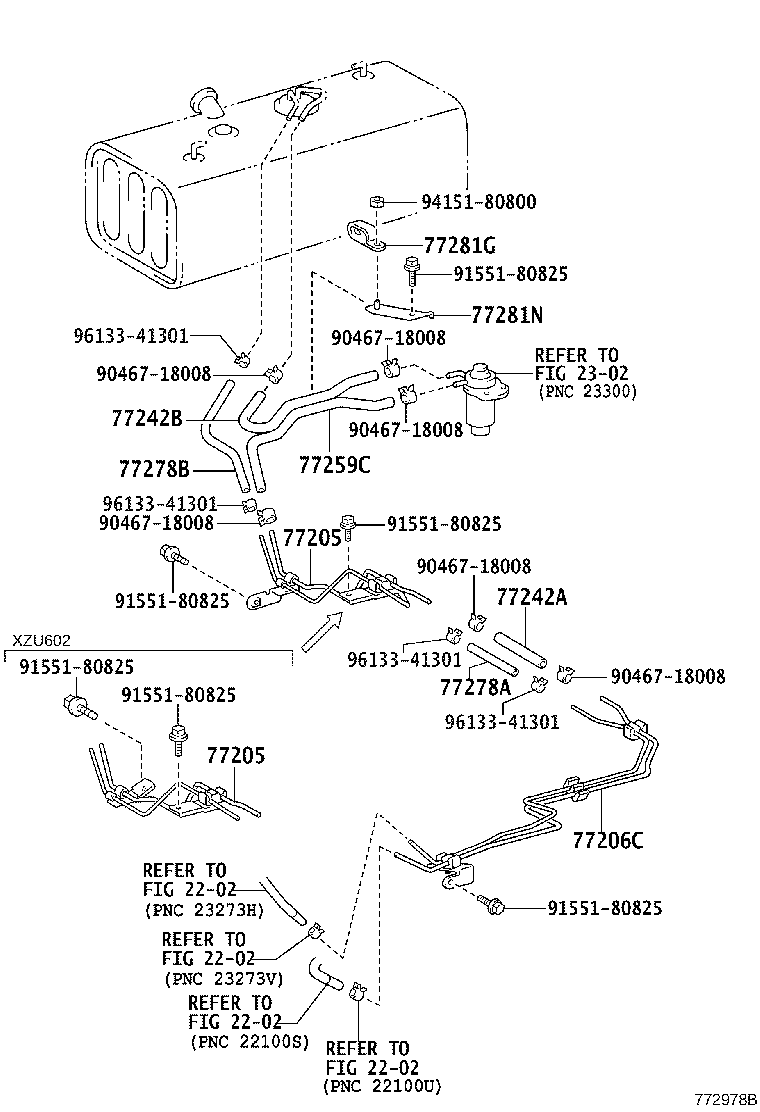

772978B

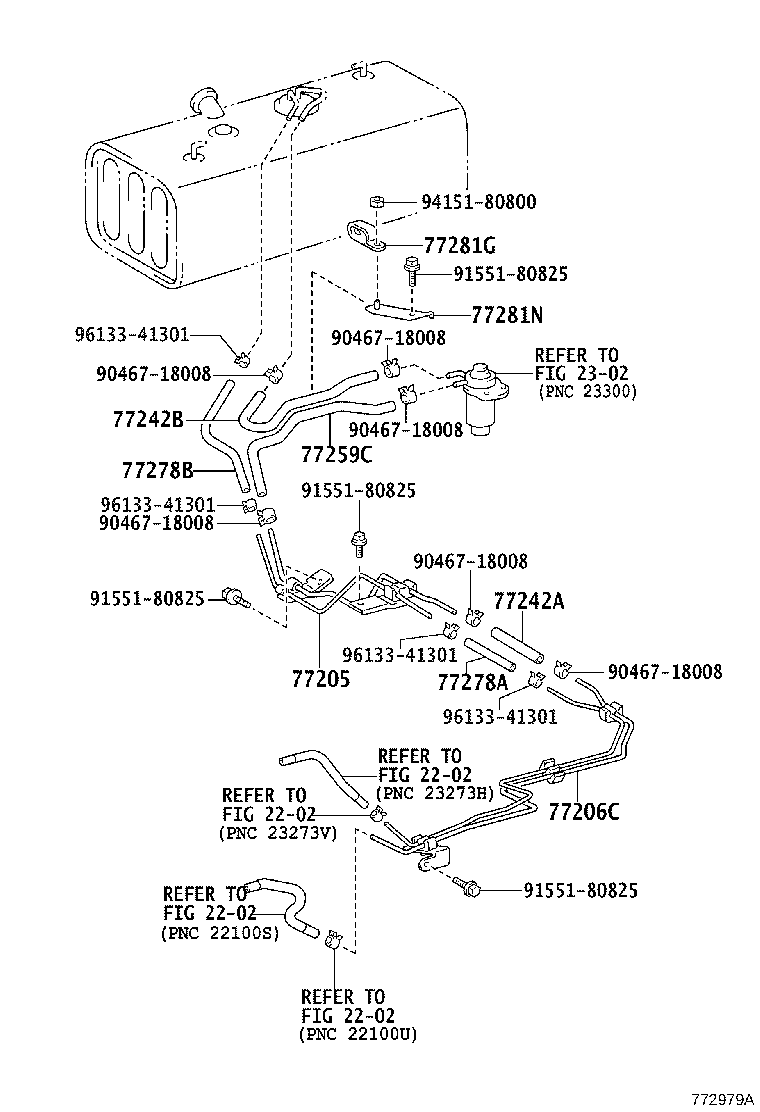

772979A

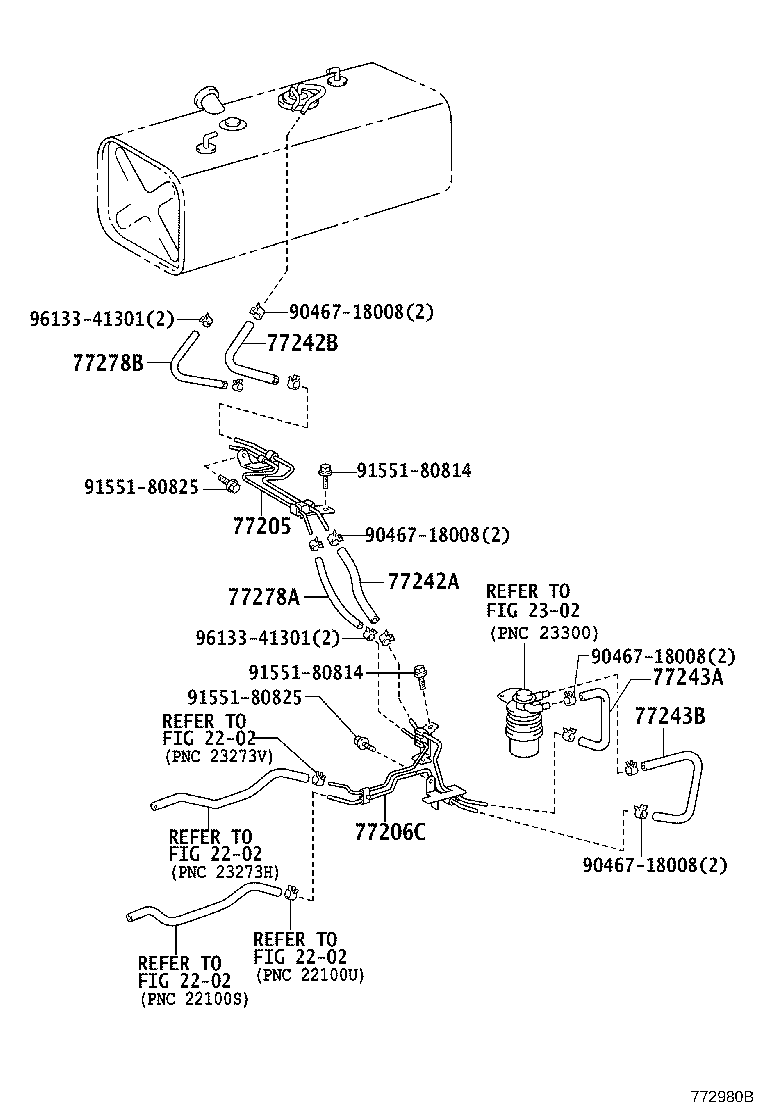

772980B

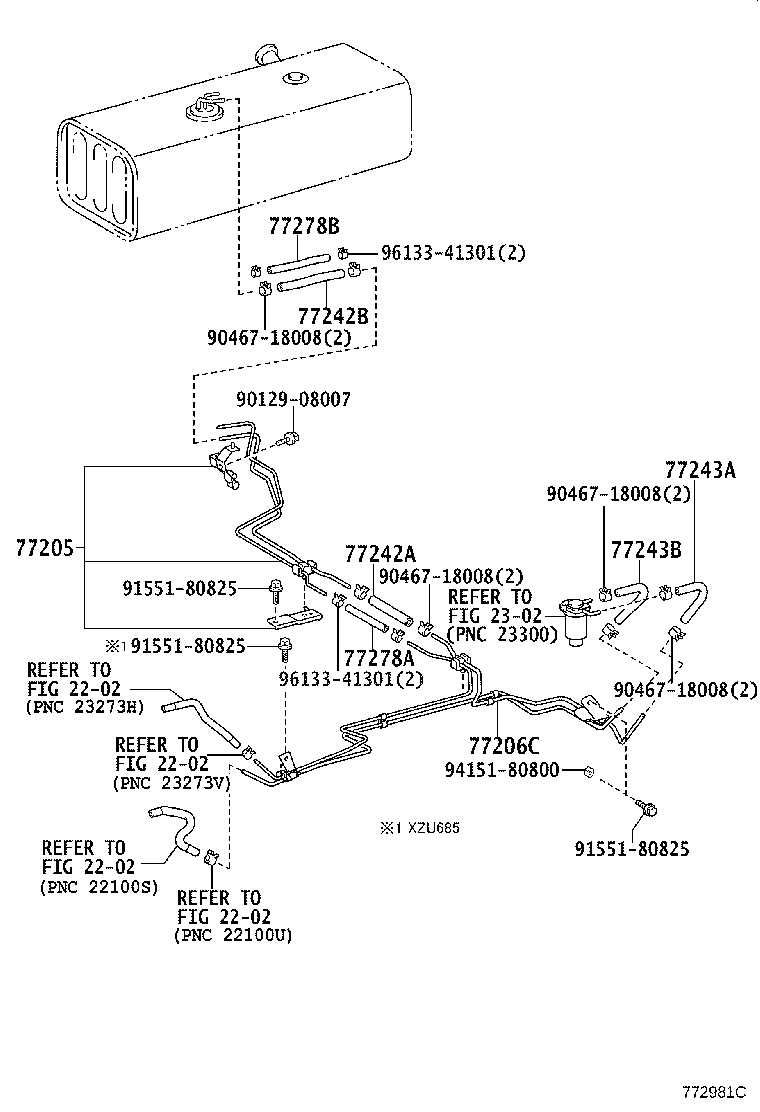

772981C

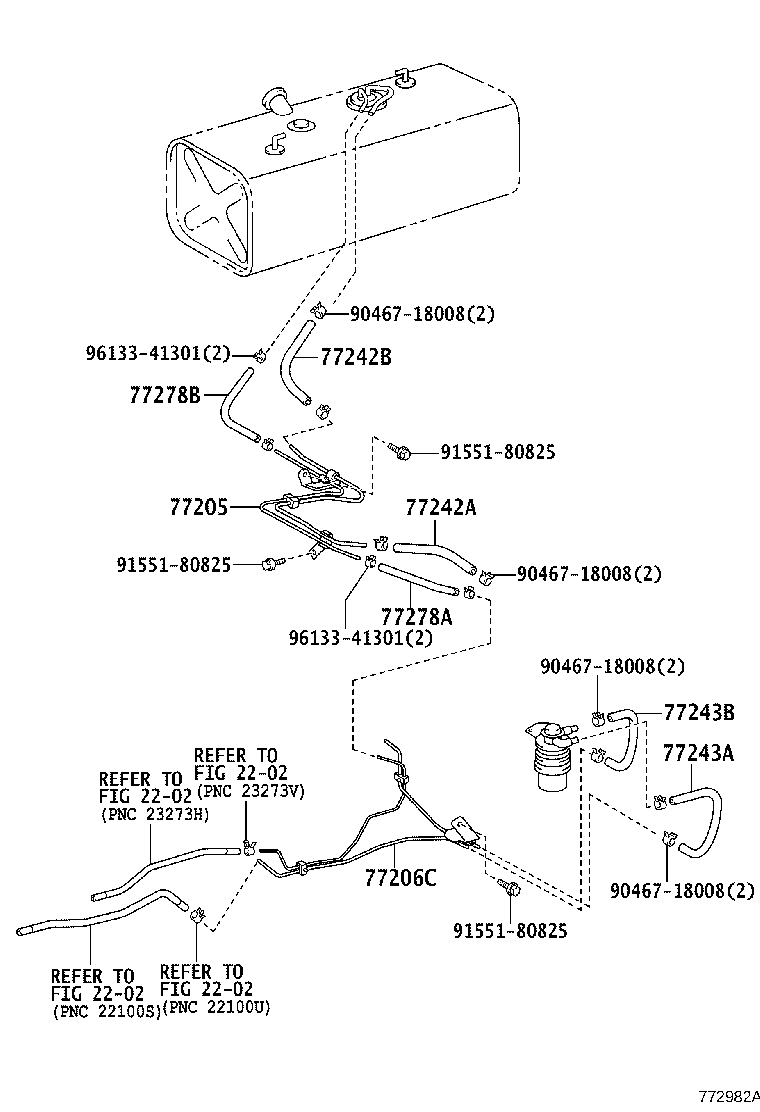

772982A

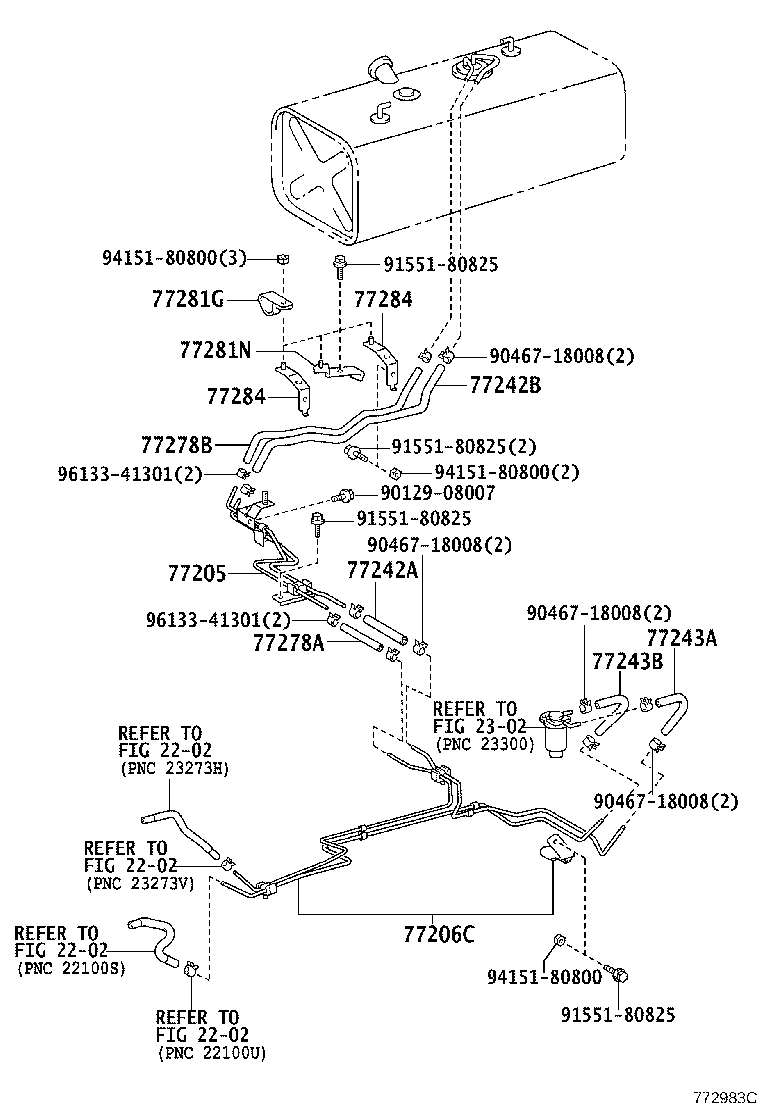

772983C

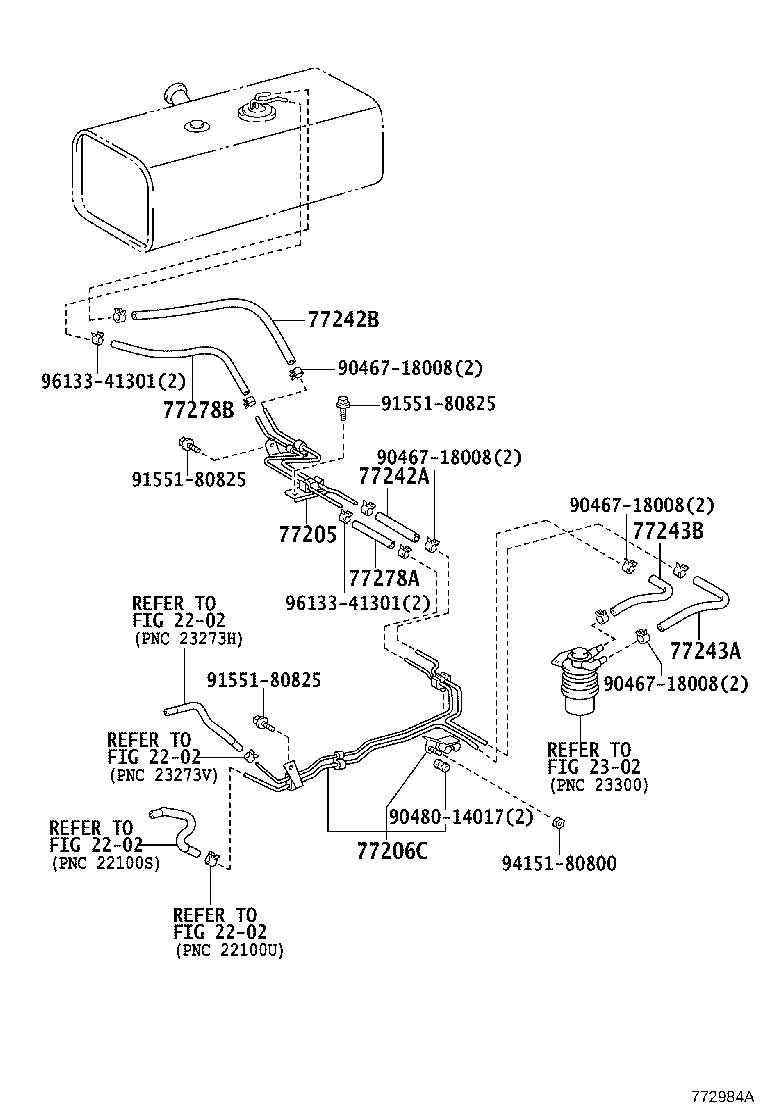

772984A

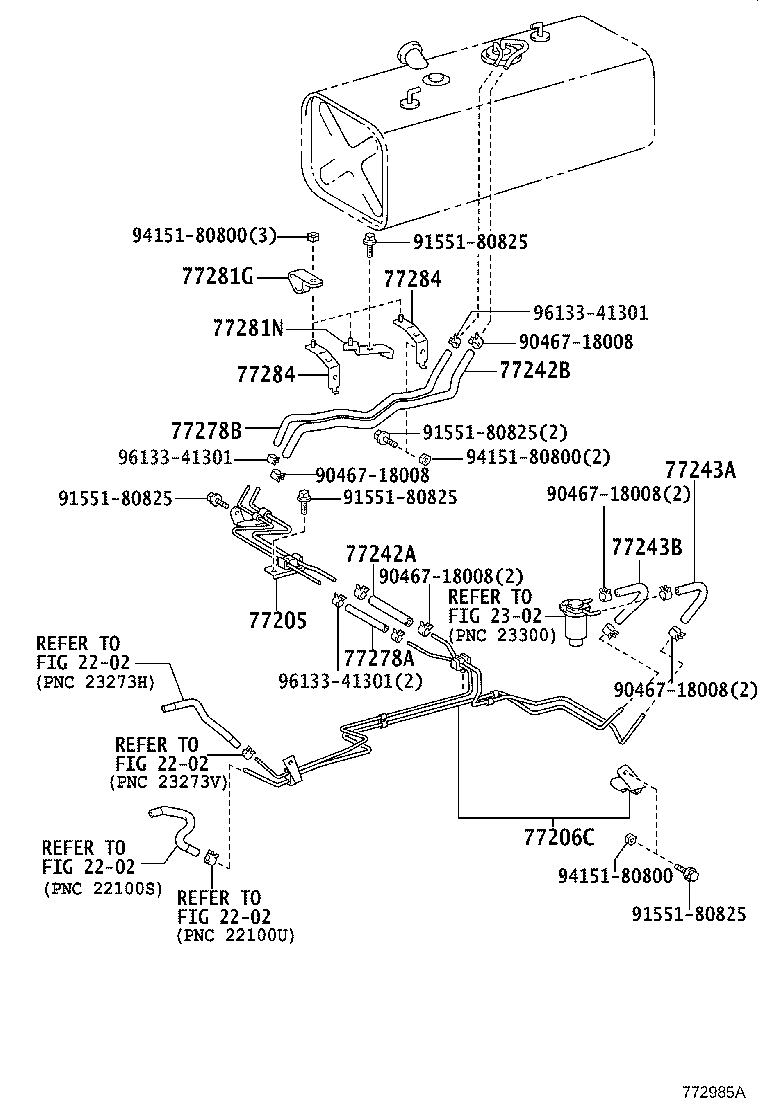

772985A

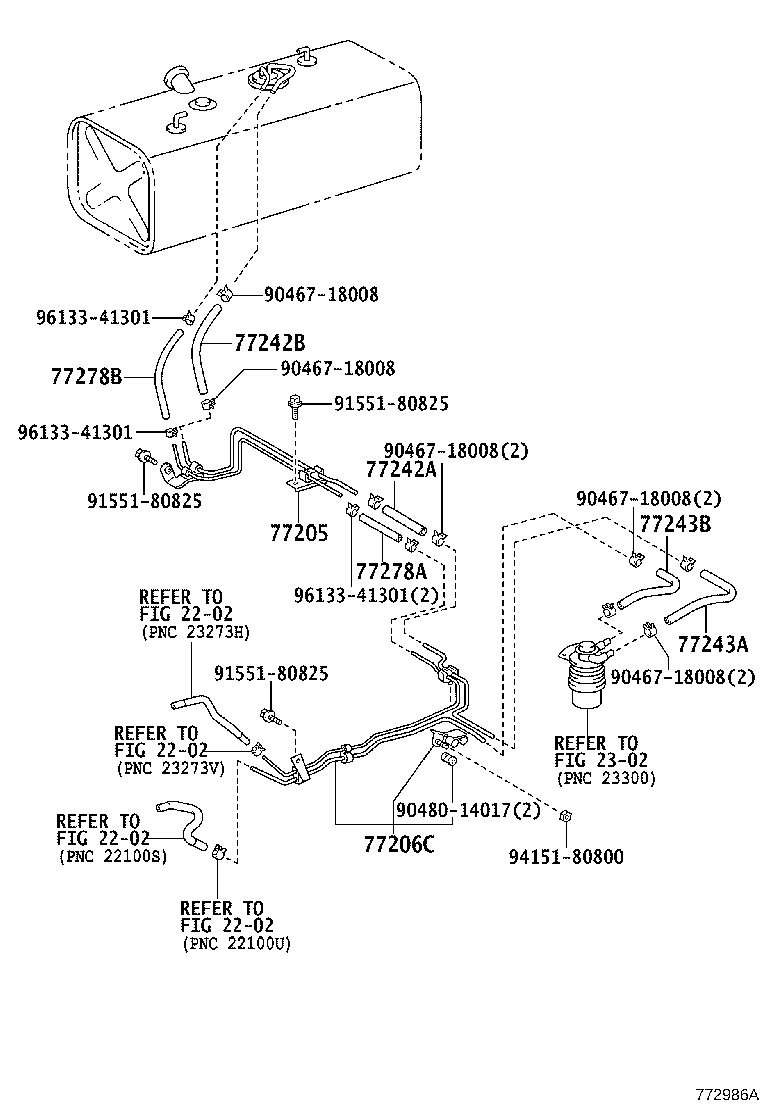

772986A

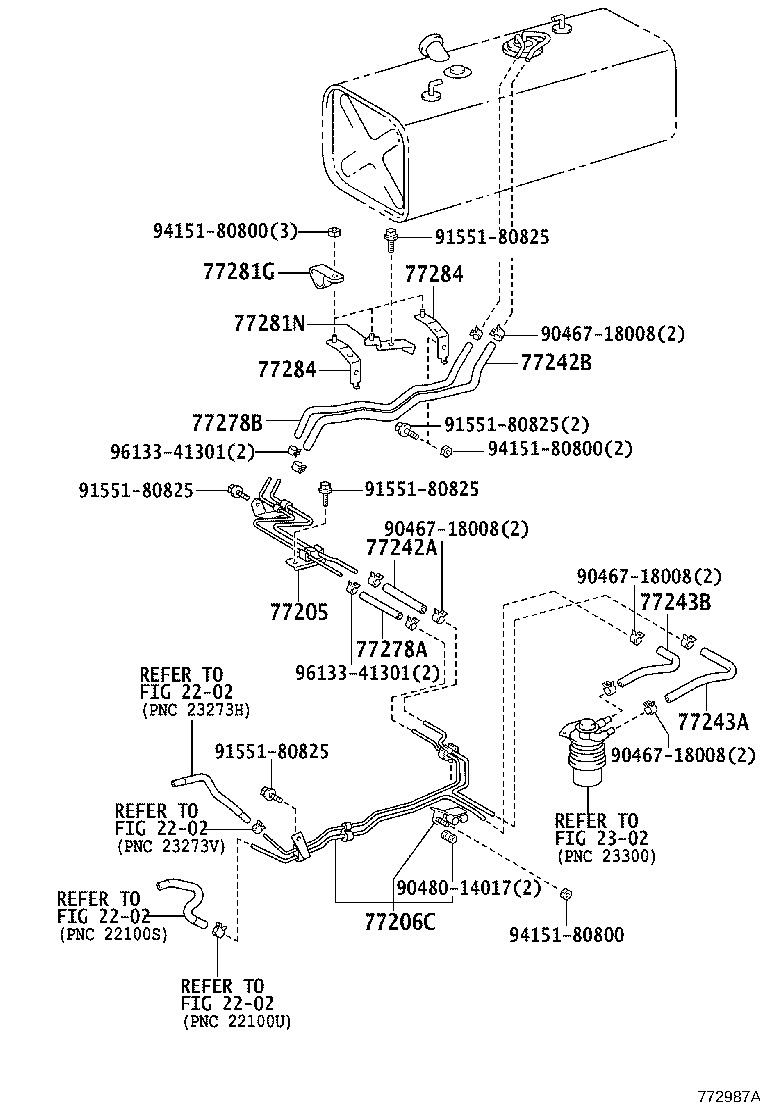

772987A

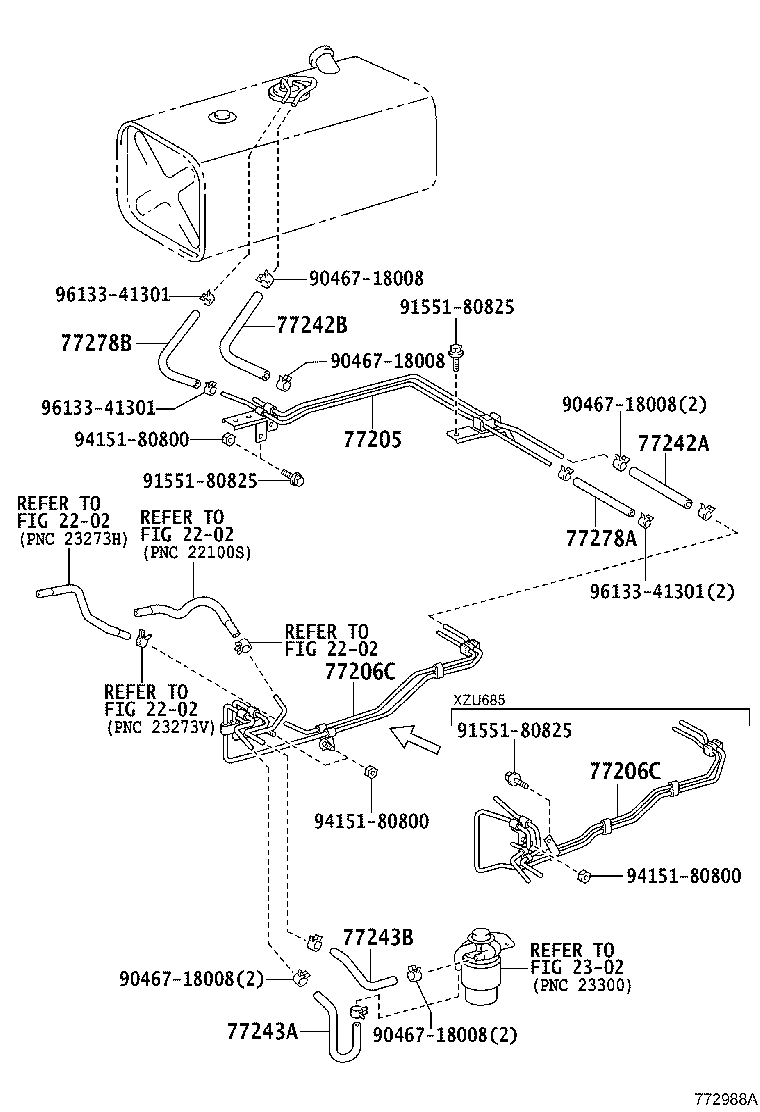

772988A

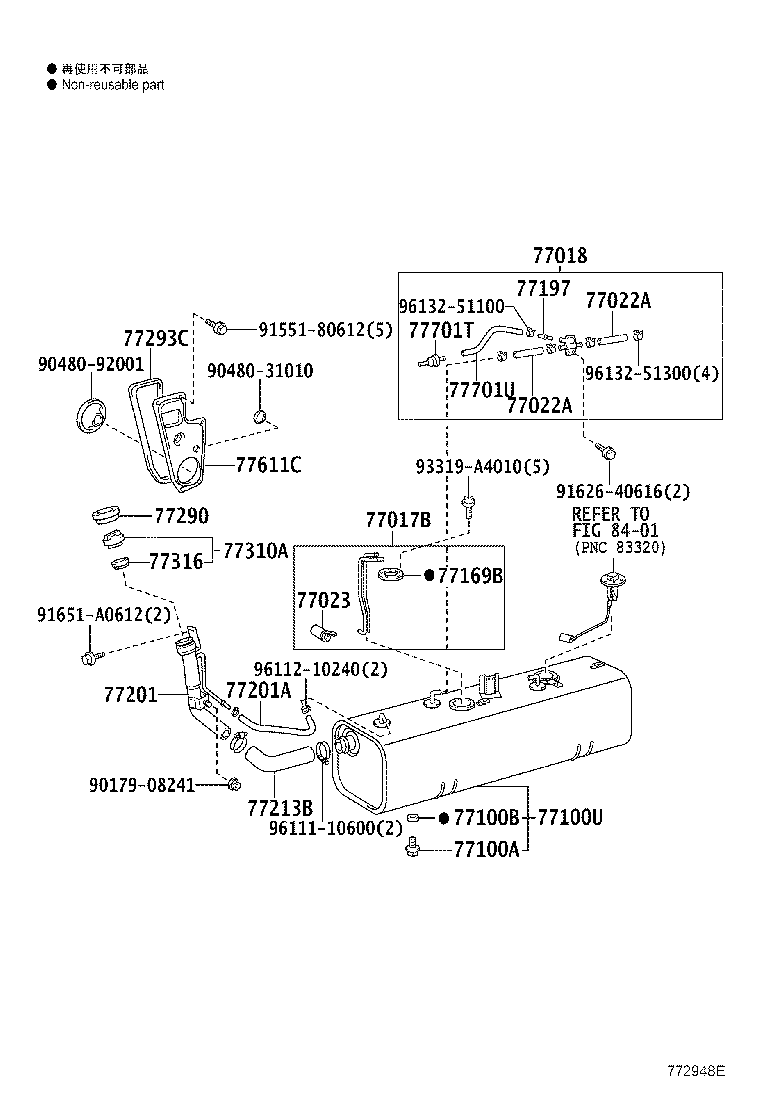

772948E
772949B

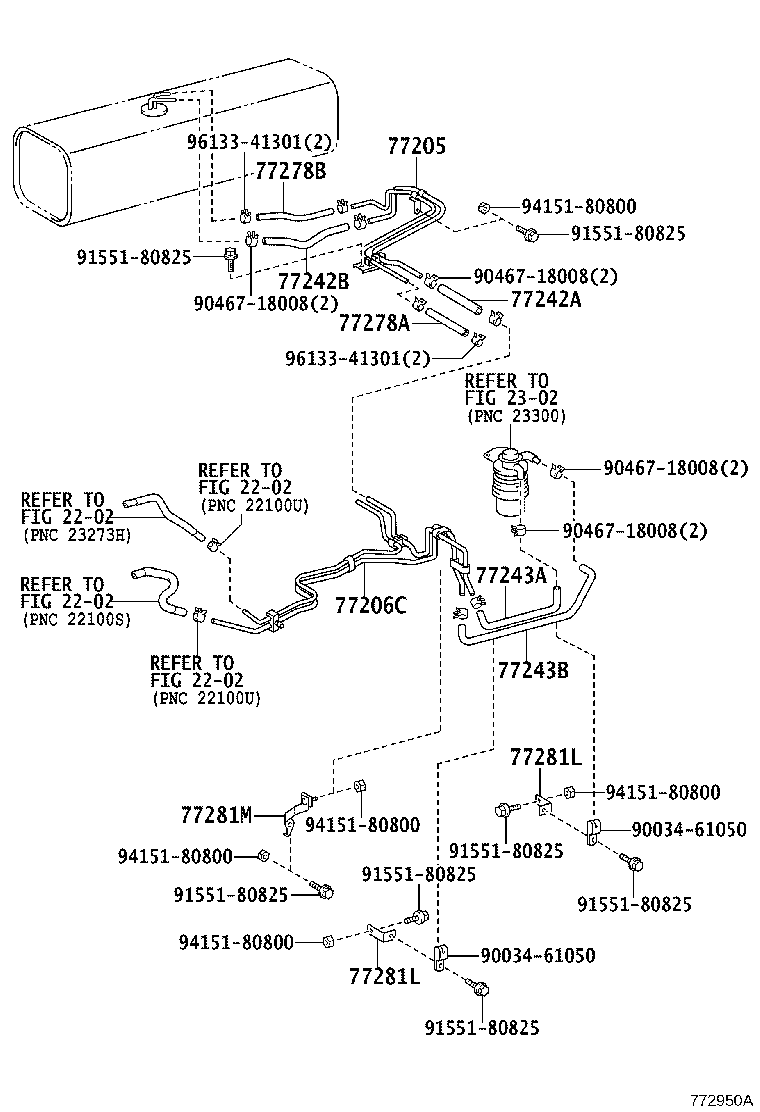

772950A

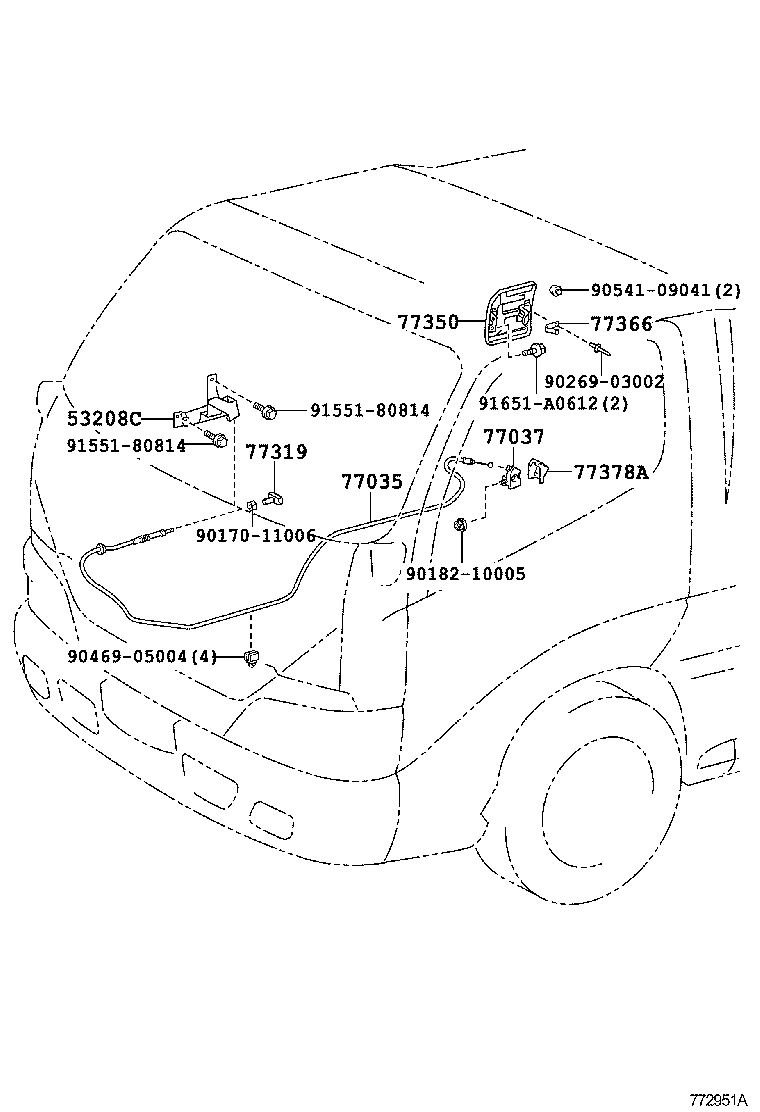

772951A
Part groups
| PNC | Description |
|---|---|
| 23217D | Filter, Fuel Pump |
| 23221A | Pump, Fuel, NO.1 |
| 23229A | Clip(FOR FUEL PUMP FILTER) |
| 23239A | Hose |
| 23249A | Rubber, Cushion(FOR FUEL PUMP) |
| 23400D | Filter Assy, Lpg |
| 23401B | Bolt |
| 23415A | Plate |
| 23954A | Bracket, Charcoal Canister, NO.1 |
| 23954B | Bracket, Charcoal Canister, NO.2 |
| 23960C | Valve Assy, Solenoid Lpg |
| 23972A | Bracket, Filter & Solenoid Valve |
| 33113C | Plug, Drain |
| 53208C | Support Sub-assy, Hood Lock |
| 58193F | Bracket, Fuel Pipe |
| 58266A | Bracket, Fuel Tube Clamp |
| 58266H | Bracket, Fuel Tube Clamp |
| 77001B | Valve (FOR LPG TANK) |
| 77017B | Tube Sub-assy, Fuel Tank Vent |
| 77018 | Valve Sub-assy, Fuel Vapour Separate |
| 77022A | Hose, Fuel(FOR FUEL EVAPORATIVE SEPARATOR) |
| 77023 | Filter Sub-assy, Fuel Suction Tube |
| 77026B | Tube Sub-assy, Fuel Evaporation, NO.1 |
| 77027 | Tube Sub-assy, Fuel Evaporation, NO.2 |
| 77027B | Tube Sub-assy, Fuel Emission, NO.1 |
| 77028B | Tube Sub-assy, Fuel Evaporation, NO.3 |
| 77035 | Cable Sub-assy, Fuel Lid Lock Control |
| 77037 | Lock Sub-assy, Fuel Filler Opening Lid |
| 77100 | Tank Assy, Fuel |
| 77100A | Plug(FOR FUEL TANK) |
| 77100B | Gasket(FOR FUEL TANK) |
| 77100U | Tank Sub-assy, Fuel |
| 77154 | Plate, Fuel Tank Evap/Vent Tube Support |
| 77169A | Gasket, Fuel Suction Tube Set |
| 77169B | Gasket, Fuel Suction Tube Set, NO.1 |
| 77177 | Gasket, Check Valve |
| 77178 | Gasket, Fuel Tank Filler Pipe, Lower |
| 77197 | Orifice, Fuel Vapor |
| 77201 | Pipe Sub-assy, Fuel Tank Inlet |
| 77201A | Hose, Fuel, NO.1(FOR FUEL TANK INLET PIPE) |
| 77203A | Tube Sub-assy, Fuel Suction |
| 77205 | Tube Sub-assy, Fuel Main |
| 77206C | Tube Sub-assy, Fuel Main, NO.2 |
| 77206H | Tube Sub-assy, Fuel Main, NO.2 |
| 77209 | Connector Sub-assy, Fuel Tube |
| 77213B | Hose, Fuel Tank TO Filler Pipe |
| 77241A | Hose, Fuel, NO.1 (FOR MAIN TUBE, NO.1) |
| 77242A | Hose, Fuel, NO.1 (FOR MAIN TUBE, NO.2) |
| 77242B | Hose, Fuel, NO.2 (FOR MAIN TUBE, NO.2) |
| 77243A | Hose, Fuel, NO.1 (FOR MAIN TUBE, NO.3) |
| 77243B | Hose, Fuel, NO.2 (FOR MAIN TUBE, NO.3) |
| 77244C | Joint, Fuel Tube, NO.2 |
| 77249 | Hose, Fuel Emission |
| 77249A | Hose, Fuel Emission |
| 77249B | Hose, Fuel |
| 77251C | Hose, Fuel, NO.1(FOR FUEL MAIN TUBE) |
| 77259C | Hose, Fuel |
| 77277A | Hose, Fuel, NO.1(FOR RETURN TUBE, NO.1) |
| 77278A | Hose, Fuel, NO.1 (FOR RETURN TUBE, NO.2) |
| 77278B | Hose, Fuel, NO.2 (FOR RETURN TUBE, NO.2) |
| 77281G | Clamp, Fuel Hose |
| 77281L | Clamp, Fuel Hose |
| 77281M | Clamp, Fuel Hose |
| 77281N | Clamp, Fuel Hose |
| 77282 | Bracket, Fuel Main Tube, NO.2 |
| 77284 | Clamp, Fuel Tube |
| 77290 | Shield Assy, Fuel Tank Filler Pipe |
| 77293C | Packing, Fuel Tank Outer Filler Pipe |
| 77295C | Grommet, Fuel Tube |
| 77298A | Clamp, Fuel Tube, NO.4 |
| 77298B | Clamp, Fuel Tube, NO.4 |
| 77310A | Cap Assy, Fuel Tank |
| 77316 | Gasket, Fuel Tank Cap |
| 77319 | Knob, Fuel Tank Cap |
| 77326 | Connector, Auxiliary Fuel Tank Cap |
| 77350 | Lid Assy, Fuel Filler Opening |
| 77366 | Spring, Fuel Filler Opening Lid Hinge |
| 77378A | Cover, Fuel Filler Opening Lid Lock |
| 77380 | Valve Assy, Fuel Cut Off |
| 77390C | Valve, Fuel Tank Inlet |
| 77501T | Bracket Sub-assy, Fuel Tank |
| 77501V | Bracket Sub-assy, Fuel Tank, NO.2 |
| 77502D | Bracket Sub-assy, Fuel Tank, Rear |
| 77519 | Spacer, Fuel Tank Bracket |
| 77601A | Band Sub-assy, Fuel Tank, NO.1 |
| 77603A | Band Sub-assy, Fuel Tank, NO.2 |
| 77605A | Cover Sub-assy, Fuel Tank Valve Handle |
| 77611A | Pin (FOR FUEL TANK BAND) |
| 77611C | Cover, Fuel Tank Guard |
| 77611D | Cover, Fuel Tank, RH |
| 77612D | Cover, Fuel Tank, LH |
| 77616C | Seat, Fuel Tank Band |
| 77633 | Stay, Fuel Tank |
| 77633B | Stay, Fuel Tank |
| 77638 | Sleeve, Tank Valve Joint |
| 77638A | Ring, O (FOR TANK VALVE JOINT SLEEVE) |
| 77641A | Protector, Fuel Tank, NO.1 |
| 77641B | Cover, Fuel Tank |
| 77644 | Bolt, Fuel Tank |
| 77651B | Cushion, Fuel Tank |
| 77701T | Valve, Check (FOR MAIN FUEL TANK) |
| 77701U | Hose, Fuel (FOR CHECK VALVE) |
| 77705 | Bracket Sub-assy, Charcoal Canister |
| 77710C | Hose, Fuel |
| 77740 | Canister Assy, Charcoal |
| SZ430 | Washer, Soft, NO.1 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
