Toyota Dyna/Toyoace
1999-05 → 2011-06 · chassis BU4##,BZU410,XZU3##,4## · catalogue 771130 · Japan
Discontinued model
Data version 2012-01

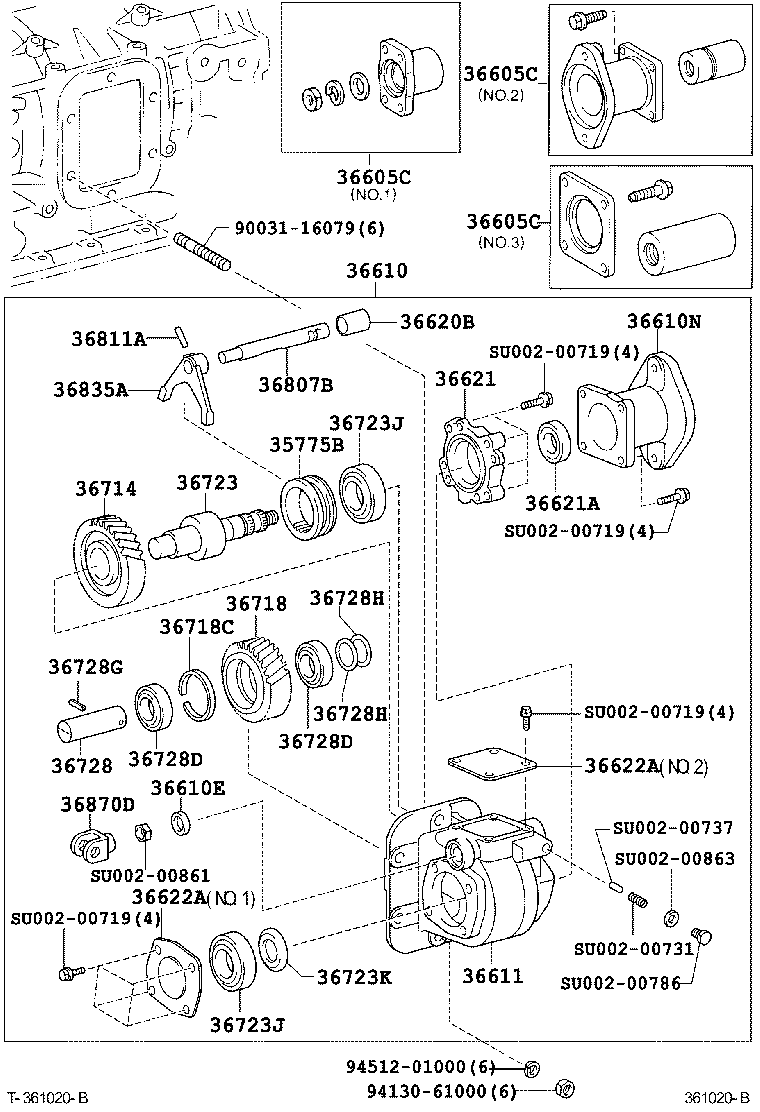

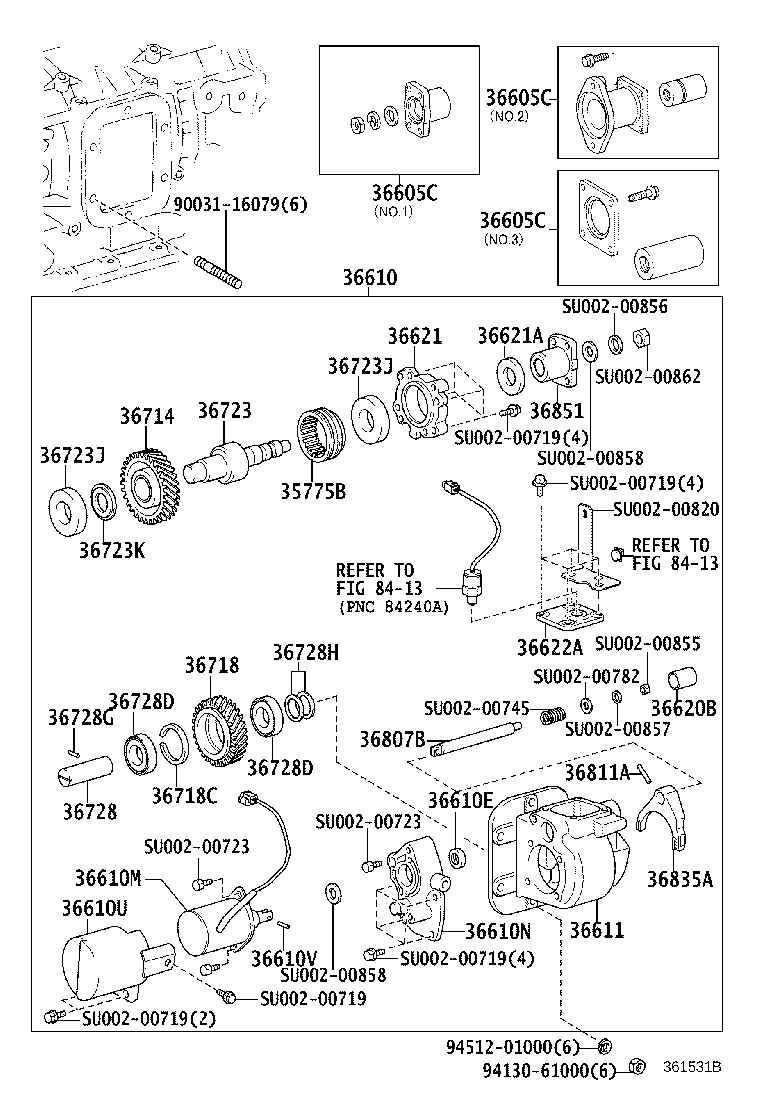

Power Take-off Case & Gear
78 part groups · 29 illustrations
Illustrations
Part groups
| PNC | Description |
|---|---|
| 11321B | Cover, Timing Gear |
| 13504B | Shaft Sub-assy, Idle Gear |
| 13508J | Gear Sub-assy, Idle |
| 13572A | Plate, Idle Gear Thrust |
| 15431B | Pipe, Oil Feed |
| 16991A | Pulley, Equipment Drive |
| 27679C | Bracket, Power Take-off Solenoid |
| 27690J | Solenoid Assy, Power Take-off |
| 32913B | Bracket, Transmission Oil Cooler, NO.2 |
| 33162B | Gasket, Power Take-off Cover |
| 35775B | Sleeve, Output Shaft |
| 36421B | Diaphragm (FOR POWER TAKE-OFF) |
| 36422B | Plate, Diaphragm (FOR POWER TAKE-OFF) |
| 36603 | Tube Sub-assy, Power Take-off Lubrication |
| 36603A | Elbow (FOR POWER TAKE-OFF LUBRICATION TUBE) |
| 36603E | Ring, O (FOR POWER TAKE-OFF LUBRICATION TUBE) |
| 36605C | Power Take-off Set |
| 36608 | Tube Sub-assy, Power Take Off Line Pressure |
| 36610 | Power Take-off Assy |
| 36610A | Bolt, Lock Ball (FOR POWER TAKE-OFF) |
| 36610B | Gasket, Seat (FOR POWER TAKE-OFF) |
| 36610C | Spring, Gear Shift Fork Lock Ball (FOR POWER TAKE-OFF) |
| 36610D | Ball, Gear Shift Fork Lock (FOR POWER TAKE-OFF) |
| 36610E | Seal, Oil (FOR POWER TAKE-OFF) |
| 36610M | Solenoid Assy, Power Take-off |
| 36610N | Adapter, Power Take-off Solenoid |
| 36610U | Cover, Power Take-off Dust |
| 36610V | Pin Assy, Spring (FOR POWER TAKE-OFF SOLENOID) |
| 36611 | Case, Power Take-off |
| 36611A | Bolt, Stud (FOR POWER TAKE-OFF CASE) |
| 36611C | Plug, W/Head Straight Screw (FOR POWER TAKE-OFF CACE) |
| 36612 | Case, Power Take-off Rear |
| 36620 | Power Take-off Assy, Center |
| 36620A | Seal, Type T Oil (FOR CENTER POWER TAKE-OFF) |
| 36620B | Plug(FOR POWER TAKE-OFF) |
| 36621 | Retainer, Power Take-off Bearing |
| 36621A | Seal, Oil (FOR POWER TAKE-OFF BEARING RETAINER) |
| 36622A | Cover, Power Take-off |
| 36625 | Cover, Power Take-off Bearing |
| 36631 | Gasket, Power Take-off Bearing Retainer |
| 36633A | Gasket, Power Take-off Cover |
| 36641 | Cap, Power Take-off Shift Shaft |
| 36642 | Spacer, Power Take-off Cover |
| 36701B | Bearing (FOR POWER TAKE-OFF INPUT GEAR) |
| 36714 | Gear, Power Take-off Output |
| 36714C | Spacer (FOR POWER TAKE-OFF OUTPUT GEAR) |
| 36718 | Gear, Power Take-off Idler |
| 36718C | Ring, Hole Snap(FOR POWER TAKE-OFF IDLER GEAR) |
| 36723 | Shaft, Power Take-off Output, NO.1 |
| 36723A | Bearing (FOR OUTPUT SHAFT FRONT) |
| 36723B | Bearing (FOR OUTPUT SHAFT REAR) |
| 36723C | Key, Woodruff (FOR POWER TAKE-OFF OUTPUT SHAFT) |
| 36723J | Bearing (FOR POWER TAKE-OFF OUTPUT SHAFT) |
| 36723K | Collar (FOR POWER TAKE-OFF OUTPUT SHAFT) |
| 36723M | Shaft, Power Take-off Output, NO.2 |
| 36728 | Shaft, Power Take-off Idler |
| 36728D | Bearing (FOR POWER TAKE-OFF IDLER SHAFT) |
| 36728F | Ring, Shaft Snap (FOR POWER TAKE-OFF IDLER SHAFT) |
| 36728G | Pin (FOR POWER TAKE-OFF IDLER SHAFT) |
| 36728H | Shim (FOR POWER TAKE-OFF IDLER SHAFT) |
| 36737B | Shim (FOR POWER TAKE-OFF CLUTCH OUTPUT SHAFT) |
| 36807B | Rod Sub-assy, Power Take-off Shift |
| 36807C | Bracket, Power Take-off Shift Rod |
| 36811 | Fork, Powr Take-off Shift, NO.1 |
| 36811A | Pin, Slotted Spring (FOR POWER TAKE-OFF SHIFT FORK) |
| 36814 | Shaft, Powr Take-off Fork, NO.1 |
| 36835A | Arm, Power Take-off Shift |
| 36851 | Retainer, Power Take-off Joint |
| 36851B | Key, Wood Ruff (FOR POWER TAKE-OFF JOINT RETAINER) |
| 36870D | Connector, Power Take-off Control Cable |
| 44754H | Bracket, Vacuum Tube |
| 44763E | Tube, Hose TO Hose, NO.1 |
| 44763F | Tube, Hose TO Hose, NO.2 |
| 44763H | Hose, Vacuum Brake |
| 44771G | Hose, Vacuum Tube Connector, NO.1 |
| 44771H | Hose, Vacuum Tube Connector, NO.2 |
| 44778G | Hose, Connector TO Check Valve |
| 44779J | Hose, Connector Tube TO Solenoid |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
