Toyota Tundra
2006-11 → 2021-10 · chassis GSK5#,UCK5#,UPK5#,USK5# · catalogue 841430 · United States
Supported model
Data version 2023-05
Wiring & Clamp
88 part groups · 40 illustrations
Illustrations
825155L

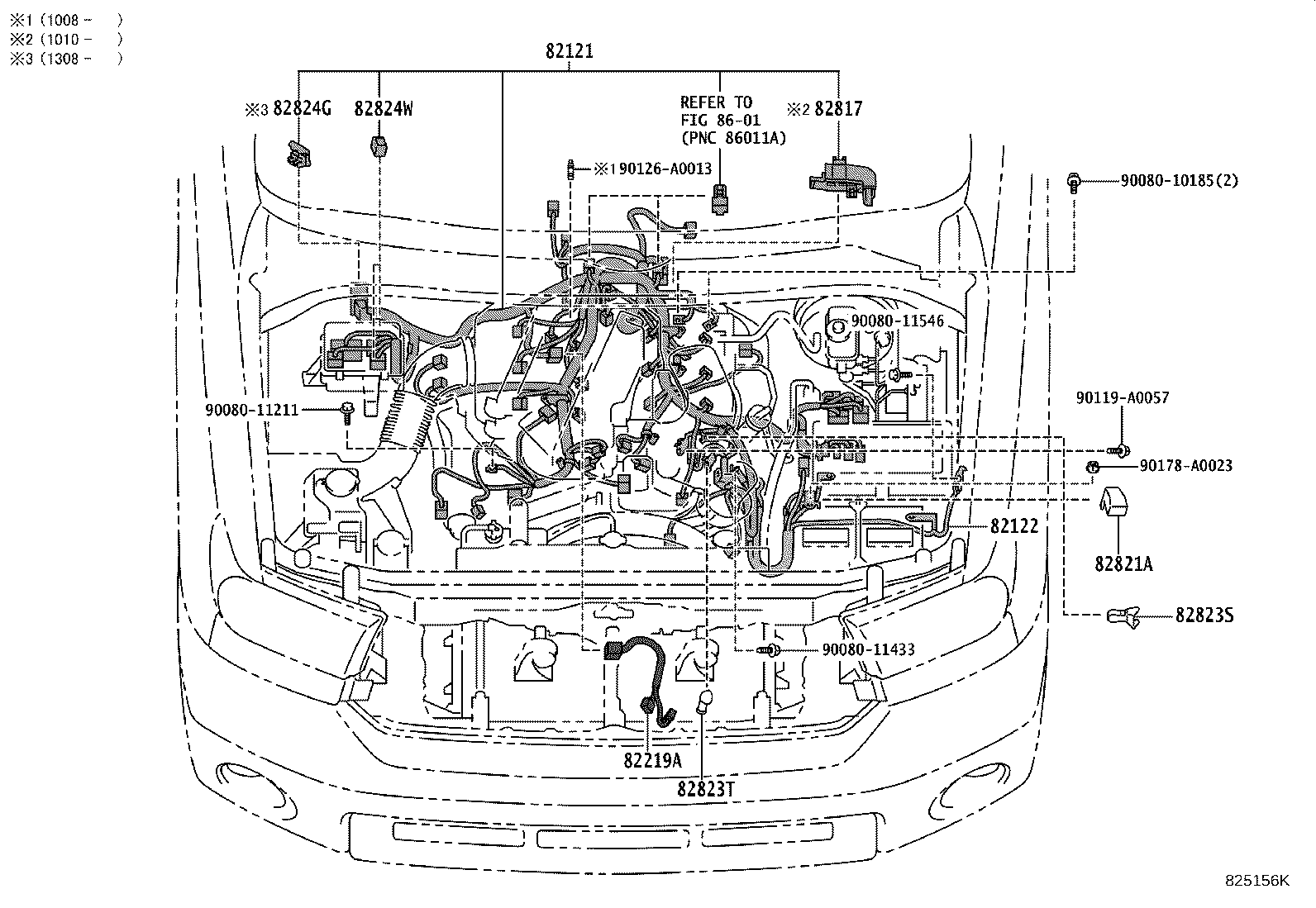

825156K

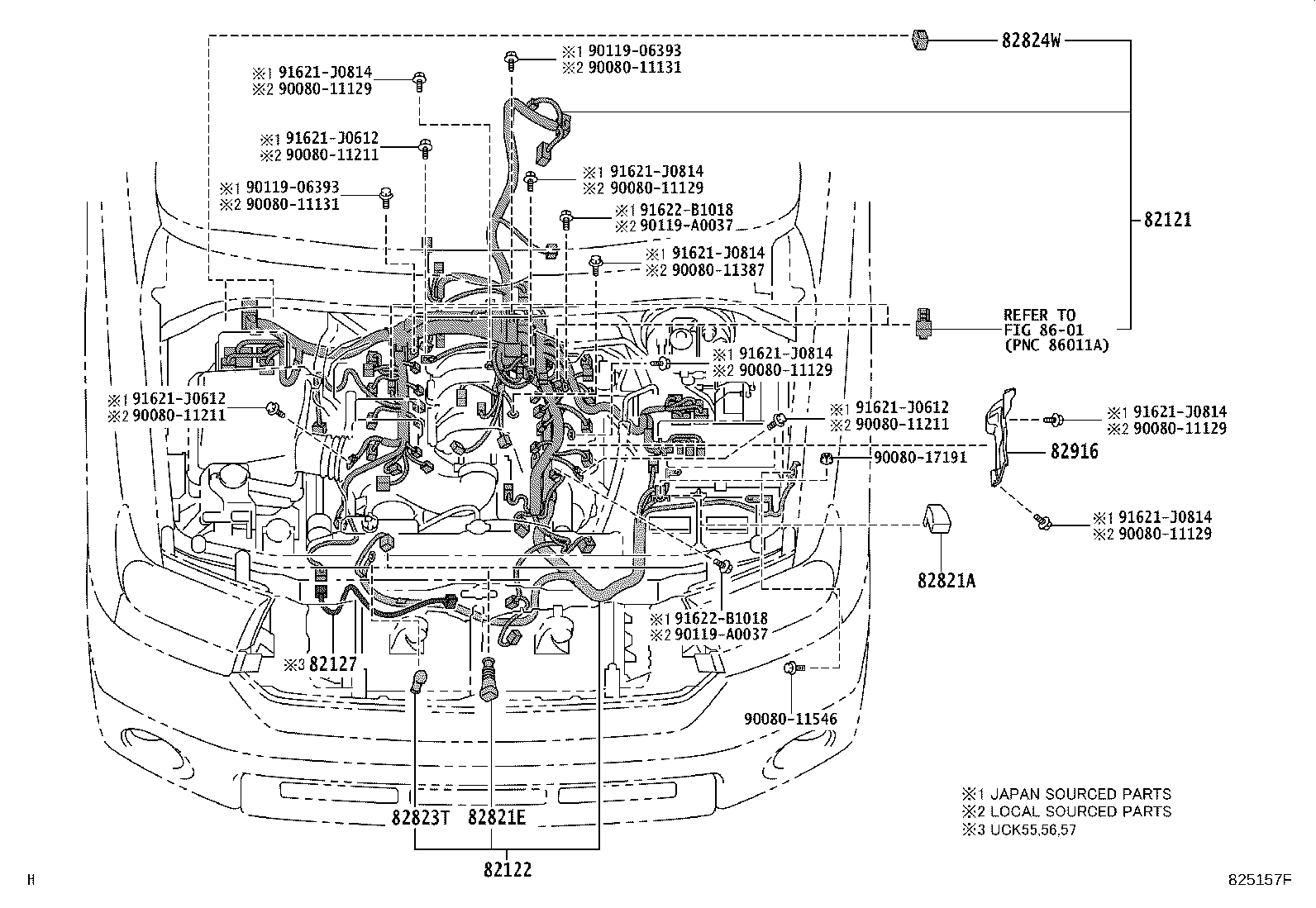

825157F

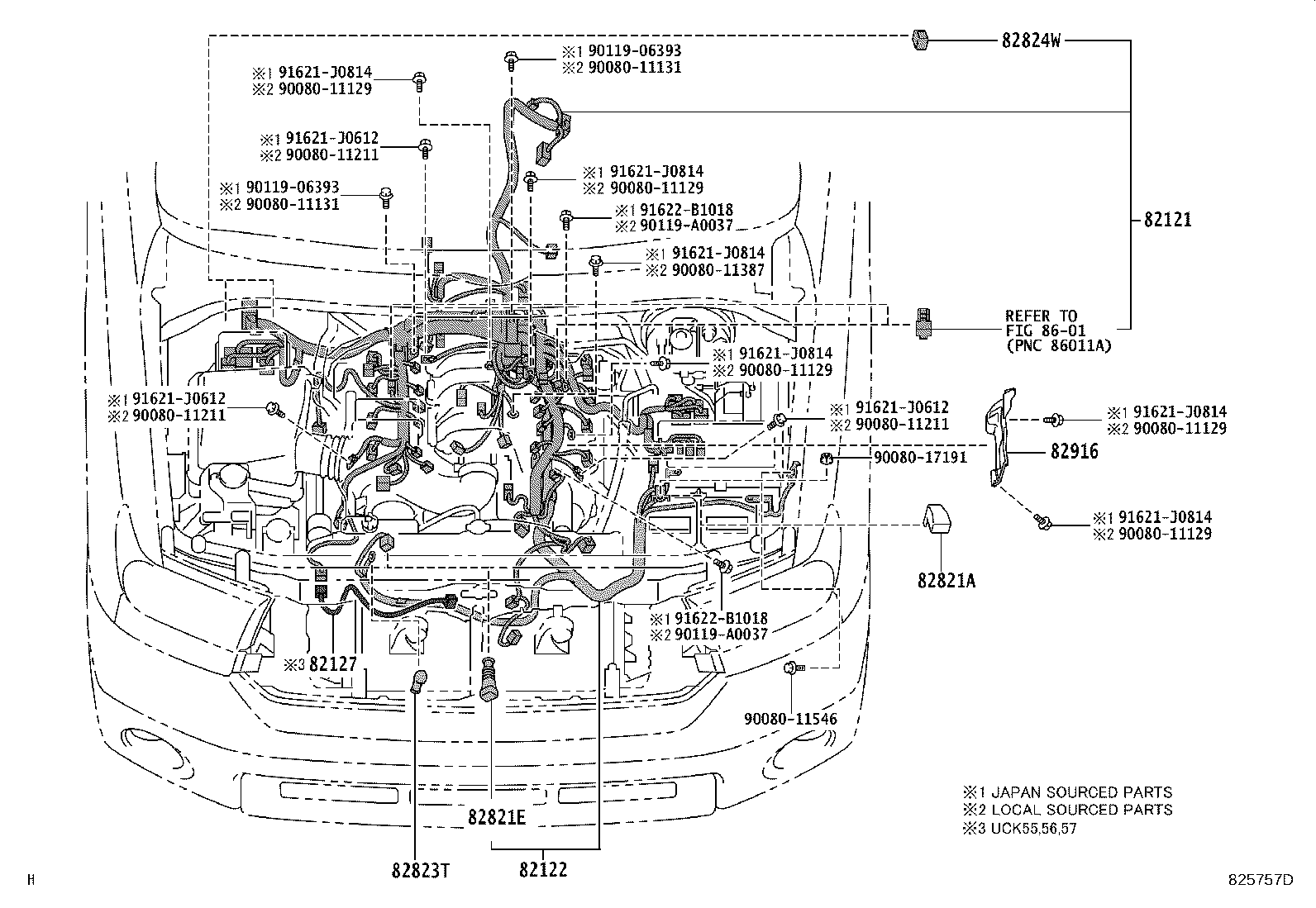

825757D

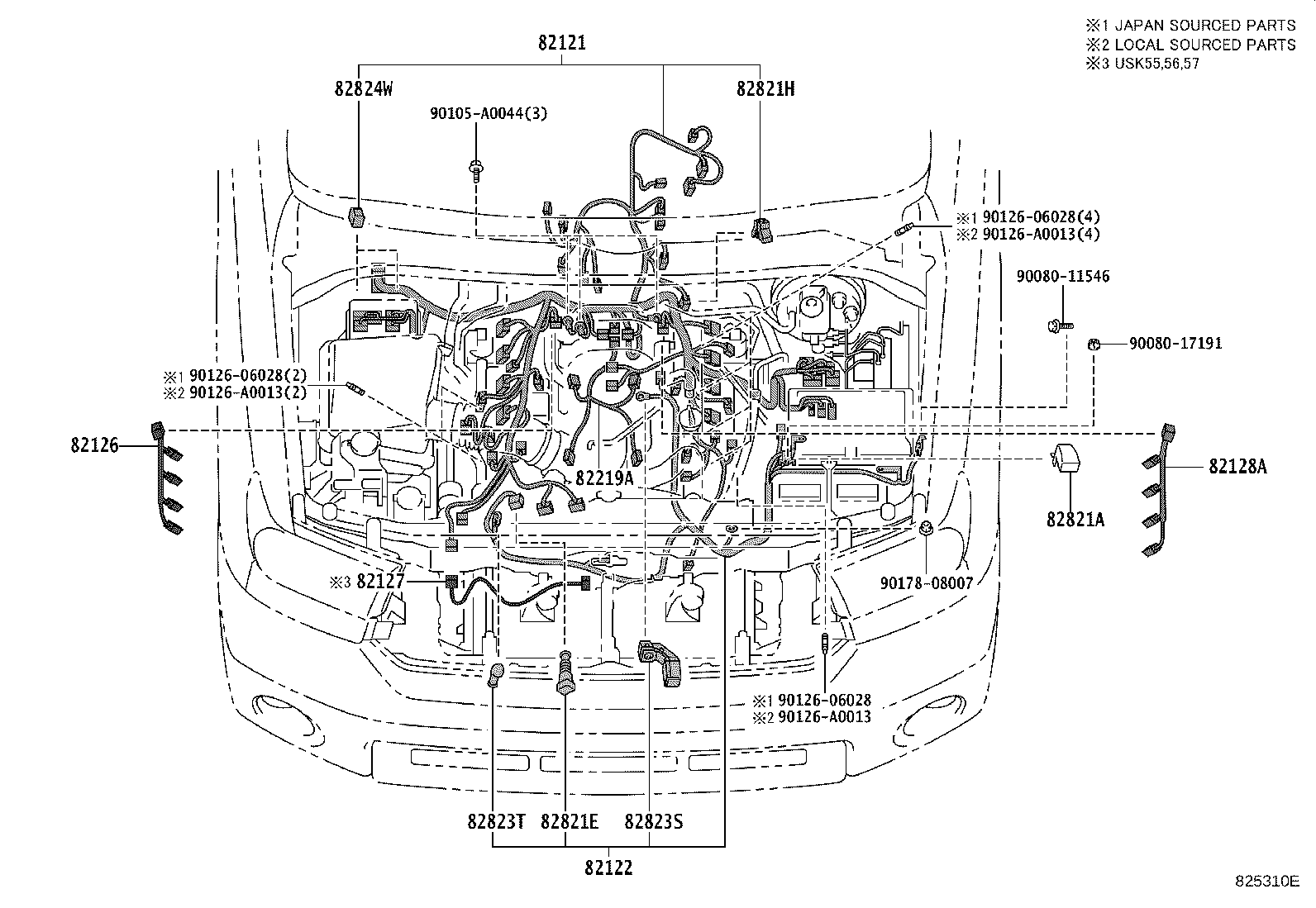

825310E

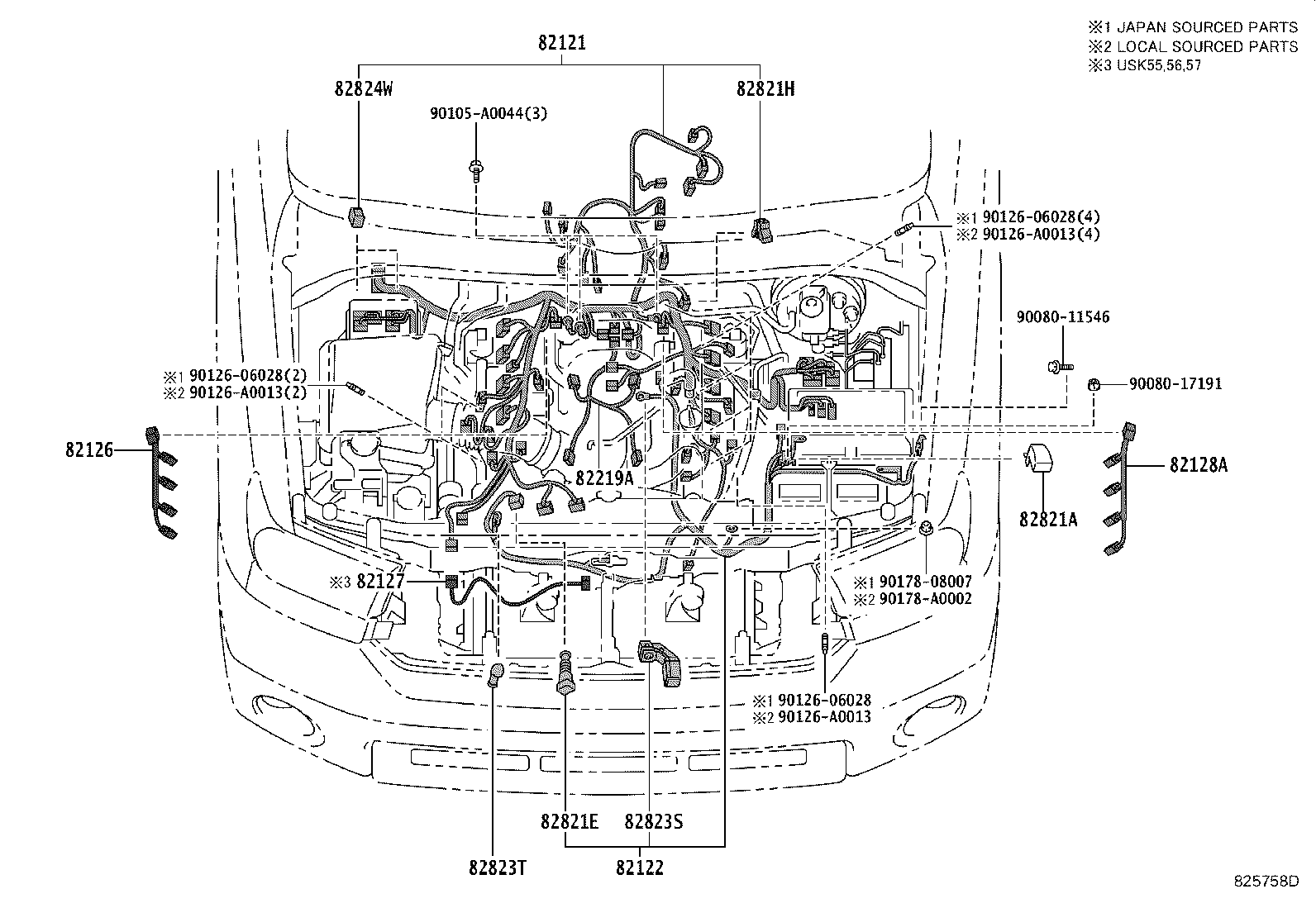

825758D

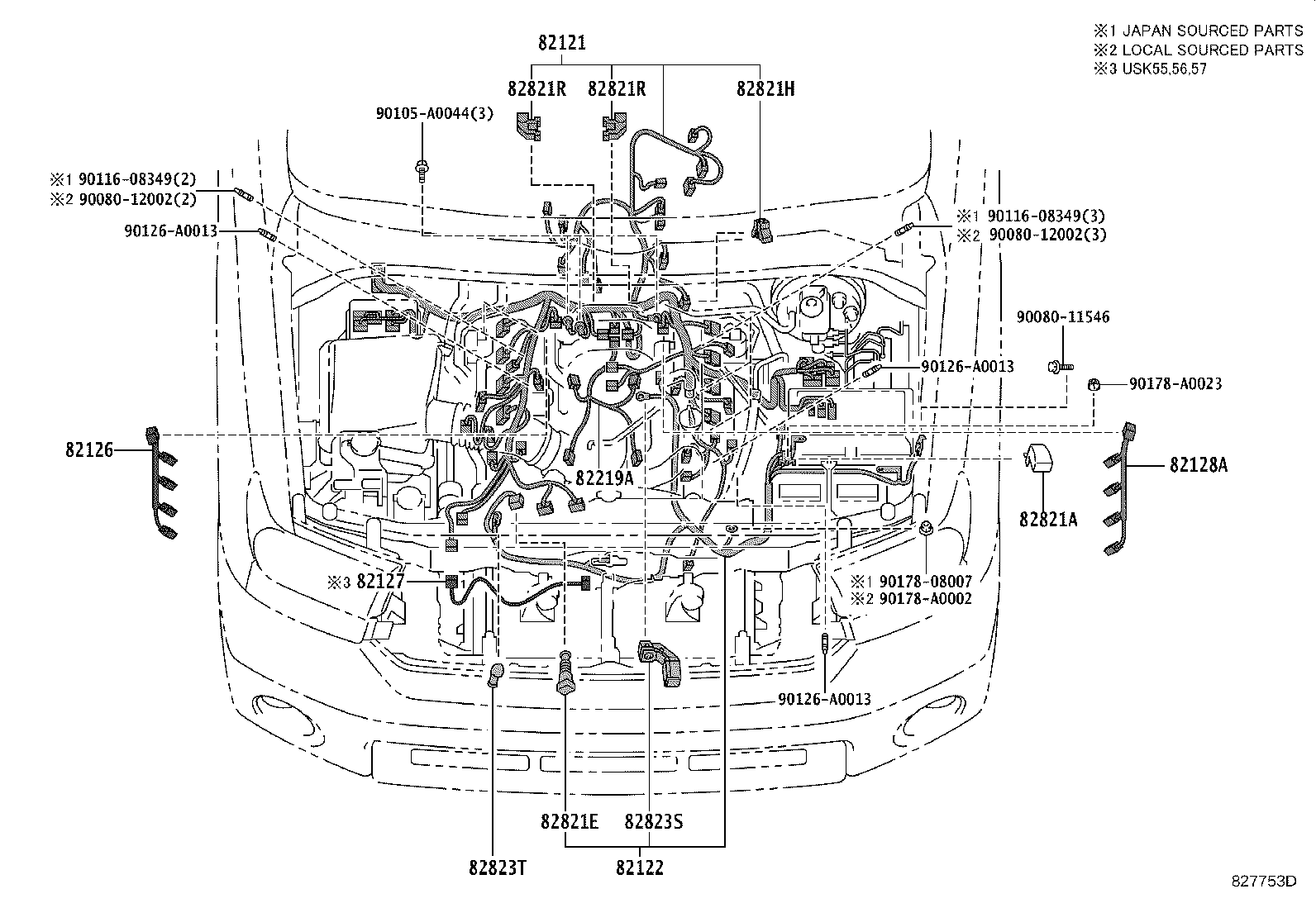

827753D
827753D

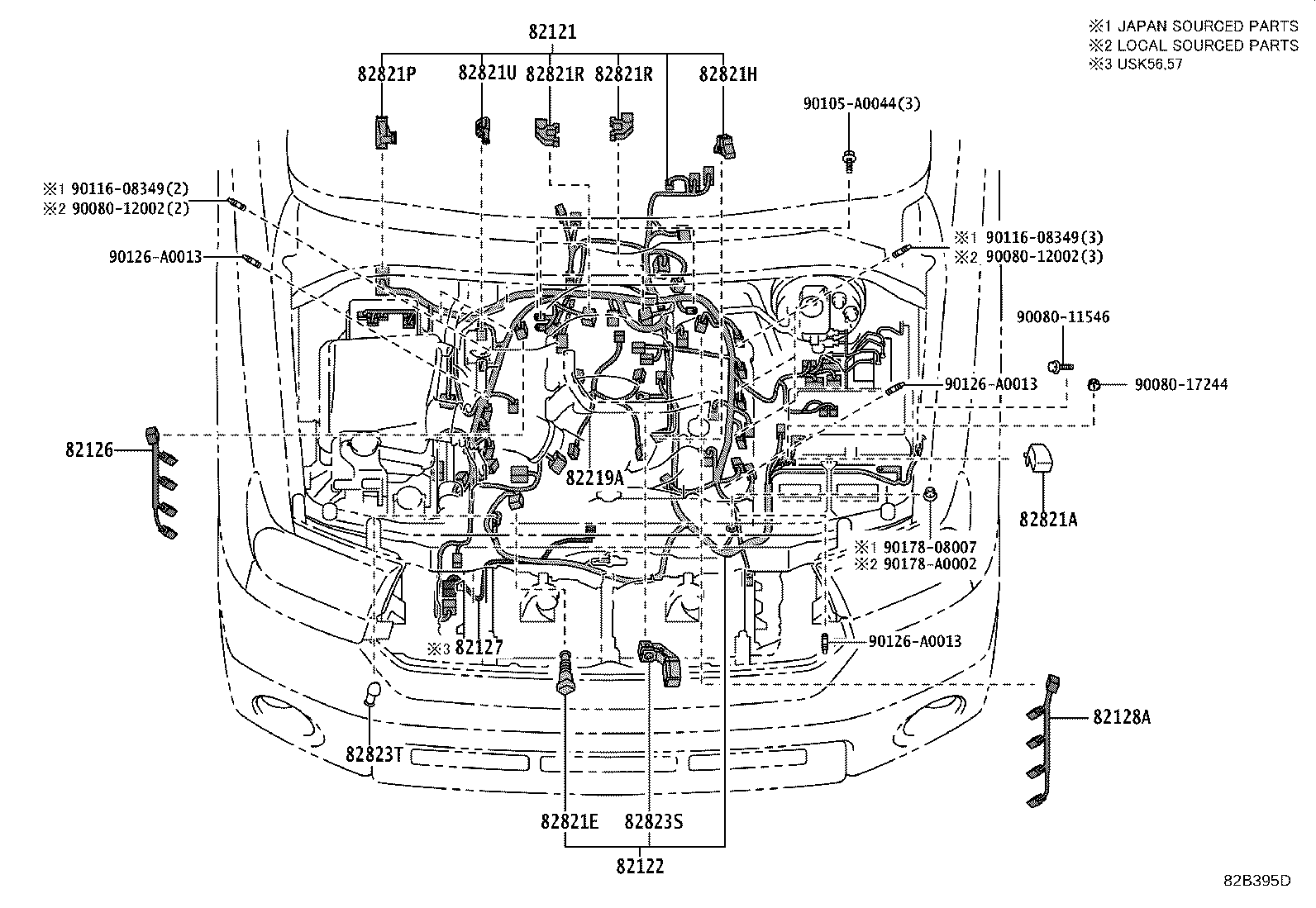

82B395D

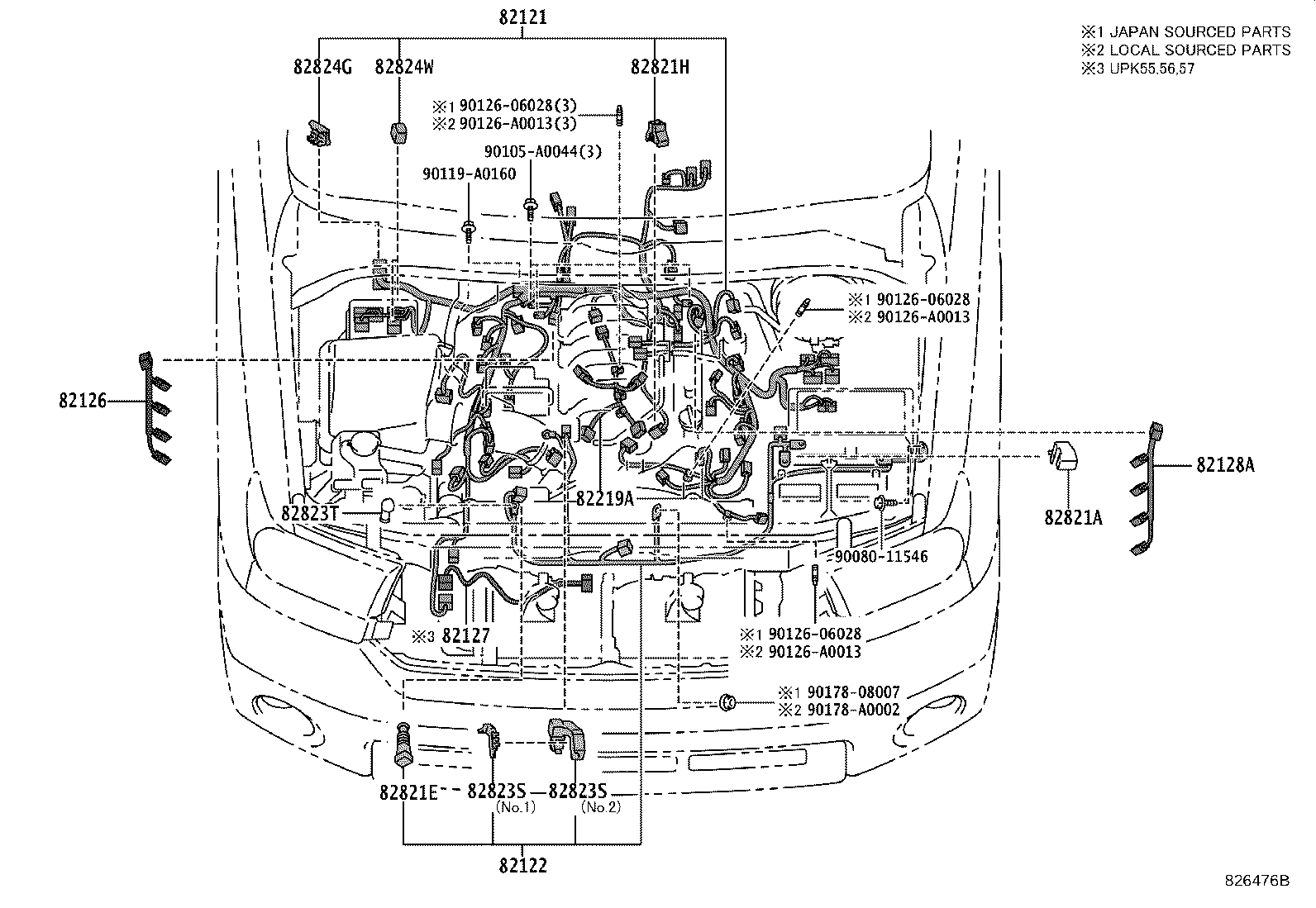

826476B

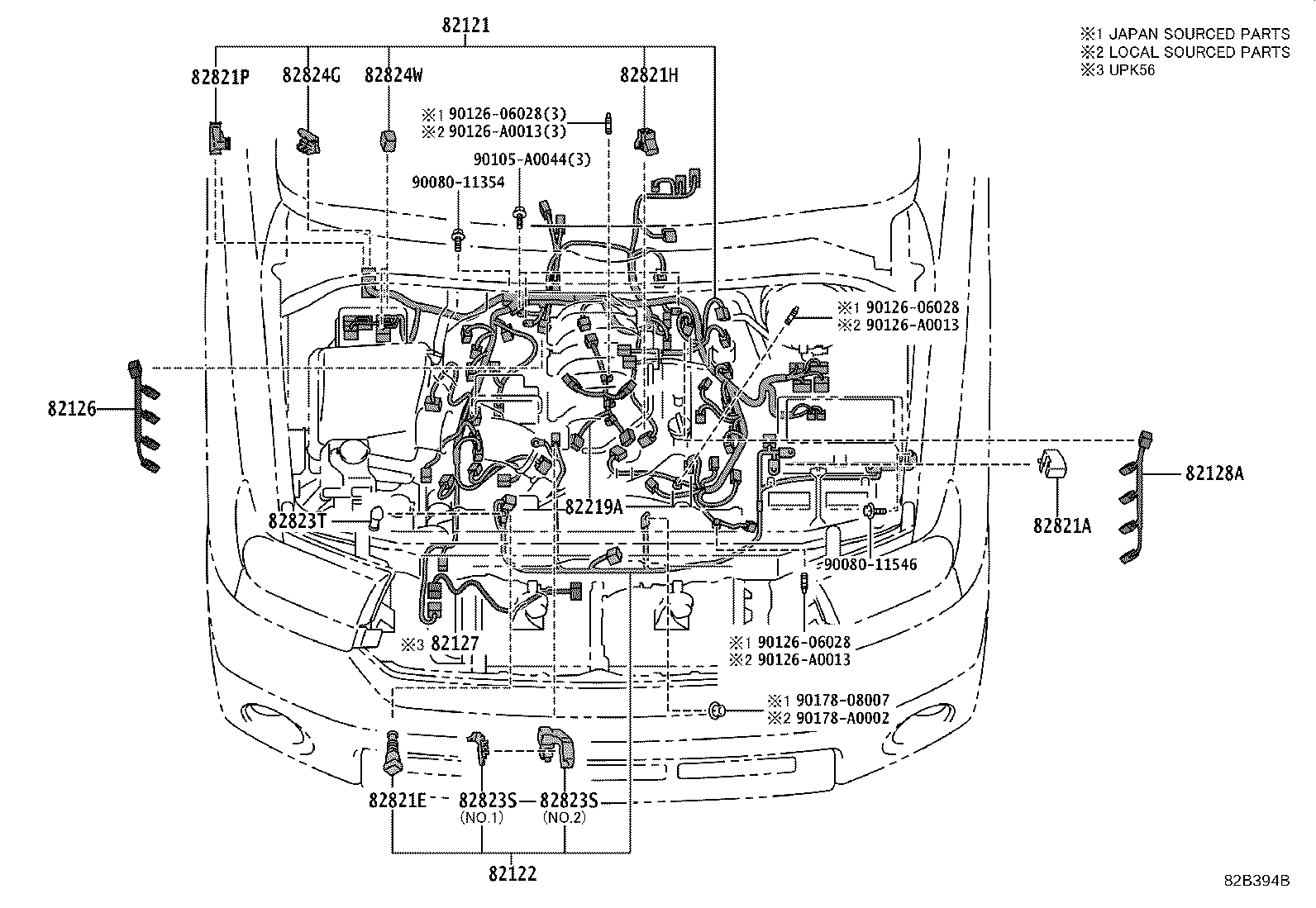

82B394B

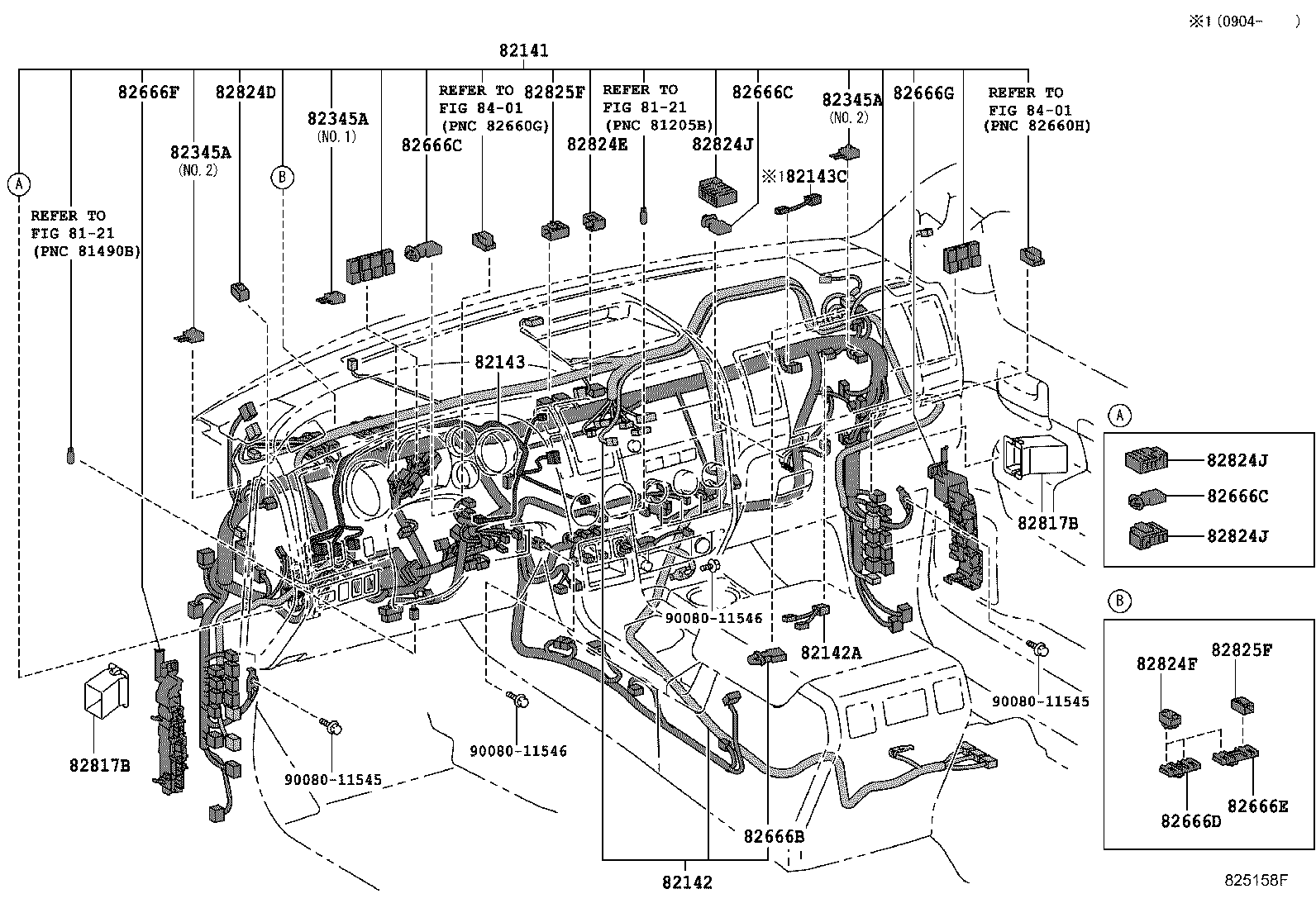

825158F

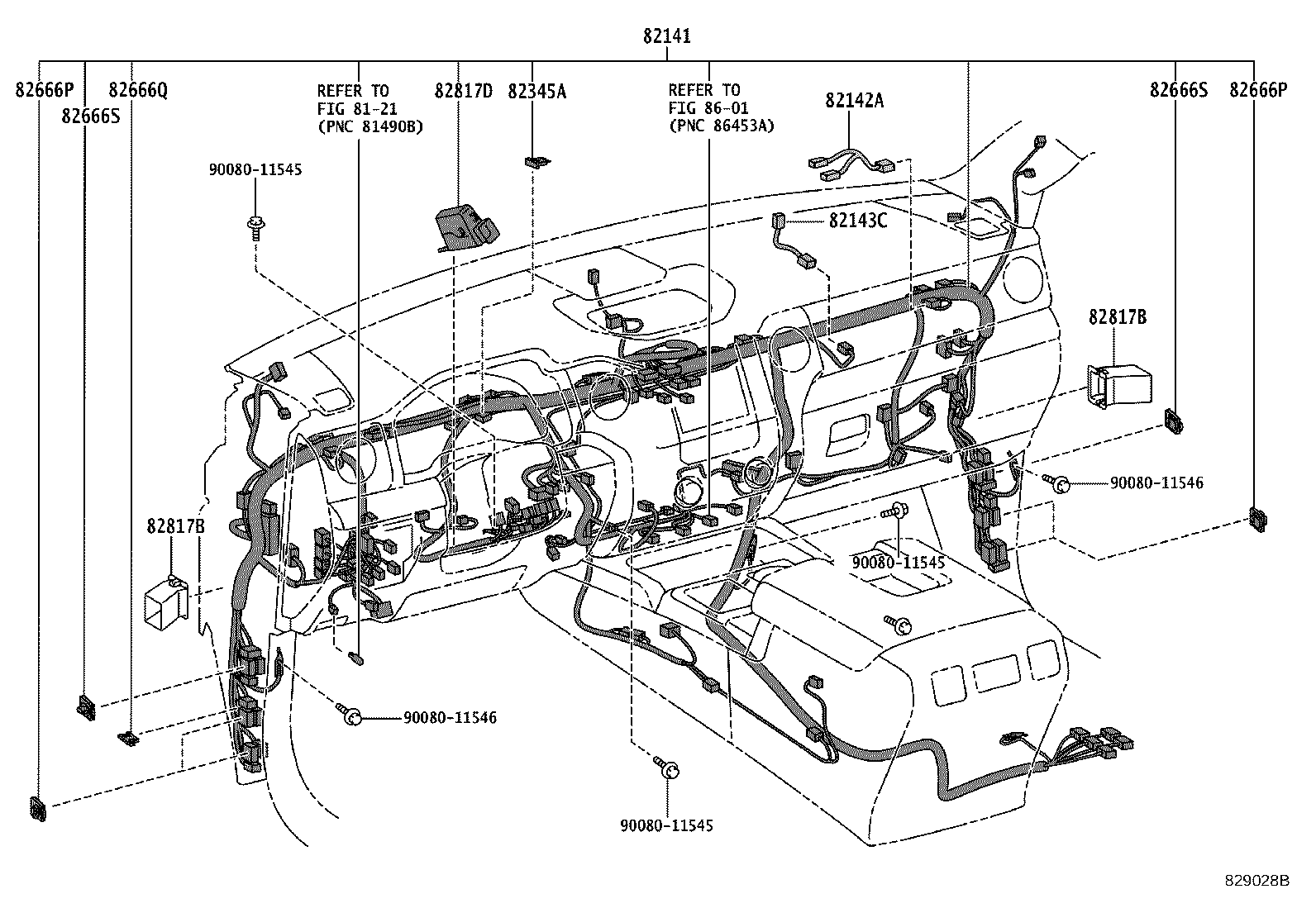

829028B
829028B

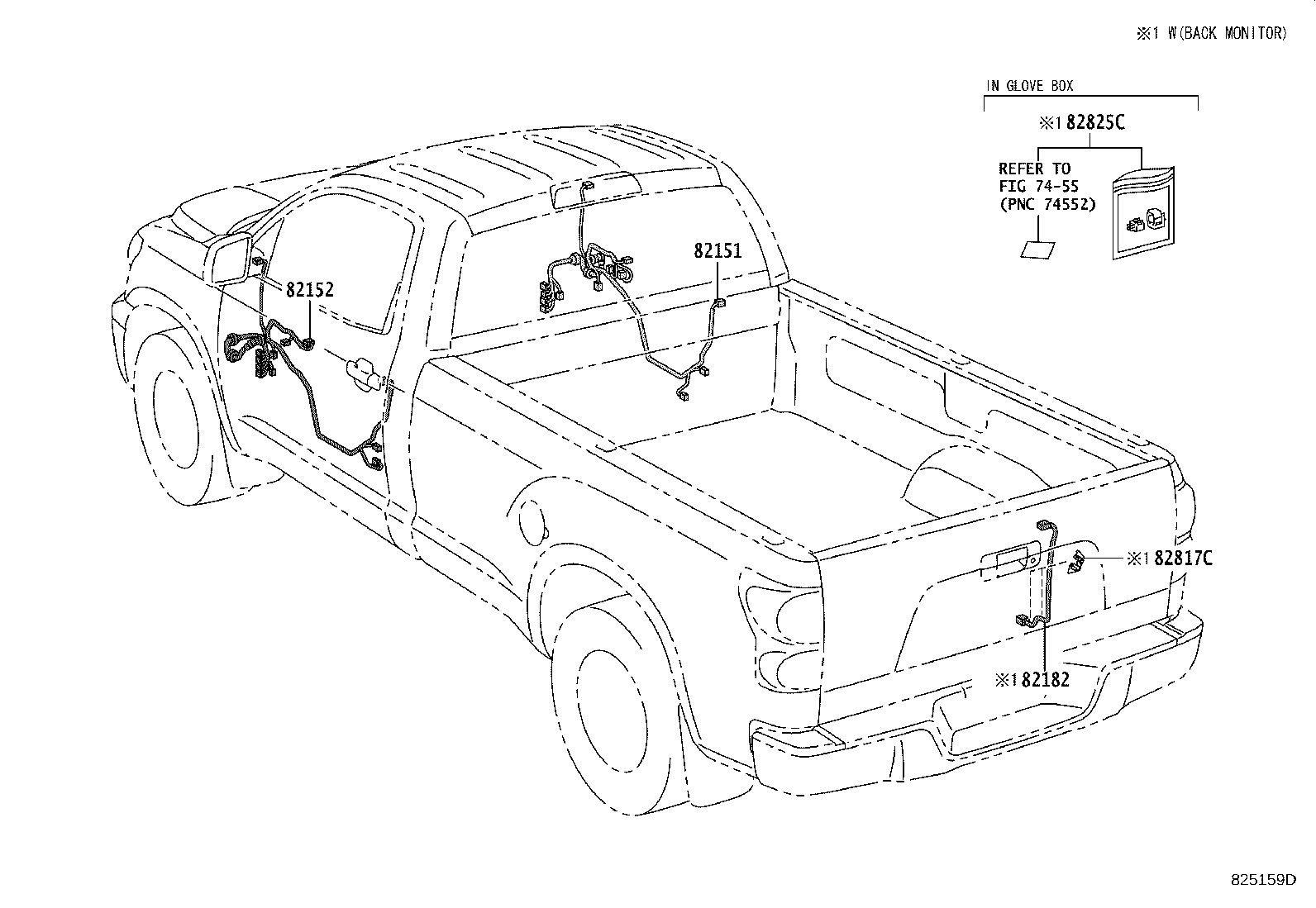

825159D
825159D

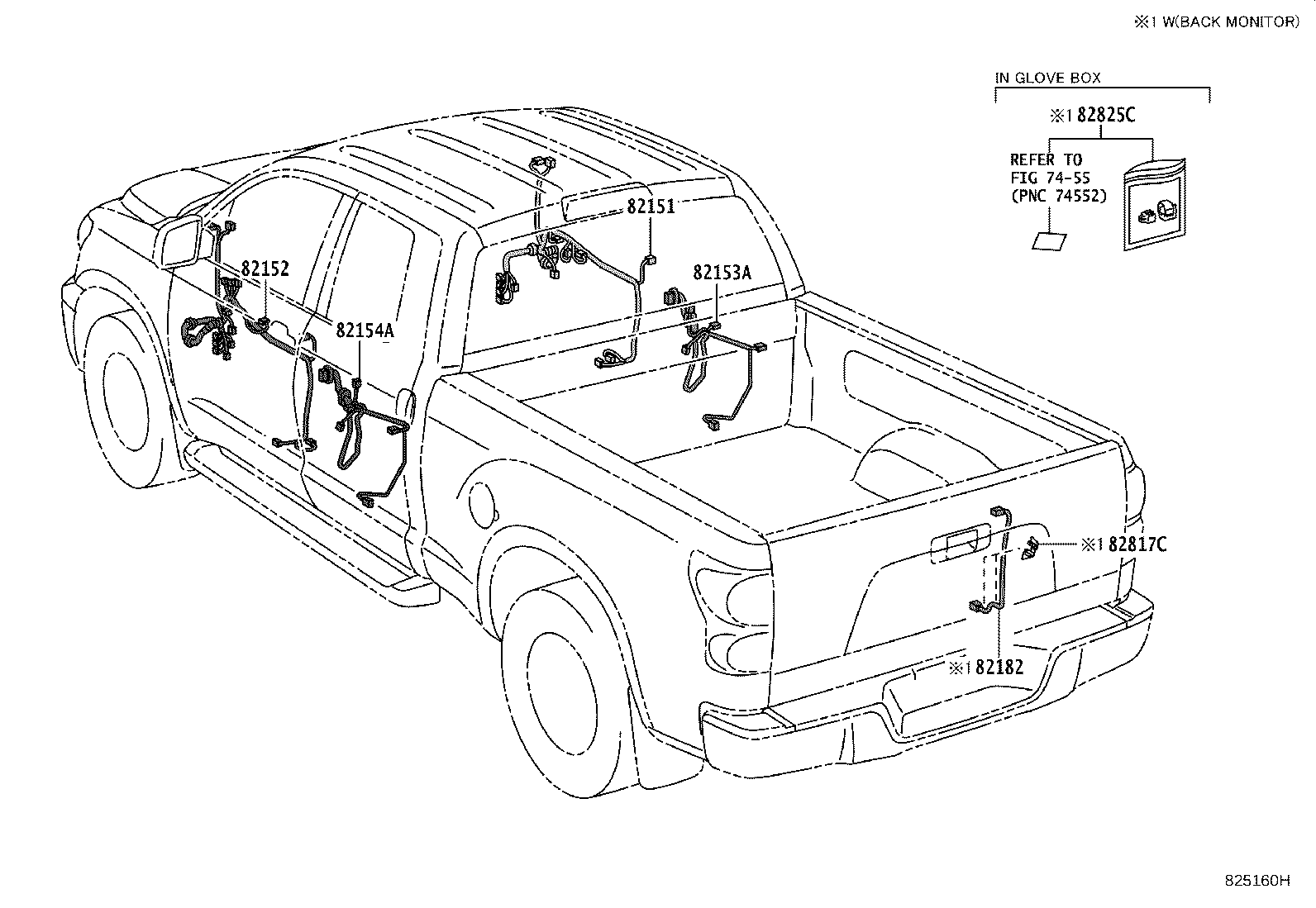

825160H
825160H

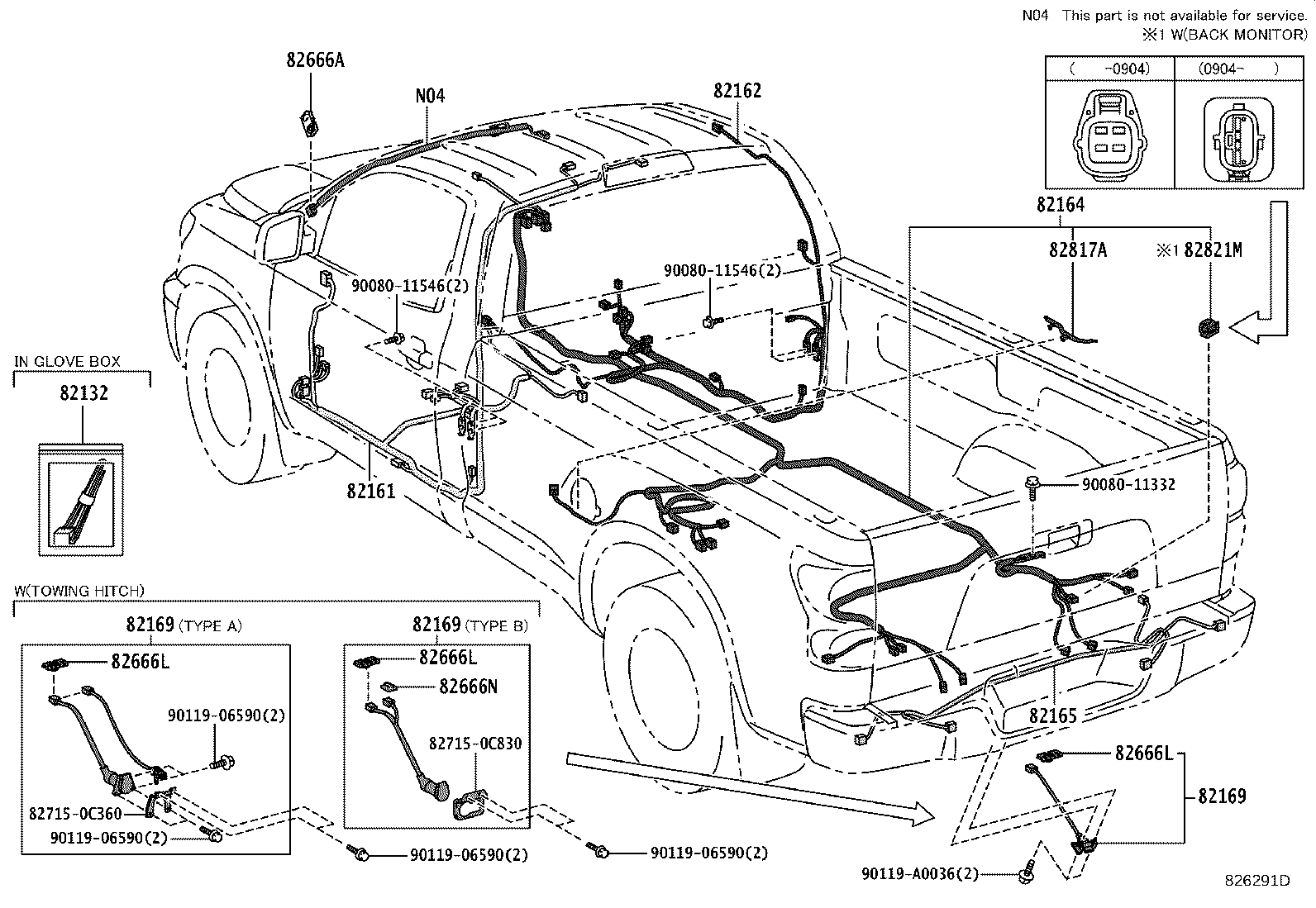

826291D

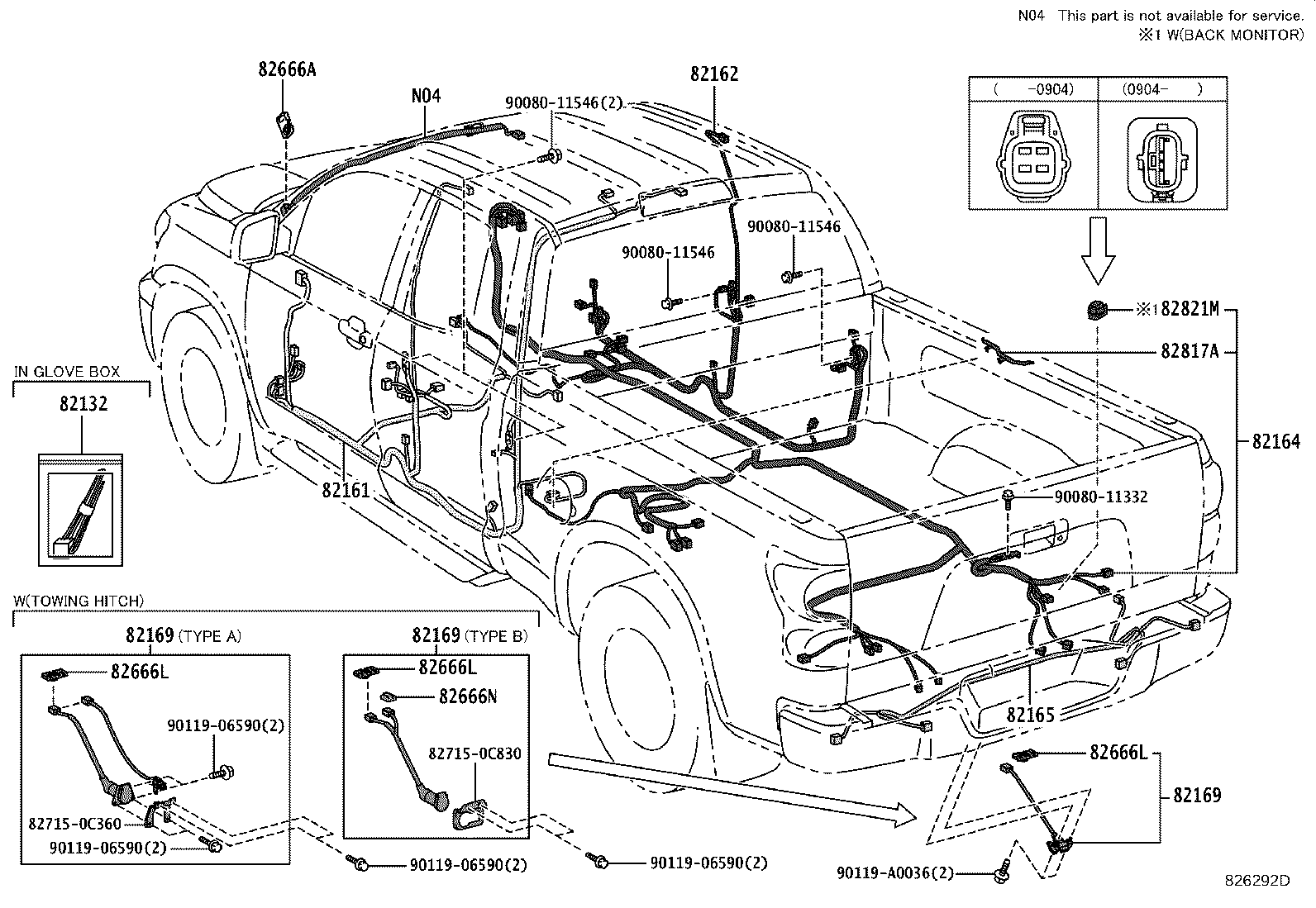

826292D

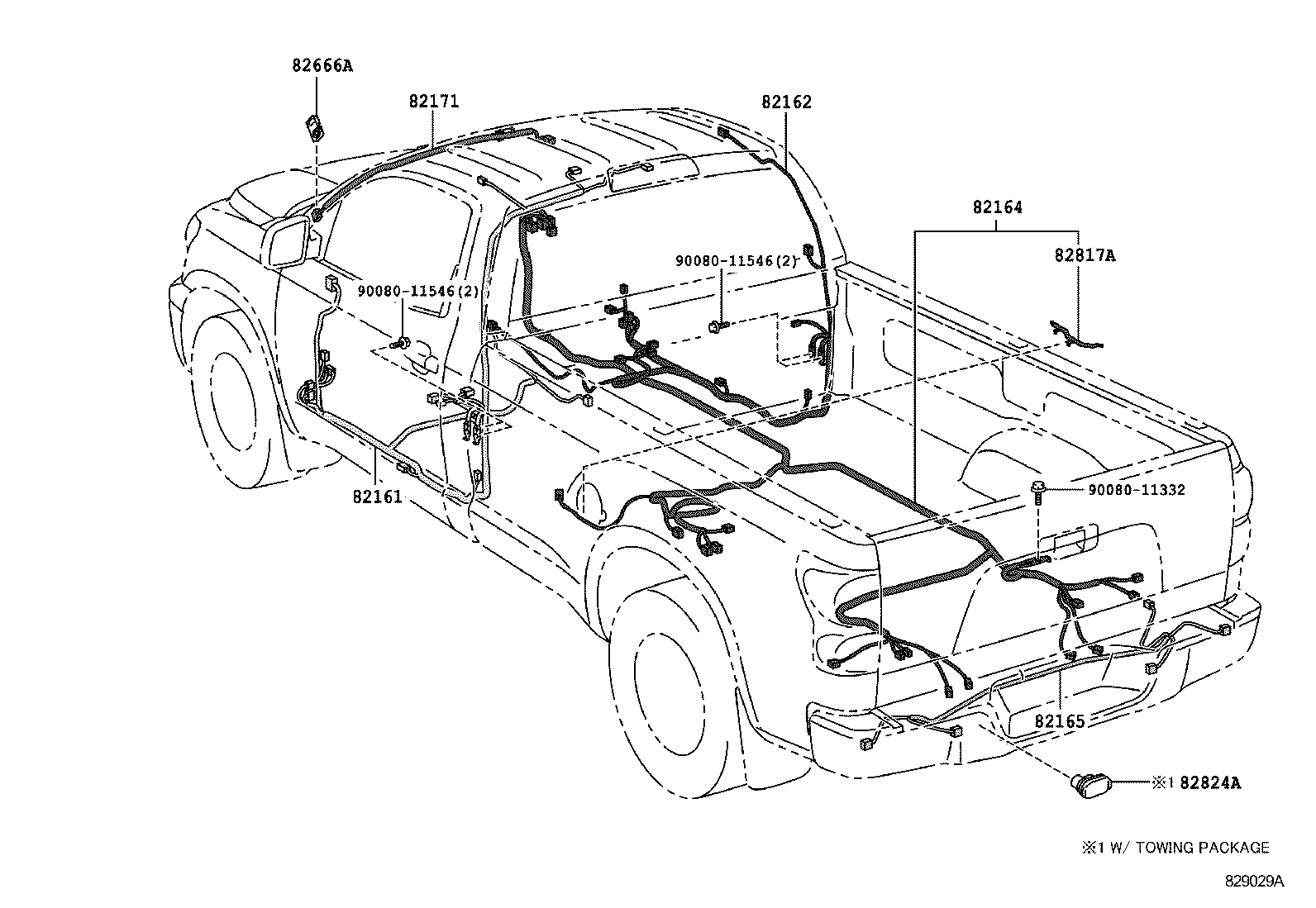

829029A

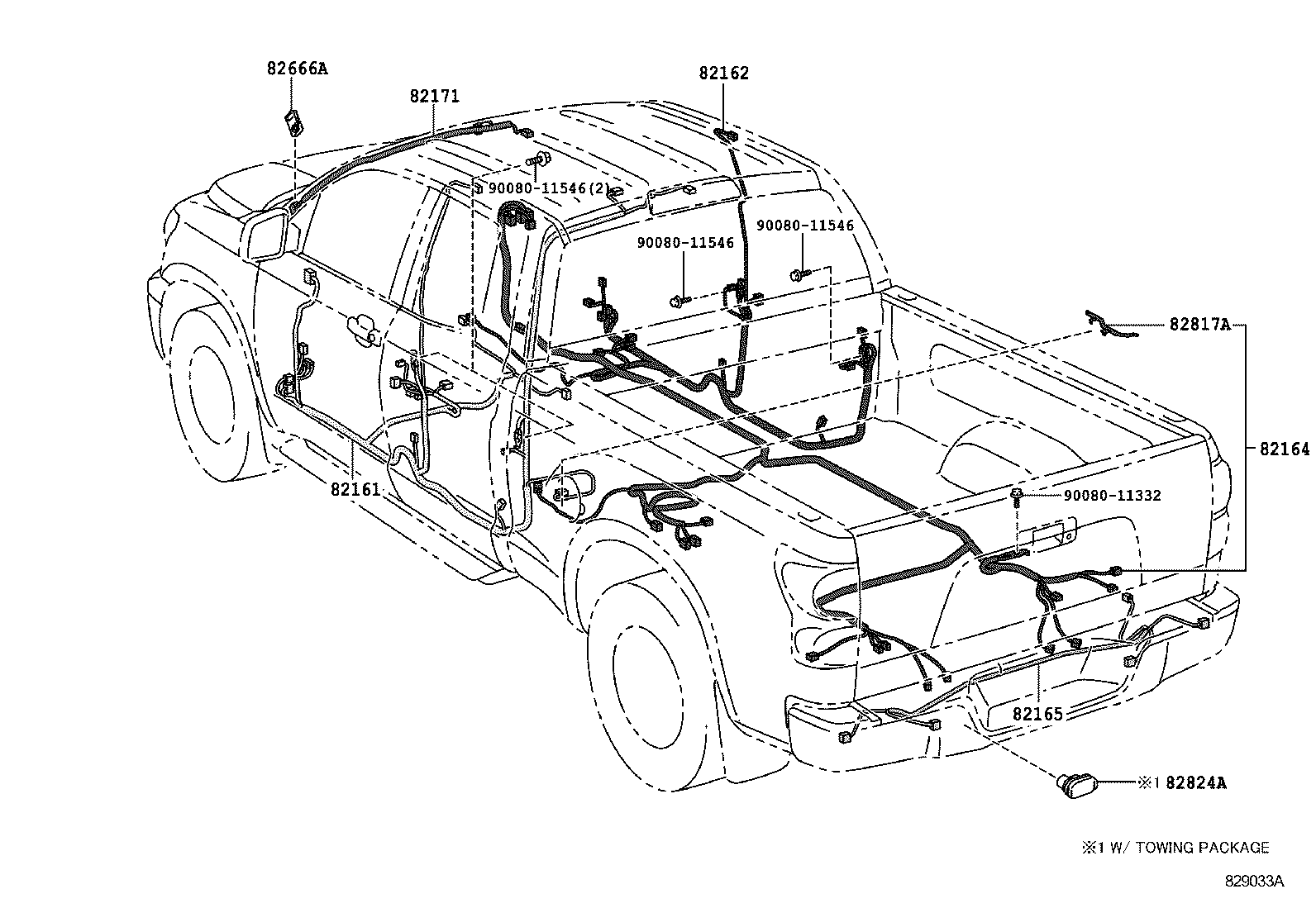

829033A

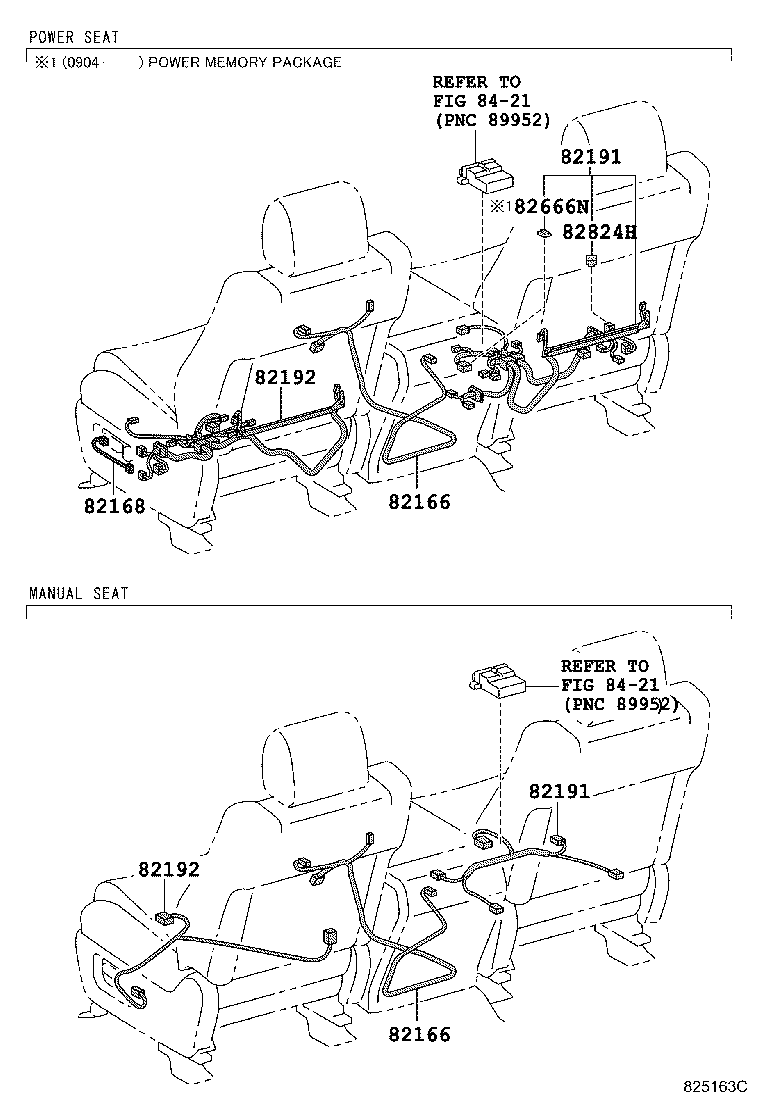

825163C
825164C
825164C

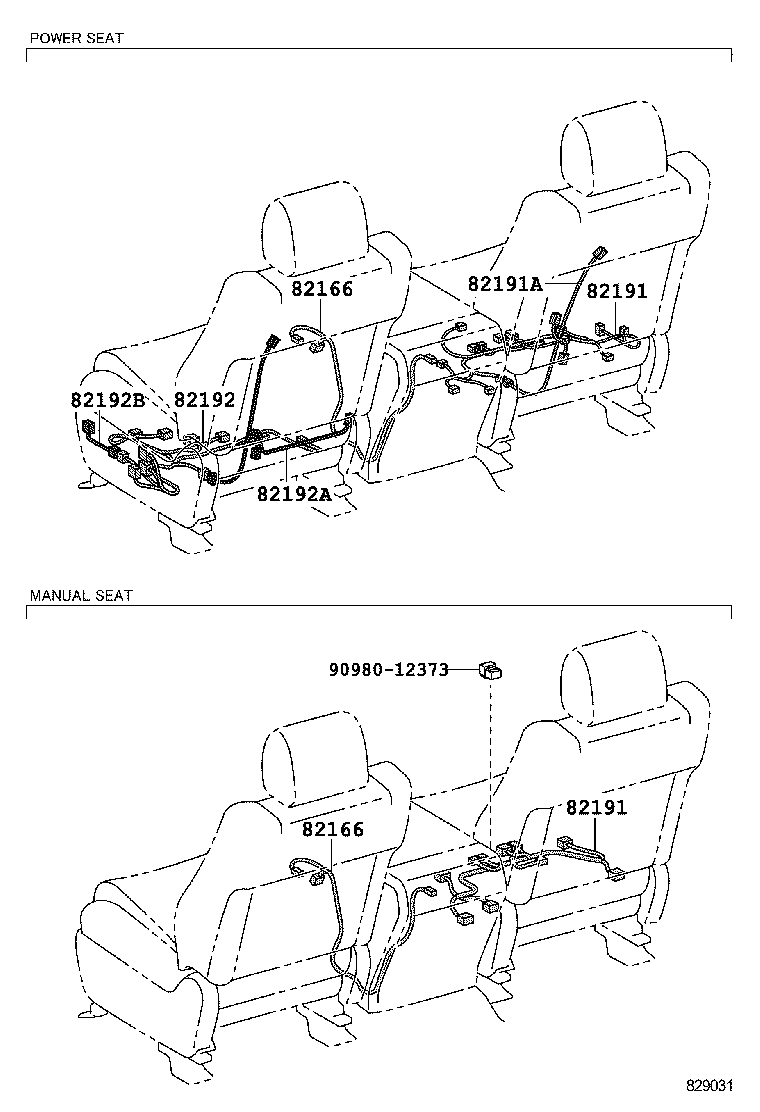

829031
829032

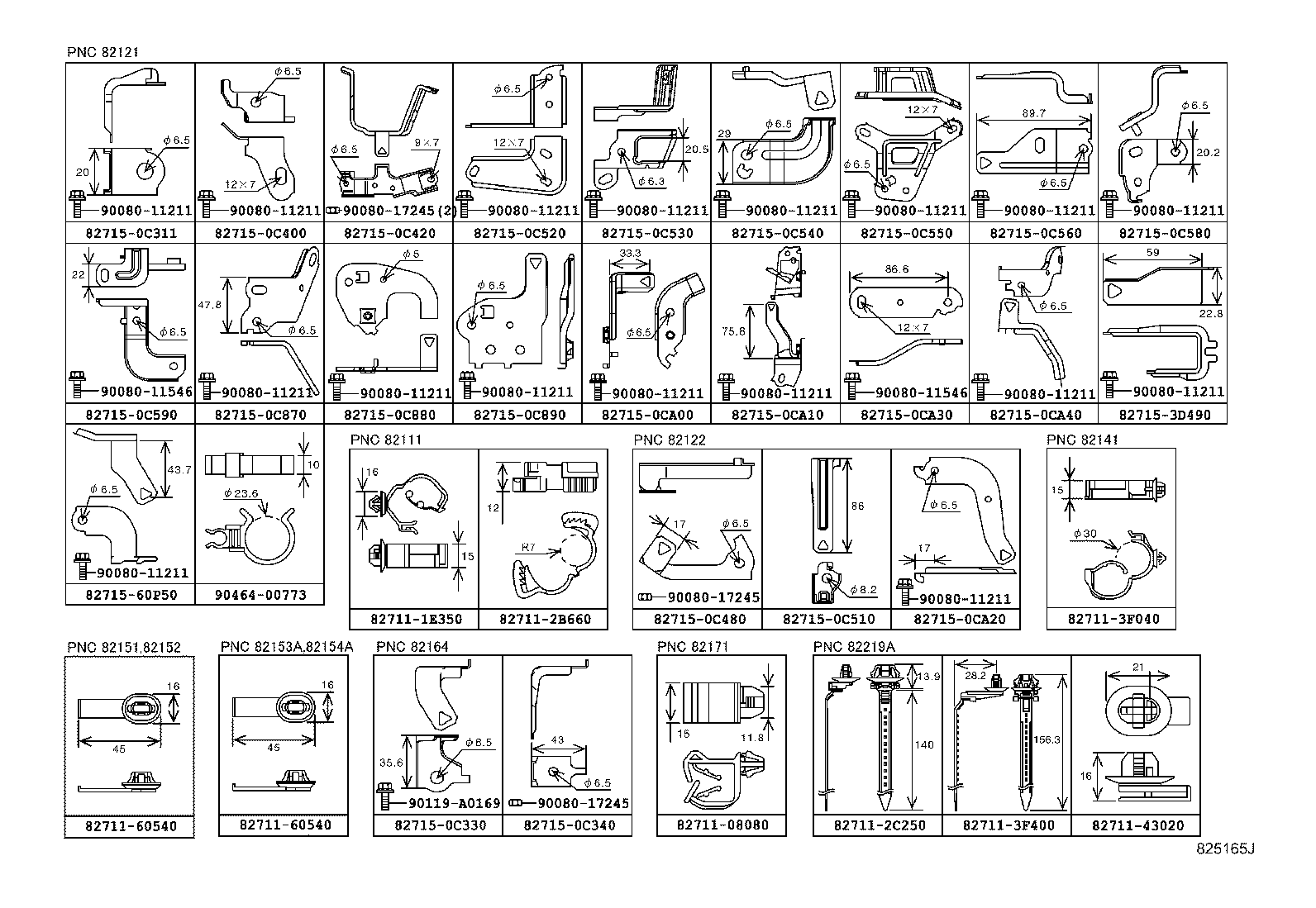

825165J

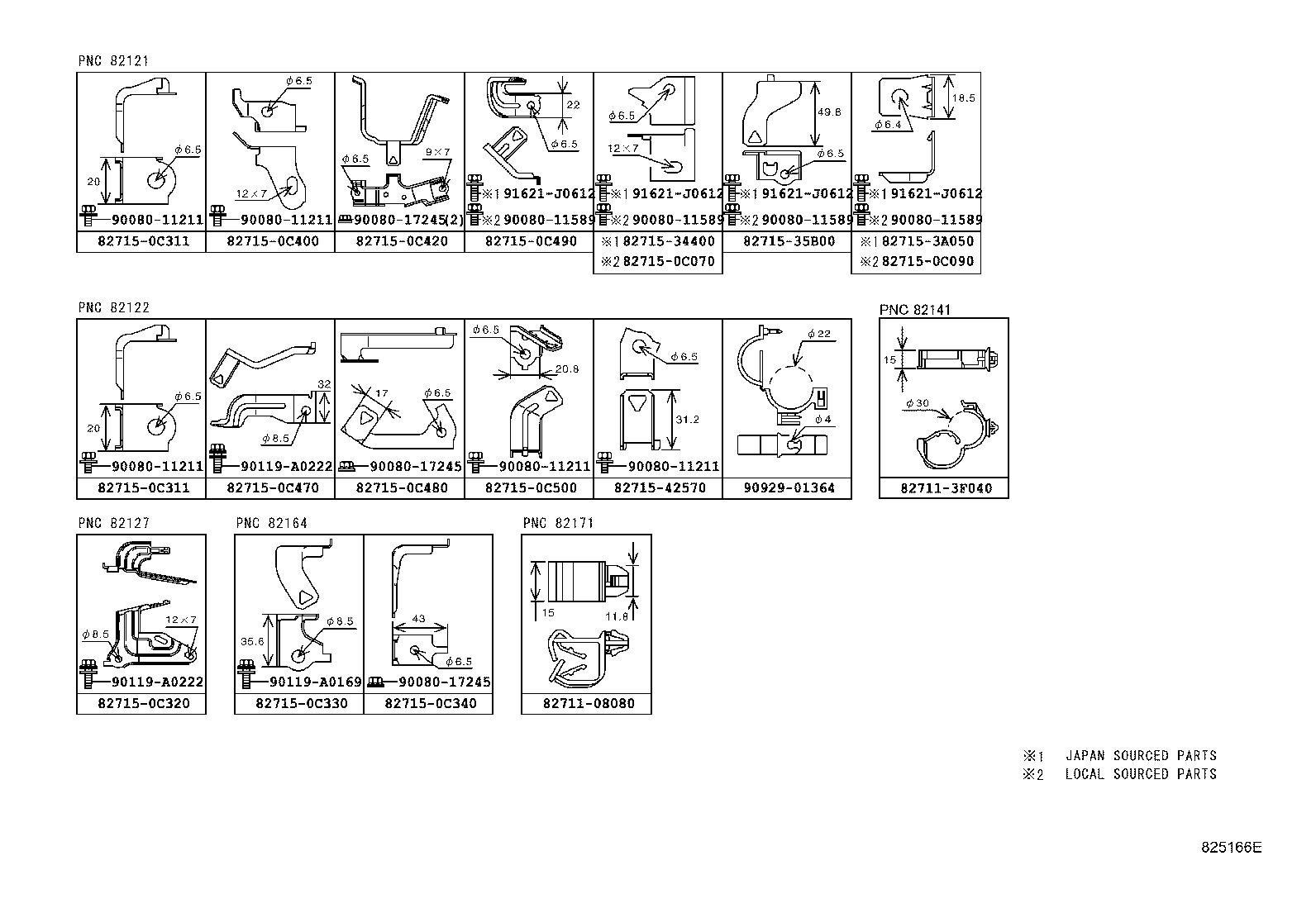

825166E

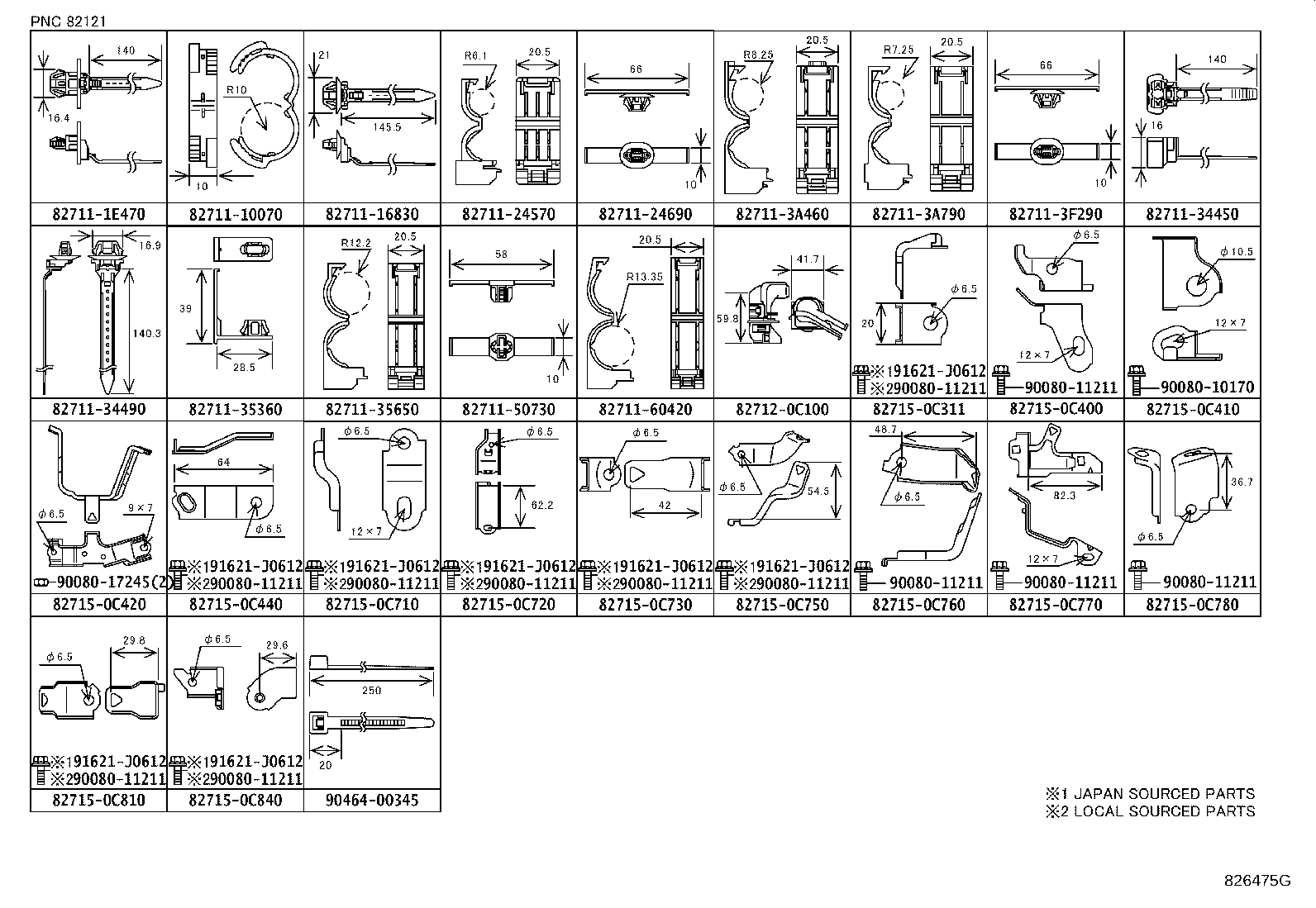

826475G

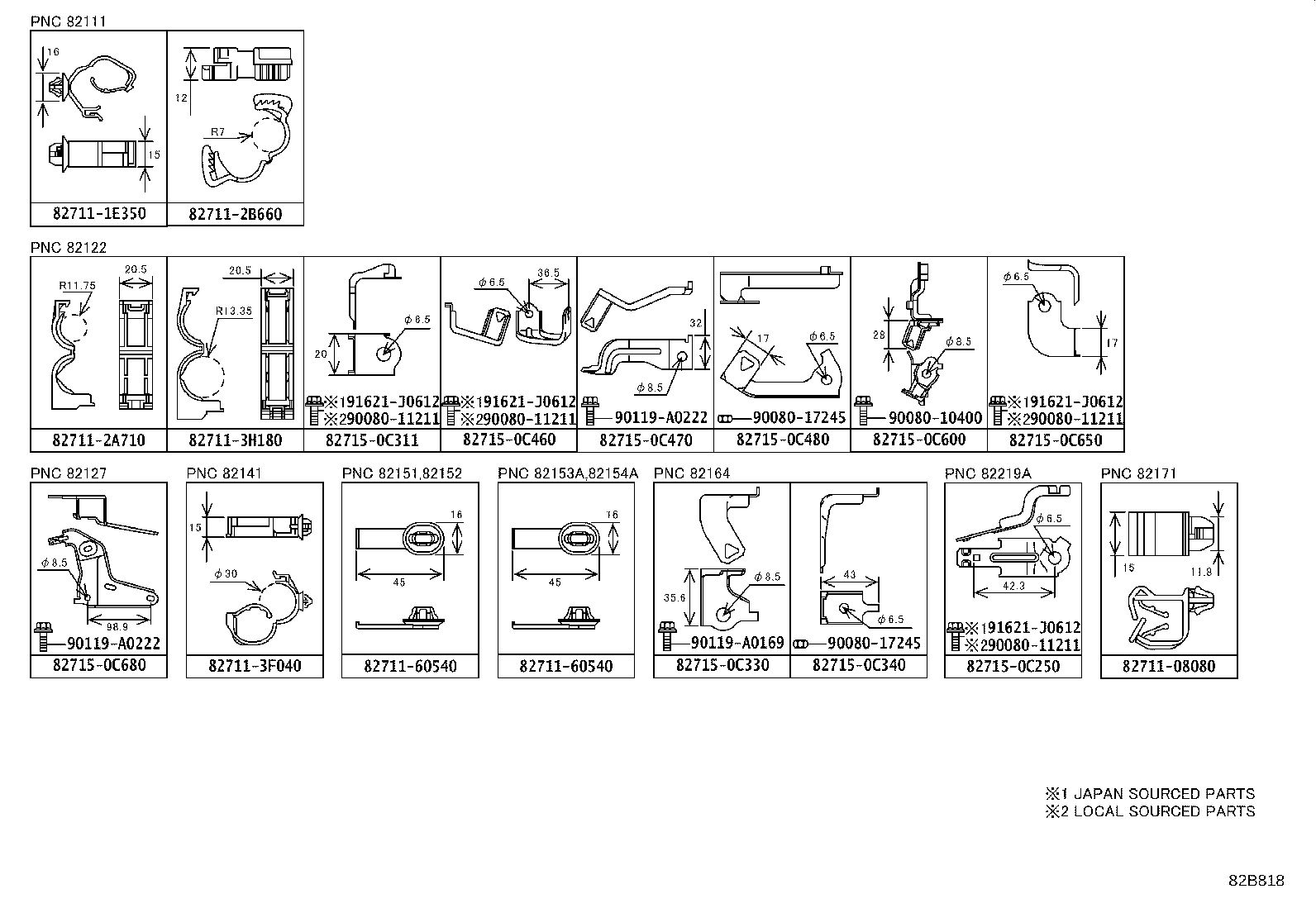

82B818

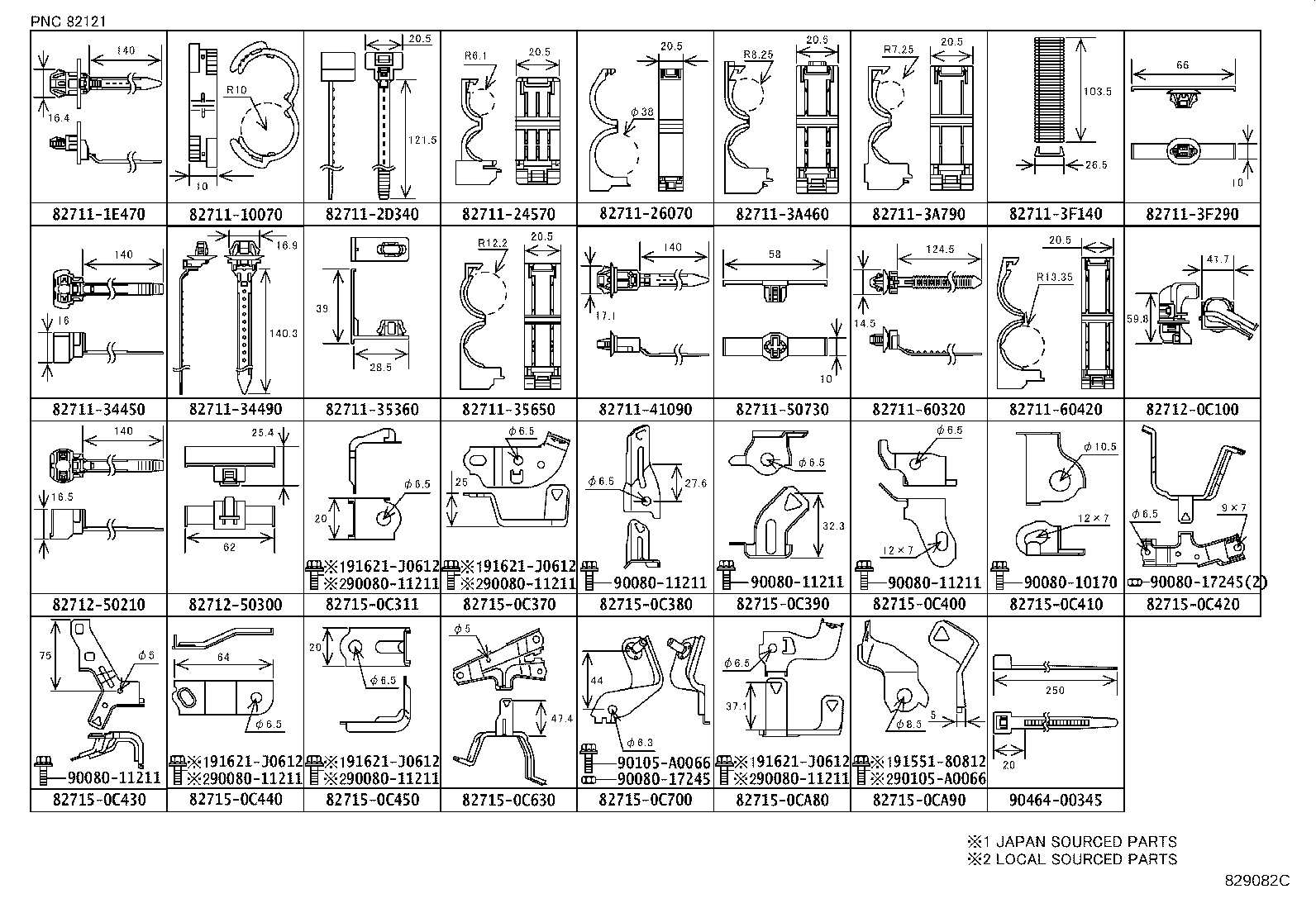

829082C

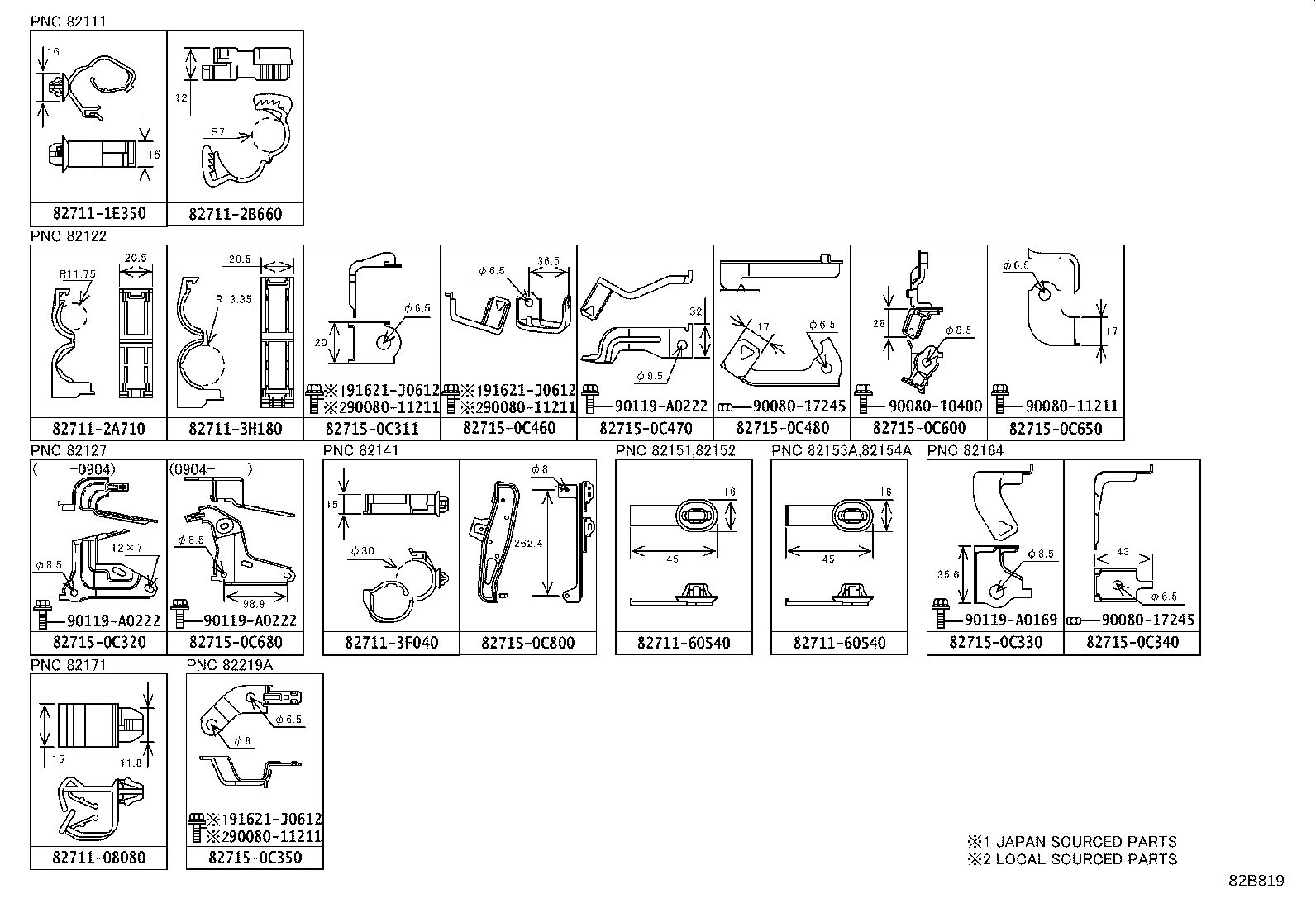

82B819

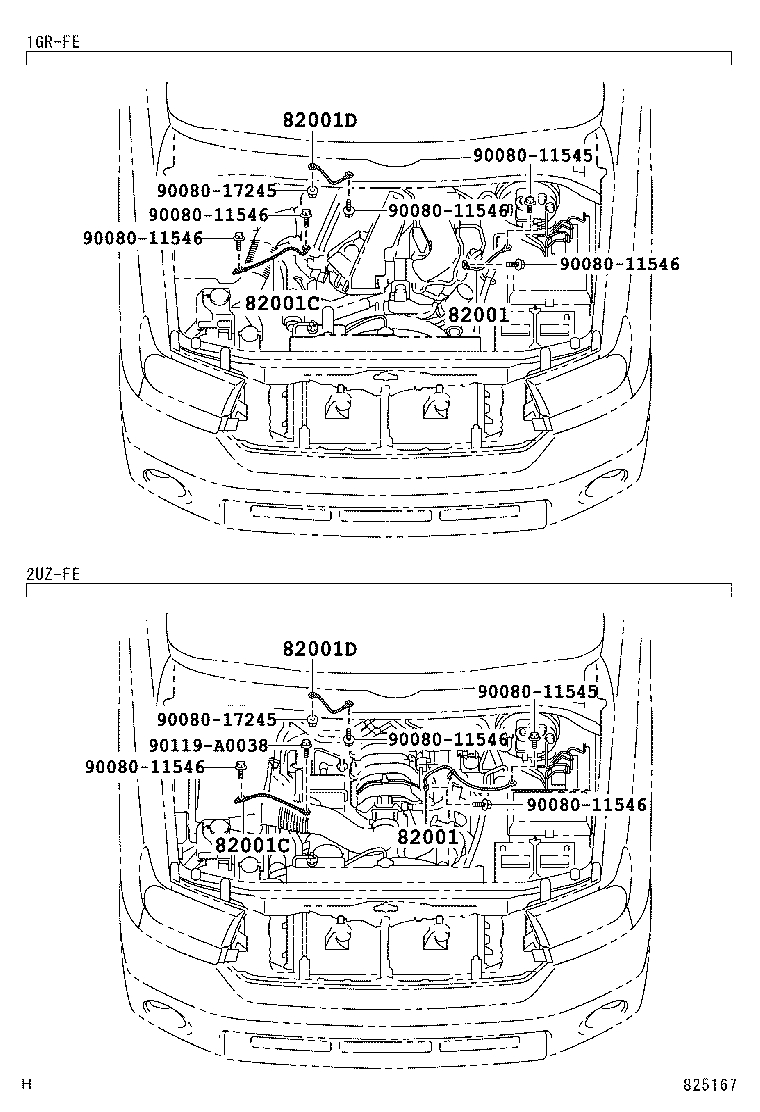

825167

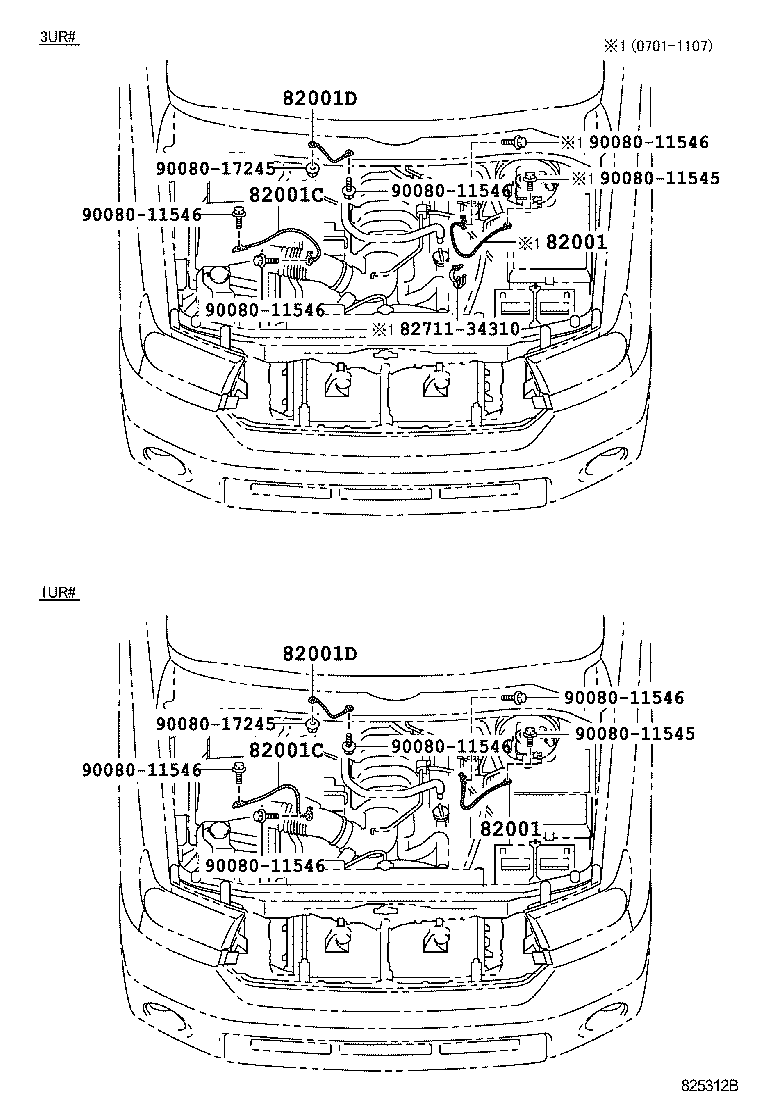

825312B
825312B

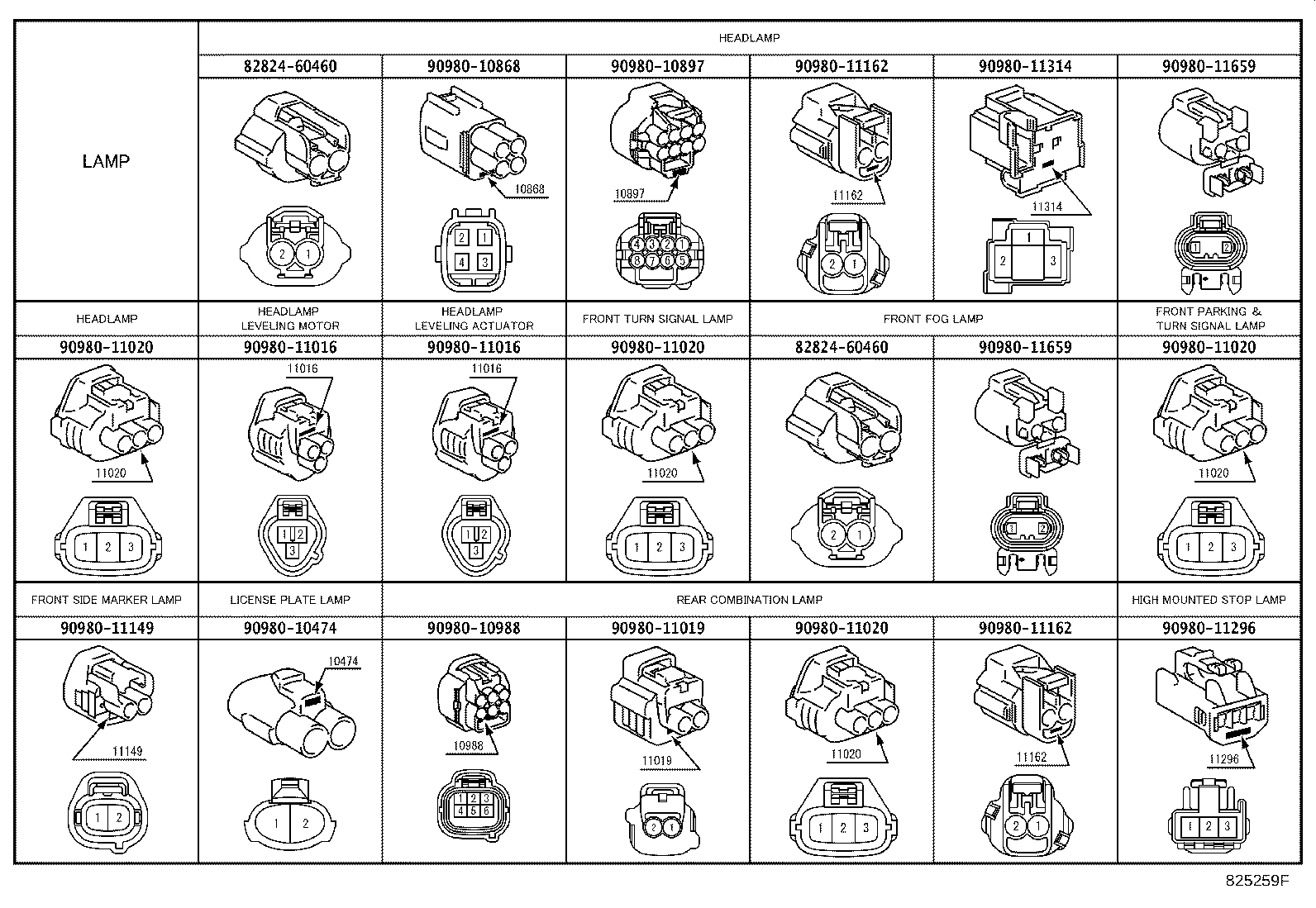

825259F

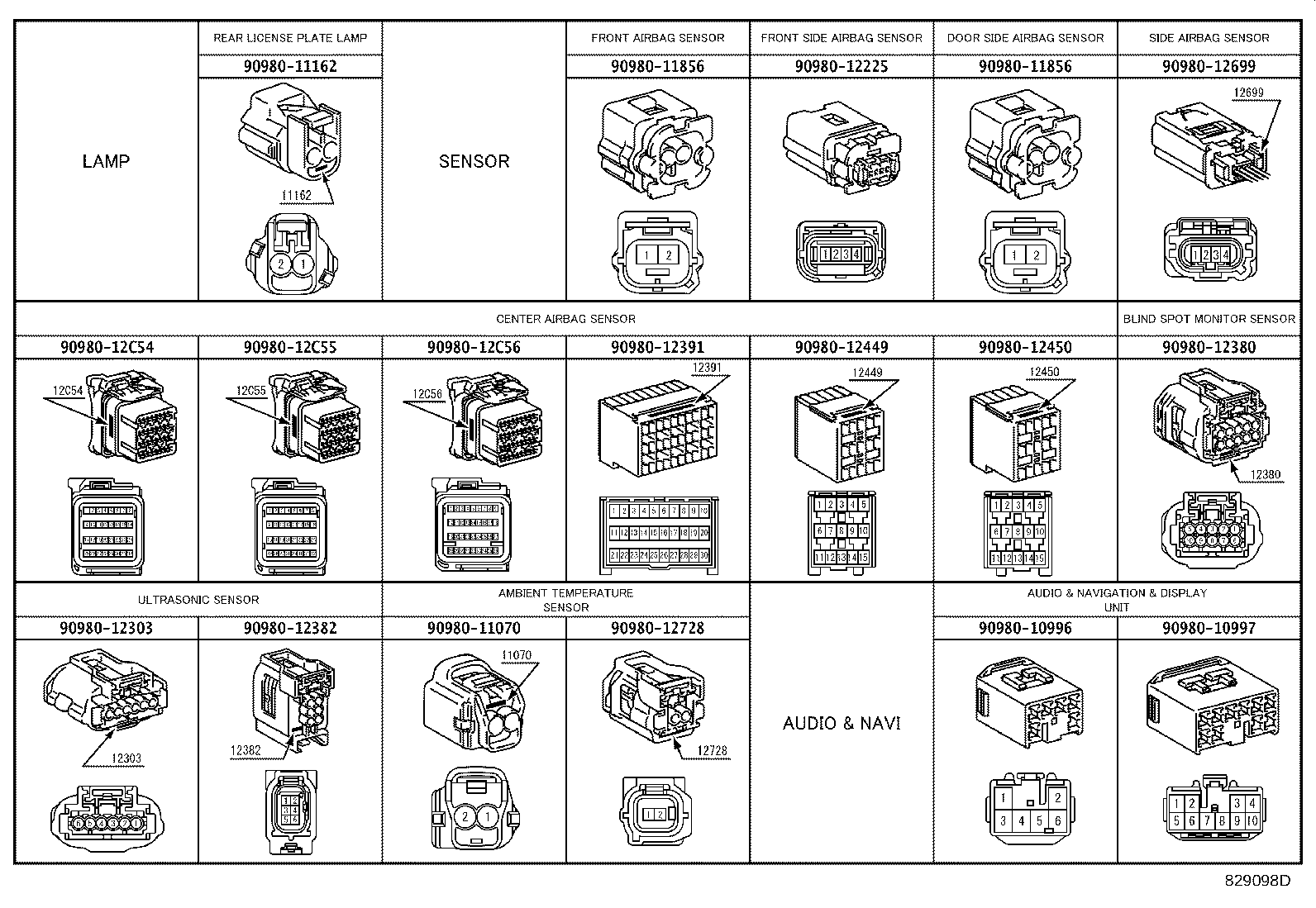

829098D

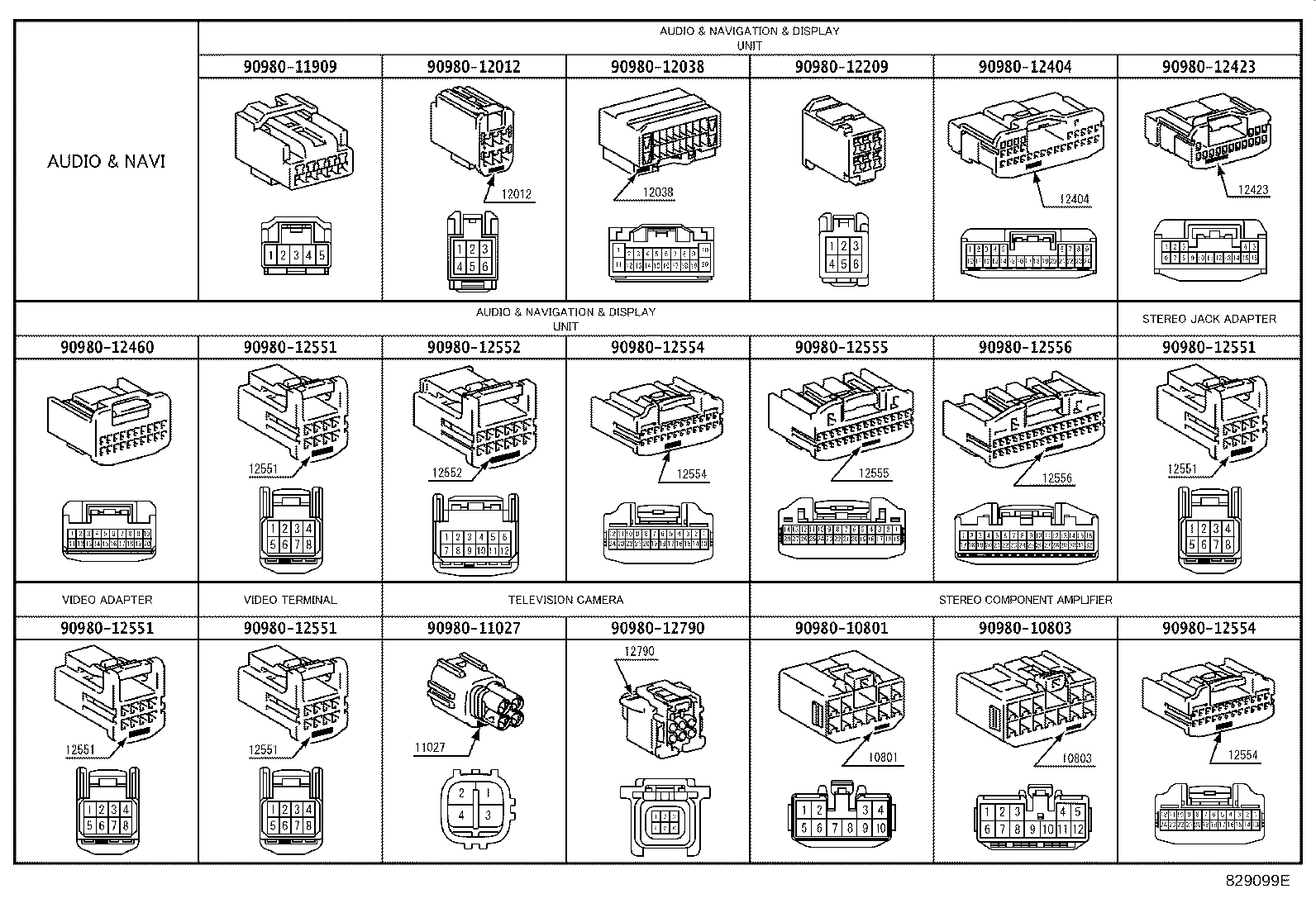

829099E

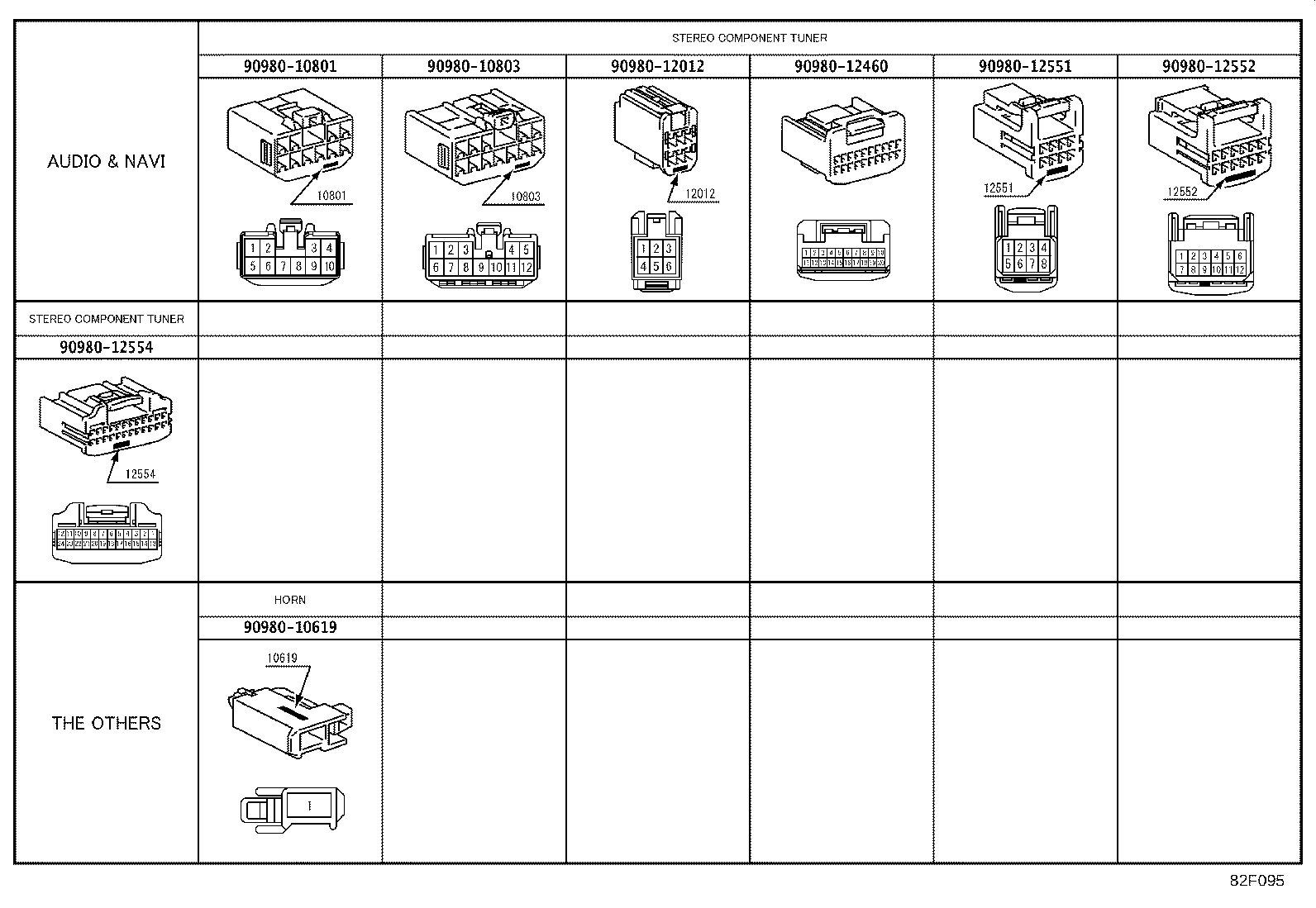

82F095
Part groups
| PNC | Description |
|---|---|
| 82001 | Cable, Bond, NO.1 |
| 82001C | Cable, Bond, NO.2 |
| 82001D | Cable, Bond, NO.3 |
| 82111 | Wire, Engine Room Main |
| 82113 | Wire, Engine Room, NO.3 |
| 82114 | Wire, Engine Room, NO.4 |
| 82121 | Wire, Engine |
| 82122 | Wire, Engine, NO.2 |
| 82126 | Wire, Engine |
| 82127 | Wire, Differential |
| 82128A | Wire, Engine, NO.8 |
| 82132 | Wire, Cowl, NO.2 |
| 82141 | Wire, Instrument Panel |
| 82142 | Wire, Instrument Panel, NO.2 |
| 82142A | Wire, Instrument Panel, NO.2 |
| 82143 | Wire, Instrument Panel, NO.3 |
| 82143C | Wire, Instrument Panel, NO.3 |
| 82151 | Wire, Front Door, RH |
| 82152 | Wire, Front Door, LH |
| 82153A | Wire, Rear Door, RH |
| 82154A | Wire, Rear Door, LH |
| 82161 | Wire, Floor |
| 82162 | Wire, Floor, NO.2 |
| 82164 | Wire, Frame |
| 82165 | Wire, Frame, NO.2 |
| 82166 | Wire, Console Box |
| 82168 | Wire, Seat, NO.2 |
| 82169 | Wire Frame, NO.3 |
| 82171 | Wire, Roof, NO.1 |
| 82182 | Wire, Luggage Room, NO.2 |
| 82191 | Wire, Front Seat, RH |
| 82191A | Wire, Front Seat, RH |
| 82192 | Wire, Front Seat, LH |
| 82192A | Wire, Rear Seat, LH |
| 82192B | Wire, Front Seat, LH NO.2 |
| 82219A | Wire, Sensor |
| 82284 | Wire, Earth |
| 82345 | Diode |
| 82345A | Diode |
| 82666A | Holder, Connector NO.2 |
| 82666B | Holder, Connector NO.3 |
| 82666C | Holder, Connector NO.4 |
| 82666D | Holder, Connector NO.5 |
| 82666E | Holder, Connector NO.6 |
| 82666F | Holder, Connector NO.7 |
| 82666G | Holder, Connector NO.8 |
| 82666L | Holder, Connector NO.9 |
| 82666N | Holder, Connector NO.10 |
| 82666P | Holder, Connector NO.11 |
| 82666Q | Holder, Connector NO.12 |
| 82666S | Holder, Connector NO.13 |
| 82666T | Holder, Connector NO.14 |
| 82666V | Holder, Connector NO.15 |
| 82817 | Protector, Wiring Harness, NO.1 |
| 82817A | Protector, Wiring Harness, NO.2 |
| 82817B | Protector, Wiring Harness, NO.3 |
| 82817C | Protector, Wiring Harness, NO.4 |
| 82817D | Protector, Wiring Harness, NO.5 |
| 82821A | Cover, Connector |
| 82821E | Cover, Connector |
| 82821H | Cover, Connector |
| 82821M | Cover, Connector |
| 82821P | Cover, Connector |
| 82821R | Cover, Connector |
| 82821U | Cover, Connector |
| 82823S | Cap, Starter Terminal |
| 82823T | Cap, Alternator Terminal |
| 82824 | Connector, Wiring Harness |
| 82824A | Connector, Wiring Harness |
| 82824D | Connector, Wiring Harness |
| 82824E | Connector, Wiring Harness |
| 82824F | Connector, Wiring Harness |
| 82824G | Connector, Wiring Harness |
| 82824H | Connector, Wiring Harness |
| 82824J | Connector, Wiring Harness |
| 82824K | Connector, Wiring Harness |
| 82824M | Connector, Wiring Harness |
| 82824N | Connector, Wiring Harness |
| 82824P | Connector, Wiring Harness |
| 82824S | Connector, Wiring Harness |
| 82824T | Connector, Wiring Harness |
| 82824W | Connector, Wiring Harness |
| 82824X | Connector, Wiring Harness |
| 82825C | Connector, Wiring Harness |
| 82825D | Connector, Wiring Harness |
| 82825F | Connector, Wiring Harness |
| 82825G | Connector, Wiring Harness |
| 82916 | Insulator, Wiring Harness Heat, NO.2 |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
