Toyota Dyna/Toyoace
2011-07 → present · chassis XZC710,XZU7## · catalogue 771140 · Japan
Supported model
Data version 2022-07
Frame
102 part groups · 75 illustrations
Illustrations
512255A
512256A

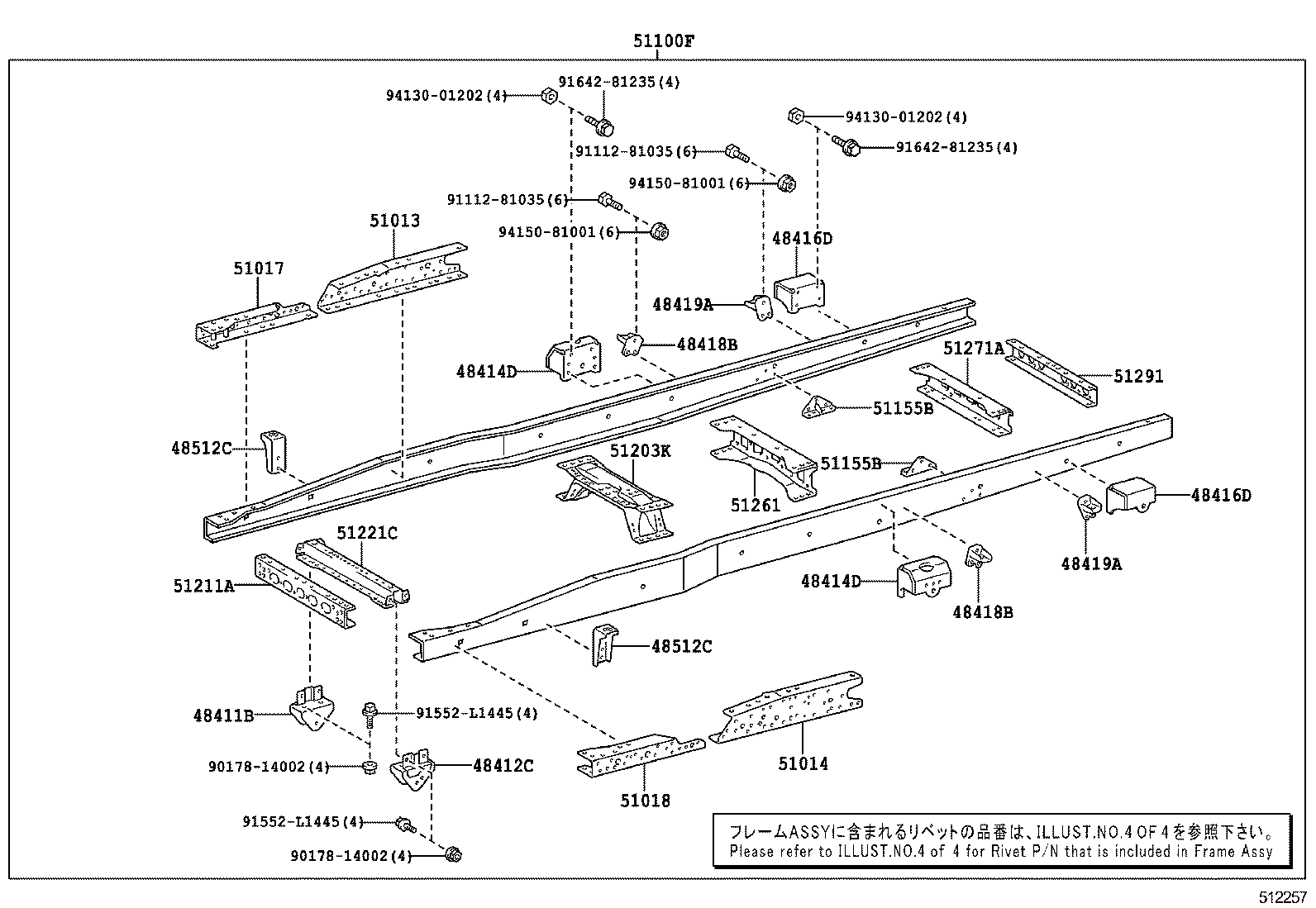

512257

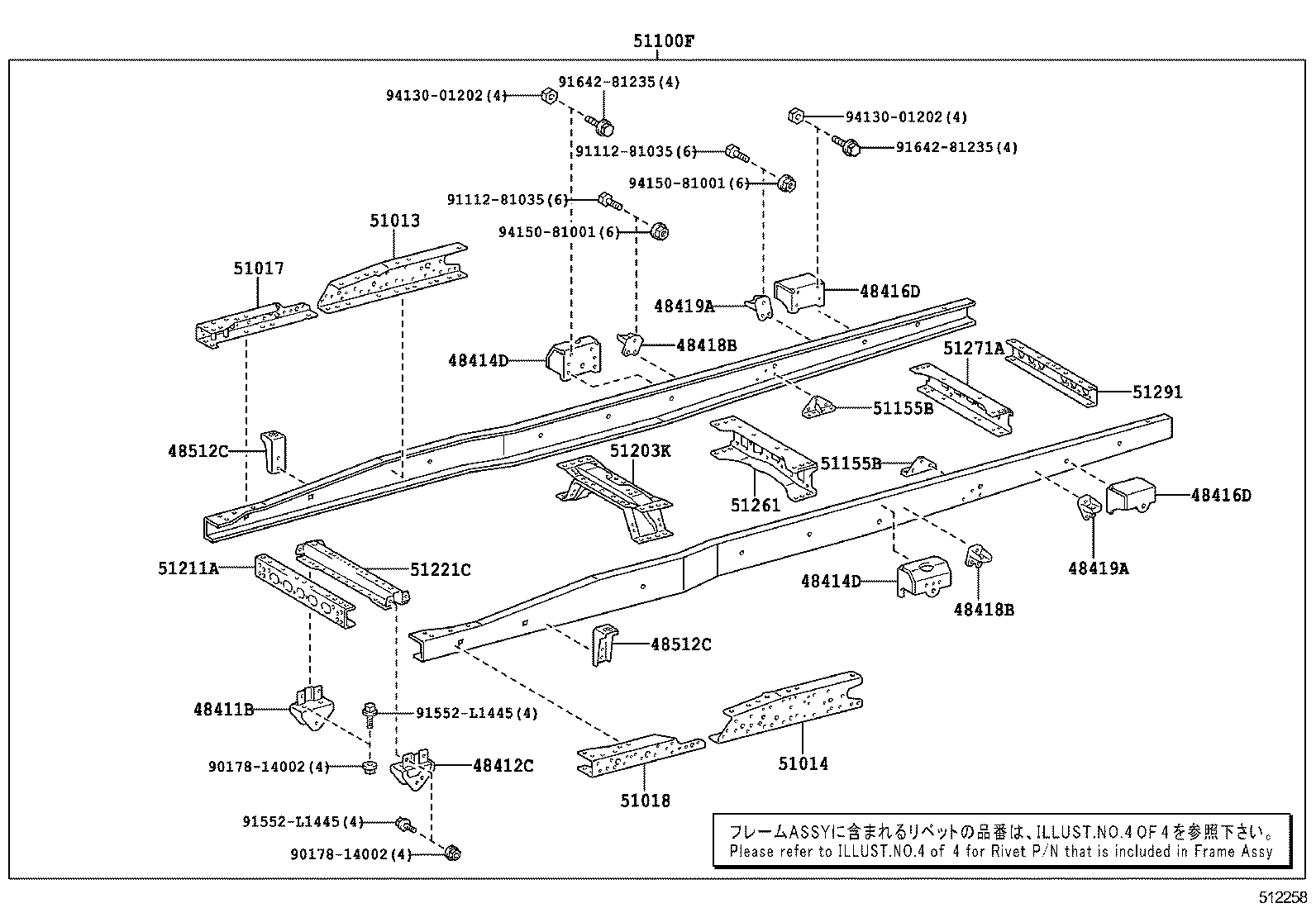

512258

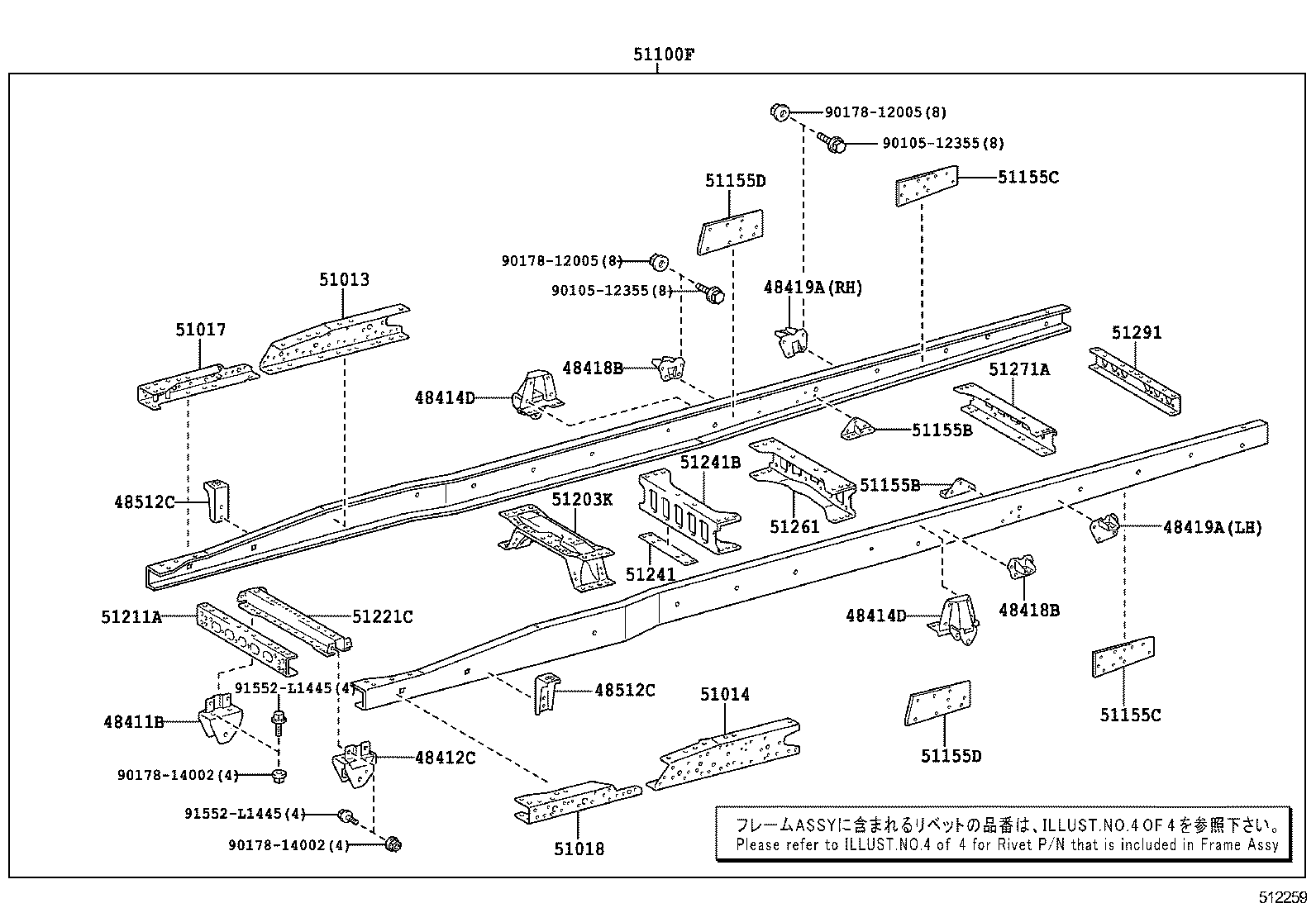

512259
512260

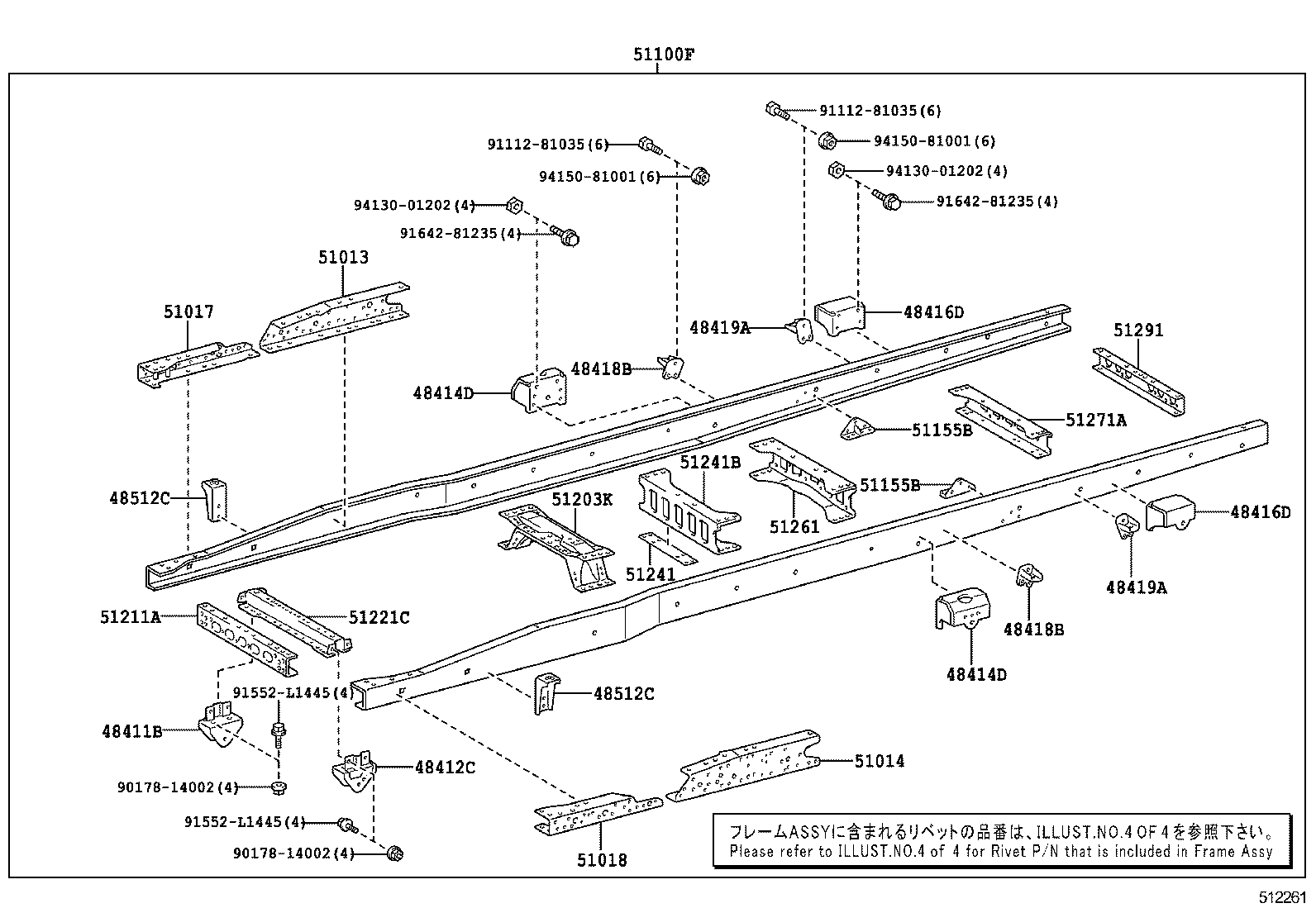

512261

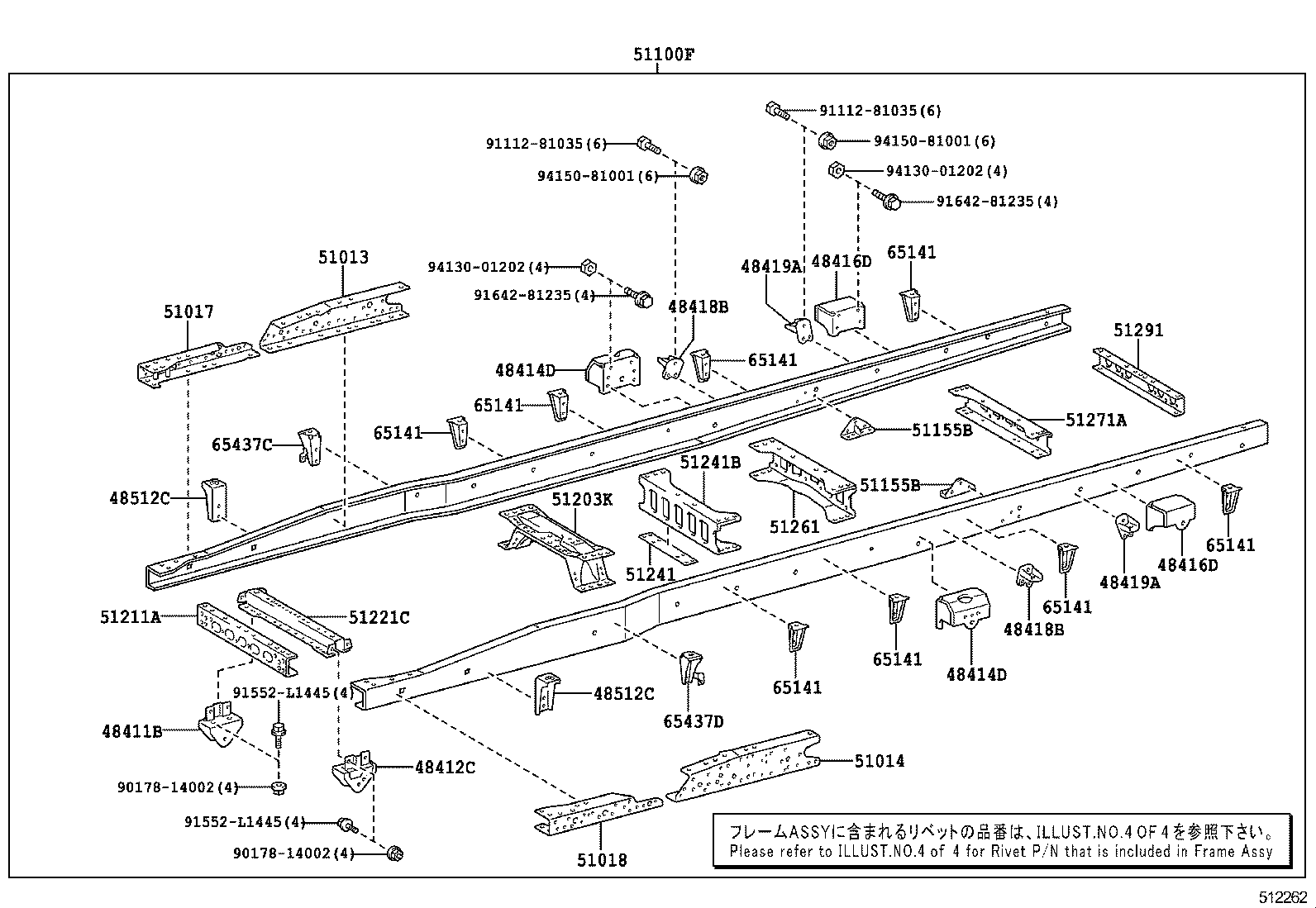

512262
512263
512264

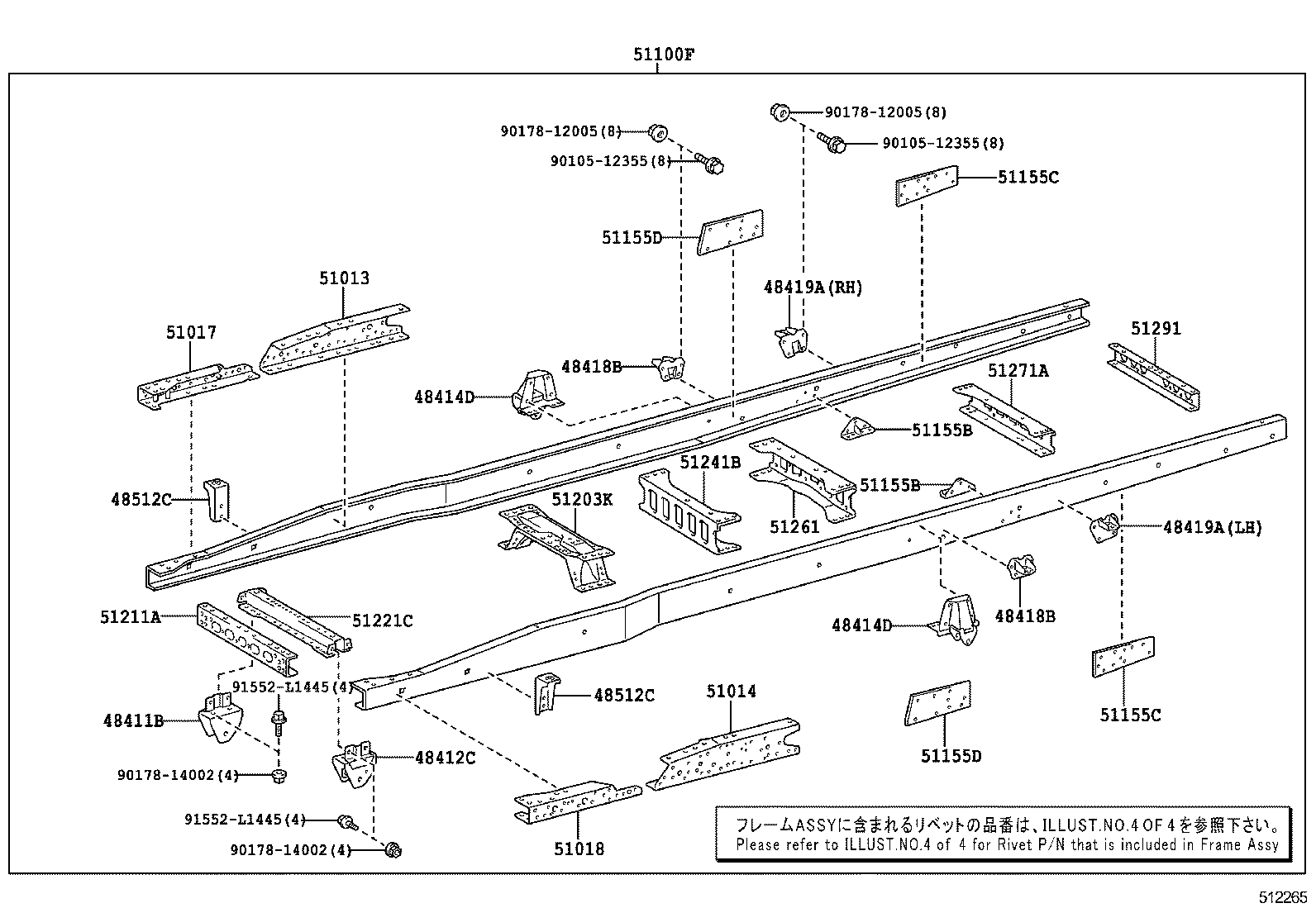

512265
512266

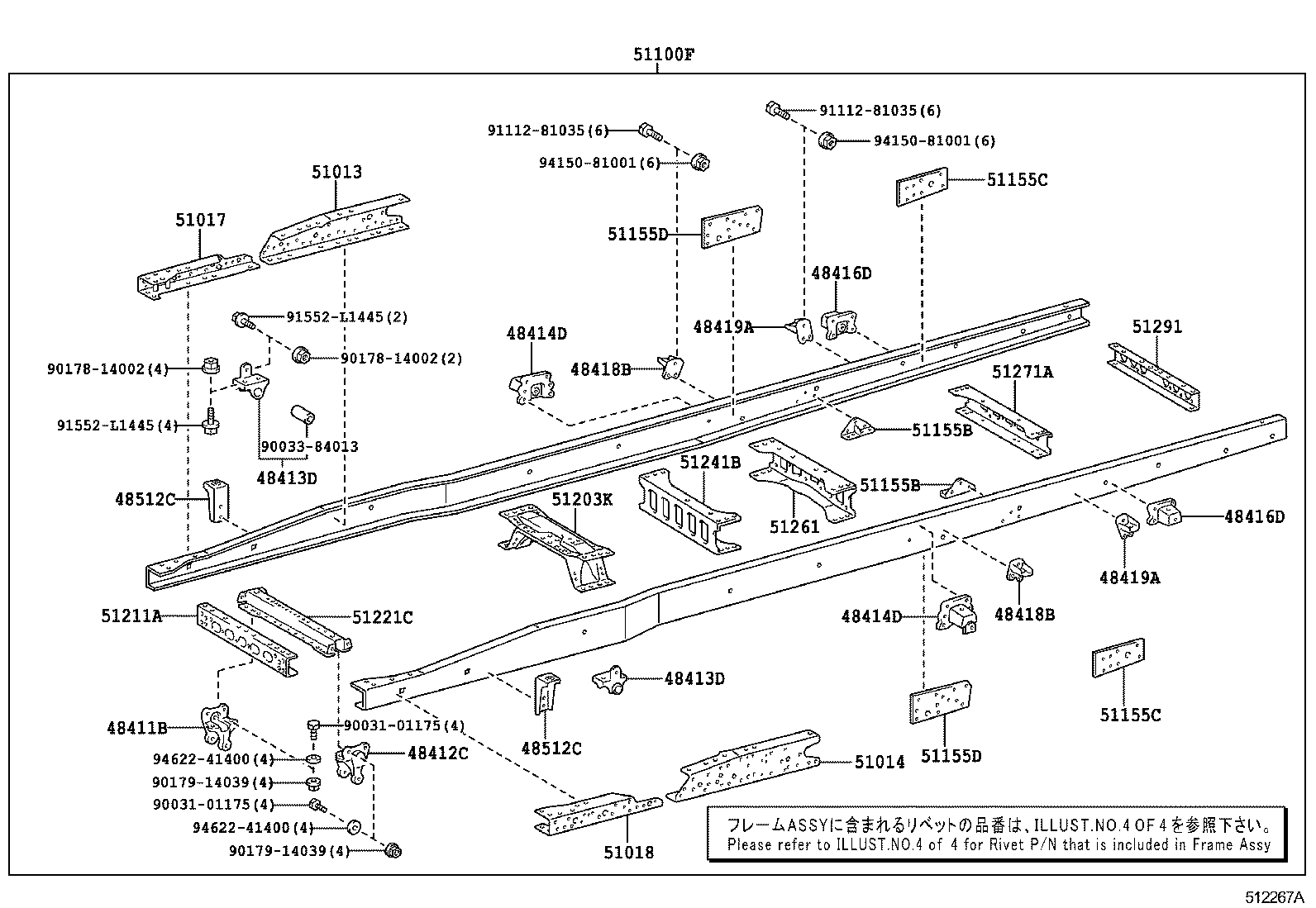

512267A

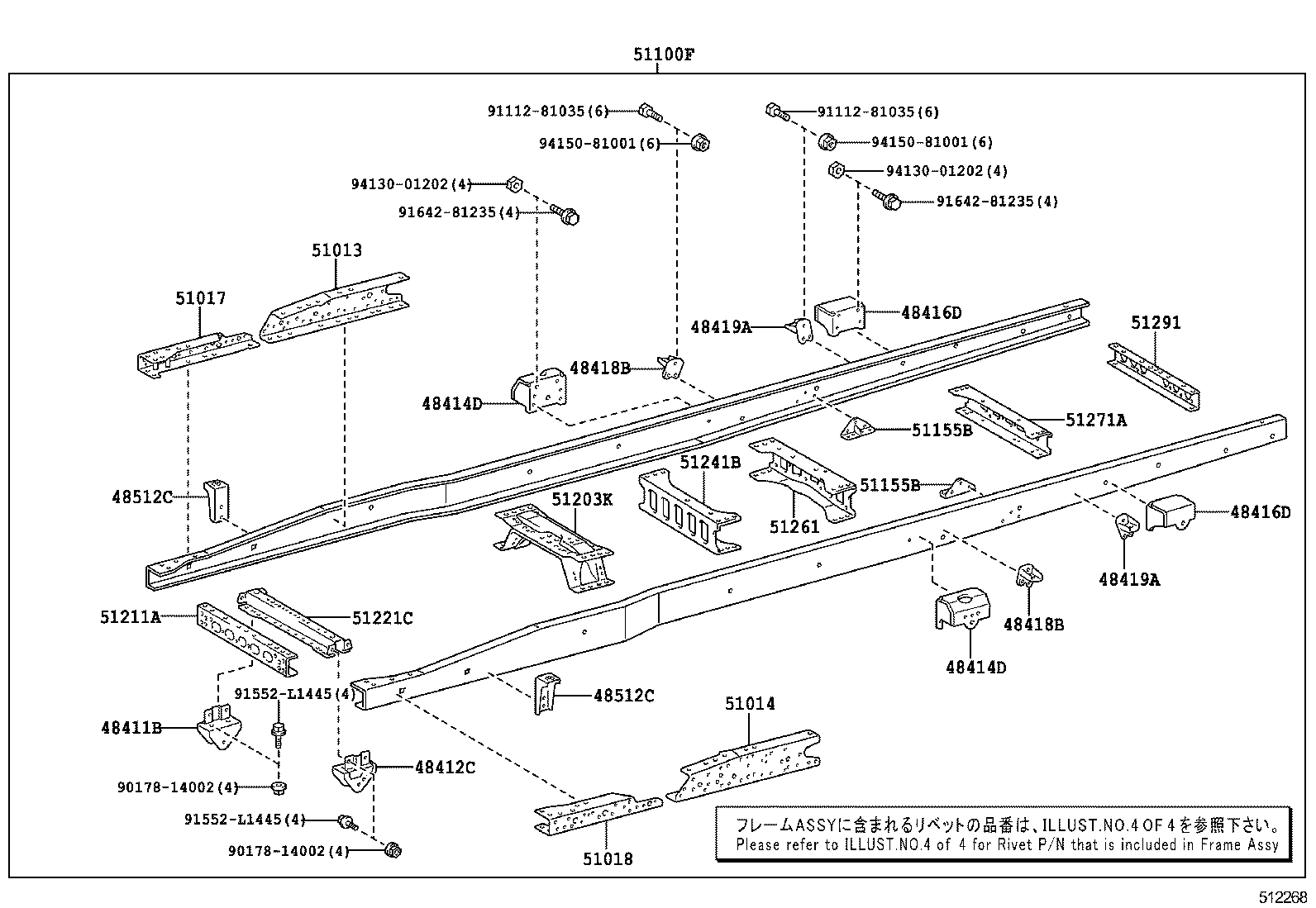

512268
512269

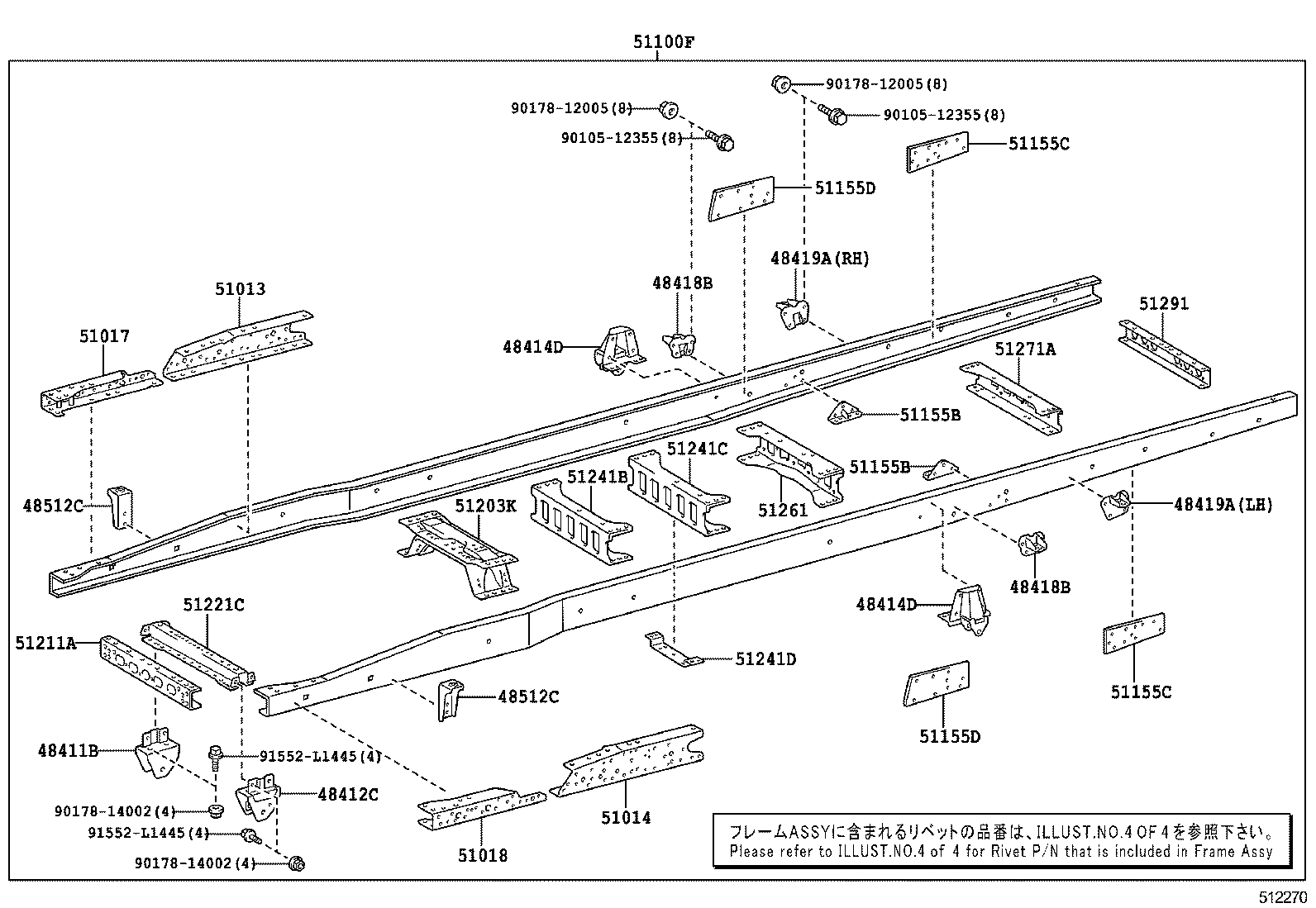

512270

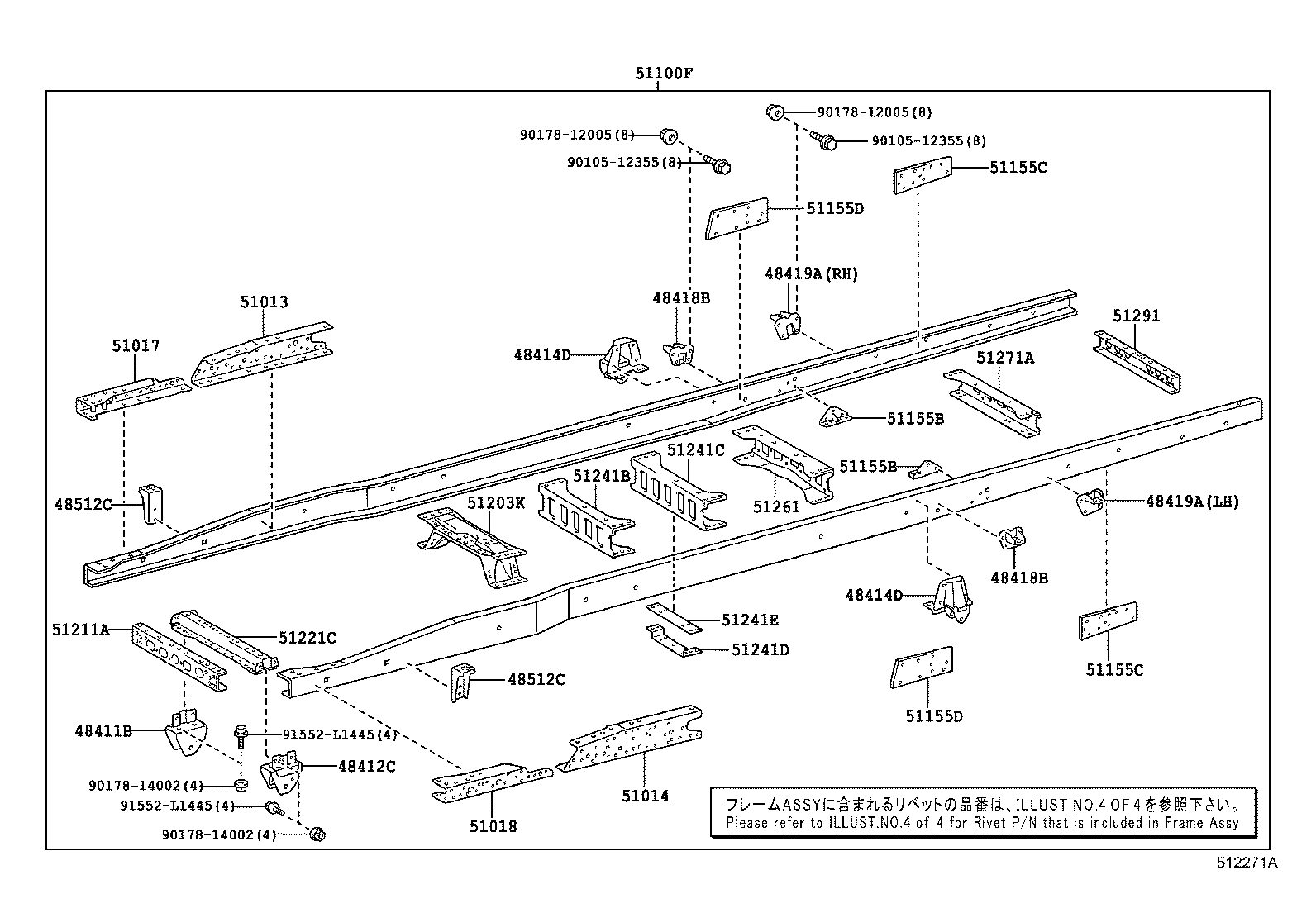

512271A

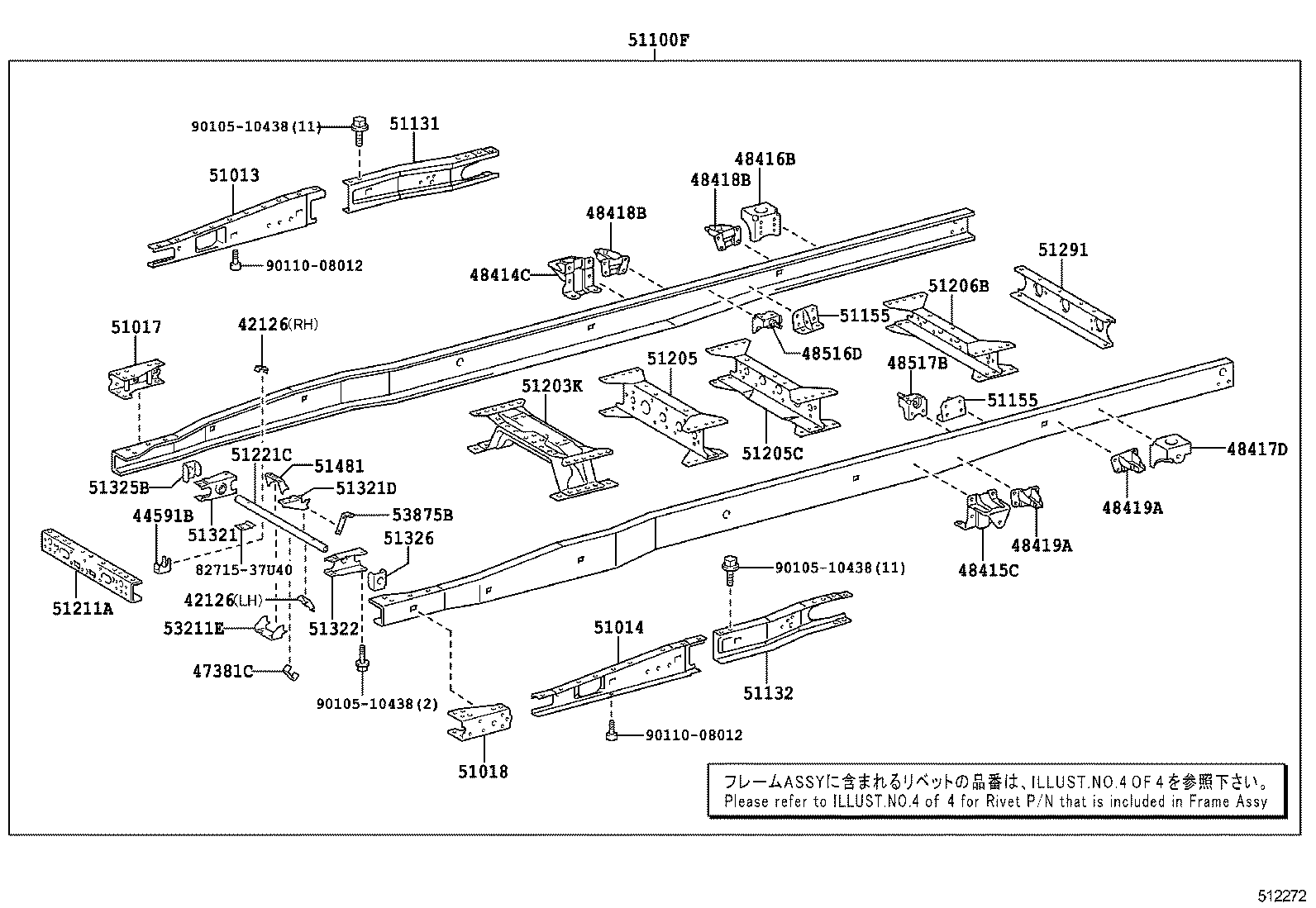

512272

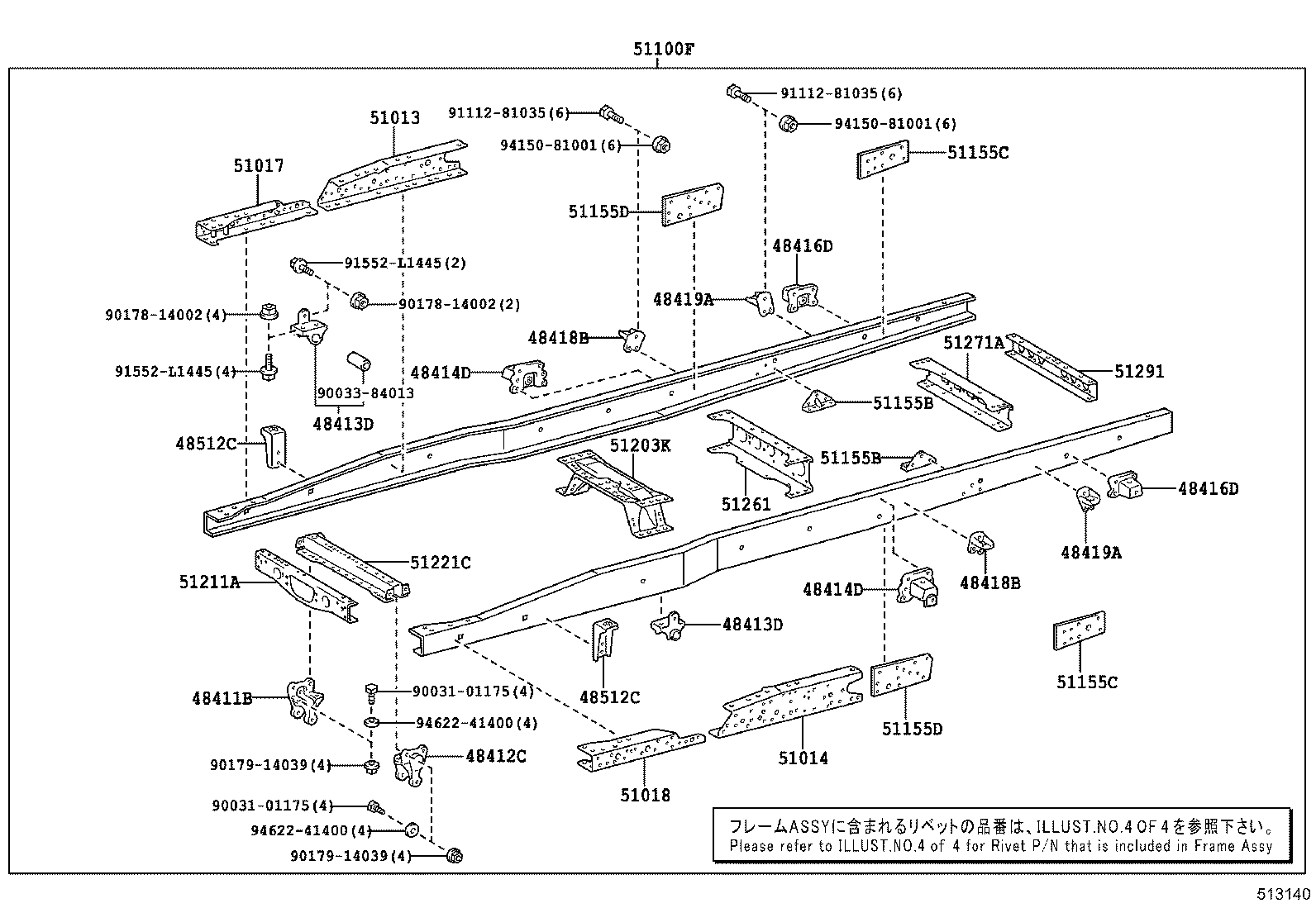

513140

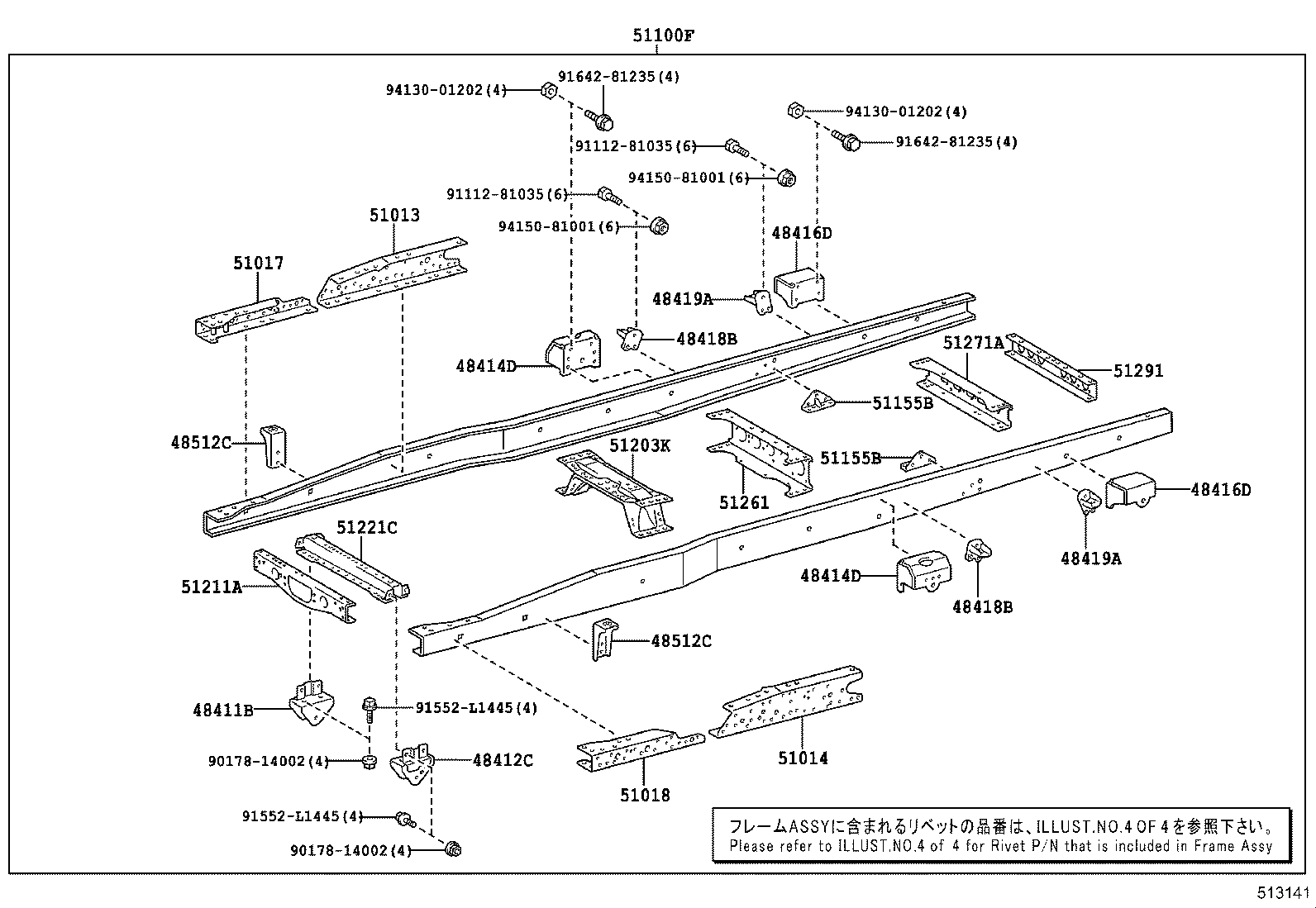

513141
513142

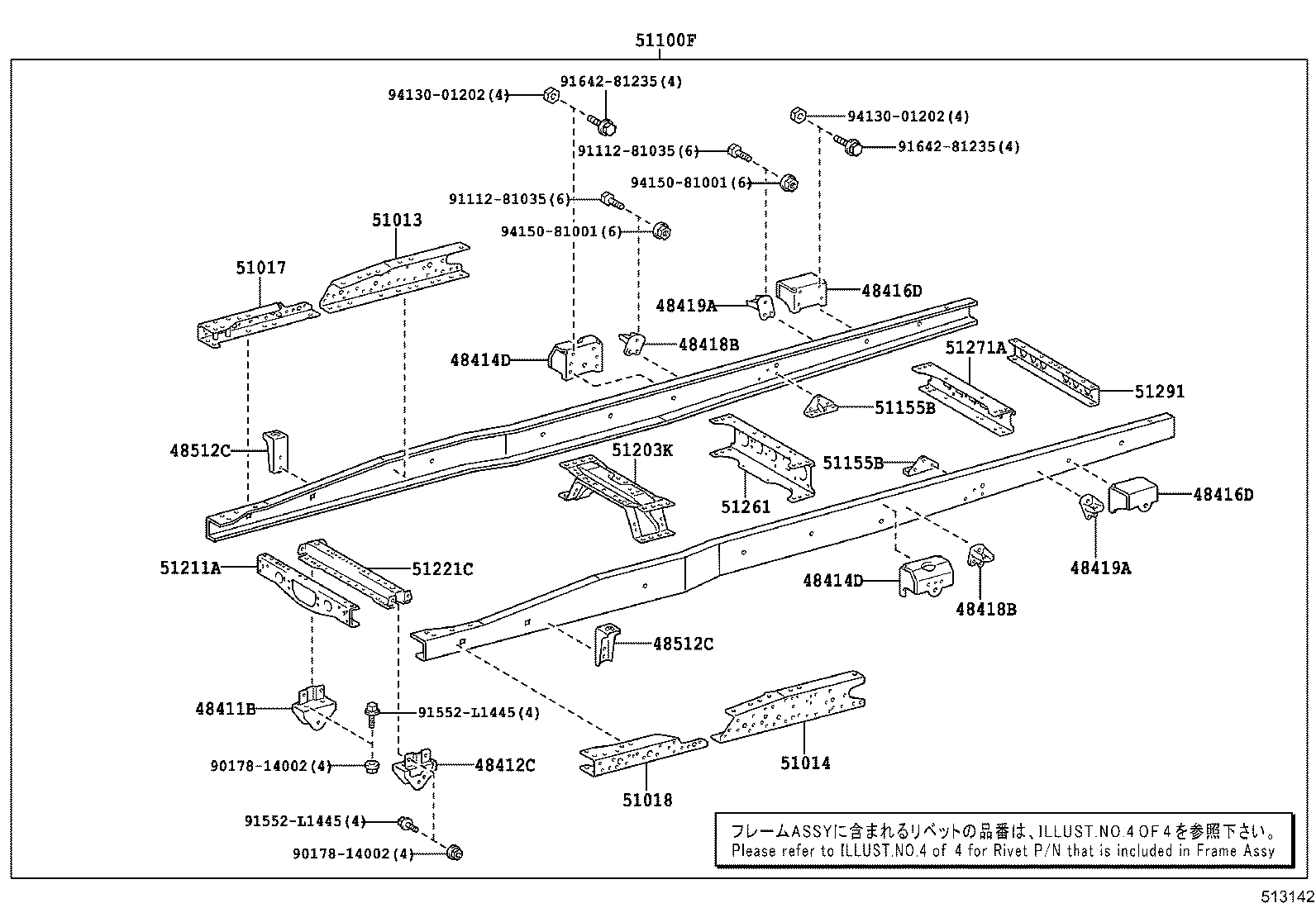

513143
513144

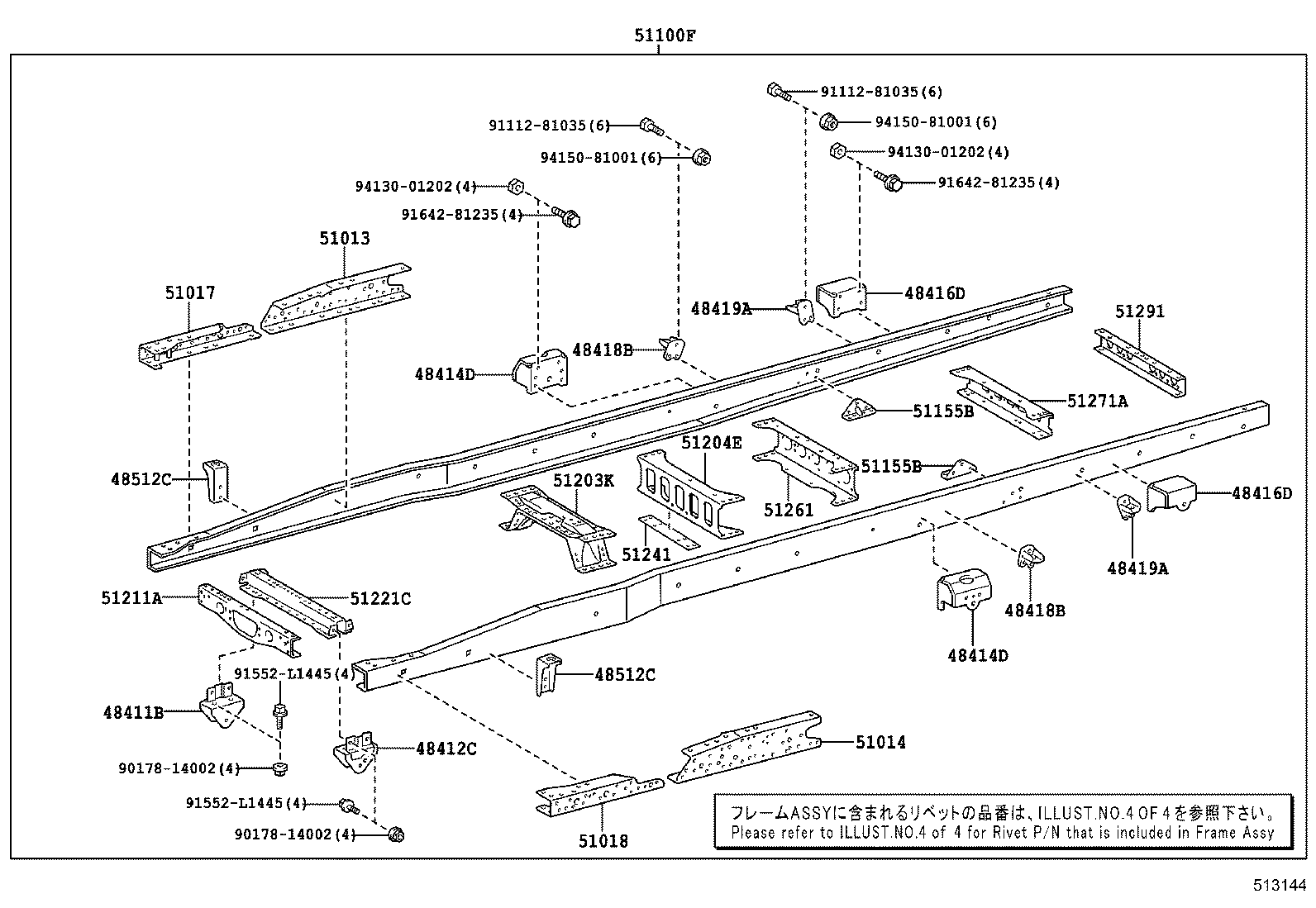

513145

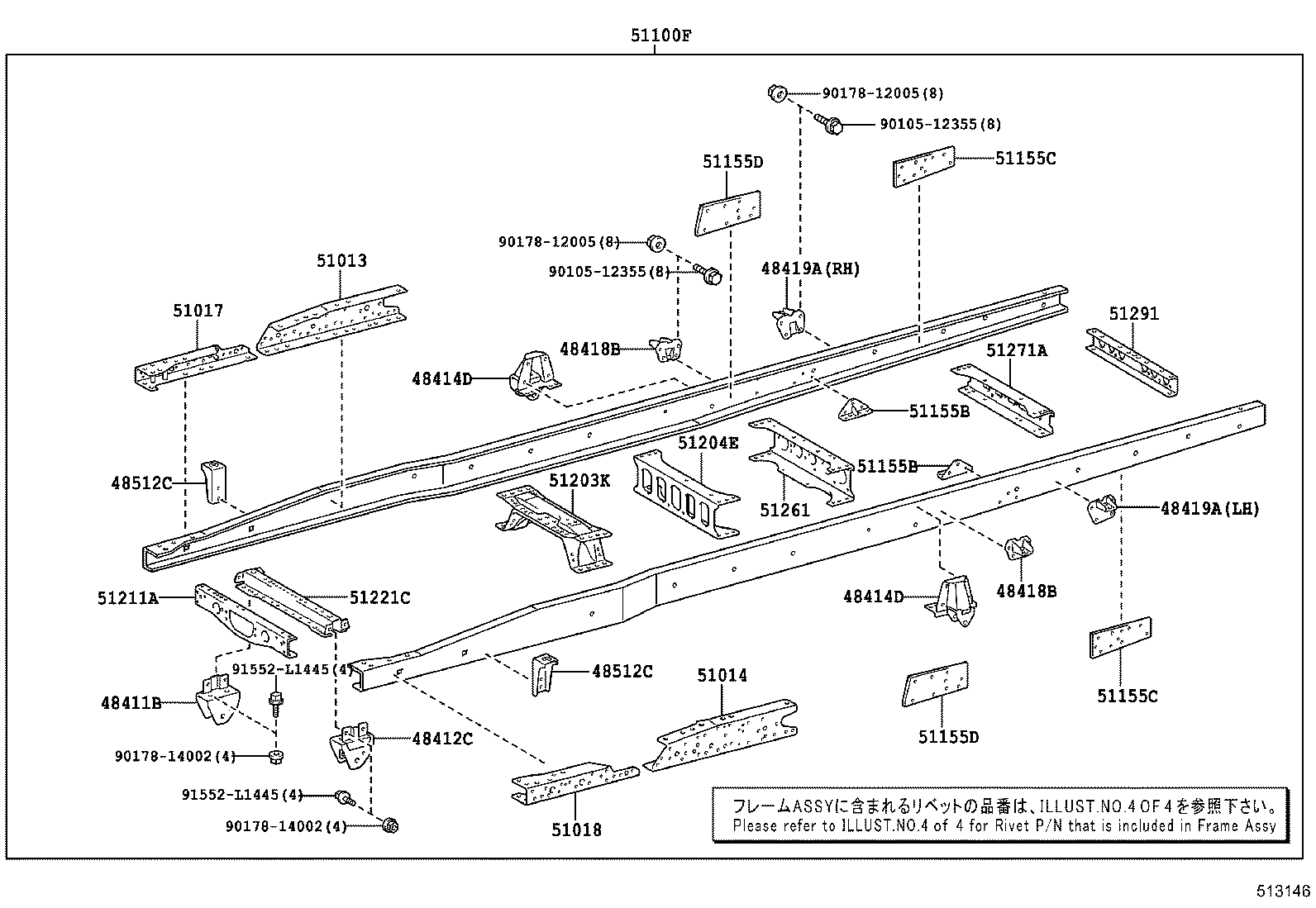

513146

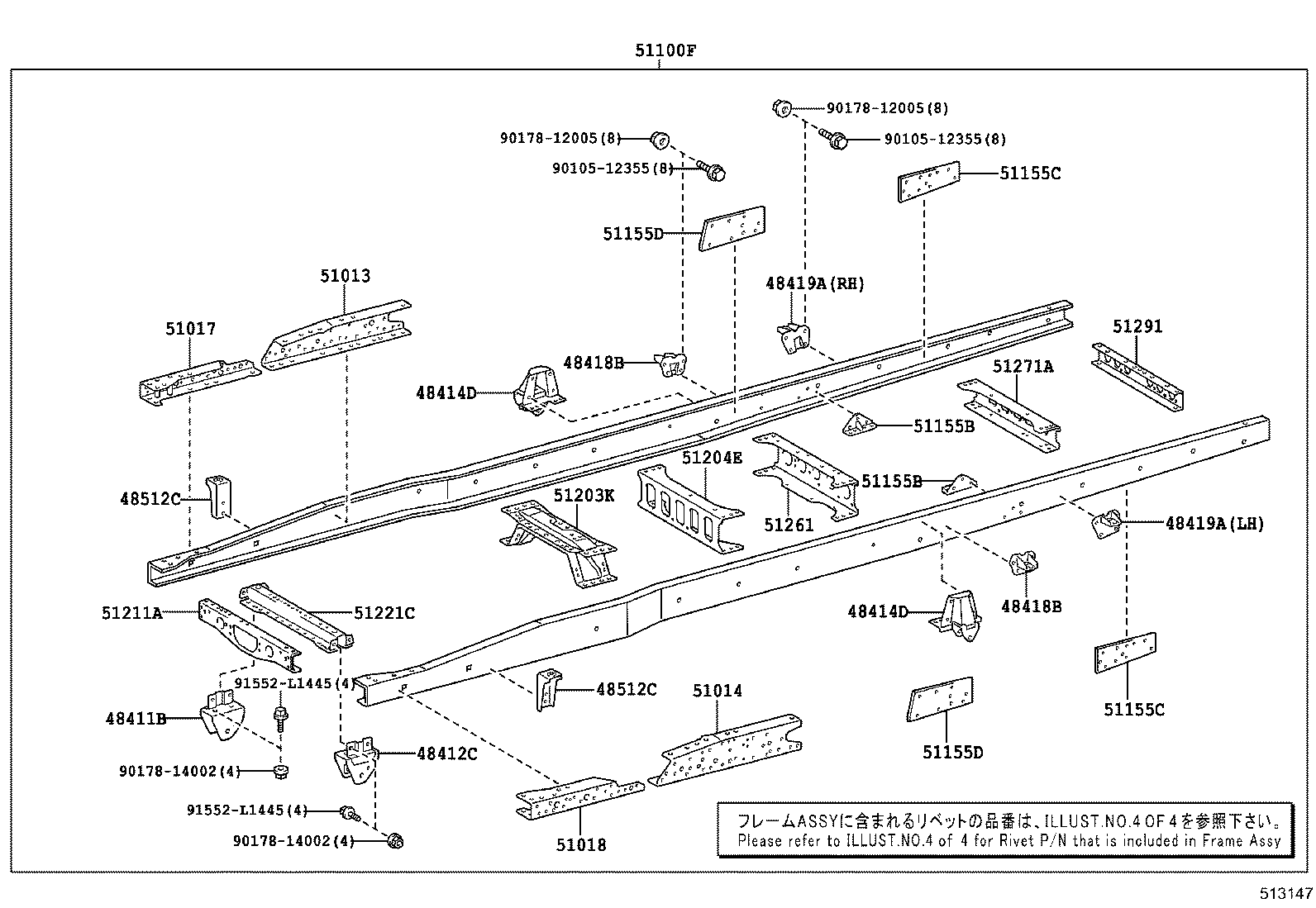

513147

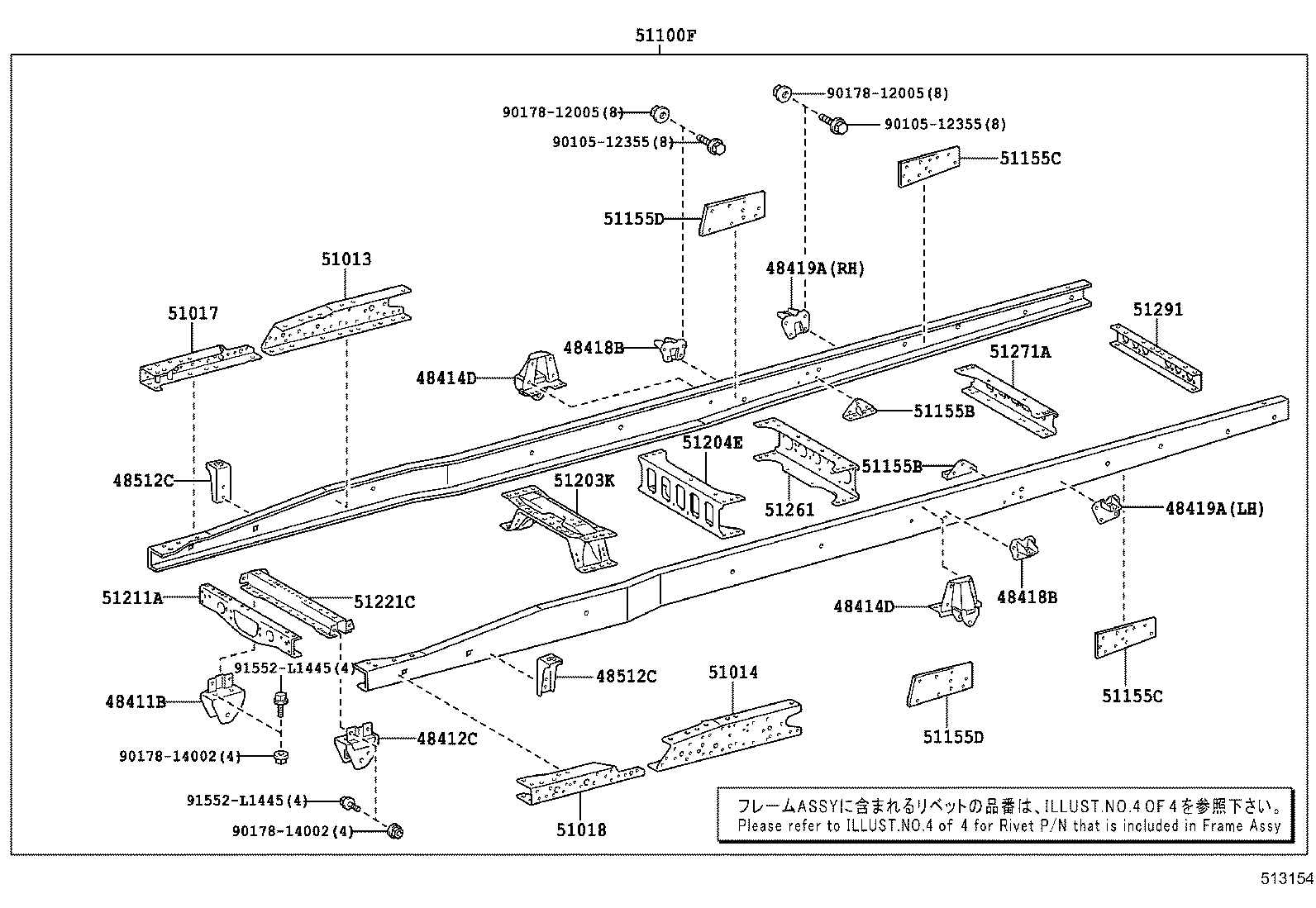

513148
513149

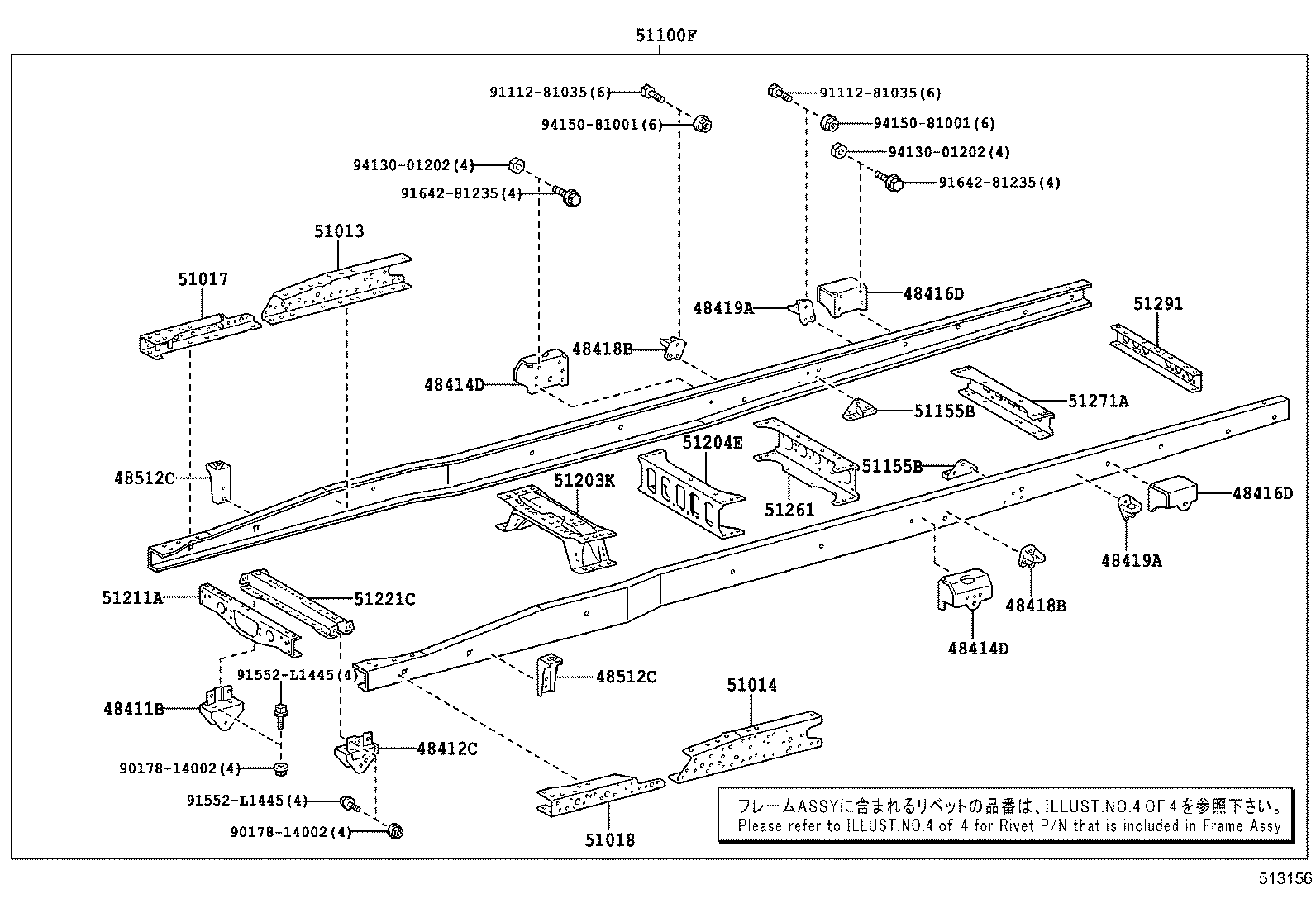

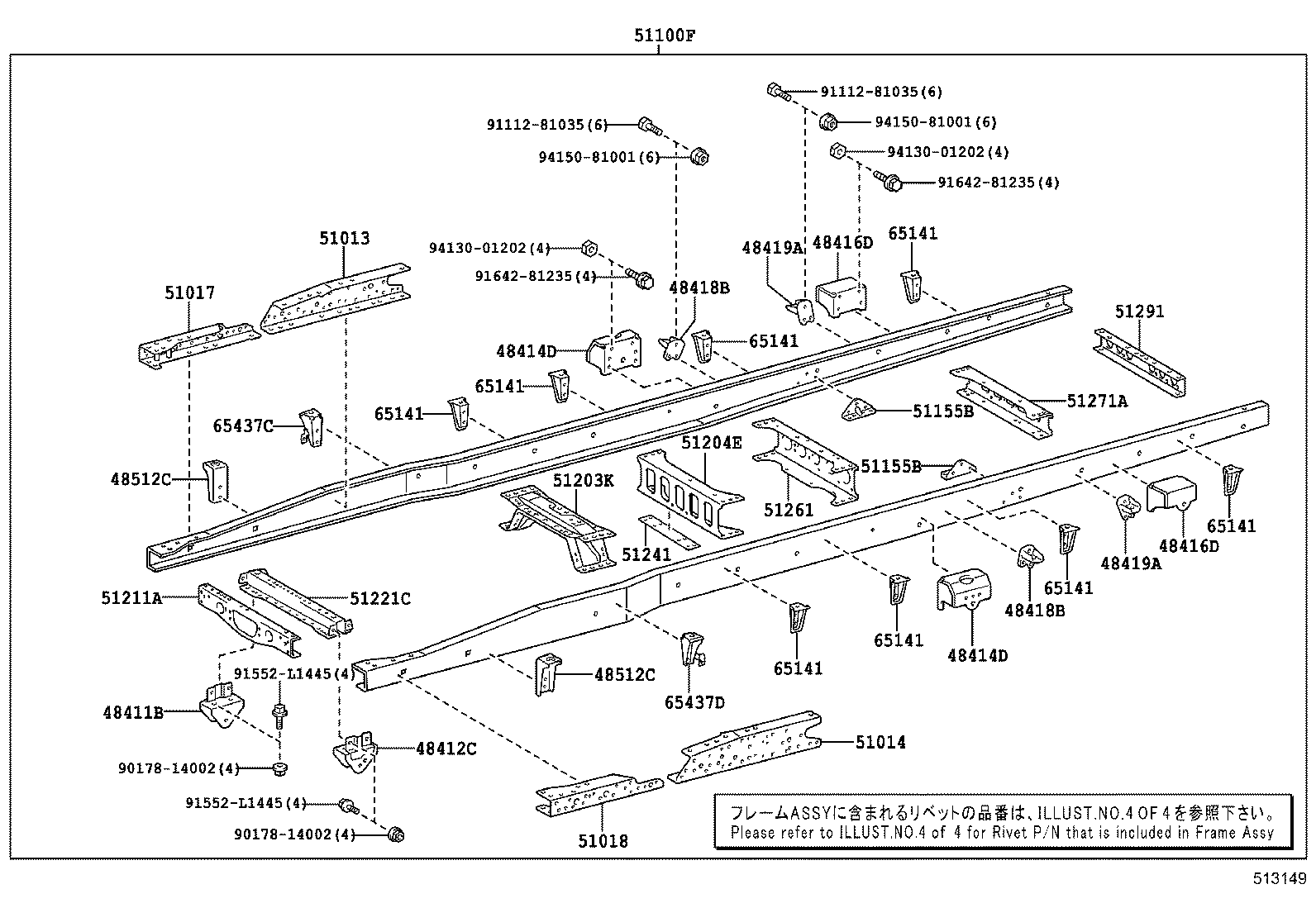

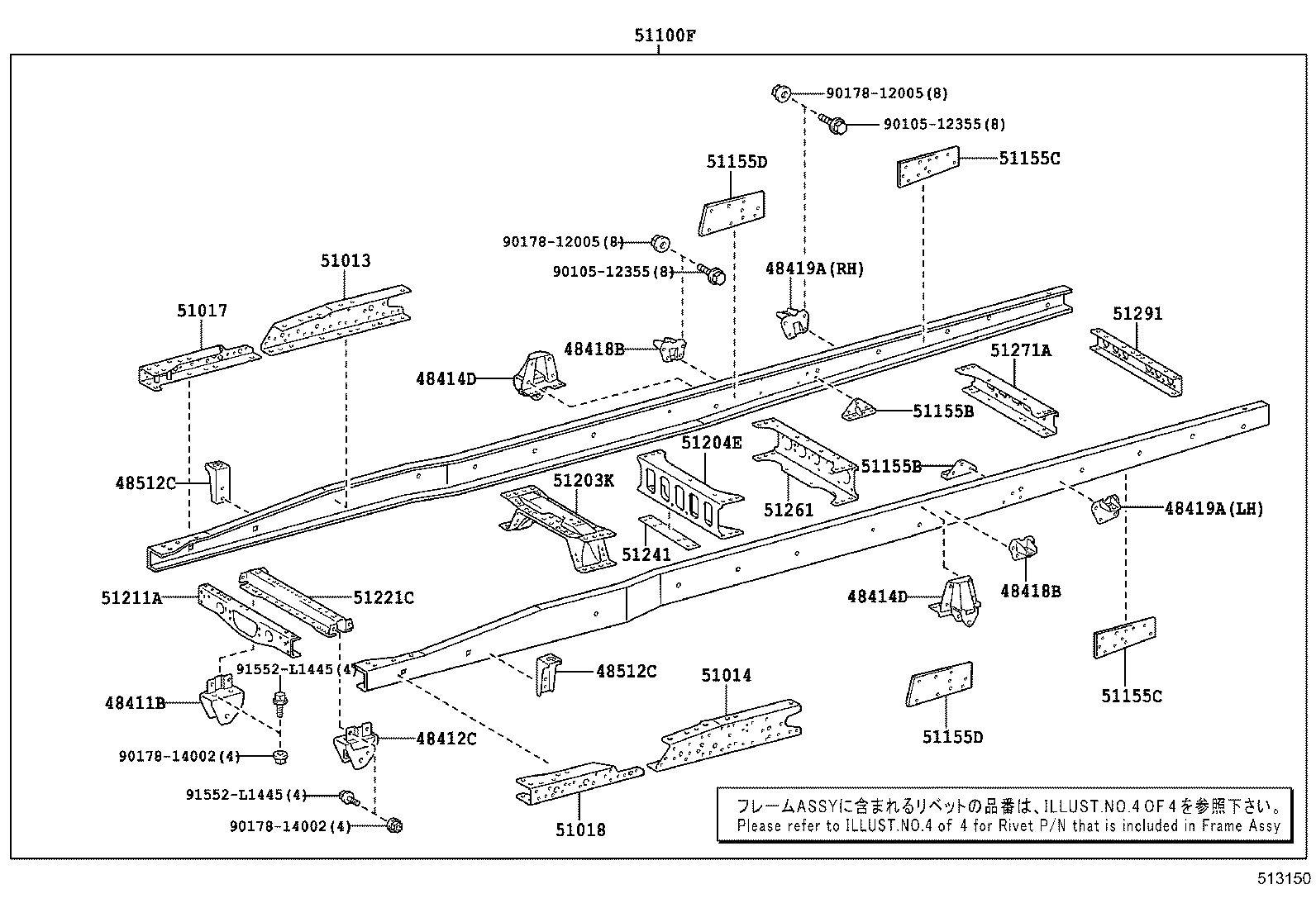

513150
513151

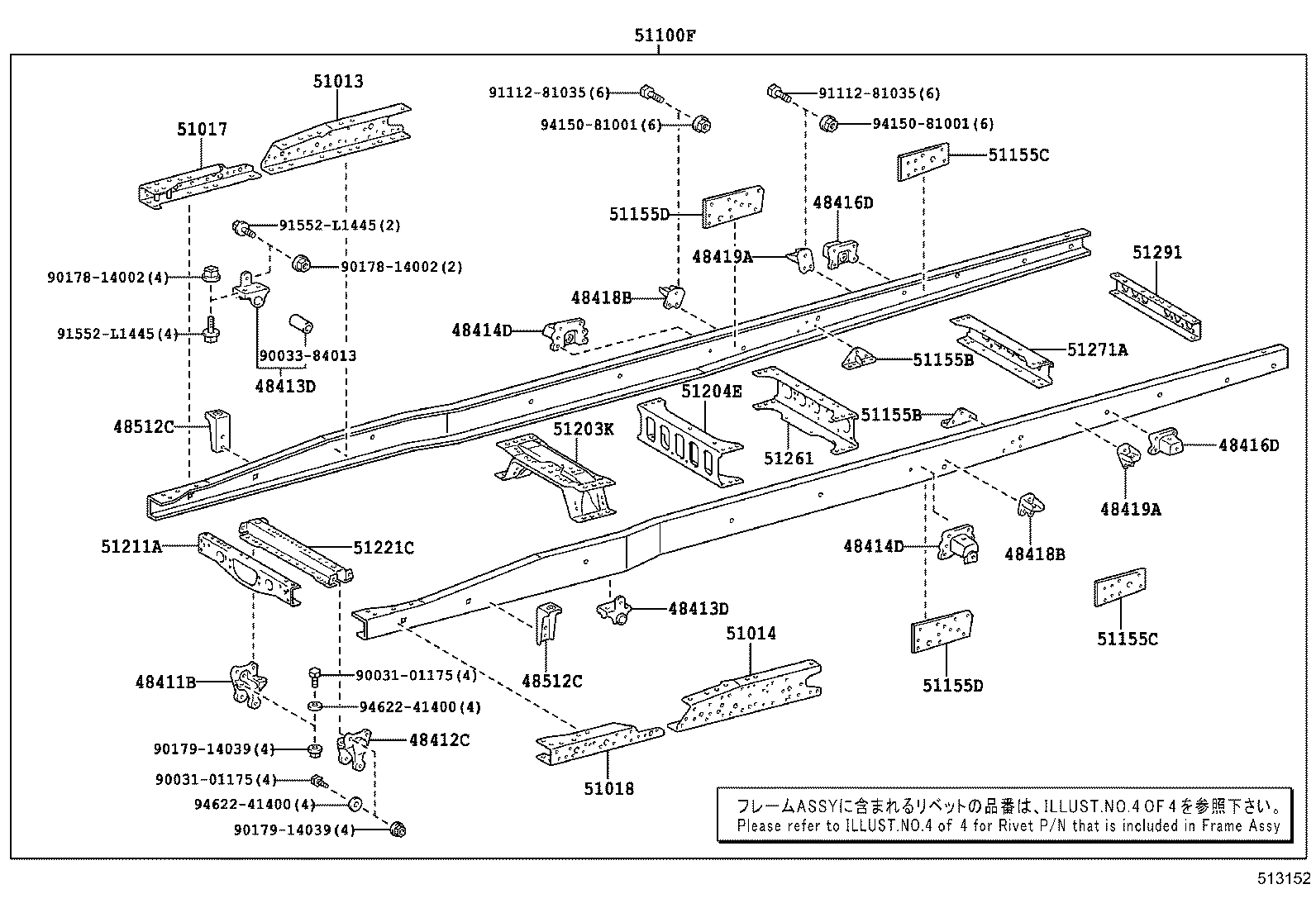

513152
513153
513154
513155
513156

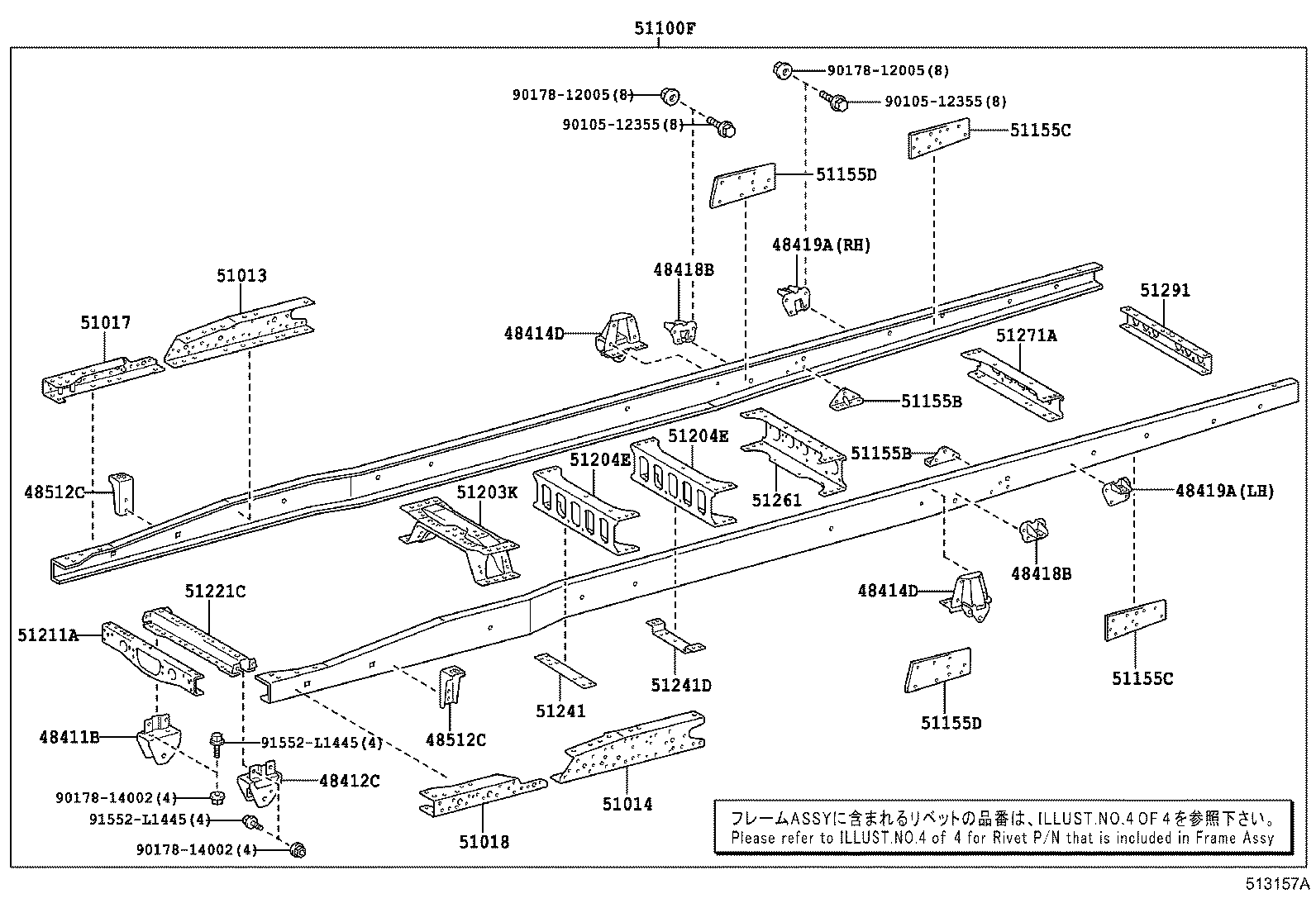

513157A

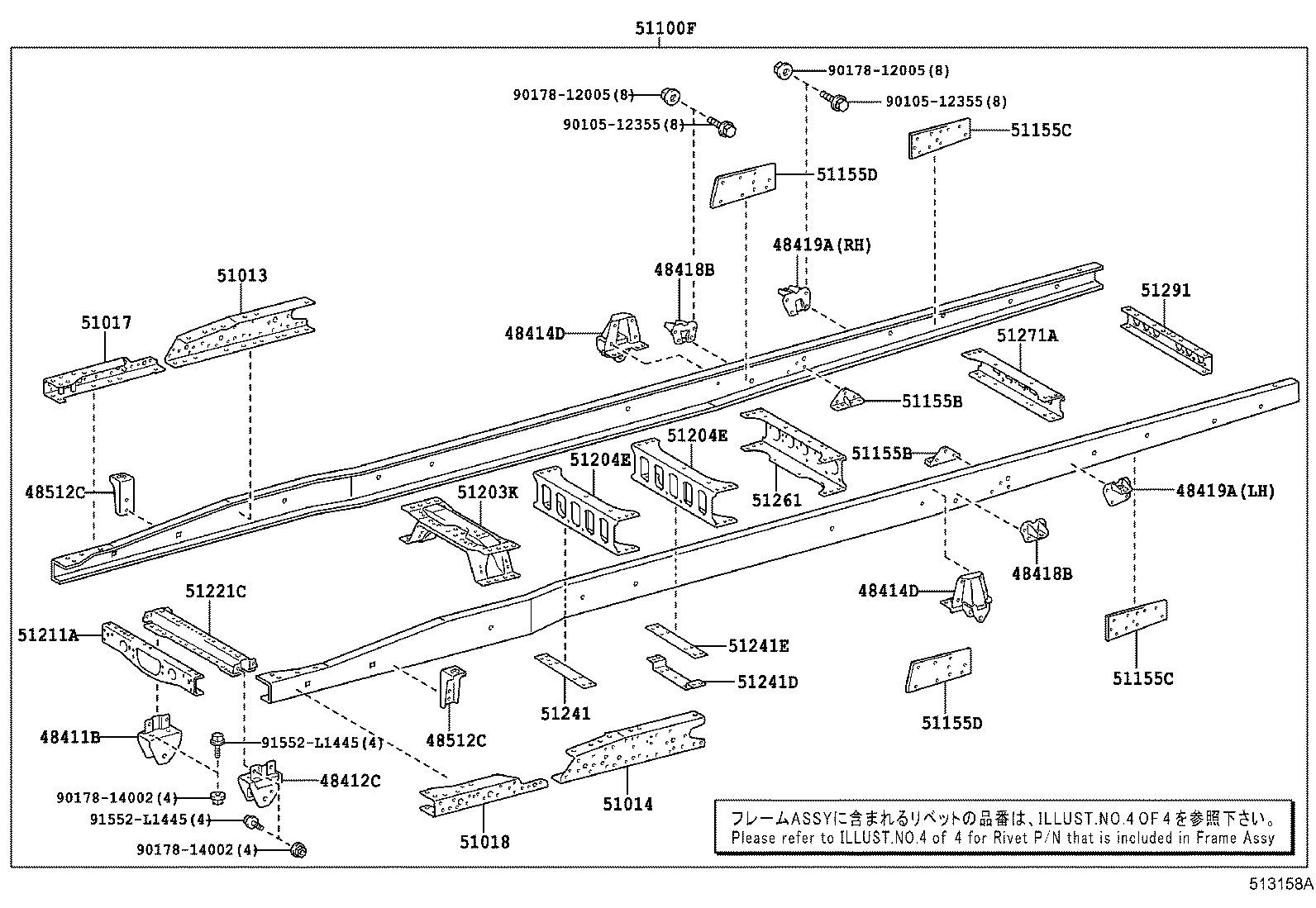

513158A

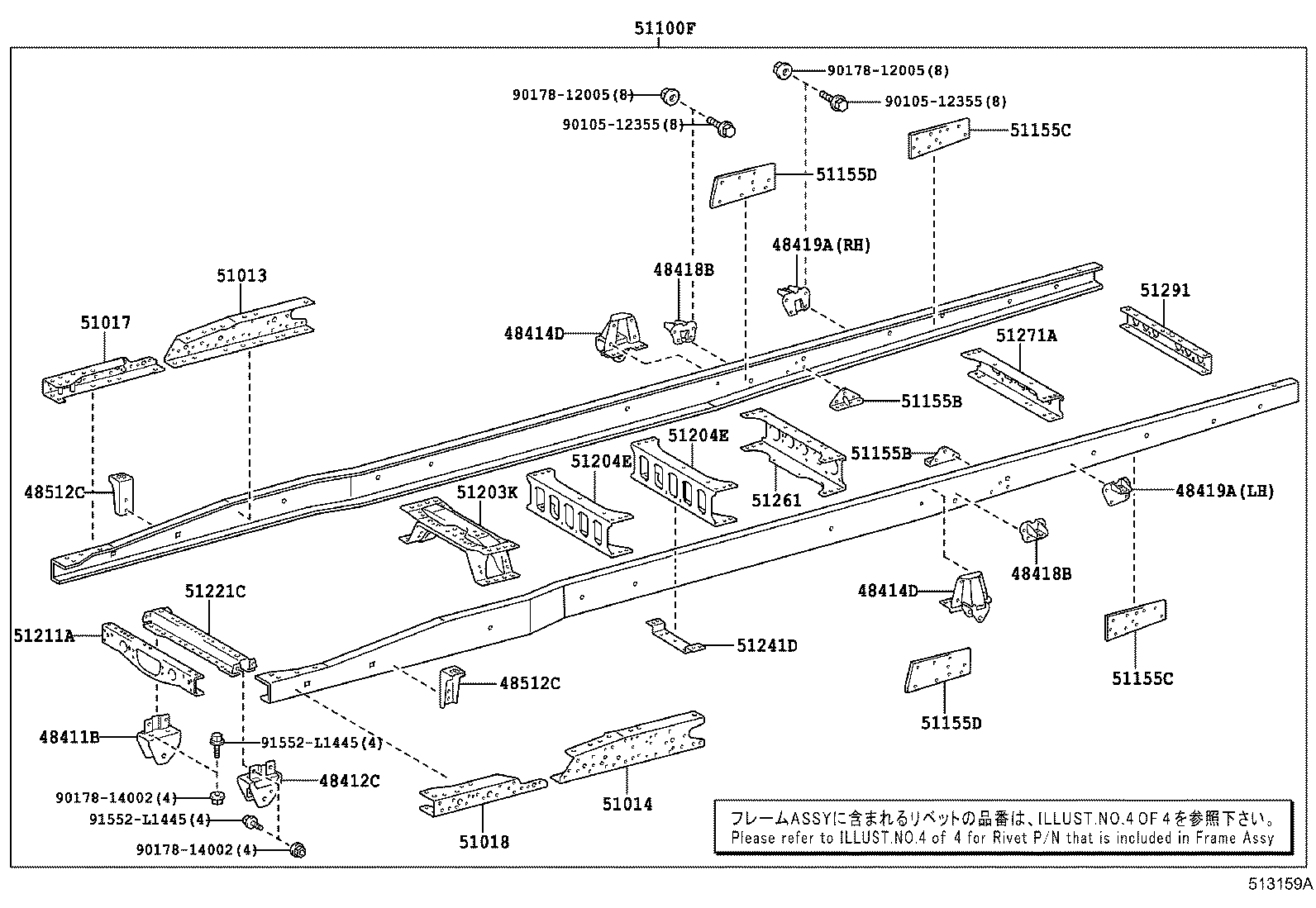

513159A

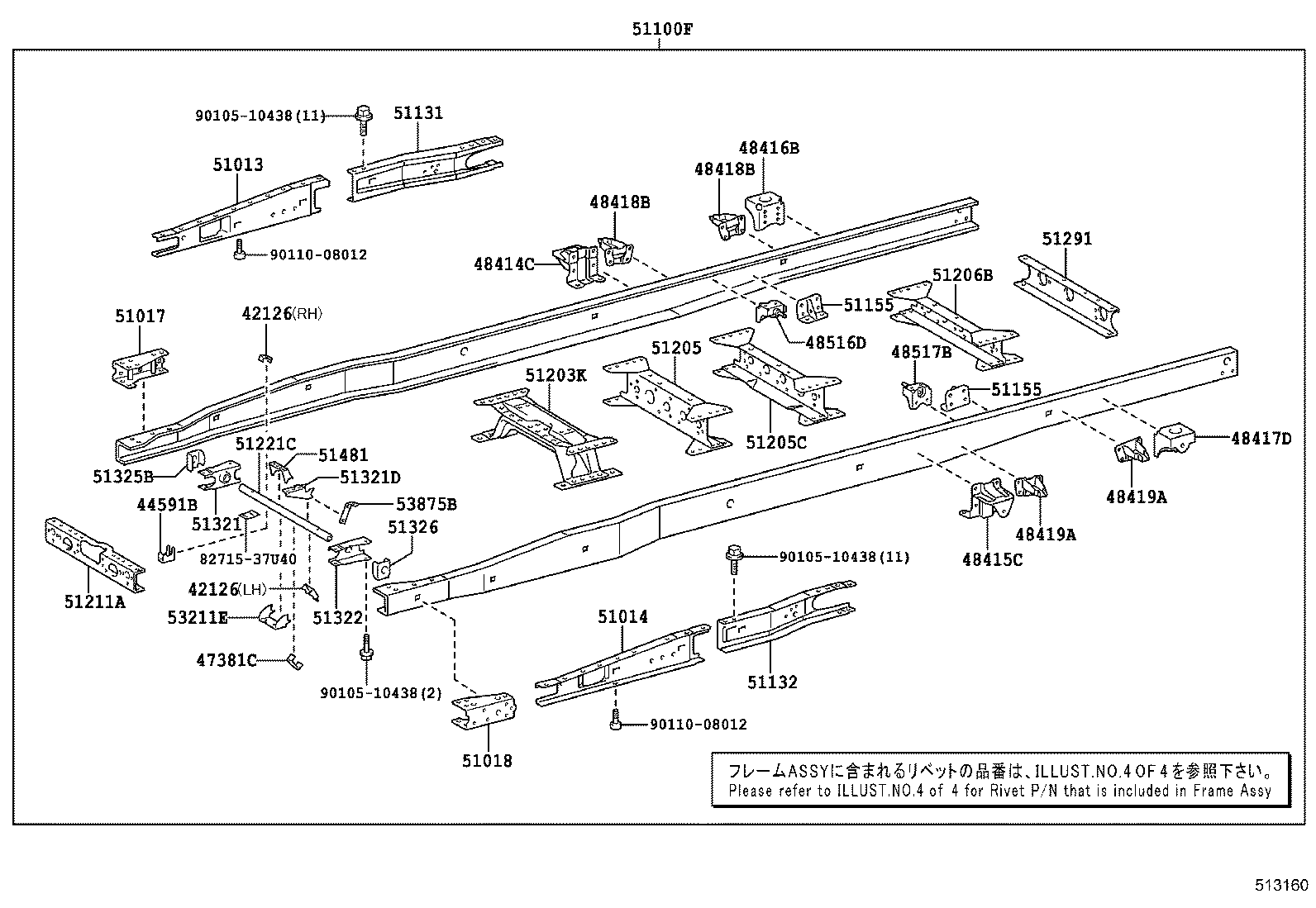

513160
513517A
513513
513513

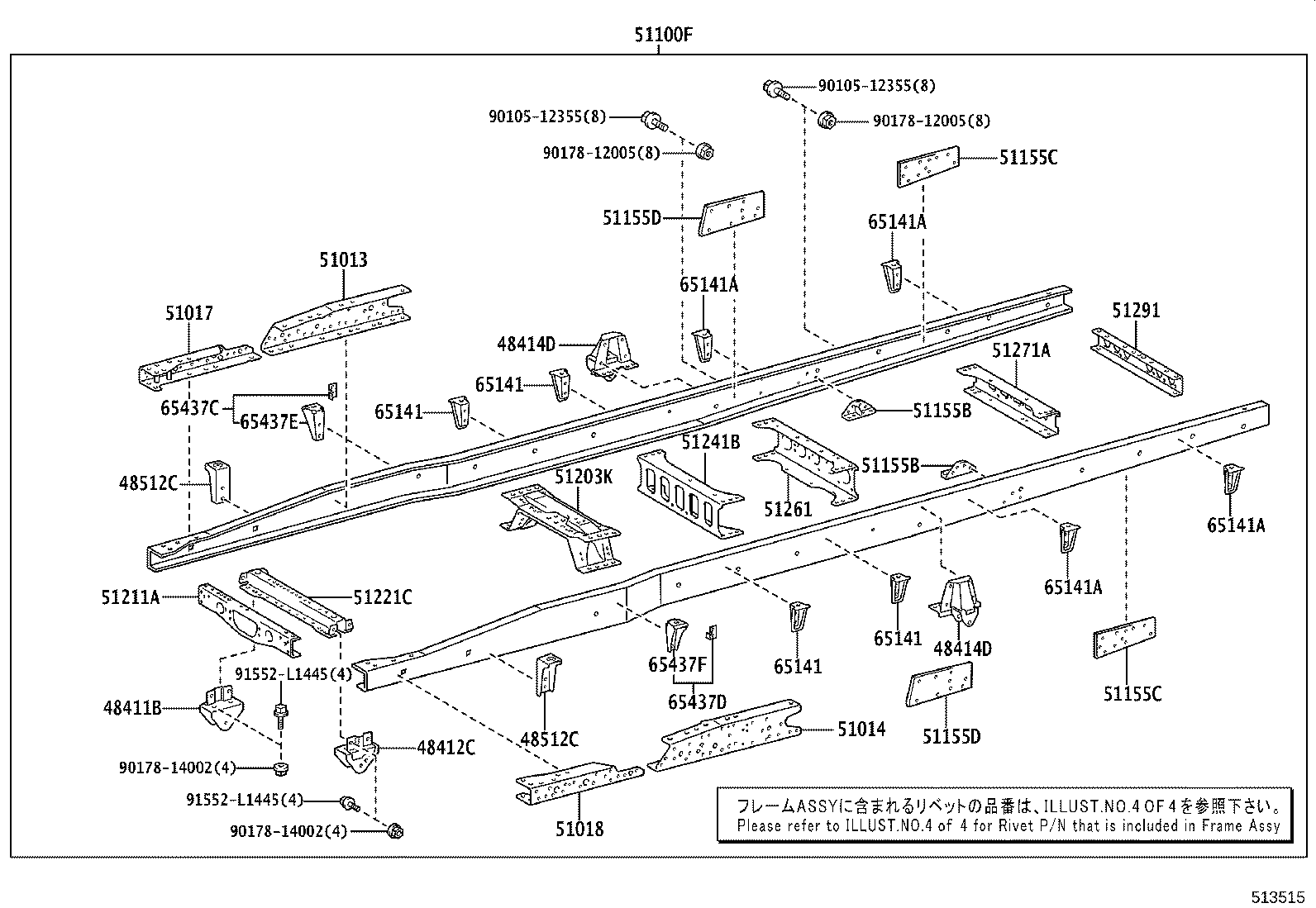

513515
513516
513511
513512

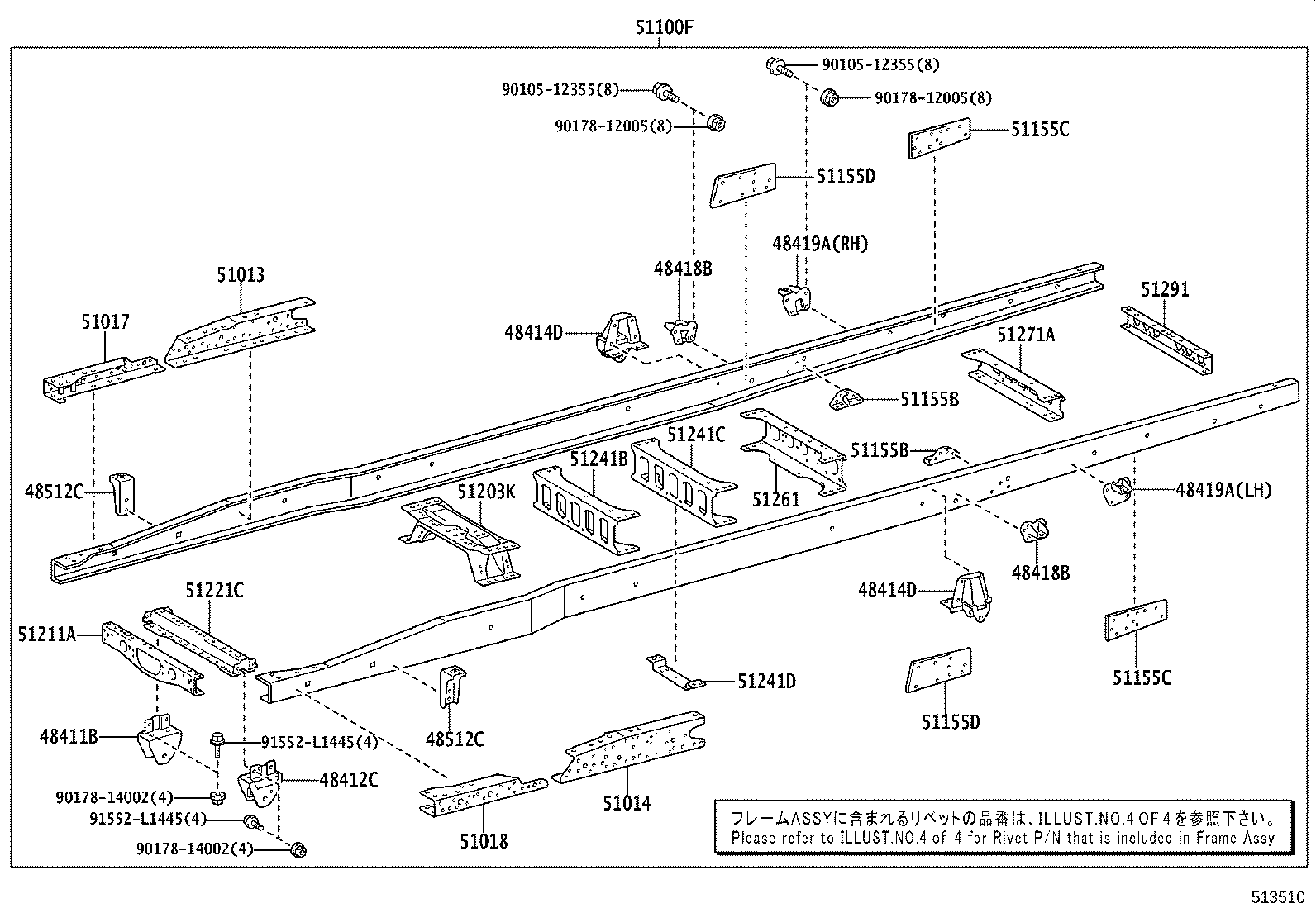

513510

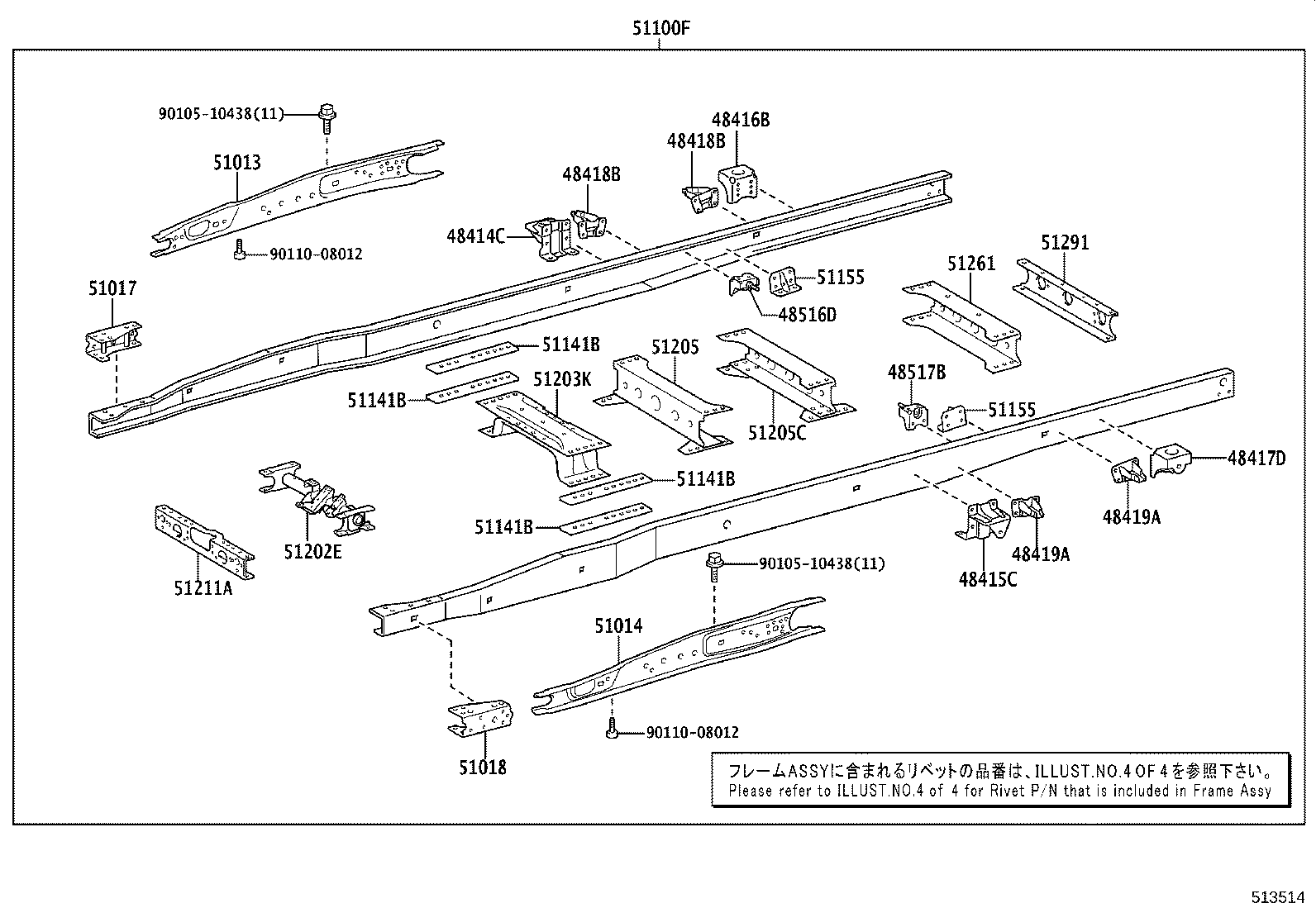

513514

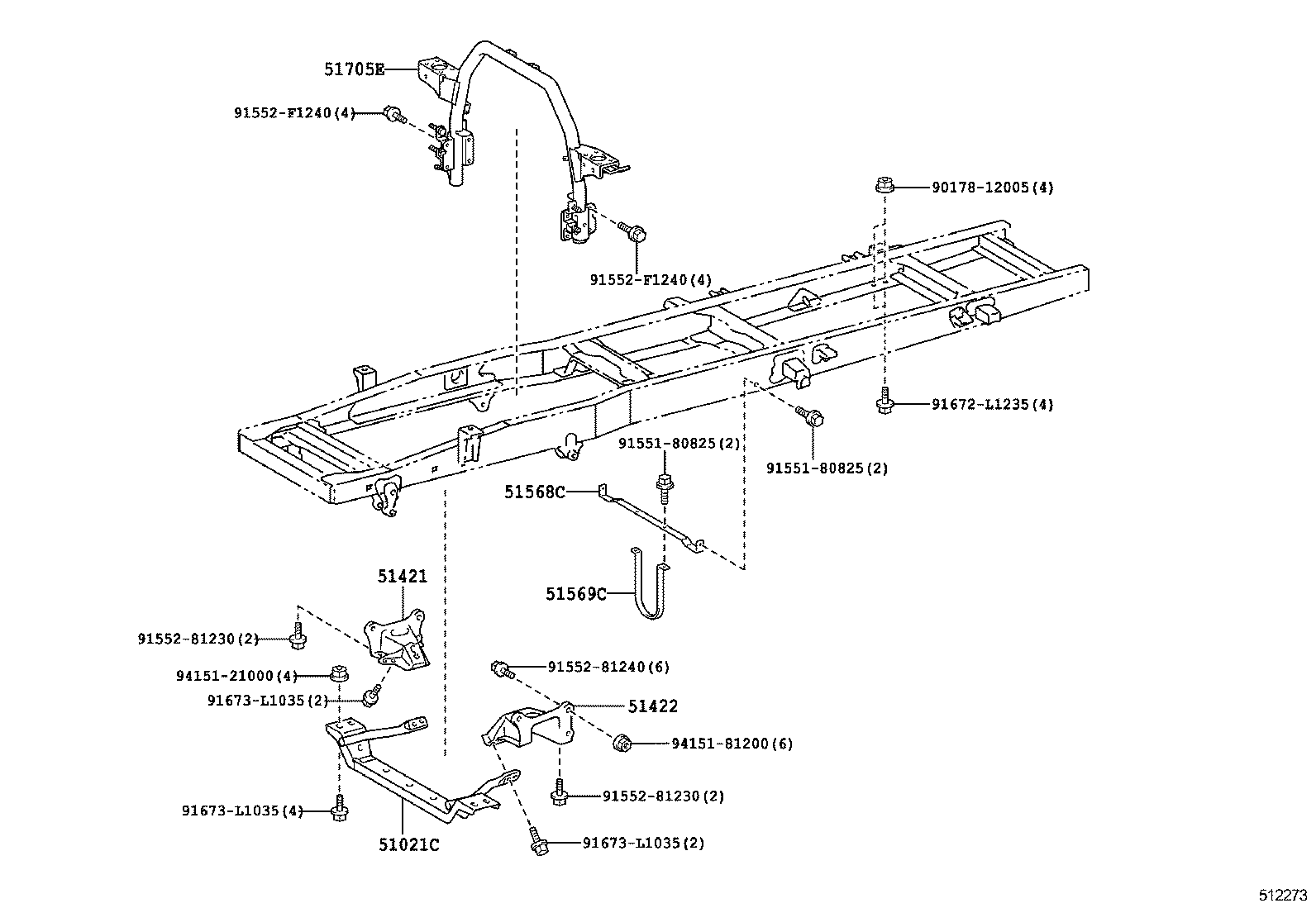

512273

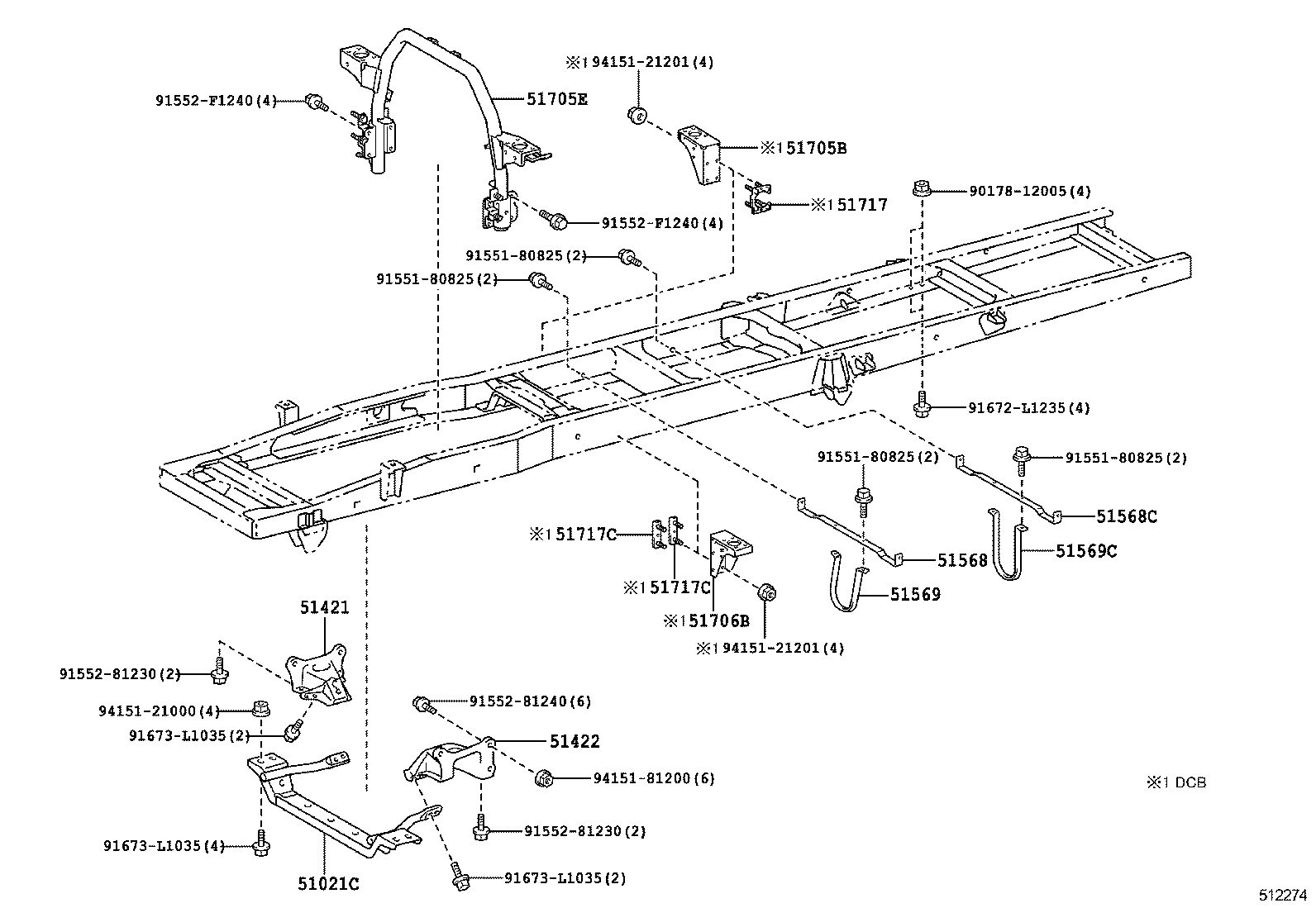

512274
512275

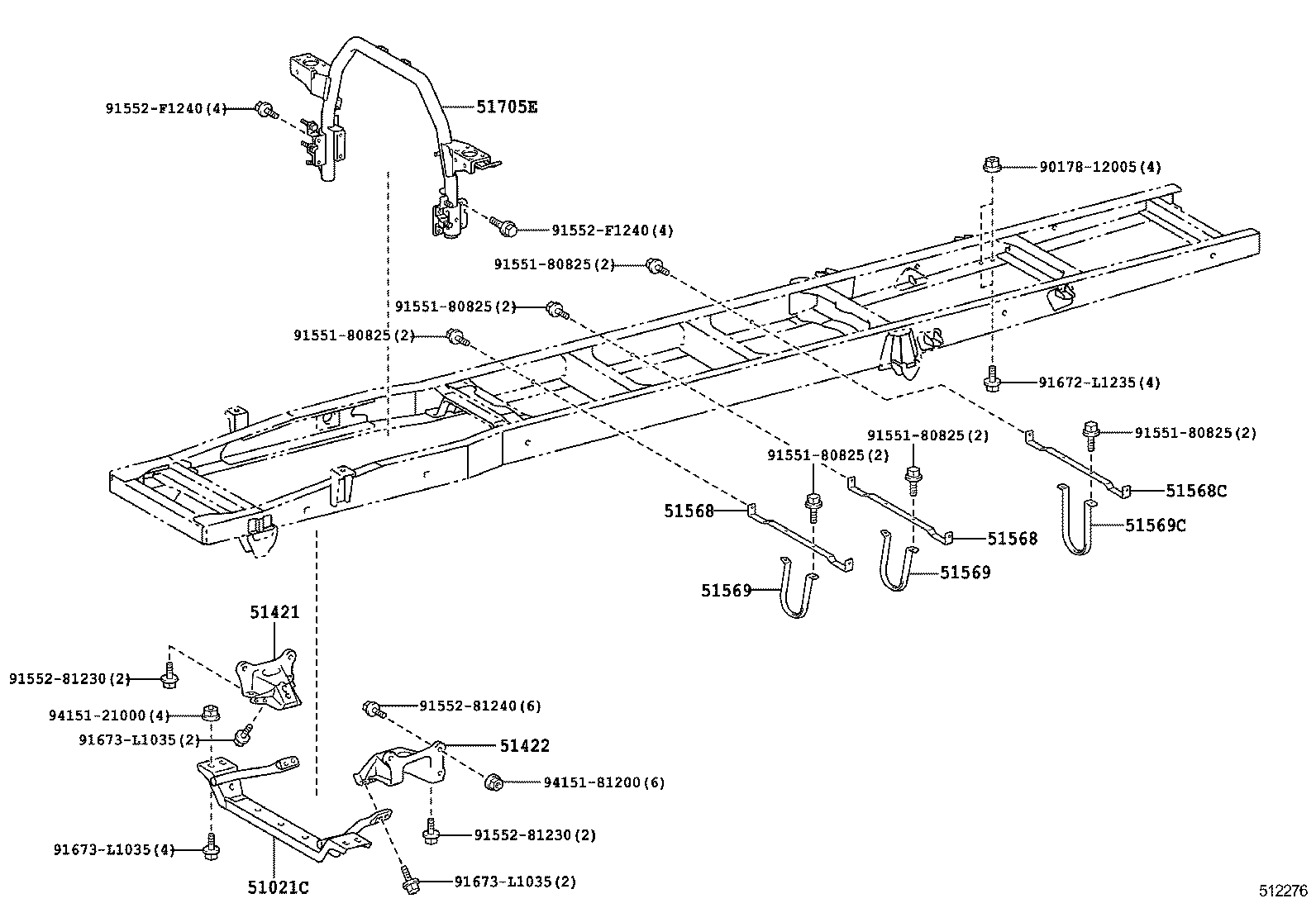

512276

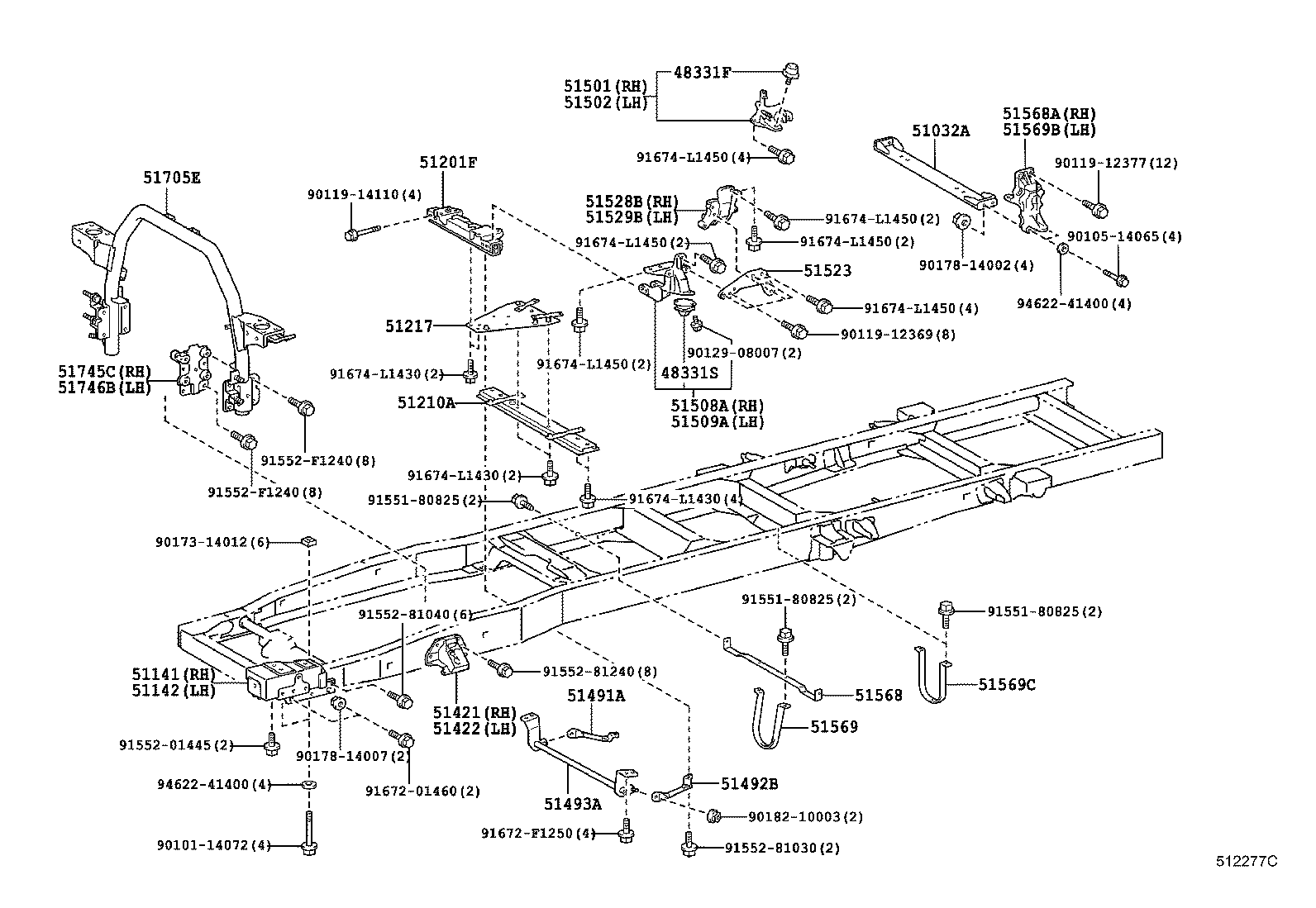

512277C

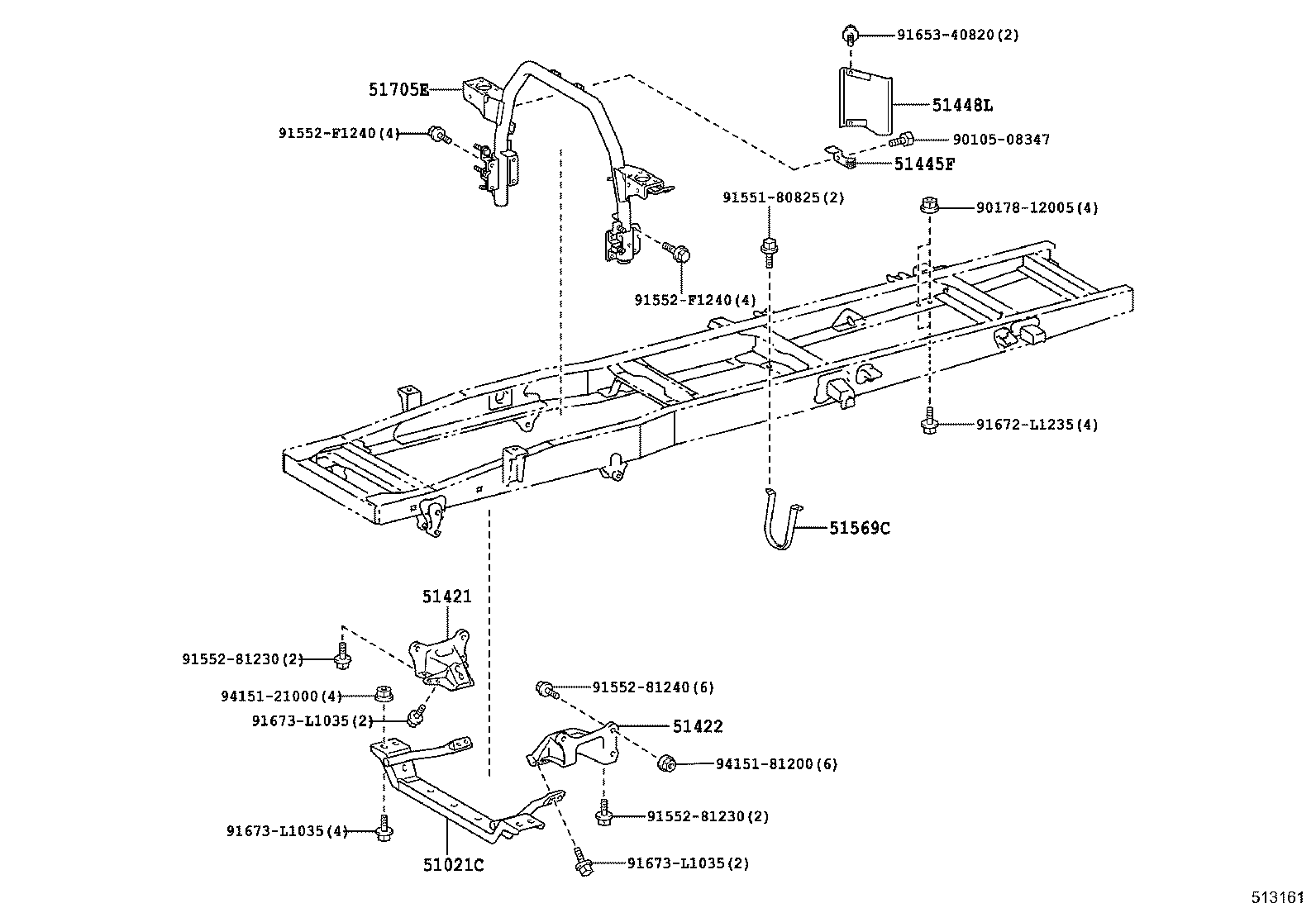

513161

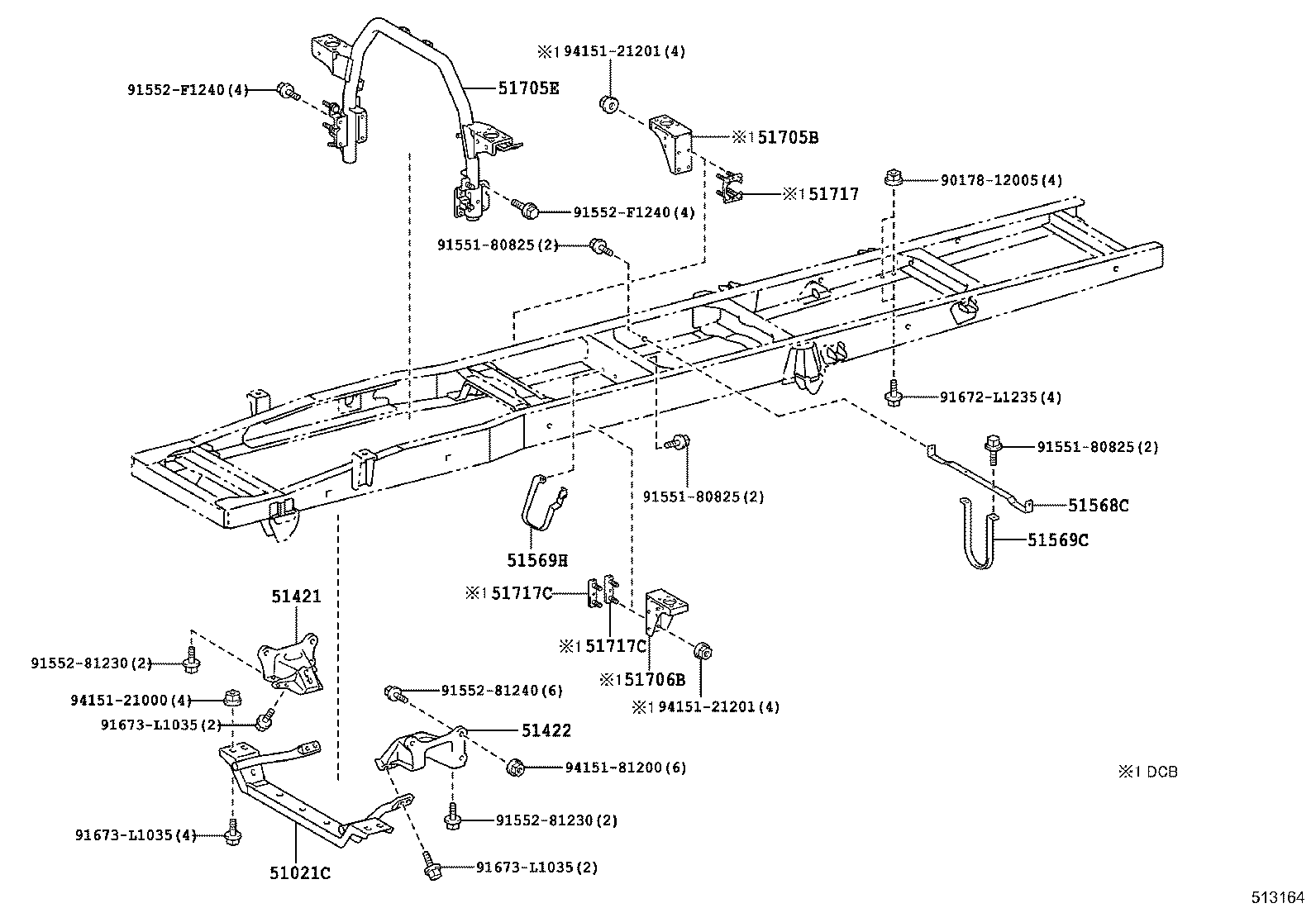

513162

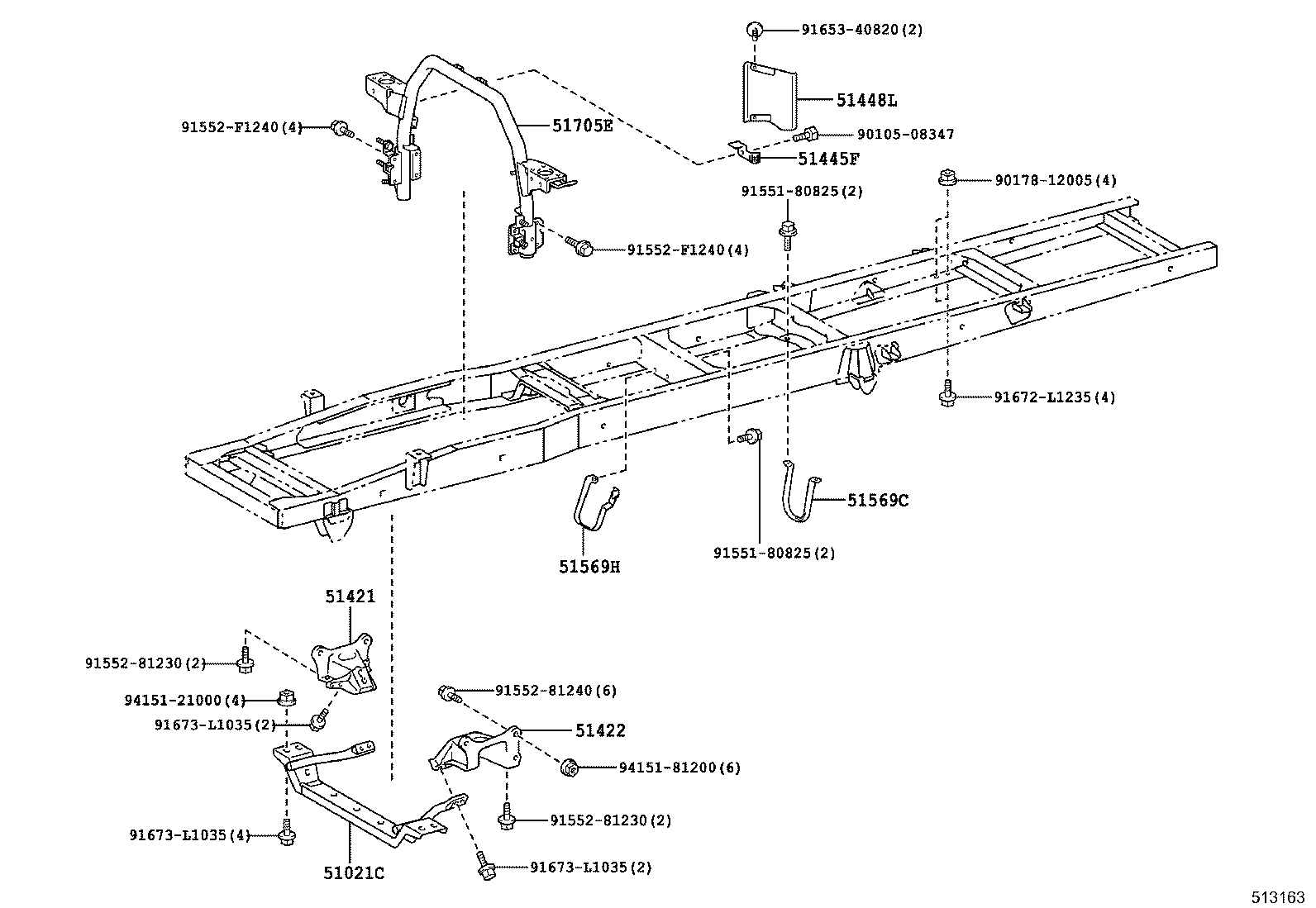

513163
513164

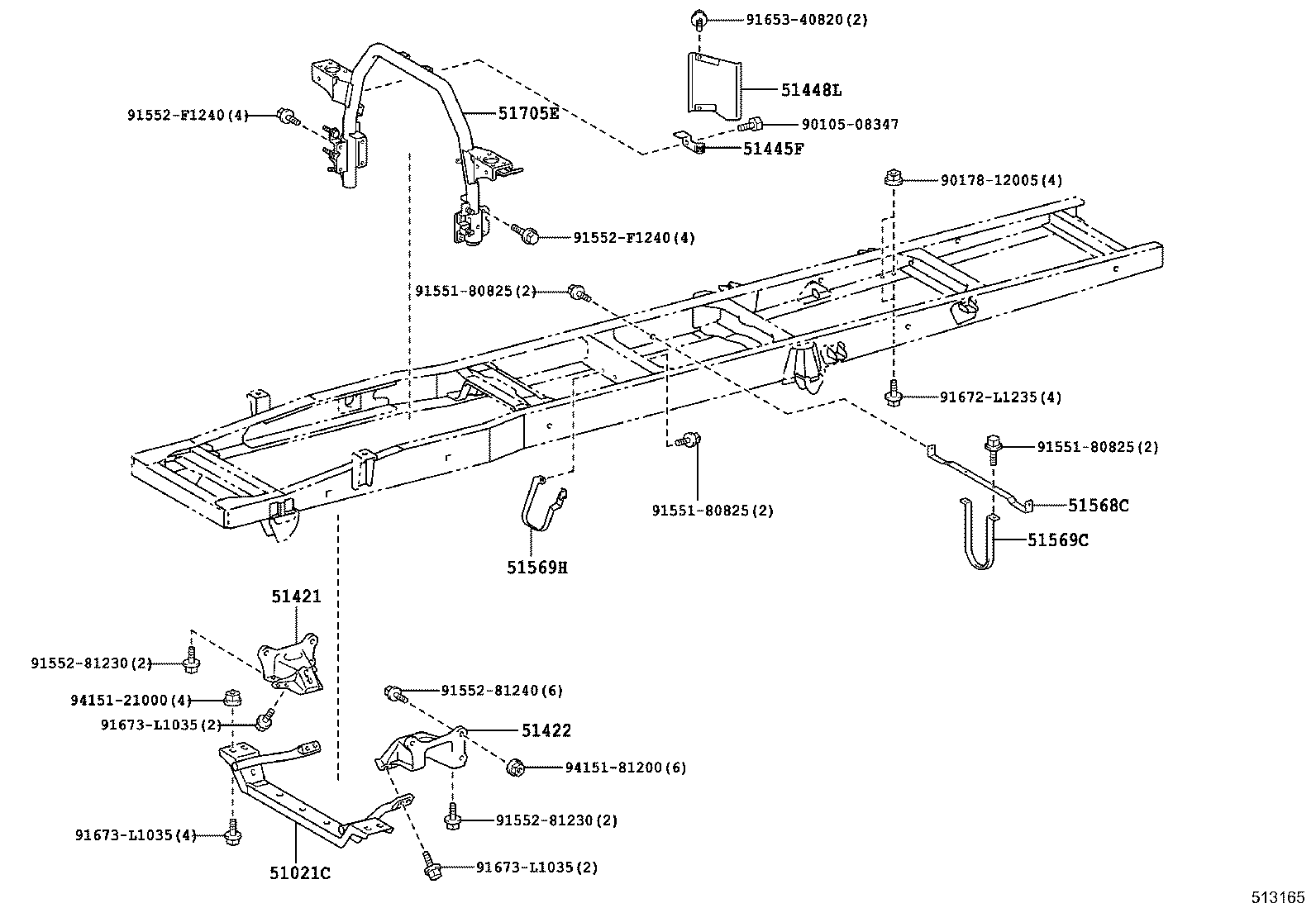

513165
513166

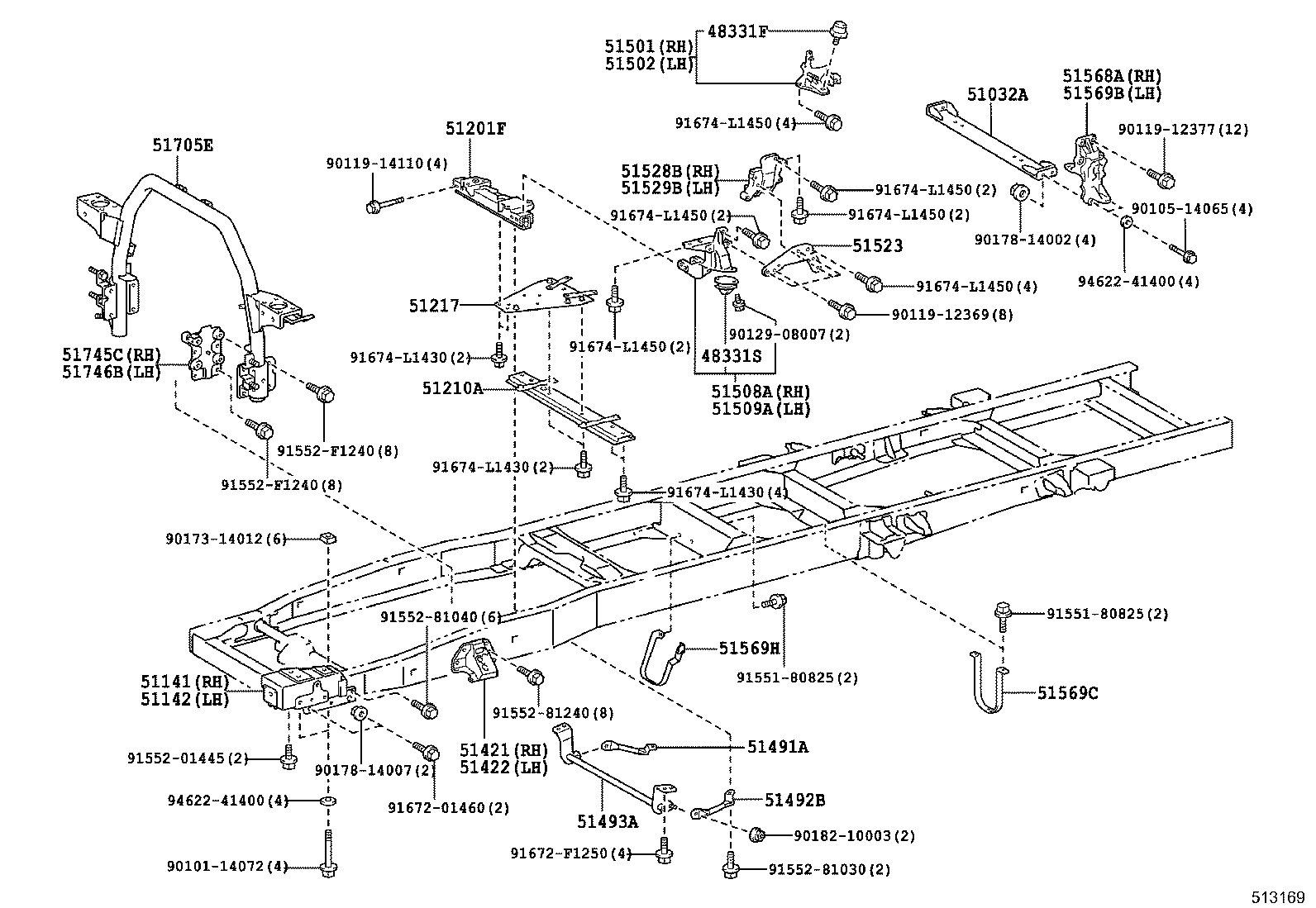

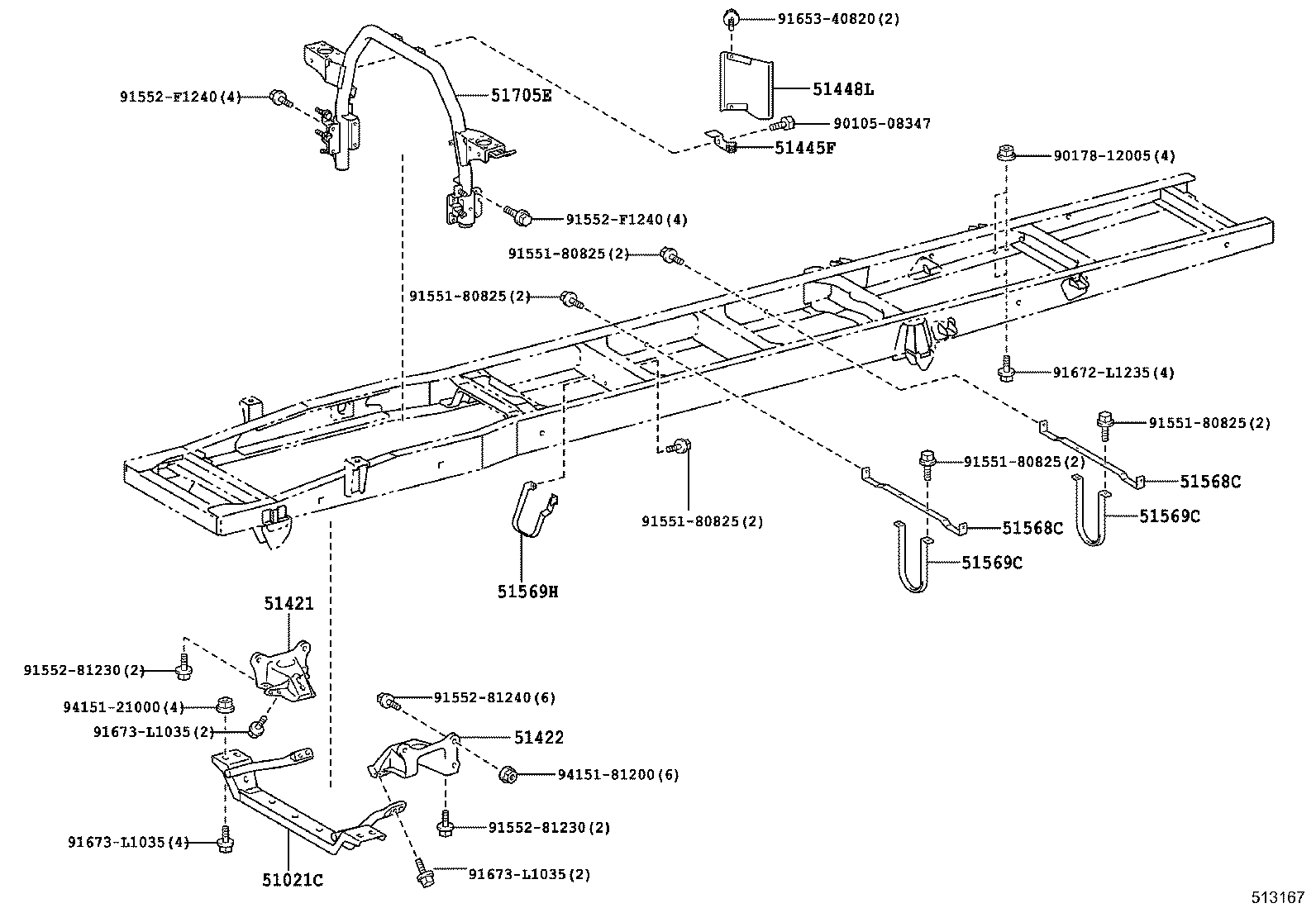

513167

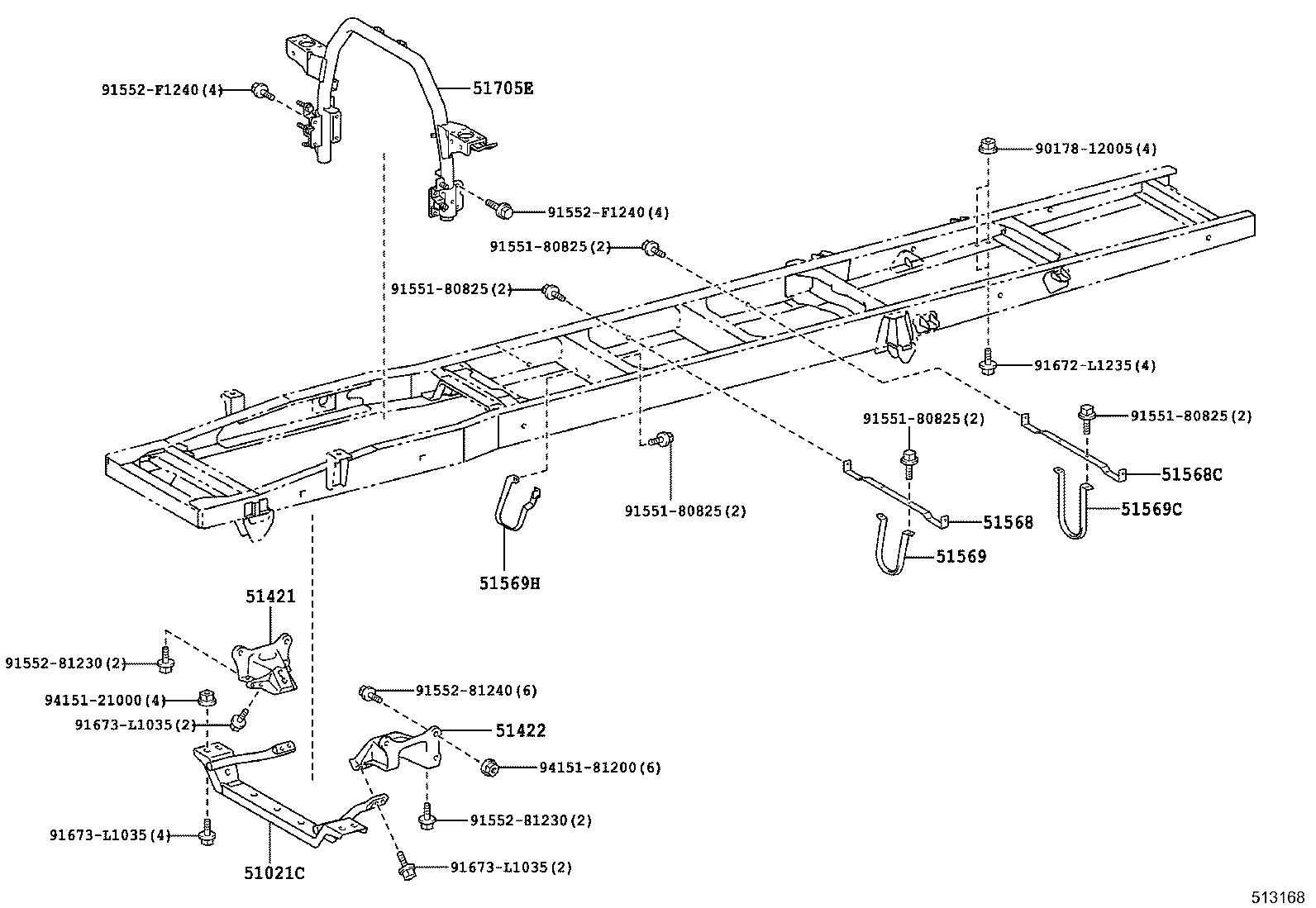

513168
513169
513518
513519

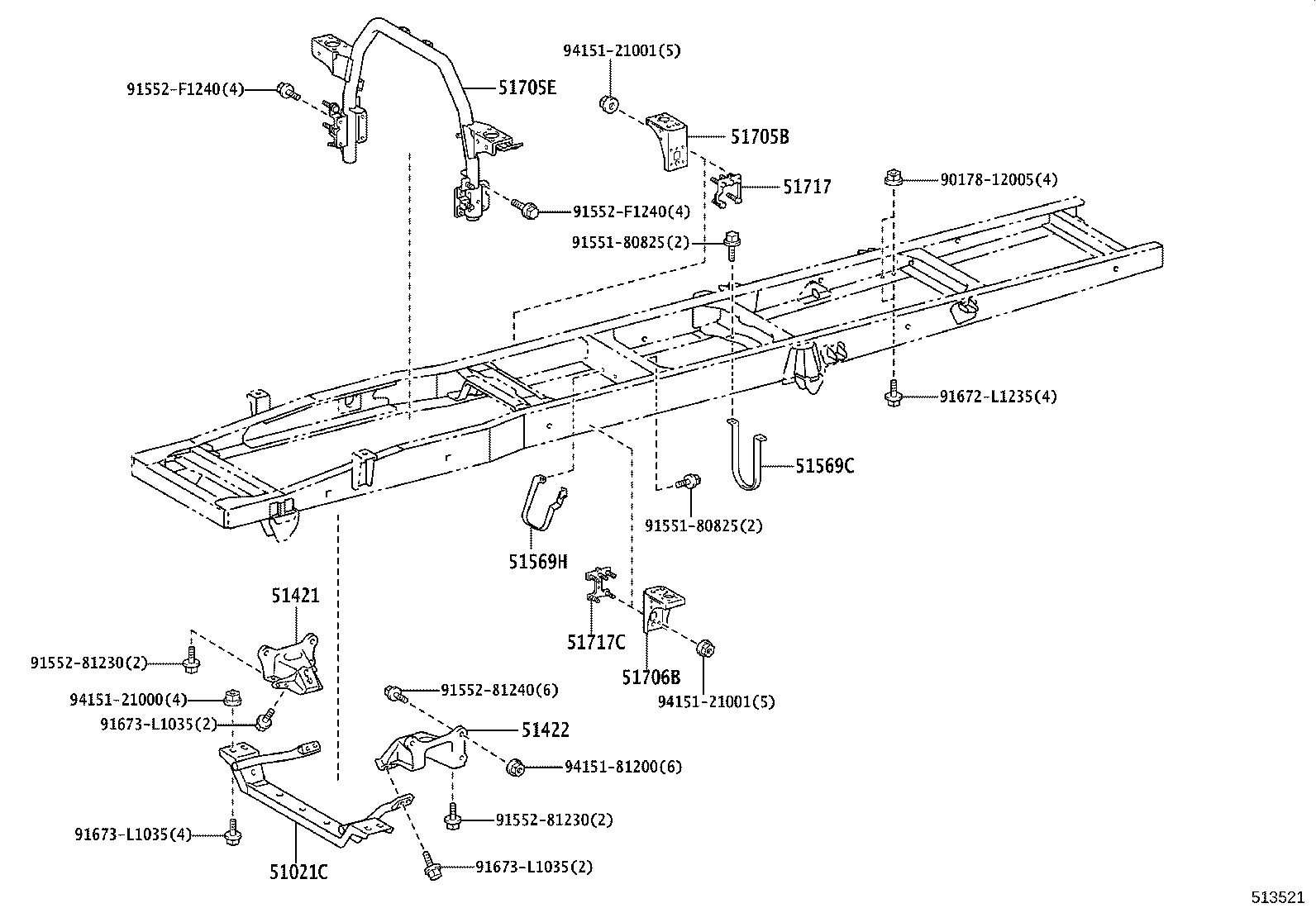

513521
513522

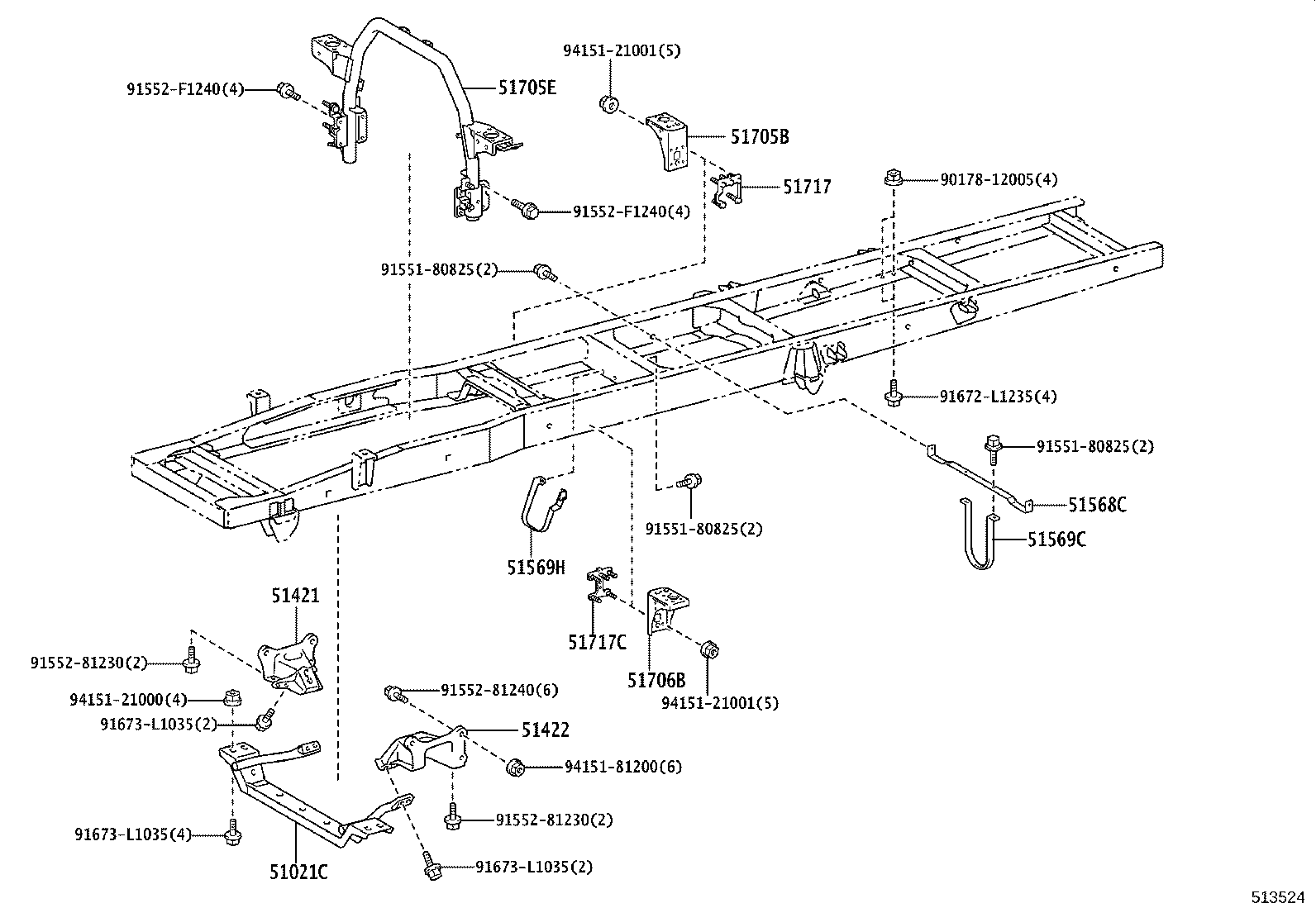

513524

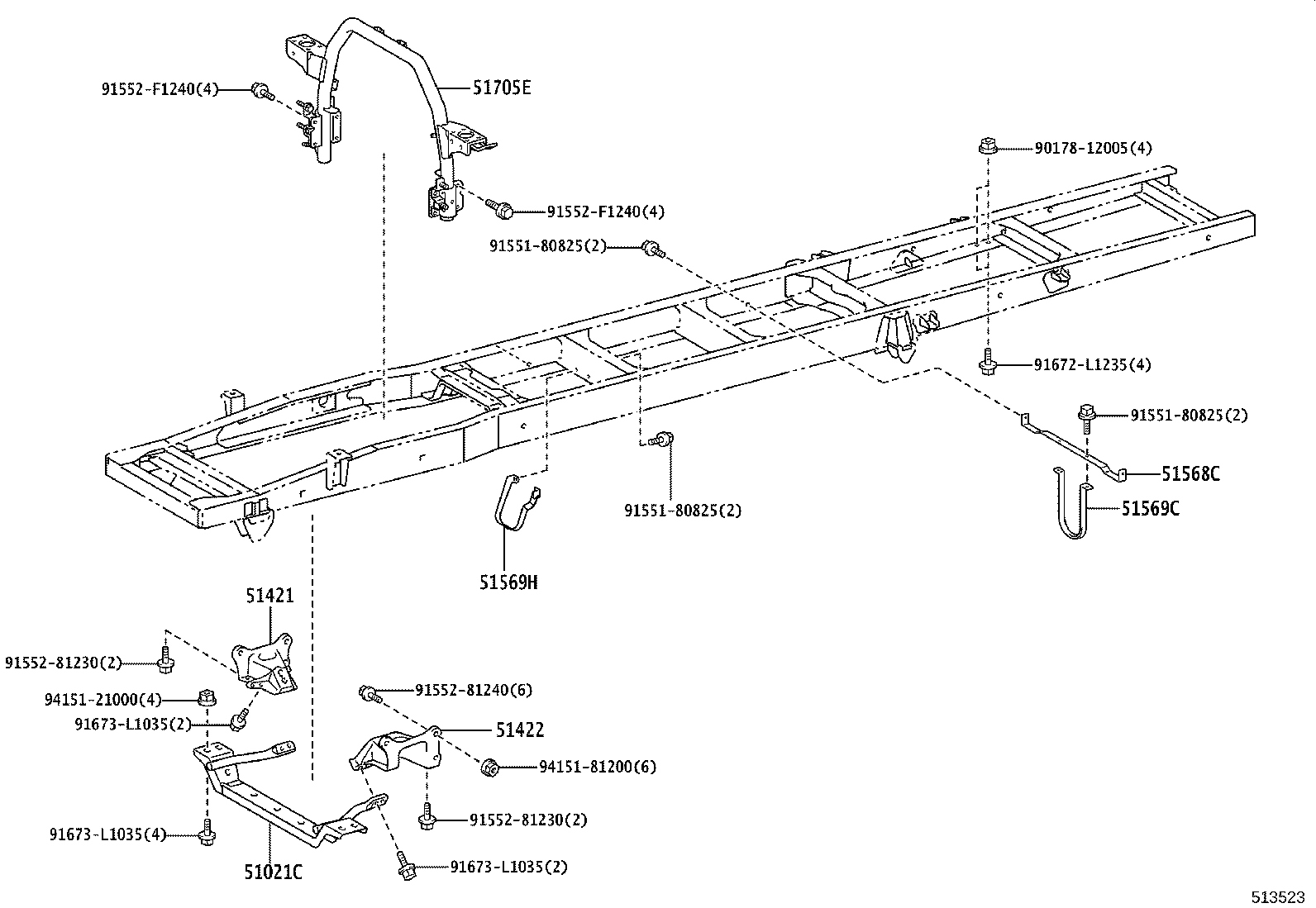

513523

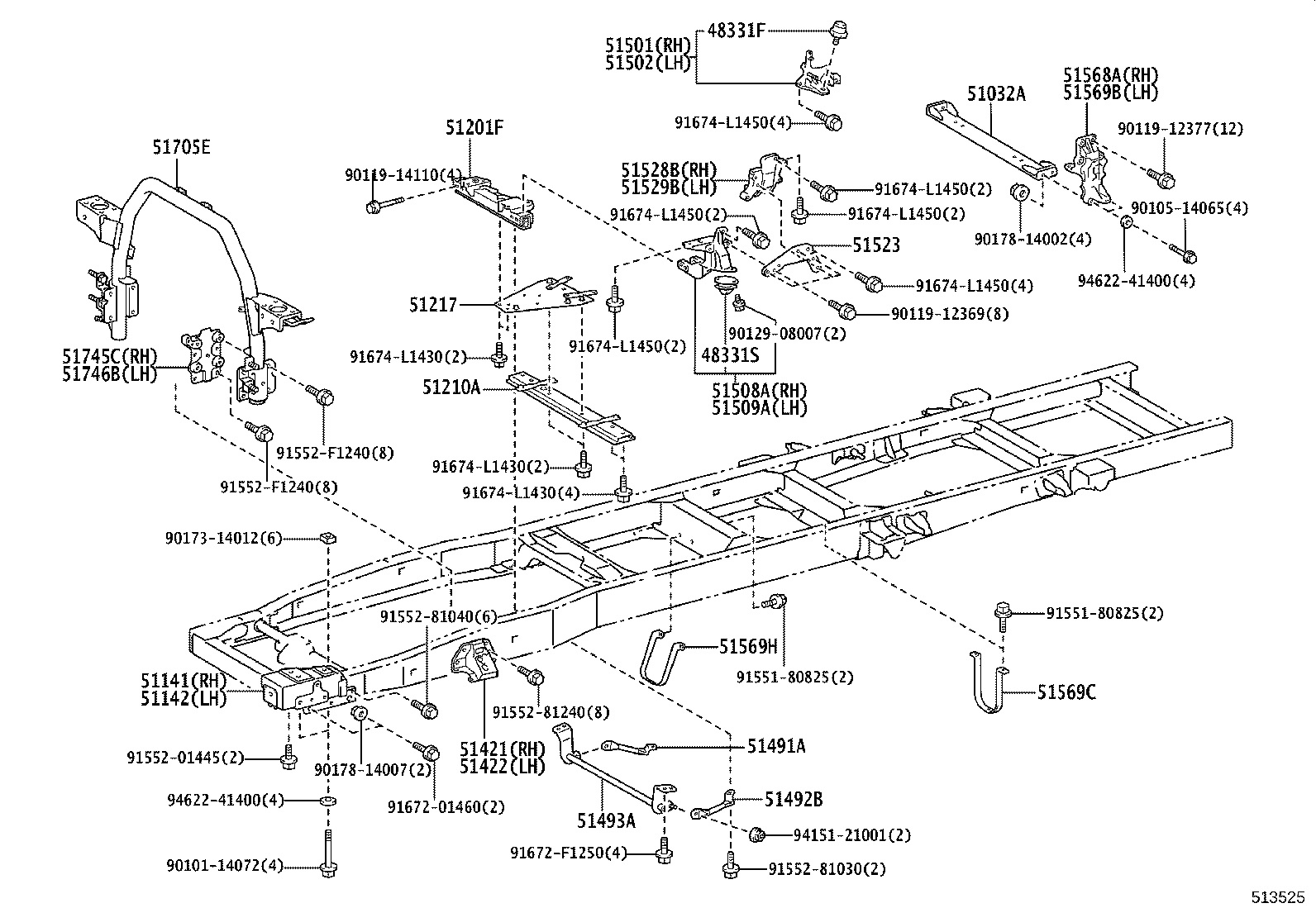

513525

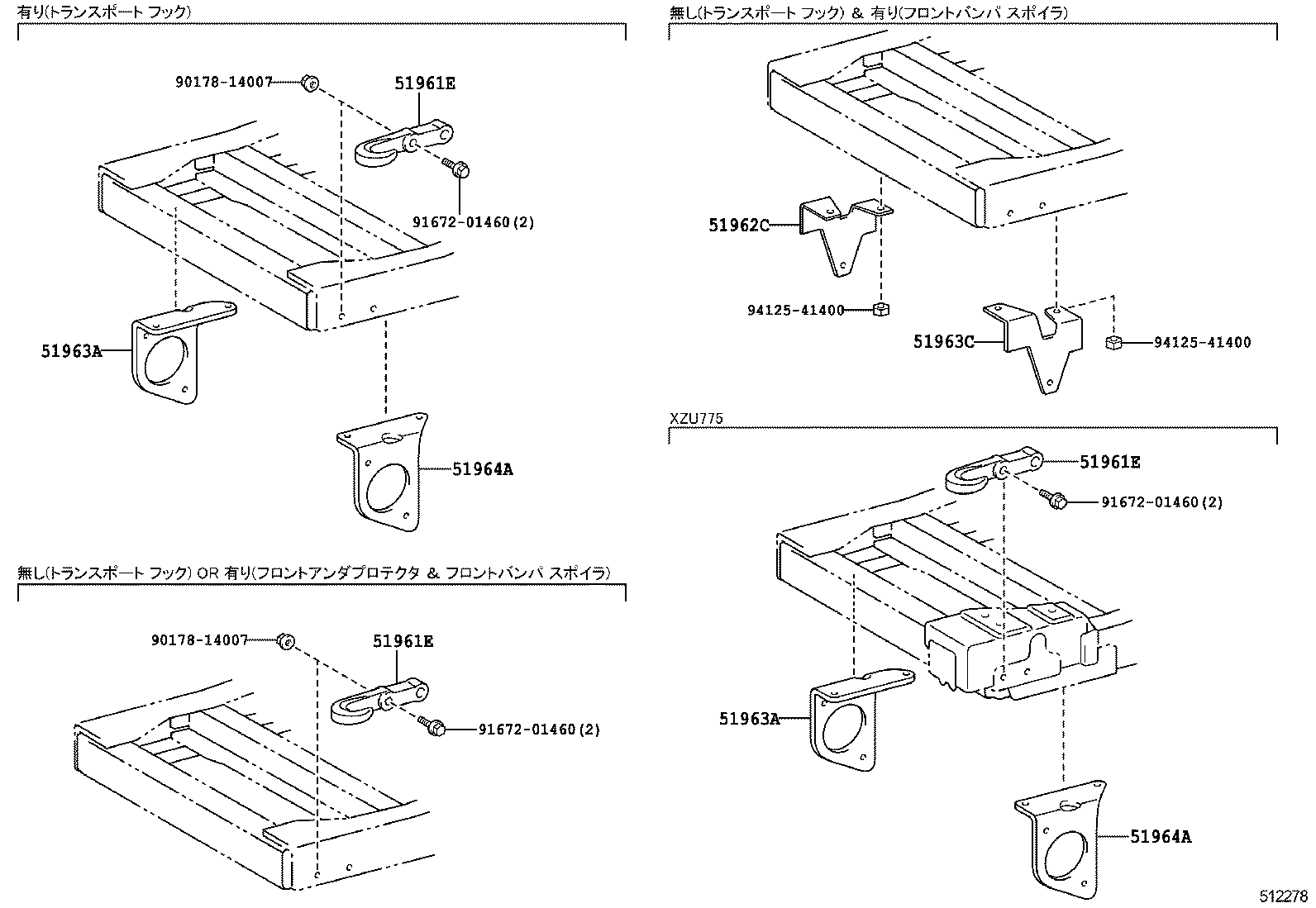

512278

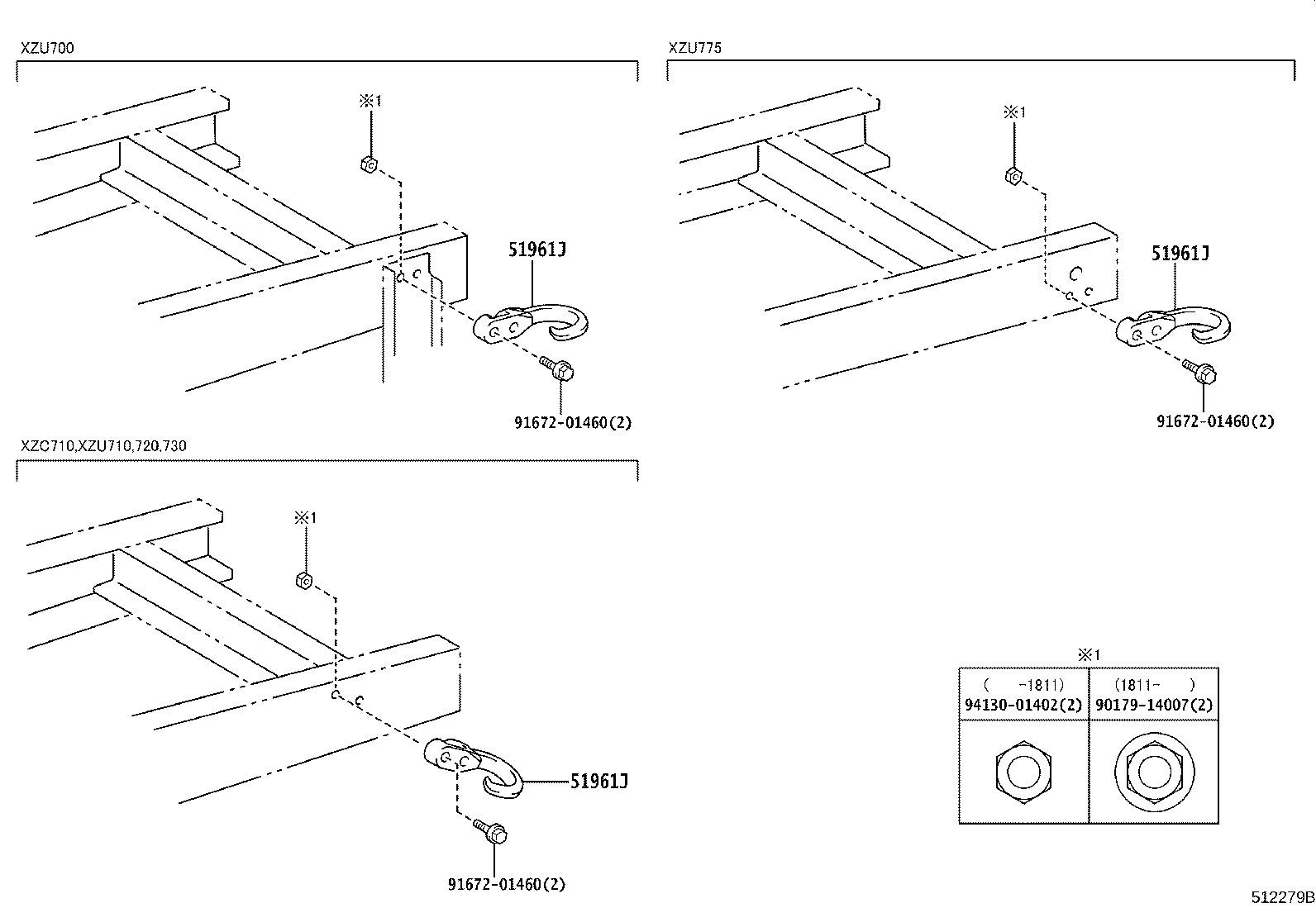

512279B
513526

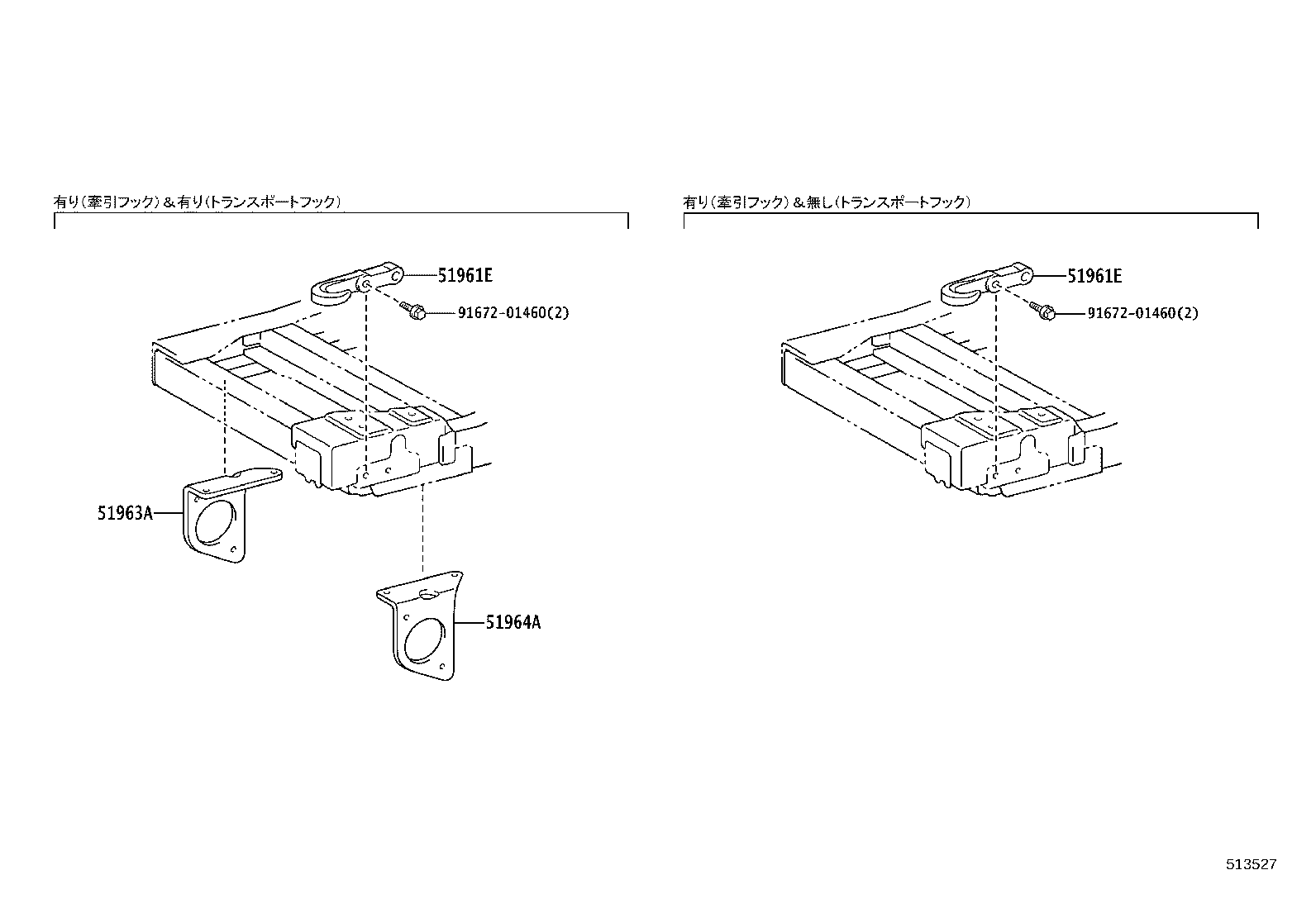

513527

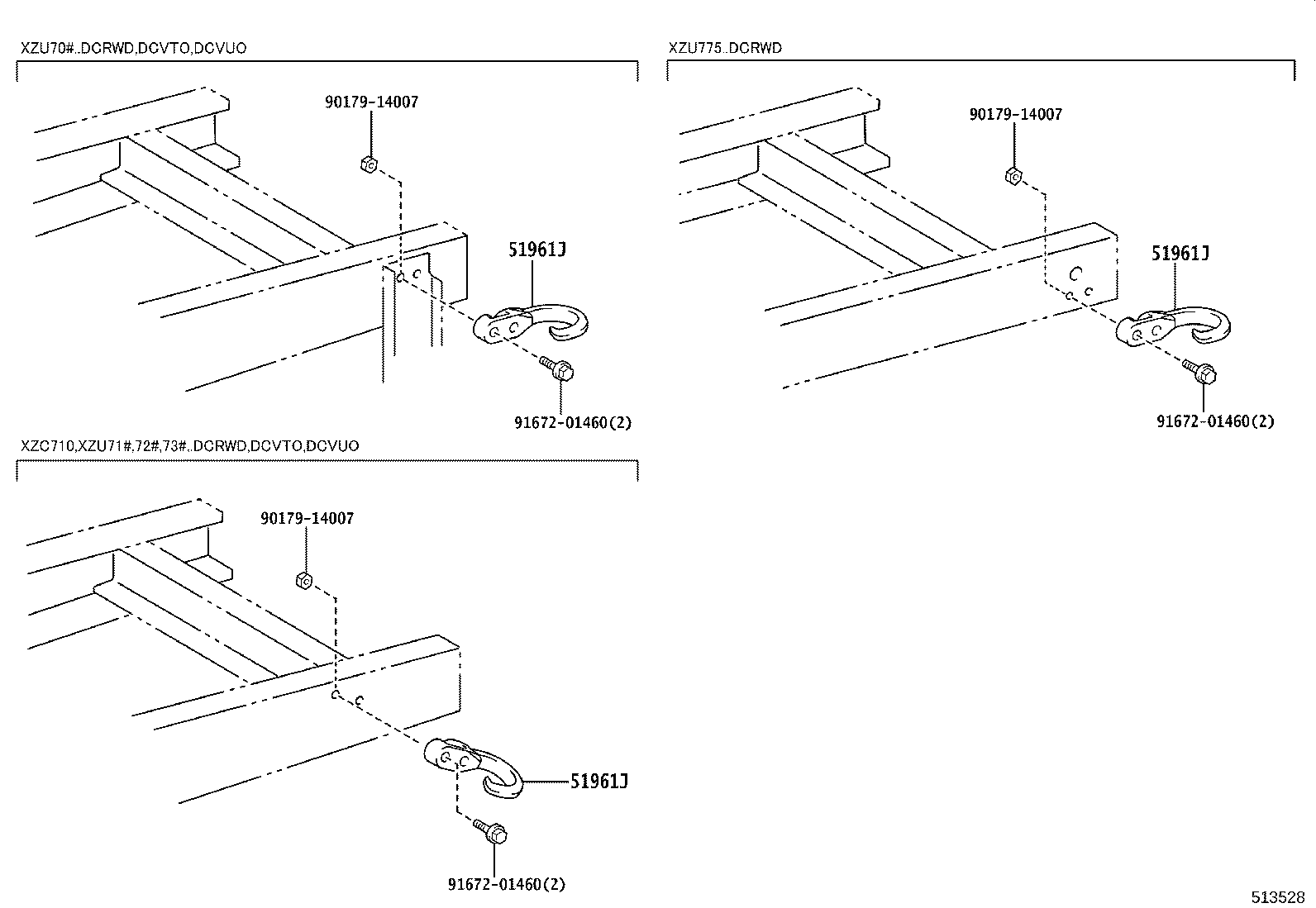

513528
512280A
Part groups
| PNC | Description |
|---|---|
| 42126 | Attachment, Brake 3 Way |
| 44591B | Bracket, Brake Actuator |
| 47381C | Bracket, Tube Clamp |
| 48331F | Bumper, Front Spring |
| 48331S | Bumper, Front Spring NO.1 |
| 48411B | Bracket, Spring, NO.1 RH |
| 48412C | Bracket, Spring, NO.1 LH |
| 48413D | Bracket, Spring, NO.2 |
| 48414C | Bracket, Spring, NO.3 RH |
| 48414D | Bracket, Spring, NO.3 |
| 48415C | Bracket, Spring, NO.3 LH |
| 48416B | Bracket, Spring, NO.4 RH |
| 48416D | Bracket, Spring, NO.4 |
| 48417D | Bracket, Spring, NO.4 LH |
| 48418B | Bracket, Spring, NO.6 |
| 48419A | Bracket, Spring, NO.7 |
| 48512C | Bracket, Front Shock Absorber, Upper |
| 48516D | Bracket Sub-assy, Rear Shock Absorber, Upper RH |
| 48517B | Bracket Sub-assy, Rear Shock Absorber, Upr LH |
| 51013 | Channel Sub-assy, Side Rail, Inner Front RH |
| 51014 | Channel Sub-assy, Side Rail, Inner Front LH |
| 51017 | Reinforcement Sub-assy, Side Rail, NO.1 RH |
| 51018 | Reinforcement Sub-assy, Side Rail, NO.1 LH |
| 51021C | Member Sub-assy, Engine Front Support |
| 51032A | Member Sub-assy, Anchor Arm Support |
| 51100F | Frame Sub-assy |
| 51131 | Rail, Front Frame, RH |
| 51132 | Rail, Front Frame, LH |
| 51141 | Reinforcement, Side Rail, RH |
| 51141B | Reinforcement, Side Rail |
| 51142 | Reinforcement, Side Rail, LH |
| 51155 | Stiffener, Frame Side Rail, Rear RH |
| 51155B | Stiffener, Frame Side Rail, Rear NO.2 |
| 51155C | Stiffener, Frame Side Rail, Rear NO.3 |
| 51155D | Stiffener, Frame Side Rail, Rear NO.1 |
| 51201F | Crossmember Sub-assy, Front Suspension |
| 51202E | Crossmember Sub-assy, Frame, NO.2 |
| 51203K | Crossmember Sub-assy, Frame, NO.3 |
| 51204E | Crossmember Sub-assy, Frame, NO.4 |
| 51205 | Crossmember Sub-assy, Frame, NO.4 |
| 51205C | Crossmember Sub-assy, Frame, NO.5 |
| 51206B | Crossmember Sub-assy, Frame, NO.6 |
| 51210A | Member Assy, Front Suspension |
| 51211A | Crossmember, Frame, Front |
| 51217 | Reinforcement, Front Crossmember, Lower RH |
| 51221C | Crossmember, Frame, NO.2 |
| 51241 | Bracket, Center Bearing Support |
| 51241B | Crossmember, Frame, NO.4 |
| 51241C | Crossmember, Frame, NO.5 |
| 51241D | Bracket, Center Bearing Support, NO.1 |
| 51241E | Bracket, Center Bearing Support, NO.2 |
| 51261 | Crossmember, Frame, NO.6 |
| 51271A | Crossmember, Frame, NO.7 |
| 51291 | Crossmember, Frame, Rear |
| 51321 | Gusset, Crossmember, NO.2 RH |
| 51321D | Bracket, Engine Rear Crossmember |
| 51322 | Gusset, Crossmember, NO.2 LH |
| 51325B | Retainer, Frame NO.2 Crossmember, RH |
| 51326 | Retainer, Frame NO.2 Crossmember, LH |
| 51421 | Bracket, Engine Front Mounting, RH |
| 51422 | Bracket, Engine Front Mounting, LH |
| 51445F | Bracket, Engine Rear Cover |
| 51448L | Shutter, Engine Rear Side |
| 51481 | Bracket, Power Steering Tube Clamp |
| 51491A | Bar, Under Guard, Front NO.1 |
| 51492B | Bar, Under Guard, Front NO.2 |
| 51493A | Bracket, Under Guard, Front NO.1 |
| 51501 | Support Sub-assy, Suspension Arm, RH |
| 51502 | Support Sub-assy, Suspension Arm, LH |
| 51508A | Bracket Sub-assy, Lower Arm, RH |
| 51509A | Bracket Sub-assy, Lower Arm, LH |
| 51523 | Reinforcement, Upper Control Arm Support, RH |
| 51528B | Bracket, Lower Arm Support, Rear RH |
| 51529B | Bracket, Lower Arm Support, Rear LH |
| 51568 | Bracket, Propeller Shaft Guard |
| 51568A | Support, Anchor Arm, Lower RH |
| 51568C | Bracket, Propeller Shaft Guard |
| 51569 | Guard, Propeller Shaft |
| 51569B | Support, Anchor Arm, Lower LH |
| 51569C | Guard, Propeller Shaft |
| 51569H | Guard, Propeller Shaft |
| 51705B | Bracket Sub-assy, Cab Mounting, NO.3 RH |
| 51705E | Bracket Sub-assy, Cab Rear Mounting |
| 51706B | Bracket Sub-assy, Cab Mounting, NO.3 LH |
| 51717 | Plate, Body Support Bracket |
| 51717C | Plate, Body Support Bracket |
| 51745C | Gusset, Cab Mounting, NO.3 RH |
| 51746B | Gusset, Cab Mounting, NO.3 LH |
| 51961E | Hook, Front |
| 51961J | Hook, Rear |
| 51962C | Retainer, Front Hook |
| 51963A | Hook, Transport, Front RH |
| 51963C | Retainer, Front Hook, LH |
| 51964A | Hook, Transport, Front LH |
| 53211E | Support, Radiator |
| 53875B | Bracket, Air Duct Clamp |
| 65141 | Support, Main Sill |
| 65141A | Support, Main Sill |
| 65437C | Support, Rear Body Guard Frame, RH |
| 65437D | Support, Rear Body Guard Frame, LH |
| 65437E | Support, Rear Body Guard Frame, RH |
| 65437F | Support, Rear Body Guard Frame, LH |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
