Toyota Dyna/Toyoace
1999-05 → 2007-05 · chassis BU3##,BZU3##,RZU3##,XZU3## · catalogue 751170 · Japan
Discontinued model
Data version 2007-10
Power Take-off Case & Gear
123 part groups · 49 illustrations
Illustrations
360484A
360484A

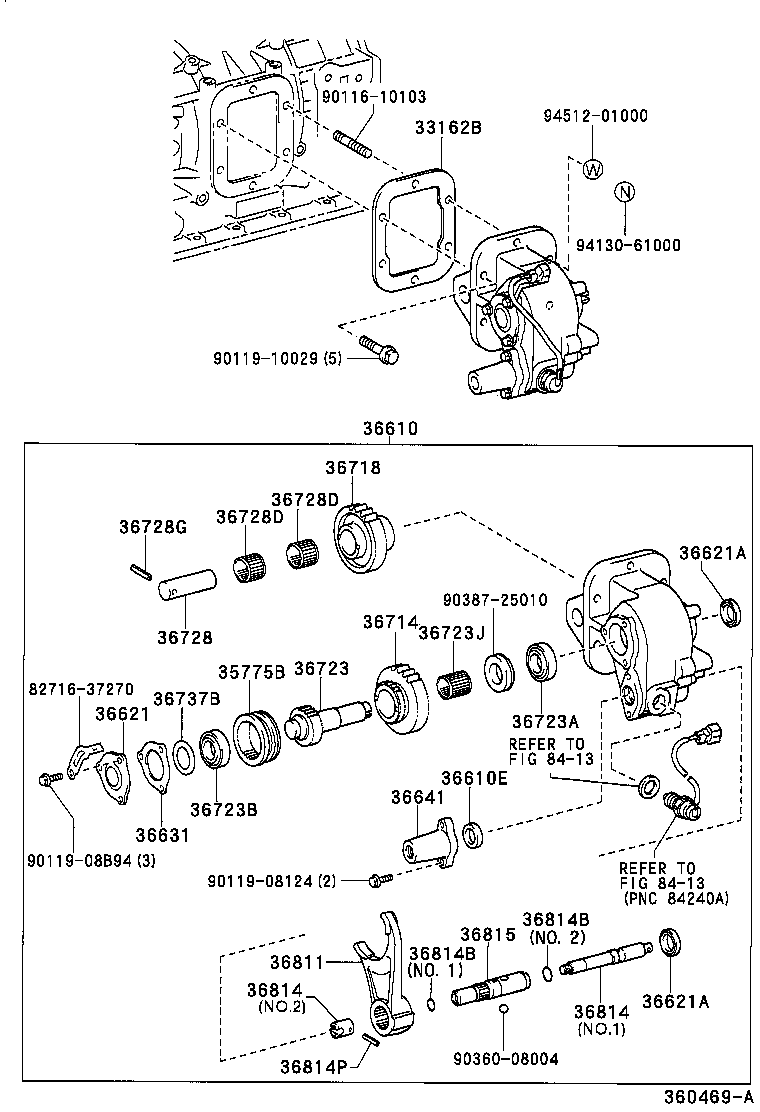

360469A

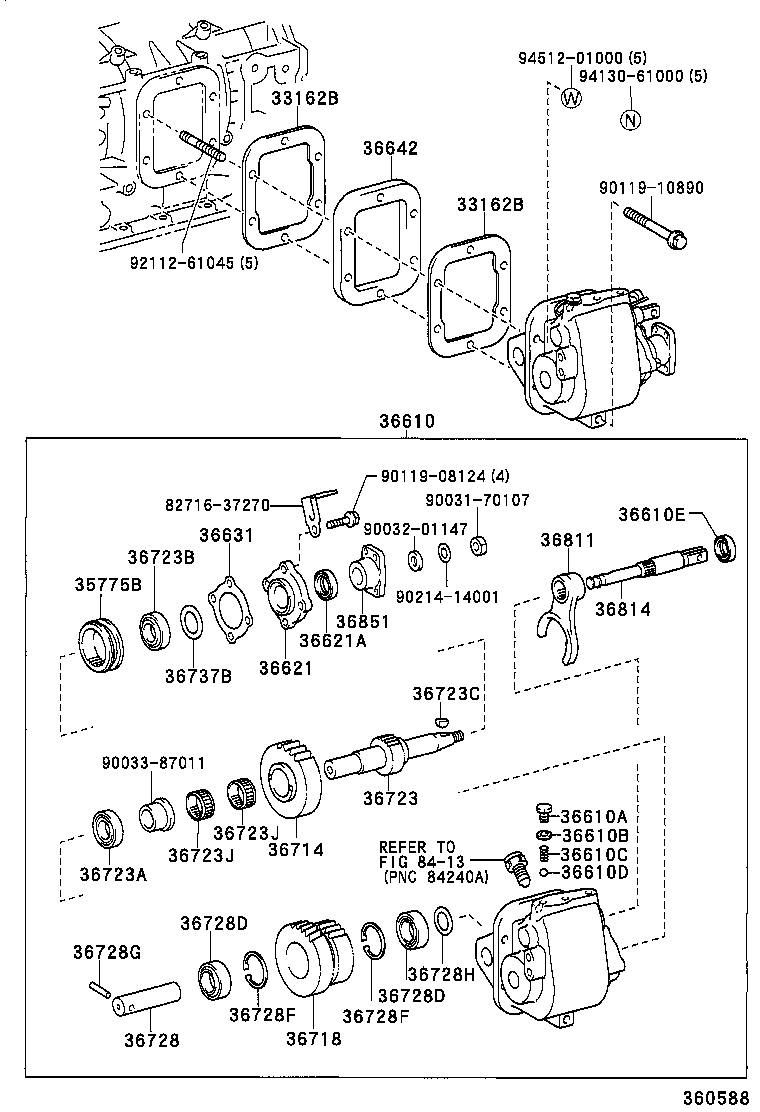

360588

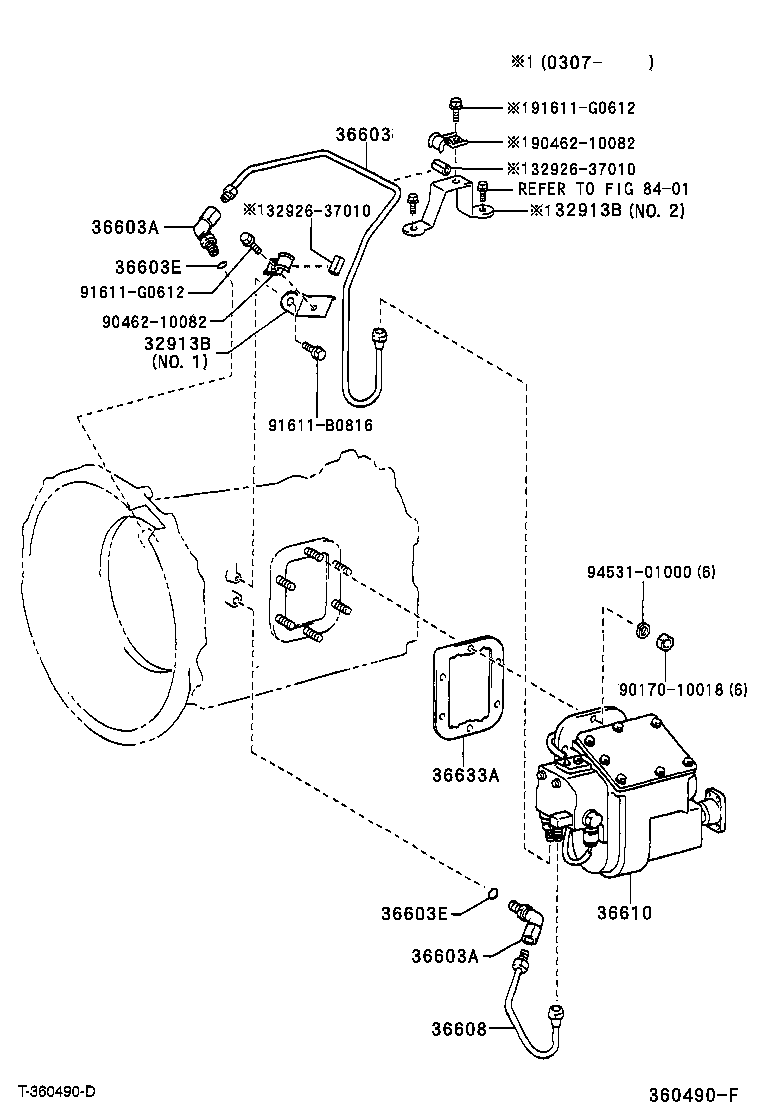

360868

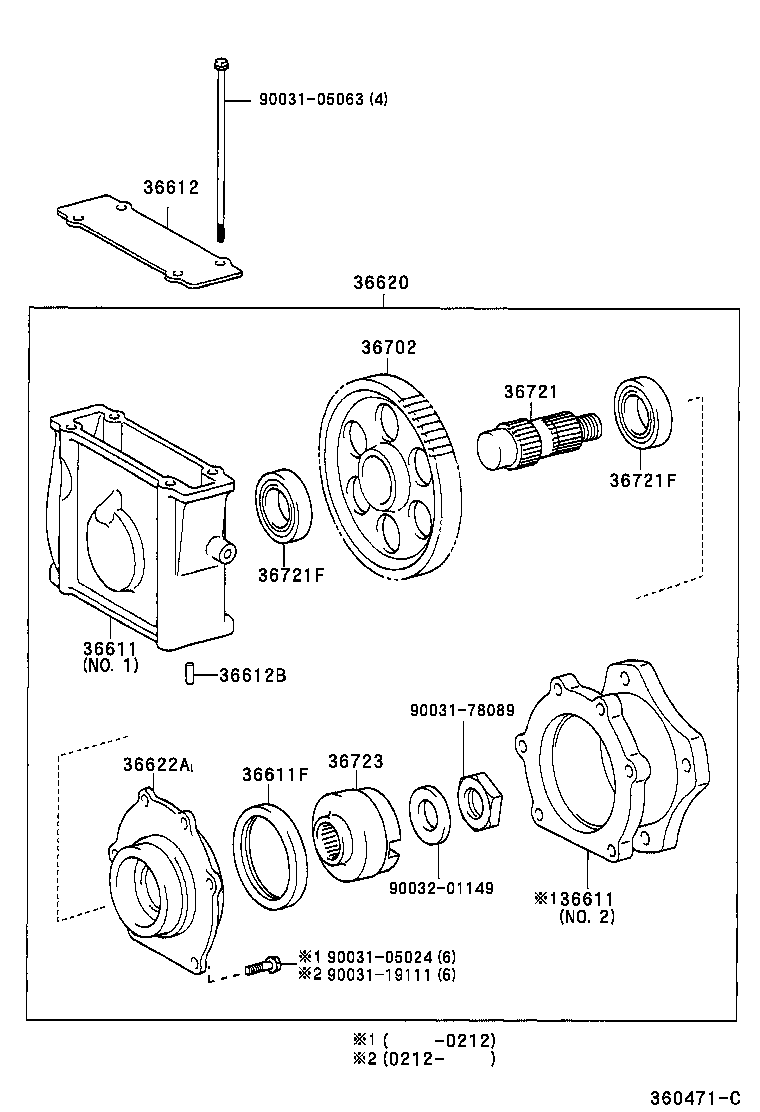

360471C

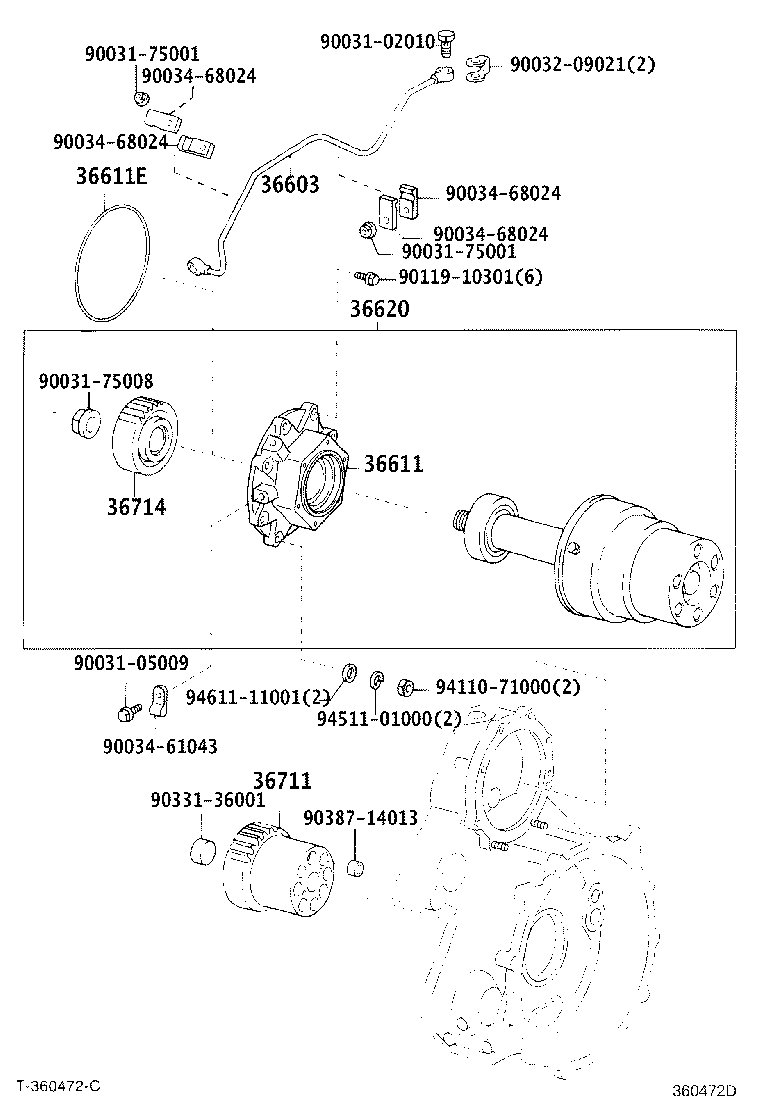

360472D

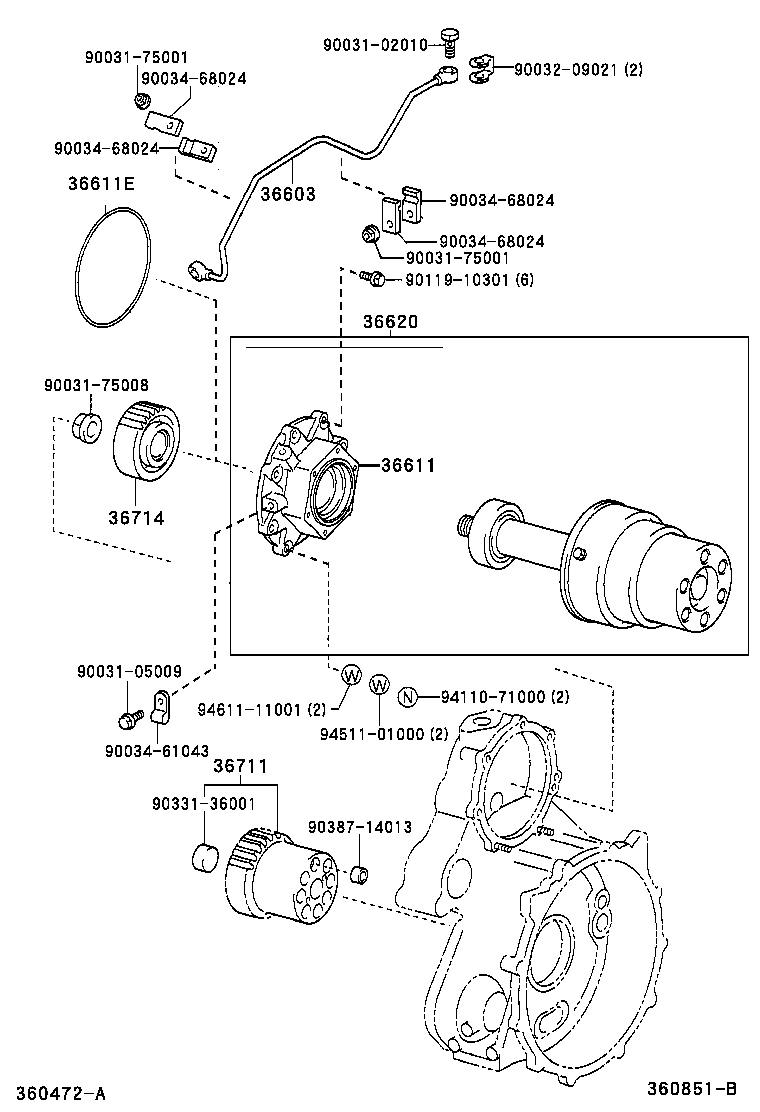

360851B

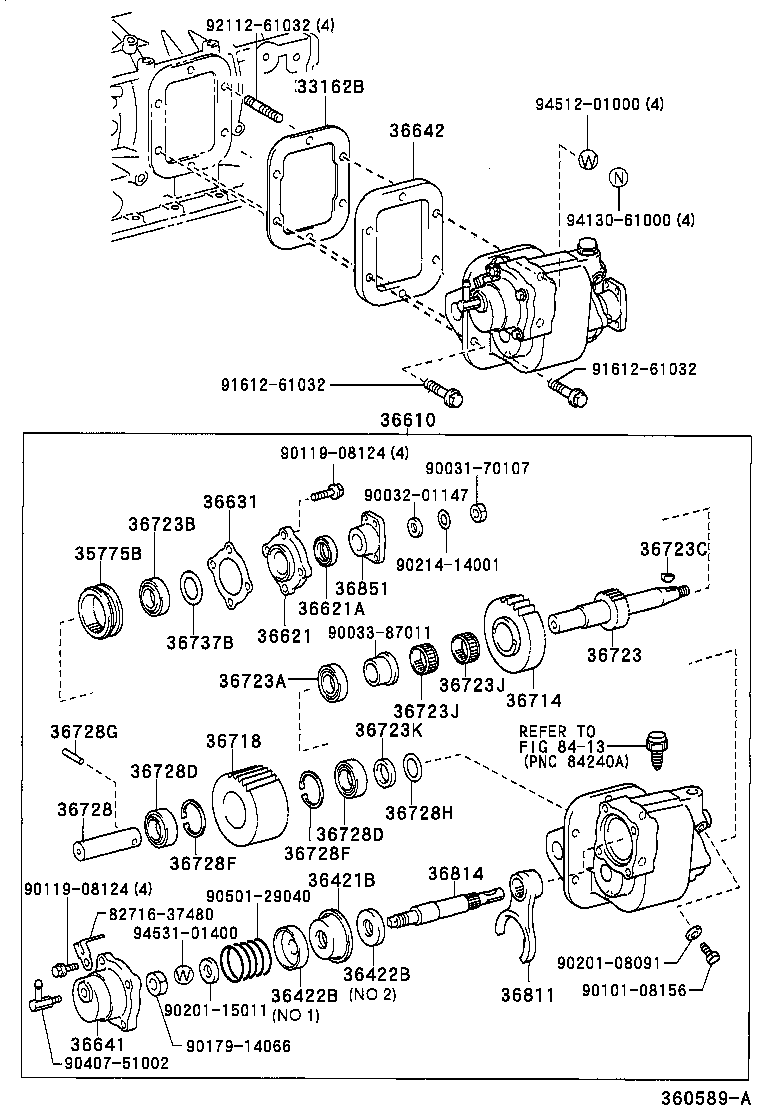

360589A

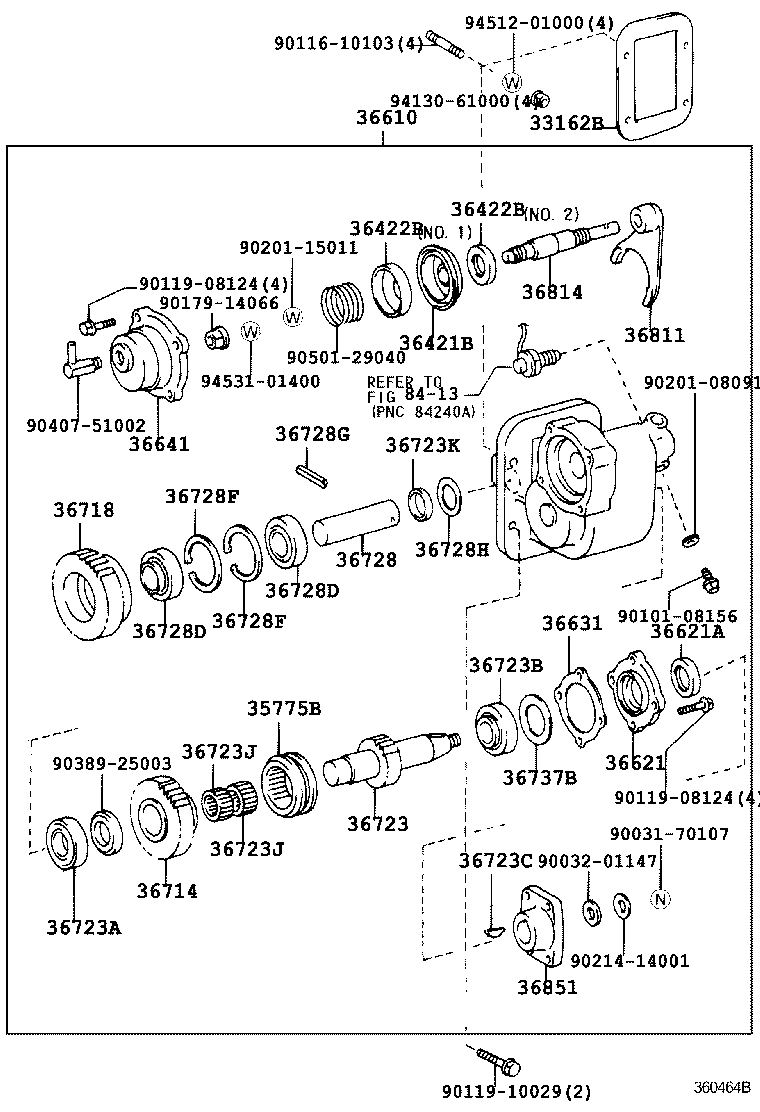

360464B
360467C
360612B

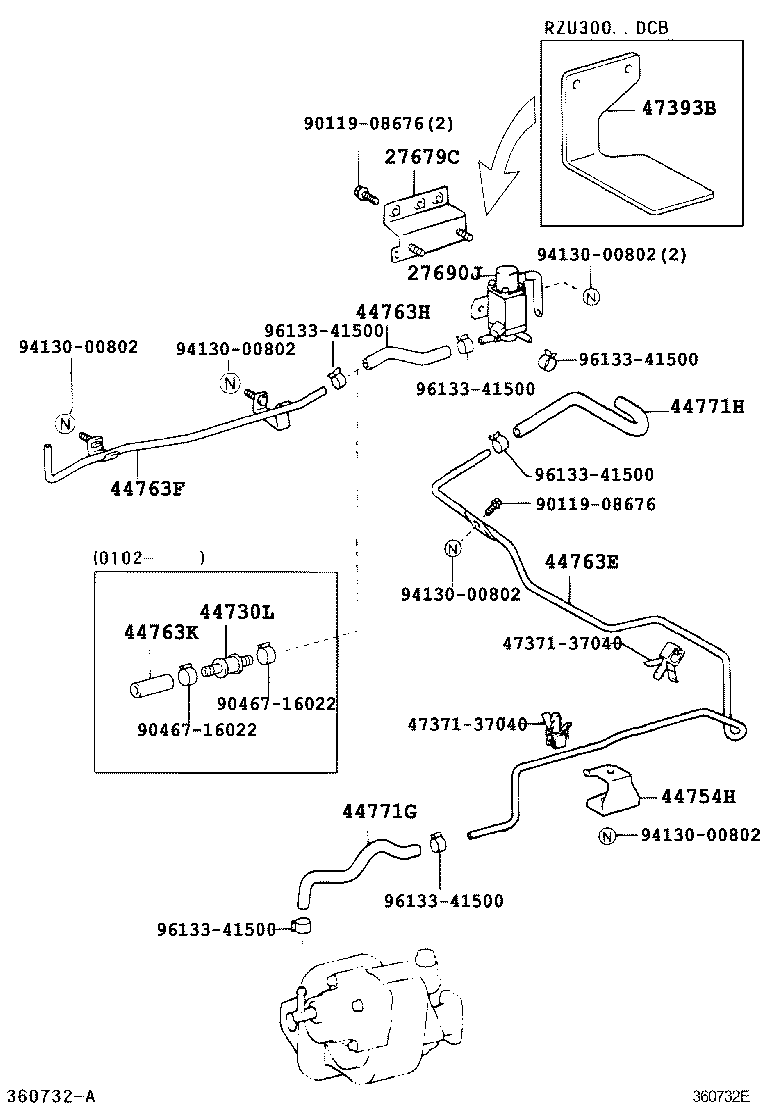

360732E

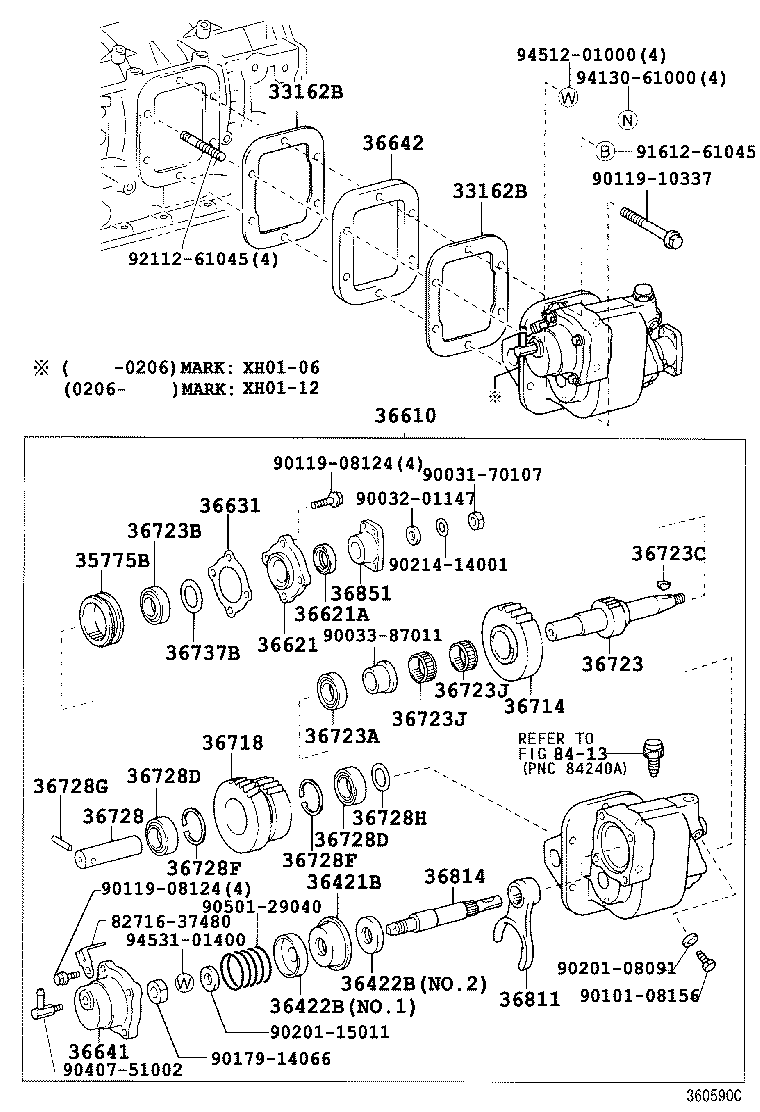

360590C
360590C
360590C
360590C
360590C

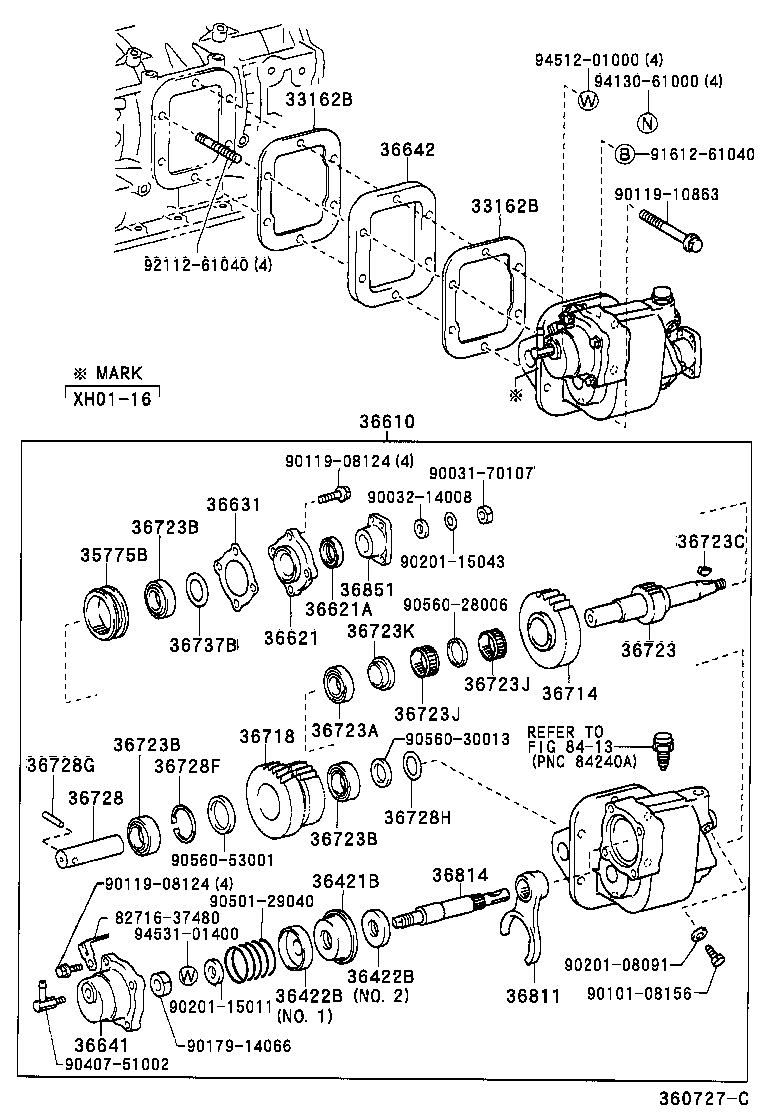

360727C

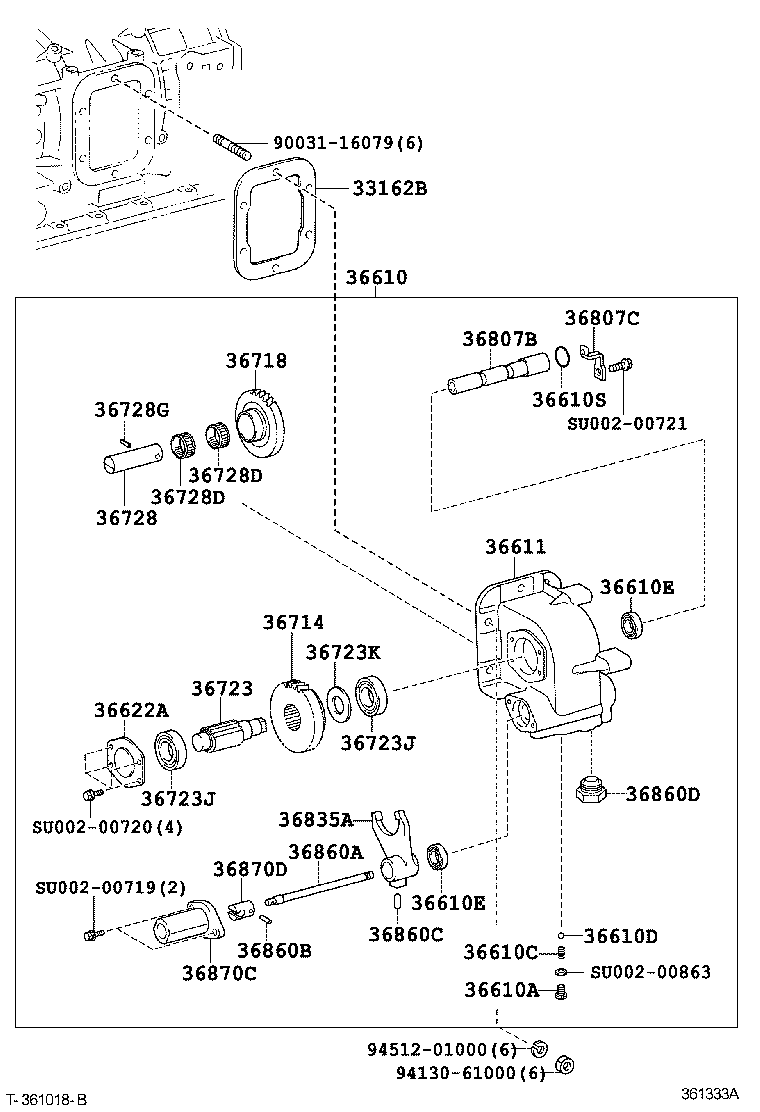

361333A

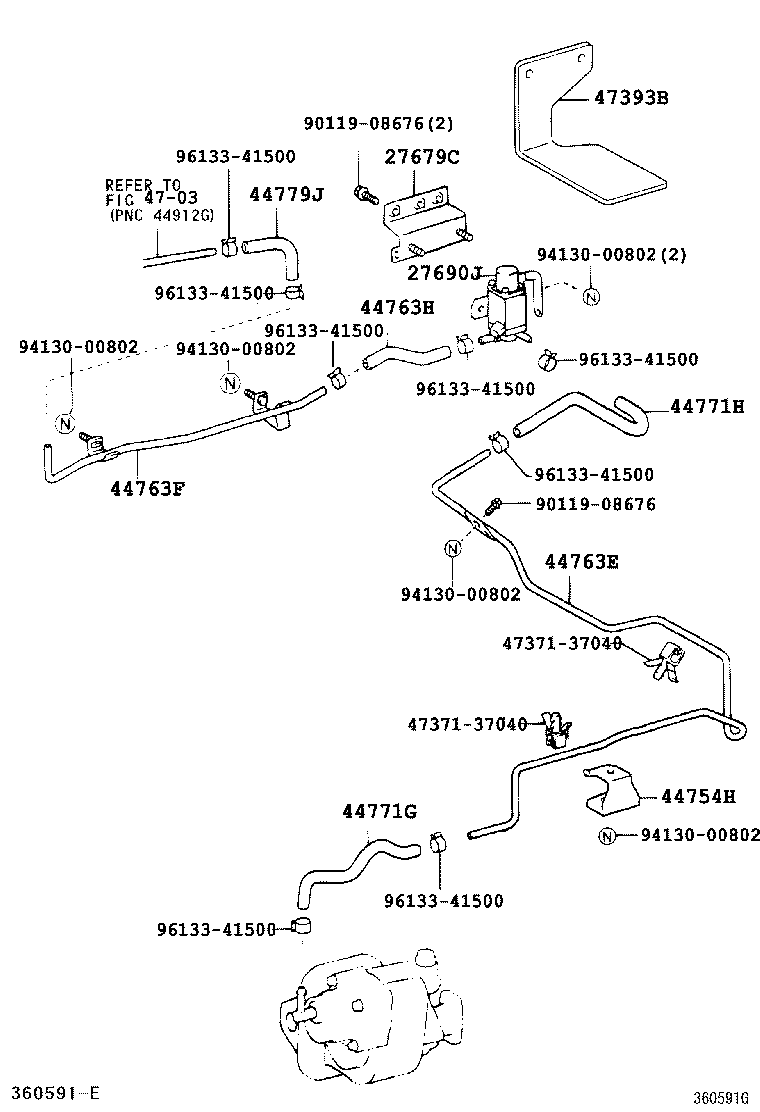

360591G
360591G
360591G
360591G

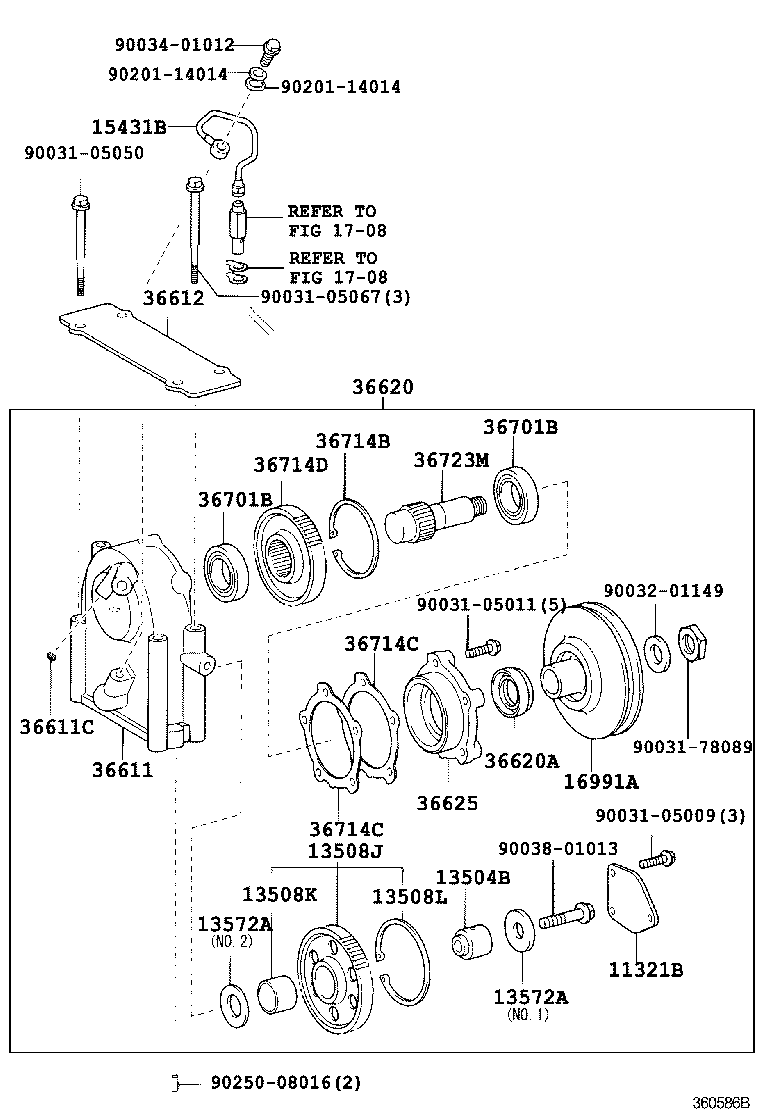

360586B

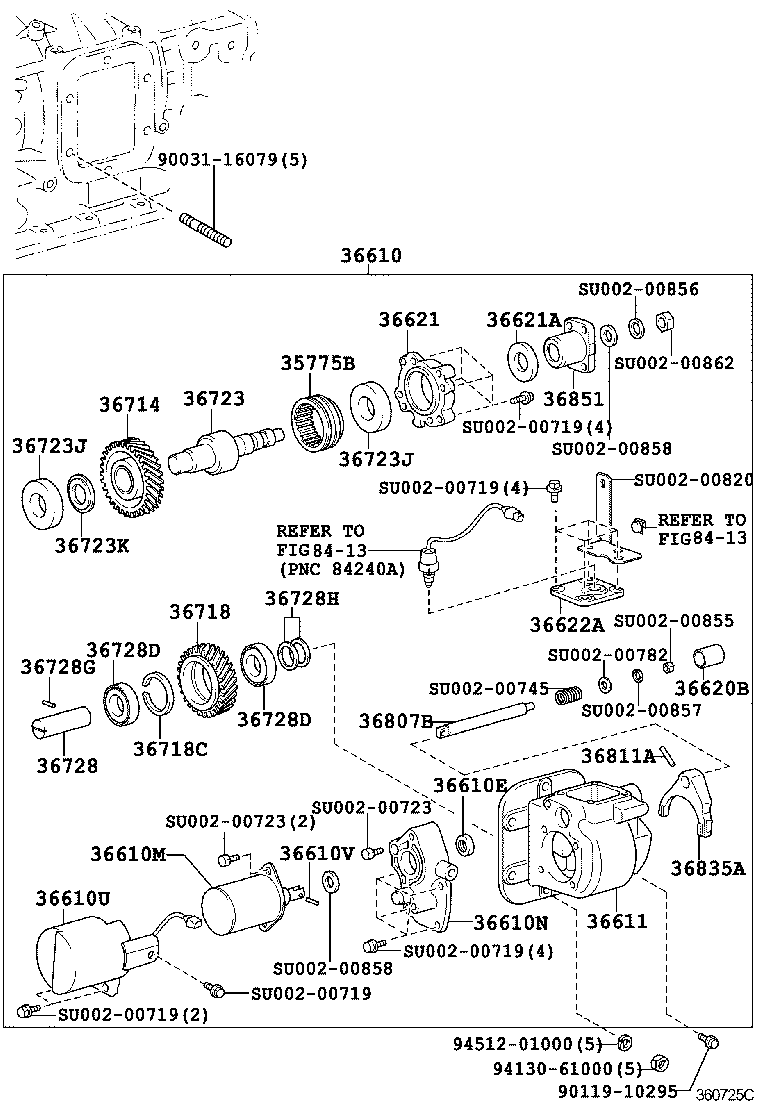

360725C
360725C
360726B

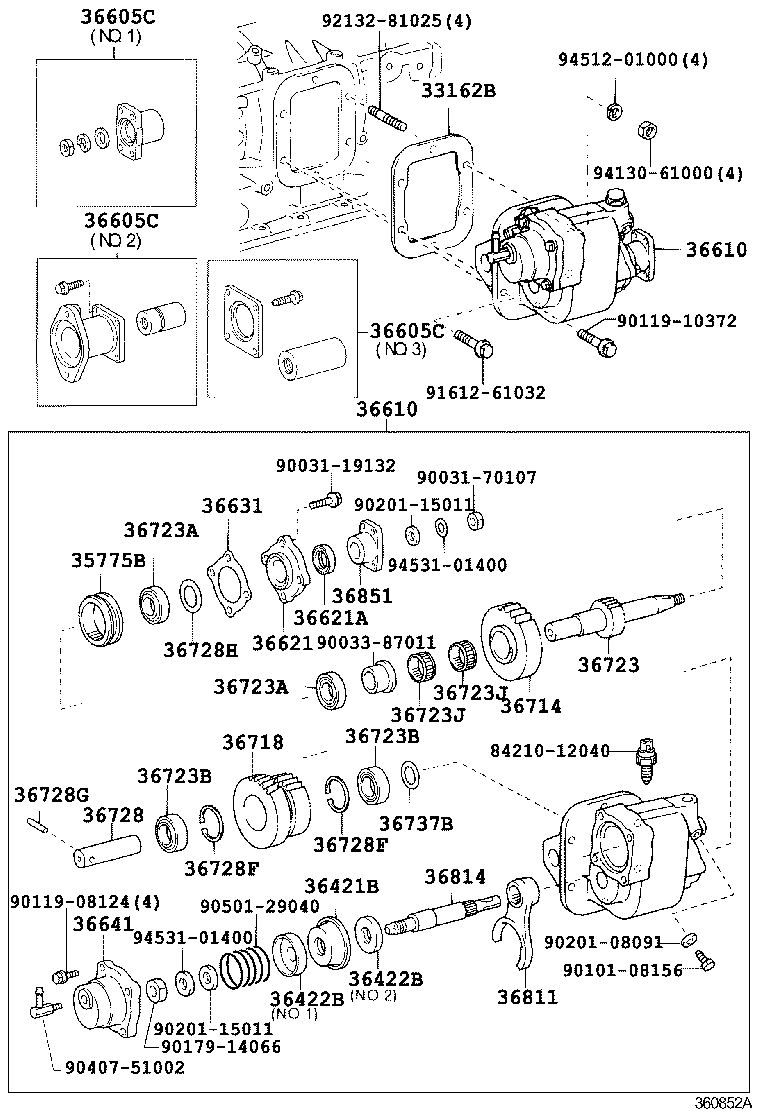

360852A
360853A

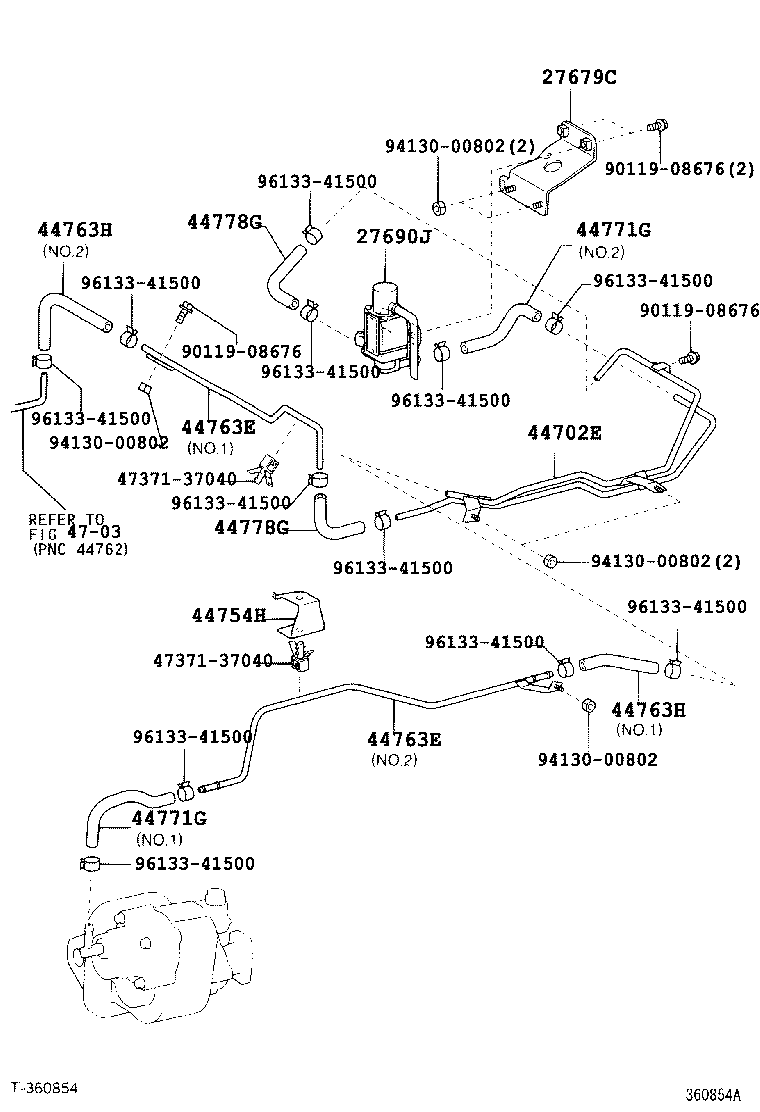

360854A

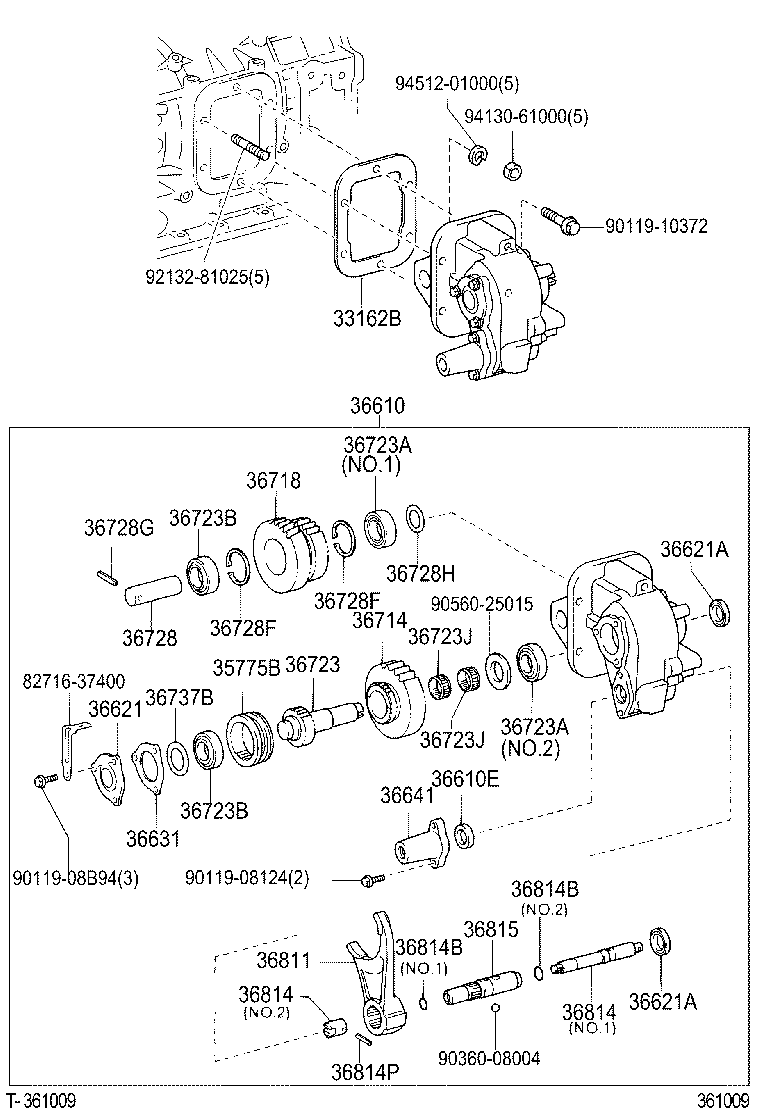

361009

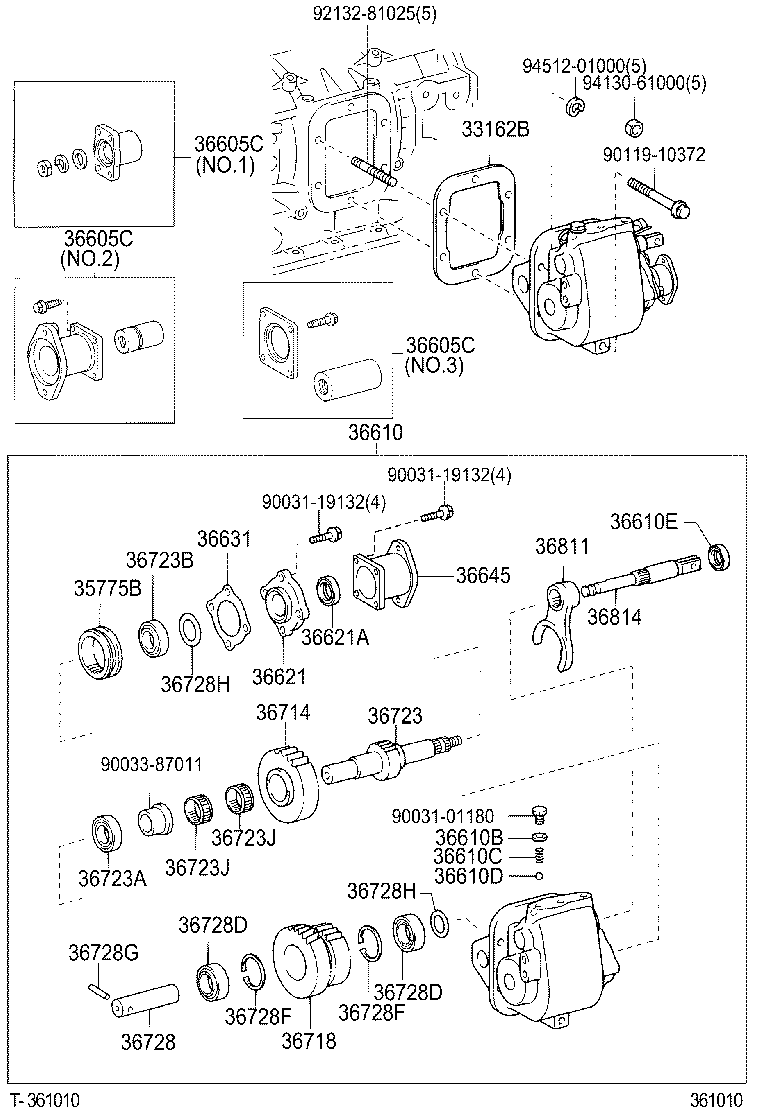

361010

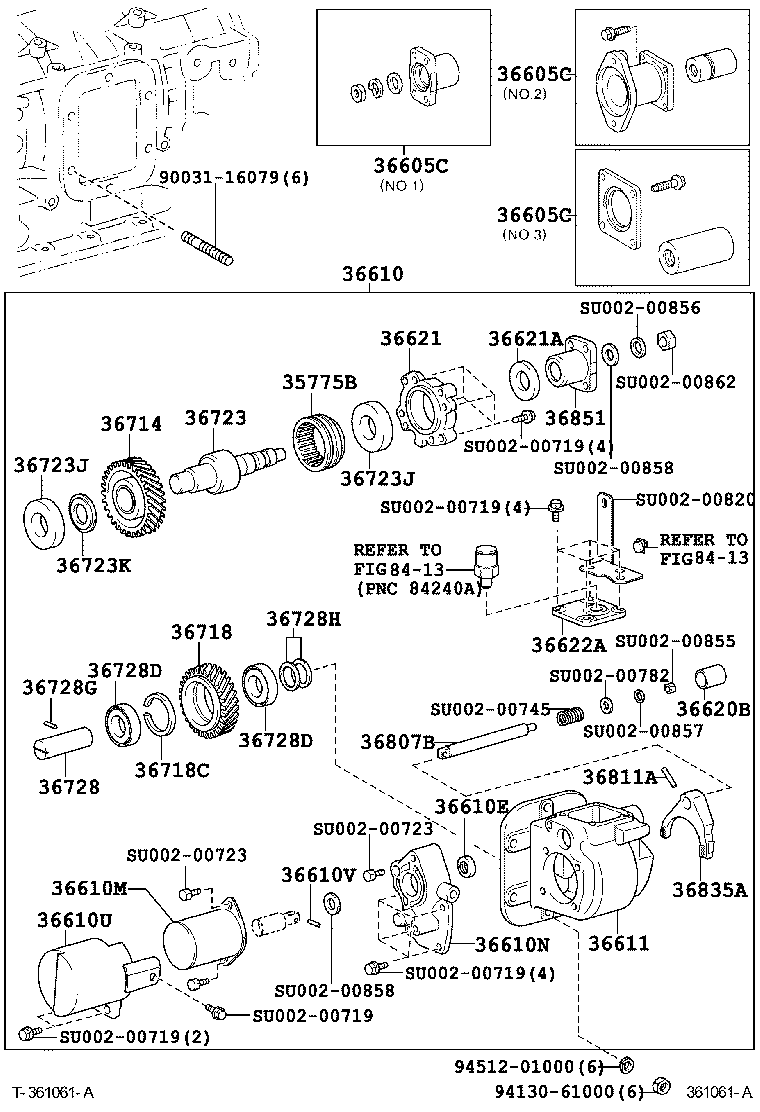

361061A

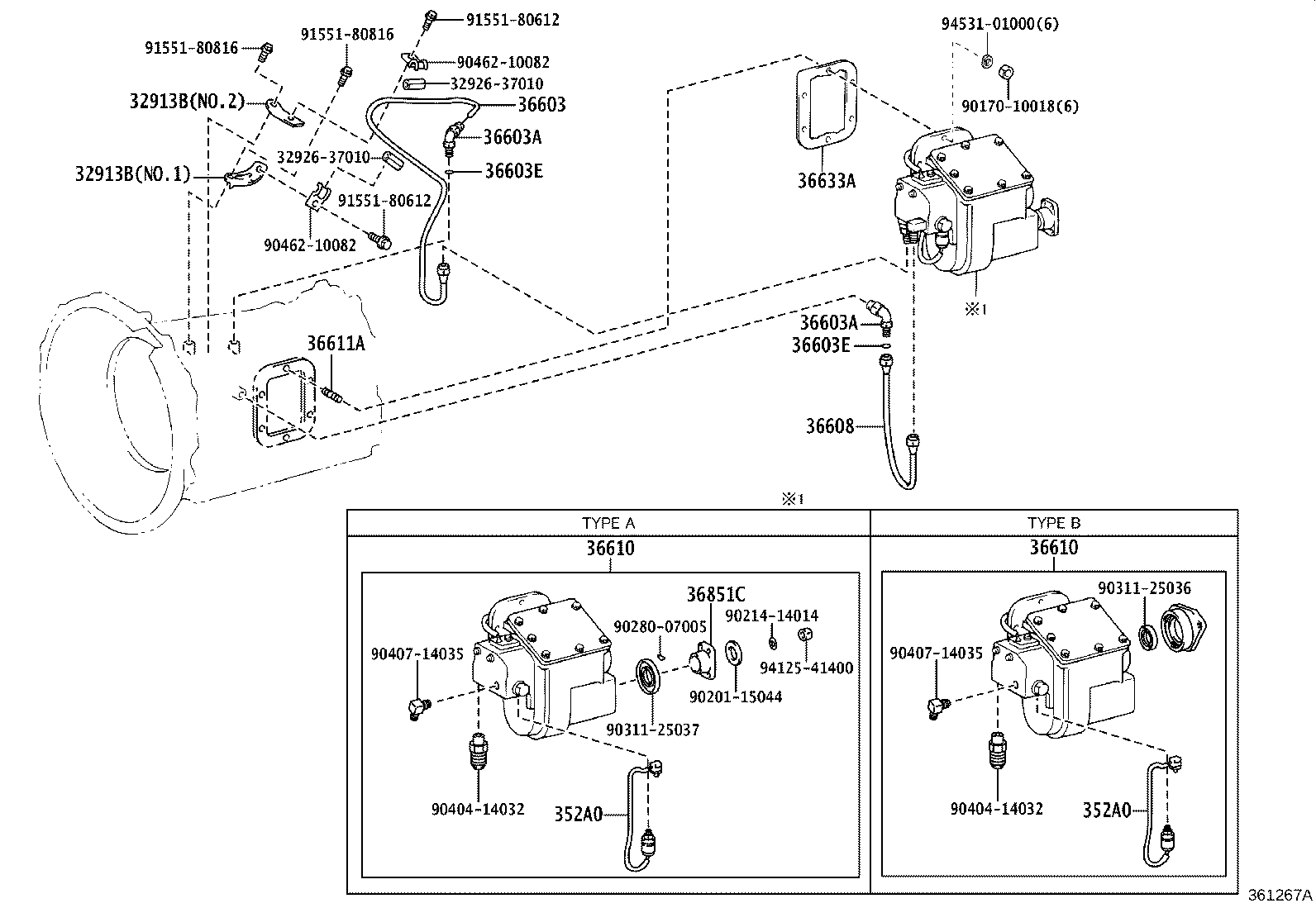

361267A
361018C

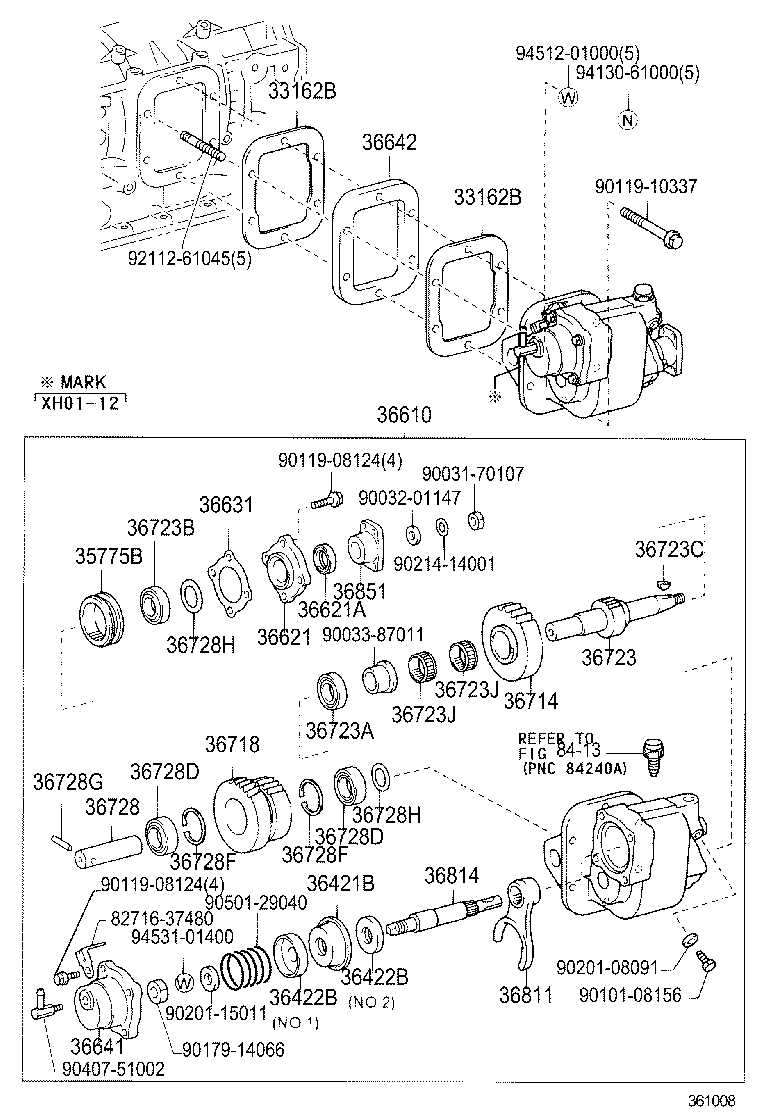

361008

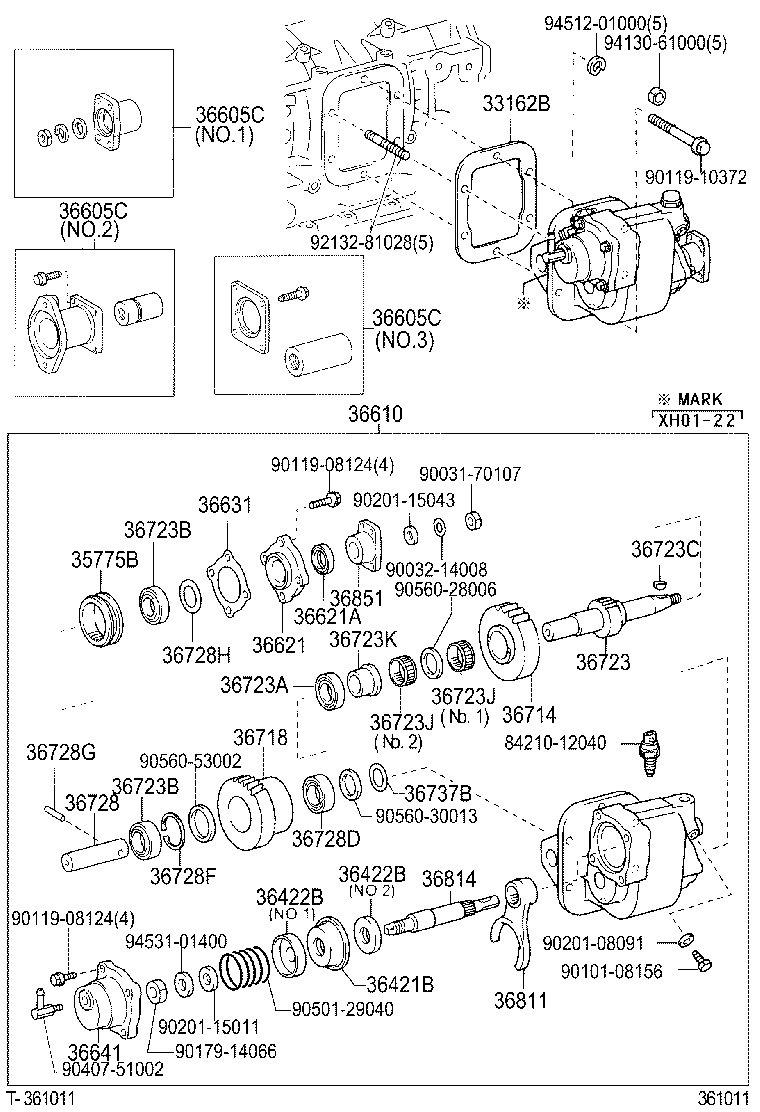

361011

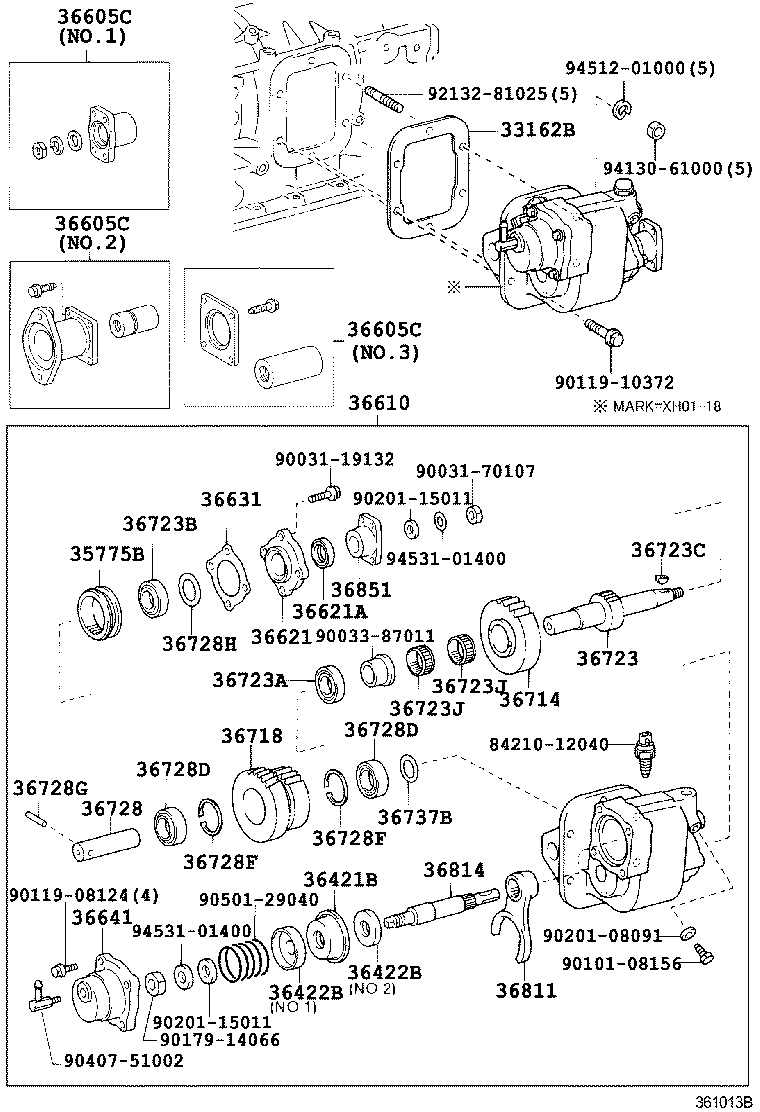

361013B

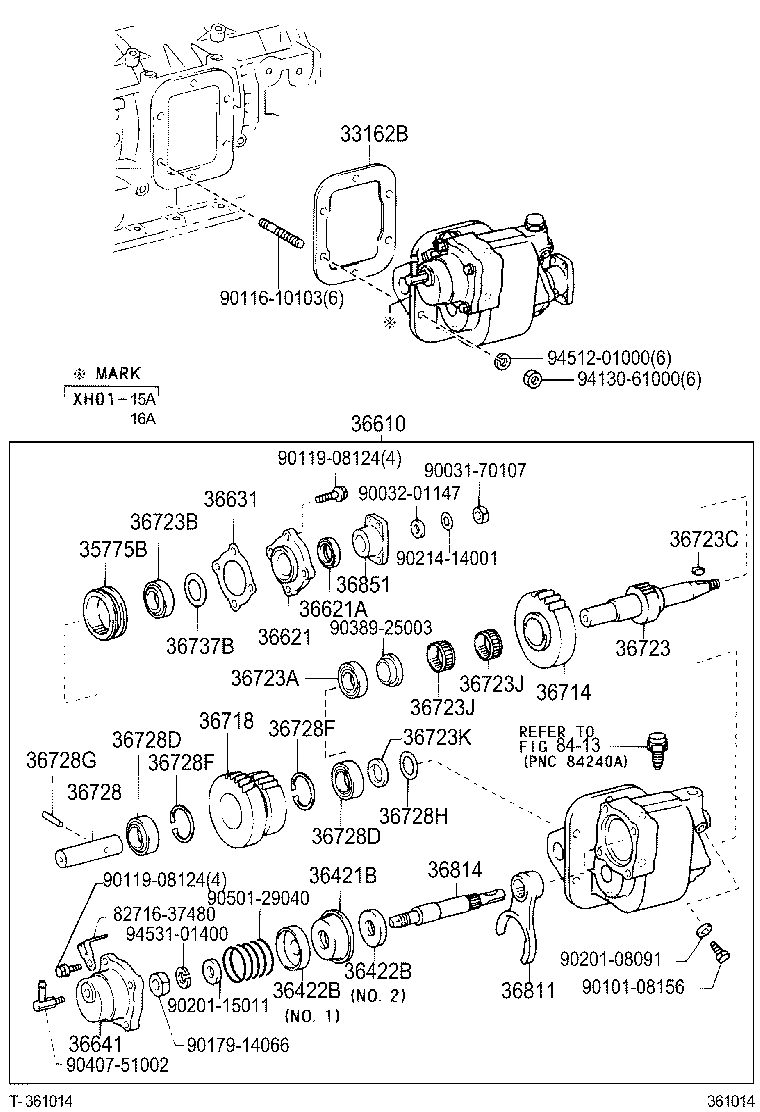

361014

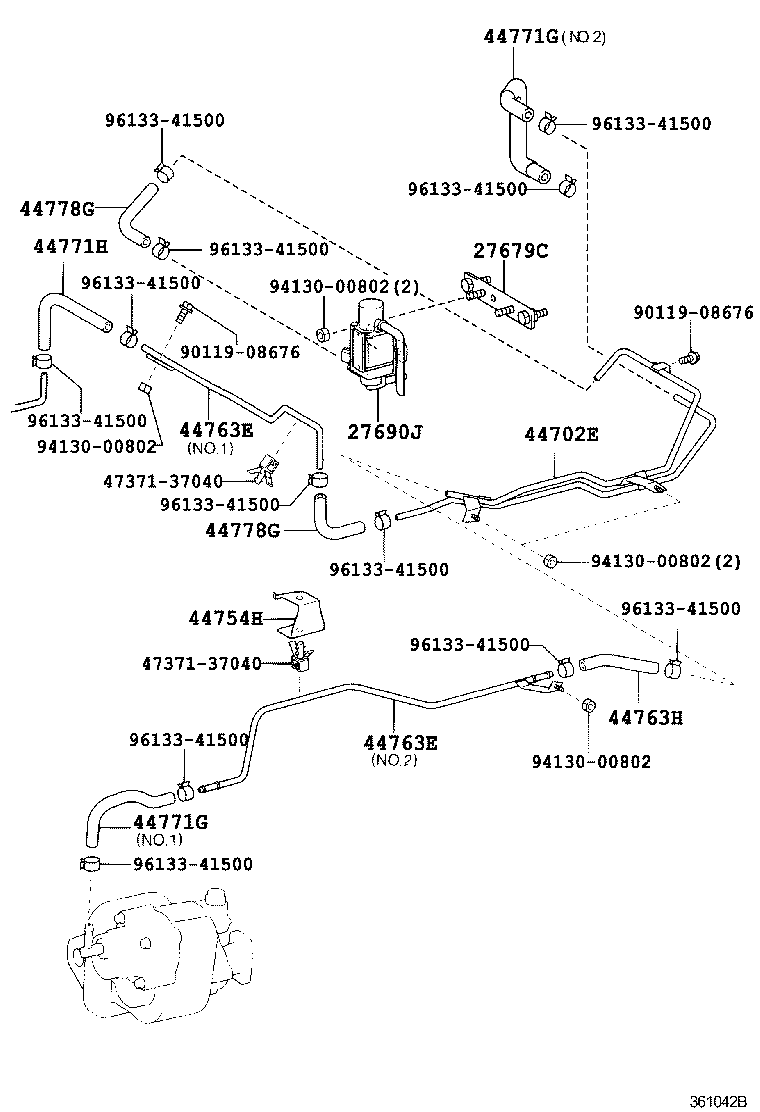

361042B

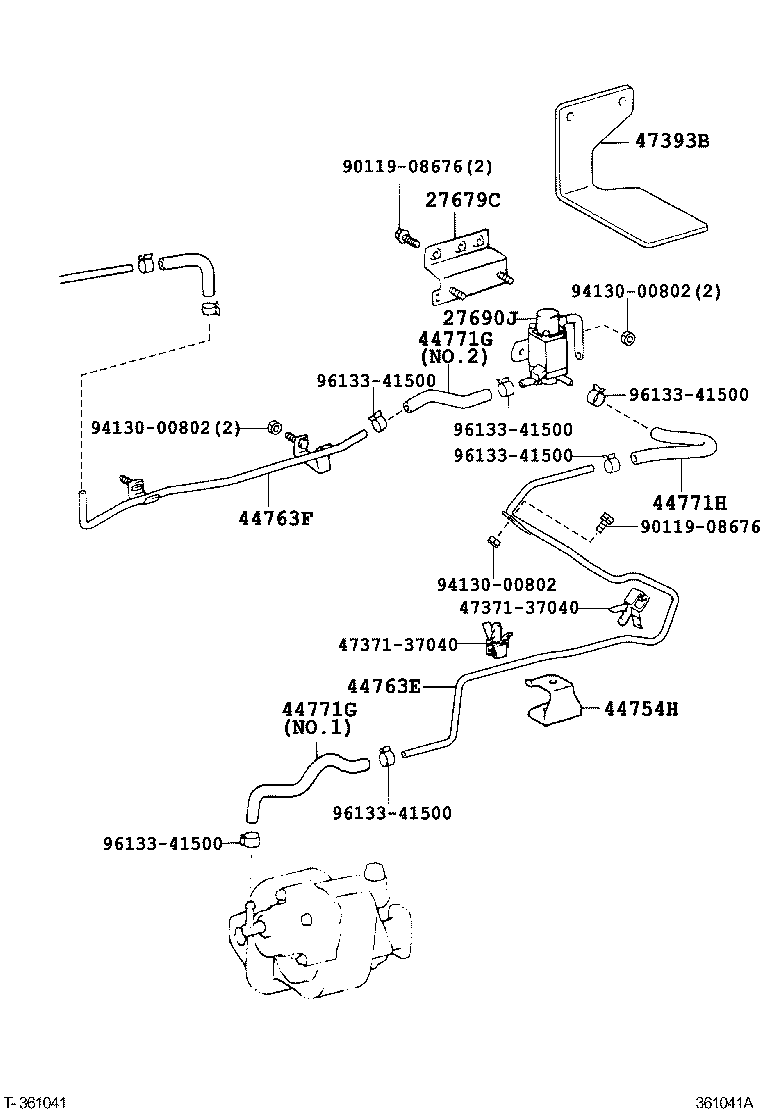

361041A

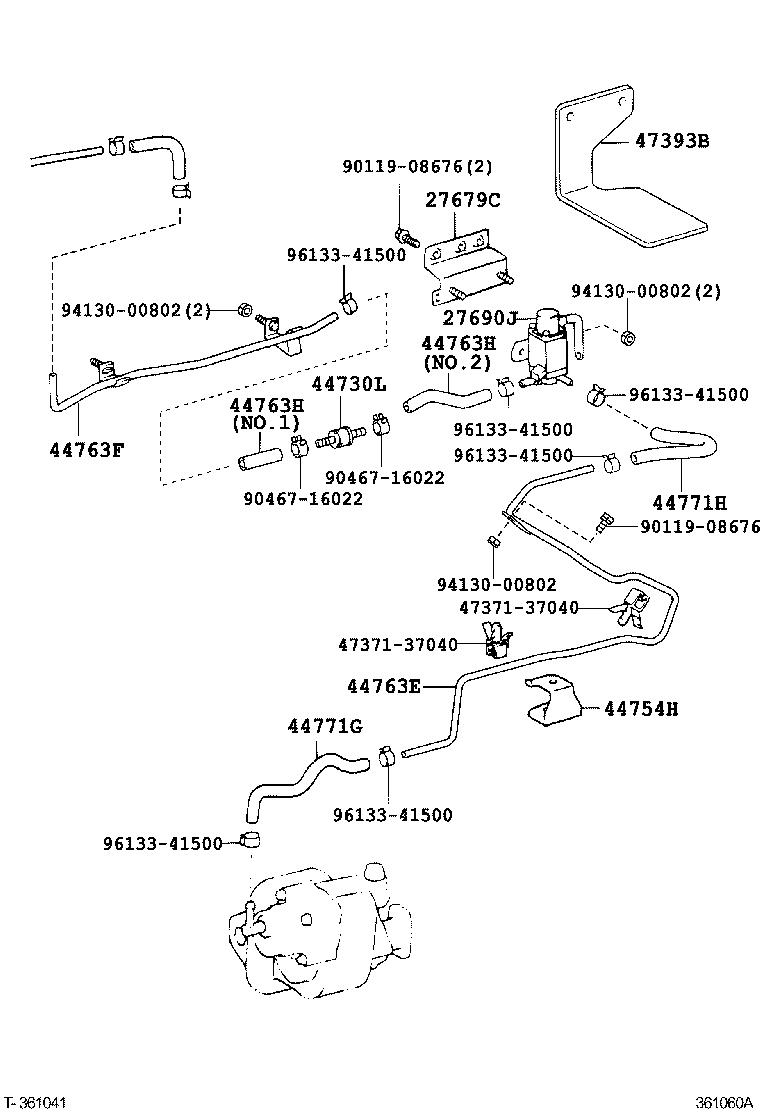

361060A
361040A

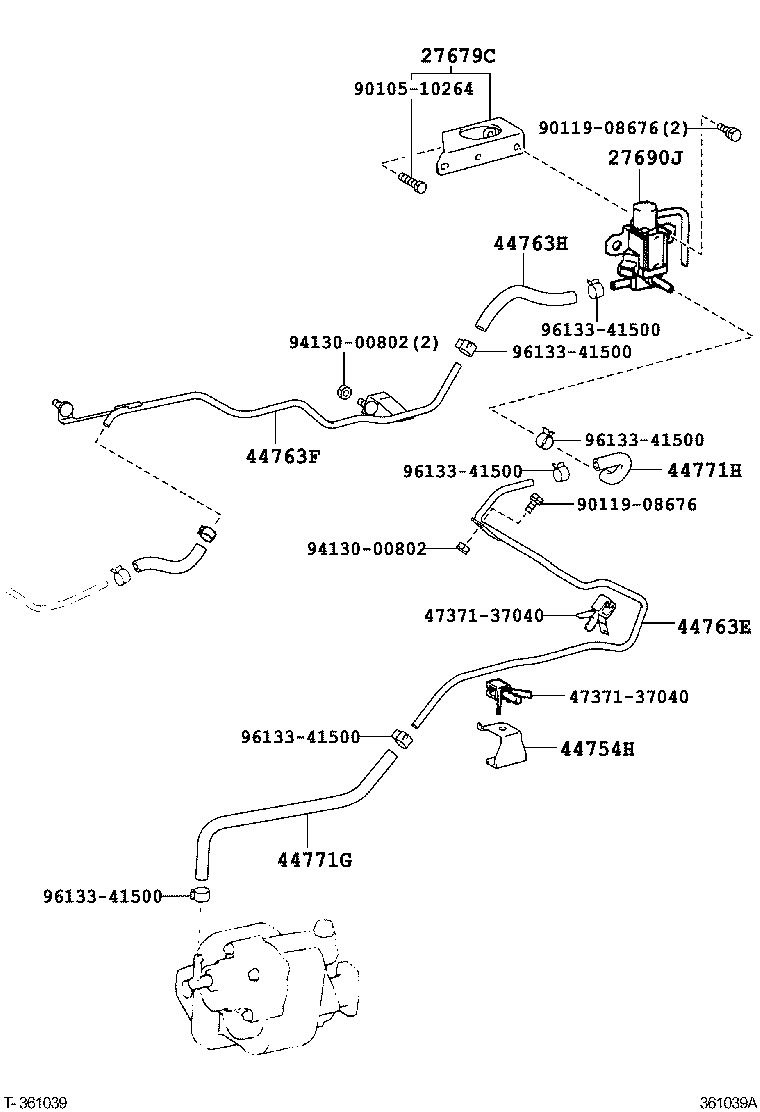

361039A
361038A
361038A

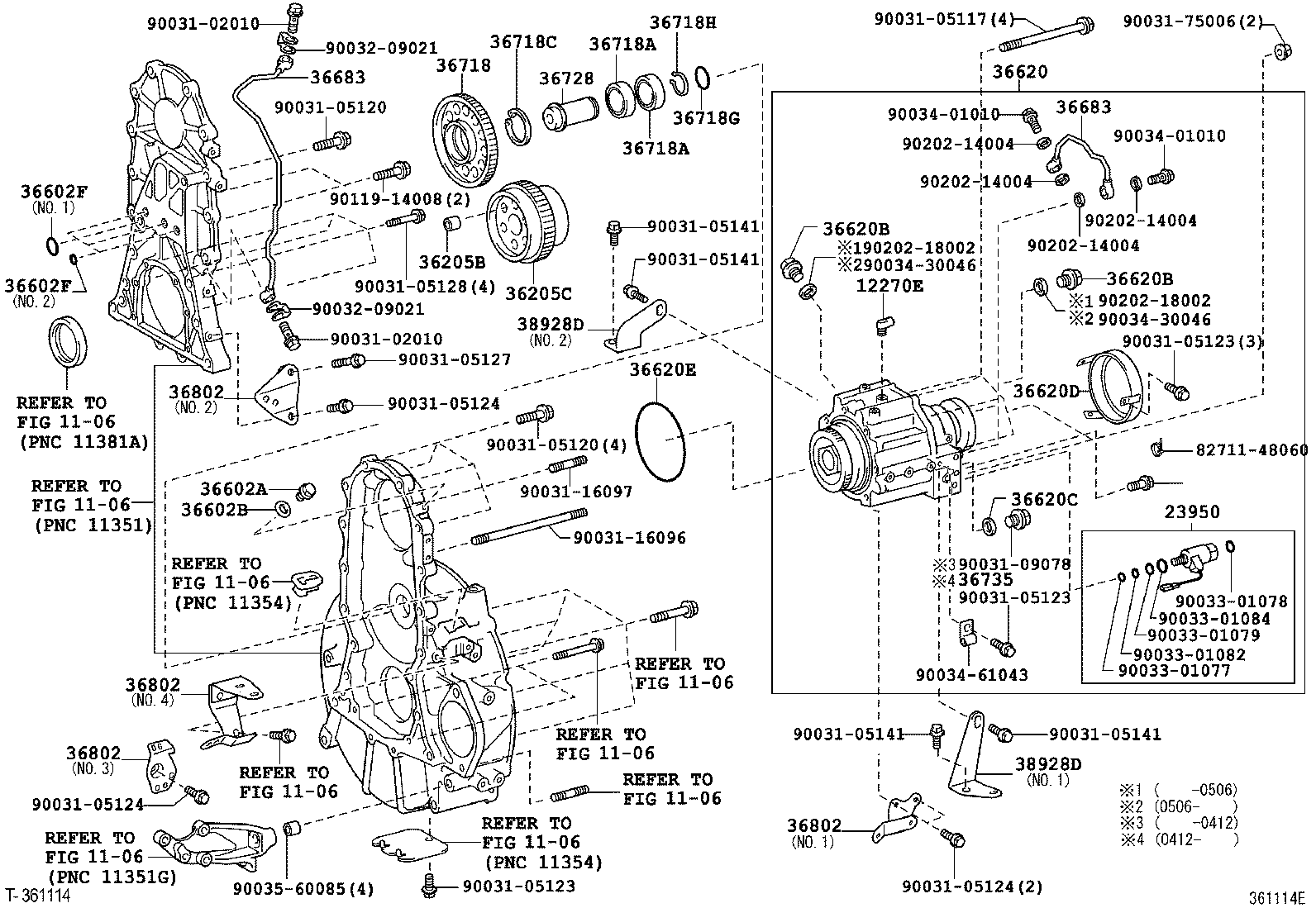

361114E
361115B
Part groups
| PNC | Description |
|---|---|
| 11321B | Cover, Timing Gear |
| 12270E | Separator Assy, Oil |
| 13504B | Shaft Sub-assy, Idle Gear |
| 13508J | Gear Sub-assy, Idle |
| 13508K | Bush, Idle Gear |
| 13508L | Ring, Idle Gear |
| 13572A | Plate, Idle Gear Thrust |
| 15431B | Pipe, Oil Feed |
| 16991A | Pulley, Equipment Drive |
| 23950 | Valve Assy, Solenoid(FOR POWER TAKE-OFF) |
| 27679C | Bracket, Power Take-off Solenoid |
| 27690J | Solenoid Assy, Power Take-off |
| 32913B | Bracket, Transmission Oil Cooler, NO.2 |
| 33162B | Gasket, Power Take-off Cover |
| 352A0 | Switch Assy, Transmission Oil Pressure |
| 35775B | Sleeve, Output Shaft |
| 36205B | Collar(FOR SPROCKET TRANSFER DRIVE) |
| 36205C | Gear Sub-assy, Power Take-off Drive |
| 36421B | Diaphragm (FOR POWER TAKE-OFF) |
| 36422B | Plate, Diaphragm (FOR POWER TAKE-OFF) |
| 36602A | Plug (FOR CENTER POWER TAKE-OFF CASE) |
| 36602B | Gasket (FOR CENTER POWER TAKE-OFF CASE) |
| 36602F | Ring, O(FOR CENTER POWER TAKE-OFF CASE) |
| 36603 | Tube Sub-assy, Power Take-off Lubrication |
| 36603A | Elbow (FOR POWER TAKE-OFF LUBRICATION TUBE) |
| 36603E | Ring, O (FOR POWER TAKE-OFF LUBRICATION TUBE) |
| 36605C | Power Take-off Set |
| 36608 | Tube Sub-assy, Power Take Off Line Pressure |
| 36610 | Power Take-off Assy |
| 36610A | Bolt, Lock Ball (FOR POWER TAKE-OFF) |
| 36610B | Gasket, Seat (FOR POWER TAKE-OFF) |
| 36610C | Spring, Gear Shift Fork Lock Ball (FOR POWER TAKE-OFF) |
| 36610D | Ball, Gear Shift Fork Lock (FOR POWER TAKE-OFF) |
| 36610E | Seal, Oil (FOR POWER TAKE-OFF) |
| 36610M | Solenoid Assy, Power Take-off |
| 36610N | Adapter, Power Take-off Solenoid |
| 36610S | Ring, O (FOR POWER TAKE-OFF) |
| 36610U | Cover, Power Take-off Dust |
| 36610V | Pin Assy, Spring (FOR POWER TAKE-OFF SOLENOID) |
| 36611 | Case, Power Take-off |
| 36611A | Bolt, Stud (FOR POWER TAKE-OFF CASE) |
| 36611C | Plug, W/Head Straight Screw (FOR POWER TAKE-OFF CACE) |
| 36611E | Ring,O(FOR POWER TAKE-OFF CASE) |
| 36611F | Seal, Oil (FOR POWER TAKE-OFF CASE) |
| 36612 | Case, Power Take-off Rear |
| 36612B | Pin, Straight (FOR POWER TAKE-OFF COVER) |
| 36620 | Power Take-off Assy, Center |
| 36620A | Seal, Type T Oil (FOR CENTER POWER TAKE-OFF) |
| 36620B | Plug(FOR POWER TAKE-OFF) |
| 36620C | Gasket(FOR POWER TAKE-OFF) |
| 36620D | Shroud Sub-assy, Fan(FOR POWER TAKE-OFF) |
| 36620E | Ring,O (FOR POWER TAKE-OFF) |
| 36621 | Retainer, Power Take-off Bearing |
| 36621A | Seal, Oil (FOR POWER TAKE-OFF BEARING RETAINER) |
| 36622A | Cover, Power Take-off |
| 36625 | Cover, Power Take-off Bearing |
| 36631 | Gasket, Power Take-off Bearing Retainer |
| 36633A | Gasket, Power Take-off Cover |
| 36641 | Cap, Power Take-off Shift Shaft |
| 36642 | Spacer, Power Take-off Cover |
| 36645 | Spacer, Power Take-off Output Shaft |
| 36683 | Tube, Power Take-off Lubrication |
| 36701B | Bearing (FOR POWER TAKE-OFF INPUT GEAR) |
| 36702 | Gear Sub-assy, Power Take-off Output |
| 36711 | Gear, Power Take-off Input |
| 36714 | Gear, Power Take-off Output |
| 36714B | Ring (FOR POWER TAKE-OFF OUTPUT GEAR) |
| 36714C | Spacer (FOR POWER TAKE-OFF OUTPUT GEAR) |
| 36714D | Gear, Power Take-off Output, NO.2 |
| 36718 | Gear, Power Take-off Idler |
| 36718A | Bearing(FOR POWER TAKE-OFF IDLER GEAR FRONT) |
| 36718C | Ring, Hole Snap(FOR POWER TAKE-OFF IDLER GEAR) |
| 36718G | Ring, O(FOR POWER TAKE-OFF IDLE GEAR) |
| 36718H | Ring, Shaft Snap(FOR POWER TAKE-OFF IDLE GEAR) |
| 36721 | Shaft, Power Take-off Input Gear |
| 36721F | Bearing (FOR POWER TAKE-OFF INPUT SHAFT) |
| 36723 | Shaft, Power Take-off Output, NO.1 |
| 36723A | Bearing (FOR OUTPUT SHAFT FRONT) |
| 36723B | Bearing (FOR OUTPUT SHAFT REAR) |
| 36723C | Key, Woodruff (FOR POWER TAKE-OFF OUTPUT SHAFT) |
| 36723J | Bearing (FOR POWER TAKE-OFF OUTPUT SHAFT) |
| 36723K | Collar (FOR POWER TAKE-OFF OUTPUT SHAFT) |
| 36723M | Shaft, Power Take-off Output, NO.2 |
| 36728 | Shaft, Power Take-off Idler |
| 36728D | Bearing (FOR POWER TAKE-OFF IDLER SHAFT) |
| 36728F | Ring, Shaft Snap (FOR POWER TAKE-OFF IDLER SHAFT) |
| 36728G | Pin (FOR POWER TAKE-OFF IDLER SHAFT) |
| 36728H | Shim (FOR POWER TAKE-OFF IDLER SHAFT) |
| 36735 | Stopper, Power Take-off Clutch Key |
| 36737B | Shim (FOR POWER TAKE-OFF CLUTCH OUTPUT SHAFT) |
| 36802 | Bracket Sub-assy, Power Take-off Cable |
| 36807B | Rod Sub-assy, Power Take-off Shift |
| 36807C | Bracket, Power Take-off Shift Rod |
| 36811 | Fork, Powr Take-off Shift, NO.1 |
| 36811A | Pin, Slotted Spring (FOR POWER TAKE-OFF SHIFT FORK) |
| 36814 | Shaft, Powr Take-off Fork, NO.1 |
| 36814B | Ring, O (FOR FRONT POWER TAKE-OFF SHAFT) |
| 36814P | Pin (FOR POWER TAKE-OFF SHIFT SHAFT) |
| 36815 | Shaft, Power Take-off Fork, NO.2 |
| 36835A | Arm, Power Take-off Shift |
| 36851 | Retainer, Power Take-off Joint |
| 36851C | Flange, Power Take-off Output Shaft |
| 36860A | Rod, Power Take-off Inner |
| 36860B | Pin, Spring (FOR POWER TAKE-OFF INNER ROD) |
| 36860C | Pin, Interlock (FOR POWER TAKE-OFF INNER ROD) |
| 36860D | Plug, Interlock (FOR POWER TAKE-OFF INNER ROD) |
| 36870C | Cover, Power Take-off Control Cable |
| 36870D | Connector, Power Take-off Control Cable |
| 38928D | Bracket, Power Take-off Protector NO.1 |
| 44702E | Tube Sub-assy, Vacuum Pump TO Brake Boot |
| 44730L | Valve Assy, Power Take-off Vacuum Check |
| 44754H | Bracket, Vacuum Tube |
| 44763E | Tube, Hose TO Hose, NO.1 |
| 44763F | Tube, Hose TO Hose, NO.2 |
| 44763H | Hose, Vacuum Brake |
| 44763K | Hose, Vacuum Tube TO Solenoid |
| 44771G | Hose, Vacuum Tube Connector, NO.1 |
| 44771H | Hose, Vacuum Tube Connector, NO.2 |
| 44772K | Hose, Check Valve TO Connector Tube |
| 44776D | Hose, Brake Booster |
| 44778G | Hose, Connector TO Check Valve |
| 44779J | Hose, Connector Tube TO Solenoid |
| 47393B | Insulator, Brake Tube Heat |
PNC is the six-character part-group number the factory catalogue files
parts under. Every part on a drawing belongs to one.
